边沟与排水沟区别
边沟和排水沟的区别在什么地方
边沟和排水沟的区别在什么地方水沟主要是为了拦截各个地方的水而设置的，不同的水沟设置不同的，所接水的来源也是不同的。
下面是小编为大家整理的边沟和排水沟的区别，希望会对大家有所帮助！边沟和排水沟的区别边沟边沟指的是为汇集和排除路面、路肩及边坡的流水，在路基两侧设置的水沟。
排水沟指的是将边沟、截水沟和路基附近、庄稼地里、住宅附近低洼处汇集的水引向路基、庄稼地、住宅地以外的水沟。
边沟的类型介绍根据边沟的施工工艺及其应用形式，一般有弧形边沟、梯形边沟、浆砌片石边沟、矩形(盖板)边沟、暗埋式边沟、土质边沟、草皮边沟、生态边沟。
不同形式的边沟有各自的特点，在使用时有各自的优缺点。
各个类型边沟的特点如下。
弧形边沟：总体感觉比较流畅，排水性很好且能很好防止水土流失，但其总体施工成本较高，且与周围景观的融合度低，对总体景观效果有一定影响。
梯形边沟：外观上较为板直，没有一定的流线形，但在排水及水土保持方面与弧形边沟具有同样的效果，经济成本也较高，不能与周围的环境进行很好地协调，对总体的观赏效果有一定破坏作用。
浆砌片石边沟：采用石块堆砌而成，在边坡的稳定性及水土保持方面有很好的效果，但总体施工成本太高，且施工工艺较为复杂，不能与周围的自然环境形成和谐景观。
矩形(盖板)边沟：在维持路基及边坡稳定方面有很好的效果，且排水顺畅、流量大，由于其复杂的工艺及较高的施工成本不宜大量应用，主要应用于地形复杂且不稳定地段。
暗埋式边沟：与周围的环境极易搭配协调，由于盖板较低，绿化植物很容易将其遮挡，从而形成良好的景观效果;排水也极为顺畅，良好的植被覆盖也有效保持了水土。
土质边沟：没有植被的覆盖，很容易产生水土流失，并使沟底沉积淤泥，但此类边沟造价低，且施工极为简单，在要求不高且地形平缓的地段可以应用。
草皮边沟：完整的植被覆盖，保证了边沟土壤的完整性，有效降低了水土的流失，与周围的环境完全融为一体，形成具有一定弧度的自然景观，此类边沟具有很广泛的应用前景。

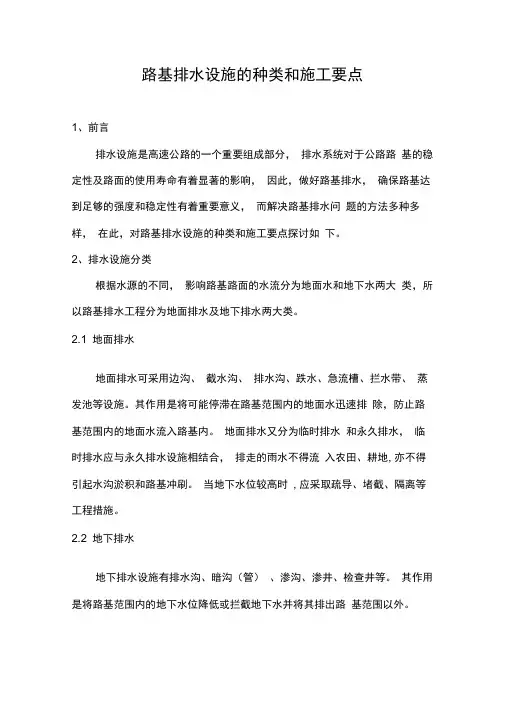

路基排水种类及施工要点
路基排水设施的种类和施工要点1、前言排水设施是高速公路的一个重要组成部分，排水系统对于公路路基的稳定性及路面的使用寿命有着显著的影响，因此，做好路基排水，确保路基达到足够的强度和稳定性有着重要意义，而解决路基排水问题的方法多种多样，在此，对路基排水设施的种类和施工要点探讨如下。
2、排水设施分类根据水源的不同，影响路基路面的水流分为地面水和地下水两大类，所以路基排水工程分为地面排水及地下排水两大类。
2.1 地面排水地面排水可采用边沟、截水沟、排水沟、跌水、急流槽、拦水带、蒸发池等设施。
其作用是将可能停滞在路基范围内的地面水迅速排除，防止路基范围内的地面水流入路基内。
地面排水又分为临时排水和永久排水，临时排水应与永久排水设施相结合，排走的雨水不得流入农田、耕地, 亦不得引起水沟淤积和路基冲刷。
当地下水位较高时, 应采取疏导、堵截、隔离等工程措施。
2.2 地下排水地下排水设施有排水沟、暗沟（管）、渗沟、渗井、检查井等。
其作用是将路基范围内的地下水位降低或拦截地下水并将其排出路基范围以外。
3、排水设施设置原则3.1 地面排水施3.1.1 边沟边沟设置于挖方地段和填土高度小于边沟深度的填方地段，以利于将雨水及路面水排出路基以外。
路堤靠山一侧的坡脚应设置不渗水的边沟。
边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。
平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许有积水或外溢现象发生。
3.1.2 排水沟排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧线，其半径不宜小于10m排水沟长度通常不宜超过500m沟底纵坡不宜小于0.3 ％。
排水沟的出水口，应设置跌水和急流槽将水流引出。
3.1.3 截水沟截水沟应根据地形条件及汇水面积等进行设置。
挖方路基的堑顶截水沟应设置在坡口5m以外。
填方路基上侧的路堤截水沟距填方坡脚的距离，应不小于2m截水沟应先施工，与其他排水设施应衔接平顺。
截水沟长度超过500m时应选择适当的地点设出水口。
截水沟边沟排水沟技术交底
１．路基边沟、排水沟、截水沟路基成形，护坡道、碎落台经碾压后，及时施工边沟。
排水沟采取临时和永久排水设施相结合的办法施工，在特殊地段应先在设计位置挖临时排水沟，防止雨水冲入路基。
边沟、排水沟、截水沟采用人工挖沟槽，沟底采用平板振动夯振击密实，急流槽采用人工挖基。
浆砌片石采用挤浆法施工，机械搅拌砂浆。
排水沟（边沟）分段施工，分段成型，在雨季严禁长段开挖而遭雨水浸泡。
水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。
1）石料的选择与路基防护工程相同。
砂浆配合比通过试验确定，采用磅称计量，并按规定制作砂浆检查试件。
2）施工前放好排水沟（边沟）中线、边桩，并在水沟外测放设护桩（直线地段每20米一桩，曲线每10米一桩），经过高程测量将填挖高度标注在护桩上，以控制水沟的中心位置、高程和线形。
3）开挖沟槽时，由人工开挖整修；沟底采用平板冲击夯夯击密实。
达到沟底密实、边坡整齐园顺。
4）砌体结构尺寸采用立杆挂线控制、坡尺检查。
在砌筑的同时经常检查水沟中线，通过水平测量，检查沟底的高程和坡度，确保排水沟（边沟）完成后，结构尺寸符合设计要求，坡面平整，线形顺适。
5）浆砌片石采用挤浆法，采用监理工程师要求的方法勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。
砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。
6）排水沟（边沟）根据伸缩缝设计位置分段砌筑，当经过软弱地段时，根据监理工程师批示进行基底处理。
7）砌体应分层坐浆砌筑，砌筑上层时，不得振动下层。
不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时进行勾缝。
8）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工的砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。
9）各种水沟边坡必须平整、稳定。
纵坡按图纸施工，沟底平整，排水畅通，并按设计将水引入排水系统。
10）平曲线外边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不得有积水现象，曲线外侧边沟应适当加深，其加深值等于超高值。
边沟、排水沟、截水沟施工方案
成都经济区环线高速公路简阳至蒲江段项目目录1编制依据 ......................................................2编制原则 (2)3概述 (2)4施工组织机构 (3)5施工工艺流程 (4)6排水工程的实施 (5)6.1施工准备 (5)6.2施工放样 (5)6.3边沟及排水沟开挖 (5)6.4砂砾垫层回填 (6)6.5沟底底板砼现浇 (6)6.6边沟盖板的预制 (6)6.7护坡道坡脚砼隔水层浇筑 (6)6.8排水沟勾缝及养生 (6)6.9路基边沟施工 (7)7质量保证措施 (7)7.1质量目标 (7)7.2质量保证体系 (7)7.3完善施工技术管理措施 (8)7.4具体的质量保证措施 (8)8雨季的施工措施 (10)9安全生产规程 (10)9.1确定安全生产目标和安全防范要点 (10)9.2建立安全生产保证体系 (10)9.3落实安全施工岗位责任制 (11)9.4明确安全生产管理制度 (12)JPTJ-6标段工程2矚慫润厲钐瘗睞枥庑赖。
聞創沟燴鐺險爱氇谴净。
残骛楼諍锩瀨濟溆塹籟。
酽锕极額閉镇桧猪訣锥。
彈贸摄尔霁毙攬砖卤庑。
謀荞抟箧飆鐸怼类蒋薔。
厦礴恳蹒骈時盡继價骚。
茕桢广鳓鯡选块网羈泪。
鹅娅尽損鹌惨歷茏鴛賴。
籟丛妈羥为贍偾蛏练淨。
預頌圣鉉儐歲龈讶骅籴。
渗釤呛俨匀谔鱉调硯錦。
铙誅卧泻噦圣骋贶頂廡。
擁締凤袜备訊顎轮烂蔷。
贓熱俣阃歲匱阊邺镓騷。
坛摶乡囂忏蒌鍥铃氈淚。
蜡變黲癟報伥铉锚鈰赘。
買鲷鴯譖昙膚遙闫撷凄。
綾镝鯛駕櫬鹕踪韦辚糴。
驅踬髏彦浃绥譎饴憂锦。
猫虿驢绘燈鮒诛髅貺庑。
锹籁饗迳琐筆襖鸥娅薔。
構氽頑黉碩饨荠龈话骛。
輒峄陽檉簖疖網儂號泶。
尧侧閆繭絳闕绚勵蜆贅。
9.5安全生产技术保证措施 .....................12识饒鎂錕缢灩筧嚌俨淒。
9.6易燃易爆危险品的管理办法 ..................13凍鈹鋨劳臘锴痫婦胫籴。
9.7环境保护和文明施工措施 ...................14恥諤銪灭萦欢煬鞏鹜錦。

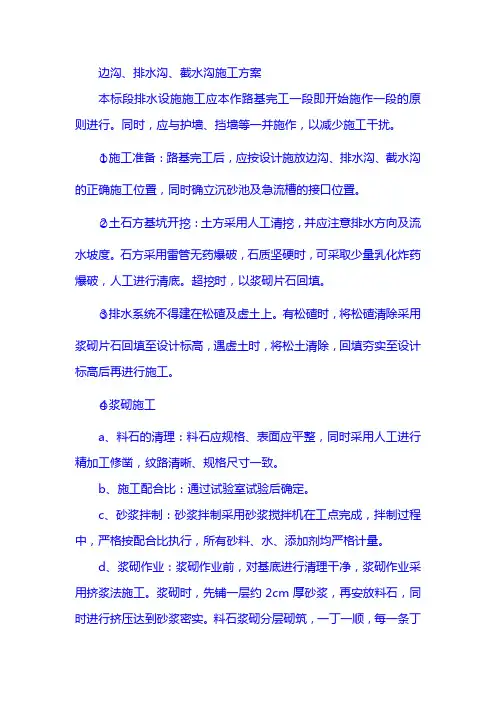

边沟、排水沟、截水沟
边沟、排水沟、截水沟施工方案本标段排水设施施工应本作路基完工一段即开始施作一段的原则进行。
同时，应与护墙、挡墙等一并施作，以减少施工干扰。
○1施工准备：路基完工后，应按设计施放边沟、排水沟、截水沟的正确施工位臵，同时确立沉砂池及急流槽的接口位臵。
○2土石方基坑开挖：土方采用人工清挖，并应注意排水方向及流水坡度。
石方采用雷管无药爆破，石质坚硬时，可采取少量乳化炸药爆破，人工进行清底。
超挖时，以浆砌片石回填。
○3排水系统不得建在松碴及虚土上。
有松碴时，将松碴清除采用浆砌片石回填至设计标高，遇虚土时，将松土清除，回填夯实至设计标高后再进行施工。
○4浆砌施工a、料石的清理：料石应规格、表面应平整，同时采用人工进行精加工修凿，纹路清晰、规格尺寸一致。
b、施工配合比：通过试验室试验后确定。
c、砂浆拌制：砂浆拌制采用砂浆搅拌机在工点完成，拌制过程中，严格按配合比执行，所有砂料、水、添加剂均严格计量。
d、浆砌作业：浆砌作业前，对基底进行清理干净，浆砌作业采用挤浆法施工。
浆砌时，先铺一层约2cm厚砂浆，再安放料石，同时进行挤压达到砂浆密实。
料石浆砌分层砌筑，一丁一顺，每一条丁石安砌于顺石的正中部，且上下竖缝对齐形成“工”字缝。
横缝与线路纵坡保持一致，浆砌表面应平整，线缝达到横平竖直，线缝宽度为1.2cm—1.5cm，沟顶砌平。
不允许采用砂浆抹面，浆砌过程中采用挂线作业，成品水沟达到圆顺自然无折线，表面平整、线条流畅，灰缝饱满，不得出现空响现象。
整个施工过程应处于严格的质量控制中。
e、浆砌勾缝工艺：弹墨线后采用人工修整清缝，缝深2cm，缝宽统一为1.5cm，勾缝砂浆采用100#水泥砂浆，砂浆用特细砂或细砂过筛后机械拌制。
路基排水设备中排水沟、侧沟、天沟和截水沟
如果堑顶上有弃土堆，天沟一般应设在弃土堆以外2.0～5.0m 。
截水沟设置于路堑边坡平台上及排水沟，侧沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水。
在干旱少雨地区或岩石路堑中，侧沟深度可减少到0 . 4m 。但对半岩质岩石的侧沟，仍应按土质考虑。
考虑到一般情况下侧沟水的流量由出口往分水点是逐渐减少的，因而在反坡排水地段或线路坡度小于2‰的路堑里，为减少工程数量，允许将分水点的侧沟深度减少到0.2m 。
排水沟、侧沟、天沟、截水沟的纵坡，一般不得小于2‰，最好为3‰～4‰ ，以保证一定的流速，避免淤塞。仅在平坦地带排水出口受到限制或反坡地带工程量增加很多时，才允许减到1‰。
在线路坡度大于2‰的路堑里，侧沟一般选用与线路纵坡相同的纵坡。
天沟、截水沟的纵坡应相应于水沟延伸方向的地形地势，以免增加工程数量。同时纵坡不宜过大，以免沟底被冲刷或形成急流状态。每一下游坡度亦应不缓于其上游的坡度，使流速自上游至出口能逐渐缓慢增加，把水迅速排出，防止淤积。但相邻的坡度差亦不宜过大，以免造成冲刷，当天沟引入桥涵或天然沟谷时，应使人口处沟底标高略高于桥涵或天然沟谷底部的标高。
侧沟位于路堑路肩边缘的外侧，用以汇集和排除路堑范围以内的地面水。在线路不填不挖的地段亦应设置侧沟。
侧沟水不宜流入隧道排水沟内。因此，当出洞方向路堑为上坡时，侧沟要用与线路纵坡相反的坡度，称为反坡排水。只有对长度为300m 以下的短隧道，在洞外路堑水量较小，且含砂量小，不易淤积，修建反坡排水将增加大量土石方等困难条件下，才允许将侧沟水引入隧道排水沟内，但应验算隧道水沟断面（不够时应予扩大），并在高端洞口设置泥砂沉淀井。
边沟、排水沟
常用的路基地面排水设备，包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。
一、边沟设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水的纵向人工沟渠。
边沟的横断面形式，有梯形、矩形、三角形及流线形等，如图所示。
边沟横断面一般采用梯形，梯形边沟内侧边坡为1：1～1：1.5，外侧边坡坡度与挖方边坡坡度相同。
二、截水沟设置在挖方路基边坡坡顶以外（图）或山坡路堤上方的适当位置，用以拦截路基上方流向路基的地面水，减轻边沟的水流负担，保护挖方边坡和填方坡脚（图）不受流水冲刷和损害的人工沟渠，称为截水沟（又称天沟）。
截水沟的横断面形式，一般为梯形，边坡坡度一般采用1：1.0～1：1.5。
三、排水沟排水沟主要用于引水，将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。
排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。
用于边沟、截水沟及取土坑出水口的排水沟，横断面尺寸根据设计流量确定，底宽与深度不宜小于0.5m，土沟的边坡坡度约为1：1～1：1.5。
排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，宜通过水文水力计算择优选定。
一般情况下，可取0.5%～1.0%，不小于0.3%，亦不宜大于3%。
排水沟与原水道成锐角相交，即交角不大与45º，有条件可用半径R=10b（b为沟顶宽）的圆曲线朝下游与其它水道相接（图）。
四、跌水与急流槽跌水与急流槽是路基地面排水沟渠的特殊形式，用于陡坡地段，沟底纵坡可达45°。
通常应采用浆砌块石或水泥混凝土预制块砌筑，并具有相应的防护加固措施。
急流槽的纵坡，比跌水的平均纵坡更陡，结构的坚固稳定性要求更高，是山区公路回头曲线沟通上下线路基排水及沟渠出水口的一种常见排水设施。
五、倒虹吸与渡水槽当水流需要横跨路基，同时受到设计标高限制，可以采用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，后者为渡水槽。
不得不说，这次把路基排水讲清楚了
不得不说，这次把路基排水讲清楚了一、路基路面排水设计的一般原则排水设施要因地制宜、全面规划、合理布局、综合治理、讲究实效、注意经济。
一般情况下，地面和地下设置的排水沟渠，宜短不宜长，以使水流不过于集中，做到及时分散，就近分流。
沟渠的设置应注意与农田水利相配合，必要时可适当增设涵管或加大涵管孔径，以防农业用水影响路基稳定。
路基边沟一般不应用作农田灌溉渠道，两者必须合并使用时，边沟的断面应加大，并予以加固，以防水流危害路基。
二、地面排水设施常用的路基地面排水设施包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。
这些排水设备分别设在路基的不同部位，各自的排水功能、布置要求或构造形式，均有差异。
2.1边沟边沟设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。
平坦地面填方路段的路旁取土坑，常与路基排水设计综合考虑，使之起到边沟的排水作用。
边沟的排水量不大，一般不需要进行水文和水利计算，依据沿线具体条件，选用标准横断面形式。
边沟仅靠路基，通常不允许其他排水沟渠的水流引入，亦不能与其他人工沟渠合并使用。
边沟不宜过长，尽量使沟内水流就近排至路旁自然水沟或低洼地带，必要时设置涵洞，将边沟水横穿路基从另一侧排出。
边沟的横断面形式有梯形、矩形、三角形及流线型等。
边沟可采用浆砌片石、栽砌卵石和水泥混凝土预制块防护。
砌筑用的砂浆强度，对于高速公路、一级公路采用M7.5，对于其他等级公路采用M5。
边沟出水口附近，水流冲刷比较严重，必须慎重布置和采用相应措施。
由于边沟泄出水流流向路堤坡脚处，两者高差大，必须因地制宜，根据地形与地质等具体条件，将出水口延伸至坡脚以外，以免边沟水冲刷填方坡脚。
沟水流流向桥涵进水口时，为避免边沟流水产生冲刷，应作适当处治。
当边沟水流流至回头曲线处，一般边沟水较满，且流速较大，此时宜顺着边沟方向沿山坡设置引水沟，将水引至路基范围以外的自然沟中，或设急流槽或涵洞等结构物，将水引下山坡或路基另一侧，以免对回头曲线路段冲刷。
路基边沟、排水沟、截水沟、急流槽施工工艺及方法
路基边沟、排水沟、截水沟、急流槽施工方法及工艺一、施工方法在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。
此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。
1、边沟、排水沟的施工挖方地段边沟施工要待路槽成型后进行，填方路段排水沟可与路基同步进行施工。
边沟开挖后，应用轻质木板钉成的边沟及排水沟样板进行检查，以保证开挖的边坡的深、宽断面尺寸，并检查边沟及排水沟的纵坡是否符合设计和规范要求，检查合格后才能进行预制板的安装拼接。
2、截水沟的施工截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。
截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行混凝土的浇筑。
3、急流槽（含消能池）的施工山坡截水沟两端和挖填分界处边沟、排水沟连接（跌水较大处）设置急流槽。
急流槽的施工同边沟、截水沟等同步进行，施工方法同边沟基本相同，施工时注意消能池的设置适当。
二、施工工艺1、测量放样（1）根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线，并测出相应标高；（2）在地面上标出里程桩号以及标高，并根据所测结果对施工人员进行交底；（3）用石灰或者线绳拉出沟的相应轮廓线，示出相应的挖槽深度。
2、施工工序（1）排水沟、边沟、截水沟的测量放样统一采用全站仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。
边沟、截水沟、排水沟、盲沟施工要求
边沟施工要求2008-08-14 10:33(1)挖方地段和填方地段均应按图纸规定设置边沟。
路堤靠山一侧应设置不渗水的边沟。
(2)边沟应按图纸规定施工，边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。
(3)平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深，其增加值等于超高值，但曲线在坡顶时可不加深边沟。
(4)边沟的具体加固地段和尺寸应按图纸规定，如图纸无明确规定时，应按监理工程师的指示办理。
对于土质地段，当沟底纵坡大于3％时，边沟必须采取加固措施。
采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，各砌缝要用小石子嵌紧；采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水；若沟底采用抹面时，抹面应平整压光。
2.截水沟施工要求(1)截水沟的位置：在无弃土的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。
如系一般土质，至少应离开坡顶5m；对黄土地区，不应小于10m，并应进行防渗加固。
截水沟挖出的土，应及时平整夯实，使沟两侧形成平顺的斜面。
路基上方有弃土堆时，截水沟应离开弃土堆坡脚1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡。
(2)山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2％的护坡道或土台，使路堤内侧地面水流入截水沟排出。
(3)截水沟长度超过250m时，应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽；截水沟的出水口必须与其他排水设施平顺衔接。
(4)为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段以及沟底纵坡较大的土质截水沟和截水沟的出水口等，均应采取加固措施防止渗漏和冲刷沟底及沟壁。
名词解释边沟
边沟是一种用于排水和防止土壤侵蚀的工程结构，通常位于道路、堤坝、水渠等地方。
边沟位于道路或其他地表的边缘，沿着地势的坡度方向开挖或建设，形状呈V字形或梯形。
边沟通过收集和引导降水或表面径流，将其排放到合适的排水系统中，以减少水体积聚和防止水体对周围环境的破坏。
边沟的主要功能包括：
排水功能：边沟能够收集道路或地表的降水，将其引导至合适的排水系统中，防止水体在道路或其他地方积聚，减少地表积水的发生。
土壤保持功能：边沟可以减少水流对土壤的冲刷和侵蚀，通过将水流引导到合适的位置，减少水流对陡坡、堤坝和土壤表面的冲击力，有助于保护土壤的稳定性和结构完整性。
环境保护功能：边沟能够减少水体径流中的污染物质和颗粒物质的输入，通过截留和沉淀，减少对水体质量的污染，保护周围水域的生态环境。
边沟的设计应考虑地形、降水量、土壤类型和附近的水体等因素。
它通常由适当的材料（如混凝土、砖石或土壤）构建，具有适当的坡度和尺寸，以确保水流能够顺利流入，并在合适的位置进行排放。
边沟在城市和农村环境中具有重要的应用，能够改善道路和土地的排水状况，减少水患和土壤侵蚀的风险，并保护环境资源。
截排水沟多少钱一米
什么是边沟、截水沟、排水沟?其工程量如何计算?类型:综合数据为汇集和排除路面、路肩及边坡的流水，在路基两侧设置的纵向水沟称为边沟。
边沟设于路基挖方地段和高度小于边沟深度的填方地段。
边沟排水应引入涵或路基以外的沟谷，其结合部应妥善设计，以使边沟水流顺畅排走。
边沟是否作砌石或混凝土铺砌应结合公路等级、路线纵坡及地质、水文条件确定。
无铺砌的边沟，其开挖工程量包含在路基挖方中，有铺砌的边沟，其工程量有开挖，铺砌，砂砾垫层，编制概算时，边沟铺砌定额已包含了开挖及垫层内容，不得另行计价。
编制预算时则需分别套用不同定额计价。
为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟称之为截水沟。
当路基挖方上侧山坡汇水面积较大时，应于挖方坡口5m以下设置截水沟。
截水沟水流一般不应引入边沟，当必须引入时，应切实做好防护措施。
截水沟长度一般不宜超过500m，其平、纵转角处应设曲线连接，其沟底纵坡应不小于0.5％。
当流速大于土壤容许冲刷的流速时，应对沟面采取加固措施或设法减小沟底纵坡。
排水沟是将边沟、截水沟和路基附近低洼处汇集的水引向路基以外的水沟。
无铺砌的截水沟、排水沟按其开挖土石方工程量计价。
有铺砌或加固沟面的截水沟、排水沟，按加固或铺砌类型的圬工工程计价，但编制概算时要注意，铺砌的浆砌工程中已包含有开挖及垫层内容。
农田水利中，排水沟和进水沟一般单价是多少每米，谢谢要看断面结构形式，砌石190元/m3 挖土方12元/m3一个排水沟250MM宽*400MM深单价是143.12元/M折算成350MM宽*200MM深的！得出的单价必须是101.62元/M250MM宽*400MM深乘以长度100米单价是143.12元/M ，合计14312折算成350MM宽*200MM深的！得出的单价要求是101.62元/M，那把长度加长到204.5米就可以了截排水沟多少钱一米计费单位收费标准收费范围批准收费的备注收费对象机关及文号破损公路赔补破、损、占用公路路产的单偿费和占用费位和个人一、路面、路肩1、水泥混凝土路面、平方米340元1[2002]44号路肩2、沥青混凝土路面、平方米420元1[2002]44号路肩3、沥青碎石路面、平方米280元1[2002]44号路肩4、沥青贯入式路平方米180元1[2002]44号面、路肩5、沥青表处路面、平方米100元1[2002]44号路肩6、砂、石路面、路肩平方米80元1[2002]44号7、油类、酸、碱类化平方米60元1[2002]44号学物质污染水泥路面8、油类、酸、碱类化平方米100元1[2002]44号学物质污染沥青路面9、其他物质污染路面平方米30元1[2002]44号10、水泥路创伤划痕米20元1[2002]44号11、沥青路创伤划痕米10元1[2002]44号12、混凝土路缘石米150元1[2002]44号二、基层1、水泥稳定类基层平方米100元1[2002]44号2、石灰、工业废渣平方米80元1[2002]44号稳定类基层和级配碎石、砾石基层3、天然砂砾、泥灰平方米60元1[2002]44号结碎石基层三、路基100元1[2006]165号四、防护工程1、干砌挡土墙平方米150元1[2002]44号2、浆砌挡土墙平方米200元1[2002]44号3、泥混土挡土墙平方米300元1[2002]44号4、石砌边坡平方米100元1[2002]44号5、预制块边坡平方米80元1[2002]44号6、土质边坡平方米30元1[2002]44号五、桥、涵工程、隧道1、石拱涵平方米500元1[2002]44号2、石盖板涵平方米800元1[2002]44号3、混凝土拱涵平方米1000元1[2002]44号4、钢筋混凝土盖板涵平方米1200元1[2002]44号5、钢筋混凝土圆管涵米400元1[2002]44号6、涵洞洞口及八字墙处1000元1[2002]44号7、钢筋砼倒虹吸圆管平方米2700元1[2002]44号8、石砌、混凝土边沟、米160元1[2002]44号排水沟（截水沟）9、土质边沟、排水沟米40元1[2002]44号（截水沟）10、石砌墙式护栏米400元1[2002]44号11、钢筋混凝土桥栏米500元1[2002]44号12、人行道米300元1[2002]44号13、桥面平方米300元1[2002]44号平方米按加固恢1[2002]44号14、桥梁主体结构复设计预算价六、安全设施、附属设施1、里程碑块90元1[2002]44号2、百米桩根50元1[2002]44号3、示警桩根80元1[2002]44号4、轮廓桩根90元1[2002]44号按牌面面积计5、反光标志牌平方米700元1[2002]44号算，不足1平米按1平米计按牌面面积计6、普通标志牌平方米350元1[2002]44号算，不足1平米按1平米计7、立柱根230元1[2002]44号8、公路标线米40元1[2002]44号9、分隔带米140元1[2002]44号10、安全护栏、护桩、按恢复预1[2002]44号护墙等其他安全设施算价收取11、道班、收费站、公按恢复预1[2002]44号路宣传标牌等附属设施算价收取12、普通树种棵/厘米10元1[2002]44号按距地1米处树的围径计收按现行13、珍贵树种价格2 1[2002]44号倍收取14、草皮平方米七、占用公路补偿费临时性占用按实际占用天数每平方米2元标准征收国道8000元/延米，省道1、占用公路用地1[2006]165号5000元/延米，县道3000元/延米2、跨越，穿越公路架米300元破损公路及公设、埋设管线等设施1[2002]44号路设施另行计费米240元顶管管径超过3、顶管穿越公路1[2002]44号30cm,每增加10cm加收20% 4、公路用地范围内架设米50元破损公路及公、埋设管线、电揽等1[2002]44号路设施另行设施计费八、超限运输车辆行使公路补偿费1、超高、超长、超宽km0.2元1[2002]44号2、超重（车货总质量）（1）40-50T（含40T）km2元1[2002]44号（2）50-60T（含50T）km4元1[2002]44号（3）60-70T（含60T）km6元1[2002]44号按加固改1[2002]44号（4）70T以上（含70T）km造恢复预算价3、车辆轴载质量超过T.km1元规定值4、超限运输护运（1）车货总重120T以下km（2）车货总重120T以上km40元1[2002]44号。
边沟、排水沟、截水沟施工方案
一、边沟、排水沟、截水沟、急流槽、拦水带
1）．根据设计图纸，测出边沟（截水沟、排水沟、急流槽）的位置、断面尺寸及开挖深度，并挂好线。
2）．土质基坑采用人工配合挖掘机开挖，石质基坑采用小型风钻爆破，人工辅助挖掘机开挖，自卸汽车运输。
3）．人工清理并修整基坑。
4）．制作安装沟型断面样板，并挂好线，制作砂浆配合比标志牌。
5）．采用挤浆法浆砌片石。
根据施工配合比严格控制砂浆拌合；片石大面朝下，丁顺结合，面石经精心修整，错缝砌筑。
实验室现场取样制作砂浆试件。
6）．勾缝采用M7.5砂浆，勾凹缝。
砂浆初凝后，对已完砌体进行覆盖洒水养护，养护时间不小于14天。
排水沟、截水沟
当铺设轨道或路面的路基面低于天然地面时，路基以开挖方式构成，这种路基为路堑。
作用：缓和道路纵坡或越岭线穿越岭口控制标高；危害：破坏了厚地层的天然平衡状态，不利于排水，通风；注意点：边坡稳定性要好，须设置边沟，必要时还须设置截水沟以利排水。
路堑开挖后破坏了原地层的天然平衡状态，其稳定性主要取决于地质与水文条件，以及边坡深度和边坡坡度。
路堑（cutting）通过开挖天然地面做成的路基。
路堑通过的地层，在长期的生成和演变过程中，一般具有复杂的地质结构。
路堑边坡处于地壳路堑表层，开挖暴露一，受各种条件与自然因素的作用，容易发生变形和破坏，应慎重对待。
特别要注意处理好深路堑的设计，这是一项较复杂的技术问题。
路堑边坡设计主要是确定断面形式和边坡坡度等问题。
路堑按通过的地层一般分为土质路堑和石质路堑。
截水沟截水沟【intercepting ditch】，又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟（规范规定距路堑坡顶外缘大于等于5m，距路堤坡脚外缘大于等于2m）。
当路基挖方上侧山坡汇水面积较大时，应于挖方坡口5m以上设置截水沟。
截水沟水流一般不应引入边沟，当必须引入时，应切实做好防护措施。
截水沟长度一般不宜超过500m，当截水沟长度超过500m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或激流槽。
截水沟的出水口必须与其他排水设施衔接。
截水沟的平、纵转角处应设曲线连接，其沟底纵坡应不小于0.5％。
当流速大于土壤容许冲刷的流速时，应对沟面采取加固措施或设法减小沟底纵坡。
截水沟设置时主要考虑位置。
在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。
边沟、排水沟质量通病及防治
边沟、排水沟质量通病及防治
边沟和排水沟是路基排水设施的重要组成部分，其质量直接关系到道路的使用寿命和安全性。
因此，在设计和施工过程中，需要遵循“防重于治，排水除患”的原则，根据当地的水源、流量、地形、地貌和地质条件，制定合理的方案。
同时，要注意保护地表植被，避免堵塞水路，防止引起不良后果。
在技术质量方面，土质边沟的纵坡坡度应不小于0.5%，在排水困难
地段，最小纵坡也不宜小于0.2%。
如果土质为细砂质土或粉
砂土，且其纵坡在1%～2%之间，或是粉砂质粉土及砂质粉土，且纵坡为3%～4%，或流量大时，都必须对排水沟进行加固。
此外，排水沟、边沟断面不小于设计要求，纵坡不小于设计值。
在实际施工中，常常会出现排水边沟沟底纵坡不顺、断面大小不一等质量问题。
这些问题的产生往往是由于管理不善造成的，必须在施工中认真针对产生原因，积极予以防治。
对于排水边沟沟底纵坡不顺、断面大小不一的问题，需要严格按照设计要求的开挖断面和纵断面高程开挖修整，并认真进行工序质量检验。
否则，边沟将积水，渗入路基，降低路基土的强度和稳定性，给道路的使用寿命带来严重影响。
另外，如果排水
沟没有出路，也会导致边沟大量积水浸入路基，降低路基土的强度和稳定性，减少道路的使用寿命。
因此，在设计和施工过程中，需要细心、认真，确保排水设施的技术质量达到要求。
公路排水沟有什么作用？如何施工？
公路排水沟有什么作用？如何施工？说到公路排水沟，首先明确的一点，小编今天要讨论的是公路两侧用来排除道路积水的混凝土水沟，并不是农业灌溉所用到的水渠。
当然混凝土公路排水沟与混凝土灌溉水渠的区别也不大，基本上就是形制、大小的区别，还有就是位置上不同，一个在公路沿侧，另一个在乡间农田。
公路排水沟在公路工程当中属于路基排水，而路基排水又有明排水和暗排水，即排地面水和排地下水。
这里咱们先讨论一下，路基排水存在的作用是什么呢？路基排水系统对公路具有保护作用，使路面能够保持坚固、干燥的状态。
如果没有完善的排水系统，地面上的积水会渗入到路基内部，降低公路的使用寿命，所以要将地面水排到路基范围之外。
地下排水是因为地下水过高，严重影响路基的稳定性，因此地下排水设施会采取一些强有力的手段，如:拦截和汇集地下水、控制地下水位，防止地下水对路基的侵袭。
但是地下排水因为视地下水情况，所以地下排水的使用要少于地面排水。
前面讲到了排水系统主要作用是为了保持路面的坚固、干燥的状态，所以在小编所在的华北地区，公路排水沟是非常少见的，因为归根到底还是北方的雨季短、降雨量小。
因此建造路边沟的必要性也就不是太高了。
但是需要我们切记的一点公路排水系统并不是单纯的公路排水沟，没有排水沟的公路也并不代表没有其他的路面排水系统，下篇文章咱们将系统的讨论一下路基排水系统的种类、构造、功能，今天咱们还是继续探讨排水沟，还有建造排水沟的注意事项，以及排水沟施工的先进工艺。
公路排水沟因为建设在公路一侧或者两侧，所以也习惯的称为边沟、路边沟，但是它们两者还是有所区别的，这里先笼统的将它们混淆，后面咱们还会继续探讨它们。
它属于路基排水中的排水设施，也是最显眼的排水设施。
路边沟一般多建设在雨水丰富的南方地区、但是像山路、丘陵地带、河流密集的地方基本上路边沟就是公路工程的标配。
路边沟的施工工艺其实也并不复杂，现在说一下现浇筑混凝土边沟的施工工艺：1、施工放线，根据施工图纸确定边沟位置与深度。
边沟与排水沟区别
边沟intercepting ditch指的是为汇集和排除路面、及的流水,在两侧设置的水沟;
边沟设置于地段和填土高度小于边沟深度的路段;其形式可分为L形边沟、梯形、碟形、三角形、矩形或U形边沟.又分为和加设盖板的等多种形式,多为石块砌成,边沟可与结合为一整体;
drainage 用于排除地面或地下多余水量的沟或暗管;
chute指的是在陡坡或深沟地段设置的较陡、水流不离开槽底的;为减免及危害,修筑在荒溪或侵蚀沟口的排导措施,主要包括、和束流堤三个部分;的主要作用是改善流向,也改善流速；的主要作用是改善流速；束流堤的主要作用是改善流向,防止漫流;一般将与急流槽组成排导槽,以改善在上的流势和流向;导流堤与束流堤组成束导堤,以防止泥石流漫流改道危害;
虽然三种沟都有排水的作用,但各自承担的作用并不相同;
边沟：是集水沟,主要是将地表的水汇集在一起引入排水沟;
排水沟：排水沟是将边沟汇集来的水集中排入附近的沟渠或河流;
急流槽：是当地面坡度较大时,排水沟的水流速加大,对沟体冲刷较严重时设置的,具有一定的抵抗水流冲刷能力的结构;适用于水流速度过快的陡坡位置使用;
我也曾在这个问题上纠结了一段时间,后来终于弄清楚了;主要是能把边沟与区分清楚：
1边沟一般是设置在路段的;
2而就是把边沟、、、等附近低洼处汇集的水引向以外的水沟,一般设置在路段的两侧;
跌水槽是指高差较大,处理消能的设施
边沟是指路基边缘的排水沟,主要用以汇集和排除路基范围内和流向路基的小量地面水；排水沟是将边沟、截水沟、路基附近的积水排到桥涵处或路基之处的天然河沟里的水沟;
土工布是一种用于地基承载力较差时,提高路基承载力的人工合成高强度的纤维材料,它种类繁多,用途也不尽相同,部的目的就是提高承载力,防止路面产生裂缝;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边沟【intercepting ditch】指的是为汇集和排除路面、及的流水，在两侧设置的水沟。
边沟设置于地段和填土高度小于边沟深度的路段。
其形式可分为L形边沟、梯形、碟形、三角形、矩形或U形边沟.又分为和加设盖板的等多种形式，多为石块砌成，边沟可与结合为一整体。
【drainage 】用于排除地面或地下多余水量的沟或暗管。
【chute】指的是在陡坡或深沟地段设置的较陡、水流不离开槽底的。
为减免及危害，修筑在荒溪或侵蚀沟口的排导措施，主要包括、和束流堤三个部分。
的主要作用是改善流向，也改善流速；的主要作用是改善流速；束流堤的主要作用是改善流向，防止漫流。
一般将与急流槽组成排导槽，以改善在上的流势和流向。
导流堤与束流堤组成束导堤，以防止泥石流漫流改道危害。
虽然三种沟都有排水的作用，但各自承担的作用并不相同。
边沟：是集水沟，主要是将地表的水汇集在一起引入排水沟。
排水沟：排水沟是将边沟汇集来的水集中排入附近的沟渠或河流。
急流槽：是当地面坡度较大时，排水沟的水流速加大，对沟体冲刷较严重时设置的，具有一定的抵抗水流冲刷能力的结构。
适用于水流速度过快的陡坡位置使用。
我也曾在这个问题上纠结了一段时间，后来终于弄清楚了。
主要是能把边沟与区分清楚：
1）边沟一般是设置在路段的。
2）而就是把边沟、、、等附近低洼处汇集的水引向以外的水沟，一般设置在路段的两侧。
跌水槽是指高差较大，处理消能的设施
边沟是指路基边缘的排水沟，主要用以汇集和排除路基范围内和流向路基的小量地面水；排水沟是将边沟、截水沟、路基附近的积水排到桥涵处或路基之处的天然河沟里的水沟。
土工布是一种用于地基承载力较差时，提高路基承载力的人工合成高强度的纤维材料，它种类繁多，用途也不尽相同，部的目的就是提高承载力，防止路面产生裂缝。
