泵与泵站课程设计课件
《泵与泵站》课件05(第5章 排水泵站)
§5.2.1 泵的选择
选泵的要点
1. 在集水池水位变化范围内水泵联合运行与单泵运行时都应
在高效段内。
2. 大小兼顾、型号整齐 3. 泵的形式：污水泵站中一般选立式离心污水泵；当流量
大时，可选择轴流泵；当泵房不太深时，也可选用卧式 离心泵。对于排除含有酸性或其他腐蚀性工业废水的泵 站，应选择耐腐蚀的水泵。排除污泥，应尽可能选用污 泥泵。
大型排水泵站（最高日污水量超过15000m3）设3~4套机 组。
《泵与泵站》课件05(第5章 排水泵 站)
§5.2.1 泵的选择
设计扬程的确定
H H S S h sd h s h d h 安 全
Hss—吸水地形高度； ∑hsd—压水地形高度 ∑hs—吸水管水头损失 ∑hd—压水管水头损失 H安全——安全水头，取1~2m
站)
§5.1.2 几种典型的排水泵站ห้องสมุดไป่ตู้
螺旋泵站
适用：常用于排泥
优点：可不设集水池，不建地下式
或半地下式泵房，节约土建投资；
不需要封闭的管道，水头损失较小，
电耗较省；维护与检修方便；构造
简单，便于安装；用在提升活性污
泥和含油污水时，不会打碎污泥颗
粒和矾花；用于沉淀池排泥，能使
沉淀污泥起一定的浓缩作用。
回流和剩余的活性污泥量计算确定
《泵与泵站》课件05(第5章 排水泵 站)
§5.2.2 集水池的容积
➢ 自动控制的污水泵站 ：
（1）泵站为一级工作时： W Q 0 4n
《泵与泵站》课件05(第5章 排水泵 站)
人工控制泵站 半自动化泵站 全自动化泵站 遥控泵站
§5.1.2 几种典型的排水泵站
《泵与泵站设计》课件
振动：泵在 运行时的振 动强度
泵的效率：泵的输出功率与输入功率之比，反映了泵的能量转换效率 泵的损失：包括机械损失、水力损失、容积损失等，这些损失会影响泵 的效率和性能 提高泵效率的方法：优化泵的设计、选择合适的材料、提高制造精度等
泵损失的影响：损失过大会导致泵的性能下降，甚至无法正常工作
Part Four
添加标题
泵池的作用：储存和 调节泵站的水量，保 证泵的正常运行
添加标题
管道的作用：连接泵 站与供水或排水系统， 实现水的输送
添加标题
阀门的作用：控制水 流的方向和流量，保 证泵站的正常运行
添加标题
控制系统的作用：监 控泵站的运行状态， 实现泵站的自动化控 制
Part Three
泵的分类：根据工作原理和 结构特点，可以分为离心泵、 轴流泵、混流泵等
采用高效节能泵：提高泵的效率，降低 能耗
优化泵站布局：合理布局泵站，减少管 道长度，降低能耗
采用变频技术：根据实际需求调节泵的 转速，降低能耗
采用节能材料：使用节能材料，降低泵 站的能耗
采用智能控制系统：实现泵站的智能化 控制，降低能耗
采用绿色能源：利用太阳能、风能等绿 色能源，降低能耗
控制系统类型：PLC、DCS等
泵站设计需要考虑的环境因素：地形、 地质、气候等
泵站设计需要考虑的经济因素：投资、 运行成本、维护成本等
泵站设计需要考虑的安全因素：防洪、 防震、防雷等
泵站设计需要考虑的环保因素：噪音、 振动、污染等
泵站设计需要考虑的智能化因素：远 程监控、自动控制、故障诊断等
汇报人：
,
汇报人：
01 02 03 04 05
06
Part One
Part Two
泵与泵站课件
图
P21-22
作业
1
2
3 要求：星期五上课前必须完成，并在课堂
上抽查。
[解] 水泵的静扬程：HST＝90-58=32m
吸水管路中沿程损失：h1＝i×l (i可查给水排水设计手册)
， h1 ＝0.0065X20＝0.13m
DN=350mm时，管中流速v1＝1.25m/s DN=300mm时，管中流速v2 ＝1.70m/s
hL1
0.2
9n2
L Q2 D5.33
吸水管路中局部损失(h2)：
列基准面0—0和断面1—1的能量方程式：
HVHSShsv12 Z 2g 2
列断面2—2和断面3—3的能量方程式：
HdHsdhdv22 Z 2g 2
Hss——水泵的吸水高度； Had——水泵的压水高度；
则：H=HV+Hd=Hss+Hsd+Σhs+ Σhd=HsT+ Σh
HsT ——水泵的静扬程
例
岸边取水泵房 ，如图，已知下列数据，求水泵扬程
水泵流量Q=120L/S，吸水管路L1=20m，压吸水管路 L2=300m（铸铁管），吸水管径Ds=350m，压水管径 Dd=300m，吸水井水面标高58.0m，泵轴标高60.0m， 水厂混合池水面标高90.0m。
吸水进口采用无底阀的滤水网，90°弯头一个， DN350X300渐缩管一个。
2g 2g
其中:p1=pa-pv p2=pa+pd
pa-大气压力（MPA） PV-真空表读数（ MPA ） Pd-压力表读数（ MPA ）
泵与泵站第十讲课件
全事故。
经济性原则
在满足功能和安全性的 前提下，应尽量降低建
设成本和维护成本。
泵站建设流程
初步设计
根据需求分析，进行初步的泵 站设计，包括泵型选择、管道 布置等。
施工建设
按照设计图纸进行施工，包括 泵房建设、设备安装等。
需求分析
明确泵站的功能需求，进行必 要的水文、地质等前期调查。
放。
后期维护
应考虑泵站运行后的维护和检 修便利性，合理布置设备和管
道。
02
泵站运行与管理
泵站运行方式
连续运行方式
泵站连续运行，根据需要调整 泵的运行台数和转速。
定期轮换运行方式
泵站内的泵定期轮换运行，以 均衡磨损和保持较高的设备利 用率。
集中控制运行方式
泵站内的泵由中央控制系统集 中控制，根据水位、流量等参 数自动调节泵的运行状态。
注重泵站设计与实际情况的结合
经验二
加强泵站运行监测和维护管理
经验三
注重技术创新和设备更新
THANKS
感谢观看
泵站安全运行
防雷防电
采取防雷防电措施，确保泵站设备和 人员的安全。
防水防淹
采取防水防淹措施，防止水淹事故的 发生。
防火防爆
采取防火防爆措施，防止火灾和爆炸 事故的发生。
监控预警
建立监控预警系统，实时监测泵站运 行状态，及时发现和处理异常情况。
03
泵站节能与环保
泵站节能技术
高效泵设计
变速调节技术
案例二
高效节能泵在工业领域的应用
案例三
大型水利工程中的泵站设计
实际应用中的问题与解决方案
泵与泵站设计课件
A
B
二级泵房
分离式
清水池
池内式
《泵与泵站》设计》PPT课件
水泵选择
流量 扬程 以及其变化规律
《泵与泵站》设计》PPT课件
二级泵站的设计流量Qh 对于小城市的给水系统，大多数采用泵站均匀供水方式，即泵站的设计流量按最高日平均时用水量计算 对于大城市的给水系统，宜采取泵站分级供水方式，即泵站的设计流量按最高日最高时用水量计算。
四台不同型号水泵Q-H曲线
《泵与泵站》设计》PPT课件
(2)型号整齐，互为备用 从泵站运行管理与维护检修的角变来看，如果水泵的型号太多则不便于管理。 由第一条：在用水量和所需的水压变化较大的情况下，选用性能不同的水泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。 综合以上要点： 如选用5台泵的泵站，采用1：2：3：3：3，这样配置的水泵可应付12种工况变化。
《泵与泵站》设计》PPT课件
1.2.2管网设计的部分成果：
② 城市的设计最不利点的地面标高108m， 控制点自由水压35 m。 ③ 管网平差得出的泵站至最不利点的输水管和管网的总水头损失为21 m； ④ 消防流量为200 m3/h，消防扬程为15 m。 ⑤ 清水池所在地面标高为 100 m；清水地 最低水位在地面以下 5 m。
1.1.3 设计任务
《泵与泵站》设计》PPT课件
1.2.2管网设计的部分成果：
① 根据用水曲线确定的二级泵站工作制度，分2级工作。 第一级，从（22）时到（6）时，每小时占全天用水量的2.5 %； 第二级，从（6）时到（22）时，每小时占全天用水量的5 %。
1.2 二级泵站设计资料 1.2.1 泵站设计水量为8万 m3/d
泵与泵站讲义课件
泵在工作过程中存在多种损失，如机械损失、水力损失和容积损失等。机械损失 包括轴承摩擦损失、密封摩擦损失等；水力损失包括水流在流道中产生的摩擦损 失和冲击损失等；容积损失包括泄漏损失和余隙容积损失等。
01
泵的安装与维护
泵的安装
安装前的准备
检查泵的型号、规格是否符合 设计要求，检查泵的零件是否 齐全，准备好安装工具和材料。
定期保养
按照制造商的推荐，定期对泵进行全 面保养，包括更换轴承、密封件、清 洗叶轮等。
润滑管理
根据需要选择合适的润滑油，定期更 换润滑油，保持润滑系统清洁。
预防性维护
根据泵的使用情况和制造商的推荐， 制定预防性维护计划，定期进行维护 保养。
泵的常见故障与排除
01
02
03
04
泵不能启动
检查电源是否正常，检查泵的 电机是否损坏，检查泵的机械
泵与泵站的选型
总结词
在选择泵和泵站时，需要考虑多种因素，如流量、扬 程、介质特性和环境条件等。
详细描述
在选择泵和泵站时，首先要确定所需的流量和扬程， 并根据输送介质的特性和环境条件选择合适的泵类型。 同时，需要考虑泵的效率、可靠性、维修性和经济性 等因素。对于泵站的建设，需要考虑地形、地质、水 文和气象等条件，以及进出水管道的布置、供电和交 通等配套设施的建设。在选择泵与泵站时，还需要进 行技术经济比较，以确定最优方案。
泵站的运行管理
定期巡检
对泵站进行定期巡检，检查设备的运行状况 和各项参数是否正常。
故障处理
及时发现和解决设备故障，防止设备带病运 行，降低事故风险。
维护保养
按照设备维护保养要求，定期对泵站进行保 养，确保设备长期稳定运行。
安全管理
《泵与泵站第二章》PPT课件
吸水管：
v1
4Q
d12
1.2473m / s,
v2
4Q
d 2 2
4.62m / s
hf
l1
d1
v12 2g
0.1354m
hj
(
1
2
)
v12 2g
3
v22 2g
0.2304m
2020/11/11
泵与泵站第2章
25
• 压水管：
水泵扬程：
v2
4Q
d 2 2
4.62m / s
hf
l2
d2
42
例2-2
• 14SA-10型离心泵，转速n=1400r/min，叶轮直径D-466mm，其特性曲线如图227所示。试拟合Q~H特性曲线方程。
• 14SA-10型离心泵Q~H特性曲线上的坐标值 • 序号 1 2 • H/m 74 64 • Q/ m3/s 0.24 0.36
2020/11/11
泵与泵站第2章
• 吸水管局部损失系数，进口1=2 ，90°弯头2=0.59，渐缩管3=0.17 。 • 求：水泵扬程H。
2020/11/11
泵与泵站第2章
24
• 解：铸铁管粗糙系数n=0.013（钢管0.012，水泥管0.014），计算式：
8gn2 (d / 4)1/3
v
4Q
d 2
hf
l
d
v2 2g
hj
v2 2g
泵与泵站第2章
13
动量矩方程
• 一个叶槽的动量矩方程： • M= Q2 C2cos2 R 2 - Q1C1cos1 R1 • 由于 Q1= Q2 • 因此 • M= Q(C2cos2 R 2 - C1cos1 R1 ) • 对所有的叶槽：
水泵与泵站绪论PPT课件
高扬程、高转速
魁岐排涝站厂房内的3台 斜置轴流大型水泵
52
系列化、通用化和标准化
水泵种类 型号举例
型号说明
单级 单吸 离心 泵 离心 泵 单级 双吸 离心 泵
IS100-65200 S500-59A 20Sh-6A
IS -单级单吸离心泵 100-吸入口直径，mm 65-排出口直径，mm 200-叶轮直径，mm
大型泵站概况 发展特点：
1．速度快； 2．工程规划日趋合理； 3．大型泵站建设； 4．泵站工程的科学研究发展； 5．国家对泵站工程的高度重视
26
实施刁口河调水工程改善生态环境
从山东黄河河务部门获悉，今年山东省继续实施刁口河调 水工程。在调水调沙期间通过崔家节制闸自流引水和扬水 船提水交替取水的方式，向刁口河调水3500万立方米，争 取扩大自然保护区的补水面积，持续改善刁口河生态环 境.
电能 机械能 压能（势能）
33

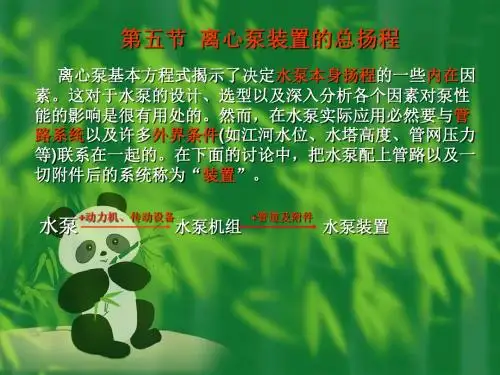

水泵装置——水泵、进出水管路(流道) 的 总和。
抽水装置—— 水泵、动力机、传动设备、 管路及其附件的总和。
泵站——由抽水装置、泵房、辅助设备、 附属设备、电气设备以及为保证机组正常 运行机时修建的建筑物（泵房）、上下游 连接建筑物的总和。
泵站工程——泵站、上下游河道及附属水 利工程闸、涵、渡槽等）的总和。
自来水厂
供水管网
用户
23
节能方面
直接能耗是指污水处理厂运行过程中现场消耗的能量。 直接能耗中主要是污水与污泥的提升所消耗的电力，好氧生 物处理提供氧所耗用的电力，两者分别占整个污水厂直接能 耗的35%和40%左右。
间接能耗是指污水处理厂建设和运行过程中使用的非能 源产品所涉及的能耗。间接能耗中主要是各种原材料，如自 来水、蒸汽、絮凝剂。在污水的物理化学处理过程中或污泥 脱水过程，大量使用价格高的絮凝剂，如PAC和PAM等，是 导致污水厂停止运行的主要原因。
泵与泵站课程设计课件
课程设计设计名称《泵与泵站》课程设计题目名称送水泵房设计专业给水排水工程年级班别12给水排水（2）学号xxxxxxx学生姓名xxx指导教师xxx2014年1月16日《泵与泵站》课程设计说明书本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、某城市最高日用水量为4 万m3/d，时变化系数K h=1.6，日变化系数K d=1.3，管网起点至最不利点水头损失为12m，最不利点地面标高为20m，楼房一般四层（服务水头20m），泵站至管网起点设两条输水管（均为铸铁管），每条长500m，管径500mm，泵站处地面标高为17.2m，吸水井最高水位17.70m，最低水位14.20m，按一处火灾核算，消防流量30L/s，发生火灾时管网起点至最不利点水头损失为17.50m，管网中无水塔。
2、地区气象资料可根据设计需要由当地气象部门提供。
3、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明书2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）水泵设计流量及扬程（4）水泵机组选择（5）吸、压水管的设计（6）机组及管路布置（7）泵站内管路的水力计算 （8）辅助设备的选择和布置 （9）泵站各部分标高的确定 (10)泵房平面尺寸确定 1、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制送水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站主要设备及管材配件的等材料表。
一、总述本设计中，送水泵房为矩形，长为23.472m ，宽为9.340m 。
泵房为半地下式，泵房上设有操作平台，建筑总高为9.447m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计设计名称《泵与泵站》课程设计题目名称送水泵房设计专业给水排水工程年级班别12给水排水（2）学号xxxxxxx学生姓名xxx指导教师xxx2014年1月16日《泵与泵站》课程设计说明书本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、某城市最高日用水量为4 万m3/d，时变化系数K h=1.6，日变化系数K d=1.3，管网起点至最不利点水头损失为12m，最不利点地面标高为20m，楼房一般四层（服务水头20m），泵站至管网起点设两条输水管（均为铸铁管），每条长500m，管径500mm，泵站处地面标高为17.2m，吸水井最高水位17.70m，最低水位14.20m，按一处火灾核算，消防流量30L/s，发生火灾时管网起点至最不利点水头损失为17.50m，管网中无水塔。
2、地区气象资料可根据设计需要由当地气象部门提供。
3、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明书2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）水泵设计流量及扬程（4）水泵机组选择（5）吸、压水管的设计（6）机组及管路布置（7）泵站内管路的水力计算 （8）辅助设备的选择和布置 （9）泵站各部分标高的确定 (10)泵房平面尺寸确定 1、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制送水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站主要设备及管材配件的等材料表。
一、总述本设计中，送水泵房为矩形，长为23.472m ，宽为9.340m 。
泵房为半地下式，泵房上设有操作平台，建筑总高为9.447m 。
水泵采用两台12Sh-9A 型泵、两台20sh-9A 型水泵（一备一用），电机分别配JS-116-4型和JSQ-1410-6型。
吸水管采用DN700和DN500两种规格，压水管采用DN600和DN400两种规格。
管材为钢管，采用管路配件均为钢制零件。
起重机选用LD-A 型电动单梁起重机，起重量为5t 。
设200×200排水沟，选用50QWDL-15潜水排污泵，真空泵选用两台SZ-1J 型真空泵，一用一备。
二、设计流量的确定与设计扬程的估算：（1）输水管管径的确定查规范可得：输水铸铁管的设计流速范围1.0~1.5m/s ，最高日用水量为4万m 3/d ，有两条输水管，按每条输水管承担2万m 3/d 。
通过计算，当管径为500mm 时，输水管的流速为1.18m 3/s ，符合要求（2）设计流量的确定该城市管网无设置水塔，因此设计的泵站采取分级供水方式，既设计流量Q 按最高日最高时用水量计算，已知：最高日用水量Q d =4×104m 3/h ，时变化系数K h =1.6，因此最高日最高时用水量为：s L s L Q K Q d h /741/360010241046.12434=⨯⨯⨯=⨯=（3）设计扬程的估算 1）水泵所需的静扬程的H ST ：当吸水井水位最高时：H ST=20.00－17.70=2.30m当吸水井水位最低时：H ST=20.00－14.20=5.80m水泵所需的静扬程由供水的最不利点决定，故水泵所需的静扬程为5.80m 2）泵站至管网起点的水头损失∑h输：泵站至管网起点的水头损失，以最不利情况计算，既当一条输水管检修时，另一条输水管应通过75％的设计流量。
由此计算得出每条输水管的设计流量：Q’=0.75Q=0.75×741L/s=556L/s由《给水排水设计手册第一册》401页的水力计算表可查得当Q=550L/s时，V=2.80m/s，1000i=20.7当Q=560L/s时，V=2.85m/s，1000i=21.4利用“内插法”可求得Q’=500L/s输水管的水力坡度i为：1000i=21.089 v=2.83m/s所以输水管的水头损失为：∑h输=1.1×21.089×10-3×500=11.60（其中1.1是包括局部损失而加大的系数）3）泵站内的管道水头损失h p初估计为2m4）安全水头初估计为2m5）已知管网最不利点的水头损失为12m，服务水头为20m。
则水泵的设计总扬程为：H=H ST+H sev+∑h输+∑h网+h p+安全水头=5.80+20.00+11.60+12.00+2+2=53.40m三、初选泵和电机（1）可选用的泵及其性能在课程设计当中，只考虑sh型水泵。
当在最不利的情况下，流量和扬程要求最大时，Q=471L/s,H=53.40，在sh型水泵性能曲线型谱图上画出a点（741,53.40）流量和扬程要求最小时，Q=30L/s,由于流量极小。
泵站、输水管和配水管网中的水头损失也很小，现假定此三者之和为2m，则该点的扬程为：H=H ST+H sev+2+h p+安全水头H=5.80+20+2+2=29.8m，故Q=30L/s，H=29.8m。
在Sh型水泵性能曲线型谱图上画出b点（30,29.8）。
连接a、b两点，选泵的范围即落在与ab连线相交的泵高效段内。
初选结果如下：12Sh-9A 12Sh-9B 20Sh-9 20Sh-9A各泵的参数见下表：（2）管道的特性曲线管道的的沿程阻力系数和局部阻力系数之和S=（∑h输+∑h网+h p）/Q2=（11.6+12+2）/0.7412=46.66（S2/m2）故管道的特性曲线方程为H=H ST+SQ2=(5.8+20+2)+46.66Q2=27.8+46.66Q2（3）泵的组合方案及比较：根据初选泵组合不同的方案，查手册《给水排水设计手册材料设备续册二》112页，在坐标纸上做出各泵的单泵特性曲线和不同组合下并联的特性曲线，以及管道特性曲线（见附图），结合附图与表格比较两个方案，选出最佳方案经过对比可得出：方案一的扬程利用率高于方案二，同时方案一的泵效率优于方案二，并且方案一泵的型号整齐简单，易管理和维护，因此最终选择方案一，既为两台12Sh-9A，两台20Sh-9A（一台20Sh-9A为备用泵）(4)电动机的选择查看《给水排水设计手册第十一册》第一版（其余的参考手册为第二版），从泵的功率和转数，选择与之相匹配的电动机，最终确定电动机的方案水泵型号电动机型号功率(Kw)转数(r/min)重量(kg)电压(V)12Sh-9A JS-116-4 155 **** **** 380 20Sh-9A JSQ-1410-6 380 985 3550 6000（5）机组基础的确定1)机组的基础尺寸机组基础搭配总长(mm)总宽(mm)水泵重量(kg)电机重量(kg)总重量(kg)12Sh-9A、JS-116-4 2254 1020 809 1080 1889 20Sh-9A、JSQ-1410-6 3282 1340 2570 3550 612012Sh-9A泵与JS-116-4电动机组基础20Sh-9A 泵与JSQ1410-6电动机组基础2）基础高度的确定12-Sh-9A 型水泵与JS-116-4型电机的基础高度：m m LBr H 05.1235201010201022541018890.30.3331=⨯⨯⨯⨯⨯⨯==--ω 20Sh-9A 型水泵与JSQ-1410-6型电机的基础高度：m m LBr H 78.1235201013401032821061200.30.3332=⨯⨯⨯⨯⨯⨯==--ω四、吸、压水管路的设计（1）查《给水排水快速设计手册》可得吸压水管的流速要求如下： 管径（mm ） d ＜250 250≤d ＜1000 吸水管流速（m/s ） 1.0~1.2 1.2~1.6 压水管流速（m/s ）1.5~2.02.0~2.5（2）在水泵的单泵特性曲线、并联特性曲线和管道的特性曲线图上可看出： 1）单台12Sh-9A 水泵单独运行时，最大流量Q=290L/s ，吸水管采用钢管，查《给水排水设计手册第一册》367页：吸水管：D=500mm ，V=1.42m/s ，1000i=5.23 压水管：D=400mm ，V=2.24m/s ，1000i=17.32）单台20Sh-9A 水泵单独运行时，最大流量Q=590L/s ，吸水管采用钢管，查《给水排水设计手册第一册》367页：吸水管：D=700mm ，V=1.53m/s ，1000i=4.0 压水管：D=600mm ，V=2.02m/s ，1000i=8.3五、机组及管路布置（1）机组布置本设计的送水泵站为矩形，机组布置采用横向排列的方式。
每台泵都有单独的吸水管，各泵的压水管引出泵房后在连接起来，最后汇到两台DN500的铸铁管输水管中。
(2)管路的布置管路布置见下图：管路布置图12Sh-9A水泵的管路的配件见下表20Sh-9A水泵的管路的配件见下表4手动闸阀Z41T-10型明杆楔式0.06 2DN=700，L=6605 柔性接头可曲挠橡胶接头0.21 2 DN=700，L=2606 偏心渐缩管DN700×DN500,L=706 0.2 2压水管路7 同心渐扩管DN600×DN300,L=520 0.34 28 柔性接头可曲挠橡胶接头0.21 2DN=600，L=2609 止回阀H44TX-10旋启式1.7 2DN=600，L=130010 电动蝶阀D971X型电动对夹式0.2 2DN600，L=15511 90°异径弯头DN600×DN500 0.67 212 柔性穿墙套管DN600,L=500 / 2说明：1)12Sh—9A的吐出锥管尺寸为DN200×DN300，L=500mm。
20Sh—9A的吐出锥管尺寸为DN300×DN500，L=1000mm2)为了节省面积，闸门井设在泵房外，井的直径为2000mm，闸门井中设的是一个DN500的电动蝶阀和DN500的手动蝶阀六、泵站内管道的水头损失计算取一条最不利线路，从20Sh-9A吸水口经过闸门井最终到输水干管为计算线路图（如下图所示）泵站内部最不利线路（1）吸水管路的水头损失∑hs本设计取吸水管长为8m ，由四（2）可得，吸水管中的流速为V 1=1.53m/s ，流入泵中的速度V 2为：m/s ....D Q V 01350143590044222=⨯⨯==π 吸水管的水力坡度1000i=4.00，因此： m 3.08.9201.320.08.9253.121.006.068.056.08004.0g2g 2l 2222521432111=⨯⨯+⨯⨯++++⨯=+++++⨯=∑）（）（V V i h s ξξξξξ（2）水泵本身的水头损失m 46.08.9201.30.1g 2222=⨯⨯==∑V h 泵泵ξ（3）压水管路的水头损失∑h d本设计取压水管长为20m ，由四（2）可得，压水管中的流速为V 3=2.02m/s 在DN500的输水管的流速V 4为：s /m 01.35.014.3590.044225=⨯⨯==D Q V π压水管的水力坡度1000i=8.3，因此： mV V i h d 83.18.9201.32.02.05.11.01.028.9202.267.02.07.121.034.0200083.0g 2)2(g 2l 222515141312112310987622=⨯⨯++++⨯+⨯⨯+++++⨯=++++++++++⨯=∑）（）（）（ξξξξξξξξξξ(注：根据最不利点各个三通的水流特点，131211ξξξ、、分别取0.1、0.1、1.5) 终上所述可得：泵站内部的水头损失为：m 59.2m 83.146.03.0h h h d s =++=++=∑∑∑∑泵泵站h水泵所需的实际扬程为：H=H ST +H sev +∑h 输+∑h 网+∑h 泵站+安全水头=5.80+20.00+11.60+12.00+2.59+2=53.99m七、消防校核消防按一处发生火灾进行计算可得：消防所需扬程：H=H ST +H sev +∑h 输+∑h 网+∑h 泵站+安全水=5.8+10+11.60+17.50+2.59+2=49.49m （该式中消防的服务水头取10m ）消防所需流量：Q=741+30L/s 。
