滤波器设计PPT课件

滤波器
输出
开关电容滤波器（SCF）则直接在抽样信号下工作，不需经过 A/D、D/A变换，毫无疑问，就处理连续信号来说，这就是它比数字滤波器优越之处。
2021
34
开关电容滤波器
有源双二阶滤波器
R1 Vi +-
R5
R2
C1
R4
-
+ A1
VBF
C2 +A2
R3 VLP
R3 + A3 -VLP
2021
35
C
1
iC (t) T C [v 1 (t) v 2 (t) ]R S C [v 1 (t) v 2 (t)]
RSC
TC C
1
CfC
2021
28
开关电容电路
开关电容能模拟成电阻，解决了模拟集成电路制造中的一个关键问题。因为在集成电路制造过程中，电阻常常受到容差和热漂移所困扰，而且要占据昂贵的芯片面积。
电容必然是可编程的。改变会在频谱图上使响应上移或下移。另一方面，如果需要一个固定和稳定的特征频率 fCLK ，则可用一石英晶体振荡器来产生fCLK。
2021
33
开关电容滤波器
抽样数据系统——开关电容滤波器开关电容滤波器（SCF）的输入和输出信号均为抽样信号。
连续
抗混叠
恢复
连续
输入
滤波器
SCF
S/H
H()
巴特沃思贝塞尔
切比雪夫
/0
2021
7
4．滤波器的电路结构无限增益多重反馈滤波器电路
Z2
Z5
Z1
Z4
-
A
+ Z3
（a）基本电路
C2

电子设计中常用的模拟滤波器设计方法

电子设计中常用的模拟滤波器设计方法在电子设计中，模拟滤波器是一种常用的电路元件，用于滤除信号中的特定频率成分，保留需要的信号部分。

在实际的电子设备中，模拟滤波器的设计是至关重要的，可以帮助我们实现对信号的精确控制和处理。

以下将介绍一些常用的模拟滤波器设计方法。

首先，最常见的模拟滤波器设计方法是基于滤波器的类型分类。

根据传统的分类方法，模拟滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

选择合适的滤波器类型取决于信号频率的要求，每种类型都有其特定的应用场景。

对于低通滤波器，它能够滤除高频信号，只保留低频信号。

常见的设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

这些滤波器在设计时需要确定的参数包括通带波纹、阻带衰减以及通带边缘频率等。

而高通滤波器则是滤除低频信号，只保留高频信号。

高通滤波器的设计也可以采用类似的方法，根据需要选择不同的设计方案。

带通滤波器和带阻滤波器则分别用于保留特定频率范围内的信号以及滤除特定频率范围内的信号。

这两种滤波器的设计方法也有一定的区别，需要根据具体的需求进行选择。

另外，除了传统的滤波器类型之外，数字滤波器也是一种常用的设计方法。

数字滤波器是通过数字信号处理的方式实现滤波功能，可以更加灵活地设计和调整滤波特性。

在实际应用中，数字滤波器具有较高的精度和稳定性，逐渐取代了传统的模拟滤波器。

此外，还有一种常用的设计方法是使用集成电路中的滤波器模块。

很多集成电路芯片中已经内置了各种类型的滤波器，可以直接调用并集成到设计中，大大简化了设计过程，并提高了设计的可靠性和稳定性。

总的来说，模拟滤波器设计是电子设计中的一个重要环节，不同的设计方法适用于不同的应用场景。

通过选择合适的滤波器类型，并根据具体需求进行设计和调整，可以实现对信号的精确控制和处理。

在未来的电子设计中，随着技术的发展和进步，模拟滤波器设计方法也将不断进行创新和优化，为电子设备的性能提升提供更多可能性。

滤波器设计步骤

滤波器设计步骤：1、确定滤波器阶数n；2、电路实现形式选择，传递函数的确定；3、电路中元器件的选择，包括运算放大器的选择、阻容值设置等，最后形成电路原理图；4、仿真结果（幅频特性图）及优化设计；5、调试注意事项，确定影响滤波器参数实现的关键元件。

每一种电路按照以上步骤完成设计，本周内完成！1、有源低通滤波器f c =50kHz一、最低阶数的选取主要功能参数为： 1) 带内不平坦度α1=0.5dB2) 阻带衰减α2≥40dB ，这里取45dB 3) 增益G=10 4) 通带范围50kHz使用滤波器设计软件，计算得出：若选取巴特沃斯滤波器，最低阶数为n=9；若选取切比雪夫滤波器，得到同样满足要求的切比雪夫滤波器的最低阶数为n=6。

由于高阶滤波器电路复杂，造价较高，所以在同样满足技术指标的情况下，选取滤波器的最低阶数，即n=6。

二、电路实现形式选择及传递函数的确定实现切比雪夫低通滤波器的电路有许多种，这里选择无限增益多端反馈电路（MFB ），见图1。

MFB 滤波器是一种常用的反相增益滤波器，它具有稳定好和输出阻抗低等优点。

图1 二阶MFB 低通滤波电路图2滤波器的级联如图2所示，电路由三个二阶MFB 低通滤波电路串联实现，在图1所示电路中，当f=0时，C 1和C 2均开路，所以M 点的电压为121R RU U M -= M 点的电流方程 C I I I I ++=321MI 2I 3I 1I CV 2V 1N42322111sC U R U R U U R U U MM M M ++-=- (式1)其中 M U R sCU 3121-= (式2)解式1和式2组成的联立方程，得到每个二阶MFB 低通滤波器的传递函数为3221232132112121111R R C C s R R R R R sC R R U U +⎪⎪⎭⎫ ⎝⎛+++-=最后得出六阶切比雪夫低通滤波器的传递函数为⨯+⎪⎪⎭⎫ ⎝⎛+++-⨯+⎪⎪⎭⎫ ⎝⎛+++-=654326546534532212321321121411111111R R C C s R R R R R sC R R R R C C s R R R R R sC R R U U98652987985781111R R C C s R R R R R sC R R +⎪⎪⎭⎫ ⎝⎛+++-三、电路中元器件的选择使用滤波器设计软件，计算得出每节电路的阻值容值，如图2所示。

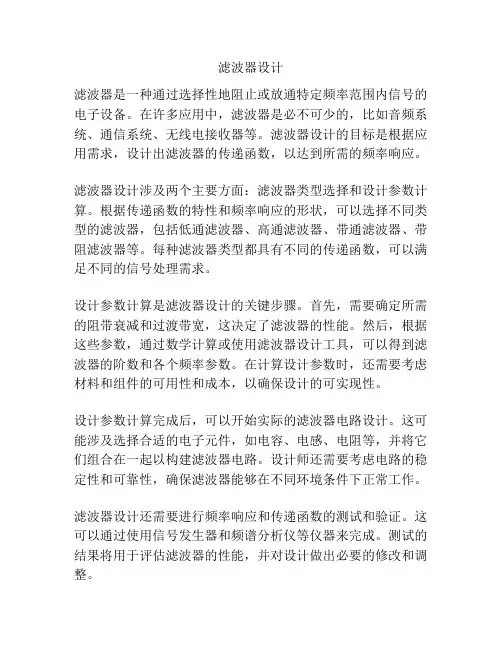

滤波器设计

滤波器设计滤波器是一种通过选择性地阻止或放通特定频率范围内信号的电子设备。

在许多应用中，滤波器是必不可少的，比如音频系统、通信系统、无线电接收器等。

滤波器设计的目标是根据应用需求，设计出滤波器的传递函数，以达到所需的频率响应。

滤波器设计涉及两个主要方面：滤波器类型选择和设计参数计算。

根据传递函数的特性和频率响应的形状，可以选择不同类型的滤波器，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

每种滤波器类型都具有不同的传递函数，可以满足不同的信号处理需求。

设计参数计算是滤波器设计的关键步骤。

首先，需要确定所需的阻带衰减和过渡带宽，这决定了滤波器的性能。

然后，根据这些参数，通过数学计算或使用滤波器设计工具，可以得到滤波器的阶数和各个频率参数。

在计算设计参数时，还需要考虑材料和组件的可用性和成本，以确保设计的可实现性。

设计参数计算完成后，可以开始实际的滤波器电路设计。

这可能涉及选择合适的电子元件，如电容、电感、电阻等，并将它们组合在一起以构建滤波器电路。

设计师还需要考虑电路的稳定性和可靠性，确保滤波器能够在不同环境条件下正常工作。

滤波器设计还需要进行频率响应和传递函数的测试和验证。

这可以通过使用信号发生器和频谱分析仪等仪器来完成。

测试的结果将用于评估滤波器的性能，并对设计做出必要的修改和调整。

总之，滤波器设计是一个复杂而重要的工程任务，需要综合考虑应用需求、设计参数计算、电路设计和性能验证等方面。

只有经过严谨的设计和测试，才能确保滤波器的正常运行和所需的信号处理效果。

滤波器设计是电子工程领域中的关键任务之一。

它在信号处理和通信系统中起着至关重要的作用，用于滤除噪声、改善信号质量、实现频率选择和频率响应等功能。

一个好的滤波器设计应该能够满足特定的应用需求，并具有较低的失真、高的带宽和良好的阻带衰减。

滤波器设计的第一步是选择合适的滤波器类型。

常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器的设计与电路模拟方法介绍

滤波器的设计与电路模拟方法介绍滤波器是电子电路中常用的一种元件，其作用是滤除或改变信号的频率特性。

在电子设备中广泛应用，包括音频设备、通信设备、无线电设备等。

本文将介绍滤波器的设计原理以及常用的电路模拟方法。

一、滤波器的设计原理滤波器的设计原理基于信号的频率特性及滤波器的频率响应特性。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

对于低通滤波器，其频率响应特性是允许低频信号通过而抑制高频信号。

在设计低通滤波器时，首先需确定截止频率。

截止频率是指信号频率被滤波器抑制的程度变为-3dB的频率点。

根据截止频率，可以选取合适的电子元件来设计低通滤波器电路，如RC电路或者RLC电路。

与低通滤波器相反，高通滤波器的频率响应特性是允许高频信号通过而抑制低频信号。

高通滤波器的设计原理与低通滤波器类似，也需要确定截止频率，并选择相应的电子元件进行设计。

带通滤波器则是同时允许一定范围内的频率通过，可以用于筛选特定频率范围内的信号。

其设计原理涉及到中心频率以及带宽的选择。

带阻滤波器，又称为陷波器或拒频器，是抑制特定频率范围内信号的滤波器。

带阻滤波器的设计原理与带通滤波器类似，同样需要选择适当的中心频率以及带宽。

二、电路模拟方法在滤波器的设计过程中，电路模拟方法是一种常用的工具。

通过电路模拟软件，可以模拟出滤波器电路的频率响应和性能表现，有助于设计者理解和优化滤波器的工作原理。

常见的电路模拟软件包括PSPICE、Multisim等。

这些软件提供了丰富的元件模型和电路分析工具，能够模拟出滤波器的频率响应特性，并可以进行参数调整和优化。

在电路模拟过程中，首先需要根据设计要求选择适当的滤波器类型，并确定所需的频率响应特性。

然后，在电路模拟软件中建立相应的电路图，选择合适的元件，并进行参数设置。

接着，通过软件进行仿真分析，并观察滤波器的频率响应曲线。

根据仿真结果，可以对滤波器进行调整和优化，直至达到设计要求。

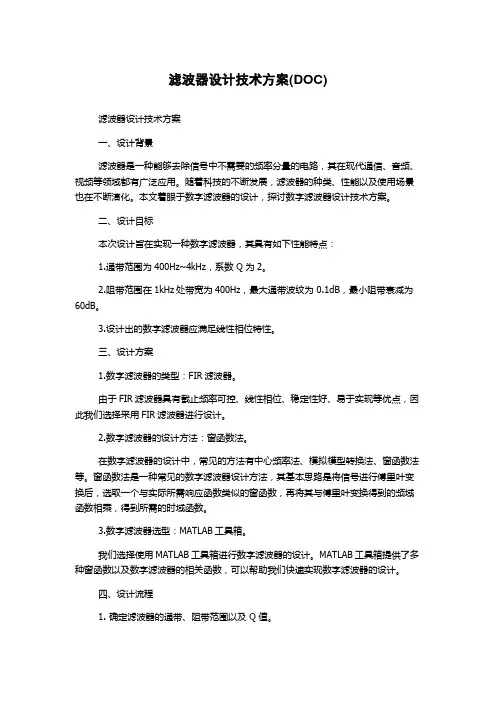

滤波器设计技术方案(DOC)

滤波器设计技术方案(DOC)滤波器设计技术方案一、设计背景滤波器是一种能够去除信号中不需要的频率分量的电路，其在现代通信、音频、视频等领域都有广泛应用。

随着科技的不断发展，滤波器的种类、性能以及使用场景也在不断演化。

本文着眼于数字滤波器的设计，探讨数字滤波器设计技术方案。

二、设计目标本次设计旨在实现一种数字滤波器，其具有如下性能特点：1.通带范围为400Hz~4kHz，系数 Q 为2。

2.阻带范围在1kHz处带宽为400Hz，最大通带波纹为 0.1dB，最小阻带衰减为60dB。

3.设计出的数字滤波器应满足线性相位特性。

三、设计方案1.数字滤波器的类型：FIR滤波器。

由于FIR滤波器具有截止频率可控、线性相位、稳定性好、易于实现等优点，因此我们选择采用FIR滤波器进行设计。

2.数字滤波器的设计方法：窗函数法。

在数字滤波器的设计中，常见的方法有中心频率法、模拟模型转换法、窗函数法等。

窗函数法是一种常见的数字滤波器设计方法，其基本思路是将信号进行傅里叶变换后，选取一个与实际所需响应函数类似的窗函数，再将其与傅里叶变换得到的频域函数相乘，得到所需的时域函数。

3.数字滤波器选型：MATLAB工具箱。

我们选择使用MATLAB工具箱进行数字滤波器的设计。

MATLAB工具箱提供了多种窗函数以及数字滤波器的相关函数，可以帮助我们快速实现数字滤波器的设计。

四、设计流程1. 确定滤波器的通带、阻带范围以及 Q 值。

根据设计目标，我们得到滤波器的通带范围为400Hz~4kHz，系数 Q 为2。

同时，根据阻带范围在1kHz处带宽为400Hz以及最大通带波纹为 0.1dB，最小阻带衰减为60dB这两个条件，我们可以通过MATLAB工具箱计算得到所需的滤波器系数。

2. 选择窗函数。

根据设计方法，我们需要选择一个与实际所需响应函数类似的窗函数。

在实际设计中，常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等多种。

我们需要根据实际需求选择最为合适的窗函数。

01设计举例有源滤波器设计与制作

01设计举例有源滤波器设计与制作有源滤波器是一种使用有源元件（如晶体管或运算放大器等）的滤波器，它可以增加信号的幅度，改变频率响应，并且具有较低的输出阻抗。

本文将详细介绍一个有源滤波器的设计与制作过程。

首先，我们选择一个二阶巴特沃斯低通滤波器作为设计示例。

第一步是选择适当的滤波器类型。

巴特沃斯滤波器是一种常见的滤波器类型，它具有平坦的通频带响应和陡峭的阻频带响应。

在本例中，我们选择一个截止频率为1kHz的巴特沃斯低通滤波器。

第二步是确定滤波器的阶数。

阶数越高，滤波器的斜率会越陡。

在本例中，我们选择一个二阶滤波器，因为它可以提供足够的滤波效果，并且较为容易实现。

接下来，我们需要进行滤波器的电路设计。

有源滤波器的电路通常由一个有源元件（如晶体管或运算放大器）和被动元件（如电阻、电容和电感）组成。

在本例中，我们选择使用一个运算放大器作为有源元件，并结合电容和电阻来构建滤波器。

通过选择合适的电阻和电容数值，我们可以实现所需的截止频率和增益。

在电路设计中，我们需要考虑各个元件的频率特性以及它们之间的相互影响。

通过使用标准的电路设计工具，如SPICE仿真软件，我们可以模拟电路的频率响应并进行优化。

在滤波器电路设计完成后，我们需要进行电路的布局和连接。

在布局设计中，我们应注意减少元件之间的干扰和交叉耦合。

在连接电路时，我们应选择适当的导线和连接器，并确保电路的正确连接。

完成电路的布局和连接后，我们需要对电路进行测试和调试。

通过使用信号发生器和示波器，我们可以检查滤波器的频率响应和增益，并进行必要的调整。

一旦滤波器的设计和调试都完成了，我们可以进行电路的制作。

我们可以选择将电路制作在芯片上或者使用电路板来制作。

在制作电路板时，我们需要进行电路板的布线和钻孔。

通过使用专业的电路板制作设备，我们可以实现高质量的电路板制作。

完成电路板的制作后，我们可以焊接和安装所有的电子元件。

在焊接过程中，我们应注意避免过热和短路。

滤波器的设计

滤波器的设计1.低通滤波器原型滤波器是⼀个⼆端⼝⽹络。

当频率不⾼时，滤波器可以由集总元件的电感和电容构成；但当频率⾼于500MHz时，电路寄⽣参数的影响不可忽略，滤波器通常由分布参数元件构成。

低通滤波器原型是设计滤波器的基础，集总元件低通、⾼通、带通、带阻滤波器以及分布参数元件滤波器，可以根据低通滤波器原型变换⽽来。

常⽤的有通带内最平坦、通带内有等幅波纹起伏、通带和阻带内都有等幅波纹起伏、通带内有线性相位4种响应的情形，对应这4种响应的滤波器称为巴特沃斯滤波器、切⽐雪夫滤波器、椭圆函数滤波器和线性相位滤波器。

低通滤波器原型是假定源阻抗为1\Omega和截⽌频率为\omega_c=1的归⼀化设计。

滤波器的阶数N由滤波器响应的数学表⽰式确定，在低通滤波器原型中N与电感和电容的总数相同。

N值越⼤，阻带内的衰减越快。

2.滤波器的变换在低通滤波器原型中是假定源阻抗为1Ω和截⽌频率为ωc=1的归⼀化设计，为了得到实际的滤波器，必须对前⾯讨论的参数进⾏反归⼀化设计，以满⾜实际源阻抗和⼯作频率的要求。

利⽤低通滤波器原型能够变换到任意源阻抗和任意频率的低通滤波器、⾼通滤波器、带通滤波器和带阻滤波器，变换包括阻抗变换和频率变换2个过程。

从低通滤波器原型到低通、⾼通、带通和带阻滤波器的变换低通滤波器原型变换为低通滤波器、⾼通滤波器、带通滤波器和带阻滤波器的频率变换分别为低通滤波器原型的电感变换到⾼通滤波器、带通滤波器、带阻滤波器时，分别是电容元件、电感与电容的串联、电感与电容的并联。

低通滤波器原型的电容变换到⾼通滤波器、带通滤波器、带阻滤波器时，分别是电感元件、电感与电容的并联、电感与电容的串联。

3.短截线滤波器⼀段终端短路或终端开路的传输线称为短截线。

采⽤短截线⽅法，将集总元件滤波器变换为分布参数滤波器，其中理查德（Richards）变换⽤于将集总元件变换为传输线段，科洛达（Kuroda）规则可以将各滤波器元件分隔。

怎样设计一个有效的滤波器

怎样设计一个有效的滤波器滤波器是信号处理领域的重要工具，用于去除信号中的不需要的频率成分，保留感兴趣的频率内容。

设计一个有效的滤波器需要考虑信号特性、滤波器类型、滤波器参数等多个因素。

本文将介绍几种常见的滤波器设计方法，并提供设计滤波器的步骤和技巧。

一、引言滤波器在电子、通信、音频等领域有广泛的应用。

有效的滤波器设计可以提高系统性能，满足信号处理需求。

本文将介绍如何设计一个有效的滤波器。

二、滤波器设计方法1. 滤波器类型首先确定所需滤波器的类型。

常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

根据信号的频率成分和需求选择合适的滤波器类型。

2. 过渡带宽和截止频率确定滤波器的过渡带宽和截止频率。

过渡带宽是指滤波器从通频带到截止频率的频率范围。

截止频率是指滤波器开始衰减的频率。

3. 滤波器阶数滤波器的阶数决定了滤波器的陡峭程度和频率响应特性。

一般来说，阶数越高，滤波器的性能越好，但设计和实现的复杂度也会增加。

4. 滤波器参数选择选择滤波器的参数，包括通带增益、衰减因子和相位响应等。

根据具体的应用需求确定参数的取值范围。

三、滤波器设计步骤1. 确定滤波器类型和需求：根据信号处理需求和信号特性选择合适的滤波器类型，并确定截止频率和过渡带宽。

2. 设计原型滤波器：根据滤波器类型和参数，设计原型滤波器，如巴特沃斯滤波器、切比雪夫滤波器等。

3. 频率变换：通过频率变换将原型滤波器转换为所需滤波器。

常见的频率变换方法有高通到低通变换、低通到高通变换等。

4. 阶数选择和参数调整：根据设计要求和性能需求选择合适的滤波器阶数，并对滤波器参数进行调整，以满足设计需求。

5. 实现和验证：利用设计的滤波器参数，实现滤波器设计，并进行验证和测试，确保设计满足要求。

四、滤波器设计技巧1. 灵活应用不同滤波器类型：根据实际需求，选择最适合的滤波器类型，如巴特沃斯滤波器适用于平滑频率响应，切比雪夫滤波器适用于快速衰减等。

《模拟滤波器的设计》课件

详细描述
通带平坦度指的是滤波器在通带内的频率响应特性，要求尽可能平坦，以减少对有用信号的失真。阻带衰减指的是滤波器在阻带内的抑制能力，要求尽可能高，以更好地抑制无用噪声。过渡带宽度指的是通带和阻带之间的过渡区域，要求尽可能窄，以减少信号失真。矩形系数用于描述滤波器的非理想特性，要求尽可能接近于1，以实现更好的滤波效果。
培养解决实际问题的能力
本课程注重理论与实践相结合，通过案例分析和实验操作，培养学生解决实际问题的能力，提高其综合素质和就业竞争力。
02
模拟滤波器的基本理论
滤波器的定义与分类
总结词
滤波器是一种用于提取有用信号并抑制无用噪声的电子器件。根据不同的分类标准，滤波器可分为多种类型，如按工作原理可分为模拟滤波器和数字滤波器，按功能可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
详细描述
滤波器的主要功能是从输入信号中提取有用信号，并抑制或去除无用噪声。在实际应用中，根据不同的需求选择不同类型的滤波器。例如，在音频处理中常用低通滤波器去除高频噪声，而在通信系统中则常用带通滤波器提取特定频段的信号。
模拟滤波器的原理
总结词
模拟滤波器利用电路的频率响应特性来实现信号的过滤。通过调整电路中的电阻、电容和电感等元件的参数，可以改变电路的频率响应，从而实现不同类型和性能的滤波。
实际应用案例分析
通过案例分析，展示了模拟滤波器在信号去噪、特征提取和频谱分析等领域的实际应用。
未来研究的方向与展望
新型模拟滤波器的研发
滤波器性能优化
随着信号处理技术的发展，对高性能滤波器的需求不断增加，未来可以研究新型的模拟滤波器及其设计方法。
针对现有模拟滤波器的性能限制，研究如何优化其性能指标，如通带平坦度、阻带衰减和过渡带宽度等。

滤波器的设计和调试技巧

滤波器的设计和调试技巧滤波器在信号处理和电子电路中起着重要的作用，它可以消除干扰和噪声，提取所需信号。

在设计和调试滤波器时，以下是一些重要的技巧和注意事项：1. 确定需求：首先要明确滤波器的目标和需求，例如滤除哪些频率范围的信号、保留哪些频率范围的信号等。

这有助于选择合适的滤波器类型和参数。

2. 确定滤波器类型：常见的滤波器类型包括低通、高通、带通和带阻滤波器。

根据需求选择适当的滤波器类型，并了解其特点和工作原理。

3. 选择滤波器参数：滤波器的参数包括截止频率、通带增益、衰减系数等。

根据需求和系统要求选择合适的参数，并对其进行合理的估计。

4. 滤波器设计方法：根据所选的滤波器类型和参数，可以采用不同的设计方法，如模拟滤波器的巴特沃斯、切比雪夫、椭圆等设计方法，数字滤波器的FIR、IIR等设计方法。

选择适当的设计方法，保证设计的性能和稳定性。

5. 模拟滤波器的设计：对于模拟滤波器，可以通过电路设计软件进行模拟和优化。

根据所需的频率响应，选择合适的电路拓扑结构，优化电路元件的数值和布局，进行仿真验证。

6. 数字滤波器的设计：对于数字滤波器，可以通过MATLAB等软件进行设计和仿真。

选择合适的滤波器结构，根据所需的频率响应设计滤波器的传递函数，进行数字滤波器的实现和优化。

7. 滤波器的调试：完成滤波器设计后，需要进行调试和验证。

可以通过输入不同的信号，并观察输出的频谱和波形，验证滤波器的性能是否满足需求。

如果有问题，需要进行调整和优化。

8. 附加电路的考虑：在滤波器设计和调试过程中，需要考虑一些附加电路的因素，如阻抗匹配电路、抗干扰电路等。

这些电路可以提高滤波器的性能和稳定性。

9. 熟练使用仪器设备：在滤波器的调试过程中，合理使用示波器、信号发生器、频谱分析仪等仪器设备，可以更好地对滤波器的性能进行测试和分析。

10. 反馈和改进：设计和调试滤波器是一个循序渐进的过程，可能需要多次调整和优化。

根据实际应用中的反馈信息和需求，不断改进和完善滤波器的设计。

怎样设计一个模拟滤波器电路

怎样设计一个模拟滤波器电路滤波器是电子电路中常见的一种设备，用于去除信号中的噪音或者对信号进行调节。

设计一个模拟滤波器电路需要考虑多个方面，包括滤波器的类型、滤波器的参数选择、电路的设计和测试等。

下面将以一个低通滤波器为例，介绍怎样设计一个模拟滤波器电路。

1. 滤波器的类型选择滤波器根据频率响应的不同可以分为低通、高通、带通、带阻等类型。

在设计之前，需要明确滤波器的类型。

本文以低通滤波器为示例，其主要功能是传递低频信号而抑制高频信号。

2. 滤波器参数选择在设计滤波器时，需要根据实际需求选择合适的参数。

主要参数包括截止频率、衰减比、增益等。

截止频率是指滤波器开始起作用的频率点，衰减比是指截止频率点对应的信号衰减程度，增益是指在通带内信号的放大倍数。

3. 滤波器电路设计根据选择的滤波器类型和参数，可以开始进行电路设计。

一个常用的低通滤波器电路是RC电路，由一个电阻R和一个电容C组成。

具体设计步骤如下：- 确定截止频率：根据所需的截止频率，选择合适的电阻和电容数值。

截止频率的计算公式为fc=1/(2πRC)，其中fc为截止频率，R为电阻值，C为电容值。

- 计算阻抗：根据电容C的数值计算在截止频率处的阻抗Xc，公式为Xc=1/(2πfcC)。

通过R和Xc组成的电阻分压，可以实现对高频信号的衰减。

- 确定增益：根据需要可以调整电阻R的数值，来改变通带内信号的增益。

- 组装电路：根据设计得到的电阻和电容数值，按照电路图进行电路的组装。

可以使用实际的电子元件或者使用电路仿真软件进行验证和测试。

4. 电路测试与优化设计完成后，需要进行电路的测试和调优，以确保电路的性能符合要求。

可以使用示波器、频谱仪等测试工具对滤波器的频率响应、增益和衰减比进行测量分析。

在测试过程中，可以根据实际情况对电阻和电容进行调整，以达到满足设计要求的性能指标。

同时，还可以进行信号源的变化和干扰信号的加入来测试滤波器在不同工作条件下的性能表现。

模拟滤波器(3)

Ha ( j ) 2 Ha ( j )Ha*( j )
Ha (s)Ha (s) s j
2、巴特沃斯低通滤波器的设计方法
(1) 巴特沃斯低通滤波器的幅度平方函数|Ha(jΩ)|2 用下式表示：
Ha(
j
)
2
பைடு நூலகம்
1
1
c
2N
N越大，越接近理想滤波器， N越大，滤波器的实现也越复杂。
(2)幅度平方函数极点分布及Ha(s)的构成
令：sp
s p
,
ksp
10 p 101 10s 101
N lg ksp
lg sp
用上式求出的N可能有小数部分，应取大于等于N的最小整数。
关于3dB截止频率Ωc，如果技术指标中没有给出，可以按照下面两式求出：
1
p c
2N
10 p
10
c
p (10 p
10
1
1) 2N
1
s c
2 N
pk e 2 2N , k 0,1, , N 1
Ha ( p)
b0
b1 p
1 bN 1 p N 1
pN
(3) 将Ha(p)去归一化。将p=s/Ωc代入Ha(p)，得到实际的滤波器传输函数Ha(s)。
Ha (s) Ha ( p) p s c
例：已知通带截止频率fp=5kHz，通带最大衰减p=2dB，阻带截止频率fs=12kHz，阻带最小衰减s=30dB，按照以上技术指标设计巴特沃斯低通滤波器。
(3) 频率归一化
由于各滤波器的幅频特性不同，为使设计统一，将所有
的频率归一化。这里采用对3dB截止频率Ωc归一化，归一
化后的Ha(s)表示为

模拟滤波器设计很难？8张图给你一个包教包会的工具

模拟滤波器设计很难？8张图给你一个包教包会的工具器件选择对电路设计来说至关重要。

在最终开始生产前，通过仿真和原型制作验证器件选择是否正确，是极为重要的！那么，您对设计中选择了合适的元件有多大自信呢？如果在仿真前有个工具能精调您的选择会怎么样？模拟滤波器设计向导就是这样一种用于现实运算放大器的实用设计工具。

这款工具让您不必再苦寻滤波器建议，助您设计出具备所需特性的低通、高通或带通滤波器，且准备时间更短（图1）。

此外，它提供了对滤波器的理论预期和实际性能的严谨分析。

图1. 滤波器类型滤波器设计向导的工作原理是什么呢？这些建议只是基于通带和阻带定义吗？不，远不止于此。

它涵盖了从定义特性到滤波器响应特性的整个过程，如图2所示。

您可以通过这个选项选择滤波器响应的类型（如巴特沃兹、贝塞尔、切比雪夫等），定义从通带到阻带的转换。

您还可以在较少级电路拓扑或快速建立电路拓扑间做选择。

图2. 在幅度视图定义特性通过各种可用视图（例如幅度、相位、阶跃响应、功率和噪声），模拟滤波器向导工具让您可以检查特征参数更改时的性能变化。

如图2和图3所示，幅度和相位视图可以帮助您了解信号的相位和幅度影响。

图3. 相位视图级视图显示了运算放大器滤波器各级特征参数及其特性（图4）。

这个视图便于分级了解滤波器。

图4. 滤波器级视图过冲和振铃定义波形的失真，这可通过从阶跃响应视图（图5）获得的滤波器阶跃响应进行分析。

图5. 滤波器的阶跃响应理论特性确定后，下一步就是电路设计，如图6所示。

这时，模拟滤波器向导工具根据指定的优化类型（如功率、噪声或电压范围）给出建议。

您可以选择使用建议器件或自己选择。

图6. 元件选择虽然模拟滤波器向导工具按所需特性选择了最合适的器件，但是找到并使用和建议完全一致的器件可能很难或不切实际。

因此，您可以通过元件容差功能灵活选择电阻和电容容差（图7）。

同时，您还可以查看调整容差对滤波器性能的影响。

图7. 定义元件容差图8显示了使用正确放大器的最终电路设计，以便您进行电路仿真或原型制作。

滤波器的设计与实现

滤波器的设计与实现滤波器是信号处理中常用的工具，用于改变信号的频率特性。

滤波器可以将一些频率范围内的信号增强或削弱，以实现信号滤波、去噪、降低干扰等功能。

本文将介绍滤波器的设计与实现过程，包括滤波器的基本原理、滤波器的分类、滤波器设计的目标和方法以及滤波器的实现技术。

滤波器的基本原理是通过改变信号的频率响应来实现信号的滤波效果。

频率响应描述了滤波器对不同频率信号的响应程度，是滤波器设计的核心概念。

常用的频率响应曲线包括低通、高通、带通和带阻等。

根据不同的频率响应曲线，滤波器可以分为不同的类型。

低通滤波器通过削弱高频信号，保留低频信号；高通滤波器通过削弱低频信号，保留高频信号；带通滤波器可以通过选择一个频率范围内的信号来增强或削弱；带阻滤波器可以通过选择一个频率范围内的信号来减弱或削弱信号。

不同类型的滤波器适用于不同的应用场景。

在滤波器设计过程中，需要明确滤波器的设计目标，根据设计目标选择合适的设计方法。

常见的滤波器设计目标包括：滤波器的频率响应曲线、滤波器的通带和阻带宽度、滤波器的截止频率等。

滤波器的设计方法包括：模拟滤波器设计方法和数字滤波器设计方法。

模拟滤波器设计方法利用模拟电路设计滤波器，数字滤波器设计方法通过数字信号处理算法设计滤波器。

滤波器的实现技术包括模拟滤波器和数字滤波器。

模拟滤波器是利用模拟电路实现滤波器，可以利用电容、电感和放大器等元器件构建滤波器电路。

模拟滤波器具有实时性好、频率范围宽等特点，适用于一些对实时性要求较高的应用场景。

数字滤波器是利用数字信号处理器实现滤波器，通过数字信号处理算法对输入信号进行处理。

数字滤波器具有设计灵活、抗干扰性强等特点，适用于一些对信号处理精度和稳定性要求较高的应用场景。

综上所述，滤波器的设计与实现涉及到滤波器的基本原理、滤波器的分类、滤波器设计的目标和方法以及滤波器的实现技术。

滤波器的设计需要明确设计目标，选择合适的设计方法，并结合实际应用场景考虑滤波器的实现技术。

18滤波

3.3滤波3.3.1概述由于测量环境的各种电子干扰及测量系统本身的影响，通常测量信号中会带有多种频率成分的噪声；有时，甚至输入信号被噪声淹没。

在这种情况下，就需要抑制噪声，提高系统的信噪比。

滤波器作为一种选频电路，可让有用的信号频率通过，让无用的噪声频率成分衰减。

1. 频率通带、阻带及截止频率的定义对于一个滤波器，能通过它的频率的范围称为该滤波器的频率通带，被它抑制或衰减的频率范围称为频率阻带，通带与阻带的交界点称为截止频率。

2.滤波器的分类滤波器可按不同的方法进行分类，常见的有以下五种分类方法：⑴按通频带分类，滤波器可分为：低通、高通、带通、带阻和全通滤波器； ⑵按处理的信号的性质分类，可分为：模拟滤波器和数字滤波器两大类；⑶按滤波器的电路中是否含有有源元件，可分为：有源滤波器和无源滤波器；⑷按以何种方法逼近理想滤波器来分类，可分为：巴特沃斯滤波器、切贝雪夫滤波器和贝塞尔滤波器；⑸按滤波器电路的特性分类，可分为：一阶滤波器、二阶滤波器……等等。

(a)低通 (b)高通(c)带通 (d)带阻图3-72 滤波器的幅频特性3.滤波器的幅频特性图3-72为低通、高通、带通、带阻滤波器的幅频特性。

其中图(a)是低通滤波器，从0到2f 频率之间，幅频特性平直，它可使信号中低于2f 的频率成分几乎不受衰减地通过，而高于2f 的频率成分受到极大的衰减。

图(b)为高通滤波器，与低通滤波器相反，从频率1f 到∞，其幅频特性平直，它使信号中高于1f 的频率成分几乎不受衰减地通过，而低于1f 的频率成分将受到极大地衰减；图(c)为带通滤波器，它的通频带在21~f f 之间，它使信号中高于1f 而低于2f 的频率成分可不受衰减地通过，而其它成分受到衰减；图(d)为带阻滤波器，特性与带通滤波器刚好相反。

应该指出，在每种滤波器中，在通带与与阻带之间都存在一过渡带，在此带内，信号受到不同程度的衰减，这个过渡带是实际滤波器不可避免的。

DSP_18IIR数字滤波器_2

第四节 IIR数字滤波器的设计方法
Design of IIR Digital Filters
1
IIR数字滤波器的设计方法
Design of IIR Digital Filters

冲激响应不变法实现模拟滤波器到数字滤波器
的转换

双线性变换法实现模拟滤波器到数字滤波器的转换

利用上述两种方法设计数字巴特沃斯低通滤波器和数字切比雪夫滤波器
1 2 H z H a s j r T r T
10
IIR数字滤波器的设计方法－－－冲激响应不变法
Design of IIR Digital Filters
1 2 H z H a s j r T r T
2 / T
的横带重复地映射成整个 z 平面。
j
3 T
s 平面
Im
z 平面
单位圆

T
T 3 T

Re
1
12
IIR数字滤波器的设计方法－－－冲激响应不变法
Design of IIR Digital Filters
现在讨论用冲激响应不变法得到的数字滤波器与所参照的模拟滤波器的频率响应之间的关系。令 z e j 和
双线性变换也是一种由 s 平面到 z 平面的映射过程，定义为
2 1 z 1 s T 1 z 1
因此
H z H a s s 2 1 z 1
T 1 z 1
s j ， T
，得
1 2 1 2 j H e H a j j r Ha j j r T r T T r T T
该式表明，数字滤波器的频率响应是模拟滤波器频率响应的周期延拓。重复周期为 2 T

18阶巴特沃兹有源低通滤波器设计

18阶巴特沃兹有源低通滤波器设计王万生关恩明（中国电子科技集团第49研究所，黑龙江哈尔滨 150001）摘要：在进行高冲击测量时，高频信号的干扰也会对我们希望得到的冲击加速度信号产生影响，对数据的采集和判断产生影响。

对此我们设计了有源低通滤波电路，消除高频信号的干扰，保证采集到的数据的有效性和真实性。

本文给出了十八阶巴特沃兹有源低通滤波器的设计方法和设计实例，通过multisim电路仿真试验能够得到一个性能优良的十八阶有源低通滤波器。

关键词：巴特沃兹；低通滤波器；１概述低通滤波器ＬＰＦ是滤除噪声用得最多的滤波器。

由于对带内不平度和带外衰减的严格要求，有时需要十阶以上有源低通滤波器。

我们设计一个十八阶巴特沃兹有源低通滤波器。

并使用multisim电子电路仿真软件进行性能仿真。

2 频响曲线的选择有一些参数是用来表征滤波器的性能的，最常见的是频率响应。

当给出频率响应指标时就必须选择一种滤波器以满足这些要求。

可以通过把要求的频率响应变换到截止频率为1rad/s的归一化低通形式，与归一化后响应和截止频率也是1rad/s的归一化低通滤波器去想进行比较。

然后从这些曲线中确定一个满足要求的低通滤波器，对所选的滤波器的归一化元件值进行变换或去归一化，就可以得到最终设计。

现代网络理论提供很多不同幅度与频率形状的幅频特性曲线。

对传递函数加以各种约束，用解析方法可以导出这些曲线。

低通相应的几种主要类型是巴特沃兹响应、切比雪夫响应、线性相位响应、瞬态响应、同步调谐响应以及椭圆响应。

除椭圆响应以外，其他所有响应的3dB截止频率都归一化到1rad/s 。

理想低通滤波器的巴特沃兹逼近是基于零频率处的平坦响应比其他频率处的响应更重要的假设。

其归一化传递函数是全极点型的，全部跟都在单位圆上。

在1rad/s处的衰减为3dB。

通过巴特沃兹逼近可以得到一个中等衰减陡度和可以接受瞬态特性的滤波器与其他多数类型滤波器相比，其元件值比较合乎实际且精度要求稍宽。
