如今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂,阀门型号的标准化对阀门的设计、选用提供了方便。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

标准阀门型号表示方法
阀门型号编制方法通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

一单元、阀门类型(代号):
二单元、阀门传动方式(代号):
三单元、阀门连接方式(代号):
四单元、阀门结构形式(代号):
蝶阀结构形式(代号):
闸阀结构形式(代号):
球阀结构形式(代号):
止回阀结构形式(代号):
截止阀、节流阀和柱塞阀结构形式(代号):
隔膜阀结构形式(代号):
旋塞阀结构形式(代号):
安全阀结构形式(代号):
减压阀结构形式(代号):
疏水阀结构形式(代号):
排污阀结构形式(代号):
五单元、阀门密封材质(代号):
六单元、阀门公称压力(代号):
阀门公称压力数值用阿拉伯数字直接表示,它是MPa的10倍。

压力1.0MPA 即是DN=1.0MPA 公称压力为10公斤。

表示阀门的公称压力!
七单元、阀门阀体材料(代号):。

阀门型号表示法

阀门型号表示法

阀门产品型号的表示方法

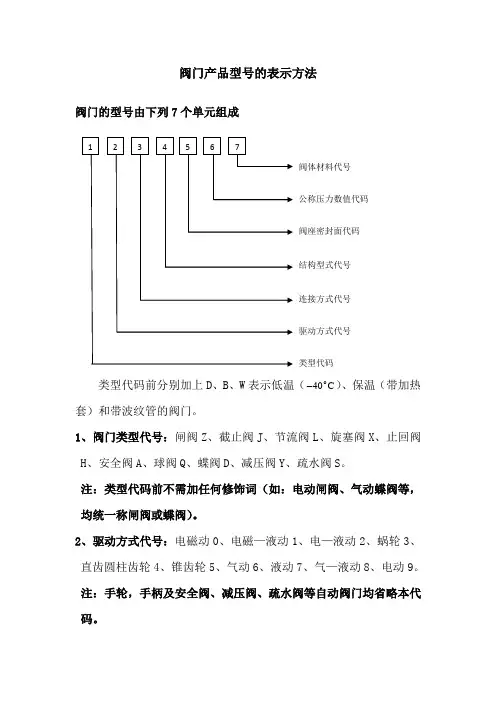

阀门的型号由下列7个单元组成
类型代码前分别加上D、B、W表示低温(o
40C
)、保温(带加热套)和带波纹管的阀门。

1、阀门类型代号:闸阀Z、截止阀J、节流阀L、旋塞阀X、止回阀
H、安全阀A、球阀Q、蝶阀D、减压阀Y、疏水阀S。

注:类型代码前不需加任何修饰词(如:电动闸阀、气动蝶阀等,均统一称闸阀或蝶阀)。

2、驱动方式代号:电磁动0、电磁—液动1、电—液动2、蜗轮
3、直齿圆柱齿轮
4、锥齿轮
5、气动
6、液动
7、气—液动
8、电动9。

注:手轮,手柄及安全阀、减压阀、疏水阀等自动阀门均省略本代码。

3、联接形式代号:内螺纹1、外螺纹2、法兰
4、焊接6、对夹7、卡箍8、卡套9。

5、阀座密封面代码:铜合金T 、橡胶X (或53X X ,)、尼龙塑料N 、
氟塑料F (或2344046F F F F F ,,,,)、合金钢H 、硬质合金Y 、衬胶J 、衬
铅Q 、搪瓷C 、渗硼钢P 。

6、公称压力用数值代码:其数值是以MPa 为单位压力值的10倍如
1.6MPa 即写为16。

7、阀体材料代码:灰铸铁Z 、可锻铸铁K 、球墨铸铁Q 、铜T 、碳钢
C 、铬镍钼合金钢I 、不锈钢P (1Cr18Ni9Ti )、铬镍钼不锈钢R 、铬钼钒合金钢V 。

注:公称压力PN 1.6MPa ≤的灰铸铁和公称压力PN 2.5MPa ≥的碳钢阀均省略本代码(如:D941H-16C DN100 即电动、法兰联接蝶阀,密封材质为H ,1.6MPa ,阀体碳钢)。

说明:其中序号与阀门型号各单元对应。

采购中心计划部。

阀门型号表示方法

阀门型号表示方法

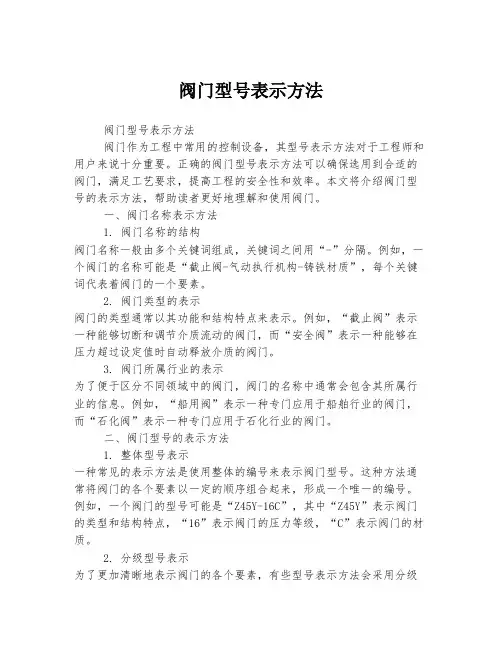

阀门型号表示方法阀门型号表示方法阀门作为工程中常用的控制设备,其型号表示方法对于工程师和用户来说十分重要。

正确的阀门型号表示方法可以确保选用到合适的阀门,满足工艺要求,提高工程的安全性和效率。

本文将介绍阀门型号的表示方法,帮助读者更好地理解和使用阀门。

一、阀门名称表示方法1. 阀门名称的结构阀门名称一般由多个关键词组成,关键词之间用“-”分隔。

例如,一个阀门的名称可能是“截止阀-气动执行机构-铸铁材质”,每个关键词代表着阀门的一个要素。

2. 阀门类型的表示阀门的类型通常以其功能和结构特点来表示。

例如,“截止阀”表示一种能够切断和调节介质流动的阀门,而“安全阀”表示一种能够在压力超过设定值时自动释放介质的阀门。

3. 阀门所属行业的表示为了便于区分不同领域中的阀门,阀门的名称中通常会包含其所属行业的信息。

例如,“船用阀”表示一种专门应用于船舶行业的阀门,而“石化阀”表示一种专门应用于石化行业的阀门。

二、阀门型号的表示方法1. 整体型号表示一种常见的表示方法是使用整体的编号来表示阀门型号。

这种方法通常将阀门的各个要素以一定的顺序组合起来,形成一个唯一的编号。

例如,一个阀门的型号可能是“Z45Y-16C”,其中“Z45Y”表示阀门的类型和结构特点,“16”表示阀门的压力等级,“C”表示阀门的材质。

2. 分级型号表示为了更加清晰地表示阀门的各个要素,有些型号表示方法会采用分级的方式。

例如,“Z45Y-16C”可以拆分为“Z型截止阀-Y型”、“16级”和“C材质”,分别表示阀门的类型和结构特点、压力等级和材质。

3. 编码型号表示为了方便记录和查询,有些阀门厂家会采用编码的方式来表示阀门型号。

编码型号通常由一串字符组成,每个字符代表着阀门的一个要素,如阀门类型、结构特点、压力等级、材质等。

阀门型号的编码要素通常在阀门的技术手册中有详细说明。

三、阀门型号表示的注意事项1. 确保准确性在表示阀门型号时,需要确保每个要素的准确性。

阀门表示方法

阀门表示方法

v1.0 可编辑可修改1.阀门的型号编制方法如下:2.类型代号用汉语拼音字母表示,表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3.传动方式代号用阿拉伯数字表示,表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。

(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

广州永昌阀门有限公司座落于广东省广州市天河区,致力于为全国机械行业设备用户提供高性价比、高品质、完善售后服务的阀门管件解决方案。

我司创建于1988年,是集研制、开发、销售与服务为一体的大型阀门高新技术企业。

公司拥有高精密度的数控车床,引进先进的CAD、CAM计算机辅导系统,并已通过了ISO9002国际质量体系认证。

现我公司产品畅销北京上海天津重庆河北湖南山西江苏山东安徽湖北河南浙江江西福建广东广西海南辽宁吉林四川贵州云南西藏陕西甘肃宁夏青海新疆各个省区市,目前正积极开拓国际市场。

本公司的产品主要有:1、阀门系列产品:有不锈钢闸阀、截止阀、球阀;铸钢闸阀、截止阀、球阀;电磁阀以及各种常用阀门,可以为客户提供国标、美标、日标、德标、非标等几十个系列多种规格的阀门产品。

2、管件系列产品:弯头、三通、大小头、翻边、管帽,可为客户提供国标、非标等丝扣管件、焊接管件、快装管件、卡箍、钢管支架、薄壁不锈钢管材等系列管件及其配套产品。

3、法兰系列产品:普通不锈钢、304不锈钢材质的锻打法兰,以平焊法兰为主,公称压力有6P、10P、16P、25P等,公称直径有DN10——1600等29个规格产品广泛应用于石化、制药、食品、石油、天然气、市政环保等行业,产品畅销全国各地。

阀门符号及图例

阀门符号及图例

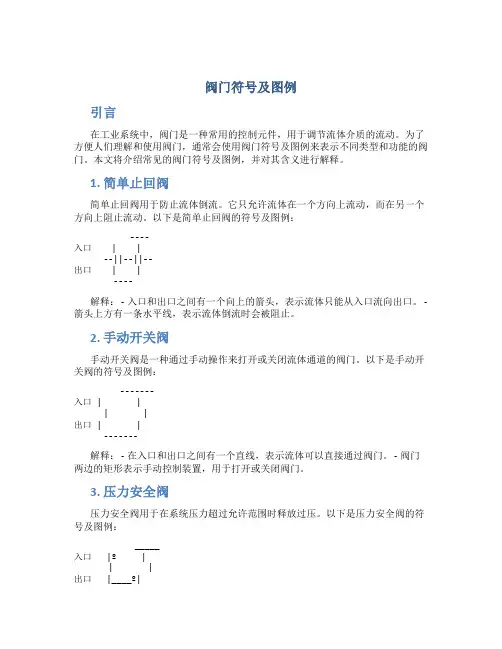

阀门符号及图例引言在工业系统中,阀门是一种常用的控制元件,用于调节流体介质的流动。

为了方便人们理解和使用阀门,通常会使用阀门符号及图例来表示不同类型和功能的阀门。

本文将介绍常见的阀门符号及图例,并对其含义进行解释。

1. 简单止回阀简单止回阀用于防止流体倒流。

它只允许流体在一个方向上流动,而在另一个方向上阻止流动。

以下是简单止回阀的符号及图例:----入口 | |--||--||--出口 | |----解释: - 入口和出口之间有一个向上的箭头,表示流体只能从入口流向出口。

- 箭头上方有一条水平线,表示流体倒流时会被阻止。

2. 手动开关阀手动开关阀是一种通过手动操作来打开或关闭流体通道的阀门。

以下是手动开关阀的符号及图例:-------入口 | || |出口 | |-------解释: - 在入口和出口之间有一个直线,表示流体可以直接通过阀门。

- 阀门两边的矩形表示手动控制装置,用于打开或关闭阀门。

3. 压力安全阀压力安全阀用于在系统压力超过允许范围时释放过压。

以下是压力安全阀的符号及图例:_____入口 |º || |出口 |____º|解释: - 入口和出口之间有一个圆形,表示流体可以通过阀门。

- 圆形上方的线条表示压力释放出口,用于释放过压。

4. 调节阀调节阀用于调节流体介质的压力、流量和温度等参数。

以下是调节阀的符号及图例:-------入口 | || |出口 | |--|-解释: - 在入口和出口之间有一个直线,表示流体可以直接通过阀门。

- 直线上方有一个矩形和一条斜线,表示调节阀的调节装置。

5. 电磁阀电磁阀是一种通过电磁操控来打开或关闭流体通道的阀门。

以下是电磁阀的符号及图例:------入口 | --* || / | |出口 | * --|------解释: - 在入口和出口之间有一个直线,表示流体可以直接通过阀门。

- 直线上方有一个斜线和一个箭头,表示电磁操控装置。

国标闸阀型号表示方法

国标闸阀型号表示方法

国标闸阀型号表示方法
国标闸阀型号表示方法是标准化的命名规则,用于区分不同规格的闸阀。

根据
国标闸阀型号表示方法,闸阀的型号一般由字母和数字组成。

首先,字母部分表示阀门的结构形式和功能特点。

常见的字母表示如下:
1. Z:表示闸阀;
2. Y:表示蜗轮传动闸阀;
3. Q:表示蜗杆传动闸阀;
4. X:表示关闭体为平板型闸阀;
5. H:表示高温用闸阀。

接着,数字部分表示闸阀的规格和尺寸。

一般来说,数字越大,表示闸阀的规
格越大。

其中,数值1-20表示对应的闸阀规格,例如1表示DN50,2表示DN65,3表示DN80,以此类推。

除了以上规范的字母和数字,闸阀型号中还可能包含一些特殊符号或附加信息,用于表示特殊的功能要求或技术要求。

例如,一个闸阀型号为Z45表示:这是一种闸阀,规格为DN450。

总之,国标闸阀型号表示方法通过字母和数字的组合,准确描述了闸阀的结构
形式、功能特点和规格尺寸,为用户选择和使用闸阀提供了方便。

阀门标识大全及表示方法

阀门标识大全及表示方法

阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。

阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

其中,类型代号用汉语拼音字母表示,如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。

各类阀门型号含义如下:闸阀(Z):0表示电磁动,1表示内螺纹,2表示外螺纹,或衬里(见下表:阀门结构形式)。

截止阀(J):1表示电磁或液动。

节流阀(L):2表示电一液动,3表示法兰(用于双弹簧安全阀)。

球阀(Q):3表示蜗轮阀,4表示法兰。

蝶阀(D):4表示正齿轮转动,5表示伞齿轮转动,6表示焊接,7表示对夹,8表示卡箍,9表示卡套阀。

隔膜阀(G):5表示法兰(用于杠杆式、安全门、单弹簧安全门)。

安全阀(A):6表示气动,7表示液动,8表示气一液动,9表示电动。

减压阀(Y):XXX表示。

疏水阀(S):XXX表示。

阀门型号中的各个参数都有其特定的代号,如汉语拼音、数字、字母等,用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

例如,阀门型号中的汉语拼音字母代号表示阀门类型,数字表示公称压力,字母表示传动方式等。

阀门型号中的阀座密封面或衬里材料也有其特定的代号,如T表示铜合金,H表示合金钢,B表示锡基轴,Y表示硬质合金,X表示橡胶,XXX表示硬橡胶,SA表示聚四氟乙烯,SB表示聚三氟乙烯,SC表示聚氟乙烯,SD表示酚醛塑料,SN表示尼龙,F表示氟塑料,P表示皮革(渗硼钢),S表示塑料,D表示渗氮钢,XXX表示衬胶,TC表示搪磁,CS表示衬塑料,CQ表示衬铅,W表示密封圈由阀体加工。

阀门型号中的公称压力数值用kg/m2表示,阀体材料代号用汉语拼音字母和数字表示,如Z表示灰铸件,X表示可锻铸铁,Q表示球墨铸铁,T表示铜合金,B表示铅合金,II表示铬钼合金钢,L表示铬合金,P表示铬镍钛钢,V(II)表示铬钼钒合金钢,R表示铬镍钼钛钢,C表示碳钢(一般不表示),G表示硅铁。

阀门型号的表示方法

阀门型号的表示方法

J代表截止阀,2代表外螺纹,1代表直通式,W表示阀体直接加工的阀座密封面-160代表工程压力是16Mpa,P代表阀门材阀门型号编制方法:JB308-75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1、阀门的型号编制阀门的型号由7 各单元组成,其含义如下所示。

1)1)类型代号:类型代号用汉语拼音字母表示,如表1-39 所示。

2)传动方式代号:按表1-40 的规定,用阿拉伯数字表示。

3)连接形式代号:按表1-41 的规定,用阿拉伯数字表示。

4)结构形式代号:阀门的结构形式代号用阿拉伯数字表示。

闸阀按表1-42 的规定;截止阀、柱塞阀和节流阀按表1-43 的规定;球阀按表1-44 的规定;蝶阀按表1-45 的规定;隔膜阀按表1-46 的规定;旋塞阀按表1-47 的规定;止回阀按表1-48 的规定;安全阀按表1-49 的规定;减压阀按表1-50 的规定;蒸汽疏水阀按表1-51 的规定;排污阀按表1-52 的规定。

5)阀座密封面或衬里材料代号:阀座密封面或衬里材料代号用汉语拼音字母表示,按表1-53 的规定。

6)公称压力代号:用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力值的10 倍。

用于电站工业的阀门,当介质最高温度超过530℃时,其数值是以兆帕(MPa)为单位的工作压力值的10 倍。

7)阀体材料代号:用汉语拼音字母表示,按表1-54 的规定,PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

表1-39 阀门的类型代号表1-40 阀门的传动方式代号阀门类型代号阀门类型代号安全阀A 球阀Q料是不锈钢材质。

蝶阀D 疏水阀S隔膜阀G 柱塞阀R上回阀和底阀 H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z排污阀P注:低温(低于-40℃)、保温(带加热套)和带波纹管的阀门、抗硫的阀门,在类型代号前面分别加汉语拼音字母D、B、W和K。

阀门型号的表示方法

阀门型号的表示方法

阀门型号的表示方法阀门产品型号表示方法由七个单元组成,用来表示阀门类别、传动方式、连接形式、结构形式、密封面或衬里村料、公称压力及阀体材料。

1.阀门型号各单元表示意义第七单元表示材料 第五单元表示阀座密封或衬里材料(1)第一单元——阀门类型表示法(见表8—1) 表8—1 阀门类型表示法分别加注代号“D ”、“B ”和“W ”。

(2)第二单元——传动方式表示法(见表8-2)表8-2 传动方式表示法注1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀,省略本代号。

注2.对于气动或液动:常开式用6K 、7K 表示;常闭式用6B 、7B 表示;气动带手动用6s 表示;防爆电动用9B 表示。

(3)第三单元——连接形式表示方法表8-3 连接形式表示法 表8-4 闸阀结构形式表示方法表8-5 截止阀和节流阀结构形式表示法表8-7 蝶阀结构形式表示法表8-10 止回阀和底阀结构形式表示法(5)第五单元——阀座密封面或衬里材料表示法(见表8-14)表8-14 阀座密封面或衬里材料表示法注1.有*记号的材料代号是过去曾用过的代号注2.由阀体直接加工的阀座密封面材料代号用“W”表示。

注 3.当阀座和阀瓣(闸板)密封面材料不同时,用低硬密度材料代号表示(隔膜阀除外)。

(6)第六单元——公称压力表示法公称压力直接用压力数值表示,并用短横线与前五个单元分开。

(7)第七单元——阀体材料表示法(见表8-15)表8-15 阀体材料表示法阀体材料代号阀体材料代号阀体材料代号注1.有*记号的材料代号是过去曾用过的材料代号。

注2.对于PN≦1.6MPa的灰铸铁阀体和PN≧2.5MPa的碳素钢阀体,则省略本单元。

2.阀门型号的举例阀门产品的名称统一按传动方式、连接形式和结构形式三项确定,现举例如下:(1)Z944W——1.0型,表明电动机驱动,法兰连接,明杆平行式双闸板,密封面由阀体直接加工,公称压力为1.0MPa,阀体为灰铸铁的闸阀。

阀门型号表示方法

阀门型号表示方法

阀门型号表示方法(JB 308-75)
1、阀门型号各单元表示的意义:
阀体材料
阀座密封面或衬里材料 结构形式 连接形式 传动方式 阀门类型
2、第一单元―――阀门类型表示方法:
代号前分别加注代号“D “、“B “和“W “。

3、第二单元――传动方式表示方法:
4、第三单元――连接形式表示方法
4、第三单元――结构形式表示方法
6、第五单元――阀座密封面或衬里材料表示方法
注:1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。

7、第六单元――公称压力表示方法
公称压力用压力数值(MP A数值的十倍)表示,并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法
9、阀门型号举例
J11T-16K:截止阀,内螺纹连接,直通式,銅合金密封面,公称压力为PN1.6MP A,阀体材料
为可锻铸铁。

Z44W-16C:闸阀,法兰连接,明杆,平行式双闸板,由阀体直接加工的密封面,公称压力
PN1.0MP A,阀体材料为可锻铸铁。

A47H-16C:安全阀,法兰连接,不密封,代扳手弹簧微启式,合金钢密封面,公称压力
PN1.6MP A,阀体材料为碳素钢。

10、截止阀
11、闸阀
12、球阀
13、止回阀
14.疏水器。

阀门产品型号表示方法及各符号含义

阀门产品型号表示方法及各符号含义

暗杆楔式
单闸板 双闸板
直通式
球 浮动
L形

T形
三通式
固定
直通式
蝶 阀
杠杆式 垂直板式
斜板式
屋脊式
隔膜 阀
截止式
闸板式
升降
止回 阀和
直通式 立式 单瓣式
底阀 旋启
多瓣式
双瓣式
直通式
旋 填料
T形三通通式

四通式
阀 油封
直通式 T形三通通式
带散热片
全启式
封闭
微启式 全启式
安弹
全簧
带扳手

不封闭
全启式 双弹簧微启式
按JB/T 308-1975《阀门型号编制方法》,阀门产品型号由下列7个单元组成
123456 7
阀体
公称





1 --- 用
表 阀门类型型号
阀门类型 代号
阀门类型
代号
闸阀
Z
球阀
Q
截止阀
J
蝶阀
D
节流阀
L
隔膜阀
G
旋塞阀
X
减压阀
Y
止回阀
H
疏水阀
S
安全阀
A
注:低温(低于-40°C)、保温(带加热套)和带波纹管的
表示。
在5 和 6之 6 —公称压力代号用阿拉伯数字表示,用数值
是以兆帕(MPA)为单位的公称压力值的10倍。
7 —阀体材料代号用汉语拼音字母表示,按下表规定
阀体材料 灰铸铁
可锻铸铁 球墨铸铁 铜、钢合金
代号 Z K Q T
阀体材料 铬钼合金钢
Cr5Mo
铬镍不锈耐酸钢 1Cr18Ni9Ti

(完整版)阀门产品型号表示方法及各符号含义

(完整版)阀门产品型号表示方法及各符号含义

暗杆楔式
单闸板 双闸板
直通式
球 浮动
L形

T形
三通式
固定
直通式
蝶 阀
杠杆式 垂直板式
斜板式
屋脊式
隔膜 阀
截止式
闸板式
升降
止回 阀和
直通式 立式 单瓣式
底阀 旋启
多瓣式
双瓣式
直通式
旋 填料
T形三通通式

四通式
阀 油封
直通式 T形三通通式
带散热片
全启式
封闭
微启式 全启式
安弹
全簧
带扳手

不封闭
全启式 双弹簧微启式
按JB/T 308-1975《阀门型号编制方法》,阀门产品型号由下列7个单元组成
123456 7
阀体
公称





1 --- 用
表 阀门类型型号
阀门类型 代号
阀门类型
代号
闸阀
Z
球阀
Q
截止阀
J
蝶阀
D
节流阀
L
隔膜阀
G
旋塞阀
X
减压阀
Y
止回阀
H
疏水阀
S
安全阀
A
注:低温(低于-40°C)、保温(带加热套)和带波纹管的
微启式 全启式
带控制机
微启式

全启式
脉冲式
减 压 阀
薄膜式 弹簧薄膜式
活塞式 波纹管式
疏 水 阀
浮球式 钟形浮子式
脉冲式 热动力式
号代
1 4 5 6 7 0 1 2 3 4 5 6 1 4 5 7
0 1 3
1 3 7

球阀常开与常闭表示方法

球阀常开与常闭表示方法

球阀常开与常闭表示方法
一、常开阀门和常闭阀门的区别
常开阀门和常闭阀门是指在没有信号或者没有外力作用时,阀门所处的状态。

常开阀门指在没有外力作用时阀门处于开启状态,常闭阀门指在没有外力作用时阀门处于关闭状态。

二、常开阀门的标识方法
1、符号标识法:符号图中将常开阀门的符号加上一个弧线箭头表示。

在工艺流程图中,常开阀门在符号的左上方加一个斜杠线“/”表示。

2、字母标识法:在改进标准中规定常开阀门的标识字母为“KA”。

3、颜色标识法:使用黄色表示常开阀门。

三、常闭阀门的标识方法
1、符号标识法:符号图中,将常闭阀门的符号加上一个弧线箭头表示。

在工艺流程图中,常闭阀门在符号的右下方加一个斜杠线“\”表示。

2、字母标识法:在改进标准中规定常闭阀门的标识字母为“KB”。

3、颜色标识法:使用蓝色表示常闭阀门。

四、常开阀门和常闭阀门的应用场景
1、常开阀门适用于需要持续供应介质的场合,如冷却系统中的冷却水管道。

2、常闭阀门适用于需要在遇到故障或者停机时断开介质的场合,如油水分离器中的调节阀。

阀门型号的表示方法

阀门型号的表示方法

(一)阀门型号的表示方法,见图2-1-1。

阀门型号表示的含义1234567阀体材料代号公称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号图2-1-1阀门型号表示方法1.阀门类型代号:用汉语拼音字母表示,见表2-1-2。

表2-1-2阀门类型代号类型闸阀截止阀节流阀球阀蝶阀隔膜阀旋塞阀止回阀底阀安全阀减压阀疏水阀调节阀代号Z J L Q D G X H A Y S T 注:用于低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,应在类型代号前分别加注代号“D”,“B”。

2.传动方式代号:用一位数字表示,见表2-1-3。

表2-1-3传动方式代号传动代号电磁动电磁-液电-液涡轮正齿轮伞齿轮气动液动气-液电动代号0123456789注:1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀,省略本代号。

2.对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用9B表示。

3.连接形式代号:用一位数字表示,见表2-1-4。

表2-1-4连接形式代号连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号1246789注:焊接包括对焊和插焊。

4.结构形式代号:用一位数字表示。

(1)闸阀结构形式代号,见表2-1-5。

表2-1-5闸阀结构形式代号结构形式明杆暗杆楔式平行式楔式弹性闸板刚性刚性刚性单闸板双闸板单闸板双闸板单闸板双闸板代号0123456(2)截止阀和节流阀结构形式代号,见表2-1-6。

表2-1-6截止阀和节流阀结构形式代号结构形式直通式角式直流式平衡直通式角式代号14567(3)球阀结构形式代号,见表2-1-7。

表2-1-7球阀结构形式代号结构形式浮动固定直通式三通式直通式L型T型代号1457(4)蝶阀结构形式代号,见表2-1-8。

表2-1-8蝶阀结构形式代号结构形式杠杆式垂直板式斜板式代号013(5)隔膜阀结构形式代号,见表2-1-9。

管道阀门型号表示方法

管道阀门型号表示方法

1、管道阀门型号表示方法:①汉语拼音表示阀门类型,
②一位数字表示传动方式,
③一位数字表示连接方式,
④一位数字表示结构型式,
⑤汉语拼音字母表示阀座密封面或衬里材料,
⑥数字表示公称压力
⑦汉语拼音字母表示阀体材料。

①:Z-闸阀;J-截止阀;L-节流阀;G-隔膜阀;Q-球阀;X-旋塞阀;H-止回阀;D-蝶阀;S-疏水阀;A-安全阀;Y-减压阀
②:0-电磁动;1-电磁-液动;2-电-液动;3-涡轮;4-正齿轮;5-伞齿轮;6-气动;7-液动;8-电磁;9-电动机
③:1-内螺纹2-外螺纹3-法兰(仅用于双弹簧安全阀)4-法兰5-法兰(仅用于杠杆式安全阀)6—焊接7—对夹8-卡箍9-卡套
④:因内容过多无法输入,详见《实用建筑五金手册》第1304页
⑤:T-铜合金;X-橡胶;N-尼龙塑料;F-氟塑料;B-锡基轴承合金;H-合金钢;D-渗氮钢;Y-硬质合金;J-衬胶;Q-衬铅;P-渗硼钢;W-阀体直接加工的密封面;
⑦:Z-灰铸铁(HT25-47);K-可锻铸铁(KT30-6);Q-球墨铸铁(QT40-15);T-铜合金(H62);C-碳钢(ZG25Ⅱ);I-铬钼合金钢(Cr5Mo);P-铬镍钛钢(1Cr18Ni9Ti);R-铬镍钼钛钢(Cr18Ni12Mo2Ti);V-铬钼矾合金钢(12Cr1MoV);G-硅铁;B-铅合金
如公称压力后面不带阀体材料,均默认为灰生铁。

阀门型号表示方法表

阀门型号表示方法表

代号
阀体材料
代号
灰铸铁
Z
Cr13系不锈 钢
H
铝合金
L
可锻铸铁
K
18-8系不锈 钢
P
钛及钛合金
A
球墨铸铁
Q
Mo2Ti系不 锈钢
R
塑料
S
铜及铜合金
T
铬钼钢
I
碳素钢
C
铬相钒钢
V
减压阀 Y
电动 9
疏水阀 S
柱塞阀 U
排污阀 P
代号
1
2
5
6
7
8
(6)第五单元 阀座密封面或衬里材料表示方法
阀座密封面 或衬里材料
代号
阀座密封面 或衬里材料
代号
阀座密封面 或衬里材料
代号
铜合金
T
渗硼钢
P
氟塑料
F
蒙乃而合金
M
锡基轴承合 金
B
衬胶
J
18-8系不锈 钢
E
硬质合金
Y
衬铅
Q
Cr13第不锈 钢
H
橡胶
X
搪瓷
C
Mo2Ti系不 锈钢
R
塑料
S
玻璃
G
渗氮钢
D
尼龙塑料
N
注:1、由阀体直接加工的阀座密封面材料代号用“W”表示。
2、当阀座和阀瓣(闸板)密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。
(7)第6单元 公称压力表示方法
公称压力用压力数值(Mpa数值的10倍)表示,并用短横线与前五个单元分开。
(8)第7单元 阀体材料表示方法
阀体材料
代号
阀体材料
(b)截止阀、柱塞阀和节流阀结构形式表示方法

常用阀 符号

常用阀 符号

阀门是流体控制系统中不可或缺的一部分,它们用于控制流体的流动方向、流量和压力。

在工程图纸和相关文档中,阀门通常用特定的符号来表示。

以下是一些常见的阀门符号及其含义:1. 闸阀(Gate Valve):闸阀是一种常见的截断阀,用于完全打开或关闭流体通道。

它的符号通常是一个矩形,中间有一个垂直的线段,表示阀门的开关状态。

2. 球阀(Ball Valve):球阀是一种球形的阀门,通过旋转球体来控制流体的流动。

它的符号通常是一个圆形,中间有一个十字形的标记,表示球体的位置。

3. 蝶阀(Butterfly Valve):蝶阀是一种旋转式的阀门,通过旋转阀板来控制流体的流动。

它的符号通常是一个椭圆形,中间有一个箭头,表示阀门的开关状态。

4. 止回阀(Check Valve):止回阀是一种防止流体反向流动的阀门。

它的符号通常是一个圆形,中间有一个倒置的箭头,表示阀门的开关状态。

5. 安全阀(Safety Valve):安全阀是一种用于保护系统安全的阀门,当系统压力超过设定值时,它会自动打开以释放压力。

它的符号通常是一个圆形,中间有一个三角形,表示阀门的开关状态。

6. 减压阀(Pressure Reducing Valve):减压阀是一种用于降低流体压力的阀门。

它的符号通常是一个圆形,中间有一个波浪线,表示阀门的功能。

7. 调节阀(Control Valve):调节阀是一种用于精确控制流体流量和压力的阀门。

它的符号通常是一个圆形,中间有一个等号,表示阀门的功能。

8. 隔膜阀(Diaphragm Valve):隔膜阀是一种通过隔膜来控制流体流动的阀门。

它的符号通常是一个圆形,中间有一个斜线,表示阀门的功能。

9. 电磁阀(Solenoid Valve):电磁阀是一种通过电磁力来控制流体流动的阀门。

它的符号通常是一个圆形,中间有一个电线圈的图案,表示阀门的功能。

10. 旋塞阀(Cock Valve):旋塞阀是一种通过旋转塞子来控制流体流动的阀门。

阀门的表示方法和主要类型

阀门的表示方法和主要类型

阀门的表示方法和主要类型阀门是一种用于控制流体(液体、气体、粉体)流动的装置。

它能够通过改变通道的面积来调节流量,或者通过改变通道的方向来控制流体的流向。

阀门在各种工业领域中都有广泛的应用,包括石油化工、电力、造纸、冶金等行业。

一、阀门的表示方法阀门的表示方法主要有以下几种:1. 图形表示法:通过图形来表示阀门的类型、结构和工作原理。

常见的图形表示法有直通阀、截止阀、调节阀、安全阀等。

2. 符号表示法:通过特定的符号来表示阀门的类型和工作方式。

符号表示法通常用于工程图纸中,便于工程师和技术人员的理解和识别。

3. 文字表示法:通过文字描述阀门的类型、结构和工作原理。

文字表示法常用于技术文档、产品说明书等。

二、阀门的主要类型1. 直通阀:直通阀是一种最简单的阀门,它的通道与管道直线相通,流体可以直接通过。

直通阀分为截止阀和止回阀两种。

截止阀可用于切断流体的流动,止回阀可防止流体倒流。

2. 截止阀:截止阀是一种常用的阀门,它通过阀瓣的升降来控制流体的流通。

截止阀分为闸阀、蝶阀和旋塞阀等。

闸阀适用于大口径、高压力的管道;蝶阀适用于中小口径的管道;旋塞阀适用于高温、高压的工作环境。

3. 调节阀:调节阀是一种用于调节流量和压力的阀门,它通过改变通道的面积来控制流体的流量。

调节阀分为节流阀、调流阀和电动调节阀等。

节流阀适用于小口径、低压力的管道;调流阀适用于大口径、高压力的管道;电动调节阀适用于需要远程控制的场合。

4. 安全阀:安全阀是一种用于保护设备和管道的安全的阀门,它可以在流体压力超过设定值时打开,释放过压的流体。

安全阀分为弹簧式安全阀、重力式安全阀和先导式安全阀等。

弹簧式安全阀适用于常规工况;重力式安全阀适用于高温、高压的工作环境;先导式安全阀适用于需要快速响应的场合。

总结:阀门作为一种重要的流体控制装置,具有多种表示方法和主要类型。

图形表示法、符号表示法和文字表示法可以清晰地描述阀门的类型和结构。

直通阀、截止阀、调节阀和安全阀是阀门的主要类型,它们分别适用于不同的流体控制需求。

常用阀门型号的表示方法

常用阀门型号的表示方法

常用阀门型号的表示方法阀门在我们的生活和工业生产中可太常见啦,那它们的型号表示方法就像是它们的小密码一样呢。

先来说说阀门类型的代号。

比如说闸阀,它的代号是“Z”,就像闸阀总是默默地站在那里,像个忠诚的卫士,“Z”就代表着它的身份。

截止阀呢,是“J”,这个字母就像是截止阀的小标签,告诉我们它的独特之处。

蝶阀的代号是“D”,感觉就像一只美丽的蝴蝶,轻轻一扇就能控制流体的走向呢。

再讲讲驱动方式的代号。

手动的阀门代号是“无”,对呀,就是啥也不写,因为手动就是最基础的操作方式啦。

电动的是“9”,电动阀门就像是被赋予了超能力,靠电的力量来工作。

气动的是“6”,想象一下,靠气体的推动来控制阀门的开启和关闭,是不是很神奇呢?公称压力数值也是型号里的一部分。

这个数值就像是阀门能承受的压力的小指标。

比如说1.0MPa,在型号里就会以相应的数字来体现。

它就像阀门的力量底线,告诉我们这个阀门能承受多大的压力挑战。

密封面或者衬里材料代号也很有趣。

铜合金的代号是“T”,就好像铜合金在阀门里起着特殊的密封作用,这个“T”就是它的专属标识。

橡胶的代号是“X”,橡胶软软的,却能在密封方面发挥大作用呢。

还有阀体材料代号。

碳钢的是“C”,碳钢做的阀体就像一个坚强的外壳,保护着阀门内部的结构。

不锈钢的是“P”,不锈钢亮晶晶的,不仅好看,还很耐用,这个“P”就把它在阀门中的身份表明啦。

这些阀门型号的表示方法虽然看起来有点复杂,但是当你慢慢了解之后,就会发现它们就像一个个有趣的小秘密。

每一个字母、数字都有着自己的意义,就像阀门们在悄悄地和我们对话,告诉我们它们的功能、特点还有能力呢。

下次再看到阀门上的型号,你就可以像个小专家一样,解读出它的很多信息啦。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阀门型号编制方法、阀门编号说明、阀门命名
阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

一单元:阀门类型代号
门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

二单元:传动方式
安全
阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;
防爆电动装置的阀门用9B表示。

三单元:连接型式
四单元:结构型式
阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元:密封副材料
当密封副的密封面材料不同时,以硬度低的材料代号表示。

六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍七单元:阀体材料
灰铸铁底压阀和钢制中压省略此项
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略:
(1) 连接形式中:“法兰”。

(2) 结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;
b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。
