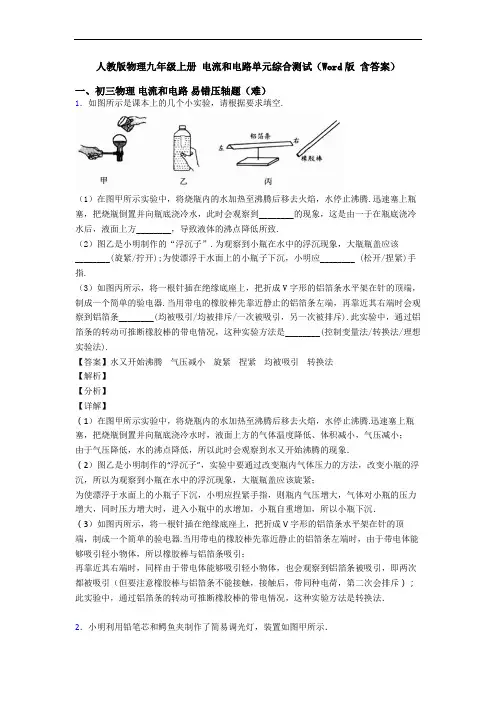

人教版物理九年级上册 电流和电路单元综合测试(Word版 含答案)
人教版物理九年级上册电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理九年级上册电流和电路单元测试与练习（word解析版）一、初三物理电流和电路易错压轴题（难）1．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。
（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。
此次实验中，使用滑动变阻器的目的是_________________。
（4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。
【答案】P=UI图略小灯泡断路0.75W改变（调节）灯泡两端的电压增大灯丝由金属制成，金属的电阻随温度的升高而增大【解析】（1）测量小灯泡电功率的实验的原理是P=UI；电路图连接如图：闭合开关，发现灯泡不亮，电流表无示数，说明电路中的开路的地方，而电压表示数接近3 V，取下灯泡，两表的示数仍不变，说明开路的地方在电灯处，即小灯泡断路；当电压为额定电压2.5V时，对应的电流值为0.3A，则电功率P=UI=2.5V×0.3A=0.75W；使用滑动变阻器的目的是改变（调节）灯泡两端的电压；（4）当小灯泡的电压升高时，实际功率也变大，温度升高，对于小灯泡的灯丝的电阻会变大2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。
（3）实验过程中，当电压表的示数为2V时，要使小灯泡正常发光，应将滑动变阻器的滑片P向___调节（选填“左”或“右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W。
（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻R x的阻值，与其他同学讨论后，她通过增加一电阻箱R0（0～9999Ω 5A）、定值电阻（200Ω 2A）、单刀双掷开关等器材，设计出了A、B两种方案(如图).在A、B两种方案中，方案__________可以让测量结果更准确，理由是_______。
（电表为理想电表）【答案】略灯短路右1.2B可以多次测量取平均值【解析】（1）小灯泡与电流表串联，电压表接在小灯泡的两端，如下图：（2）闭合开关后，发现灯泡不亮，电流表有示数，说明电路为通路，故障为短；电压表无示数，说明电压表被短路，因此电路故障为灯泡短路；（3）电流表量程为0～0.6A，由表知0.4+4×0.02A=0.48A；此时小灯泡电功率：P=UI=2.5V×0.48A=1.2W；要使小灯泡正常发光，应使小灯泡两端电压为额定电压，由2V增大到2.5V，根据串联分压的特点，应使滑动变阻器阻值减小，故应将滑动变阻器的滑片P向右移动；（4）方案A通过R x与R串联，测得Rx两端电压，然后单刀双至开关由a到b再调节电阻箱，电压表示数与在a点相同，则可求得电阻值；方案B先后把电压表分别放在R x和R0两端测出电压值，由串联分压公式可求R x．调节电阻箱阻值，可以多次测量．方案A，只能求一次阻值；方案B可以多次测量求平均值，以减小误差。
3．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。
（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。
（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.【答案】左 1.5 2 2.8A【解析】【详解】（1）根据图甲电路图可知，电压表V1测保险管A的电压，电压表V2测两保险管总电压。
再由第（3）小题中“电压表V2的读数为2.1V”可知，两电压表都接小量程。
连接电压表V1“-”接线柱到保险管A左端接线柱、“3”接线柱到保险管A右端接线柱；再连接电压表V2“-”接线柱到保险管B左端接线柱、“3”接线柱到滑动变阻器右下端（或保险管A右端）接线柱。
如图：（2）为保护电路，开关闭合前，滑动变阻器的滑片应该移至阻值最大端。
因滑动变阻器接右下端接线柱，所以滑片移至最左端阻值最大。
（3）电压表V1测保险管A的电压，其分度值为0.1V，则U A=0.6V。
电压表V2测两保险管总电压，即U A+B=2.1V。
则保险管B两端的电压为U B=U A+B-U A=2.1V-0.6V=1.5V。
（4）因U A=0.6V、U B= 1.5V，即U A<U B，由串联电路分压规律可知R A<R B，保险管B的电阻大，熔断电流小，为1A；保险管A的电阻小，熔断电流大，为2A。
（5）由上题可知，R A:R B= U A:U B=0.6V: 1.5V=2:5。
将这两个保险管并联接入某一电路中，电流之比为I A:I B= R B:R A=5:2。
若当保险管A电流达到熔断电流2A时，保险管B电流为I B=25I A=25×2A=0.8A，此时电路总电流达到I=2A+0.8A=2.8A，保险管A刚熔断，保险管B不能熔断；若当保险管B电流达到熔断电流1A时，保险管A电流为I A=52I B=52×1A=2.5A>2A，说明A早已熔断。
综合以上分析可知，将这两个保险管并联接入某一电路中，当电路中的电流达到2.8A时，保险管将熔断。
4．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____。
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。
请你指出他们实验应改进方法是_____。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。
【答案】断开开关； L1断路；电流表正负接线柱接反了； 0.24；换用不同的灯泡测量多组数据；变大。
【解析】【分析】【详解】(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；(3)[3]电流表的指针反向偏转原因是：电流表正负接线柱接反了；[4]图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；(4)[5]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据；(5)[6]实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电流不变，根据并联电路电流的规律，电流表A2的示数变大。
5．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。
次数L1电流I1/A L2电流I2/A干路电流I/A10.10.10.220.20.30.630.30.40.8（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。
则电路故障可能是________。
（4）排除故障，进行实验,小方记录了如下数据。
分析以上实验数据，小方发现通过两条支路的电流总是相等。
为了探究这个发现是否具有普遍性，可以________，再进行实验。
【答案】试触电流表A被短路将L1（L2）换成另一个规格不同的灯泡【解析】【分析】【详解】(1)[1]不能估测被测电流情况下，可先用大量程进行试触。
(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。
(4)[4]为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。
6．宝宝和玲玲同学想探究并联电路电流规律，猜想与假设：(1)宝宝同学猜想：并联电路中各支路电流相等；(2)玲玲同学猜想：并联电路干路中的电流等于各支路电流之和。
设计实验与制定计划：宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干。
实验电路图如图所示。
进行实验与收集证据：(1)宝宝同学根据电路图连接好实验电路，连接过程中，开关应该_______；检查电路无误后，开始实验，正确读出电流表示数如下表：实验次数I1/A I2/A I3/A10.160.160.3220.200.200.4030.220.220.44(2)玲玲同学根据电路图正确连接好实验电路，开始实验，正确读出电流表示数如下表：实验次数I1/A I2/A I3/A10.100.200.3020.140.280.4230.18 1.800.54分析与论证：分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和。
