竖向设计容易混淆的概念标高是工程中竖向定位的重要依据，在房屋建筑工程中经常使用。
但是在实际应用中，由于标高概念不清，或对其不够重视，往往出现错标、漏标等错误，给工程施工带来很大的不便和困难，甚至造成误工、返工。
不仅影响工程质量，还使工程费用增加。
因此，在图纸设计和识读过程中，应予以重视。
一、几个易混淆的概念:1、高程与标高(1)高程高程是指地面上某点到某一个水平面的垂直距离。
高程分为绝对高程和假定高程。
绝对高程，也叫海拔，是指地面点到大地水准面的垂直距离。
我国大地水准面的位置(高程为零)，是根据青岛验潮站1953年到1977年长期观测记录黄海海水面的高低变化，并取其平均值得到的。
以此作为全国高程的起算点，测算各地的绝对高程。
假定高程，也叫相对高程，是指为了方便测量和计算，取定某一点作为基准点，其他点与之对应的高度差距即为该点的相对高程。
(2)标高标高是指建筑物某一部位相对于基准面的竖向高度。
所谓基准面即标高的零点，根据基准面选取的不同，标高分为绝对标高和相对标高。
绝对标高基准面的选取，是国家统一规定的。
我国规定以黄海平均海水面作为基准面，即绝对标高的零点。
图纸上某处所注的绝对标高，就是指该处相对于黄海平均海水面的竖向高度。
施工图需注明很多部位的标高，为了便于施工和计算，通常取定建筑物首层主要地面作为基准属于假定高程。
由于国家的规定，从数值上来说，绝对标高与绝对高程的意义是相同的。
相对高程的基准选取是灵活的，可以根据具体情况而定；而相对标高的基准是固定的，通常以建筑物一层主要地面作为标高的零点。
高程与标高的应用范围有所不同。
在地形图、大地测量、工程测量等领域通常以“高程”的形式描述高度情况；面(即标高的零点)，表示为“±0．000”。
建筑物其他部位与之对应的高度差称为该部位的相对标高。
(3)高程与标高的异同高程是相对大地而言的，标高是相对建筑物而言的。
标高是高程的一种，而建筑工程中常以“标高”的形式描述高度情况。
竖向设计图
竖向设计图一，内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注两程的方法表示地形在竖直方向上的变化悄况，是选园时地形处理的依据。
二、绘制要求1.绘翻等高线和水位线根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细成线绘出原地形等高线。
等高线上应标注高程，高程数字处等高线应断开，高程数宇的字头应朝向山头.数字要排列整齐。
周围平位地面高程为AM，高于地面为正，数字前.+’号省略;低于地面为负.数宇幼应往写“一，号。
高程单位为。
，要求保留两位小数。
对千水体，用特粗实线农示水体边界线(即驳岸线)。
当湖底为级坡时，用细实线绘出湖底等高线，同时均需标注高程，井在标注高程数字处将等高线断开。
当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和4S0线表示湖底。
2.标注建筑‘山石‘道路高程将总平面图中的建筑、山石、道路、广场等位且按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗实线.山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以筋头指向所在位置。
山石用标高符号标注最高部位的标高。
道路高程一般标注在交汇、转向、变坡处，标注位皿以圆点表示，圃点上方标注高程数字。
标注排水方向根据坡度，用单筋头标注雨水排除方向，如图s-9所示。
4.绘封方格网为了使于施工故线，竖向设计图中应设皿方格网.设皿时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方枯网测设到施工现场)，每一网格边长可为s 二、10。
、20。
等，按需而定，其比例与图中-致。
方格网应按顺序编号，规定:横向从左向右，用阿拉伯数字编号;纵向自下而上，用拉丁字母编号，并按侧皿墓准点的坐标，标注出纵横第一网格坐标。
s.绘翻比例.指北针.注IF标肠栏、技术里求娜局部断面图必要时，可绘制出某一剖面的断面图，以便立观地表达该剖面上经向变化悄况，如图6-9中断面图所示.三.竖向设计图的阅读I.粉图名、比例、指北针、文字说明了解工程名称，设计内容、所处方位和设计范围。
规范对初步设计图纸深度要求
规范对初步设计图纸深度要求拟采⽤1、相关批复。
成果⽂件是否符合有关主管部门对本⼯程批⽰的规划许可技术条件(⽤地性质、道路红线、建筑控制线、城市绿线、⽤地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平⾯布局、周围环境、空间处理、交通组织、环境保护、⽂物保护、分期建设等⽅⾯的特殊要求；2、总平⾯图。
设计是否结合地域特点、⾃然环境、⽓候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展⽤地，充分考虑拟保留的地形、地物合理分区和布置⼯艺区、建构筑物及场地道路等；3、竖向设计。
(1)竖向设计依据(如城市道路和管道的标⾼、地形、排⽔、⼟⽅平衡等情况)；(2)竖向设计是否合理利⽤地形，综合考虑功能、安全、景观、排⽔等要求进⾏竖向布置；(3)防灾措施是否合理，如针对洪⽔、滑坡、潮汐及特殊⼯程地质(湿暗性或膨胀性⼟)等的技术措施。
4、⽂通组织。
(1)⼈流和车流的组织、道路、出⼊⼝、场地布置等是否合理；(2)道路主要的设计技术条件(路⾯宽度、路⾯类型、最⼤及最⼩纵坡等)。
5、输送管道(1)设计输送能⼒是否合适；管道材质、管径壁厚、设计压⼒是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)⼤中型河流、公路、铁路的穿跨越位置是否满⾜当地主管部门和规划部门的要求；(4)⼤开挖穿越是否有⽆稳管和⽔⼯保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出⼊⼟点是否有合适的施⼯场地；(6)⼭体隧道的洞⼝位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、⼯艺安装7、建筑结构。
(1)建筑物使⽤功能、功能分区、平⾯布局等；(2)是否达到规定的设计深度要求；(3)是否符合《⼯程建设标准强制性条⽂》和其他有关⼯程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防⽕设计；(6)外⽴⾯、屋⾯及内部装修风格。
竖向设计三种表示方法
竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。
一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1)、设计标高法。
也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。
设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
2)、设计等高线法。
是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。
设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况3)、局部剖面法。
该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。
对于复杂的地形，必须采用此方法表达设计内容。
竖向布置的基本任务有五点：①选择场地竖向布置方式，合理确定标高，尽量减少土石方量并满足生产和交通运输要求。
②拟定场内排水方式，保证地面雨水顺利排除。
③确定建筑物、构筑物、露天堆场的地坪标高，以及铁路、道路、排水标高，内外能互相衔接。
④计算土石方工程量和确定土方平整方案，选定弃土或取土的场地。
并使场⑤合理确定场内由于挖填方而必须建造的工程构筑物(护坡、挡土墙)及排水构筑物(散水坡、排水沟)。
竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。
场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。
场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。
竖向设计高程步骤：一般先作道路，后作场地。
根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。
竖向设计的六大原则

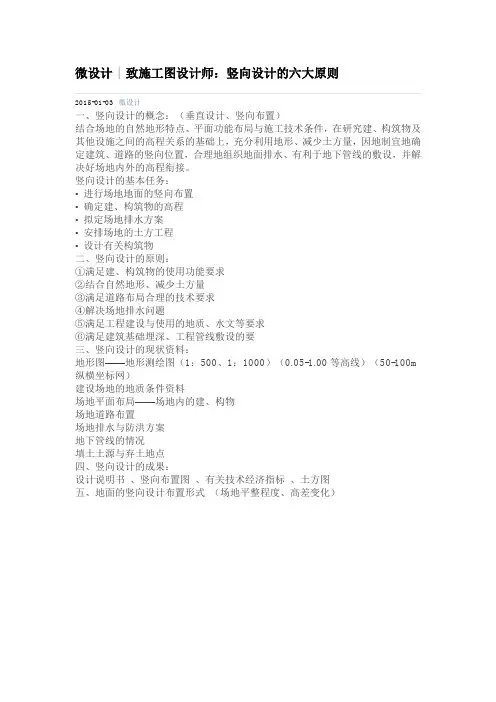

2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。
台阶高度也不宜过低，一般不小于1.0m。
3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。
施工图竖向设计
施工图竖向设计竖向图内容：建筑室内外标高、场地道路坡向、坡度、坡长、地面节点标高、景观建构筑物标高、水景常水位标高及池底标高、地形等高线、等高距、台阶级数及上下方向、雨水口位置、问题1.排水率华北地区排水率为千分之三2.排水长度地表径流长度和面积一地表排水创造地形应同时考虑园林景观和地表水的排放，各类地表的排水坡度宜符合表4.2.1的规定。
二水体外缘1）水工建筑物、构筑物应符合下列规定：一、水体的进水口、排水口和溢水口及闸门的标高,应保证适宜的水位和泄洪、清淤的需要；二、下游标高较高至使排水不畅时，应提出解决的措施；三、非观赏型水工设施应结合造景采取隐蔽措施.2) 硬底人工水体的近岸2.0m范围内的水深，不得大于0.7m，达不到此要求的应设护栏.无护栏的园桥、汀步附近2.0m范围以内的水深不得大于0.5m。
3)溢水口的口径应考虑常年降水资料中的一次性最高降水量。
4)护岸顶与常水位的高差，应兼顾景观、安全、游人近水心理和防止岸体冲刷. 3。
坐标建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸： 1建筑物、构筑物的定位轴线（或外墙面）或其交点；2圆形建筑物、构筑物的中心；3皮带走廊的中线或其交点；4铁路道岔的理论中心，铁路、道路的中线或转折点;5管线(包括管沟、管架或管桥）的中线或其交点；6挡土墙墙顶外边缘线或转折点。
4。
如何方便施工5.雨水井和截水沟设计要注意的东西排水井和雨水井要考虑管道的走向，N点之间线段最短。
井的位置要考虑美观，井盖的处理方法要考虑和铺装的搭配。
井盖的颜色也是要考虑的内容，要美观。
还要考虑排水井的间距及排水管的大小.井的位置？怎么确定？（大灰狼）井位在排水图中.井的位置我们是由施工图设计师来定的。
如果是现场原有的，或者建筑用的井盖，在管网图里有。
如果管网图的井盖会对景观产生影响，我们会和甲方协调，换位置。
最好是懂点水电的土建来做。
我们是这么做的.竖向设计图上有雨水口，然后总图再给水电设计师做水施图。
