铝电解槽高效节能控制技术及推广应用1. 应用背景铝电解是生产金属铝的重要工艺，但其能耗较高，不利于可持续发展。
为了提高铝电解槽的能源利用率和生产效率，铝电解槽高效节能控制技术应运而生。
该技术通过引入先进的自动化控制系统和优化的操作策略，实现对铝电解槽的精确控制，从而降低能耗、提高生产效率。
2. 应用过程2.1 自动化控制系统的引入在铝电解槽中引入先进的自动化控制系统是实现高效节能的关键。
该系统包括传感器、执行器、数据采集与处理设备以及监控与调度系统等组成部分。
传感器负责采集铝电解槽内各种参数的数据，如温度、电流、电压等；执行器负责根据控制信号调整操作参数，如气体流量、液体流量等；数据采集与处理设备负责接收和处理传感器采集到的数据；监控与调度系统则负责实时监测铝电解槽的运行状态，并根据实时数据做出相应的调度决策。
2.2 优化的操作策略在铝电解槽高效节能控制技术中，优化的操作策略起到了至关重要的作用。
通过对铝电解槽内各种参数进行分析和优化，可以有效地降低能耗、提高生产效率。
具体来说，可以采取以下操作策略：•温度控制：合理控制铝电解槽内的温度，避免过高或过低造成能量浪费。
•电流控制：通过精确控制电流大小，使得铝电解反应达到最佳状态。
•电压控制：根据铝电解槽内的实时情况，调整电压以提高生产效率。
•气体流量控制：合理调整气体流量以提供足够的气体供应，并避免浪费。
•液体流量控制：根据实际需要调整液体流量，确保铝电解反应正常进行。
2.3 实施与监测在实际应用中，首先需要对铝电解槽进行改造和升级，引入自动化控制系统，并根据实际情况进行优化的操作策略的制定。
随后，通过对铝电解槽的实施和监测，可以及时发现问题，并进行相应的调整和改进。
在实施过程中，需要确保各个组成部分的正常运行，并进行相应的参数校准和调试。
同时，还需要对自动化控制系统进行数据采集与处理，并将结果反馈给监控与调度系统。
监控与调度系统可以根据实时数据做出相应的调度决策，并将控制信号发送给执行器，从而实现对铝电解槽的精确控制。
铝电解智能控制系统通讯故障及处理方法

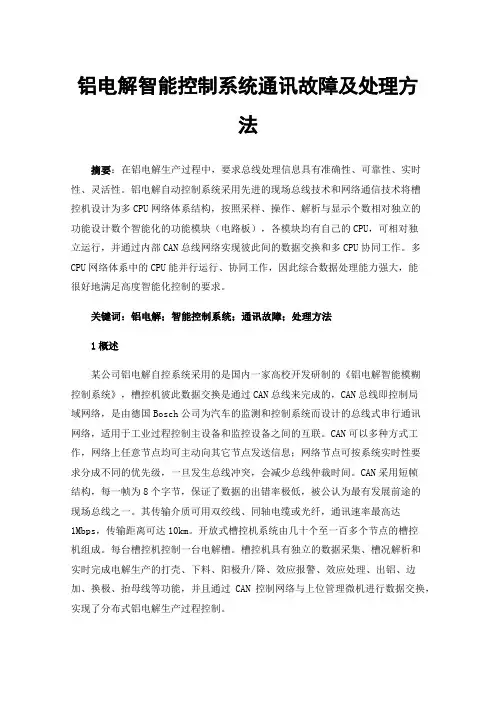

铝电解智能控制系统通讯故障及处理方法摘要：在铝电解生产过程中，要求总线处理信息具有准确性、可靠性、实时性、灵活性。
铝电解自动控制系统采用先进的现场总线技术和网络通信技术将槽控机设计为多CPU网络体系结构，按照采样、操作、解析与显示个数相对独立的功能设计数个智能化的功能模块（电路板），各模块均有自己的CPU，可相对独立运行，并通过内部CAN总线网络实现彼此间的数据交换和多CPU协同工作。
多CPU网络体系中的CPU能并行运行、协同工作，因此综合数据处理能力强大，能很好地满足高度智能化控制的要求。
关键词：铝电解；智能控制系统；通讯故障；处理方法1概述某公司铝电解自控系统采用的是国内一家高校开发研制的《铝电解智能模糊控制系统》，槽控机彼此数据交换是通过CAN总线来完成的，CAN总线即控制局域网络，是由德国Bosch公司为汽车的监测和控制系统而设计的总线式串行通讯网络，适用于工业过程控制主设备和监控设备之间的互联。
CAN可以多种方式工作，网络上任意节点均可主动向其它节点发送信息；网络节点可按系统实时性要求分成不同的优先级，一旦发生总线冲突，会减少总线仲裁时间。
CAN采用短帧结构，每一帧为8个字节，保证了数据的出错率极低，被公认为最有发展前途的现场总线之一。
其传输介质可用双绞线、同轴电缆或光纤，通讯速率最高达1Mbps，传输距离可达10km。
开放式槽控机系统由几十个至一百多个节点的槽控机组成。
每台槽控机控制一台电解槽。
槽控机具有独立的数据采集、槽况解析和实时完成电解生产的打壳、下料、阳极升/降、效应报警、效应处理、出铝、边加、换极、抬母线等功能，并且通过CAN控制网络与上位管理微机进行数据交换，实现了分布式铝电解生产过程控制。
2系统特点槽控机采用大板式结构设计，主要特点如下：①中央处理器采用V40。
V40（uPD70208）是一种高性能的8位微处理芯片。
V40集成了多种外围器件，且软件与8088系统兼容。
因此，实现了高性能、低成本、低功耗和高可靠性等系统要求。
YFC-99槽控机操作规程(母提)
3
二、动力箱（左机箱）功能
1、动力箱面板简介 动力箱最上面的显示仪表为模拟槽压表，是从母线上直接采样得 到的。 动力箱槽压表下面红色的按钮为紧急跳闸按钮，只有在升降出现 异常（阳极连续上升或下降）情况下使用，按紧急跳闸按钮可断开槽控 机的动力电，中止阳极升降的进行。慎用。 动力箱最下面一排4个按钮仅用于非正常生产（拔槽、压槽、启动
期间或槽控机逻辑机箱故障等）情况下的阳极移动和下料器操作。
只有当位于动力箱内的纯手动／自动开关拨在纯手动（MAN）位置时 第二排4个按钮才会起作用。
4
二、动力箱（左机箱）功能
2、动力箱内部简介
5
二、动力箱（左机箱）功能
严重警告： （1）纯手动开关只允许在紧急事故状态下使用！ （2）动力箱上的纯手动开关不受逻辑箱中安全保护措施的限制，正 常情况下必须使用逻辑箱上的触摸开关，以确保阳极升降安全！ （3）用纯手动提升或下降阳极时，应观察阳极运动情况，谨防“拔 槽”或“压槽”。操作完毕时，应确认按紧急跳闸钮弹起复位、两电 压表电压稳定、提升电机停止，若阳极提升或下降不能停止或电压持 续上升或电压持续下降时，应立即按下紧急跳闸按钮，同时手动将空 气开关（AC380 动力电）拉下，切断动力电源！ （4 ） 8.5动力箱内和纯手动 按钮并排的定时按钮是启动硬件定时保 护开关，时间为15秒。
பைடு நூலகம்
19
四、安全操作注意事项
4.11 抬母线时将采集板上定时开关打到不定时
这属于严重违章行为，采集板上的定时开关打到“定时”状态的
同时启动了硬件定时保护，一旦打到“不定时”状态，那么阳极提升 或下降就没有任何保护，极易出现拔槽或压槽事故，导致系列出现重
大安全问题。
20
铝电解槽智能打壳系统使用计划方案
铝电解槽智能打壳系统使用计划方案一、实施背景铝电解槽是铝冶炼中的重要设备之一，其主要作用是将铝矾土经过电解反应转化为铝金属。
在铝电解过程中，电解槽内部会形成一层厚厚的氧化铝壳，这会对电解效率产生负面影响。
为了保证铝电解的效率和质量，需要定期对电解槽进行打壳处理。
传统的打壳方式需要人工操作，不仅效率低下，而且存在一定的安全隐患。
因此，开发一种智能化的铝电解槽打壳系统，既可以提高打壳效率，又可以降低安全风险，具有非常重要的现实意义。
二、实施计划步骤1.需求分析：根据实际需求，确定铝电解槽智能打壳系统的功能和性能指标。
2.技术研发：通过对相关技术的研究，开发出符合要求的铝电解槽智能打壳系统。
3.测试验证：对开发出来的系统进行测试验证，确保其稳定性和可靠性。
4.推广应用：将铝电解槽智能打壳系统推广应用到铝冶炼企业中，实现工业化生产。
5.售后服务：为用户提供系统的售后服务，保证系统的正常运行和维护。
三、适用范围铝电解槽智能打壳系统适用于铝冶炼企业中的铝电解槽打壳工作，可广泛应用于铝电解槽打壳的各个环节。
四、创新要点1.采用智能化控制技术，实现自动化打壳。
2.使用高效的打壳工具，提高打壳效率。
3.采用先进的传感器技术，实时监测电解槽内部情况。
4.具备故障自诊断和报警功能，确保系统的稳定性和可靠性。
五、预期效果1.提高打壳效率，节约人力成本。
2.降低安全风险，保障工作人员的安全。
3.提高铝电解效率和质量，提高生产效益。
六、达到收益1.通过提高打壳效率，降低人力成本，实现生产成本的降低。
2.通过提高铝电解效率和质量，提高生产效益，增加企业收益。
七、优缺点1.优点：智能化控制，自动化打壳，提高打壳效率；采用先进的传感器技术，实时监测电解槽内部情况，确保系统的稳定性和可靠性；具备故障自诊断和报警功能，保障工作人员的安全。
2.缺点：系统的成本较高，需要一定的投资。
八、下一步需要改进的地方1.进一步优化系统性能，提高系统的稳定性和可靠性。
铝电解槽焙烧分流自动控制系统设计
采 用 焦粒 焙 烧 时 ，为 加强 对 升 温速 度 的控 制 ， 各 铝 业 公 司纷 纷 开 发 出各 自的 分 流 技 术 ，并 采 用 在 水 平 母 线 和 立 柱 母 线 之 间焊 接 分 流 片 以 实 现 分
下 箱 体 是 一 个梯 形 支 架 ，主 要 作 用 即
焙 烧 分流 控制 系统 。
收稿 日期：２ １－ ６ ５ ０ １ ０ －１
端 则通过设计 的标准卡具 与下一 台电解
极 立 柱 母 线 连 接并 用 螺母 固定 。再 将 设 计 芟
基金项 目：国家８ ３ 划课题 （０ ９ ０ ４ ０ ） ６计 ２０ ＡＡ ６ ５ １ 作者简介：杜雯雯 （９ ０ １ ９ 一），女 ，河南汝州人 ，本科 ，主要从事冶金 自动化软件 开发 ｎ ， Ｉ ｅ ｈ ｎ ＺＨ ｎ ｗｅ Ｌ Ｙｕ ． ｅ ｇ ， ＡＮＧ － ｏ ｇ ， Ｘｕ ｄ ｎ ＹＡＮＧ ｉ Ｌ
（． １ 青海大学 计算机 系 ，西 宁 ８ ０ １ ；２ 北方工业大学 冶金设备研究所 ，北京 １ ０ ４ １０ ６ ． ０ １ ４；
器 。一 台焙 烧 分 流 器设 计 最 大分 流 量
可 达 ３０ ０ ６ ０ Ａ， 总
图 １ 焙 烧 分 流 器 图
重量 约 ２ ０公 斤 。 ３ 其 次 说 明 分 流 器 使 用 时 的连 接 方法 ，术
体 的 铜 电 极 与 软 铜 带 的 一端 相连 接 ，软 铜
一
槽 的 焦 粒 焙 烧 ，提 出并 设 计 了可 靠 且 自动 控 制 的
Ｄ ｉ １ ． ９９ Ｊｉ ｎ １ ０ － １４ ２１ ．（ ） ３ ｏ： ３ ６ ／ ． ｓ ．０ ９ ０ ．０ １ ９ 下 ．６ ０ ｓ ３

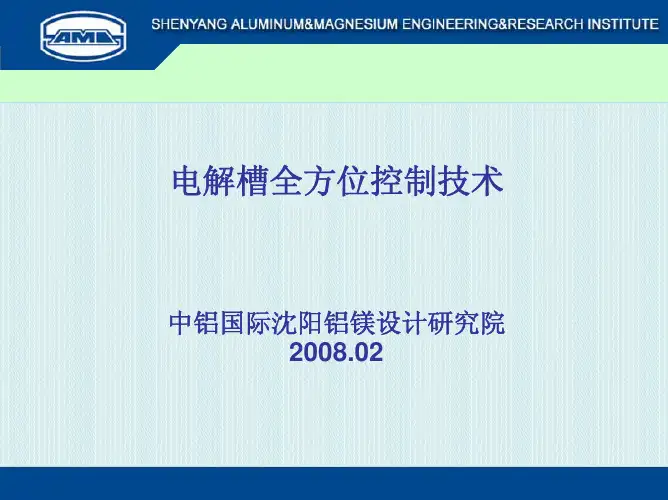

电解槽全方位控制技术-SAMI
SAMI电解槽换极过程控制
4 电解槽全方位控制与管理技术
4.3 技术的核心－铝电解厂数据分析与处理系统
3 影响电解槽技术指标的因素
影响阳极消耗的因素： －阳极质量（密度，强度，空气渗透率，空气反应性，二氧化 碳反应性、导热系数等等） －覆盖料的成分、厚度、维护等。 －阳极浇注质量 －电解质温度和过热度。
4 电解槽全方位控制技术
4.1 SAMI对电解槽控制技术的理解
铝电解过程控制
输入
电解质添加
- AlF3 等等
电解槽的技术指标：应考核哪些指标？ 输入 电解槽 输出
氧化铝单耗 阳极单耗 其它物料消耗
－以上为直接考核 －间接考核有哪些？电解槽高效运行所需的各项参数。
电流效率 直流电耗 槽寿命
3 影响电解槽技术指标的因素
影响电流效率的因素： － 电解槽设计 电解槽的绝缘；热平衡设计；电平衡设计；铝液波动；阳极 电流密度；铝液流速；液态电解质总量；阳极形状；等等。 － 电解槽控制参数 氧化铝浓度；氟化铝浓度；电解质温度；电解质成分；过热 度；极距；两水平；等等。 － 电解槽运行条件 氧化铝质量（粒度及纯度）；阳极运行质量（各项参数）； 沉淀状况；炉帮条件；阳极炭渣；覆盖料维护；等等 。
阳极消耗 控制
End ridge
Melt/freeze, bath tapped
铝水平
Sludge, Ridge
极距控制
Melt/Freeze
Bottom ridge
浅谈大型铝电解槽效应控制
