关于基础平法标注
独立基础平法标注详解
独立基础平法标注详解随着科技的发展，地理信息系统（GIS）已成为社会发展的一个重要组成部分，它使人们能够以数字方式表达几何特性，以及衡量、统计和建模地貌和地理环境。
GIS被广泛应用于土地规划、生态环境分析、交通网络分析、景观研究等领域。
标注是GIS中最基本的功能之一，它是把相关信息用文字或图形表示出来，标注可以将地图上隐藏的空间特征表现出来。
独立基础平法（IFP）标注是一种常用的GIS标注方法，它基于平面坐标系统，通过对对象的水平和垂直坐标来表示对象的位置，从而使信息可视化并准确定位。
IFP标注的基本原理是：图上一个点的坐标（x，y）表示成如下形式：（x，y），其中x标识该点在该地理空间中的水平位置，y 标识该点在该地理空间中的垂直位置。
因此，IFP标注可以把一个图上的对象映射到平面坐标系上，进而可以在地图上更清楚地显示出对象的位置。
IFP标注适用于任何可视化信息，但最常用于地图中的位置和几何信息。
它可以帮助人们更准确的定位地图上的特定（x，y）点，以及识别地图中的特定特征，例如山脉、湖泊、河流等。
IFP标注的优点在于它可以准确的表达几何信息，适用于复杂的空间结构，例如多边形、曲线、圆弧等，它还可以用于支持地图修改、重新定位和空间分析。
然而，由于标注是人工完成的，它的精度不如地图的精度，且容易受到噪声的影响。
标注的正确性对于GIS数据的完整性和可靠性具有至关重要的意义，因此，在使用IFP标注之前，需要进行一定的预处理和数据准备。
一般来说，预处理应包括以下几个步骤：1.确定坐标系：由于IFP标注使用平面坐标，因此需要明确坐标系，例如：直角坐标系、极坐标系、经纬度系等；2.准备坐标数据：整理好图形对象及其坐标信息，例如：点、线、面等；3.检查坐标数据：检查坐标值是否正确，检查数据是否存在空值、重复值、误差等；4.进行标注：使用GIS软件进行标注，根据需求设置不同的标注规则。
本文介绍了IFP标注的原理和使用方法，并介绍了预处理的步骤。
梁柱板及基础平法标注图解
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2 25+3 22;5 25
梁平法标注
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋： • 1． “/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角
梁柱板及基础平法标 注图解
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识 1、钢筋种类: 1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗
原位标注： 1、梁支座上、下部纵筋 2、吊筋、附加箍筋
梁钢筋的标注方法 上部受力筋
下部受力筋
集中标注——梁编号
• 梁截面尺寸，该项为必注值。 集中标注——截面尺寸 • 当为等截面梁时，用b×h表示； • 当为竖向加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋高； • 当为水平加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋宽，加腋部分应在平面中
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）

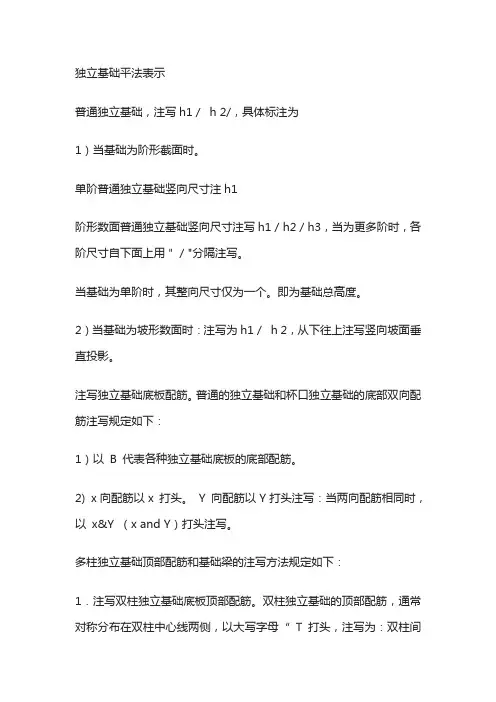

独立基础平法表示
独立基础平法表示普通独立基础，注写h1／h 2/，具体标注为1）当基础为阶形截面时。
单阶普通独立基础竖向尺寸注h1阶形数面普通独立基础竖向尺寸注写h1／h2／h3，当为更多阶时，各阶尺寸自下面上用＂／"分隔注写。
当基础为单阶时，其整向尺寸仅为一个。
即为基础总高度。
2）当基础为坡形数面时：注写为h1／h 2，从下往上注写竖向坡面垂直投影。
注写独立基础底板配筋。
普通的独立基础和杯口独立基础的底部双向配筋注写规定如下：1）以B 代表各种独立基础底板的底部配筋。
2) x向配筋以x 打头。
Y 向配筋以Y打头注写：当两向配筋相同时，以x&Y （x and Y）打头注写。
多柱独立基础顶部配筋和基础梁的注写方法规定如下：1．注写双柱独立基础底板顶部配筋。
双柱独立基础的顶部配筋，通常对称分布在双柱中心线两侧，以大写字母“T 打头，注写为：双柱间纵向受力钢筋（长方向）／分布钢筋（短方向）。
当纵向受力钢筋在基础底板顶面非满布时。
应注明其总根数。
注写基础底面标高，当独立基础的底面标高与基础底面基准标高不同时，应将独立基础底面标高直接注写在＂( )＂内。
必要的文字注解：当独立基础的设计有特殊要求时，宜增加必要的文字注解。
例如，基础底板配筋长度是否采用减短方式等，可在该项内注明。
钢筋混凝土和素混凝土独立基础的原位标注，系在基础平面布置图上标注独立基础的平面尺寸。
对相同编号的基础，可选择一个进行原位标注，当平面图形较小时，可将所选定进行原位标注的基础按比例适当放大；其他相同编号者仅注编号即可。
独立基础的截面注写方式，又可分为截面标注和列表注写（需要结合截面示意图）2种表达方式。
采用截面注写方式。
应在基础平面布置图上对所有基础进行编号。
对单个基础进行截面标注的内容和形式，与传统单构件正投影表示方法相同，对于已在基平面布置图上原位标注清楚的该基础的平面几何尺寸。
在截面图上可不再重复表达。
对多个同类基础可来用列表注写（结合截面示意图）的方式进行集中表述。
11G101-3平法标注[专业知识]
![11G101-3平法标注[专业知识]](https://img.taocdn.com/s3/m/c9651a5fde80d4d8d15a4f97.png)
软件网络
14
第二章条形基础平法识图
5）需要注意以下几方面： a、两向基础梁相交的柱下区域，应有一向截面较高的基础梁按梁端箍筋贯通设置；两向基础 梁高度相同时，任选一向基础梁箍筋贯通设置。 b、基础梁底部贯通纵筋可在跨中1/3净跨长度范围内采用搭接连接、机械连接或焊接。 c、基础梁顶部贯通纵筋可在距柱根1/4净跨长度范围内采用搭接连接，或在柱根附近采用机械 连接或焊接，且应严格控制接头百分率。
26
第三章梁板式筏形基础平法识图
④以大写字母G打头注写基础梁两侧面对称设置的纵向 构造钢筋的总配筋值（当梁腹板高度hw不小于450mm时，根据需要配置）。
当需要配置抗扭纵向钢筋时，梁两个侧面设置的抗扭纵向钢筋以N打头。
软件网络
27
第三章梁板式筏形基础平法识图
实例
软件网络
28
第三章梁板式筏形基础平法识图
贯通纵筋的总长度注写在括号中，注写方式为“跨数及 有无外伸”，其表达形式为（xx）（无外伸）、 （xxA） （一端有外伸）或 （xxB）（两端有外伸）。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间 无论有几道辅助轴线（例如框筒结构中混凝土内筒中的多道 墙体），均可按一跨考虑。
软件网络
32
第三章梁板式筏形基础平法识图
第一章独立基础平法识图
一、独立基础平法施工图的表示方法
1、独立基础平法施工图，有平面注写与截面注写两种表达方式 2、独立基础型式及编号
独立基础平法标注详解
独立基础平法标注详解
基础平法标注是一种基于像素的图形设计方法，它通过使用网格系统来辅助设计师进
行设计。
基础平法标注者由一个或多个基础像素单元（称为栅格）组成，每个栅格有特定
的大小，数量以及形式，可以帮助设计师均匀地布局图形，在具有可预见性和可重复性的
基础上实现均匀、结构性的设计风格。
基础平法标注中包含了以下几个基本概念：栅格线、边界、行距、列距、边距、垂直
对齐和水平对齐。
栅格线用于定义所有图形组件的背景布局，而边界则是连接栅格线的连线。
行距是两个相邻的横向栅格线之间的距离，列距是两个相邻的纵向栅格线之间的距离。
边距是图形组件与其周围的包含元素的间距，垂直对齐是按照栅格线位置进行垂直排版，
水平对齐是按照栅格线位置进行水平排版。
基础平法标注为设计师提供了更大的自由度和更多的灵活性，让他们能够尝试更多的
设计风格，同时又能够保留设计的统一性和可重复性。
基础平法标注还能为设计师提供更
高的效率，让他们能够以更快的速度完成任务，部分原因是他们可以更容易地根据基础平
法标注要求进行设计。
基础平法标注可以显著改善图像和其他设计要求，以确保最终的图形和布局效果如预
期所求，而无需过多的修图和重新布局步骤。
它也可以帮助设计师避免可能的错误，进而
提高设计的质量和可靠性。
总而言之，基础平法标注是一种有效的设计方法，可以为设计
师提供更多的自由度和方便性，从而提高设计质量和加快设计速度。
梁柱板及基础平法标注图解
• 梁下部纵筋：
原位标注——梁下部纵筋
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 625 2（-2）/4，
29
集中标注——通长筋
什么情况下有架立筋？
• 四、梁上部通长筋或架立筋配置(通长筋可为相 同或不同直径采用搭接连接、机械连接或对焊 接连接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用 加号“+”将通长筋和架立筋相联。注写时须将 角部纵筋写在加号的前面，架立筋写在加号后 面的括号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 有什么不同？
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
20
梁钢筋的标注方法
集中标注
原位标注
21
梁钢筋的标注方法
●集中标注： • • 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
建筑识图
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识
1、钢筋种类:
梁的平法标注基础
梁中常见钢筋的计算方式
上部跨中筋：
计算公式： 上部跨中筋单长=净跨长度+锚固长度 锚固长度按照受拉钢筋抗震锚固长度表中取值。
梁中常见钢筋的计算方式
腰筋：
计算公式： 构造钢筋单长=净跨长度+锚固长度（20*d） 抗扭钢筋单长=净跨长度+锚固长度（40*d）
梁中常见钢筋的计算方式
拉筋：
计算公式： 拉筋长度=梁宽-2*混凝土保护层 厚度+2*10*d 当梁宽≤350mm时，拉筋直径为 6mm；梁宽＞350mm时，拉筋直径 为8mm。拉筋间距为非加密区箍筋 间距的2倍。当设有多排拉筋时，上 下两排拉筋竖向错开布置。（如设 计图纸中对拉筋有明确要求，则以 图纸为准）
三、影响梁钢筋计算的因素
影响梁钢筋计算的因素
1、结构设计的抗震等级，直接影响梁箍筋的加密区范围。 2、梁钢筋保护层的厚度。 3、结构使用的混凝土标号，直接影响梁钢筋的锚固长度。
四、梁中常见钢筋的计算方式
梁中常见钢筋的计算方式
梁中常见的钢筋形式：
梁中常见钢筋的计算方式
上部贯通筋：
计算公式： 上部贯通筋单长=各跨长之和-左支座-右支座+锚固长度 端支座锚固长度取值： 1.纵向受拉钢筋抗震锚固长度LaE 2.支座宽度-混凝土保护层厚度+15*d
谢谢！
梁平法标注基础介绍中铁四局集团厦门市轨道交通2号线3标一工区制图规则标准化结构设计图纸数字化符号化结构构造标准化构造详图形象化直观化施工易懂易操作分结构层设计的图纸与水平逐层施工的顺序完全一致施工识图记忆查找均方便施工工程师对结构易形成整体概念监理方便可以实现高效率地对所有构件逐一进行全面质量检查梁的平法标注基本制图规则梁的平面标注包括集中标注和原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值
平法制图规则规定基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求
平法制图规则规定基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求如下表所示，为基础、柱、梁、板、楼梯平法施工图在平法制图规则中规定的表示方法及表达要求基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求平法图名表示方法表达要求独立基础平法注写集中标注集中引注基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高和必要的文字注解两项选注内容原位标注在基础平面布置图上标注独立基础的平面尺寸截面注写截面标注采用截面注写方式，应在基础平面图上对所有基础进行编号列表注写对多个同类基础，可采用列表注写（结合截面示意图）的方式进行集中表达。
表中内容为基础截面的几何数据和配筋等，在截面示意图上应标注与表中栏目相对应的代号。
柱列表注写系在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图截面注写系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式，来表达柱平法施工图。
梁平法注写集中标注集中标注是表达梁的通用数值。
梁集中标注的内容，包括梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭配置钢筋等五项必注值（从梁的任一跨引出注写）和顶面标高高差一项选注值。
原位标注原位标注是表达梁的特殊数值。
在施工中，原位标注值优于集中标注。
梁原位标注的内容包括梁支座上部纵筋、梁下部纵筋以及与集中标注的内容不同的数值、附加箍筋或吊筋。
截面注写截面注写方式，是在梁平面布置图上，分别对不同编号的梁中各选一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
板板块集中标注板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。
板支座原位标注板支座上部非贯通纵筋和悬挑板上部受力筋。
梁柱板基础钢筋平法标注图解
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8100/200（2）表示箍筋是一级钢直径是8加密区间 距
为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
G平法标注解读
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
（一）梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨（X与Y 双向首跨）的板上引出（图面从左至右为 X向，从下到上为Y向）
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋，该部位含通长筋在内所有纵筋： a 当梁支座上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
7φ 20，下一排为5φ 20，共12φ 20 4）以G打头，注写梁两侧面对称设置的纵向构造筋的总值 例：G8φ 20, 表示梁的每个侧面配置纵向构造筋4φ 20，共配置8φ 20 例：N 6Φ 22， 表示梁的两个侧面共配置6Φ 22的受扭纵向钢筋，每侧各配置3Φ 22
第二章条形基础平法识图
5）需要注意以下几方面： a、两向基础梁相交的柱下区域，应有一向截面较高的基础梁按梁端箍筋贯通设置；两向基础 梁高度相同时，任选一向基础梁箍筋贯通设置。 b、基础梁底部贯通纵筋可在跨中1/3净跨长度范围内采用搭接连接、机械连接或焊接。 c、基础梁顶部贯通纵筋可在距柱根1/4净跨长度范围内采用搭接连接，或在柱根附近采用机械 连接或焊接，且应严格控制接头百分率。
11G101-3平法标注解读
例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2）采用两种箍筋时用“/”分隔不同箍筋，按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
板区划分条件
板厚相同、基础平板底部与顶部贯通纵筋 配置相同的区域为同一板区
第三章梁板式筏形基础平法识图
（二）集中标注规定： （1）注写平板的编号。 （2）注写基础平板的截面尺寸。
注写h=XXX表示板厚。 （3）注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯 通纵筋及纵向长度范围；再注写Y向底部（B打头）贯通纵 筋与顶部（T打头）贯通纵筋及纵向长度范围。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
（一）梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨（X与Y 双向首跨）的板上引出（图面从左至右为 X向，从下到上为Y向）
2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相联。
第三章梁板式筏形基础平法识图
3）当梁中间支座两边的底部纵筋配置不同时，需在支座 两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅 在支座的一边标注配筋值。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
独立基础平法标注详解
独立基础平法标注详解
1基础平法简介
基础平法是指将土地上无形物质，例如水、空气、法律权利和责任等，用纸上记录的形式，根据一定的规则进行标注的方法。
这一方法主要用于表达土地权属的情况和确定地界的范围，也可以供地籍测绘、拓补地图或耕地管理等相关工作时使用，方便当地政府进行土地管理。
2基础平法标注基本过程
基础平法标注具体包括以下几步：
1.目标清晰：标注前先对标注对象进行详细描述，确定地块的边界范围；
2.勘测测绘：通过地形勘测确定土地的拐点，绘制地图；
3.标注示范：根据绘制的图形完成标注，将拐点用数字和文字模块实现；
4.标注数据完善：检查标注是否与实地数据一致，确保表达的准确性；
5.标注结果评述：结合以实地数据、Test绘制的地图，对标注结果进行总结，得出正确的结论。
3基础平法标注的重要性
基础平法标注具有重要的法律意义，可以让土地权利明确具体化，有利于防止土地纠纷，保护各方的权益。
基础平法标注的主要作用，是准确地表达地块边界情况，对土地所有权证书核发、调整等工作非常重要，还可以作为测绘、规划制图等基础数据提供参考和基础。
因此，基础平法标注关系到土地所有权，财产关系的确定，以及土地纠纷的争议解决，因此，基础平法标注所涉及到的每一步，都不能做大的出入，都需要严格按照规定来执行。
关于基础平法标注
悬挑端不包括在那3跨里面。
【依据】《11G101-3》P21
17
【答】表示基础梁的截面。
【依据】《11G101-3》P28
18
【答】表示基础梁的箍筋。
【依据】《11G101-3》P22
19
【答】在两基础梁十字相交范围内，箍筋在一个方向上贯通，另一个方向上不布置。相交区域的箍筋间距为梁端加密区间距。
30
【答】加腋筋构造见下图：
加腋筋的根数为基础梁顶部纵筋根数减1。
【依据】《11G101-3》P72
31、什么情况下，基础梁侧向加腋？
【答】当基础梁宽＜柱宽的时候，侧面必须45°加腋。
【依据】《11G101-3》P75
32
【答】侧向加腋筋的长度为侧腋边长加两端La。侧向加腋筋的间距为柱箍筋的间距。
【依据】《11G101-3》P75
【依据】《11G101-3》P65
12
【答】表示高杯口独立基础箍筋。杯口范围箍筋间距150，短柱范围箍筋间距300。
【依据】《11G101-3》P10
13
【答】独立基础内箍筋的布置：间距≤500mm；且不少于两道矩形封闭箍筋（非复合箍）。
【依据】《06G101-6》P66
14
【答】有拉筋。布置范围见下图：
关于“基础”平法，这35个基础问题你一定要知道
1、常用基础有哪些形式？
【答】基础的形式有很多。但是总结起来，不外乎点、线、面、体四种形式。
点式：独立基础
线式：条形基础
面式：筏形基础
体式：箱形基础
2
【答】独立基础的形式及图例
【依据】《11G101-3》P7
3
【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。
关于基础平法标注
关于“基础”平法，这35个基础问题你一定要知道1、常用基础有哪些形式？【答】基础的形式有很多。
但是总结起来，不外乎点、线、面、体四种形式。
点式：独立基础线式：条形基础面式：筏形基础体式：箱形基础2、独立基础分哪些形式？【答】独立基础的形式及图例【依据】《11G101-3》P73、基础标注“DJj1,400/300/300”表示什么意思？【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。
【依据】《11G101-3》P84、基础标注“DJp1,400/300”表示什么意思？【答】“DJp1”表示1号坡形普通独立基础,“400/300”表示台阶从下到上的尺寸。
【依据】《11G101-3》P85、基础标注“BJj1，1200/300,800/700”表示什么意思？【答】“BJj1”表示1号阶梯形杯口独立基础。
“1200/300”表示杯口内从上到下的尺寸；“800/700”台阶从下到上的尺寸。
【依据】《11G101-3》P96、基础标注“B：XC14@200，YC16@150”表示什么意思？【答】"B"表示基础底部配筋。
"XC14@200 "表示从下往上，每隔200mm布置一根直径14的三级钢筋。
“YC16@150”表示从左往右，每隔150mm布置一根直径16的三级钢筋。
【依据】《11G101-3》P97、基础标注“B：X &Y C14@200”表示什么意思？【答】当两向配筋相同时，以X&Y打头注写。
【依据】《11G101-3》P98、独立基础底部钢筋长度缩减10%怎么构造？【答】以柱中心距基础边缘距离1250mm为界。
（1）柱中心距基础边缘距离＜1250mm时：所有底板钢筋端头距基础边缘距离=保护层厚C（2）柱中心距基础边缘距离≥1250mm时：一部分底板钢筋端头距基础边缘距离=保护层厚C；另一部分底板钢筋端头距基础边缘距离=10%边长-C；这两种钢筋“隔一布一”；各边最外侧钢筋长度不缩减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于“基础”平法，这35个基础问题你一定要知道
1、常用基础有哪些形式
【答】基础的形式有很多。
但是总结起来，不外乎点、线、面、体四种形式。
点式：独立基础
线式：条形基础
面式：筏形基础
体式：箱形基础
2、独立基础分哪些形式
【答】独立基础的形式及图例
【依据】《11G101-3》P7
3、基础标注“DJj1,400/300/300”表示什么意思
【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。
【依据】《11G101-3》P8
4、基础标注“DJp1,400/300”表示什么意思
【答】“DJp1”表示1号坡形普通独立基础,“400/300”表示台阶从下到上的尺寸。
【依据】《11G101-3》P8
5、基础标注“BJj1，1200/300,800/700”表示什么意思
【答】“BJj1”表示1号阶梯形杯口独立基础。
“1200/300”表示杯口内从上到下的尺寸；
“800/700”台阶从下到上的尺寸。
【依据】《11G101-3》P9
6、基础标注“B：XC14@200，YC16@150”表示什么意思
【答】"B"表示基础底部配筋。
"XC14@200 "表示从下往上，每隔200mm布置一根直径14的三级钢筋。
“YC16@150”表示从左往右，每隔150mm布置一根直径16的三级钢筋。
【依据】《11G101-3》P9
7、基础标注“B：X &Y C14@200”表示什么意思
【答】当两向配筋相同时，以X&Y打头注写。
【依据】《11G101-3》P9
8、独立基础底部钢筋长度缩减10%怎么构造
【答】以柱中心距基础边缘距离1250mm为界。
（1）柱中心距基础边缘距离＜1250mm时：所有底板钢筋端头距基础边缘距离=保护层厚C
（2）柱中心距基础边缘距离≥1250mm时：
一部分底板钢筋端头距基础边缘距离=保护层厚C；
另一部分底板钢筋端头距基础边缘距离=10%边长-C；
这两种钢筋“隔一布一”；各边最外侧钢筋长度不缩减。
【依据】《11G101-3》P63
9、基础标注“Sn2C14”表示什么意思
【答】表示基础杯口顶部焊接钢筋网，每边配置2根三级钢筋（HRB400），直径为14mm。
【依据】《11G101-3》P10
10、基础标注“O：4C20/C16@220/C16@200”表示什么意思
【答】表示高杯口独立基础侧壁外侧和短柱配筋。
【依据】《11G101-3》P10
11、独立基础短柱插筋如何布置
【答】（1）四个角筋伸到基础底板钢筋网弯折,弯折长度为max（6d，150），中部筋每隔1米也像这样放置一根。
【依据】《11G101-3》P65
12、独立基础标注“A10@150/300”表示什么意思
【答】表示高杯口独立基础箍筋。
杯口范围箍筋间距150，短柱范围箍筋间距300。
【依据】《11G101-3》P10
13、独立基础内箍筋是怎么布置的
【答】独立基础内箍筋的布置：间距≤500mm；且不少于两道矩形封闭箍筋（非复合箍）。
【依据】《06G101-6》P66
14、基础短柱范围内有拉筋么如果有，怎么构造的
【答】有拉筋。
布置范围见下图：
【依据】《11G101-3》P65
15、什么是条形基础
【答】条形基础属于线式基础,通常采用坡形截面或单阶形截面。
一般位于混凝土墙或砖墙下，用于支撑墙体构件。
条形基础分梁板式条形基础和板式条形基础。
【依据】《11G101-3》P21
16、基础梁标注“JL02（3A）”表示什么意思
【答】“JL02”表示：2号基础梁；
“3”表示：基础梁有3跨；
“3A”表示：基础梁有3跨且一端有悬挑；
“3B”表示：基础梁有3跨且两端有悬挑；
悬挑端不包括在那3跨里面。
【依据】《11G101-3》P21
17、基础梁标注“400×900”表示什么
【答】表示基础梁的截面。
【依据】《11G101-3》P28
18、条形基础标注“10A12@150/300（4）”表示什么意思
【答】表示基础梁的箍筋。
【依据】《11G101-3》P22
19、当两基础梁十字相交时，箍筋怎么处理
【答】在两基础梁十字相交范围内，箍筋在一个方向上贯通，另一个方向上不布置。
相交区域的箍筋间距为梁端加密区间距。
【依据】《11G101-3》P31
20、基础梁标注“B：4C25；T：12C25 7/5”表示什么意思
【答】表示基础梁的贯通纵筋。
“B：4 C25”表示梁底部有4根贯通筋。
“T：12C25 7/5”表示梁上部有12根钢筋分两排，上排7根，下排5根。
【依据】《11G101-3》P22
21、基础梁的上部纵筋是怎么锚固的
【答】（1）当端部有外伸时：上排伸至尽端弯折12d；下排伸进柱内La。
（2）当端部无外伸时：所有纵筋伸至尽端弯折15d。
【依据】《11G101-3》P73
22、基础梁的下部纵筋是怎么锚固的
【答】（1）当端部有外伸时：
上排，一端伸至基础边缘，另一端伸进梁跨内max（Ln/3，Ln’）。
下排伸至尽端弯折12d；（2）当端部无外伸时：
上排，一端伸至基础边缘弯折15d，另一端伸进梁跨内Ln/3。
下排伸至尽端弯折15d。
23、基础梁的构造筋是怎么锚固的
【答】（1）非加腋基础梁：从梁侧边缘起直锚15d。
（2）加腋基础梁：从加腋边缘起直锚15d。
【依据】《11G101-3》P73
24、基础梁的扭筋是怎么锚固的
【答】同基础梁上部纵筋构造。
【依据】《11G101-3》P31
25、基础梁底有高差，纵筋怎么布置
【答】（1）较低位纵筋的布置：
（2）较高位纵筋的布置：
【依据】《11G101-3》P74
26、基础梁顶有高差，纵筋怎么布置
【答】（1）较高位纵筋：
上排，伸至对边支座侧壁下弯La（注意起算位置）；
下排，伸至对边支座侧壁下弯15d（当直段长度≥La时，可不弯折）。
（2）较低位纵筋：【38】
【依据】《11G101-3》P74
27、基础梁宽度不同，纵筋怎么布置
【答】宽出部分的纵筋到尽端后弯折15d。
【依据】《11G101-3》P74
28、什么是基础梁的加腋
【答】基础梁的加腋有侧壁加腋和梁高加腋。
29、标注“JL1（3），300*600Y200*250”表示什么意思
【答】表示基础梁高加腋时的尺寸。
【依据】《11G101-3》P28
30、基础梁高加腋时，加腋筋是如何构造的
【答】加腋筋构造见下图：
加腋筋的根数为基础梁顶部纵筋根数减1。
【依据】《11G101-3》P72
31、什么情况下，基础梁侧向加腋
【答】当基础梁宽＜柱宽的时候，侧面必须45°加腋。
【依据】《11G101-3》P75
32、基础梁侧向加腋筋是怎么构造
【答】侧向加腋筋的长度为侧腋边长加两端La。
侧向加腋筋的间距为柱箍筋的间距。
【依据】《11G101-3》P75
33、标注"TJBp01(3),200/300"表示什么意思
【答】"TJBp01(3)"表示1号坡形条形基础有3跨。
"200/300"表示界面竖向尺寸。
【依据】《11G101-3》P24
34、标注"TJBj01(3),200/300"表示什么意思
【答】“TJBj01（3）”表示1号阶形条形基础底板有3跨；
“200/300”表示从下到上的多阶竖向尺寸。
【依据】《11G101-3》P24
35、条形基础底板底部标注“"B:C14@150/C8@250"表示什么意思”
【答】"B"表示基础底板配筋；" C14@150"表示横向受力筋为直径14的三级钢筋，间距150；" C8@250"表示纵向分布筋直径为8的三级钢筋，间距250。
【依据】《11G101-3》P25。
