红外报警器毕业论文
红外线报警器毕业设计正文
引言随着科技的进步，各种智能化的电子产品渐渐进入市场。
这使我们的生活方便了许多。
工业及家庭的控制系统从最初的手动控制，到现在智能化的自动控制经历一段很长的过程。
随着计算机的发展与进步，各种程序化的控制大大提高了其准确度和精度。
单片机的出现更为系统趋于小型化提供了可能。
电子技术的发展，人类的不断研究、创新，人们自身的安防意识也在不断的增强，于是报警器就应运而生，特别是红外线报警器。
红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入，做到防盗。
对于该项设计的要点是能否判断人员的进入，能否尽可能的增加防护范围，其工作的稳定性和可靠性也是我们必须考虑的。
单片机控制红外线报警器在某些程度上可以适用于上面。
能亲自动手制作红外线报警器不仅有实用性还能锻炼自己的动手能力，是一件很有意义的事情。
本次实验设计注重对单片机工作原理及报警原理的理解，为以后自己在单片机领域的学习打下坚实的基础，提升自己的动手能力，培养创新能力，丰富知识，加强理论与实践的结合。
本次设计的意义还在于进一步了解单片机的工作状态，同时对单片机的中断技术，接口技术，存储方式和控制方式作更深一层次的了解。
开拓自己的视野，增长自己的见识，加强自己的理论知识，为未来在单片机领域的发展打下良好的基础。
正文一、选题背景及类型1.1背景现代社会智能化水平越来越高，给我们的生活带来了很大便利。
人们对安全有了很高的要求，以前的机械报警器已经不能满足人们对安全的要求了，电子报警器代替了机械报警器，电子报警器安装方便，成本价格低，安全性高，已经走进人们的视野，在对于企业来讲，高端技术的应用能够给企业带来很高的利润，减少不必要的安全损失或者是财产损失；对于居民而言，生活水平的提高使大部分人都住进了楼房，安全问题就出现了，为了防止不必要的损失，加强自身财产的安全管理，使用报警器就是必然的了。
这不仅加强了安全，而且还使得我们应用更方便、更经济，为此更准确与更经济的控制方式使我们一直追求的目标。
毕业设计论文 红外线报警器设计
毕业论文红外线报警器设计目录摘要 (4)1前言 (4)2 设计方案思路 (5)3. 总体设计 (5)3.1 单片机的产生与发展 (6)3.2 红外通信技术概述 (7)3.2.1红外概述 (7)3.2.2 选择红外遥控的原因 (9)3.2.3红外的简单发射接收原理 (9)3.3设计目的与原理 (9)3.4单片机红外遥控发射器设计原理 (10)3.5单片机红外遥控接收器设计原理 (11)4系统硬件电路设计 (12)4.1有关STC89C52单片机的介绍 (12)4.2定时器/计数器 (14)4.3复位电路 (14)4.4 红外发射接收电路的设计 (16)5系统软件设计 (20)5.1遥控发射器程序设计 (20)5.2遥控接收器程序设计 (21)6红外线收发技术P C B图 (25)7实物图 (26)8结束语 (26)9 参考文献 (27)红外线报警器设计作者：黄建邦指导老师：甘伟(东莞职业技术学院2009级电子工程系，东莞 523808)摘要：随着社会的发展、科技的进步以及人们生活水平的逐步提高，各种方便于生活的遥控系统开始进入了人们的生活。
传统的遥控器采用专用的遥控编码及解码集成电路，这种方法虽然制作简单、容易，但由于功能键数及功能受到特定的限制，只实用于某一专用电器产品的应用，应用范围受到限制。
而采用单片机进行遥控系统的应用设计，具有编程灵活多样、操作码个数可随便设定等优点。
本设计主要应用了STC89C52单片机作为核心，综合应用了单片机中断系统、定时器、计数器等知识，应用红外光的优点。
遥控操作的不同，遥控发射器通过对红外光发射频率的控制来区别不同的操作。
遥控接收器通过对红外光接收频率的识别，判断出控制操作，来完成整个红外遥控发射、接收过程。
其优点硬件电路简单，软件功能完善，性价比较高等特点，具有一定的使用和参考价值。
关键词：单片机，红外遥控，中断，定时，计数，频率1 前言随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
红外线报警器毕业设计论文1
毕业设计题目：红外线报警器姓名：专业：班级：指导教师：学号：厦门XXXXX学院2013年12月20 日目录第一章绪论 (3)1.1 电路设计背景 (3)1.2 红外报警器分类及原理 (3)1.3 热释电红外传感器的原理特性 (4)第二章设计任务与要求 (5)2.1 任务 (5)2.2 要求 (6)第三章红外线报警器的工作原理 (6)第四章电路原理图、PCB板的绘制 (6)4.1 使用相关软件的介绍 (6)4.2 绘制原理图 (7)4.3 Protel软件使用的常见问题 (8)第五章红外线报警器的制作过程 (9)5.1清点元器件 (10)5.2检测各元器件 (11)5.3焊接前准备 (12)5.4分清元件 (12)5.5焊接要领 (12)5.6焊接电路板 (13)5.7组装成品 (14)5.8测试 (14)5.9产品实物 (15)5.10产品说明 (16)第六章总结 (16)6.1 归纳 (16)6.2 心得体会 (16)致谢 (17)参考文献 (18)摘要通过介绍热释红外传感器的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。
这种电路把红外线的隐蔽性很好地应用于报警系统中，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由热释电红外线传感器、BISS0001信号处理芯片和报警指示电路等组成。
当人进入报警器的监视区域内，即可发出报警信号。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
关键词：红外线报警器电子狗AbstractThrough the introduction of working principle of pyroelectric infrared sensor,and gives a passive pyroelectric infrared alarmThe structure principle and application circuit. The circuit of the infraredconcealment well applied in the alarm system, so as to achieve the anti-theft alarm function, can reach the purpose of safe protection. The alarm candetect the infrared body issued, by the pyroelectric infrared sensor,BISS0001 signal processing chip and an alarm indication circuit. When the monitored area into the alarm, you can send the alarm signal. Introduces the structure and principle of knowledge, thermal infrared radiation of thepyroelectric infrared sensor. The pyroelectric infrared sensor to design a kind of passive infrared alarm circuit, analyzes the function and working principle of the circuit. Pyroelectric infrared sensor has many advantages, in security, warning device widely used in.Keywords: infrared alarm electronic dog第一章绪论1.1 电路设计背景近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
红外线报警器毕业设计论文
毕业设计题目：红外线报警器姓名：专业：班级：指导教师：学号：厦门XXXXX学院2013年12月20 日目录第一章绪论 (2)1.1 电路设计背景 (2)1.2 红外报警器分类及原理 (3)1.3 热释电红外传感器的原理特性 (4)第二章设计任务与要求 (5)2.1 任务 (5)2.2 要求 (5)第三章红外线报警器的工作原理 (6)第四章电路原理图、PCB板的绘制 (6)4.1 使用相关软件的介绍 (6)4.2 绘制原理图 (7)4.3 Protel软件使用的常见问题 (8)第五章红外线报警器的制作过程 (9)5.1清点元器件 (10)5.2检测各元器件 (11)5.3焊接前准备 (12)5.4分清元件 (12)5.5焊接要领 (12)5.6焊接电路板 (13)5.7组装成品 (14)5.8测试 (14)5.9产品实物 (15)5.10产品说明 (16)第六章总结 (16)6.1 归纳 (16)6.2 心得体会 (17)致谢 (17)参考文献 (18)摘要通过说明热释红外传感器的工作原理，介绍了一种被动型热释电红外报警器的结构原理和它的应用电路。
这种电路把红外线的隐蔽性很好地应用在报警系统上，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由热释电红外线传感器、BISS0001信号处理芯片和报警指示电路等组成。
当有人进入报警器的监视范围内，就会发出报警信号。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
关键词：红外线报警器电子狗第一章绪论1.1 电路设计背景随着社会的发展，科学技术的进步和安全防范意识的增强，人们越来越注重自身所处的环境是否安全。
当家中无人或者仅有老人孩子在家时，必须考虑家庭成员生命和财产的绝对安全。
红外遥控报警器设计论文

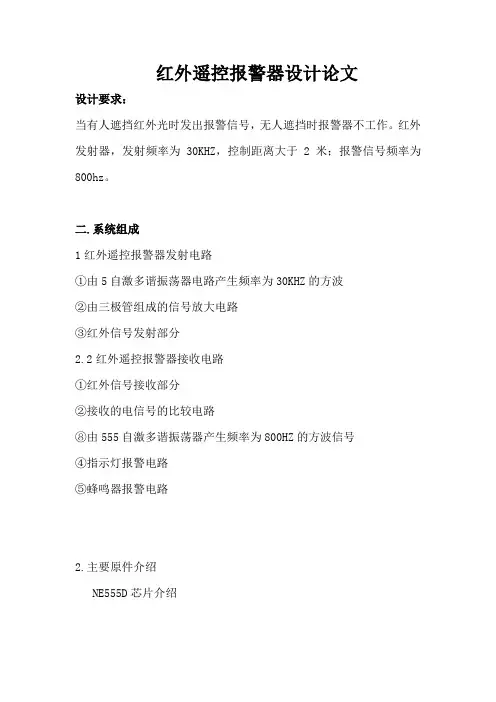

红外遥控报警器设计论文设计要求：当有人遮挡红外光时发出报警信号，无人遮挡时报警器不工作。
红外发射器，发射频率为30KHZ，控制距离大于2米；报警信号频率为800hz。
二.系统组成1红外遥控报警器发射电路①由5自激多谐振荡器电路产生频率为30KHZ的方波②由三极管组成的信号放大电路③红外信号发射部分2.2红外遥控报警器接收电路①红外信号接收部分②接收的电信号的比较电路⑧由555自激多谐振荡器产生频率为800HZ的方波信号④指示灯报警电路⑤蜂鸣器报警电路2.主要原件介绍NE555D芯片介绍三．红外发射电路工作原理：直流稳压电源给NE555芯片供电使其产生自激信号，此信号经过三管脚输出给红外发射二极管，使二极管发出红光。
红外发射电路图如下四．红外接收电路工作原理：本部分工作原理如下:当红外接收二极管接收到红外细时，接收二极管导通，使得5555芯片的四管脚短接，从而5555芯片不工作，不会产生自激作用,因此蜂鸣器两端没有电压则不响，反之,当红外接收二极管没有接收到红外线时，接收二极管截止，555芯片正常工作，给蜂鸣器提供电压,则蜂鸣器响。
接收电路图如下五．PCB板设计1. PCB板及元件参数使用PCB向导制作电路板。
英制单位，电路板为矩形，宽度为2300mil、高度为1600mil，禁止布线区与板子边缘的距离为1mil。
通孔元件，邻近焊盘间允许一条导线穿过。
最小导线尺寸12mil、最小过孔宽62mil、最小过孔孔径32mil、导线间最小间隔3mil。
建立PCB规则和约束，过孔直径为50mil，过孔孔径为25mil。
电源+5V和地线线宽均为30mil，其余导线12mil。
导线与焊盘最小间距13mil。
PCB板布线采用自动布线加手工布线，顶层垂直布线，底层水平布线。
2.补泪滴补泪滴就是在铜膜导线与焊盘或过孔交接的位置处，防止机械钻孔时损坏铜膜走线，特意将铜膜导线逐渐加宽的一种操作。
由于加宽的铜膜导线的形状很像泪滴，因此，将该操作称为补泪滴。
红外线报警器毕业设计
红外线报警器毕业设计红外线报警器毕业设计在现代社会中，安全问题一直备受关注。
为了保护人们的生命财产安全，各种安防设备应运而生。
其中，红外线报警器作为一种常见的安防设备，被广泛应用于家庭、商业以及公共场所。
本文将介绍一个关于红外线报警器的毕业设计项目，旨在提高其灵敏度和准确性，以更好地满足人们的安全需求。
首先，我们需要了解红外线报警器的工作原理。
红外线报警器通过感应红外线的变化来检测周围环境的变化。
当有人或物体进入红外线感应范围时，红外线报警器会发出警报信号，提醒人们注意。
然而，目前市面上的红外线报警器存在一些问题，例如误报率高、灵敏度不足等。
因此，本毕业设计项目的目标是改进红外线报警器的性能，使其更加可靠和准确。
为了实现这一目标，我们需要进行一系列的研究和实验。
首先，我们将对红外线报警器的感应范围进行优化。
通过调整感应范围的大小和角度，我们可以使红外线报警器更加灵敏，减少误报率。
此外，我们还可以采用更先进的红外线传感器，提高红外线报警器的探测能力。
其次，我们将研究红外线报警器的信号处理算法。
目前，红外线报警器的信号处理算法主要包括阈值判定和滤波处理。
然而，这些算法存在一定的局限性，无法满足复杂环境下的需求。
因此，我们将探索更加精确和智能的信号处理算法，以提高红外线报警器的准确性和可靠性。
此外，我们还将研究红外线报警器的远程监控和管理系统。
通过将红外线报警器与互联网相连，我们可以实现对红外线报警器的远程监控和管理。
这样，即使离开家或办公室，用户也能随时随地了解红外线报警器的工作状态，并及时采取相应措施。
同时，远程监控和管理系统还可以提供数据分析和报警记录功能，帮助用户更好地了解周围环境的变化。
在实施毕业设计项目的过程中，我们将采用多种研究方法和技术手段。
例如，我们将进行实地调研，了解用户对红外线报警器的需求和反馈。
同时，我们还将进行实验室测试，评估不同红外线传感器和信号处理算法的性能。
最后，我们将设计和制造一个原型红外线报警器，并进行实际应用测试，验证其性能和可靠性。
红外线报警器毕业设计论文
毕业设计题目：红外线报警器姓名：专业：班级：指导教师：学号：厦门XXXXX学院2013年12月20 日目录第一章绪论 (2)1.1 电路设计背景 (2)1.2 红外报警器分类及原理 (3)1.3 热释电红外传感器的原理特性 (4)第二章设计任务与要求 (5)2.1 任务 (5)2.2 要求 (5)第三章红外线报警器的工作原理 (6)第四章电路原理图、PCB板的绘制 (6)4.1 使用相关软件的介绍 (6)4.2 绘制原理图 (7)4.3 Protel软件使用的常见问题 (8)第五章红外线报警器的制作过程 (9)5.1清点元器件 (10)5.2检测各元器件 (11)5.3焊接前准备 (12)5.4分清元件 (12)5.5焊接要领 (12)5.6焊接电路板 (13)5.7组装成品 (14)5.8测试 (14)5.9产品实物 (15)5.10产品说明 (16)第六章总结 (16)6.1 归纳 (16)6.2 心得体会 (17)致谢 (17)参考文献 (18)摘要通过说明热释红外传感器的工作原理，介绍了一种被动型热释电红外报警器的结构原理和它的应用电路。
这种电路把红外线的隐蔽性很好地应用在报警系统上，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由热释电红外线传感器、BISS0001信号处理芯片和报警指示电路等组成。
当有人进入报警器的监视范围内，就会发出报警信号。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
关键词：红外线报警器电子狗第一章绪论1.1 电路设计背景随着社会的发展，科学技术的进步和安全防范意识的增强，人们越来越注重自身所处的环境是否安全。
当家中无人或者仅有老人孩子在家时，必须考虑家庭成员生命和财产的绝对安全。
热释电红外遥控报警器毕业论文设计
红外遥控报警器作者丰千贺指导教师周建摘要：博物馆里收藏着各式各样的珍贵文物，文物的安保工作也就变得尤其重要。
本次设计对象是博物馆展柜文物的防盗报警器设计，这是一种被动式红外报警器，采用热释电红外探测器获取探测信号，信号经过放大比较后送给单片机进行处理，实现报警，默认情况下，报警10s。
通过遥控开关可以实现单片机复位，遥控发射与接收部分用专用的编解码芯片进行编码和解码，简单、方便，30米的范围内都可以进行复位。
本次设计的特点是通过放大电路增益的调整可以实现探测范围在0-10米内可调；隐蔽性强、灵敏度高，灵敏度达到3300vw,探测率达到1.5×108cmHz12W，视场达到138°×125°；通过光敏开关电路控制白天与晚上探测范围的自动调整。
关键字：红外遥控，热释电红外探测器，单片机，光敏电阻Infrared remote control alarmAbstract: There are every kind of cultural relics in the museum, security becomes especially important. The design object is the design aims to anti-theft alarm of Museum showcases , which is a passive infrared alarm system, Detecting signal by a pyroelectric infrared detector, then the signal is sent to single-chip microcomputer for processing, by default, the alarm will stop after 10s . Through the remote control switch can realize single-chip microcomputer reset, remote control transmitting and receiving part using coding and decoding chip dedicated for encoding and decoding, it is simple,and convenient, it can be reset within 30 meters. Characteristic of this design is through the amplification circuit gain adjustment can realize adjustable detection range in 0-10 meters; it rate is up to 1.5 ×108cmHz12W, field of view is up to 138 * 125 DEG; it can automatically adjust the day and night detection range through light switch.Keywords: infrared remote control, pyroelectric infrared detector, MCU, photosensitive resistance目录第1章引言 (1)第2章系统总体设计 (3)第3章红外遥控报警器的硬件电路分析 (7)3.1 电路元器件介绍 (7)3.1.1 热释电红外传感器 (7)3.1.2 AT89C51单片机 (10)3.1.3 PT2262PT2272 (11)3.1.4 光敏电阻 (14)3.2 报警器的电路设计 (14)3.2.1 放大电路 (14)3.2.2 时钟电路 (15)3.2.3 复位电路 (16)3.2.4 声音报警电路 (16)3.2.5 光敏开关电路 (16)3.2.6 红外遥控发射电路 (17)3.2.7 红外遥控接收电路 (18)第4章报警系统的软件设计 (20)4.1主程序工作流程图 (20)4.2程序分析 (21)第5章仿真与性能分析 (23)结论 (25)致谢 (26)参考文献 (27)1 引言中国有着5000年悠久历史，多年的历史沉淀形成了多种类型的历史文物，现在各地都时常发生文物被盗破坏事件，给国家和文物研究部门都造成了极大的损失，文物保护部门对安全的要求也越来越高，所以可靠的防盗报警设施尤为重要，本次设计主要就是针对博物馆展柜设计的红外遥控报警器，跟普通的报警装置相比，红外线报警器优势明显，比如红外线用人的肉眼是看不见的，抗干扰性特别强，且安全。
红外防盗报警器的设计(毕业设计)
3.1 整体设计方案................................................................................................... 14 3.2 信号放大电路................................................................................................... 14
第二章 主要元器件选择与介绍........................................................................... 6
2.1 传感器介绍......................................................................................................... 6 2.1.1 热释电红外线传感器简单介绍.............................................................. 6 2.1.2 热释电红外传感器结构.......................................................................... 6 2.1.3 热释电效应.............................................................................................. 7 2.1.4 菲涅尔透镜及其基本原理...................................................................... 7 2.1.5 热释电红外传感器工作原理.................................................................. 8 2.1.6 热释电红外传感器引脚图介绍.............................................................. 9
红外线防盗报警器设计毕业论文
红外线防盗报警器设计毕业论文目录前言 (1)1报警器的意义及前景 (2)1.1课题研究的意义 (2)1.2课题研究的目的 (3)1.3红外线防盗报警器的发展前景 (3)2系统总体设计方案 (5)3硬件电路各部分电路设计 (7)3.1 单片机控制系统电路 (7)3.1.1主控芯片的性能以及标准功能 (7)3.1.2 主控芯片的主要结构及引脚功能 (8)3.1.3 单片机控制部分电路 (10)3.2 红外线发射部分 (11)3.3红外线接收部分 (12)3.4声光报警电路 (13)3.5电源电路 (14)3.6系统总体电路 (15)4 红外线防盗报警器的软件设计 (16)4.1 系统的主流程 (16)4.2系统的汇编语言程序 (17)5 系统的调试及性能分析 (20)5.1系统的调试 (20)5.2红外线防盗报警器系统的性能分析 (20)6报警器误报及处理意见 (21)6.1故障引起的误报及处理意见 (21)6.2安装引起的误报及处理意见 (21)6.3环境引起的误报及处理意见 (21)总结 (22)谢辞 (23)参考文献 (24)前言随着社会的发展，农村城镇化和人员流动性增大，社会治安状况更趋复杂，因此作为社会的基本单元——家庭的防范问题就显得尤为重要。
传统的机械式（防盗网、防盗窗）家居防卫在实际使用中暴露出一些隐患，正如国务院下达的《关于住宅小区禁止安装防盗网的建议》中指出,防盗网带来的问题：⑴影响楼房美观，市容整洁；⑵影响火灾救援通道；⑶给犯罪分子提供便利的翻越条件；⑷时间久了会有高空坠物的危险；⑸压抑人性自由。
那么我们该如何采取安全防范措施，保护家人、家庭以及财产的绝对安全呢？您也许已经安装了防盗门、防盗网，这样真的就安全了吗？事实上，仅有消极防范作用的这种机械式、被动式的防盗门、防盗窗正逐渐淘汰，取而代之的则是各种先进的、智能化的电子设备。
防盗报警器对住宅各要害部位进行监测报警服务功能，防盗报警器包含的红外探测器能在小偷进来之时响起警鸣声给屋主以提醒，给盗贼以震慑。
红外线防盗报警器设计毕业论文
本科生毕业设计（论文）大连理工大学城市学院本科生毕业设计（论文）红外线防盗报警器设计总计毕业设计（论文）50 页表格 2 个插图27 幅毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见外线防盗报警器摘要伴随着社会的发展，人们的生活质量不断提高，拥有了更多的奢饰品，因此防盗就成了一项重要的课题。
红外报警器的毕业论文。
[黑体，加粗，3号字体，右对齐]重申明本人呈交的毕业实习报告（设计），是在导师的指导下，独立进行实习和研究工作所取得的成果，所有数据、图片资料真实可靠。
尽我所知，除文中已经注明引用的容外，本毕业实习报告（设计）的成果不包含他人享有著作权的容。
对本毕业实习报告（设计）所涉及的实习和研究工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。
本毕业实习报告（设计）的知识产权归属于作者与培养单位。
学生签名[签字盖章]日期0000.00摘要本轮文主要介绍了热释红外传感器及单片机系统。
通过介绍热释红外传感器的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。
这种电路把红外线的隐蔽性很好地应用于报警系统中，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。
当人进入报警器的监视区域，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
本次毕业设计的红外线防盗报警器是基于电源电路给整个电路提供+5V电压，通过红外线发射和接受系统来感应是否有人闯入，并通过单片机系统向声光报警电路发出信号，达到声光报警的目的。
论文首先简单介绍了红外线防盗报警器的发展背景、基本电路结构和工作原理，以及国红外线防盗报警器的发展状况，然后结合应用电路具体介绍了该应用电路的工作原理。
通过介绍单片机系统，使我们了解了单片机系统的组成及51单片机的各个元件的运用及其主要的功能。
增加人们对红外报警器的认知。
关键词：红外报警器组成；单片机系统；热释红外报警器；51单片机；元件介绍[黑体，加粗，小2号字体，右对齐]目录1 概述1.1红外报警器的使用场合 (4)1.2红外报警器的发展状况 (5)1.3红外报警器的发展前景 (6)2 红外报警器的基本组成2.1红外报警器的介绍 (7)2.2红外报警器的主机 (7)3 热释红外报警器的原理3.1热释红外传感器的介绍 (09)3.2热释红外报警器电路工作原理 (10)4 单片机系统介绍4.1最小单片机系统 (12)4.2 5 1单片机 (14)5 红外报警器的功能介绍及安装方法5.1产品功能 (16)5.2安装方法 (17)附录 (18)结论 (19)致 (20)参考文献 (21)第一章概述1.1红外报警器的使用场合1.什么是家居安防家居安防系统主要由主机和各类探测器组成，主机具有警情处理及转发功能，用遥控器可对其进行解除警戒、进入警戒等操作。
红外报警器毕业论文
红外报警器毕业论文一、引言随着近年来社会安全形势的日益严峻，人们安全防范意识日益增强，安防设备的需求量也越来越大。
其中，红外报警器作为智能安防设备之一，以其高效可靠、使用方便等特点，受到广大用户的青睐。
本文旨在对红外报警器的原理、功能、特点、应用和发展前景等方面进行深入探讨和研究。
二、红外报警器的原理和功能红外报警器是一种利用红外线探测器来进行入侵检测的设备。
它通过在室内设置红外线探测器，来感知室内环境是否被人员或其他动物所侵犯，并通过声光报警装置进行报警。
红外线探测器由红外接收器和红外发射器组成。
红外发射器会发射一定频率的红外线，如果有人或其他物体移动经过，会打断红外线的传输，造成红外接收器的信号发生变化。
通过检测和分析这种变化，红外报警器就能够识别出入侵行为，并及时进行报警。
红外报警器的主要功能包括：1、入侵检测功能：对室内环境进行实时监控，并及时进行声光报警以防止不法分子的入侵行为。
2、自动感应功能：红外报警器能够根据环境单位的变化，自动调节探测范围和探测灵敏度，确保红外探测器的工作效率和准确性。
3、故障自诊断功能：红外报警器会对探测器的运行状况进行自动检测和诊断，对异常情况自动生成报警信息。
4、报警信息存储功能：红外报警器可以将报警信息存储在设备内存中，以便日后查询和分析。
三、红外报警器的特点1、高效准确：红外报警器采用红外线探测技术，对室内环境的变化进行快速准确的检测，对正常活动和非正常入侵行为进行识别，确保报警的准确性和及时性。
2、使用方便：红外报警器具有简洁明了的操作界面，用户可以轻松进行设备的设置和管理，无需复杂的操作过程和专业技能。
3、经济实用：红外报警器造价低廉，且具有使用寿命长、维修保养便利等优点，适合各种场所的安防需求。
4、可靠耐用：红外报警器采用高品质的材料和先进的技术，保证设备的可靠性和稳定性，减少故障率和维修成本。
四、红外报警器的应用红外报警器目前广泛应用于各种场所的安防领域，如家庭、商店、办公室、工厂等场所。
红外光控防盗报警器的设计毕业论文
1
1.1选题背景
随着时代的进步，电子电路科学技术的飞速发展，人们的生活水平有了很大的提高，各种高档家电和贵重物品为许多家庭拥有，然而一些不法分子也是越来越多。但是大部分人的防盗意识还是不够强造成偷盗的现象屡见不鲜，带给人们群众极大的困扰，因此越来越多的居民家庭对财产安全问题十分担忧。红外光控报警器成功研发有利的遏制了这种情况的再次发生。红外光控报警器是一种由报警器主动发出红外线，红外线碰到障碍物，就会反弹回来被报警器接受。如果探头检测到红外线是静止的也就是不断的发出红外线又不断地被反弹的，那么报警其就不会报警。当有会动的物体触犯了红外线时候，探头就会检测到异常，就会报警。从而达到预防和防盗的功能。
2.2.1常见的几种红外传感器介绍
(1)红外探测器：
红外系统的核心是红外探测器，按照探测的机理的不同，可以分为热探测器和光子探测器两大类。热探测器是利用辐射热效应，使探测元件接收到辐射能后引起温度升高，进而使探测器中依赖于温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过热电变化来探测辐射的。当元件接收辐射，引起非电量的物理变化时，可以通过适当的变换后测量相应的电量变[1]。
(4)红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。此类装置设计的要点：其一是能有效判断是否有人员进入；其二是尽可能大地增加防护范围。当然，系统工作的稳定性和可靠性也是追求的重要指标。至于报警可报警器设计的原件选择有一个明确的思路，通过比较运用最佳原件，也对防盗报警器的设计有个整体思路。
热释感器就采用这种双探测元的结构。其工作电路原理及设计电路如图2示, 在VCC电源端利用C1和R2来稳定工作电压，同样输出端也多加了稳压元件稳定信号。当检测到人体移动信号时，电荷信号经过FET放大后，经过C2，R1的稳压后使输出变为高电位，再经过NPN的转化，输出OUT为低电平。
毕业设计论文：红外线报警系统设计
毕业设计（论文）题目：红外线报警系统设计院 (系)：专业：电气自动化技术及机电一体化姓名：学号：指导教师：摘要随着经济的发展和人民生活水平的不段提高，电子电器的飞速发展。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
本设计就是为了满足现代住宅防盗的需要而设计的。
本论文从硬件和软件两方面对系统进行了详细的设计。
红外报警器大多数采用国外的先进技术,其功能也非常先进。
其中包括被动式热释电型红外报警器,也即是本文将研究的产品。
介绍了核心芯片的机型和外围电路的连接，芯片与芯片之间的连接电路，程序设计方法和相应的软件。
系统电源用L7805CV来作电压芯片，通过稳定电压给系统供电。
整个设计采用模块化思想，主机采用AT89C51来实现控制，还采用热释电传感器和振动位移传感器，其中热释电红外传感器能与非接触形式检测出人体辐射的红外线并将其转变为电压信号，同时它还能鉴别出运动的生物与其他非生物。
关键词：报警系统红外传感器单片机AbstractAlong with development and people's living standard of economy not segment exaltation, the electronics electric appliances flies soon a development.Various upscale appliance product and valuables are owned by many families.However some illegal members are also more and more.Big parts of persons guarding against theft consciousness is still not enough strong.Resulting in to steal to steal a phenomenon is nothing new.Therefore, the residents family who is more and more pretty much worries to the property safe problem.This design is designed to satisfy the demand that the modern residence guards against theft.This thesis carried on a detailed design to the system from the hardware and the software both side.Is red outside report to the police the advanced technique of machine majority of adoption abroads, its function is also very advanced.Include passive type heat to release an electricity type among them red outside report to the police a machine, is also the product that this text will study.Introduced the model of the core chip and the conjunction of the outer circle electric circuit, the conjunction electric circuit of of chip and chip, program design method and homologous of software.System the power is used L7805 CV to make electric voltage chip, pass to stabilize electric voltage to the system power supply.The whole piece that design to adopt a mold turns thought, the host is adopted AT89 C51 to carry out a control and also adopts heat to release fax machine and vibration to move to spread a feeling machine, among them hot release to give or get an electric shock a red unauthorized biography machine an ability and don't get in touch with a form to examine infrared ray that human body radiates and changes it as electric voltage signal, it can also discriminate a living creature of sport and other non- living creatures at the same time.KEY WORD ：Report to the police system Red unauthorized biography machine List slice machine目录第一章绪言 (2)第二章设计要求与研究内容 (2)第一节设计要求 (2)第二节研究内容 (2)第三章报警器设计 (4)第一节硬件要求 (4)第二节软件设计 (7)结论 (9)致谢 (10)参考文献 (11)第一章 绪言红外报警的警惕性比较高，而生活中广泛使用，更安全。
红外报警器毕业论文
红外报警器毕业论文1 绪论随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。
随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。
在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。
因此,对现代化的大厦,需要设置多层次、立体化的保安系统。
防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。
智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。
它一般由探测器、区域控制器和报警控制中心三部分组成。
(1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。
光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。
当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。
为确保此类探测器的准确需配置频率和相位鉴别电路。
红外报警器毕业论文2 产品的整体设计及原理2.1设计原理这一台红外线防盗报警器。
具有以下特点:用当今最流行的AT89C2051单片机控制，体积小，成本低;用红外线收发管进行检测，安装隐蔽，不易被发现;探测信号采用脉冲信号，节能且抗干扰;当有人试图闯入室内时，能自动进行声光报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外报警器毕业论文1 绪论随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。
随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。
在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。
因此,对现代化的大厦,需要设置多层次、立体化的保安系统。
防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。
智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。
它一般由探测器、区域控制器和报警控制中心三部分组成。
(1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。
光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。
当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。
为确保此类探测器的准确需配置频率和相位鉴别电路。
红外报警器毕业论文2 产品的整体设计及原理2.1设计原理这一台红外线防盗报警器。
具有以下特点:用当今最流行的AT89C2051单片机控制，体积小，成本低;用红外线收发管进行检测，安装隐蔽，不易被发现;探测信号采用脉冲信号，节能且抗干扰;当有人试图闯入室内时，能自动进行声光报警。
现将该报警器原理如下。
2.1.1 硬件电路可将该电路分为以下三个部分a) 电源电路。
220V交流市电经变压器T降压，桥式整流器D1整流，电解电容C7滤波，三端稳压器78L05稳压，最后得到整机要求的+5V稳定直流电源。
b) 单片机系统。
U1为AT89C2051单片机。
C1，R0，R1和复位按钮RESET组成手动电平复位和上电自动复位电路;C2，C3以及晶振JT1组成时钟电路; C4，C5为+5V电源滤波电容。
U2为CMOS6反相器CC4069，起驱动作用。
VD1~VD6为红外发射管，其负极端接与P1口，P1口设置为输出状态，当P1口为“0”时，VD1~VD6发红外光。
VD7~VD12为红外接收管，当接收到红外光时导通，+5V电源通过VD7~VD12加到反相器CC4069的输入端，经反相为低电平，这时P3.0~P3.5为低电平。
发射管和接收管分别安装在门和窗口的适当位置，当有人闯入时遮挡了红外线，接收管截止，反相器输入端为低电平，这时U1的P3.0~P3.5为高电平。
当在一定时间内检测到位于不同位置的光束被遮挡时，则由P3.7口输出报警信号(高低电平间隔1S的脉冲信号)。
驱动声光报警电路，进行声光报警，直至按复位按钮RESET或电源开关S1。
由于红外收发管之间没有遮挡时为正常，有遮挡时为异常，则当P1口输出00H时，P3口的正。
常状态数据为00Hc) 声光报警电路。
555定时器U4，扬声器BY，普通红色发光二极管VD13等组成声光报警电路。
其中555定时器接成了一个低频多谐振荡器，其控制电压输入端5脚与单片机AT89C2051的P3.7脚相连，受P3.7脚输出的高低电平间隔1S的脉冲信号控制。
当P3.7为高电平时控制电压Uco较高，阈值电压U(=Uco)和U(=1/2Uco)T+T-也较高;当P3.7为低电平时U和U也较低。
当U较高时，电容C9充、放电的电压T+T-T+幅度较大，因而振荡频率较低。
反之，当U较低时，电容C9充、放电过程中电压变T+化幅度较小，充、放电过程完成得较快，故振荡频率较高。
即当P3.7=1时，555输出红外报警器毕业论文脉冲的振荡频率较低;当P3.7=0时，555输出脉冲的振荡频率高。
该输出脉冲经过隔直电容C8加到扬声器上，扬声器将交替发出高、低不同的两种叫声。
同时，P3.7脚输出的高低电平间隔1S的脉冲信号经电阻R8加到红色发光二极管VD13上，VD13将闪烁发光。
达到声光同时报警的效果。
硬件电路原理图见附录。
元件参数见表2.1。
表2.1 元件列表元件名元件类型元件参数Y1 晶振 6.0MVD1~ VD6 红外线发射管VD7~ VD12 红外线接收管U2 74LS04U22 74LS04U02 74LS04U?2 74LS04UU 74LS04UU22 74LS04U1 AT89C2051U3 78L05U4 555T 变压器S1 电键开关R0 电阻 270R1 电阻 1KR2~R7 电阻 10KR8 电阻 470R9 电阻 10KR10 电阻 110KLS1 扬声器F1 保险丝 0.5AD1 桥式整流器C1 电容 20uC2 电容 30pC3 电容 30pC4 电容 470uC5 电容 0.1uC6 电容 0.33uC7 电容 2000uC8 电容 30u红外报警器毕业论文C9 电容 0.01u 2.1.2 软件设计我们的目标是，当检测到有人闯入时就由P3.7口输出高低电平间隔1S的脉冲信号去驱动声光报警电路，产生声光报警。
这可通过使P3.7口每隔1S取反一次实现。
而1S时间可通过让定时器T0(工作于定时方式1)重复定时100ms十次实现。
用工作寄存器R1作循环计数器，初值为10(0AH)。
采用中断方式编程，整个软件由主程序和中断服务程序两部分构成。
a)主程序主要功能是对系统进行初始化和对系统进行监视。
看是否有人闯入。
其程序流程图如图2.1所示。
开始系统初始化NO 有人闯入,YSE启动定时等待时间到NO 时间到吗,YSE转报警程序图2.1程序流程图程序清单如下:ORG 0000HAJMP MAIN ;转向主程序ORG 000BH ;定时器T0中断入口LJMP BJ ;转向中断服务程序ORG 0030HMAIN:MOV SP，#50H ;设置堆栈栈底MOV R1，#0AH ;设置循环计数器初值红外报警器毕业论文MOV P3，#00H ;设置P3口为正常状态MOV P1，#00H ;使VD1~VD6发红外光MOV TMOD，#01H;设T0为定时方式1 MOV TH0，#3CH ;设置定时100ms初值MOV TL0，#0B0HSETB EA ;CPU开中断SETB ET0 ;定时器0允许中断JS:MOV A，P3 ;监视是否有人闯入CJNE A，#00H，LPAJMP JSLP:SETB TR0 ;启动T0定时100msSJMP $ ;等待定时100ms完成 b)中断服务程序。
主要功能是判断定时1S是否完成，从而决定是否对P3.7口取反。
其程序流程图如图2.2所示。
保护现场重设定时初值NO 1S到吗,YSEP3.7取反恢复现场中断返回图2.2 中断服务程序流程图程序清单如下:ORG 0060HBJ:PUSH Acc ;现场保护PUSH PSW红外报警器毕业论文MOV TH0，#3CH ;重设定时初值MOV TL0，#0B0HDJNZ R1，FH ;1S未到返回MOV R1，#0AH ;重设计数器初值CPL P3.7 ;P3.7口取反FH:POP PSW ;恢复现场POP AccRETI ;中断返回END2.2电路主要原件介绍2.2.1 CC4069------六反相器a) 简要说明CC4069 是由六个COS/MOS 反相器电路组成，此器件主要用作通用反相器，即用于不需要中功率TTL 驱动和逻辑电平转换的电路中。
CC4069 提供了14 引线多层陶瓷双列直插(D)、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体(C)4 种封装形式。
推荐工作条件:电源电压范围…………3V,15V输入电压范围…………0V,VDD工作温度范围:M类…………,55?,125?E 类………….,40?,85?极限值:电源电压…...,0.5V,18V输入电压……,0.5V~VDD+0.5V输入电流…………….?10mA储存温度…………,65?,150?b) 认识CMOS六反相器CC4069CC4069是一种CMOS集成电路，内部含有六个反相器，它们的输入分别用1A—6AY,A表示，输出分别用1Y—6Y表示，逻辑表达式。
外引线排列如图4所示。
引出端符号:1A,6A 数据输入端，VDD正电源，Vss 地，1Y,6Y 数据输入端红外报警器毕业论文V6A DD 6Y 5Y 5A 4A 4Y1214119813101 1 1CC40691 1 154761231A 2Y 1Y 3A 2A V3Y SS图2.3 CC4069外引线排列图在该设计中由于在prtel元件库中没有该器件及其封装所以采用了六个比较常见的74LS04反相器代替它，实现了相同的效果，但占用的体积较大，不利于集成。
2.2.2 AT89C2051单片机a) 程序保密89C2051设计有2个程序保密位，保密位1被编程之后，程序存储器不能再被编程除非做一次擦除，保密位2被编程之后，程序不能被读出。
软硬件的开发 b)89C2051可以采用下面2种方法开发应用系统。
1)由于89C2051内部程序存贮器为Flash，所以修改它内部的程序十分方便快捷，只要配备一个可以编程89C2051的编程器即可。
调试人员可以采用程序编辑-编译-固化-插到电路板中试验这样反复循环的方法，对于熟练的MCS-51程序员来说，这种调试方法并不十分困难。
当做这种调试不能够了解片内RAM的内容和程序的走向等有关信息。
2)将普通8031/80C31仿真器的仿真插头中P1.0,P1.7和P3.0,P3.6引出来仿真205T,这种方法可以运用单步、断点的调试方法，但是仿真不够真实，比如，2051的内部模拟比较器功能，P1口、P3口的增强下拉能力等等。
c) 性能价格比1)与80C31系统相比较如果需要构成一个80C31的最小系统的话，除了CPU之外，至少需要一片27C64,而系统的有效引脚和89C2051基本相同。
从元器件的成本，电路板的面积和加密性来看，使用89C2051都是合算的。
2) 与PIC单片机比较目前，国内小型的单片机全胜较多的有PIC系列，89C2051与PIC相对应芯片比较有如下特点:红外报警器毕业论文89C2051的价格高于PIC的OTP型号，但大大低于PIC的EPROM型，89C2051片内不含Watch Dog，这是89C2051的不足之处，中断系统堆栈结构、串等通讯笔定时器系统都大大强于PIC系统。
