3.3透射电镜的工作原理和特点
透射电镜的工作原理
透射电镜的工作原理透射电镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察样品的微观结构的高分辨率显微镜。
与光学显微镜不同，透射电镜使用的是电子而不是可见光来照射样品，因此能够获得比光学显微镜更高的分辨率。
透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面，下面将详细介绍透射电镜的工作原理。
1. 电子的产生。
透射电镜使用的是电子束来照射样品，因此首先需要产生电子。
电子产生的常用方法是热发射和场发射。
热发射是利用热能使金属表面的电子逃逸而产生电子，而场发射则是利用电场使电子从金属表面逃逸。
在透射电镜中，通常使用的是热发射电子源，即利用钨丝或钨钢合金丝受热后发射电子。
2. 电子的聚焦。
产生的电子束需要经过一系列的聚焦系统，使其成为一个细小的束流，以便能够准确地照射到样品上。
透射电镜的聚焦系统通常包括电子透镜和磁透镜。
电子透镜利用电场来聚焦电子束，而磁透镜则利用磁场来聚焦电子束。
通过合理设计和调节，可以使电子束聚焦到非常小的尺寸，从而获得高分辨率的成像能力。
3. 电子的透射。
经过聚焦系统聚焦后的电子束将照射到样品上，这时的电子束被称为透射电子束。
透射电子束穿过样品时，会与样品中的原子和分子发生相互作用，产生散射和吸收。
透射电镜通过检测透射电子束的变化来获取样品的结构信息。
4. 成像。
透射电镜的成像原理是利用透射电子束与样品相互作用后产生的信号来获取样品的结构信息。
透射电镜通常采用透射电子显微镜来观察样品。
透射电子显微镜通过探测透射电子束的强度和位置来获得样品的结构信息，然后将这些信息转换成图像显示出来。
5. 检测。
透射电镜的检测系统通常包括电子探测器和图像处理系统。
电子探测器用于探测透射电子束的强度和位置，然后将这些信息传输给图像处理系统。
图像处理系统将探测到的信息转换成图像，并进行增强和处理，最终显示在显示屏上供用户观察。
总结来说，透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面。
透射电镜工作原理
透射电镜工作原理
透射电镜(Transmission Electron Microscopy，简称TEM)是一种用于观察微尺度物质形态结构和表面形貌特征的重要显微镜技术，其最早应用于生物学和化学研究，如今也广泛用于材料科学和工程研究。
透射电镜的工作原理是：一束通过电子源发射出来的电子流（通常是由金属管发射出），经过分散器和偏转垂直准直器，然后通过镜片，使得电子在低压下穿过样品，然后再抵达探测器。
它是一种辐射成像技术，核心是样品挡住了辐射源发出来的电子流，同时样品也会对发射出来的电子流产生穿透效应，生成横截面，这不同于其他显微技术。
首先，在样品上由电子源发射出来的电子束被分散器和偏转垂直准直器经过处理，使其产生小的束圆孔径，并将电子束之路向化朝向被检测的样品，进行定向准直，使样品所面对的束密度均匀。
然后经过镜片，将电子束缩小至1nm范围内，并将其余部分过滤，只保留<1nm的电子束，进而进入样品。
接着，样品所面对的电子束便会受到被检测的样品的影响，产生电子穿透现象，即样品会挡住一部分电子束，另一部分电子束则会通过它穿过样品表面，穿透深度的深度取决于电子流能量，此时，这些穿透样品表面的电子将投射在探测器上，在投射在屏幕上产生了投影图像。
通过分析被检测样品上表面被投影出来的图像，便可获得细微细节，并反映出样品的结构性质、表面形貌以及体积分布状态，从而获得样品的理化信息，如组成、结构、大小及形状等，从而进行细节分析和宏观观察等，推动科学研究。
透射电镜原理

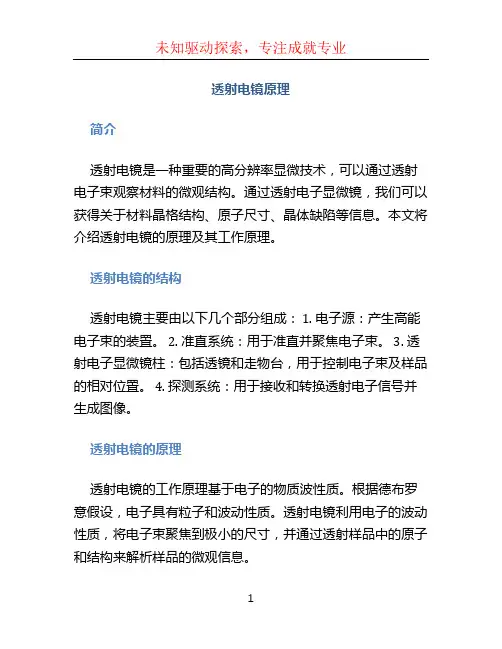

透射电镜原理简介透射电镜是一种重要的高分辨率显微技术，可以通过透射电子束观察材料的微观结构。
通过透射电子显微镜，我们可以获得关于材料晶格结构、原子尺寸、晶体缺陷等信息。
本文将介绍透射电镜的原理及其工作原理。
透射电镜的结构透射电镜主要由以下几个部分组成： 1. 电子源：产生高能电子束的装置。
2. 准直系统：用于准直并聚焦电子束。
3. 透射电子显微镜柱：包括透镜和走物台，用于控制电子束及样品的相对位置。
4. 探测系统：用于接收和转换透射电子信号并生成图像。
透射电镜的原理透射电镜的工作原理基于电子的物质波性质。
根据德布罗意假设，电子具有粒子和波动性质。
透射电镜利用电子的波动性质，将电子束聚焦到极小的尺寸，并通过透射样品中的原子和结构来解析样品的微观信息。
透射电镜工作原理的关键是电磁透镜。
透射电镜中使用的透镜原理是与光学透镜基本相似的，但是由于电子束的特性，透射电镜的透镜通常使用磁场而不是透明材料来聚焦。
透射电镜中的电子源产生的电子束首先经过准直系统进行准直，在准直过程中使电子束的发散度趋于零，然后通过透镜进行聚焦。
在样品上生成的电子映射图像通过探测系统进行接收和转换。
透射电子显微镜的分辨率取决于电子波长和透镜的性能。
透射电镜的分辨率分辨率是透射电镜的一个重要性能指标，它反映了透射电子显微镜所能区分的最小距离。
透射电镜的分辨率主要受到以下几个因素的影响： 1. 电子束的能量：电子束的能量越高，波长越短，分辨率越高。
2. 透镜的性能：透射电镜中使用的透镜一般为磁透镜，透镜的性能包括聚焦能力、像场大小等。
3. 样品的制备：样品的制备对于透射电镜的分辨率至关重要，高质量的制备能够获得更高的分辨率。
应用领域透射电镜在材料科学、纳米科学、生物学等领域有着广泛的应用。
它可以用于观察材料的晶格结构、原子尺寸、晶体缺陷等信息，为材料设计和制备提供重要的参考。
此外，透射电镜还可以用于研究纳米材料、生物分子结构等领域。
透射电镜(TEM)讲义
05
TEM操作与注意事项
操作步骤与技巧
01
02
03
04
准备样品
选择适当的样品，进行适当的 处理和固定，以确保观察效果 最佳。
调整仪器参数
根据观察需求，调整透射电镜 的加速电压、放大倍数等参数 ，以达到最佳观察效果。
操作步骤
按照仪器操作手册的步骤进行 操作，包括安装样品、调整焦 距、观察记录等。
技巧
定量分析方法
颗粒统计
对图像中颗粒的数量、大 小和分布进行统计，计算 颗粒的平均尺寸和粒度分 布。
电子衍射分析
利用电子衍射技术分析晶 体结构和相组成，确定晶 格常数和晶面间距。
能谱分析
通过能谱仪测定图像中各 点的元素组成和相对含量， 进行定性和定量分析。
04
TEM图像解析实例
晶体结构分析
利用高分辨的TEM图像，可以观察到晶体内部的原 子排列和晶体结构，如面心立方、体心立方或六方 密排结构等。
掌握操作技巧，如正确使用操 作杆、合理利用观察窗口等， 以提高观察效果和效率。
仪器维护与保养
定期清洁
定期对透射电镜进行清 洁，保持仪器内部和外
部的清洁度。
检查部件
更换消耗品
定期检查透射电镜的部 件，如电子枪、镜筒等，
确保其正常工作。
根据需要，及时更换透射 电镜的消耗品，如真空泵
油、电子枪灯丝等。
保养计划
在操作透射电镜时，应严格遵守操作规程， 确保仪器和人身安全。
THANK YOU
感谢聆听
80%
观察模式
根据观察目的选择不同的观察模 式，如明场、暗场、相位对比和 微分干涉等。
图像解析与解读
01
02
03
透射电镜的成像原理及应用
透射电镜的成像原理及应用1. 引言透射电镜是一种使用电子束来成像的仪器。
它的原理是利用电子束通过样品的透射来形成图像，并通过对电子束的探测和处理来获得样品的详细信息。
透射电镜在材料科学、生物学和物理学等领域中有广泛的应用。
2. 成像原理透射电镜的成像原理基于电子的波粒二象性，即电子既具备粒子特性又具备波动特性。
在透射电镜中，电子从电子枪中发射出来，经过加速和聚焦，形成一束射线。
这束射线通过样品后，与样品中原子和电子相互作用，发生散射和透射现象。
电子的散射会导致图像的模糊和失真，因此透射电镜通常使用薄样品来减小散射效应。
在样品的背面或透射电镜的显微镜中，放置有一个焦平面衍射器。
这个衍射器可以将透射电子的波动性转化为干涉和衍射现象，从而产生有关样品的结构信息。
这些信息通过探测器进行收集，然后通过图像处理算法生成成像结果。
3. 应用领域透射电镜在材料科学、生物学和物理学等领域有广泛的应用。
以下列举了一些常见的应用领域：3.1 材料科学透射电镜在材料科学中的应用主要用于研究材料的微观结构和性能。
通过透射电镜，可以观察和分析材料中的晶体结构、晶界、缺陷和纳米结构等。
这些信息对于材料的设计、开发和性能优化非常重要。
3.2 生物学透射电镜在生物学中的应用主要用于研究生物样品的内部结构和功能。
通过透射电镜，可以观察和分析细胞器、蛋白质和核酸等生物分子的结构。
透射电镜还可以用于研究病原体、病毒和细菌等微生物的形态和生命周期。
3.3 物理学透射电镜在物理学领域中的应用涵盖了多个子领域。
在凝聚态物理学中，透射电镜可用于研究材料的电子结构、能带和费米面等特性。
在量子力学领域，透射电镜可用于研究电子的量子行为，如量子隧穿、波函数干涉和波粒二象性等。
3.4 其他领域透射电镜还在化学、地球科学和纳米技术等领域中有应用。
在化学中，透射电镜可用于研究化学反应的过程和产物。
在地球科学中，透射电镜可用于分析地质样品的矿物组成和结构。
透射电镜的结构原理及应用
透射电镜的结构原理及应用1. 介绍透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种基于电子束传输与样品交互作用的高分辨率显微镜。
透射电镜通过在样品上透射的电子束来形成图像，因此可以观察到原子尺度的细节。
本文将介绍透射电镜的结构原理以及其应用领域。
2. 结构原理透射电子显微镜的基本结构由以下几个主要组件组成：2.1 电子源透射电子显微镜使用高速电子束来照射样品。
电子源通常采用热阴极电子枪，通过加热阴极发射高能电子。
电子源生成的电子束必须具有高度的单色性和准直性。
2.2 准直系统准直系统用于控制电子束的方向和准直度，确保电子束可以尽可能准直地照射到样品上。
准直系统通常包括准直光阑和采购透镜。
2.3 束流衰减系统束流衰减系统用于控制电子束的强度，以适应不同的样品特性和实验需求。
束流衰减系统包括限制光阑、透镜和衰减器等组件。
2.4 对焦系统对焦系统用于控制电子束的焦距，以确保电子束能够聚焦在样品表面或其内部的特定区域。
对焦系统包括透镜和聚焦光阑。
2.5 样品台和检测系统样品台是放置样品的平台，通常具有三维移动的能力，以便于调整样品的位置和观察区域。
检测系统用于检测透射电子束与样品交互后的信号，并将其转化为图像。
3. 应用领域透射电子显微镜在各个科学领域中具有广泛的应用。
以下是几个常见的应用领域：3.1 材料科学透射电子显微镜可以观察和分析材料的微观结构、晶格缺陷、晶体取向等特征。
它被广泛应用于纳米材料、催化剂、半导体器件等领域。
3.2 生物学透射电子显微镜在生物学研究中发挥着重要作用，可以观察和研究生物细胞、组织和病毒等微观结构。
它被用于研究生物分子的结构、功能和相互作用。
3.3 纳米技术透射电子显微镜对于纳米技术的研究和开发非常关键。
它能够观察和控制纳米材料和纳米结构，有助于纳米器件的设计和制造。
3.4 地球科学透射电子显微镜在地质和地球科学中也具有重要的应用价值。
透射电镜的工作原理
透射电镜的工作原理
透射电镜是一种高级显微镜，它利用电子束而不是光束来观察样品的微观结构。
透射电镜的工作原理主要包括电子源、电子透镜系统、样品台和检测系统。
首先，电子源产生高能电子束。
通常采用热阴极发射电子的方式，通过加热使
阴极发射出电子，然后经过一系列的加速器和聚焦器，将电子束聚焦到极小的直径，以便能够穿透样品并形成清晰的像。
其次，电子透镜系统起到聚焦和成像的作用。
透射电镜中的电子透镜系统通常
包括几个电磁透镜，通过调节透镜的电压和电流，可以控制电子束的聚焦和偏转，从而实现对样品的高分辨率成像。
然后，样品台是样品放置的地方。
在透射电镜中，样品通常需要制备成极薄的
切片，以便电子束可以穿透并形成像。
样品台通常可以在多个方向上进行微小的移动，以便对样品进行全方位的观察和分析。
最后，检测系统用于接收电子束穿过样品后的信号，并将其转换成图像。
检测
系统通常采用荧光屏或者数字传感器，将电子束的信号转换成可见的图像，并通过电子显微镜的显示器或者计算机进行观察和分析。
总的来说，透射电镜的工作原理是利用高能电子束穿透样品，通过电子透镜系
统的聚焦和成像，将样品的微观结构放大成可见的图像，从而实现对样品的高分辨率观察和分析。
透射电镜在生物学、材料科学、纳米技术等领域有着广泛的应用，对于研究微观结构和表征样品具有重要意义。
透射电镜衍射成像原理
透射电镜衍射成像原理
透射电镜是一种高级显微镜，利用电子束来成像样品的内部结构。
透射电镜的成像原理是基于电子的波粒二象性，电子具有波动性，因此可以产生衍射现象。
在透射电镜中，电子束通过样品时会发生衍射，通过观察样品衍射图样可以得到样品的内部结构信息。
透射电镜的成像原理主要包括以下几个方面：
1. 衍射：当电子束穿过样品时，与样品原子相互作用，会发生衍射现象。
电子束的波长通常在纳米级别，与可见光波长相当，因此可以得到高分辨率的图像。
样品的晶格结构会影响电子的衍射图样，通过分析衍射图样可以确定样品的晶格结构和原子排列。
2. 焦点：透射电镜的成像是通过电子透镜进行调焦来实现的。
透射电镜中的透镜由电磁场产生，可以调节电子束的聚焦和散焦。
透射电镜的透镜系统通常包括透镜、准直器和透镜孔径，通过调节透镜的参数可以获得清晰的电子图像。
3. 探测器：透射电镜的探测器通常是电子学传感器，可以将电子束转换为电子信号。
通过调节探测器的灵敏度和增益，可以获取高质量的电子图像。
透射电镜的探测器通常具有高灵敏度和低噪声，可以获取高分辨率的图像。
透射电镜的成像原理是基于电子的波粒二象性，通过电子的衍射现象和透镜系统的调焦来实现高分辨率的图像获取。
透射电镜在材料科学、生物学和纳米技术等领域具有重要的应用价值，可以帮助科学家研究样品的内部结构和性质。
透射电镜的发展将进一步推动科学研究的进步，为人类社会的发展做出贡献。
透射电镜工作原理
透射电镜工作原理透射电镜（Transmission Electron Microscope，简称TEM）是一种使用电子束代替光线的高分辨率显微镜，其原理基于电子的波动性。
相比于光学显微镜，透射电镜具有更高的分辨率和更大的放大倍数。
透射电镜的工作原理可以分为三个主要部分：电子源、样品和电子探测器。
首先，透射电镜的电子源通常是热阴极电子枪，它通过电子加速器产生高能电子束。
当电子从阴极中发射出来后，通过一系列的电磁透镜进行整形和聚焦，形成一个细小而密集的电子束。
接下来，电子束穿过一个极细的样品片，该样品片通常是由金属或其他材料制成的。
然而，由于电子波长非常短，所以需要非常薄的样品以便电子束能够穿过。
一般来说，样品的厚度通常在几个纳米至几十纳米之间。
然后，电子束通过样品后会遭遇各种相互作用，如散射、透射和吸收等。
这些相互作用会改变电子束的路径和强度。
透射电镜通过测量电子束的强度和角度变化，并根据这些变化得出关于样品的信息。
最后，电子束通过电子探测器进行检测。
常见的探测器包括像像面屏幕、荧光屏、像增强器、摄像机等，可以捕捉到电子束经过样品后的信息。
这些信息可以通过图像形成器形成显微图像，并且可以用来分析样品的结构、形貌和成分等。
透射电子显微镜具有非常高的分辨率，可以达到亚埃（1埃=10-10米）甚至更小的标量级。
这是由于电子的波长比光线的波长要小得多，从而可以克服光线在光学显微镜中的衍射极限。
因此，透射电子显微镜可以看到比光学显微镜更小的细节。
透射电子显微镜不仅可以观察晶体结构、原子排列、晶界和界面等纳米级尺度的细节，还可以提供化学信息，通过能谱仪、电子能量损失光谱仪等。
相比于其他显微镜，透射电子显微镜对样品的制备要求更高，因为样品必须非常薄且均匀，以保证电子束的透射。
总之，透射电子显微镜是一种利用电子束取代光线的高分辨率显微镜。
通过热阴极电子枪产生高能电子束、样品的透射与散射、以及电子束的探测，透射电子显微镜可以获得关于样品的结构、形貌和成分等详细信息。
透射电镜的工作原理
透射电镜的工作原理
透射电镜是一种利用电子束来观察物质内部结构的仪器。
它的工作原理基于电子的粒子性质和波动性质。
首先，透射电镜使用一个电子源，通常是热阴极或场发射阴极，产生高速电子束。
这些电子经过加速器进行加速，形成具有很高动能的电子束。
然后，加速后的电子束进入透镜系统。
透镜系统由一系列的磁透镜和电透镜组成，它们能够控制电子束的路径和聚焦。
这些透镜会使用磁场或电场对电子束进行定向和聚焦，以便使电子束尽可能地准直和聚焦到一个小的区域内。
接下来，电子束进入样品的薄片中。
这个过程需要将样品制备成足够薄的薄片，通常在几个纳米到几十纳米的范围内。
这样，电子束就可以穿过样品，并与样品中的原子和电子发生相互作用。
当电子束穿过样品时，它们会与样品中的原子和电子发生散射和吸收。
这些散射和吸收过程会改变电子束的强度和相位。
通过测量电子束的强度和相位的变化，透射电镜可以获取关于样品内部结构的信息。
最后，电子束通过样品后，它们被收集到一个探测器中。
这个探测器可以是荧光屏、像素探测器或CCD探测器等。
探测器
会记录电子束的强度和相位的变化，生成一个透射电子显微图像。
总的来说，透射电镜利用电子束的散射和吸收来观察样品内部的结构。
通过控制电子束的路径和聚焦，以及收集电子束的强度和相位的变化，可以获取高分辨率的样品图像，从而研究物质的微观特性和结构。
透射电镜的成像原理
透射电镜的成像原理
透射电镜是一种使用电子束来形成样本的高分辨率图像的仪器。
其成像原理是基于电子束与样品之间的相互作用，以及测量和记录电子束与样品间散射电子的数量。
在透射电镜中，电子束被发射器产生，并通过一系列的电磁透镜系统进行控制和聚焦。
控制电磁透镜的磁场可以调整电子束的轨迹和聚焦点，确保其足够细致地照射到待观察的样品上。
当电子束照射到样品上时，一部分电子将被透射，另一部分电子将会被样品散射。
透射电子将会进入一个环形激光诱导荧光屏幕，形成亮点。
而散射电子将会被对称地捕获并聚焦到像差校正器上。
这些散射电子将被像差校正器中的透镜所聚集，并被定向进入像增强器。
像增强器中的透镜系统再次聚焦散射电子，将其集中到探测器上。
探测器会记录下每个点的电子数量，并转化为一个数值图像。
这个数值图像可以被计算机显示和存储，形成我们在透射电镜中观察到的高分辨率样品图像。
透射电镜的成像原理依赖于电子束与样品之间的相互作用，以及通过控制电磁透镜和像增强器等装置的电子束的聚焦和记录。
通过这种方式，透射电镜可以达到非常高的分辨率，使我们能够观察并研究微观尺度的样品结构和特性。
透射电子显微镜 原理
透射电子显微镜原理透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种利用电子束传递样品来获得细微结构的高分辨率显微镜。
它的原理是通过在真空中加速电子，将电子束通过光学透镜系统聚焦到样品上，并通过样品的透射情况来形成图像。
TEM的关键组件包括电子源、电子透镜系统、样品台、探测器和成像系统。
电子源产生的电子束经过一系列透镜系统（包括准直透镜、磁场透镜、投影透镜等），被聚焦到样品上。
样品位于一个特殊的样品台上，可以微调样品的位置和角度。
透射电子束通过样品后，部分电子被散射、散射和吸收。
散射电子和透射电子被探测器捕捉，并转化为电信号。
TEM的成像原理基于透射电子束与样品交互作用的差异。
样品内不同的区域对电子束有不同的散射、吸收和透射能力，导致不同的强度对比。
探测器会测量透射电子的能量和强度变化，并将其转换为光学图像。
最终，通过调节透射电子束的聚焦和探测参数，可以得到具有高分辨率的样品图像。
TEM具有极高的分辨率和能够观察样品内部结构的能力。
与光学显微镜相比，TEM利用电子束的波长远小于光的波长，可以克服光学显微镜的衍射极限。
因此，TEM可以观察更小的结构和更高的放大倍数。
此外，TEM还可以通过选定区域电子衍射（Selected Area Electron Diffraction, SAED）技术来研究晶体的晶格结构和材料的晶体学性质。
综上所述，透射电子显微镜通过控制电子束的聚焦和探测参数，利用透射电子与样品相互作用的差异，获得高分辨率的样品图像。
它是研究材料科学和纳米技术的重要工具。
扫描、透射电镜的基本原理及其应用
扫描、透射电镜在材料科学中的应用摘要：在科学技术快速发展的今天，人们不断需要从更高的微观层次观察、认识周围的物质世界，电子显微镜的发明解决了这个问题。
电子显微镜可分为扫描电了显微镜简称扫描电镜(SEM)和透射电子显微镜简称透射电镜(TEM)两大类。
本文主要介绍扫描、透射电镜工作原理、结构特点及其发展，阐述了其在材料科学领域中的应用。
1扫描电镜的工作原理扫描电子显微镜的制造依据是电子与物质的相互作用。
扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描，激发出各种物理信息。
通过对这些信息的接受、放大和显示成像，获得测试试样表面形貌的观察。
电子束和固体样品表面作用时的物理现象：当一束极细的高能入射电子轰击扫描样品表面时，被激发的区域将产生二次电子、俄歇电子、特征X射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。
同时可产生电子-空穴对、晶格振动（声子)、电子振荡（等离子体）。
由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成能谱仪可以获得且具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面作栅网式扫描。
聚焦电子束与试样相互作，产生二次电子发射（以及其它物理信号）。
二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，则可以得到反映试样表面形貌的二次电子像[1]。
2扫描电镜的构成主要包括以下几个部分：1.电子枪——产生和加速电子。
由灯丝系统和加速管两部分组成2.照明系统——聚集电子使之成为一定强度的电子束。
由两级聚光镜组合而成。
3.样品室——样品台，交换，倾斜和移动样品的装置。
4.成像系统——像的形成和放大。
由物镜、中间镜和投影镜组成的三级放大系统。
调节物镜电流可改变样品成像的离焦量。
调节中间镜电流可以改变整个系统的放大倍数。
5.观察室——观察像的空间，由荧光屏组成。
透射电镜工作原理
透射电镜工作原理透射电镜是一种利用电子束来观察样品表面微观结构的仪器。
它是一种非常重要的科学研究工具，能够帮助科学家们观察到微观世界中的细微结构，从而为材料科学、生物学、医学等领域的研究提供重要的数据支持。
透射电镜的工作原理主要包括电子源、电子透镜系统、样品台和检测系统等几个关键部分。
下面我们将逐一介绍这些部分的工作原理。
首先是电子源。
透射电镜使用的电子源通常是热阴极电子枪，它通过加热阴极来产生高能电子。
这些高能电子被加速器加速后形成电子束，然后聚焦到样品表面。
其次是电子透镜系统。
电子透镜系统主要由几个电磁透镜组成，包括减速器、准直器和物镜等。
减速器主要用于调节电子束的能量，准直器用于使电子束保持平行，而物镜则用于将电子束聚焦到样品表面上。
接下来是样品台。
样品台是透射电镜中支撑样品的平台，通常可以在三个方向上进行微小的调节，以便将样品放置到最佳的观察位置。
最后是检测系统。
透射电镜的检测系统通常由荧光屏和摄像机组成。
当电子束照射到样品表面时，样品会产生一些相互作用，如散射、透射、吸收等。
这些相互作用产生的信号会被检测系统捕捉到，并转换成图像显示在荧光屏上，然后再由摄像机拍摄下来。
通过上述工作原理，透射电镜能够以高分辨率观察样品表面的微观结构。
它的分辨率通常可以达到纳米甚至亚纳米级别，远远超过了光学显微镜的分辨率。
这使得透射电镜成为研究纳米材料、生物细胞、微生物等微观结构的理想工具。
总之，透射电镜是一种利用电子束来观察样品表面微观结构的仪器，它的工作原理主要包括电子源、电子透镜系统、样品台和检测系统等几个关键部分。
通过这些部分的协同工作，透射电镜能够以高分辨率观察样品表面的微观结构，为科学研究提供重要的数据支持。
透射电镜的工作原理和应用
透射电镜的工作原理和应用1. 介绍透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种高分辨率的显微镜，可以用来观察和研究非常小的生物和物质的结构。
本文将介绍透射电镜的工作原理和应用。
2. 工作原理透射电镜的工作原理基于电子的波动性质和透射性质。
其基本组成包括电子源、减速器、透镜系统和检测器。
2.1 电子源透射电镜使用的电子源通常是热发射型阴极，通过加热阴极产生高能电子。
这些高能电子被发射到一个真空管中，形成电子束。
2.2 减速器电子束经过减速器会进一步调整电子能量，以适应样品的要求。
减速器可以利用磁场或电场控制电子束的速度和能量。
2.3 透镜系统透镜系统主要由磁透镜和电透镜组成，用于控制电子束的聚焦和定位。
透镜可以通过改变磁场或电场的强度来控制电子束的走向和聚焦效果。
2.4 检测器透射电镜的检测器通常是一个荧光屏，用于接收透过样品的电子束并转化为可见光。
这些可见光会被放大并转化为图像，可以被观察和记录。
3. 应用透射电镜在许多领域中有广泛的应用。
以下是一些常见的应用领域。
3.1 材料科学透射电镜可以用来研究各种材料的晶体结构和微观结构。
通过观察和分析材料的原子排列和组织结构，可以深入了解材料的力学性质、电子性质和热性质。
3.2 纳米技术透射电镜在纳米技术中起着重要作用。
它可以用来观察和研究纳米材料的结构、形貌和性质，帮助研究人员设计和制造更高效的纳米器件。
3.3 生物科学透射电镜在生物科学研究中也有广泛的应用。
它可以用来观察和研究生物样品的细胞结构、细胞器和分子组织，从而深入了解生物系统的功能和机制。
3.4 太空科学透射电镜在太空科学研究中发挥着重要作用。
它可以用来观察和研究来自外太空的微小颗粒、陨石和行星样品，帮助科学家了解太阳系的形成和演化过程。
3.5 医学研究透射电镜在医学研究中也有许多应用。
它可以用来观察和研究病毒、细菌和细胞的结构，从而增进对疾病的认识和治疗方法的研发。
简述透射电镜的工作原理
简述透射电镜的工作原理
透射电镜，或称透射电子显微镜，是一种高分辨率、高放大倍数的电子显微镜。
它利用电子枪发射的电子束穿透样品，通过电磁透镜聚焦和放大，最后投射到荧光屏幕上，形成样品的放大图像。
以下是透射电镜的工作原理简述：
1. 电子源：透射电镜的核心部分是电子枪，它由阴极（通常是一个金属丝或针尖）和阳极组成。
阴极在热或强电场的作用下发射出电子，这些电子在阳极的加速下形成高速电子束。
2. 聚光镜：电子束离开电子枪后，通过聚光镜进一步缩小直径，并通过电磁透镜聚焦到样品上。
聚光镜的作用是将电子束缩小并集中，以获得更高的成像分辨率。
3. 样品：被观察的样品放置在透镜的样品台上，通常需要进行薄化处理以允许电子穿过。
样品可以是固体、液体或气体，但需要满足一定的厚度和透明度要求。
4. 信息传递：当电子束穿透样品时，与样品的原子相互作用，产生散射和衍射。
这些散射和衍射的电子携带了有关样品内部结构的信息。
透射电镜通过电磁透镜对这些电子进行收集和放大，形成样品的放大图像。
5. 成像：经过电磁透镜的放大和会聚，携带样品信息的电子束最后投射到荧光屏幕上，形成样品的放大图像。
这一步将电子信号转化为可见光信号，方便观察和记录。
总的来说，透射电镜通过利用高速电子束穿透样品并利用电磁透镜进
行放大和会聚，实现了高分辨率和高放大倍数的样品成像。
这种成像方式对于研究微观结构和材料特性具有重要意义。
透射电镜见不到光的原因
透射电镜见不到光的原因透射电镜是一种非常重要的科学仪器，它可以用来观察物质的微观结构，从而深入研究物质的性质和特性。
然而，有时候我们可能会发现，在透射电镜下，我们无法看到光的存在。
那么，为什么透射电镜见不到光呢？在本文中，我们将探讨这个问题，并详细解释透射电镜见不到光的原因。
1. 透射电镜的原理在深入讨论透射电镜见不到光的原因之前，我们首先需要了解透射电镜的工作原理。
透射电镜利用电子束取代了光束，通过对物质进行透射观察，从而获得更高分辨率的图像。
透射电镜主要由电子源、准直系统、透射系统和检测系统组成。
电子源产生高速电子束，通过准直系统使电子束变得平行并进一步聚焦。
然后，电子束通过样品，与样品中的原子或分子发生相互作用。
透射系统将经过样品的电子束聚焦到检测器上，最终形成透射电镜图像。
2. 光与电子的区别在理解透射电镜为什么见不到光之前，我们需要了解光和电子的基本性质和行为差异。
光是电磁波，是由电场和磁场交替振荡产生的。
光的波长通常在纳米级别，因此光具有较大的波动性。
在光学中，我们可以用光的干涉、衍射等现象来解释光的行为。
电子是带负电的粒子，具有粒子性。
电子的波长通常在皮米级别，远远小于光的波长。
由于电子的波长非常短，因此电子具有非常强的穿透力。
与光学相比，电子显微镜可以提供更高的分辨率和更详细的图像。
3. 透射电镜见不到光的原因基于对透射电镜原理的理解，我们可以得出透射电镜见不到光的原因如下：3.1 电子束的性质透射电镜使用的是电子束而不是光束。
电子束具有粒子性，不会像光束那样产生光学现象，例如反射、折射、漫反射等。
因此，在透射电镜中，我们无法直接观察到光的存在。
3.2 电子与物质的相互作用透射电镜中的电子束与样品中的原子或分子发生相互作用。
这种相互作用会导致电子的散射和吸收，从而影响电子束的传播和探测。
与光不同，电子的相互作用更加复杂，包括弹性散射、非弹性散射、透射等。
3.3 透射电镜的探测系统透射电镜的探测系统主要用于聚焦经过样品的电子束，并将其转化为图像。
透射电镜工作原理
第四章照相底板照相底板0.2~0.3nm 改变线圈电流或电压利用荧光屏高度真空电子透镜电磁透镜的工作原理图2 电磁透镜的工作原理电磁透镜的工作原理图2 电磁透镜的工作原理电磁透镜的特点是景深大（场深），焦长很长。
从原理上讲，当透镜焦距、像距一定时，只有一层样品平面与透镜的理想物平面重合，能在透镜像平面上获得该层平面的理想图象，而偏离理想物平面的物点都存在一定程度的失焦，他们在透镜像平面上将产生具有一定尺寸的失焦圆斑，如果失焦圆斑尺寸不超过由衍射效应和像差引起的散焦斑，那么对透镜像分辨透镜像平面允许的轴向偏差定义为焦长。
当透镜焦距、物距一定时，像平面在一定的轴向距离内移动，也会引起失焦。
如果失焦尺寸不超过由衍射效应和像差引起的散焦斑，那么像平面在一定的轴向距离内移动，对透镜像分辨率并不产生影响。
电磁透镜的工作原理导线外围的磁力线都在铁壳中通过，由在软磁壳的内侧开一道环状的狭缝，从而可以减小磁场的广延度，使大量磁力线集中在缝隙附近的狭小区域之内，增强了磁场的强度。
图3 带有软磁壳的电磁透镜示意图为了进一步缩小磁场轴向宽度，还可以在环状间隙两边。
磁透镜可使有效磁场集中到沿透镜轴向几毫米的范围之内。
给出裸线圈加铁壳和极靴后透镜磁感应强度分布。
电磁透镜的工作原理与光学玻璃透镜相似，电磁透镜物距、像距和焦距三者之间关系式及放大倍数为：由于电磁波的波长或能量发生一定幅度的为由于球差造成的焦斑半镜后不能在像平面上聚焦成色差色差是由于入射电子波长（或能量）的非单一性所造成的。
色差ACs透射电镜的结构及工作原理镜筒照明系统—电子枪、聚光镜(p150)（50~100kV)成像系统—样品室、物镜、中间镜和投影镜图象观察和记录系统—荧光屏和照相装置透射电镜的结构及工作原理③本身有一定的力学强度和刚度，能忍受电子束的照射而不致畸变或破裂。
支持膜上的粉末试样要求高度分散，可根据不同情况选用如下分复型法塑料一级复型复型法(a)投影 (b)喷碳图4.12 样品处理示意图碳一级复型在真空镀膜装置中，将碳棒以垂直方向，如图4-12b)所示，向样品表面蒸镀10-20nm的碳膜(其厚度通过洁白瓷片变为浅棕色来控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一聚光镜的缩小倍数为10~50倍，
它将有效光源强烈地缩小成1~5 m的
光斑像。
第二聚光镜缩小倍数约为1/2倍。这
样，通过第二聚光镜在试样平面上形
成直径约为2-10 m的光斑，显著地提
高了照明效果。
2. 成像系统 物镜、中间镜和投影镜现也都 采用磁透镜。它们和样品室构成
成像系统，作用是安置样品、放 大成像。
产生反映样品微区厚度、平均原子序数、
晶体结构或位向差别的多种信息。
透过样品的电子束强度，其取决于这些 信息，经过物镜聚焦放大在其平面上形成 一幅反映这些信息的透射电子像，经过中 间镜和投影镜进一步放大，在荧光屏上得 到三级放大的最终电子图像，还可将其记 录在电子感光板或胶卷上。
透镜电镜和普通光学显微镜的光路是相
控制电子束的运动在电子光学领域中 主要使用电磁透镜装置。但电磁透镜在 成像时会产生像差。
像差分为几何像差和色差两类。
几何像差：由于透镜磁场几何形状上
的缺陷而造成的像差。
色差：由于电子波的波长或能量发生
一定幅度的改变而造成的像差。
透镜的实际分辨本领除了与衍射效应有 关以外，还与透镜的像差有关。 光学透镜，已经可以采用凸透镜和凹透 镜的组合等办法来矫正像差，使之对分辨
镜
筒
一般由电子枪、聚光镜、
物镜、中间镜和投影镜等电 子透镜、样品室和荧光屏组 成透射电镜的电子光学系统。
透射电镜，通常采用热阴极电子枪来获 得电子束作为照明源。 热阴极发射的电子，在阳极加速电压的 作用下，高速穿过阳极孔，然后被聚光镜 会聚成具有一定直径的束斑照到样品上。
具有一定能量的电子束与样品发生作用，
散器、磁消像散器或静电消像散 器来减小。
(2)中间镜和投影镜 中间镜和投影镜的构造和物镜是 一样的，但它们的焦距比较长。其 作用是将物镜形成的一次像再进行 放大，最后显示到荧光屏上，从而 得到高放大倍数的电子像。这样的 过程称为三级放大成像。
物镜和投影镜属于强透镜，其放
大倍数均为100倍左右，而中间镜属 于弱透镜，其放大倍数为0~20倍。
有效放大倍数 物镜孔径角 景深 焦长 像的记录 103× 约700 较小 较短 照相底板 106× ＜10 较大 教长 照相底板
透射电镜的显著特点是分辨本 领高。目前世界上最先进的透射
电镜的分辨本领已达到0.1nm,可 用来直接观察原子像。
电磁透镜
电磁透镜的分辨本领由衍射效应和球面像差来决定。 衍射效应对分辨本领的影响： Rayleigh公式： Δr0=0.61λ/Nsinα Δr0：成像物体上能分辨出来的两个物点间的最小距离， 表示透镜分辨本领的大小。 λ：波长; N：介质的相对折射系数 α:透镜的孔径半角 只考虑衍射效应时，在照明光源和介质一定的条件 下，孔径半角越大，透镜的分辨本领越高。 像差对分辨本领的影响： 由于球差、像散和色差的影响，物体上的光点在像 平面上均会扩展成散焦斑，个散焦斑的半径也就影响 了透镜的分辨本领。
样品室位于照明系统和物镜之间，其作用是安 装各种形式的样品台，提供样品在观察过程中的各 种运动，如平移(选择观察区域)、倾斜(选择合适的 样品位向)和旋转等。 透射电镜样品非常薄，约为100～200nm，必 须用铜网支撑着。常用的铜网直径为3mm左右， 孔径约有数十μm，如图所示。
3 .图像观察和记录系统 透射电镜中电子所带的信 息转换成人眼能感觉的可见光 图像，是通过荧光屏或照相底 板来实现的。人们透过铅玻璃 窗可看到荧光屏上的像。
图为日立公司H800透射电子显微镜(镜筒)
高压系统
真空系统
控制系统
观察和记录系统
3.3 透射电镜
1.透射电镜的工作原理和特点
透射电镜：是以波长极短的电子束作为
照明源，用电子透镜聚焦成像的一种具
有高分辨本领、高放大倍数的电子光学
仪器。 四部分：电子光学系统、电源系统、 真空系统、操作控制系统
样品室、物镜、中间镜和投影镜，
荧光屏和照相装置。
通常将镜筒分为照明、成像及图像
观察和记录三个系统。 照明系统：电子枪、聚光镜
成像系统：样品室、物镜、中间镜和
投影镜 图像观察和记录系统：荧光屏和照相
装置
1. 照明系统
照明系统的作用： ① 提供光源，控制其稳定度、照
明强度和照明孔径角；
② 选择照明方式(明场或暗场成 像)。
电源系统、真空ቤተ መጻሕፍቲ ባይዱ统和操作系统都
是辅助系统。
电源系统包括电子枪高压电源、透
镜电源和控制线路电源等。
真空系统用来维持镜筒(凡是电子
运行的空间)的真空度在10-4 Torr以
上，以确保电子枪电极间绝缘，防止 成像电子在镜筒内受气体分子碰撞而
改变运动轨迹，减小样品污染等。
基于对机械稳定性的考虑，透射
电镜的镜筒一般是直立积木式结构 （自上而下）：电子枪，聚光镜，
焦长：透镜像平面允许的轴向偏差定义
为焦长。 当透镜焦距、物距一定时，像平面在 一定的轴向距离内移动，也会引起失焦。 如果失焦尺寸不超过由衍射效应和像差
引起的散焦斑，那么像平面在一定的轴
向距离内移动，对透镜像分辨率并不产
生影响。
2 透射电镜的结构及原理
透射电镜主要有电子光学系统
(镜筒)、电源系统、真空系统和操 作控制系统等四部分。
(1) 物镜
物镜是透射电镜的核心，它获得第一幅具有
一定分辨本领的放大电子像。这幅像的任何缺
陷都将被其他透镜进一步放大，所以透射电镜 的分辨本领就取决于物镜的分辨本领。因此， 要求物镜有尽可能高的分辨本领、足够高的放 大倍数和尽量小的像差。磁透镜最大放大倍数 为200倍，最大分辨本领为0.1nm。
物镜的球面像差一般通过在物 镜背焦面径向插入物镜光阑，物 镜的像散通常通过采用机械消像
景深：透镜物平面允许的轴向偏差定义为 透镜的景深。 从原理上讲，当透镜焦距、像距一定时， 只有一层样品平面与透镜的理想物平面重合， 能在透镜像平面上获得该层平面的理想图象， 而偏离理想物平面的物点都存在一定程度的 失焦，他们在透镜像平面上将产生具有一定 尺寸的失焦圆斑，如果失焦圆斑尺寸不超过 由衍射效应和像差引起的散焦斑，那么对透 镜像分辨本领并不产生影响。
似的，如图4-3所示。
光学显微镜与透射电镜的比较 比较部分 光学显微镜 透射电镜 光源 可见光(日光、电灯光) 电子源(电子枪) 照明控制 玻璃聚光镜 电子聚光镜 样本 1mm厚的载玻片 约10nm厚的薄膜 放大成象系统 玻璃透镜 电子透镜 介质 空气和玻璃 高度真空 像的观察 直接用眼 利用荧光屏 聚焦方法 移动透镜 改变线圈电流或电压 200nm 0.2~0.3nm 分辨本领
比阴极负数百伏的栅极组成。
这是一种静电透镜，它能使阴极发 射的电子会聚，得到一个小于100μm
的电子束斑。
(2) 聚光镜 聚光镜大多是磁透镜，其作用是将来自
电子枪的电子束会聚到被观察的样品上，
并通过它来控制照明强度、照明孔径角和
束斑大小。高性能透射电镜都采用双聚光
镜系统。这种系统由第一聚光镜(强激磁 透镜)和第二聚光镜(弱激磁透镜)组成。
本领的影响远远小于衍射效应的影响;
但电子透镜只有会聚透镜，没有发散透
镜，所以至今还没有找到一种能矫正球差
的办法。这样，像差对电子透镜分辨本领
的限制就不容忽略了。
像差分球差、像散、色差等，其中，球 球差的大小，可以用球差散射圆斑半径Rs
和纵向球差ΔZs两个参量来衡量。前者是
差是限制电子透镜分辨本领最主要的因素。
指在傍轴电子束形成的像平面(也称高斯
像平面)上的散射圆斑的半径。后者是指 傍轴电子束形成的像点和远轴电子束形成 的像点间的纵向偏离距离。
ΔZs
如果计算分辨本领的平面为最小截 面圆所在平面，则 Δr’s=1/4 Csα3 从以上两式可以得知Δr’s或Δrs与 球差系数Cs成正比，与孔径半角的立方成 正比。也就是说球差系数越大，由球差 决定的分辨本领越差，随着α的增大， 分辨本领也急剧地下降。
三级成像的总放大倍数为：
MT = MO MI MP 其中MO、MI、MP分别是物镜、中
间镜和投影的放大倍数。
磁透镜可以通过改变电流来调节放 大倍数。一般通过将物镜和投影镜的 放大倍数MO、MP固定，而改变中间 镜放大倍数MI来改变总放大倍数MT。 应当指出，放大倍数越大，成像亮度 越低。成像亮度与MT2成反比。因此， 要根据具体要求选用成像系统的放大 倍数。
(1) 电子枪
电子枪是透射电镜的电子源。因为 电子枪决定了像的亮度、图像稳定度
和穿透样品能力，所以相应地要求其
亮度、发射稳定度和加速电压都要高。
最常用的加速电压为50~100kV，近来
超高电压电镜的加速电压已达数千kV。
电子枪
目前常用的电子枪是热阴极三极电
子枪，如图所示。它由发夹形钨丝阴 极、阳极和位于阴、阳极之间且电位
像散：像散是由透镜磁场的非旋转对称而引起。
如果电磁透镜在制造过程中已经存在固有的像散， 则可以通过引入一个强度和方位都可以调节的矫正 磁场来进行补偿，这个能产生矫正磁场的装置称为 消像散器。
色差
色差：是由于入射电子波长（或能量）的非单一
性造成。
电磁透镜的景深和焦长
电磁透镜的特点是景深大（场深），焦长很长。
