连续梁桥施工方法

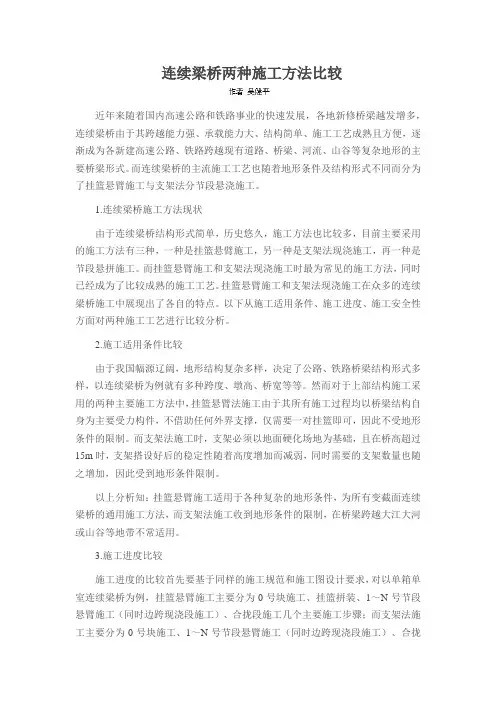

连续梁桥两种施工方法比较
连续梁桥两种施工方法比较近年来随着国内高速公路和铁路事业的快速发展，各地新修桥梁越发增多，连续梁桥由于其跨越能力强、承载能力大、结构简单、施工工艺成熟且方便，逐渐成为各新建高速公路、铁路跨越现有道路、桥梁、河流、山谷等复杂地形的主要桥梁形式。
而连续梁桥的主流施工工艺也随着地形条件及结构形式不同而分为了挂篮悬臂施工与支架法分节段悬浇施工。
1.连续梁桥施工方法现状由于连续梁桥结构形式简单，历史悠久，施工方法也比较多，目前主要采用的施工方法有三种，一种是挂篮悬臂施工，另一种是支架法现浇施工，再一种是节段悬拼施工。
而挂篮悬臂施工和支架法现浇施工时最为常见的施工方法，同时已经成为了比较成熟的施工工艺。
挂篮悬臂施工和支架法现浇施工在众多的连续梁桥施工中展现出了各自的特点。
以下从施工适用条件、施工进度、施工安全性方面对两种施工工艺进行比较分析。
2.施工适用条件比较由于我国幅源辽阔，地形结构复杂多样，决定了公路、铁路桥梁结构形式多样，以连续梁桥为例就有多种跨度、墩高、桥宽等等。
然而对于上部结构施工采用的两种主要施工方法中，挂篮悬臂法施工由于其所有施工过程均以桥梁结构自身为主要受力构件，不借助任何外界支撑，仅需要一对挂篮即可，因此不受地形条件的限制。
而支架法施工时，支架必须以地面硬化场地为基础，且在桥高超过15m时，支架搭设好后的稳定性随着高度增加而减弱，同时需要的支架数量也随之增加，因此受到地形条件限制。
以上分析知：挂篮悬臂施工适用于各种复杂的地形条件，为所有变截面连续梁桥的通用施工方法，而支架法施工收到地形条件的限制，在桥梁跨越大江大河或山谷等地带不常适用。
3.施工进度比较施工进度的比较首先要基于同样的施工规范和施工图设计要求，对以单箱单室连续梁桥为例，挂篮悬臂施工主要分为0号块施工、挂篮拼装、1～N号节段悬臂施工（同时边跨现浇段施工）、合拢段施工几个主要施工步骤；而支架法施工主要分为0号块施工、1～N号节段悬臂施工（同时边跨现浇段施工）、合拢段施工几个主要施工步骤；因此支架法施工减少了挂篮拼装的施工时间。

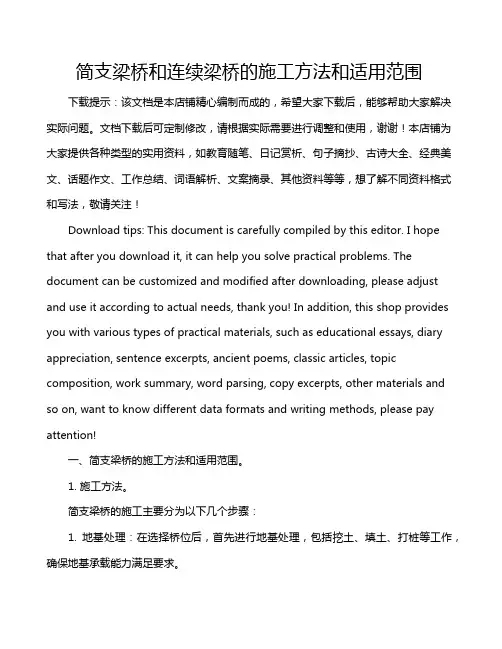

简支梁桥和连续梁桥的施工方法和适用范围
简支梁桥和连续梁桥的施工方法和适用范围下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、简支梁桥的施工方法和适用范围。
变截面连续梁桥常用施工方法及经典图纸
变截面连续梁桥常用施工方法1．支架现浇法支架现浇法适用于旱地且跨径不太大的桥梁，施工中支架的安全、变形等是必须引起重视的问题。
2．悬臂施工法悬臂施工法是大跨径连续梁桥常用的施工方法，属于一种自架设方式，分为悬臂拼装与悬臂浇筑两种。
悬臂拼装指在预制场预制梁节段、然后进行逐节对称拼装，拼装方法主要有扒杆吊装法、缆索吊装法、提升法等。
悬臂浇注法则是利用挂蓝在桥墩两侧对称浇注箱梁节段、待已浇节段混凝土强度达到要求的张拉强度后进行预应力张拉，然后移动挂蓝进行下一节段施工，直至合拢。
目前主要采用该法施工。
不论悬拼还是悬浇，都是属于自架设方式施工，且已成结构的状态（包括受力，变形）具有不可调整性，所以，施工成败的关键在于临时锚固的可靠性，施工过程中的应力监测、变形预测与标高调整以及体系转换的实施。
经典图纸：变截面预应力连续刚构箱梁桥施工图范例桥梁全长：695.4m设计行车速度：80Km/h。
荷载等级：公路-Ⅰ级，无人群荷载。
桥宽：左右幅桥宽布置为0.5m 11m（行车道） 0.5m（防撞护栏）。
高程：黄海高程系统。
坐标：北京坐标系。
地震烈度：设计基本地震动加速度峰值A=0.05g，抗震设防烈度为6度。
桥面横坡：主桥单向横坡2%，引桥处在横坡变化段上。
单箱单室截面箱梁顶宽：12米底宽6.5米顶板悬臂长度：2.75米顶板悬臂端部厚：20cm 根部厚70cm。
全桥分五联，其中第二联为主桥，采用(70 130 70)m跨的变截面预应力混凝土连续刚构箱梁；两岸引桥采用预应力混凝土T梁，第一、三联为先简支后刚构（采用部分连续墩），第四、五联为先简支后连续。
主桥数量表、引桥数量表、地质纵断面图、桥型布置图箱梁标准横断面图、箱梁施工程序示意图箱梁截面标高、箱梁一般构造图箱梁纵向预应力钢束布置图箱梁纵向钢束竖弯平弯要素表箱梁纵向预应力钢束材料数量及引伸量计算表纵向钢束布置断面图20张箱梁纵向预应力钢束定位钢筋示意图箱梁锚下加强钢筋布置图箱梁横、竖向预应力钢束(筋)布置图箱梁横、竖向预应力钢束(筋)锚固大样图箱梁横、竖向预应力钢束(筋)数量表箱梁横、竖向预应力钢束(筋)定位钢筋示意图箱梁0号节段一般构造图、箱梁0号节段钢筋布置图箱梁1-16、1-16号节段钢筋布置图箱梁17号节段钢筋布置图、箱梁17号节段一般构造图箱梁17号节段钢筋布置图箱梁边、中跨合拢段外刚性支撑构造图箱梁边跨18号节段一般构造图箱梁18号节段钢筋布置图箱梁18号节段端横隔板钢筋布置图-gg箱梁18节段钢束加强、定位钢筋布置图箱梁齿板一般构造图、上齿板钢筋布置图箱梁下齿板钢筋布置图箱梁顶面现浇层钢筋布置图、箱梁施工预拱度图引桥30T梁平面布置图引桥30mT梁设伸缩缝端预留槽加厚部钢筋布置图(320) 墩台基础控制点坐标表、4 5号主墩一般构造图4 5号主墩墩身钢筋布置图4 5号主墩墩身劲性骨架布置示意图4 5号主墩承台钢筋布置图4 5号主墩承台冷却管布置图4 5号主墩基桩钢筋布置图过渡墩、引桥墩一般构造图（不含15、16号墩）测设线引桥桥墩一般构造图（15，16号墩）过渡墩帽梁钢筋布置图过渡墩墩身钢筋布置图过渡墩墩身劲性骨架布置图引桥桥墩帽梁钢筋布置图（实心墩）引桥桥墩帽梁钢筋布置图（双柱墩）引桥双柱墩墩柱基桩钢筋布置图引桥双柱墩基桩钢筋布置图引桥双柱墩墩柱系梁钢筋布置图引桥双柱墩基桩系梁钢筋布置图引桥实心墩墩身钢筋布置图引桥实心墩、空心墩承台钢筋布置图引桥实心墩、空心墩承台冷却管布置图引桥实心墩、墩心墩基桩钢筋布置图桥台承台钢筋图、桥台基桩钢筋图大桥支座垫石平面布置图D320型伸缩缝安装示意图、支座垫石钢筋布置图桩基础混凝土质量检测管构造图主桥盆式支座安装及构造示意图主桥箱梁检修楼梯布置图右幅桥0号桥台台帽、挡块钢筋布置图桥台台帽、背墙、挡块钢筋布置图桥台一般构造图、桥台耳墙钢筋布置图……。

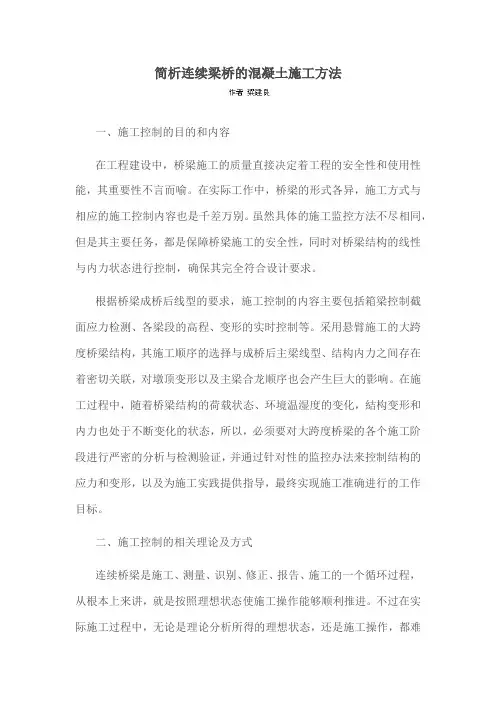

简析连续梁桥的混凝土施工方法
简析连续梁桥的混凝土施工方法一、施工控制的目的和内容在工程建设中，桥梁施工的质量直接决定着工程的安全性和使用性能，其重要性不言而喻。
在实际工作中，桥梁的形式各异，施工方式与相应的施工控制内容也是千差万别。
虽然具体的施工监控方法不尽相同，但是其主要任务，都是保障桥梁施工的安全性，同时对桥梁结构的线性与内力状态进行控制，确保其完全符合设计要求。
根据桥梁成桥后线型的要求，施工控制的内容主要包括箱梁控制截面应力检测、各梁段的高程、变形的实时控制等。
采用悬臂施工的大跨度桥梁结构，其施工顺序的选择与成桥后主梁线型、结构内力之间存在着密切关联，对墩顶变形以及主梁合龙顺序也会产生巨大的影响。
在施工过程中，随着桥梁结构的荷载状态、环境温湿度的变化，結构变形和内力也处于不断变化的状态，所以，必须要对大跨度桥梁的各个施工阶段进行严密的分析与检测验证，并通过针对性的监控办法来控制结构的应力和变形，以及为施工实践提供指导，最终实现施工准确进行的工作目标。
二、施工控制的相关理论及方式连续桥梁是施工、测量、识别、修正、报告、施工的一个循环过程，从根本上来讲，就是按照理想状态使施工操作能够顺利推进。
不过在实际施工过程中，无论是理论分析所得的理想状态，还是施工操作，都难免会存在或多或少的误差，所以，施工控制的最主要任务，就是对这些误差进行识别、分析与调整，从而对结构的未来状态作出最为科学和准确的预测。
对于连续桥梁而言，梁段浇筑结束后的误差，除张拉预备预应力索这部分之外，其余均无修正的余地，只能根据既有的误差对未浇筑梁段的立模标高进行调整，因此想要实现施工控制的目标，关键就在于尽可能准确的预测立模标高，也就是以预测控制为主。
无论是那种施工过程，目标状态都应为最终桥梁成型状态，并以此为依据对不同施工块件的预抛高值进行控制。
1. 材料参数材料参数真实值影响的是主梁挠度以及内力，所以在施工过程中，需要对所使用的钢绞线、混凝土等主要材料的力学、物理参数进行检验，为施工控制提供该数据依据。

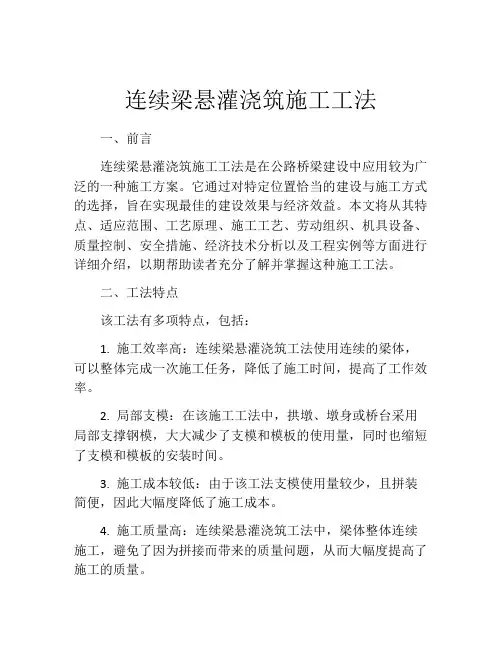

连续梁悬灌浇筑施工工法
连续梁悬灌浇筑施工工法一、前言连续梁悬灌浇筑施工工法是在公路桥梁建设中应用较为广泛的一种施工方案。
它通过对特定位置恰当的建设与施工方式的选择，旨在实现最佳的建设效果与经济效益。
本文将从其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面进行详细介绍，以期帮助读者充分了解并掌握这种施工工法。
二、工法特点该工法有多项特点，包括：1. 施工效率高：连续梁悬灌浇筑工法使用连续的梁体，可以整体完成一次施工任务，降低了施工时间，提高了工作效率。
2. 局部支模：在该施工工法中，拱墩、墩身或桥台采用局部支撑钢模，大大减少了支模和模板的使用量，同时也缩短了支模和模板的安装时间。
3. 施工成本较低：由于该工法支模使用量较少，且拼装简便，因此大幅度降低了施工成本。
4. 施工质量高：连续梁悬灌浇筑工法中，梁体整体连续施工，避免了因为拼接而带来的质量问题，从而大幅度提高了施工的质量。
三、适应范围连续梁悬灌浇筑工法一般适用于以下范围：1. 桥梁跨径大、净空要求高的钢筋混凝土桥梁。
2. 桥梁施工现场空间狭窄、设备有限，现场临近环境复杂的情况。
3. 需要建设多孔径变断面的桥梁。
4. 桥墩和墩身使用专用的支撑钢模的情况。
四、工艺原理1. 与实际工程之间的联系连续梁悬灌浇筑工法的基本要求是采取连续的施工方式，即将钢筋混凝土桥梁梁体在空中连续浇筑，直到完成整个桥梁的梁体制作为止。
2. 采取的技术措施悬挂钢丝：为了支持连续梁悬浇施工工法建设，现场使用悬挂钢丝。
悬挂钢丝是一种固定悬浇样板的材料，其样式符合钢筋混凝土浇筑的要求。
梁体连续浇筑：这是本工法极为重要的一步。
施工人员通过连续的悬挂和浇筑过程，逐步将整个梁体建造出来，达到整体连续的效果。
支装模板：为了在悬浇工法中支撑梁体的施工，支装模板是必不可少的。
通过使用低成本的、先进的支撑模板，施工者可以实现高效的工作。
转移鞍板：在悬浇工法中，鞍板是建造梁体最关键的工具之一。
连续梁施工
连续梁施工1. 引言连续梁是一种常见的桥梁结构形式，广泛应用于公路、铁路等交通建设中。
连续梁施工是指梁体沿桥墩布设的连续梁在工地上的安装与施工过程。
本文将介绍连续梁施工的流程、方法和注意事项。
2. 连续梁施工流程连续梁施工的流程通常可分为以下几个步骤：2.1. 基础准备工作在进行连续梁施工前，需要进行一些基础准备工作。
首先，要制定详细的施工方案，并进行必要的工程测量。
其次，需要清理施工场地，并确保场地的平整和稳定。
同时，还需准备好所需的施工设备和材料。
2.2. 桥面梁的安装在进行连续梁施工时，首先需要安装桥面梁。
桥面梁的安装包括以下几个步骤：将桥面梁吊装到预定位置，然后根据设计要求进行调整和对中，最后进行固定。
2.3. 支座的安装支座是连接桥墩与连续梁的重要部分，支座的安装需要严格按照设计要求进行。
支座的安装一般分为以下几个步骤：清理支座底面和梁底面，然后在支座和梁底面之间涂抹隔离胶，最后将支座安装到预定位置，并进行调整和固定。
2.4. 梁体的安装梁体的安装是连续梁施工的核心环节。
梁体的安装通常采用悬臂段推进法。
具体步骤包括：先将一段梁体安装到起始支座上，然后在该段梁体末端建立起临时支撑，并在临时支撑上安装滑移装置，随后利用滑移装置对悬臂段进行推进。
2.5. 端头的处理在梁体安装完毕后，需要对梁体的端头进行处理。
处理的方法根据实际情况而定，常见的处理方法包括钢梁连接、混凝土喷涂、预应力拉索等。
2.6. 安全检查与验收连续梁施工完成后，需要进行安全检查和验收工作。
安全检查包括对施工质量、安全措施等方面进行检查，确保工程质量和施工安全。
验收工作包括对施工合同约定的技术指标和质量要求进行检验，以确保施工结果符合相关标准和规范。
3. 连续梁施工方法根据具体情况，连续梁施工可采用以下几种方法：3.1. 悬浇法悬浇法是指连续梁的梁体在现场连续浇筑的方法。
这种方法适用于较短跨径的连续梁，可保证施工效果和工程质量。
现浇连续箱梁桥施工方案
现浇连续箱梁桥施工方案一、工程概况乐理互通式立交区共有4座现浇连续箱梁桥，分别为C匝道一号桥、D匝道一号桥、D匝道二号桥、E匝道桥。
C匝道一号桥桥孔布置为18米现浇连续箱梁；D匝道一号桥桥孔布置为4*25+4*25米现浇连续箱梁；D匝道二号桥桥孔布置为3*20米现浇连续箱梁；E匝道桥桥孔布置为3*18米现浇连续箱梁；下部构造墩接钻孔灌注桩，桥台为桩柱式桥台。
二、现浇箱梁施工方案现浇箱梁支架用钢管排架，搭设钢管排架时，支架上搭设纵横方木，支架基础需进行处理，支架强度、刚度、稳定性需进行验算，支架搭设完毕后进行支架预压，预压荷载为浇注重量的1倍以上，通过预压消除支架非弹性变形及找出支架弹性变形规律。
箱梁玲浇筑用二次浇筑法，第一次浇筑至腹板与翼缘板连接处，第二次浇筑顶板。
（一）地基处理根据支架搭设处原地面地质情况，将原地面进行整平（斜坡地段做成台阶），然后采用重型压路机碾压密实（压实度＞90% ），达到要求后，根据地质情况填筑石渣30cm。
然后再铺筑厚15cm的C15混凝土，养生后作为钢管排架的持力层，基底承载力要满足支架搭设要求，处理过的地基范围四周挖设50X50cm的排水沟，排水沟与路自然排水沟连通，将雨水引进排水沟，防止雨水浸泡地基，避免碗支架产生不均匀沉降。
（二）支架搭设1、测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线定出箱梁的中心线，同样用白灰线做上标记。
根据中心线向两侧对称布设支架。
2、排架支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。
安装时应保证立杆处于垂直，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。
立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。
斜撑通过扣件与支架连接,安装时尽量布置在框架结点上。
3、最上层立杆安装为便于在支架上高空作业，安全省时，根据梁底高程变化决定横桥向控制断面间距，顺桥向设左、中、右三个控制点，精确钢管立杆标高。
连续梁桥施工工艺流程
连续梁桥施工工艺流程
连续梁桥施工工艺流程：
①施工准备：进行场地清理，完成施工图纸和技术交底，准备施工机械和材料，搭建临时设施。
②基础开挖：根据设计图纸，开挖桥墩和桥台的基础坑，确保达到设计深度和宽度。
③基础浇筑：在基础坑中绑扎钢筋笼，安装模板，浇筑混凝土，养护至强度达标。
④下部结构施工：在基础上安装桥墩和桥台的模板，绑扎钢筋，浇筑混凝土，形成桥墩和桥台。
⑤上部结构预制：在预制厂或现场，制作连续梁桥的箱梁或T梁，进行预应力张拉，养护至设计强度。
⑥架梁准备：在桥墩上安装支座，设置架桥机或吊车的轨道或平台，准备架设梁体。
⑦架设梁体：使用架桥机或吊车将预制梁体逐段吊装至桥墩上，调整位置，确保梁体间的连接精度。
⑧临时支撑：在梁体之间安装临时支撑，保证梁体在施工过程中的稳定性和安全性。
⑨预应力张拉：在梁体连接处进行预应力筋的穿束、张拉和锚固，消除梁体之间的缝隙，形成连续结构。
⑩体系转换：拆除临时支撑，使连续梁桥的受力体系从简支状态转变为连续状态。
⑪桥面铺装：在连续梁桥的顶面铺设防水层、钢筋网和混凝土，形成行车道面。
⑫附属设施安装：安装桥梁的护栏、排水系统、照明和交通标志等附属设施。
⑬收尾工作：进行桥梁的清洁、涂装和绿化，完成各项检测和验收，准备通车。
混凝土连续梁桥的施工-悬臂法
二、悬臂拼装法
工程实例：钢箱梁悬臂拼装
钢箱梁的制作
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
钢箱梁的拼装
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
按起重吊装方式：浮吊悬拼、 牵引滑轮组悬拼、连续千斤顶悬 拼、缆索起重机（缆吊）悬拼及 移动支架悬拼。
主要设备：起吊设备。
适用的桥型：悬臂梁桥、 连续梁桥、刚架桥、拱桥、 斜拉桥、悬索桥。
二、悬臂拼装法
悬臂拼装桥梁的设计和施工特点：
➢适用于城市桥梁，需要较好的预制场地和运吊条件； ➢设计方面：结构分析及挠度控制，体系转换，此内力； ➢施工方面：省材料，质量保证，施工进度快，徐变，
⒉合拢口的 临时锁定支 撑
外(或内)刚性支撑和张 拉临时束共同锁定
仅设刚性外（或内）刚性支 撑锁定
一、悬臂浇筑法
内外日气温较低、温度变化幅度较小时锁定合 拢口并灌注合拢段混凝土。
❖ 合拢口的锁定，应迅速、对称地进行，先将外 刚性支撑一段与梁端预埋件焊接（或栓接）， 而后迅速将外刚性支撑另一端与梁连接，临时 预应力束也应随之快速张拉。在合拢口锁定后， 立即释放一侧的固结约束，使梁一端在合拢口 锁定的连接下能沿支座左右伸缩。
交通，起重能力。
二、悬臂拼装法
悬臂拼装法
基础 梁段预制。
核心 梁段的吊运和拼装
工序 梁段预制、移位、存放、运输
体系转换
合龙段施工
悬拼
二、悬臂拼装法
悬臂拼装法施工机理
二、悬臂拼装法
梁段预制 基本要求 尺寸准确、外表光洁、孔道正确、接
缝处理方便、力筋防锈可靠。 基本方法 长线法、短线法。宽接缝可单独灌筑。
连续梁桥工程施工方案
一、工程概况本工程为某城市快速路跨河大桥，全长1500米，主桥采用连续梁桥结构，主跨为300米，两侧引桥各为250米。
连续梁桥结构为预应力混凝土变截面连续梁，梁高1.5米，梁宽12.5米，桥面宽度为30米。
施工工期为2年。
二、施工方案1. 施工准备（1）组织施工队伍，明确施工任务，建立健全施工组织机构。
（2）编制施工方案，进行技术交底，确保施工人员掌握施工工艺和质量标准。
（3）采购、检验施工材料，确保材料质量符合设计要求。
（4）准备施工机械设备，确保设备性能稳定，满足施工需求。
2. 施工工艺（1）基础施工1）桩基础：采用钻孔灌注桩，桩径1.2米，桩长20米。
2）承台：采用现浇混凝土承台，尺寸为12.5米×12.5米×2.5米。
3）墩柱：采用现浇混凝土墩柱，尺寸为1.5米×1.5米×12米。
（2）连续梁施工1）支架施工：采用满堂支架法，支架高度为3.5米，宽度为12.5米。
2）模板施工：采用钢模板，模板尺寸为12.5米×2.5米。
3）钢筋施工：采用绑扎法，钢筋直径为12-25毫米。
4）混凝土施工：采用泵送混凝土，混凝土强度等级为C50。
5）预应力施工：采用预应力筋，预应力等级为0.7σcon。
6）连续梁合龙：采用悬臂浇筑法，分两次合龙。
3. 施工进度安排（1）基础施工：3个月（2）支架施工：2个月（3）连续梁施工：12个月（4）连续梁合龙：2个月（5）桥梁附属结构施工：2个月4. 施工质量控制（1）严格按照设计图纸和施工规范进行施工。
（2）加强原材料检验，确保材料质量。
（3）加强施工过程控制，确保施工质量。
（4）加强检验检测，确保工程质量符合设计要求。
5. 施工安全措施（1）建立健全安全生产责任制，加强安全生产教育。
（2）加强施工现场安全管理，确保施工安全。
（3）加强施工设备管理，确保设备安全运行。
（4）加强施工人员管理，确保施工人员安全。
三、结语本工程连续梁桥施工方案已充分考虑了施工条件、技术要求、质量标准和安全措施，旨在确保工程顺利进行，实现高质量、安全、高效的施工目标。
桥梁连续梁合拢段施工技术
连续梁合拢段施工的重要性
结构完整性的要求
连续梁合拢段的施工是桥梁建设 的关键环节，对于保证桥梁的整
体结构完整性至关重要。
施工安全的要求
合拢段施工涉及到高空作业、大型 机械操作等高风险作业，需要采取 有效的安全措施，确保施工安全。
混凝土浇筑与养护
在浇筑合拢段混凝土时，应采取措施 减小混凝土的水化热和收缩，并加强 混凝土的养护，以保证合拢段混凝土 的质量。
04
合拢段施工监控与测量
施工监控的重要性
01
02
03
确保施工安全
通过实时监控施工过程， 及时发现潜在的安全隐患， 采取措施预防事故发生。
提高施工质量
监控施工过程，及时纠正 偏差，确保合拢段施工符 合设计要求，提高整体施 工质量。
施工质量的保证
合拢段施工质量直接影响到桥梁的 使用寿命和安全性，因此需要严格 控制施工质量和工艺。
02
连续梁合拢段施工方法
支架施工法
总结词法。
详细描述
支架施工法适用于合拢段位于地 面或河床上，优点是施工简便、 安全可靠，缺点是受地形条件限 制较大，需要大量临时支架。
优化施工方案
通过数据分析，了解施工 实际情况与预期的差异， 优化施工方案，提高施工 效率。
施工监控的主要内容
01
02
03
04
温度监控
监测合拢段施工时的温度变化 ，分析温度对施工的影响，采 取相应的措施减小温度效应。
位移监控
实时监测合拢段各关键点的位 移变化，确保合拢段施工过程
中的稳定性。
应变监控
通过应变片监测合拢段材料的 应变情况，分析施工过程中的 受力状态，确保结构安全。
预应力混凝土连续梁桥施工方法概述
1 预应力混凝土桥梁施工方法 1.1 满堂支架现浇法 满堂支架现场浇筑法(又称支架整体现浇法) 是最原始、
施工方法一般用于小跨径桥梁或交通不便的边远地区采用近 年来，随着桥梁结构的发展，大批临时钢构件和万能杆件的使 用，出现了一些比较复杂的混凝土结构，如：变宽的异型桥、 弯桥等。通过对施工方法的难易程度、工期和经费等方面进行 比较之后，也会在大中跨径弯桥中应用此方法。
支架虽然是桥梁施工时的临时构件，但要承受桥梁传递下 来的大量施工恒载，因此需要保证其具备一定的强度和刚度。 并且支架要有稳固的基础，牢靠的构建连接，以及大量的横 向、纵向、斜向的连接杆件，这些构件将支架联结成为整体。 支架由于受到上部传递下来的荷载力会出现结构下挠现象，因 此支架在安装前要计算并设置一定的预拱度，来抵消一部分变 形，从而使桥梁结构的外形和标高合乎设计规范。同时，为避 免主梁部位出现局部受力，应匀称地布设落架设施。在采用支 架施工法建造预应力混凝土箱形截面连续梁桥时，一般有两种 浇筑混凝土的方法。其一是水平分层浇筑，也就是说先浇筑具 有承载力的底板，具有一定强度之后开始浇筑腹板，腹板达到 一定强度之后再浇筑顶板。如果需要浇筑混凝土过多时，可以 将各部位分解成块，选择多次浇筑的方式成型。其二是分段施 工法，根据施工情况划分梁段，进行分段浇筑，梁段之间通过 连接缝连接，连接缝间距为20～45m， 宽度取值1m，此处通常 是梁弯矩较小的梁段，等到各区域梁段混凝土浇筑结束之后， 通过接缝处将两梁段合拢。
结构连续梁桥临时支座设置的几种施工方法
结构连续梁桥临时支座设置的几种施工方法简支梁桥的伸缩缝设置越少越好,因为伸缩缝的损坏维修率较高,所以目前我国简支梁桥一般100~160m左右设置一道伸缩缝,钢筋砼梁桥一般60m以内可以不设伸缩缝。
先简支后连续的设计施工方法是目前较为普遍的一种施工方法,临时支座的设计和施工是牵涉到先简支后结构连续体系转换的关键工作,如何做到既安全又经济、既方便又确保质量,是临时支座制作的首选问题。
隆百高速公路№10~№13标T梁先简支后连续施工的临时支座采用钢砂箱和原木制作的施工成功经验,给大型桥梁临时支座制作和施工提供了很好的经验。
标签：梁桥钢箱砂筒硫磺砂浆特性支座工艺0 引言随着近年基础建设快速发展,桥梁的建设也迅速发展起来,在桥梁设计中,要求计算数据准确无误,文字说明严密紧凑,并且严格遵守“经濟、适用、安全、美观”的设计原则,同时应根据现场勘测的实际地形、地貌及地物采取具体的设计与施工方案。
1 设计的硫磺砂浆临时支座1.1 硫磺砂浆的配合比设计配制硫磺的硬化是冷却时的固化过程,其强度随温度的不同而变化,在20~40℃时其强度最大,和普通砂浆的水化硬化有本质的区别。
考虑到桥梁结构体系转换中使用临时支座的强度要求与可熔性的有机结合,我们设计了四种不同的硫磺砂浆配合比,见表1。
1.2 硫磺砂浆的熬制方法①先将硫磺打成2~5cm的小块,按比例称好分批放入锅中,加热130～150℃熔化,边熔边放边搅,注意防止局部过热,以达到充分脱水的目的。
②硫磺脱水后,分批将已搅拌均匀的130℃烘干细骨料、水泥放入锅中不断搅拌、脱水,混合均匀;注意要严格控制熬制温度,一般为140～170℃,最高不超过180℃,约熬制3~4小时。
③待硫磺砂浆熬制均匀、颜色一致、汽泡完全消失时,先取样检查,以确定其熬制质量,如不符合要求时,应继续熬制,直到合格;④硫磺砂浆质量鉴定,在140℃时,浇入“8”字型抗拉试模中,观察其冷却时应无涌泡、凹陷、不密实、分层现象,将其打断观察,其颈部断面内,肉眼看可见小孔多于五个,说明熬制时间不够,通常延长熬制时间,直到眼见小孔小于或等于五个为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连续梁桥施工方法
摘要：连续梁桥是一种古老的结构体系，至从上世纪70年代以来，这种结构体系已成为预应力混凝土桥梁的主要桥型之一，它具有使用荷载作用下变形小、结构刚度较大、伸缩缝少、行车平顺舒适、养护量小等优点。
本文主要针对其不同的施工方法及特点，逐一进行总结。
关键字：预应力,连续梁桥,施工方法
一、预应力混凝土连续梁桥概况
预应力混凝土连续梁桥一般采用箱形截面，根据桥梁截面宽度，可采取单箱单室、单箱多室形式，其适用跨度从几十米到两三百米，对于跨度较大时，常采用变截面，既可以变梁高，也可以改变截面的底板、顶板和腹板的厚度，以更好地满足梁内各截面的不同受力要求，减少恒载自重。
预应力混凝土连续箱梁可以用于城市桥梁，还可以用于跨越宽阔的河流和既有线，都能发挥它的优势，是一种广泛使用的桥型。
二、连续梁施工方法概述
预应力连续梁桥的施工方法很多，有支架现浇法、顶推法、悬臂浇筑法、悬拼法、移动模架法和转体施工法等。
1、支架现浇法施工
支架现浇法是一种古老的施工方法，该法是在支架上安装模板，绑扎及安装钢筋骨架，预留预应力孔道，并在现场浇筑混凝土，待混凝土达到所要求的强度后施加预应力，再拆除摸板的施工方法。
由于在施工中需要的模板和支架较多，所以该方法一般常在小跨径。
