移动通信基站电源基础20181220
移动通信基站基础知识(培训资料)
优选课件
5
第二节 移动通信的发展历程
80年代发展起来的第一代模拟移动通信系统。 90年代初发展为第二代数字移动通信系统。 现正在建设第三代宽带数字移动通信系统（3G）。 3G以宽带多媒体移动通信为目标，数据传输速率：
高速移动环境－ 144kbit/s； 步行慢速移动环境－ 384kbit/s； 室内静态环境－ 2Mbit/s； 3G世界三大主流标准： WCDMA、CDMA 2000、TD-SCDMA（我国提 出的标准）。
跳频分为基带跳频和射频跳频两种。 如图所示。（a）基带跳频 （b）射频跳频 （2）扩频技术
优选课件
16
基带信号
TRX1
耦 TRX2
合
器
TRXn
时隙 交叉 控制
图 1.2（a）基带跳频
优选课件
17
基带信令
基带信息 PN码发生器
射频调制 频率合成器
F0
耦Fn
可变频率合成器
图 1.2（b）射频跳频
移动通信中，多个用户使用的频率和时间都是 相同的，而给每个移动台分配一个独立的码序列， 这种用不同的正交编码序列来区分不同移动用户 的通信方式，称为码分多址。 码分多址（CDMA)的特点 （1）系统容量大。CDMA 无线信道容量 比 FDMA 大近10倍。 （2）有很强的抑制干扰和多径衰落的能力。 CDMA的扩频系统可以把多径干扰信号解扩去除。
图2.1 GSM系统的结构图
优选课件
28
1.移动台（MS）： 是移动用户设备部分，由移动终端和用户识别卡 (SIM)两部分组成，移动终端是“机”，SIM卡是 “身份卡”，存有认证用户身份的所有信息。SIM 卡还存储与网络和用户有关的管理数据，只有插入 SIM卡后移动台才能接入进网。
基站配套电源详解
基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引 1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
基站电源基础知识
广东省电信规划设计院有限公司
内容提纲
通信电源基本概念 基站交流供电系统 基站直流供电系统 基站防雷接地系统 3G基站电源建设方案 工程设计、验收规范
通信电源基本概念
通信电源系统的作用 通信电源系统的要求 通信电源系统的组成 通信电源系统的器件
通信电源基本概念
通信电源系统的作用
通信系统的组成部分—通信系统的心脏
移动油机 市电(引自电度计量屏)
3 1 AC屏
63A或100A
32A
3
3
开关电源架 - +
告警板 电池“－”极 电池“＋”排
3 3G NodeB
-48V
电池
+
-
直流输出端子(负极）
20A 20A 32A 32A 32A 32A 63A 63A 63A 63A 63A
50A 25A 25A 25A 16A 10A 16A
开关电源输入端的交流
功率： S=P/功率因素＝W/效率/功率因素
内容提纲
通信电源基本概念 基站交流供电系统 基站直流供电系统 基站防雷接地系统 3G基站电源建设方案 工程设计、验收规范
基站交流供电系统
交流供电系统构成 交流负荷的计算 交流设备的配置
基站交流供电系统
交流供电系统构成：AC屏、交流电缆
SDC ）+空调负荷＋照明负荷及其他负荷 / 转
换效率 / η
开关电源系统的转换效率、功率因素需参考厂家参数 一般转换效率在0.93左右，功率因素0.98左右 空调的交流负荷： 按1匹空调相当于交流负荷1kW近似计算 照明及其他负荷，按照0.5kW估列
基站交流供电系统
交流负荷计算（2）
微蜂窝基站交流功耗 微蜂窝设备，挂墙/挂电线杆安装，功耗一般不超过0.5kW,采用220V交流供电 耗电量I=S/220=500/0.8/220=2.8A
基站电源系统介绍

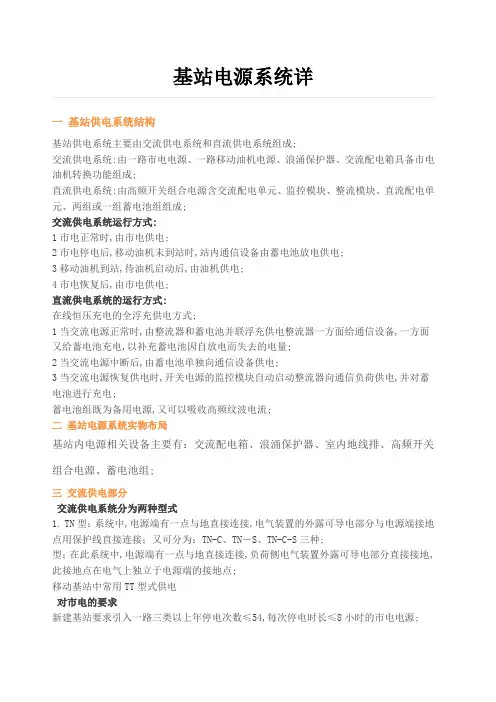

基站电源系统详一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成;交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱具备市电油机转换功能组成;直流供电系统:由高频开关组合电源含交流配电单元、监控模块、整流模块、直流配电单元、两组或一组蓄电池组组成;交流供电系统运行方式:1市电正常时,由市电供电;2市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;3移动油机到站,待油机启动后,由油机供电;4市电恢复后,由市电供电;直流供电系统的运行方式:在线恒压充电的全浮充供电方式;1当交流电源正常时,由整流器和蓄电池并联浮充供电整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量;2当交流电源中断后,由蓄电池单独向通信设备供电;3当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电;蓄电池组既为备用电源,又可以吸收高频纹波电流;二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组;三交流供电部分交流供电系统分为两种型式1. TN型：系统中,电源端有一点与地直接连接,电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种;型：在此系统中,电源端有一点与地直接连接,负荷侧电气装置外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;移动基站中常用TT型式供电对市电的要求新建基站要求引入一路三类以上年停电次数≤54,每次停电时长≤8小时的市电电源;乡镇及农村基站交流电源引入容量建议为15kW自建变压器的基站,变压器容量建议按照20KVA选定；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站,交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆;浪涌保护器1功能浪涌保护器Surge Protective Devices, SPD:通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置;最大通流容量Imax :SPD不发生实质性破坏,每线或单模块能通过规定次数、规定波形模拟雷电流的最大电流峰值;2配置原则1通信基站的交流电源系统的雷电过电压保护应使用分级保护;2交流电源第一级SPD的最大通流容量,应根据局站性质、地理环境和当地雷暴日大小来确定;当存在以下不利因素时,应提高交流电源第一级SPD的最大通流容量:●局站设在高层建筑、山顶、水边、矿区和空旷高地;●局站设有铁塔或塔楼;●无专用变压器;●地处少雷区或者中雷区,根据历年统计,时有雷击发生;●交流供电线路无法按要求埋地引入;●大地电阻率较高致使站内接地电阻偏大;说明:1、城市指市区一般公共建筑物、专用机房;2、郊区指包括城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站;3、山区指包括丘陵、公路旁、农民房、水田旁的易遭受雷击的机房;3在使用分级保护时,各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件,以确保各级浪涌保护器协调工作;氧化锌SPD与氧化锌SPD之间退耦距离电缆长度应不小于5m;4在SPD的引接线上,应串接保护空开,防止SPD故障时引起系统供电中断;保护空开的标称电流不应大于前级供电线路空开的1/倍;3接线方式4导线选择说明:1使用模块式SPD时,引接线长度应小于1m,SPD 接地线的长度应小于;2使用箱式SPD时,引接线和接地线长度均应小于 ;交流配电箱具备两路电源转换一路市电、一路移动油机,并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能;一般为380V/100A 63A交流电源总输入;当所需市电引入容量小于5KVA时,可以引入单相220V交流电源;设备容量、功率、电压、电流之间的关系:三相系统:S = U×IP = U×I×Cosφ其中:U=380V单相系统:S = U×I ;P = U×I×Cosφ其中:U=220VS:容量kVAU:电压VCosφ:功率因数,取开关电源取,空调设备取P:功率kWI:电流A断路器容量=计算电流×可靠系数取 ~四高频开关组合电源高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成;交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护;直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电;整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排;监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或 RS485通信口,作为后台监控的接口;交流配电单元交流配电介绍整流模块整流模块电路基本结构高频开关整流模块的电路技术发展至今,基本形成如下图所示的电路结构面板读数直流配电单元直流配电回路需有一次下电、二次下电之分,基站设备接在一次下电回路,传输设备、监控设备接在二次下电回路.电压继电器在板背面,已经标识出负载分路特性断路器容量=计算电流×可靠系数取 ~熔断器容量=计算电流×可靠系数取 ~ 2内部直流铜排整流模块输出监控模块监控单元电路原理架内信号线连接监控模块介绍蓄电池管理浮充、均充●浮充充电应解决的两个问题：1. 补偿电池因自放电而产生的容量损失2. 避免过充造成电池寿命的缩短●浮充电压一般在～只范围内选定温度为25℃时●均衡充电电压～只●整流设备应能浮充／均充方式的自动转换;蓄电池放电后,整流设备自动向蓄电池进行均充电,当充电电流小于每安时50mA或充入电量是放出电量的倍时,均充自动转为浮充;五蓄电池组蓄电池是储存电能的一种设备;它能将充电时得到的电能转变为化学能保存起来,需要电能时又能及时将化学能变为电能释放出来,供用电设备使用;这种转换可以反复循环多次;1电池槽、盖:超强阻燃塑料;2提手:便于搬运;3正负极群:板栅采用铅钙合金;4微细玻璃纤维隔板;5汇流排:耐大电流冲击;6端子:内嵌铜芯,电阻最小化,极柱密封技术;7安全阀:进口阀帽,具有耐酸和良好的弹性恢复能力;内含电解液影响寿命的因素密封阀控铅酸蓄电池的浮充寿命为10年左右,充放电次数为1000—1200次;除了电池本身的设计、工艺水平和充放电循环周期以外,影响蓄电池使用寿命的因素还包括:1放电深度:电池的过放电会严重的缩短电池的使用寿命,因此要严禁电池的过放电;2充电电流:充电电流过大会使电池内盈余气体增多,升高电池内压,而且滞留在正极周围的氧会窜入 PbO2内层,引起极板氧化腐蚀;3环境温度:环境温度越高,电池的寿命越短;4电池的不均衡性:多节串联的电池在运行过程中有时会发生容量、端压不一致的情况,通常采用均充的方法来解决;电池单体间连接安装方式1单层立放2双层立放多层安装时需要注意机房地面承重能力3双层卧放多层安装时需要注意机房地面承重能力;4四层卧放多层安装时需要注意机房地面承重能力;六室内地线排七移动油机用快速插头八日常维护1运行状态2交流配电维护交流缺相整流模块内部DSP芯片由交/直流两端供电,因此关闭整流模块的输入空开,此时模块内部DSP芯片仍由直流母牌供电,该整流模块测量其输入市电为0,则上报监控单元M500F,系统可能出现“市电缺相”或者“整流模块市电故障”系统输出总电流减少整流模块在市电85V~170V是输入功率是线性增长,因此在市电输入小于170V的情况下,系统的总输出电流/输出功率是随着市电而变化的交流接触器不吸合1交流接触器控制板件故障交流采样板故障：A14C3S1,输入两路市电、输出一路,一路；逻辑控制板：A14C3C2,两路市电采样输入,逻辑比较后将选择信号送到A14C3C1板；逻辑驱动板：A14C3C1,两路市电A相输入,辅助电源,交流接触器的工作电源220VDC,9VDC,A14C3C2板选择信号输入,放大后驱动交流接触器工作；测量各板件的输入输出接口,定位故障板件,更换；2接触器本身故障：断开市电,接触器的驱动线圈电阻阻值为120～130欧姆；若为0,则已经短路烧坏；若原大于120欧姆,则已经烧坏开路；3整流模块维护模块故障直接用新模块更换即可;无需设置任何参数;如果暂时拔出故障模块,需要清除当前“模块通信中断”则需同时按”ESC”与“ENT”键复位监控模块;若需清除“模块丢失”告警,则需按“”键并按”ENT” 键确认清除;风扇故障风扇根据环境温度运行27~40摄氏度;现场可更换,需将模块拔出后,用起子拆卸盖板;风扇故障时,模块红指示灯闪烁,并将信息送到监控;4直流配电维护1直流配电日常维护要求负载重要性区分负载供电与电池保护优先性注意温升注意电池维护2常见故障处理电池支路断：电池支路检测是通过压差来判断的;当压差超过400mV时,就会触发电池支路断告警;负载支路断负载支路断告警只有在负载支路端接有负载的情况下断开熔断器或开关才会触发告警;电池测试3整流模块维护●整流模块是具备全套告警保护功能和有源均流整合功能,故不需要按时检查或调整参数;其完善的自检功能能够及时发现早期产生的问题;●均流反映整流模块运行品质的参数●在常规条件下,每个整流模块输出电流变动在平均电流值的±2A或±3%之内;这是内部环路电路参数来调整每个单元所占之份额;一般而言,如有1～2个整流模块漂移,均流参数超出指标, 多半可认为漂移的整流模块内电路上存在漂移组件;这也就是模块出现故障的前兆. 必须加以特别的关注.●多个整流模块均流都未达要求,则很可能问题出在监控模块上;●风冷型整流模块因环境空气不断吹入模块中, 对一般室内环境而言, 整流模块就是长时间运行, 所吹入的尘埃是不会影响模块运行的.●但如处在尘埃特大的环境中如基建环境, 整流模块被吹入过量的尘埃, 这会影响整流模块运行. 需要加以除尘. 请通知本公司, 由本公司技服人员来现场除尘. 请勿擅自打开模块外壳除尘以免损坏模块.4蓄电池维护蓄电池的保养维护重点1保证蓄电池及时充足电量. 经常处在充电不足的蓄电池是严重影响使用寿命的.措施：利用三段式充电, 提高充电效果, 尽量在较短的时间内完成充电.2 保证蓄电池处于活泼状态, 长时期蓄电池不通过大容量的充放电,蓄电池会活性降低. 导致容量下降.措施：定期做蓄电池的放电测试.3注意是蓄电池的环境温度。
基站电源系统原理及查勘要点
检查负载电流是否超过电源设备的额定值，如超过需降低负载或更 换更大容量的电源设备。
直流配电故障
检查直流配电屏内元器件是否损坏，及时更换。
蓄电池组问题
蓄电池组容量不足
检查蓄电池组容量是否满足基站后备时间要求，如不足需更换更 大容量的蓄电池组。
蓄电池组老化
检查蓄电池组是否出现老化现象，如电解液干涸、极板硫化等，及 时更换。
2023
REPORTING
THANKS
感谢观看
XX
2023
PART 05
基站电源系统维护与优化 建议
REPORTING
定期巡检与维护计划制定
制定详细的巡检计划，包括 巡检周期、巡检项目、巡检 标准等。
定期对电源系统的各个部件 进行外观检查和功能测试， 确保设备正常运行。
对电源系统的各项参数进行 定期检测和记录，如电压、 电流、温度等。
根据巡检结果，制定相应的 维护计划，对发现的问题及 时处理。
2023
基站电源系统原理及 查勘要点
汇报人：XX
XX
REPORTING
2023
目录
• 基站电源系统概述 • 基站电源系统原理 • 基站查勘要点 • 基站电源系统常见问题与解决方案 • 基站电源系统维护与优化建议 • 总结与展望
2023
PART 01
基站电源系统概述
REPORTING
定义与功能
定义
关键设备预防性维护措施
01 对关键设备进行定期预防性维护，包括清 洁、紧固、润滑等。
02
定期对关键设备的性能进行测试和评估， 确保其满足运行要求。
03
对关键设备的备件进行定期检查和更换， 确保备件的可用性和完好性。
移动公司电源培训
3、阀控式密封铅酸蓄电池的工作原理 电动势：常用E表示，在数值上等于蓄电池达 到平衡时的开路电压。
单体铅酸蓄电池 E 的标称值为 2V ，实际 上它的量值是变化的。充电时，应地有所升高； 放电时，电解液密度减小， E 值也相应地有 所降低。
2.2 浮充工作方式P221 浮充工作方式P221
1、浮充电压 （1）浮充、浮充电压 ①浮充（浮充充电）：为补充自放电损失的电量，使 蓄电池保持电量充足的连续小电流充电称为浮充充 电。 ②浮充电压：浮充时所需的充电电压称为浮充电压。 ③ 浮充电压值：蓄电池浮充单体电压为2.20～2.27V/ 只（25℃）。参考值：2.23V/只（25℃）。 温度补偿：温度±1℃，浮充电压 -3～-3.6mV/只。④ 蓄电池组进入浮充状态 24 小时后，各蓄电池之间 的端电压差应不大于 90mV （ 2V 电池）、 240mV （ 6V 电池）和 480mV （ 12V 电池）。
1.4通信局（站）直流供电系统P205 1.4通信局（站）直流供电系统P205
1、不间断直流电源供电系统组成 不间断直流电源供电系统由整流器、蓄电池组、 直流配电屏和相关的馈电线路组成。直流供电系统 向各种通信设备和逆变器等提供直流不间断电源。 其方框图如下：
不间断直流电源供电系统方框图
2、高频开关电源设备 （1）高频开关电源设备组成 通信局（站）广泛使用的通信用高频开关电源设备，由 交流配电部分、整流器、直流配电部分和控制器（监控模块） 组成，它连同蓄电池组和接地装置，构成不间断直流电源供 电系统。 （2）交流配电 开关电源中的交流配电部分，输入 220/380V 交流电，输 入交流应采用三相五线制，并装设限压型电涌保护器进行防 雷保护。在这种制式中，零线（即接了地的中性线）与保护 地线必须严格分开，机柜内零线汇集排应与机架绝缘。通信 用交流中性线应采用与相线相等截面的导线；机房内的交流 导线应采用阻燃型电缆 低压器件： 断路器（自动空气开关）既起开关作用，又起 过流与短路保护作用 熔断器起过流与短路保护作用 。交流熔断器的额定电流 值，应不大于最大负载电流的 2 倍。
通信基站电源系统维护第二章 基站电源交流系统
2.6.3基站专用变压器零线断开，造成整流模块损坏 1、故障现象 某基站出现整流模块故障告警，蓄电池放电 2、故障分析 整流模块损坏，一般为电压过高引起，基站电压过高 的原因可能有： （1）市电电压过高，造成模块烧坏； （2）有雷击发生，雷电压，电流传入电路，造成模 块烧坏； （3）市电缺相或者零线断开，造成某相电压升高， 该相模块损坏；
注：当市电供电电压不能满足上述规定是，可通过配置交流调 （稳）压器来达到电压允许变化范围
依据GB/T 14549-1993 《电能质量公用电网谐波 》，公用电网谐波电压（相电压）限值为下表所 示：
电网标称电 电压总谐波 压（kV） 畸变率% 0.38 6 10 35 66 110 50 40 30 20 各次谐波电压含有率% 奇次 4.0 3.2 2.1 1.6 偶次 2.0 1.6 1.2 0.8
2.5基站电源交流系统配置原则和施 工建设规范
2.5.1市电引入原则 1、自建机房的通信基站，采用380V或220V交流电源直 接引入，引入线缆应采用套钢管或铠装线缆直埋地的方式 引入机房，埋地长度不宜小于50m，如实际工程难以做到 ，则其埋地长度应不小于30m，钢管或铠装电缆两端钢带 应就近接地。 2、租用机房的通信基站，从租用建筑物配电设备引入 380V或220V交流电源的站点，电缆在室外部分采用套钢 管或铠装电缆直埋地的方式引入机房，钢管或铠装电缆两 端钢带应需作接地处理，严禁线缆沿建筑物外墙引入站点 。 3、对于室外站点要求采用380V或220V电缆直接引入室 外电源设备内，其电缆引入要求可根据该站点的情况确定 。 4、通信基站在非腐蚀环境时，低压电缆宜采用铝芯电缆 ，以节省工程投资、避免被盗带来经济损失。
2.6基站电源交流系统典型故障分析
基站电源维护知识点滴
基站电源维护知识移动通信近十多年来在我国的发展可以用超高速来描述也一点不为过，而作为通信的“心脏”电源的维护至关重要。
本文主要是探讨一下基站用直流供电系统的供电保证和维护问题。
一、移动通信基站用直流供电系统移动通信基站设备采用直流供电系统提供能源。
目前均采用组合式机架电源系统，配带在线浮充供电制的铅酸蓄电池组组成的直流不间断供电系统。
其供电电压为-48 V。
其整流器的输出电流容量则视主机需求、电池组充电需求、不间断供电裕度需求等考虑而定。
目前的组合式机架电源系统随着应用的极其广泛，各制造厂特别是知名品牌的专业厂，在其功能、性能和技术指标上都己取得了大量的进步，其主要特点为：（1）充分考虑了体积小、重量轻、方便安装与维护的需求；（2）标准化、模块化、整流模块可以热插拔；（3）适应电压范围宽；（4）充分考虑了防雷抗涌等需求；（5）都支持对电源系统进行后台管理的无人值守功能需求；（6）尽技术可能考虑了对蓄电池组的管理功能；（7）充分考虑了特殊情况下的一次及二次下电需求；（8）其它安全及可靠性设计如抗地震能力等。
当然也不可否认，不同制造厂在器件选用及制造工艺水平上，还确实存在一定差异，导致设备运行的稳定性和可靠性存在一定差异，甚至可以说良莠不齐。
正因为如此，电源的维护工作的重要性就很显然。
二、移动基站的一般特点（1）交流供电复杂。
有的为三相供电，有的为单相供电，有的是南电专线送达，但同样存在如高压送达至专用变压器，变压器的容量大小及低压侧的线路距离问题；有的则可能直接并接在农网、居民生活用电线路或厂矿企业的生产用电线路上；从而可能导致供电质量差，如电压波动范围很宽，电压突变情况经常发生，经常频繁停电等。
（2）基站数量多、分布广、站点环境差异大。
为了网络覆盖而不得不将大量基站建在野外高山上、民房制高点、高温高湿区等，从而不仅导致交流供电难度大，还导致雷击的机率升高、高温高湿致使设备运行稳定性及寿命降低、故障率升高等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流开关电源的组成-----交流配电单元
重要器件：C级防雷器
压敏电阻（限压型） 正常：窗口绿色 故障：窗口红色
气体放电管（开关型） 正常：内部开路 故障：多数为内部短路
防雷空开：压敏电阻热击穿时，火线对零线短路，防雷空开跳开，防 止线路着火。正常时必须合上！
直流开关电源的组成-----整流模块
30/50A
直流开关电源的组成-----直流配电单元
功能： 汇流 分配电流 负载下电（一次下电）值：44V， 用于无线设备下电 电池保护（二次下电）值： 43.2V，用于传输设备下电
直流开关电源的组成-----直流配电单元
重 要 器 件 ： 熔 断 器
主要功能：短路/过流保护
使用说明：1.5 - 2倍负载容量
熔丝通断检测
负载分路－－电源可接多路负载，每一路负载连接到一 个输出熔断器或空开，所有的负载分路并联在直流母排上。
直流开关电源的组成-----直流配电单元
重
本质：精密电阻
要
作用：测量电流
器
件
：
检测线
分
分流器系数—用于计算电流
流 器
分流器系数值—1000
1000A75mv
直流开关电源的组成-----直流配电单元
基站直流电源系统工作方式
基站直流供电方式采用全浮充方式，在交流电源正常时经由整流器与蓄电池组并联 浮充工作，对通信设备供电。当交流电源停电时，由蓄电池组放电供电，在交流电恢 复后，应实行带负荷恒压限流充电的供电方式。
基站开关电源系统组成及功能
基站开关电源系统一般由交流配电、整流模块、监控模块和直流配电四部分组成， 其整体结果及功能如下：
主要功能和配置要求：
AC-DC 变换 提供48V直流输出 目前的整流模块都支撑热插拔。 开关电源整流模块配置数量应满足近期通信负荷实际功率和蓄电 池组充电均充电流（10小时率充电电流）之和的需求。在本期负载 条件下按N（N≥2）原则配置整流模块。对新建基站不超过6个无线 系统，电池备电时长3小时（标准服务）时，省公司要求开关电源 机架容量配300A，实际模块配200A即可。
交流配电箱
功能： 市电引入 市电切换 防雷 用户交流输出
11
目录
一、铁塔维护工作界面 二、移动通信基站电源系统组成 三、交流供电系统 四、直流供电系统 五、移动通信基站接地系统 六、几种新电源技术
12
直流供电系统简介
直流供电系统是向各种通信设备和二次变换电源设备或装置提供直流电压的电 源，包括开关电源、蓄电池、直流发电机等。标称电压-48V。
移动通信基站电源基础
省公司维护部 2018年12月
目录
一、铁塔维护工作界面 二、移动通信基站电源系统组成 三、交流供电系统 四、直流供电系统 五、移动通信基站接地系统 六、几种新电源技术
2
1.总部要求
“向运营商及其它客户提供高质量的电力供应与 工作环境保障是公司运维工作的基本目标。”
3
5.铁塔公司与运营商维护工作界面 宏基站
通信基站蓄电池基础知识
、蓄电池的基本概念
1.额定容量（标称容量）：蓄电池的容量是指蓄电池在一定条件下所能放出的电量，其计算公式 为C=I放ΧT放，单位是Ah（读作安时）。所谓额定容量是指25℃时，电池以一定电流放电，10 小 时正好放完，该电流称I10，终止时的电压称为终止电压（1.8V/节，43.2/组），放出的容量为额 定容量C10 。其他小时率的容量表示为Ct，如3小时率容量为C3。 2、蓄电池的均衡充电（均充）：是指蓄电池在放电后或长时间未放电的情况下，电池容量不足， 为了尽快恢复其容量而采用相对较高的恒定电压和电流对其进行快速充电的过程，一般均充电压 值设为56.4V（2V单体为2.35V），电流值设为0.1C10。 3、蓄电池的浮动充电（浮充）：是指蓄电池在充满电后，为了平衡由于电池自放电造成的容量 损耗，对蓄电池进行的一种连续地、长时间的相对较低的恒电压充电。一般浮充电压值设为 53.5~54V（2V单体为2.25V）。 4、不同电池厂家的均浮充电压要求可能不同（一般在电池单体上有标注），在安装和维护时要 注意在开关电源上对电池参数设置情况进行核对检查。
直流供电系统：在通信电子工业中应用较多的是直流电，直流电的基本特点是电流方向稳定 不变，电压和电流大小在一定范围内相对稳定。直流点的优点在于可靠性较高、电压平稳、 抗干扰能力强、比较容易实现不间断供电。通信基站直流供电系统包括开关电源、蓄电池组 和直流发电机等。
移动通信基站电源系统组成
移动通信基站电源系统一般分为交流供电系统和直流供电系统两部分。 交流供电系统包括交流市电、交流配电箱、交流发电机等。 直流供电系统包括开关电源、蓄电池组和直流发电机等。
通信基站蓄电池功能及分类
通信基站蓄电池的主要功能：蓄电池在基站通信电源中用于直流供电系统的储能 设备，当外部交流供电突然中断时，蓄电池担负起对全部负载供电的任务。以维持 正常的通信。 通信基站蓄电池的分类： 材料上区分主要有铅酸蓄电池、磷酸铁锂、燃料电池等，其中铅酸电池应用最为 广泛。 容量上区分主要有50Ah、150Ah、200Ah、300Ah、400Ah、500Ah等。 从电池单体电压等级上区分主要有2V和12V两种规格。
9
交流供电系统
交流供电系统经由市电或备用交流发电机组为基站提供低压交流电。基站交流基础电源标称电压220V，额定 频率50Hz。 外市电引电类别主要有以下两大类：
（1）直供电：直接由供电部门提供交流电，并向供电部门交纳电费，由供电部门开具电费发票的供电方 式。直供电一般可采用以下三种引入方式：
建设10KV/380V变压器； 引用380V公共电力的低压市电； 引用220V公共电力的低压市电。 （2）各类转供电：供电部门在其所辖公用供电设施尚未能到达的地区，经征得该地区有供电能力的直供 用户同意，可采用委托方式向其附近用户转供电力。转供电用户一般无法直接向供电局交纳电费，也无法获 取供电局开具的电费发票，且电费存在加价的问题。
楼顶塔 （含基础）
铁塔与天面配套系统部分
目录
一、铁塔维护工作界面 二、移动通信基站电源系统组成 三、交流供电系统 四、直流供电系统 五、移动通信基站接地系统 六、几种新电源技术
5
移动通信基站电源系统组成
通信电源系统是通信系统的一个组成部分，常被称为通信系统的“心脏”，在通信系统 中占有极为重要的地位。如果通信电源系统发生故障，就会使供电质量下降或供电中断 ，通信系统就不能正常运行，必然引发通信系统的故障。通信系统的故障将会造成巨大 的经济损失和不可估量的政治影响。因此，对于电信运营商而言，在一定意义上，确保 通信电源稳定运行是维护工作中头等重要的大事。可以说，“没有通信电源，就没有通 信业务，就没有经济效益”。所以，为了保证通信畅通，必须对通信电源给予足够的重 视，并采取各种必要的措施，以达到通信电源安全、稳定、可靠、经济的使用要求。
开关电源参数设置---蓄电池参数设置要求
一、均浮充电压设置要求 开关电源蓄电池充电管理中，均、浮充电压设置要求，严格按蓄电池厂家提供
的电池使用说明书，或通过查看电池单体壳上的丝印（如下图），可获取蓄电池组 浮充、均充电压设置要求，并进行设置。
（一）铅酸电池
2V单体均浮充电压混算成整组浮充电压：
基站新建引入外市电的电压等级和引入方式可根据当地供电条件、用电容量、供电部门要求等综合确定。 从建设维护成本、周期和维护难易性考虑，在市电引入上要遵循以下原则： （1）在引电类别上，优先考虑直供电，确实不具备条件或直供电成本较高时再考虑转供电。 （2）在直供电引入方式上应优先考虑220V直供电（650米以内），其次考虑380V直供电（，最后考虑10KV 高压引入。 （3）在引入容量上，绝大多数通信基站的交流用电总容量在5KW以内，少量基站用电容量达到10KW左右， 因此，原则上我们新建基站优选低压5-10KW，在无低压引入条件，必须采用高压方式时，高压引入容量应 在20KVA以内。 交流发电机用于基站市电停电后紧急给基站提供临时供电保障。可分为移动式和固定式两种使用方式。移 动式交流发电机由代维公司发电人员根据发电工单要求临时携带上站进行人工发电。固定式交流发电机安装 在基站上，依靠判断市电中断和恢复信号自动启动和关闭发电机。
移动通信基站电源系统一般分为交流供电系统和直流供电系统两部分。 交流供电系统：在生产和生活中应用最多的电能是交流电，交流电的基本特点是电压、电流 的方向和大小会随时间发生周期性的变化。交流电有很多优点：例如交流电能够方便地用变 压器改变电压，用高压输电，可将电能输送很远，而且损耗小；交流发电机比直流放电机构 造简单，造价便宜，运行可靠。所以，现在发电厂所发的都是交流电。通信基站交流供电系 统主要包括交流市电、交流配电箱、交流发电机等。
线圈端子
重
要
器
件
：
直
流
接
触
器
主要功能：电池保护、负载下电用
使用说明：线圈额定电压48V；
常闭型（无电闭合，加电断开）
直流开关电源的组成-----监控单元
主要功能：检测、告警/保护、通讯；电池自动管理。
电池管理
及时地、用合适的电压、电流给电池充电 监测电池放电，避免电池过放电 电池保护、电池测试
运营商未购买发电服务，无需发电 免责时段，无需发电 代维上站发电不及时 监控系统故障，派单不及时 监控系统故障，误告警 电池后备时长太短，来不及发电 站点不具备油机发电条件，无法发电 业主原因，无法上站发电 固定油机故障
目录
一、铁塔维护工作界面 二、移动通信基站电源系统组成 三、交流供电系统 四、直流供电系统 五、移动通信基站接地系统 六、几种新电源技术
直流开关电源的功能
整流 AC（220/380V）→DC（48V）
给通信设备供电 蓄电池充电
电池管理
及时地、用合适的电压、电流给电池充电 监测电池放电，避免电池过放电 电池保护、电池测试
