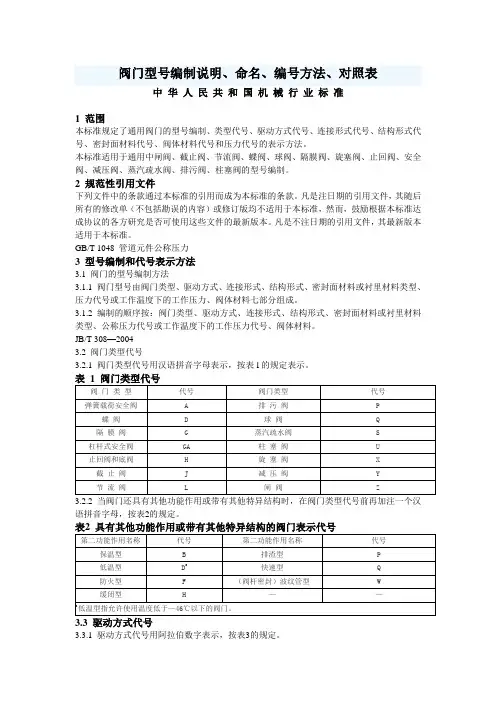

阀门型号编制说明、命名、编号方法、对照表中华人民共和国机械行业标准1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。
3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。
JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。
表 1 阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P 蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S 杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X 截止阀J 减压阀Y节流阀L 闸阀Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。
表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H ——a低温型指允许使用温度低于—46℃以下的阀门。
阀门型号的编制方法
第一部分:阀门类型的代号阀门的类型代号用字母按(表1)的规定表示。
如果标号的阀门还具有其它功能或带有其它特异结构时,需要在阀门类型代号前面加注一个按(表2)规定表示的字母。
a低温型指允许使用温度低于一46C以下的阀门。
举个例子,我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化,比如防火止回阀由于具有特殊功能,所以结合表1和表2就该表示为FH o第二部分:驱动方式代号驱动方式用阿拉伯数字按(表3)的规定来表示。
注:L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门(如手动蝶阀、手动闸阀、球阀等),阀门驱动方式代号省略,不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时,此时我们用电磁一液动、电一液动、气一液动表示。
3.气动常开阀门用6K表示,气动常闭阀门用6B表示,液动常开阀门用7K表示,液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
第三部分连接形式代号阀门的连接形式用数字按(表4)规定的表示。
注:阀门的连接形式用代号表示即可,具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
第四部分结构形式代号阀门的结构形式用用阿拉伯数字按(表5-表15)规定的表示。
道这一部分没有特别要说明的,只要依据阀门的类型、结构形式找到相对应的形式代号就可以。
第五部分:密封面或衬里材料代号阀座密封面或衬里材料代号按(表16)规定的字母表示。
表16密封面或衬里材料代号注:1•除隔膜阀外,阀门的密封面材料不同时哪种材料硬度低即用其表示。
2,密封材料与阀门的本体材质相同时,密封面材料代号用W表示。
第六部分:压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。
比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。
2.压力等级采用磅级(Ib)或K级单位的阀门,在型号编制时.,应在压力代号栏后有Ib或K的单位符号。
第七部分:阀体材料代号阀体材料代号用字母按(表17)的规定表示。
阀门型号编制(表示方法)阀门型号含义
•阀门型号编制(表示方法),阀门型号含义
发布日期:2015-11-18
阀门型号编制方法

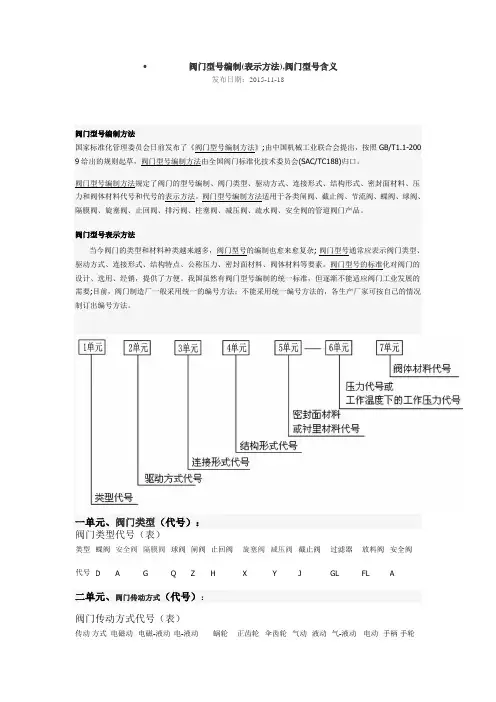

国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-200 9给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
一单元、阀门类型(代号):
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式(代号):
阀门传动方式代号(表)
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号(表)
闸阀结构形式代号(表)。
国标阀门型号编制方法

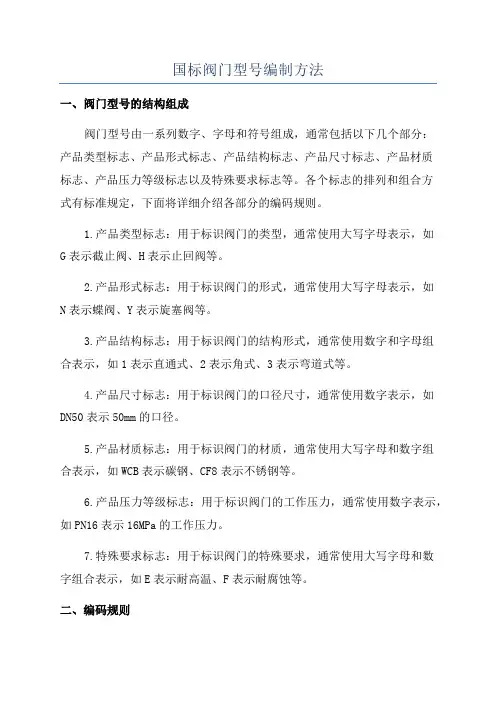

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成,通常包括以下几个部分:产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。
各个标志的排列和组合方式有标准规定,下面将详细介绍各部分的编码规则。
1.产品类型标志:用于标识阀门的类型,通常使用大写字母表示,如G表示截止阀、H表示止回阀等。
2.产品形式标志:用于标识阀门的形式,通常使用大写字母表示,如N表示蝶阀、Y表示旋塞阀等。
3.产品结构标志:用于标识阀门的结构形式,通常使用数字和字母组合表示,如1表示直通式、2表示角式、3表示弯道式等。
4.产品尺寸标志:用于标识阀门的口径尺寸,通常使用数字表示,如DN50表示50mm的口径。
5.产品材质标志:用于标识阀门的材质,通常使用大写字母和数字组合表示,如WCB表示碳钢、CF8表示不锈钢等。
6.产品压力等级标志:用于标识阀门的工作压力,通常使用数字表示,如PN16表示16MPa的工作压力。
7.特殊要求标志:用于标识阀门的特殊要求,通常使用大写字母和数字组合表示,如E表示耐高温、F表示耐腐蚀等。
二、编码规则1.编码顺序:阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。
2.编码分隔符:各部分之间的编码可以使用特定的分隔符进行分隔,常用的分隔符有"-"、"/"和空格等。
3.编码长度:阀门型号的编码长度没有规定限制,但通常为了方便标识和辨认,长度不会太长。
三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。
例如,一个DN50剪刀式截止阀,材质为WCB,工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。
阀门型号编制方法、阀门编号说明 Word 文档
阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式
四单元:结构型式
阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元:密封副材料
六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力 1.6MPa,阀体材料为碳钢。
标准阀门型号编制及其表示方法
阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
阀门类型代号(表)类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式(代号):阀门传动方式代号(表)传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮四单元、阀门结构形式(代号):⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质(代号):六单元、阀门公称压力数值用阿拉伯数字直接表示(MPa)它是MPa的10倍。
注:Pg≤16k g f/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号注:1、由阀体直接加工的阀座密封材料代号用“W”表示。
阀门型号编制方法(全)
阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
阀门型号,阀门型号编制方法,阀门型号表示方法一单元、阀门类型代号(表1)注:(1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。
(2)对于气动或液动:常开式用6K、7K表示:常闭式用6B、7B表示:气动带手动6S表示。
防爆电动用“9B”表示。
五单元.阀门阀座密封面材料代号六单元.阀门公称压力数值,PN1.6-25mpa,磅级150LB-2500LB、日级5K-63K按JB74-1994“管路附件公称压力,试验压力和工作压力”的规定。
用于电站工业的阀门,当介质最高温度超过 530℃时按JB74-1994第5条的规定,标注工作压力。
七单元.阀门阀体材料代号用汉语拼音表示。
阀门型号编制说明
注:低温〔低于-40℃〕、保温〔带加热套〕和带波纹管的阀门,在类型代号前注:1.手轮、手柄和扳手传动以及平安阀、减压阀、疏水阀省略本代号。
2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;注:焊接包括对焊和承插焊。
(4-1〕结构形式代号用阿拉伯数字表示〔闸阀结构形式代号〕〔4-2〕截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
〔参见JB/T5300?通用阀门材料?标准〕。
注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系。
Ⅱ表中“K〞级是日本标准中的一种压力等级。
5.连接形式一般采用法兰、焊接〔对焊、承插焊〕和螺纹连接等方式。
连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下:1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。
如与本样本所选标准或尺寸不符时,那么须在订货合同中注明。
注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307。
②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换。
阀门的编制方法
阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1.阀门的型号编制阀门型号由7个单元组成,其含义如下所示.1)类型代号:类型代号用汉语拼音字母表示,如表1—39所示。
2)传动方式代号:传动方式代号,按表l—40的规定,用阿拉伯数字表示。
3)连接形式代号:阀门的连接形式代号,按表1—41的规定。
用阿拉伯数字表示。
4)结构形式代号:阀fl的结构形式代号用阿拉伯数字表示。
闸阀结构形式代号按表1-42的规定:截止阀、柱塞阀和节流阀结构形式代号按表1~43的规定;球阀结构形式代号按表1-44的规定;蝶阀结构形式代号按表1-45的规定;隔膜阀结构形式代号按表1-46的规定;旋塞阀结构行式代号按表1-47的规定;止回阀结构形式代号按表1-48的规定;安全阀结构形式代号按表1-49的规定;减压阀结构形式代号按表1-50的规定;蒸汽疏水阀结构形式代号按表1-51的规定;排污阀结构形式代号按表1-52的规定。
表1-39阀门的类型代号注。
低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,抗硫的阈门,在类型代号前分别加汉语拼音字母D、B、W和K。
表1-40阀门的传动方式代号注:1.手轮、手柄和扳手传动的,以及安全阀、减压阀、蒸汽疏水阀可省略本代号。
2.对于气动或液动,常开式用6K、7K表示,常闭式用68、78表示;气动带手动,用6s表示;防爆电动,用98表示;蜗杆-T型螺母,用3T表示。
3.代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
表1-41阀门的连接形式代号注:焊接包括对焊和承插焊。
表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号:阌座密封面或衬里材料代号用汉语拼音字母表示,按表1—53的规定。
阀门及管件的规格型号及表示方法
阀门及管件的规格型号及表⽰⽅法阀门及管件的规格型号及表⽰⽅法⼀、阀门型号的表⽰⽅法
标准规定阀门的规格型号由7个单元组成,各单元意义如下:
如:D343X-16C-200 表⽰阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封⾯为橡胶、公称压⼒1.6MPa、阀体材料为碳钢、公称通径200mm。
⼆、管件的种类和代号
三、管件的壁厚分级表单位:mm
如90E(L)DN150 Sch40 304表⽰90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头四、法兰的规程型号及表⽰⽅法1法兰类型及密封⾯
2、类型及代号
3、法兰密封⾯
法兰密封⾯包括突⾯、凹⾯/凸⾯、榫⾯/槽⾯、全平⾯、环连接⾯
4、法兰的标记及⽰例
代号4、公称尺⼨DN、公称压⼒PN 5、材料牌号。
阀门型号编制方法
阀门型号编制方法阀门型号编制方法,包括阀门型号及主要零部件材料的标注代号,阀门型号编制方法具体都有哪些?一单元二单元三单元四单元五单元六单元七单元阀门类型传动方式连接形式结构形式密封面或衬里材料公称压力阀体材料1.阀门类型代号(用汉语拼音表示)一单元类型闸阀截止阀节流阀球阀蝶阀隔膜阀旋塞阀止回阀(底阀)安全阀减压阀疏水阀柱塞阀代号Z J L Q D G X H A Y S U2.传动方式代号二单元传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动代号0123456789注:本蝶阀型号编制中“2”字头,即表示为螺旋传动方式。
3.连接形式代号:(用阿拉伯数字表示。
)三单元连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号12467894.结构形式代号:(用阿拉伯数字表示:A表:原标准编制方法。
B 表:新标准编制方法) 四单元A 蝶阀结构形式杠杆式垂直板式斜板式代号1 3B蝶阀结构 形式 密闭型非密闭型中线式 单、双偏心 三偏心 连杠偏心 中线式 单偏心 双偏心连杠偏心 代号123467895.阀座密封面或衬里材料代号:(用汉语拼音字母表示)五单元密封材料铜合金 合金钢 渗氮钢 渗硼钢 硬质合金 锡基轴承合金 衬铅 衬胶 尼龙塑料 氟塑料 搪瓷 橡胶 聚内脂代号THDPYBQ JNFC X R注:由阀体直接加工的阀座密封材料代号用“W”表示。
6.公称压力数值:(用阿拉伯数字表示)六单元公称压力数值用阿拉伯数字表示。
用于电站工业的阀门,当工作温度超过530℃时,应标注工作温度和工作压力。
如工作温度为540℃,工作压力为100kgf/cm2的阀门,其代号为P54100.8.阀体材料代号:(用汉语拼音字母表示) 七单元阀体材料 灰铸铁 可锻铸铁 球墨铸铁 铜合金 碳钢 铬钼合金钢 铬镍钛钢 铬镍钼钛钢 铬钼钒合金钢塑料代号ZKQTC IPRVS注:PN≤1.6MPa 的灰铸铁阀,PN≥2.5Mpa 的碳钢阀,省略本代号。
阀门型号编制方法阀门编号说明
阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元:阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。
二单元:传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号结构形式代号阀杆升降式(明杆)楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式(暗杆)楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92.安全阀的选用由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。
标准阀门型号编制方法
标准阀门型号编制方法
阀门型号编制组合排列形式
类型代号用汉语拼音字母表示如下表
各类阀门型号含义
各类阀门结构形式
电动阀:“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号:首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
文本仅供参考,感谢下载!
文本仅供参考,感谢下载!
文本仅供参考,感谢下载!。
JBT308阀门型号编制方法
JBT308阀门型号编制方法一、前言阀门作为流体控制系统中不可或缺的元件,其种类繁多,规格不一,为了方便在设计、制造、安装和维修过程中的统一管理和交流,阀门需要有一个明确的型号编制方法。
JBT308是中国《阀门型号标记方法》标准的代表,下面将详细介绍JBT308阀门型号编制方法。
二、标识规则1.基本型号基本型号是阀门的主要标识,根据阀门的类型和功能进行命名。
比如,球阀的基本型号为Q,闸阀的基本型号为Z,截止阀的基本型号为J等等。
基本型号通常由大写字母表示。
2.附加型号附加型号是对阀门的特殊要求进行标识,如材料、密封面、连接方式等。
附加型号通常由大小写字母和数字组成。
比如,材料为碳钢的附加型号为C,密封面为硬密封的附加型号为H,法兰连接的附加型号为F等等。
3.尺寸尺寸是阀门具体的参数,包括口径、长度、高度、重量等。
尺寸通常由数字表示,具体格式由各个阀门的设计标准确定。
三、示例下面以一个球阀为例,介绍JBT308阀门型号编制方法。
1.基本型号球阀的基本型号为Q。
2.附加型号假设球阀的材料为不锈钢,附加型号为S;球阀的密封面为软密封,附加型号为R;球阀采用法兰连接,附加型号为F。
3.尺寸四、注意事项在编制阀门型号时,需要注意以下几点:1.遵循标准:JBT308是中国阀门型号标记方法的标准,需要按照该标准进行编制。
如果有特殊要求,可以根据需要进行调整。
2.清晰明确:阀门型号需要能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息,以便在设计、制造、安装和维修过程中使用。
3.标准化管理:阀门型号的标准化管理有助于提高生产效率、减少错误和交流困难,因此需要在企业内部建立统一的阀门型号编制规则,并进行培训和宣传。
总结:JBT308阀门型号编制方法是根据中国《阀门型号标记方法》标准进行的,通过基本型号、附加型号和尺寸的组合,能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息。
编制阀门型号有助于统一管理和交流,提高生产效率和减少错误。
阀门型号编制方法阀门型号表示方法
阀门型号编制方法阀门型号表示方法阀门作为流体控制设备的一种常见类型,广泛应用于各种工业领域。
为了方便区分不同类型和规格的阀门,人们采用了阀门型号的编制方法和表示方法。
下面将介绍阀门型号编制的一般方法和常见的阀门型号表示方法。
一、阀门型号编制方法阀门型号的编制通常遵循一定的规则和要求,以确保阀门型号的唯一性和准确性。
以下是一般的阀门型号编制方法:1. 阀门类型标识:阀门型号的第一部分通常是阀门的类型标识,用于区分不同类型的阀门,如闸阀、截止阀、球阀等。
不同国家和标准对阀门类型的表示方法有所差异,但多数采用字母缩写或数字编号表示。
2. 阀门规格标识:阀门规格标识通常包括阀门的口径、压力等级和结构材料等信息。
口径是指阀门的通径大小,通常用英寸或毫米表示;压力等级表示阀门的额定工作压力,通常用公斤/平方厘米或兆帕等单位表示;结构材料表示阀门主要部件的材料,如铸铁、不锈钢、铜等。
3. 阀门特殊要求标识:在阀门型号中,还可以包含一些特殊要求的标识,用于表示阀门的工作温度范围、工作介质、驱动方式等特殊要求。
二、阀门型号表示方法阀门型号可以使用不同的表示方法,以满足不同用户的需求和习惯。
以下是常见的阀门型号表示方法:1. 文字表示方法:阀门型号可以通过文字来表示,即通过使用不同的字母和数字组合来表示阀门的类型、规格和其他特殊要求。
例如,GZ45-16C表示一个型号为GZ45的闸阀,口径为16英寸,压力等级为C级。
2. 编码表示方法:为了简化阀门型号的表示,有些厂家采用了编码方式来表示阀门的类型、规格和特殊要求等信息。
通过设定一套固定的编码规则,可以用较短的编码来表示复杂的阀门型号。
例如,XK88-16A可以表示一个型号为XK88的截止阀,口径为16英寸,压力等级为A级。
3. 图形表示方法:在某些情况下,阀门型号也可以通过图形来表示。
通过绘制阀门的外形、特点和尺寸等信息,可以直观地表示阀门的类型和规格。
这种表示方法常用于产品型录、技术手册和维修手册等文档中。
阀门型号编制方法
阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑,通过一定的编码方式来标识阀门的性能、规格和特点,便于用户选择和订购。
下面将详细介绍阀门型号编制的方法:一、阀门功能阀门的功能包括截止、调节、安全保护等,根据阀门的不同功能,可以采用相应的字母进行标识。
如:•G表示截止阀门,如G1表示截止阀。
•R表示调节阀门,如R1表示调节阀。
•S表示安全阀门,如S1表示安全阀。
二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等,根据阀门的不同结构,可以采用特定的字母和数字进行标识。
如:•Y表示截止阀门,阀体为蝶板形,如Y1表示蝶板截止阀。
•F表示截止阀门,阀体为球形,如F1表示球形截止阀。
•S表示截止阀门,阀体为直通通形,如S1表示直通截止阀。
•连接方式用数字表示,如1表示法兰连接,2表示螺纹连接,3表示对焊连接。
•密封形式用字母表示,如A表示软密封,B表示金属密封,C表示填料密封。
三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质,根据阀门的材质,可以采用特定的字母和数字进行标识。
如:•C表示碳钢材质,如C1表示碳钢阀门。
•S表示不锈钢材质,如S1表示不锈钢阀门。
•H表示铸铜材质,如H1表示铸铜阀门。
四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围,可以采用特定的数字进行标识。
如:•阀门口径一般采用英寸或毫米进行表示,如1/2英寸表示口径为1/2,DN80表示口径为80mm。
•阀门压力等级采用标准的PN、Class或MPa进行表示,如PN10表示压力等级为10bar,Class150表示压力等级为150psi,2.5MPa表示压力等级为2.5兆帕。
五、其他特殊要求阀门还可能具有一些其他特殊要求,如特殊温度、特殊介质等,可以采用特定的字母和数字进行标识。
如:•T表示阀门适用于高温工况,如T1表示适用于高温的阀门。
•M表示阀门适用于带有颗粒杂质的介质,如M1表示适用于颗粒介质的阀门。
规范标准阀门型号编制及表示方法
阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》由中国机械工业联合会提出,按照GB/T1.1-2009 给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订岀编号方法。
一单元、阀门类型(代号):二单元、阀门传动方式(代号)四单元、阀门结构形式(代号):双闸板8隔膜阀结构形式代号(表)隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号五单元、阀门密封材质(代号):阀门公称压力数值用阿拉伯数字直接表示(MPa )它是MPa的10倍七单元、阀门阀体材料(代号):阀门阀体材质代号(表)注:Pg W16kgf/cm2的灰铸铁阀,Pg》25kgf/cm2 的碳钢阀,省略本代号2、阀门密封面或衬里材料代号注:1、由阀体直接加工的阀座密封材料代号用“W ”表示。
2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。
阀门型号和名称编制方法示例a)闸阀型号编制示例:电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PNO.IMPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。
阀门型号编制方法和阀门标志大全
学习好资料 欢迎下载阀门类型 代号 阀门类型 代号安全阀 A 球阀 Q蝶阀 D 疏水阀 S隔膜阀 G 柱塞阀 R上回阀和底阀 H 旋塞阀 X截止阀 J 减压阀 Y节流阀 L 闸阀 Z排污阀 P阀门型号编制方法和阀门标志大全阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准, 但愈来愈不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;凡愈来愈不能适应阀门 工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;凡不能采用统一编号方法的,各生产厂都按自 己的情况制订出编号方法。
阀门型号编制方法JB308-75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、 旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1、阀门的型号编制阀门的型号由7 各单元组成,其含义如下所示。
1) 类型代号:类型代号用汉语拼音字母表示,如表1-39 所示。
2) 传动方式代号:按表1-40 的规定,用阿拉伯数字表示。
3) 连接形式代号:按表1-41 的规定,用阿拉伯数字表示。
4) 结构形式代号:阀门的结构形式代号用阿拉伯数字表示。
闸阀按表1-42 的规定;截止阀、柱塞阀 和节流阀按表1-43 的规定;球阀按表1-44 的规定;蝶阀按表1-45 的规定;隔膜阀按表1-46 的 规定;旋塞阀按表1-47 的规定;止回阀按表1-48 的规定;安全阀按表1-49 的规定;减压阀按表1-50 的规定;蒸汽疏水阀按表1-51 的规定;排污阀按表1-52 的规定。
表1-39 阀门的类型代号 阀门类型 代号 阀门类型 代号 传动方式 0 伞齿轮 5 电磁-液动 1 气动 6 电-液动 2 液动 7 蜗轮 3 气-液动 8 正齿轮 4 电动 9阀门、抗硫的阀门,在类型代号前面分别加汉语拼音 字母D 、B 、W 和K 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
标准阀门型号编制方法及示例
1.标准阀门型号编制方法如下:
2.类型代号用汉语拼音字母表示,按表1的规定。
表1
类型代号类型代号
闸阀Z 旋塞阀X
截止阀J 止回阀和底阀H
节流阀L 安全阀 A
球阀Q 减压阀Y
蝶阀 D 疏水阀S
隔膜阀G 柱塞阀U 注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3.传动方式代号用阿拉伯数字表示,按表2的规定。
表2
传动方式代号传动方式代号
电磁动0 伞齿轮 5
电磁-液动 1 气动 6
电-液动 2 液动7
蜗轮 3 气-液动8
正齿轮 4 电动9 注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。
(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4.连接形式代号用阿拉伯数字代号表示,按表3的规定。
表3
5.结构形式代号用阿拉伯数字表示,按表4~13的规定。
表4
表5
表6
表7
表8
表9
表10
表11
表12
表13
6.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。
表14
7.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。
用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。
8.阀体材料代号用汉语拼音字母表示,按表15的规定。
表15
注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
9.示例:
例1:电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 直动楔式双闸板闸阀
例2:手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P 外螺纹球阀
例3:气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6k41J-6 气动常开式衬胶隔膜阀
例4:液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5 液动蝶阀
例5:电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170 电动焊接截止阀。
