二次衬砌专项施工方案
隧道工程二次衬砌专项施工方案
隧道工程二次衬砌专项施工方案一、前言隧道工程在施工过程中,为了确保隧道的结构安全和稳定性,需要进行二次衬砌工程。
二次衬砌工程是指在隧道初次衬砌完成后,对部分或全部衬砌进行修复或重建的施工。
本文将就隧道工程二次衬砌专项施工方案进行系统的介绍和讨论。
二、施工前准备在开始二次衬砌工程之前,需要做好以下准备工作:1.对隧道原始衬砌进行全面检查,确定需要进行二次衬砌的区域和范围;2.制定详细的施工方案,包括施工方法、工期安排、材料及设备准备等;3.安排专业的施工人员和工程队伍,确保施工人员具备相关的专业技术能力;4.确保施工现场的安全措施到位,保障施工人员的安全。
三、施工流程二次衬砌工程的施工流程一般包括以下步骤:1.清理隧道原始衬砌:清理掉隧道原始衬砌表面的杂物和残渣,为之后的施工工作做好准备;2.准备模板:根据需要衬砌的区域和尺寸,制作相应的模板,用于定位和引导衬砌;3.混凝土浇筑:按照设计要求,将混凝土浇筑到需要衬砌的区域,确保衬砌的质量和强度;4.养护:对衬砌进行适当的养护,以确保混凝土的强度和稳定性。
四、施工质量控制在二次衬砌工程的施工过程中,需要严格控制质量,确保衬砌的承载能力和稳定性。
为此,可以采取以下控制措施:1.严格按照设计要求和施工方案进行施工,避免出现偏差和错误;2.对混凝土原材料进行检验,确保满足相关标准和要求;3.对衬砌的厚度和强度进行检测,确保达到设计要求;4.定期进行施工质量检查,及时发现和纠正问题。
五、总结隧道工程二次衬砌专项施工是隧道施工中的重要环节,直接影响隧道的使用安全和寿命。
通过本文的介绍,相信读者对隧道二次衬砌施工有了更深入的了解。
在实际施工中,需要严格按照施工方案和质量要求进行操作,确保施工质量和安全。
只有这样,才能保障隧道工程的可靠性和稳定性。
隧道二次衬砌施工方案设计
隧道二次衬砌施工方案设计
1.材料选择:
(1)材料的强度和耐久性:选择抗压强度高、抗冻性好、耐腐蚀等
材料,如高强度混凝土、防水混凝土等材料。
(2)施工工艺:选择适合施工工艺的材料,如喷射混凝土、预制片等。
(3)环保性:选择对环境污染较小的材料,如水泥、砂浆等。
2.施工工艺:
(1)清理表面:将初次衬砌表面的杂物和不牢固的部分清理干净,
以保证二次衬砌的结构稳定性。
(2)涂覆防水层:隧道二次衬砌的防水层是保证隧道长期使用的重
要环节,可以采用喷涂或涂刷方式进行涂覆。
(3)施工回填:将混凝土或预制片等材料倒入隧道内,填充隧道墙
壁和顶部的空隙,形成二次衬砌。
(4)养护:施工完成后,对二次衬砌进行养护,保证材料的强度和
稳定性。
3.质量控制:
(1)材料检测:对使用的材料进行抽样检测,检查材料的抗压强度、抗冻性、耐腐蚀性等指标是否符合要求。
(2)施工现场检验:对施工过程中的关键节点进行检验,如防水层
的涂覆厚度、二次衬砌材料的配合比等。
(3)质量监控:在施工过程中安排专人进行质量监控,及时发现和
解决质量问题,确保施工质量。
(4)验收评估:施工完成后进行验收评估,对二次衬砌的结构强度、防水效果等进行检验,确保达到设计要求。
综上所述,隧道二次衬砌施工方案设计需要考虑材料选择、施工工艺
和质量控制等方面的因素。
只有在选择适合的材料、运用科学的施工工艺
和严格的质量控制措施下,才能确保隧道二次衬砌工程的质量和安全性。
二次衬砌施工方案

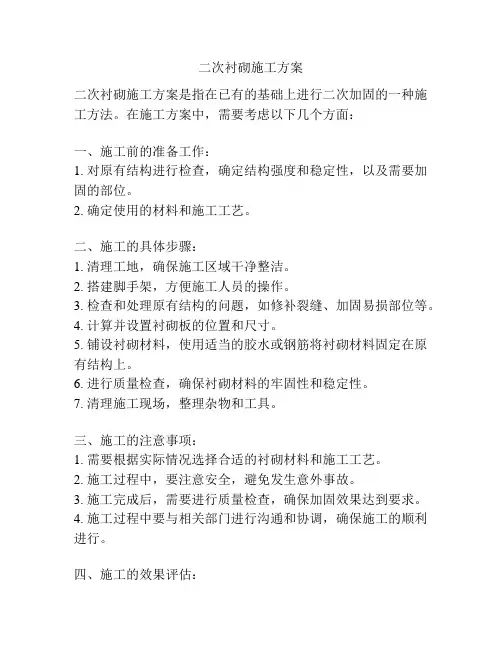

二次衬砌施工方案
二次衬砌施工方案是指在已有的基础上进行二次加固的一种施工方法。
在施工方案中,需要考虑以下几个方面:
一、施工前的准备工作:
1. 对原有结构进行检查,确定结构强度和稳定性,以及需要加固的部位。
2. 确定使用的材料和施工工艺。
二、施工的具体步骤:
1. 清理工地,确保施工区域干净整洁。
2. 搭建脚手架,方便施工人员的操作。
3. 检查和处理原有结构的问题,如修补裂缝、加固易损部位等。
4. 计算并设置衬砌板的位置和尺寸。
5. 铺设衬砌材料,使用适当的胶水或钢筋将衬砌材料固定在原有结构上。
6. 进行质量检查,确保衬砌材料的牢固性和稳定性。
7. 清理施工现场,整理杂物和工具。
三、施工的注意事项:
1. 需要根据实际情况选择合适的衬砌材料和施工工艺。
2. 施工过程中,要注意安全,避免发生意外事故。
3. 施工完成后,需要进行质量检查,确保加固效果达到要求。
4. 施工过程中要与相关部门进行沟通和协调,确保施工的顺利进行。
四、施工的效果评估:
1. 根据施工完成后的检查结果,评估加固效果和施工质量。
2. 如有必要,可以进行静力试验或其他检测方法,验证施工的有效性。
通过以上几方面的考虑和实施,可以有效地进行二次衬砌施工,提高原有结构的强度和稳定性,延长使用寿命,确保建筑安全。
在实际施工中,还需根据具体情况进行详细设计和施工方案制定,确保施工的成功进行。
二次衬砌施工方案(工程模版)
二次衬砌施工方案第一章:二次衬砌施工概述一、施工依据1、公纪区间暗挖隧道衬砌断面图S.QJ-232-01-022、地下铁道工程施工及验收规范GB50299-19993、钢筋焊接及验收规程JGJ 18-964、混凝土结构工程施工及验收规范GB 50204-925、地下防水工程施工及验收规范GBJ208-836、地下工程防水技术规范GBJ108-877、施工合同中通用、专用技术条件有关条款8、类似工程的施工经验二、工程概况****。
衬砌为复合式衬砌,全封闭防水。
衬砌断面形式为:单线隧道4种、双线隧道4种、喇叭口隧道4种、渡线隧道1种,共计二次衬砌设计为承受全部静水压力和30%的围岩变形压力。
按Ⅶ度地震裂度设计,混凝土结构最大裂缝长短期效应组合宽度允许值为0.3mm。
明暗挖结构衔接部位设置变形缝,缝宽不大于20mm。
区间隧道防水等级为二级,初支背后围岩充填注浆;初支喷混凝土层与二次衬砌间全断面设置防水板,边墙两侧下端的防水板背后设纵向弹簧盲管各一道,并每隔45m由横向泄水管引排入洞内侧沟。
二衬混凝土防水等级为抗S8。
洞内设双侧水沟,排水纵坡大于3‰,衬砌结构的变形缝处设橡胶止水带,施工缝处设钢板腻子止水带。
单线正线拱形隧道内净宽:直线段5200mm ,曲线段5300mm。
单线联络线隧道内净宽:直线段5200mm,曲线段5600mm。
本区间隧道结构布置复杂,衬砌类型多,不同宽度衬砌结构间连接接点多,当接点处两端结构宽度的差值>0.6m时,采用接头墙或挡头墙以错台形式连接,当接点处宽度值≤0.6m时,采取在接点前后1.0m范围内顺接。
连接处不设变形缝,初支及二衬钢筋作连接处理。
明、暗挖隧道分点外约2m位置设变形缝。
三、施工方案总体安排及要求1、施工顺序(1)、1号竖井施工顺序左线:左线单线166.81m,采用6m台车衬砌。
衬砌起始里程ZDK14+070,向小里程方向回衬。
台车由二号井该处接手。
右线:a、右线单线86.81m,采用6m排架衬砌。
隧道二次衬砌施工方案
隧道二次衬砌施工方案一、仰拱及填充1、仰拱超前于二次衬砌施工,仰拱、填充采用搭设移动式栈桥进行施工,一次施工长度12m。
第一步:栈桥安装就绪,允许各种车辆通过,准备桥下仰拱作业。
第二步:桥下仰拱作业,各种车辆正常通过,桥下桥下互不干扰。
第三步:仰拱施工结束,坡桥在液压油缸作业下升起,离开地面,同时行走轮下降,行走轮接地后油缸继续伸长,行走轮逐渐将整个栈桥撑起。
第四步:启动行走电机,行走轮旋转,带动栈桥向前移动,栈桥行走12米。
第五步:栈桥行走到位后,行走轮支撑油缸收缩,当栈桥完全由栈桥桥墩支撑时停止,此时放下坡桥,完成栈桥准备工作。
2、具体操作:先使用挖机清理施工段的大部分底碴,搭设栈桥,栈桥底面高度比已施工的仰拱填充面高20cm,然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板,模板采用钢模,灌筑砼。
砼集中拌合,泵送砼入模。
3、仰拱全断面一次浇灌完成后,填充砼采取罐车直接运到施工地点卸料浇注,插入式捣固棒进行捣固。
4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。
仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。
5、仰拱厚度及各部尺寸应符合设计要求,并采用无损检测法进行检测。
6、仰拱拱座与边墙及水沟连接应符合设计要求,拱座应与墙基同时浇筑。
施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物,超挖部分应采用同级砼回填。
7、仰拱砼应分段连续浇筑,一次成型,不留纵向施工缝。
8、仰拱表面应平顺,确保水流畅通,不积水。
9、仰拱施工后应及时施作填充和铺底,顶面高程和坡率应符合设计要求。
二、拱墙说明:1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米;2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米;3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作;4、在施作带仰拱的二衬时,先浇筑仰拱,再整体浇筑洞身拱墙二衬砼;1、拱墙二次衬砌采用全断面衬砌台车施工,为便于全断面二次衬砌台车施工,在仰拱(填充)施工后应先施做矮边墙,为美观考虑,矮边墙与二次衬砌边墙的接缝控制在水沟盖板底面高程。
二次衬砌施工方案
二次衬砌施工方案1. 引言二次衬砌是指在原有基础上进行再次加固的施工方式,常用于土木工程中的隧道、桥梁等结构工程中。
本文将介绍二次衬砌施工的步骤、材料选用和施工要点。
2. 施工步骤二次衬砌的施工步骤主要包括:准备工作、砌筑施工和养护。
2.1 准备工作在进行二次衬砌施工之前,需要进行必要的准备工作,包括: - 设计方案的编制:根据实际情况,制定合理的二次衬砌施工方案。
- 材料采购和加工:根据设计方案,提前采购和加工所需的衬砌材料,确保能够及时供应。
- 现场准备:清理施工现场,确保没有障碍物影响施工。
2.2 砌筑施工砌筑施工是二次衬砌的核心步骤,主要包括以下几个环节:- 砌墙定位和标高:根据设计要求,在基础上进行墙体的定位和标高。
- 泥浆灌注:在墙体定位的基础上,进行泥浆的灌注工作,确保墙体的粘结牢固。
- 砌筑衬砌:按照设计方案,采用适当的砌筑方法进行衬砌施工,注意墙体的垂直度和水平度。
- 规整整齐:在砌筑完成后,要对墙体进行整齐规整的修整,确保表面平整。
2.3 养护砌筑施工完成后,需要进行养护工作,以确保衬砌的稳定性和耐久性。
养护工作主要包括: - 湿润保养:施工完成后,及时对衬砌墙体进行湿润保养,如喷水保湿,以防止墙体龟裂。
- 强度养护:按照设计方案和材料要求,施工完成后,根据要求进行强度养护,以保证衬砌墙体的强度和稳定性。
- 质量检测:养护期间,要定期进行质量检测,如检测墙体的坚固性、垂直度和水平度等指标,确保施工质量符合要求。
3. 材料选用在二次衬砌施工中,常用的材料包括: - 砖块:砌筑墙体的主要材料,一般采用整砖或切割砖进行砌筑。
- 砂浆:用于与砖块粘结的材料,常用的有水泥砂浆、石灰砂浆等。
- 钢筋:用于增强墙体的承载能力和抗震能力,在墙体内置钢筋骨架。
选择材料时需要考虑以下几个方面: - 强度要求:根据设计要求,选择适当的材料,确保施工后的衬砌墙体具有足够的强度。
- 耐久性:选择耐候性好、不易受潮和腐蚀的材料,以延长衬砌墙体的使用寿命。
隧道工程二次衬砌专项施工方案
目录1、编制依据 (1)2、编制原则 (1)3、设计概况 (1)4、施工准备 (3)5、总体施工方案 (6)6、施工顺序及施工工艺 (7)6.1施工顺序 (7)6.2防排水施工工艺及方法 (8)6.2.1施工工艺流程 (8)6.2.2断面检查 (8)6.2.3防水层施工 (8)6.2.4排水盲管 (13)6.2.5施工缝、变形缝施工 (15)6.2.6止水带施工 (16)6.3衬砌钢筋施工 (17)6.3.1钢筋型号及层间距 (17)6.3.2原材料的验收和管理 (17)6.3.3调直、切断和弯曲 (17)6.3.4钢筋连接 (19)6.3.5钢筋安装 (19)6.3.6综合接地 (19)6.3.7隧道内初支接地设置 (20)6.3.8接地端子设置 (20)6.3.9综合接地施工注意事项 (20)6.3.10接触网预留槽道设置 (21)6.4模板台车定位 (21)6.5二次衬砌混凝土浇筑 (23)6.6拱顶带模注浆 (25)6.7综合洞室的衬砌 (25)6.8隧道工程施工质量通病控制和防治措施 (25)7、施工人员、机械、物资材料安排 (28)7.1施工人员安排 (28)7.2主要施工机械设备安排 (29)7.3物资材料计划安排 (29)8、质量保证措施 (30)8.1技术保证措施 (30)8.2制度保证措施 (31)9、施工安全技术保证措施 (32)10、环境保护、水土保持措施 (34)11、文明施工保证体系及保证措施 (35)11.2文明施工目标 (35)11.2文明施工保证体系 (35)11.3文明施工保证措施 (36)新建张家界经吉首至怀化铁路ZJHZQ-7标隧道工程二次衬砌专项施工方案隧道工程二次衬砌专项施工方案1、编制依据 (1)新建铁路张吉怀经吉首至怀化铁路站前工程施工图ZJHZQ-7标隧道施工图纸;(2)新建铁路张吉怀经吉首至怀化铁路站前工程施工图ZJHZQ-7标《时速350公里双线隧道复合式衬砌参考图 》(张吉怀隧参01);(3)《铁路隧道设计规范》 (TB10003-2016);(4)《高速铁路隧道工程施工质量验收标准》TB10753-2010;(5)《铁路隧道工程施工安全技术规程》TB10304-2009;(6)《高速铁路隧道工程施工技术规程》Q/CR9604-2015;(7)中铁上海局张吉怀铁路实施性施工组织设计;(8)我公司所拥有的人力、机械设备等资源,施工管理水平、工法及科研成果和多年积累的工程施工经验;2、编制原则(1)铁路隧道二衬施工方案根据隧道的设计图纸、洞内围岩级别,选择适宜的方法进行施工;采用新技术、新设备、新方案,做到适用性和先进性相结合,进行技术经济方案的比选,选择最优方案施工;提高施工机械化水平,提高劳动生产率,加快施工进度,确保工程质量。
隧道洞身二次衬砌施工方案
隧道洞身二次衬砌施工方案一、二次衬砌施工概述凤凰山隧道全长范围内共设置七种衬砌类型,分别是:明洞段整体式衬砌为70cm厚C30钢筋混凝土;V级加强复合式衬砌为70cm厚C30钢筋混凝土;Ⅳ级加强复合式衬砌为60cm厚C30钢筋混凝土;Ⅳ级复合式衬砌为50cm厚C30钢筋混凝土;Ⅲ级复合式衬砌为45cm厚C25混凝土;Ⅱ级复合式衬砌为40cm厚C25混凝土;Ⅱ级紧急停车带复合式衬砌为45cm厚C25混凝土。
本隧道除Ⅱ级围岩衬砌段外,其余均设有仰拱,拱墙、仰拱衬砌混凝土均为防水混凝土,抗渗等级不小于S8,仰拱填充为C25普通混凝土。
另外,本隧道人行和车行横通道的二次衬砌均为C25防水混凝土,其中人行横通道根据其所处的不同围岩地段,衬砌厚度分别是:Ⅱ级20cm、Ⅲ级25cm、Ⅳ级30cm;车行横通道位于Ⅱ级围岩地段,其衬砌厚度为30cm,防火门安装段衬砌厚度为40cm。
二、施工方法二次衬砌施工工序比较多,主要有仰拱钢筋混凝土及填充混凝土,边墙基础施工、安装衬砌结构钢筋(Ⅴ级围岩加强段、Ⅳ级围岩加强段和Ⅳ级围岩段)和灌注混凝土。
施工顺序为:监控量测→确定施作二次衬砌→施工准备→测量放线→施作防水板和无纺布→绑扎钢筋(Ⅱ、Ⅲ级围岩段无此工序)→施作止水带(条)→预埋件安装→衬砌模板台车刷脱模剂→模板台车就位→灌注混凝土→脱模→模板台车退出→养护。
1、隧道仰拱及隧洞底混凝土回填超前,拱墙二次衬砌混凝土采用长12.0m 的自行式液压可调式钢模台车整体浇筑。
根据珠海市的相关规定和施工现场的实际情况,本工程采用外购商品混凝土,现场使用容积10.0m3的混凝土运输罐车将混凝土运送到泵送地点,混凝土输送泵泵送入模,插入式捣固器和附着式振捣器捣固混凝土。
对于衬砌仰拱地段浇筑混凝土采用大块钢模板,为了保证在隧道内各种施工车辆的通行,减少仰拱工作面对开挖作业面的影响,仰拱采取分两次施工。
浇筑前将基底松动的石渣、杂物和基坑内积水清除干净,然后安装初期支护的型钢拱架、焊接连接钢筋、铺设钢筋网,经检查合格后喷射混凝土。
铁路隧道二次衬砌专项施工方案
铁路隧道二次衬砌专项施工方案一、工程概况本工程是对铁路隧道的二次衬砌进行专项施工,旨在加固隧道的结构稳定性和安全性。
项目所在地为XX省XX市XX县,隧道全长为XXX米,隧道内部尺寸为XXX米。
本次施工计划共分为以下几个阶段进行:设计准备阶段、材料、设备准备阶段、施工准备阶段、施工阶段和工程竣工阶段。
二、设计准备阶段1.编制施工组织设计方案:根据工程的实际情况,组织专业团队编制施工组织设计方案,详细列出施工方案、施工工序、所需材料及设备等内容。
三、材料、设备准备阶段2.购置设备:根据施工方案的需要,购买相应的施工设备,包括隧道维修车、井架等。
3.安排人员:针对施工所需的人员,确定施工团队的组成,并对人员进行培训,确保施工过程中的安全性和质量。
四、施工准备阶段1.施工场地准备:清理施工场地,确保施工现场整洁并具备施工条件。
2.制定施工方案:根据设计方案,制定相应的施工方案,确定施工的顺序和工序。
3.模板制作:制作符合隧道尺寸的施工模板,以保证施工质量和效率。
五、施工阶段1.二次衬砌施工:根据施工方案,进行二次衬砌的施工工序,包括焊接砼钢筋网、搭建模板、浇注混凝土等。
施工过程中,要严格按照设计文档进行施工,确保质量和安全。
2.环境保护:在施工现场设置防尘设施,防止施工过程中的扬尘污染。
同时,在施工期间,采取相应的环保措施,对废弃材料进行分类处理,确保环境的卫生与安全。
六、工程竣工阶段1.工程验收:对施工的二次衬砌工程进行验收,确保质量符合设计要求。
2.清理现场:清理施工现场,保持施工现场的整洁和安全。
3.编制竣工报告:根据实际施工情况,编制竣工报告,记录施工过程中的情况和相关数据。
以上是铁路隧道二次衬砌专项施工方案的大致内容,具体的操作方法和措施需要根据实际施工情况进行调整和完善。
本方案的目的是确保施工工作的安全性和质量,保障隧道工程的正常进行。
(完整版)二次衬砌施工方案.
1、二衬衬砌与掌子面施工距离
2、二次衬砌施工要求
3、二次衬砌施工施工组织安排
二、施工准备
1、试验准备
2、物资机械设备准备
3、人员组成
4、测量放样、断面扫描
三、施工工序
四、施工工艺流程
五、施工质量要求
六、施工注意事项
七、各项保障措施
二次衬砌施工方案
一、施工总体方案
1、二衬衬砌与掌子面施工距离
物资部长:材料采购员:
安质部长:专职安全员:
测量队长:
二衬班班长:
支模组8人,组长:
砼组为6人,组长:
钢筋组6人,组长:
4、测量放样、断面扫描
二次衬砌施工前一定要进行断面扫描,确保初期支护不侵入二次衬砌空间,同时台车定位时一定要进行测量确保二次衬砌不得侵入建筑限界。
三、施工工序
施工准备——衬砌钢筋绑扎及焊接(预埋管件及预留洞室)——台车定位——刷脱模剂——模板安装(封堵头)——导管安装——砼输送泵就为——灌注砂浆——浇筑砼——拆模——台车移位——养护
操作人员持证上岗,并能及时处理操作过程出现的故障;泵机与浇筑点要设联络工具,信号明确;
泵送前要先用水灰比为0.7的水泥砂浆湿润导管,需要量约为0.1m3/m。新换节管,应先湿润后接长;泵送过程严禁加水、严禁泵空;开泵后中途不要停歇,并有备用泵机;有专人巡视管道,发现漏浆、漏水及时修理。
四、施工工艺流程
隧道模筑衬砌混凝土灌注采用全液压衬砌模板台车,一次施工长度12m。混凝土在洞外混凝土集中拌合站拌和,混凝土搅拌运输车送运往洞内,混凝土输送泵灌注,机械振捣;钢筋混凝土衬砌灌注前做好钢筋的布设工作,钢筋角隅要加强振捣。
灌注前按图纸规定预留沟、槽、管洞或预埋构件。所有衬砌作业均用HBT60型混凝土输送泵作业。混凝土自模板台车的预留窗口由2台输送泵左右对称同时灌注。由下向上,对称分层,先墙后拱灌注,倾落自由高度不超过2.0米。
二次衬砌专项施工方案
二次衬砌专项施工方案一、前言1.1 背景介绍二次衬砌作为地铁隧道施工过程中的关键环节,是确保隧道结构安全稳固的重要工序。
本文针对二次衬砌的专项施工方案进行详细阐述,旨在为工程施工提供指导。
二、施工准备2.1 材料准备施工过程中需要准备的主要材料包括水泥、砂浆、石灰石等,需根据具体工程要求选择合适的材料,并提前准备足够数量。
2.2 设备准备施工所需设备包括搅拌机、输送泵、水泥浆泵等,施工前应对设备进行检查和保养,确保设备正常运转。
2.3 人员组织施工需要设定明确的责任分工,确保各项工作有序进行。
施工人员需经过培训并具备相关证书资质。
三、施工流程3.1 准备工作施工前需对施工场地进行清理整理,确保施工区域干净整洁。
排除可能影响施工进度的障碍物。
3.2 衬砌施工根据设计图纸和要求,进行初次衬砌,注意石块的排列和粘结质量,确保衬砌结构牢固。
3.3 检查验收初次衬砌完成后进行检查验收,确保质量符合要求。
如发现问题,及时整改。
3.4 二次衬砌在初次衬砌基础上进行二次衬砌,注意施工过程中的细节,确保衬砌结构整体性和稳定性。
3.5 完工验收二次衬砌完成后进行整体验收,确保工程符合要求,达到设计标准。
四、安全保障4.1 安全意识施工人员应增强安全意识,遵守相关规定,严格执行安全操作规程。
4.2 安全设施施工现场应设置完善的安全警示标识,配备必要的安全设施,确保施工过程中的安全。
4.3 应急预案施工单位应制定完善的应急预案,做好各类突发情况的处理准备,确保施工顺利进行。
五、总结与展望5.1 总结二次衬砌专项施工方案的制定对于地铁隧道工程的安全施工至关重要,本文通过详细介绍施工准备、施工流程和安全保障等方面,提供了可操作性强的指导。
5.2 展望未来随着技术的发展和经验的积累,二次衬砌施工将更加规范化和智能化,为地铁隧道建设提供更好的保障和支持。
以上便是本文对二次衬砌专项施工方案的详细介绍,希望对相关从业人员和工程施工单位有所帮助。
二次衬砌专项施工方案
第一章编制依据、范围一、编制依据(1)铁路隧道工程施工技术指南(TZ204~2008);(2)隧道衬砌质量无损检测规程(TB-10223-2004);(3)铁路隧道工程施工质量验收标准(TB—10417-2003);(4)铁混凝土工程施工质量验收标准(铁建设[2005]160号);(5)设计文件、图纸和现场调查的相关地质资料。
二、编制范围铁路隧道二衬施工方案根据各隧道的设计图纸、洞内围岩级别,选择适宜的方法进行施工;采用新技术、新设备、新方案,做到适用性和先进性相结合,进行技术经济方案的比选,选择最优方案施工;提高施工机械化水平,提高劳动生产率,加快施工进度,确保工程质量。
总结经验教训,不断的提高隧道工程二衬施工质量,为隧道工程施工安全保驾护航.隧道二衬施工方案除应符合《铁路隧道设计规范》外,尚应符合环境保护和劳动卫生有关法律、法规的要求。
第二章工程概况许村隧道位于山东省沂源县许村北侧低山区,工点起讫里程为DK1092+264~DK1093+044 ,全长780m.设计为时速120km/h双线电化有砟轨道铁路隧道。
隧道洞身最大埋深约84米.隧道内为4.5‰的单面下坡.隧道岩层以灰岩为主,围岩级别有Ⅲ、Ⅳ、Ⅴ级。
Ⅲ、Ⅳ级围岩采用复合式衬砌,Ⅴ级围岩采用加强复合式衬砌。
Ⅲ~Ⅴ级围岩采用曲墙加仰拱结构形式。
Ⅲ级围岩568m,Ⅳ级围岩132m,Ⅴ级围岩80m。
该隧道位于直线段,从进口单口掘进。
洞门型式采用双侧挡墙式洞门。
第三章材料及试验第一节材料检测1、对所有购进原材料和商品混凝土的出厂合格证和说明书进行验收,并登记记录.2、对有合格证的原材料进行复验,复验合格的原材料才能使用。
3、经复验不合格的原材料,书面通知物资部门做出标记,隔离存放防止误用,并作退货处理。
4、对钢筋检测:按规定对钢筋取样进行抗拉和冷弯试验,及时出具报告。
第二节施工现场混凝土检测1、在混凝土施工时,实行全过程检测。
2、检测混凝土塌落度,每班不少于5次。
二次衬砌施工方案
二次衬砌施工方案1.前期准备工作在进行二次衬砌施工之前,需要进行相关的前期准备工作。
首先,对施工现场进行勘测,了解地基情况、土质及深度等因素。
然后进行施工方案设计,确定施工的具体步骤和方法。
接下来,准备所需的施工材料和设备,包括砖块、水泥、砂浆、钢筋、施工工具等。
2.施工步骤(1)清理施工现场:将施工现场进行清理,清除垃圾、杂草等杂物。
(2)基础处理:对原有基础进行处理,保证基础的平整和密实。
如果发现有坑洞或不平整的地方,可以填充土壤或进行压实处理。
(3)施工准备:将施工所需的材料和设备准备齐全,并按照事先设计的方案进行摆放,方便使用。
(4)二次衬砌施工:根据设计方案确定砖块的摆放位置和方法。
在处理墙面和砖缝之前,需要先进行砖块的定位,确定砖块的位置和排列方式。
(5)墙面处理:用水泥砂浆将砖块粘贴在基础墙面上。
在施工过程中,要保持墙面的垂直和平整,注意砖与砖之间的缝隙。
(6)砖缝处理:在墙面施工完成后,用水泥砂浆填充砖缝。
砖缝的处理要均匀、饱满,确保砖与砖之间的缝隙不会出现裂缝或松动。
(7)强化处理:根据需要,可以在二次衬砌墙体上进行强化处理,如加设钢筋或嵌入钢丝网等。
这样可以增加二次衬砌墙体的强度和稳定性。
(8)完工验收:二次衬砌施工完成后,进行施工质量验收。
检查墙体的平整度、垂直度和缝隙的均匀度等,确保施工质量符合要求。
3.安全措施在进行二次衬砌施工过程中,需要注意安全问题。
施工现场应设置警示标志,并设立施工区域,禁止无关人员进入。
施工人员必须佩戴安全帽、手套等个人防护用品,避免意外伤害。
施工时要注意作业平稳,避免发生倒塌和坍塌等危险。
4.施工注意事项(1)施工过程中要注意施工密度和水泥和砂浆的配比,确保二次衬砌墙体的强度和质量。
(2)施工过程中要保持墙面的垂直和平整,特别是需要注意砖与砖之间的平整度和缝隙的均匀度。
(3)砖缝的处理要均匀、饱满,确保砖与砖之间的缝隙不会出现裂缝或松动。
(4)二次衬砌墙体的强度和稳定性是关键,施工过程中可以加设钢筋或嵌入钢丝网等方式进行强化处理。
隧道二衬专项施工方案
隧道二衬专项施工方案隧道二衬专项施工方案一、工程概述本次施工是对隧道进行二衬的施工,隧道总长度为XXX米,隧道二衬主要包括衬砌、支护和固结三个部分,具体施工方案如下:二、施工工艺及方案1.衬砌工艺及方案(1)清理地面:对于隧道底部和两侧墙面进行清理,清除杂物和粉尘。
(2)制作模板:根据设计要求,制作好衬砌的模板,模板材料采用优质能承重的材料。
(3)浇筑混凝土:将预制混凝土块按设计要求进行浇筑,确保混凝土质量和均匀度。
(4)养护:对衬砌部分进行充分的养护,保证混凝土的强度和使用寿命。
2.支护工艺及方案(1)钢支撑:采用钢支撑方式进行支护,根据隧道地质情况和设计要求选择合适的支撑材料和型号,确保隧道的稳定性和安全性。
(2)喷浆加固:对于土层较松软的地段,采用喷浆加固技术进行支护,提高土体的强度和稳定性。
(3)预应力锚杆:对于较长隧道,采用预应力锚杆进行支护,增加结构的整体稳定性和承载能力。
3.固结工艺及方案(1)排水系统:设置合理的排水系统,将隧道内的水分及时排出,防止湿度过大对衬砌和支护结构的影响。
(2)通风系统:设置良好的通风系统,保证隧道内的气流畅通,防止有害气体积聚。
(3)防水层:在衬砌之上进行防水处理,以防止地下水渗漏。
三、施工流程及措施1.衬砌施工流程(1)清理地面(2)制作模板(3)浇筑混凝土(4)养护2.支护施工流程(1)钢支撑(2)喷浆加固(3)预应力锚杆3.固结施工流程(1)排水系统设置(2)通风系统设置(3)防水处理四、安全措施1.全面进行安全教育,确保施工人员熟知安全操作规范和逃生预案。
2.安排专人负责施工现场的安全管理,定期组织安全检查,发现问题及时处理。
3.配备完善的施工安全设施,如安全网、护栏等,确保工作人员的人身安全。
4.加强协调与沟通,与其他施工单位保持良好的合作,共同做好施工区域的安全防护工作。
五、环保措施1.施工期间严禁乱倒废弃物,全部收集并按规定进行分类处理。
二次衬砌专施工方案
二次衬砌专施工方案
一、方案背景
二次衬砌是指在原有的混凝土或砖石构筑物表面再进行一次新的砌筑,以加强
结构的稳固和耐久性。
在建筑工程中,二次衬砌是一项重要的施工工艺,关系到建筑物的安全和使用寿命,因此需要按照专门的施工方案进行操作。
二、工程准备
1.材料准备:
–砖石材料:选择符合要求的优质砖石,并确保质量合格。
–泥浆材料:准备高质量的沙、水泥和石灰等泥浆原料。
–施工工具:砌筑工具、水平仪、量尺等必备工具。
2.施工方案制定:
–根据工程要求和现场特点,制定详细的施工方案,确定施工顺序、施工方法等。
三、施工流程
1.表面处理:
–清除表面附着物,确保表面平整、干净。
–绘制施工标高线等标志。
2.浆料准备:
–按照配比要求将水泥、砂、石灰等原料配制成泥浆。
–调节浆料的湿度和黏度,以确保施工质量。
3.砌筑过程:
–按照标高线和设计要求,从下向上逐层进行砌筑。
–使用专用工具和技术,保证砌筑的平整和垂直。
四、注意事项
1.材料质量:采用符合规定的优质材料,确保砌筑的强度和稳定性。
2.施工质量:严格按照施工要求操作,保证砌筑的平整、垂直和密实。
3.防水处理:对砌筑表面进行必要的防水处理,提高结构的防水性能。
4.验收标准:按照相关标准进行验收,确保砌筑质量符合规定要求。
五、总结
二次衬砌是一项重要的建筑工程施工工艺,合理的施工方案和操作流程对于结构的稳固和耐久至关重要。
只有在严格遵循规范要求的基础上,才能确保二次衬砌工程的质量和安全性。
隧道二次衬砌施工方案
XX隧道二衬施工方案编制人: _________________ 复核人: _________________ 审核人: _________________XX隧道二次衬砌施工方案一、施工准备经过前期的洞身开挖以及初期支护,现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定,已具备进行二次衬砌的施工条件,用于二次衬砌施工的机械设备已全部到位。
二、施工方案2.1防排水施工2.1.1防水层施工隧道喷砼与模筑砼之间设隧道专用防水卷材,铺设防水层前在喷射砼表面铺设缓冲层,缓冲层采用300g/m2 土工布,而后铺设隧道专用防水卷材。
铺设方法如下:基面检查:利用工作平台将支护裸露的锚杆、钢筋头等铁件割除,并用砂浆抹成圆曲面,以防其刺破防水板。
土工布衬层铺设及凹槽垫片设置:将土工布衬层铺设在初期支护喷射砼表面上,同时设置土工布固定条带与凹槽垫片,两者用射钉紧固,通过射钉使土工布衬层和土工布固定条带及凹槽垫片牢靠固定在喷射砼上,其中射钉与凹槽垫片之间应加设金属垫片,射钉间距按设计要求设置。
防水卷材铺设:将防水卷材吊运到作业平台上,从上到下对称地将防水卷材焊接到固定垫圈上,粘合牢固。
示意图:铺设质量检查:防水层施工完成后,对施工质量进行检查,自检合格经监理工程师检验认可后,方可进行下道工序的施工。
若检查出质量问题应进行补焊,使之达到验收标准。
防水层铺设操作要点:固定点的布置,在满足固定间距的前提下,尽量固定在喷砼面较凹处,使得防水层尽量密贴砼喷射面。
固定点间的防水层长度视施工支护面的平整情况留一定的富余量,本着宁松勿紧的原则,以防止模筑衬砌时被挤破。
每一循环的防水层铺设长度比相应衬砌段多出1.1.1目的是便于循环间的搭接,并使防水卷材接缝与衬砌工作缝错开2.0m,以确保防水效果。
防水层铺设后,应尽快进行衬砌,以确保防水层不受损伤,保证防水效果。
1.1.2本隧沉降缝处采用遇水膨胀橡胶止水带防水。
在档头板上沿二次衬砌轴线每0.5米钻一“ 12mm的孔,穿进“10的钢筋卡,并卡紧夹在档头板中的止水带的一半,另一半折成90°角,贴靠在挡头板上。
二次衬砌专项施工方案
中铁五局南龙铁路扩能改造工程NLZQ-3标隧道工程二次衬砌施工方案一、工程概况中铁五局改建铁路南平至龙岩线扩能改造工程NLZQ-3标,共有5座隧道。
隧道共长15067.22m,其中明洞及洞门长度242.21m,另有斜井395m。
分别为三明北隧道DK62+284~DK72+485.09,隧道全长201.09m;城关隧道DK62+905~DK70+211,隧道全长7306m,斜井395m;余厝隧道DK70+293.2~DK72+557,隧道全长2263.8m;上头隧道DK73+165~DK74+226,隧道全长1061m;北山隧道DK74+900.29~DK79+135.62,隧道全长4235.33。
隧道衬砌总长度15067.22m,斜井衬砌长度90m。
衬砌断面分为有碴断与无碴断面两种形式,二衬厚度35~70cm,设双侧水沟、电缆槽及中心排水沟。
衬砌断面都为曲墙断面形式,除Ⅱa衬砌不设仰拱外其他各型衬砌断面均带有仰拱。
建筑材料,拱部边墙C30砼、C35钢筋砼,底板C35钢筋砼,仰拱C30砼、C35钢筋砼,仰拱填充C20砼,水沟电缆槽身C30砼。
Ⅱa衬砌底板设有双层钢筋,Ⅳc、Ⅴb、Ⅴc衬砌全断面设有双层钢筋。
拱墙二次衬砌与初期支护间设防水板加土工布,防水板后环向设置φ50mm打孔波纹管,纵向间距8~10m。
隧道两侧边墙脚外侧设置纵向HDPE/96双壁打孔波纹管。
拱部边墙、仰拱环向施工缝处设置中埋式橡胶止水带、遇水膨胀止水胶。
纵向施工缝处设置界面剂、遇水膨胀止水胶,素混凝土纵向施工缝处设接荐钢筋,双排φ16,长度0.6m,单侧每延米4根。
二、二衬施工方案隧道二次衬砌采用整体式液压衬砌台车施工,台车长度12m,不设小边墙,拱部边墙一次浇筑成形。
砼采用自动计量旳拌和站集中供应,搅拌运送车运送,输送泵泵送入模,插入式与表面式振捣器捣固。
仰拱、底板超前二衬施工。
下锚段及附属洞室采用钢拱架小模板衬砌。
初期支护工序完毕后,洞内施工次序:仰拱(底板)、仰拱填充、排水管、土工布、防水板、钢筋绑扎、二衬混凝土、水沟电缆槽。
隧道工程二次衬砌施工技术方案
一、总体施工方案隧道衬砌通常遵循“仰拱超前、拱墙整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,仰拱填充采用栈桥平台以解决洞内运输问题,并进行全幅一次性施工。
仰拱施做完成后,利用多功能作业平台人工铺设防水板,绑扎钢筋后,采用液压整体式衬砌台车进行二次衬砌,拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和,混凝土搅拌运输车运至洞内,泵送混凝土浇筑,插入式捣固棒配合附着式振捣器捣固。
模板台车施工:隧道使用台车施工,台车设计总长12m,台车搭接10cm,每一循环台车衬砌长度为11.9m,隧道环向施工缝为11.9m一道,水平施工缝设在路面下0.15m位置。
隧道防水施工:隧道内采用简易台架铺设防水材料。
隧道钢筋施工:集中钢筋加工厂加工,再运输至隧道二衬钢筋施工部位, 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。
隧道二衬砼施工:砼输送泵自地面泵送砼至模板台车处,砼灌注以自密实为主, 人工配合采用捣固棒振捣。
二、施工工艺2.1施工工艺流程施工工艺流程图所示:二次衬砌施工工艺流程框图2.2隧道初支断面净空测量在隧道二衬施工之前,先由测量组对隧道初支断面净空进行测量,对隧道净空进行检查,完成后将测量成果上报。
提前对侵限部分进行处理,处理完成后进行复测,并经监理检查合格后方进行下一道工序。
2.3二衬拱墙施工(1)拱墙测量放样首先,检查边墙基础施作结构尺寸,检查是否满足拱墙衬砌净空和模板台车就位尺寸。
如边墙基础结构侵入模板台车就位净空,应进行修凿处理。
净空满足要求后,使用水准仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高,使用全站仪在防水板标出隧道中心线及模板台车就位的法线。
中心线必须放在拱墙衬砌的两个端头,放线长度以11. 90m (12m长台车)为准,预留 10cm的模板搭接长度,中心线和就位高程点精确放在两个里程断面,且便于施工过程中点位的可使用性。
(2)拱墙施工方案隧道在开挖、支护后,围岩变形达到收敛,即不变形、不沉降后即可进行衬砌施工。
铁路隧道二衬专项施工方案
隧道二次衬砌专项施工方案1、编制依据、编制范围及设计概况1.1.编制依据1)国家和铁道部现行设计规范、施工指南、验收标准、技术规程(暂规)等;2)铁道部、建设指挥部下发的相关文件;3)经批准的设计文件和设计技术交底资料、纪要;4)我单位拥有的科技工法成果和具有类似施工的经验。
1.2.编制范围适用于XX项目部XX隧道、XX隧道双线隧道二次衬砌施工。
2、设计概况本工程主要为Ⅲ级~Ⅴ级围岩,均采用曲墙带仰拱衬砌,衬砌断面双侧设置沟槽,均按一沟两槽形式布置,隧底中线处加深中心沟(管)。
每侧一条水沟(宽度30cm),两条电缆槽(电力电缆槽布置在靠边墙侧,20cm高×30cm宽,通信信号电缆槽布置在靠线路中线侧,35cm高×30cm宽)。
Ⅲ级围岩二次衬砌拱墙厚40cm,仰拱或底板厚45cm;Ⅳ级围岩二次衬砌拱墙厚45cm,仰拱或底板厚50cm;Ⅴ级围岩二次衬砌拱墙厚50cm,仰拱或底板厚55cm。
3、二次衬砌施工的原则二次衬砌施工应遵循以下施工原则1)二次衬砌采用模筑混凝土。
2)施工期间应结合现场实际量测数据对支护级围岩的稳定性进行判别,二次衬砌应在围岩级初期支护的变形基本稳定后施作。
一般情况下,二次衬砌的施作应满足下列要求时进行:(1)隧道水平净空变化速度及拱顶或底板垂直位移速度明显下降;(2)隧道位移相对值已达到总相对位移量的90%以上;(3)二次衬砌距离掌子面距离Ⅳ级围岩不得大于90m,Ⅴ级不得大于70m。
对浅埋、软弱围岩等特殊地段,应视现场具体情况确定二次衬砌施作时间。
4、二衬衬砌施工方案4.1.施工顺序隧道衬砌施工的顺序是由下而上,整体闭合,即先超前施工隧底的仰拱和填充,然后使用衬砌台车整体浇筑墙部和拱部的混凝土,形成环状闭合结构。
施工中采用仰拱栈桥先超前浇注仰拱混凝土,然后再浇筑填充的混凝土,待其达到强度后,仰拱作业桥前移,模板台车就位浇筑边墙和拱部混凝土。
形成仰拱栈桥—衬砌模板台车—拌和站—混凝土输送车——混凝土输送泵的大型机械设备衬砌作业线,在提高衬砌速度的同时有利于混凝土的机械化生产,从而保证衬砌混凝土的质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中铁五局南龙铁路扩能改造工程NLZQ-3标隧道工程二次衬砌施工方案一、工程概况中铁五局改建铁路南平至龙岩线扩能改造工程NLZQ-3标,共有5座隧道。
隧道共长15067.22m,其中明洞及洞门长度242.21m,另有斜井395m。
分别为三明北隧道DK62+284~DK72+485.09,隧道全长201.09m;城关隧道DK62+905~DK70+211,隧道全长7306m,斜井395m;余厝隧道DK70+293.2~DK72+557,隧道全长2263.8m;上头隧道DK73+165~DK74+226,隧道全长1061m;北山隧道DK74+900.29~DK79+135.62,隧道全长4235.33。
隧道衬砌总长度15067.22m,斜井衬砌长度90m。
衬砌断面分为有碴断与无碴断面两种形式,二衬厚度35~70cm,设双侧水沟、电缆槽及中心排水沟。
衬砌断面都为曲墙断面形式,除Ⅱa衬砌不设仰拱外其他各型衬砌断面均带有仰拱。
建筑材料,拱部边墙C30砼、C35钢筋砼,底板C35钢筋砼,仰拱C30砼、C35钢筋砼,仰拱填充C20砼,水沟电缆槽身C30砼。
Ⅱa衬砌底板设有双层钢筋,Ⅳc、Ⅴb、Ⅴc衬砌全断面设有双层钢筋。
拱墙二次衬砌与初期支护间设防水板加土工布,防水板后环向设置φ50mm打孔波纹管,纵向间距8~10m。
隧道两侧边墙脚外侧设置纵向HDPE/96双壁打孔波纹管。
拱部边墙、仰拱环向施工缝处设置中埋式橡胶止水带、遇水膨胀止水胶。
纵向施工缝处设置界面剂、遇水膨胀止水胶,素混凝土纵向施工缝处设接荐钢筋,双排φ16,长度0.6m,单侧每延米4根。
二、二衬施工方案隧道二次衬砌采用整体式液压衬砌台车施工,台车长度12m,不设小边墙,拱部边墙一次浇筑成形。
砼采用自动计量的拌和站集中供应,搅拌运输车运送,输送泵泵送入模,插入式与表面式振捣器捣固。
仰拱、底板超前二衬施工。
下锚段及附属洞室采用钢拱架小模板衬砌。
初期支护工序完成后,洞内施工顺序:仰拱(底板)、仰拱填充、排水管、土工布、防水板、钢筋绑扎、二衬混凝土、水沟电缆槽。
三、施工方法及工艺1、仰拱与填充施工仰拱施工超前拱墙衬砌,全幅一次灌筑,不得分幅施工。
仰拱超前防水层铺设的距离保持在2倍以上的二衬循环作业长度。
Ⅴ级软弱不稳定围岩施工时,仰拱每次开挖进尺不大于3m,距开挖面不超过40m。
仰拱和填充分开施工,不得同时进行,为解决施工干扰,采用仰拱栈桥施工。
钢栈桥采用I40a工字钢焊接组拼而成,长度12m,以保证仰拱最大施工长度可达10m。
仰拱施工高度至填充面两侧水平处,填充一次施工至设计标高,填充中部的中心排水沟在填充完后立模浇筑。
仰拱模板及填充模板采用钢模板,分开制作,仰拱纵向钢筋不考虑节与节之间的连接。
各围岩级别仰拱厚度不同,需制作不同仰拱模板,各围岩级别填充模板通用,但有碴、无碴不同。
仰拱止水带的固定通过仰拱模板上下块间的通缝固定。
仰拱施工范围图仰拱模板图填充模板图填充两侧模板及仰拱盖顶模图1)仰拱混凝土工艺(1)测量放样,由内轨顶标高,反算仰拱基坑底标高;(2)采用挖掘机一次性开挖到位(全断面开挖爆破一次到位,暂不出碴),人工辅助清理底部浮碴杂物;(3)将上循环仰拱混凝土接头凿毛处理,按设计要求安装仰拱钢筋,并预留与边墙衬砌连接筋;(4)自检合格后,报监理工程师隐蔽检查并签证,混凝土输送车运输灌筑,插入式振动棒捣固。
为能尽早便于行车,采用早强型混凝土。
2)施工要求(1)施工前,应将隧底虚碴、杂物、泥浆、积水等清除,并用高压风将隧底吹洗干净,超挖应采用同级混凝土回填。
(2)仰拱超前拱墙二次衬砌,其超前距离保持2倍以上衬砌循环作业长度。
(3)仰拱的整体浇筑采用防干扰作业平台保证作业空间;仰拱成型采用浮放模板支架。
(4)仰拱混凝土整体浇筑,一次成型。
(5)填充混凝土在仰拱混凝土终凝后浇筑,不得同时浇筑。
仰拱拱座与墙基同时浇筑,排水侧沟与边墙同时浇筑。
(6)仰拱施工缝和变形缝作防水处理。
(7)膨胀岩性地段,开挖后及时施作仰拱。
(8)填充混凝土强度达到5MPa后允许行人通行,填充混凝土强度达到设计强度的100%后允许车辆通行。
2、底板施工底板施工超前拱墙衬砌,以中心排水沟为界分左右幅施工,无需栈桥。
底板厚30cm,下设找平层厚10cm,施工时先浇筑找平层C20砼,然后立模,绑扎钢筋,浇筑底板C35砼,底板横向施工缝设中埋式止水带。
底板模板采用[30槽钢。
3、中心排水沟施工有仰拱地段,中心排水沟在仰拱及填充完成后进行。
有底板地段,要先施工中心排水沟。
中心排水沟施工要加工沟身内侧的大块钢模,中心排水沟墙身及底板设有单层钢筋。
仰拱及填充完成后,清理预留沟槽内杂物,绑扎钢筋,安装钢模,进行砼浇筑。
有底板地段,在浇底板前,进行中心排水沟沟槽开挖,然后绑扎钢筋浇筑砼,为加快进度可以和底板砼同时浇筑。
为运输方便,中心排水沟沟墙施工完后,可盖上预制盖板。
中心排水沟断面及模板图4、防排水施工拱墙二次衬砌与初期支护间设防水板加土工布,防水板后环向设置φ50mm打孔波纹管,纵向间距8~10m。
隧道两侧边墙脚外侧设置纵向HDPE/96双壁打孔波纹管。
1)防水板铺设工艺流程工艺流程见“防水板铺设施工工艺流程图”防水板铺设施工工艺流程图2)铺设前基面平整检查喷锚的平整度,控制其宽深比小于10∶1,超出规定的要抹平补喷砼找平。
3)排水盲沟安设盲沟在初期支护施作完成之后,防水板铺设之前安装,结合施工缝布置,设置盲沟。
纵向排水管一个衬砌台车位两侧断开,直接接入侧沟;环向盲沟纵向间距一般8~10m,并根据地下水发育情况调整,纵向盲沟两端及环向盲沟下端进行圆弯接入隧道侧沟;纵、环向盲沟均采用塑料排水盲沟外包土工布。
盲沟用环箍固定于初期支护表面。
其安装示意图如下图所示。
纵、环向排水管安装示意图4)土工布铺设用简易台车将单幅土工布固定到预定位置,然后用专用热熔衬垫及射钉枪将无纺布固定在喷射混凝土上。
专用热熔衬垫及射钉按梅花形布置,拱部间距0.5~0.8m,边墙间距0.8~1.0m,铺设要松紧适当,能紧贴喷射混凝土表面,不致因过紧被撕裂,过松土工布褶堆积形成人为蓄水点,土工布幅间搭接宽度不小于5cm。
5)防水板铺设防水板在施工时逐环顺序进行,墙拱防水板铺设时,在隧道拱部标出隧道中线,再使防水板横向中线与这个标志重合,立即用压焊机将防水板热合于射钉上,再由拱顶依次向两边铺设。
待整幅防水板铺设好并经检查确认固定牢固后,再用热合机顺所留板间接缝搭接部位进行焊接。
固定防水板铺设如图所示。
说明:1、本图尺寸除注明者均以毫米计。
2、纵向、环向盲沟安装于初期支护与防水板间,施工时应结合模板台车长度将其两端直接弯入侧沟。
φ100PVC横向 引水管没10米左右设置一道(若隧道不设中心排水沟则不设该引 水管),实际施工时可根据具体工点水量大小适当调整间距。
3、纵向、环向盲沟采用双壁打孔波纹管(外裹无纺布),固定土工布与防水板示意图焊接防水板搭接缝:上下循环两幅大幅面的防水板接头处留不小于20cm 搭接幅面,采用ZDR-210型热合机进行焊接,单条焊缝的有效焊缝宽度不小于15mm ,无条件用机焊的特殊部位手工焊接,认真检查,焊接牢固。
防水板焊接见“防水板焊接示意图”。
防水板焊接示意图附属洞室处铺设防水板时,先按附属洞室的大小和形状加工防水板,将其连接在洞室内壁的喷锚支护上,并与边墙防水板连成一个整体。
在防水板熔接部位用空气检测器(检漏器)往两道焊缝间(两端封堵)打气,当气打到0.25Mpa 时,持续10min 内,若压力下降在10%以内,说明焊缝合格,若压力下降过快,说明焊缝不严,则在焊缝上涂检测液,再次充气检测,查出漏气部位,对漏气部位进行补焊。
5、钢筋加工绑扎洞内衬砌用的所有钢筋全部在洞外弯制加工,洞内绑扎成形,钢筋主筋连接采用套筒连接。
钢筋作业在防水板作业完成后进行。
钢筋应有出厂证明和试验报告单,加工前应作抗拉和冷弯试验。
对于较复杂的钢筋形状,须在洞外放大样加工。
钢筋应避免油污,安装的位置、间距、保护层及各个部位的型号、规格及安装误差均应符合设计要求。
钢筋制作绑扎以交叉点处最为复杂,有各种预埋件时须于钢筋绑扎时一道完成,并用短钢筋固定死。
钢筋骨架不能用铁钉或铁丝固定在模板上,必须用二衬同强度配合比的细石砼或砂浆作垫块,以确保钢筋保护层的厚度。
钢筋保护层的厚度不允许有负误差。
仰拱、底板、二衬钢筋均不考虑施工节段之间的连接。
6、二衬施工洞身衬砌,通过监控量测,在各测试项目显示位移明显减缓并已基本稳定,各项位移达到预计位移量的90%以上,周边水平收敛速度小于0.2mm/d,拱顶垂直位移速度小于0.1mm/d时,确认围岩及初期支护已趋于稳定后,可施作衬砌。
软弱围岩及不良地质地段的二次衬砌要及时施作,二次衬砌距开挖面的距离,Ⅳ级围岩不得大于90m,Ⅴ级围岩不得大于70m。
二衬施工不设小边墙,与仰拱、底板相交处的施工缝设在仰拱、底板顶面处。
二衬台车边墙钢模板底部在仰拱、底板顶面上25cm 处,此处以下的25cm高度用木板制作。
二衬端头模板采用钢模板,考虑到二衬厚度不同,钢板按最小的二衬厚度35cm减5cm制作,超挖的外侧及增大的二衬厚度夹5cm 厚的木板封堵堵。
斜井二衬不采用钢模堵头。
二衬施工范围图二衬堵头模板布置图二衬堵头模板大样图二衬堵头模板大样图1)施工工艺流程二次衬砌施工流程图2)砼浇筑洞外拌合站按配比生产砼,砼搅拌运输车运送至灌注地点,由砼输送泵泵送砼入模,插入式振捣器人工捣固隧道二衬砼施工采用输送泵浇筑,见“泵送灌注砼示意图”。
泵送灌注砼示意图灌注砼从新旧砼接茬处开始均匀分布灌注,最后在单元体中间位置进行挤压泵送灌注,待砼自挡头板挤出浆来时,稳压持续几分钟,看砼是否灌满,如稳定压力不能再灌入时,说明拱顶已灌满,若稳定压力仍能灌入,则稳压持续到不能灌入为止。
砼施工注意事项:为保证砼具有良好的密实性、耐腐蚀性、耐久性,达到设计要求的抗压、抗折、抗渗等指标,在开工前,严格进行砼配合比的选配,确定最优配合比方案。
砼两侧对称灌注,保证两侧灌注高差不超过1m,砼灌注过程中注意振捣,防止过捣或漏捣现象出现,保证砼密实,表面光滑,无蜂窝麻面。
砼泵连续运转,输送管宜直,转弯宜缓,接头严密,泵送前润滑管道。
灌注结束清理现场,及时检修、保养输送泵和清洗管道,以备下循环使用。
3)砼养护二衬砼灌注完成后,按规范要求进行养生,洒水养护不少于14天。
4)拱顶回填注浆衬砌施工时,在拱顶模筑砼衬砌外缘沿纵向设置预留注浆孔3个。
在防水板敷设时在拱顶纵向预贴φ20mmPVC注浆花管1根。
在二衬混凝土达到设计强度的100%后进行回填注浆。
注浆材料采用微膨胀性M30 水泥砂浆,注浆压力0.1~0.2Mpa,终压0.2Mpa,注浆压力达到0.2Mpa或排气孔流出浆时即可结束注浆。
