厨房排烟系统的设计

厨房排烟系统的设计
1.厨房的布局和大小：根据厨房的布局和大小确定排烟系统的数量和布置位置。

通常情况下，厨房的排烟系统应该位于炉灶的上方，与炉灶风机和烟管相连接。

2.排烟风机的选择：排烟风机是排烟系统的核心部件之一，其选择应根据厨房的大小和需求来确定。

通常情况下，排烟风机应具备较大的风量和长时间的工作寿命。

同时，排烟风机应具备较低的噪音和高效的排风效果。

3.烟管的布置：烟管的布置应尽可能短且通畅，以保证排烟系统的排风效果。

烟管应保持一定的斜度，以免油烟滞留在烟管内，同时应避免弯曲和死角的设计，以免阻碍排烟效果。

4.美观和耐用性：排烟系统的设计应考虑美观和耐用性。

风机和烟管的材料应选择耐高温和防腐蚀的材料，以确保系统的长期使用，并且应与厨房的装修风格相协调。

5.排烟口的设计：排烟口的位置和尺寸要合理安排，以保证排烟系统的排风效果。

排烟口应尽量靠近炉灶，避免油烟扩散到整个厨房。

同时，排烟口的尺寸也需要根据厨房的大小和需求来确定，以保证排风的畅通。

6.定期检修和维护：排烟系统在使用过程中需要定期检修和维护，以确保其正常运行和高效排风。

杂质堵塞、风机损坏和烟管走向不对等问题都需要及时发现并解决。

综上所述，厨房排烟系统的设计需要考虑厨房的布局和大小、排烟风机的选择、烟管的布置、美观和耐用性、排烟口的设计以及定期检修和维
护等因素。

只有综合考虑这些因素，才能设计出一个高效、安全和舒适的厨房排烟系统。

厨房排烟系统设计

厨房排烟系统设计
1.厨房的布局：首先要了解厨房的布局，确定烟道的走向和适当的位
置安装排风口。

通常在厨房中心或者是每个灶台上都要设置排风口。

2.烟囱的设计：烟囱是排烟系统中的重要组成部分，它连接厨房和室外，并起到排烟的作用。

烟囱的尺寸和位置需要根据厨房的大小和灶台的
数量来确定。

3.排风机的选择：排风机是厨房排烟系统中最关键的设备之一，它的
性能和选择直接关系到排烟效果的好坏。

在选择排风机时，要考虑厨房的
大小、灶台的数量和炉灶的热量等因素，并选择适当的排风机型号和风量。

4.排烟管道的设计：排烟管道是将烟雾从厨房中排出的通道，它需要
合理设置，避免烟雾的逆流和堵塞。

一般来说，排烟管道应具备一定的坡度，以保证烟雾顺畅排出，并且应使用耐高温、防腐蚀的材料。

5.活动式排风罩的布置：为了提高排烟效果，可以在每个灶台上安装
活动式排风罩。

活动式排风罩可以根据需要调节高度和角度，将烟雾吸入
排烟管道，提高排烟效果。

6.排烟管道和排风机的维护：厨房排烟系统的维护至关重要，定期检
查和清洁排烟管道和排风机是保证排烟系统正常工作的关键。

定期更换排
烟罩和排风机的滤网，可以降低油烟对排烟系统的阻塞和损坏。

综上所述，厨房排烟系统设计需要考虑厨房的布局、烟囱的设计、排
风机的选择、排烟管道的设计、活动式排风罩的布置以及排烟管道和排风
机的维护等因素。

只有合理设计和科学运用这些要素，才能确保厨房排烟
系统的正常运行，保持厨房内的清洁和安全。

厨房排烟设计方案

厨房排烟设计方案随着人们生活水平的提高和饮食文化的不断发展，厨房已经成为家庭生活中一个重要的活动空间。

在烹饪过程中，烟雾、油烟和异味等问题是不可避免的。

为了创造一个舒适、安全和清洁的厨房环境，良好的排烟设计方案是至关重要的。

一、厨房排烟的重要性厨房排烟是将油烟、烟雾和异味排出厨房的过程。

合理的排烟系统不仅可以提供一个舒适且清洁的工作环境，还可以保护身体健康，并避免因油烟积累导致的火灾风险。

二、排烟系统的原理排烟系统主要由排风罩、风机、排烟管道和排烟口组成。

排风罩是通过吸力将油烟、烟雾和异味吸入排烟系统中，然后通过风机进行排出。

排烟管道和排烟口起到将污染物排出室外的作用。

三、厨房排烟设计方案1. 室内排烟系统设计室内排烟是将油烟、烟雾和异味直接排出室外的一种方式。

在设计室内排烟系统时，需要合理安装排风罩，并确保其与炉灶之间的距离适当。

排风罩的位置应该足够接近炉灶，以便有效吸收污染物。

2. 室内外联动排烟系统设计室内外联动排烟系统是将油烟、烟雾和异味先进入室内排烟系统，然后通过管道将废气排出室外的设计方案。

这种设计方式适用于无法直接排烟到室外的厨房空间，如高层住宅或无烟囱的厨房。

在设计这种排烟系统时，需要考虑风机的位置和风管的布局，以确保废气能够有效地排出室外。

3. 循环风排烟系统设计循环风排烟系统通过滤清污染物后将空气再次释放到厨房中。

这种设计方式适用于无法排烟到室外的情况，但相比于前两种方案，它不能完全解决油烟和异味的问题。

4. 噪音控制在排烟系统的设计过程中，需要考虑到噪音控制的问题。

选择低噪音的风机，并采取隔音措施以减少噪音对居住环境的影响。

5. 定期维护为了保证排烟系统的正常运行，定期维护是必不可少的。

应定期清洁排风罩、风机和排烟管道，及时更换损坏的零件，并定期检查和维修排烟系统，以确保其正常运行。

结论厨房排烟是创造一个舒适、安全和清洁的厨房环境的关键。

合理的厨房排烟设计方案可以有效地将油烟、烟雾和异味排出厨房，保护人们的身体健康并减少火灾风险。

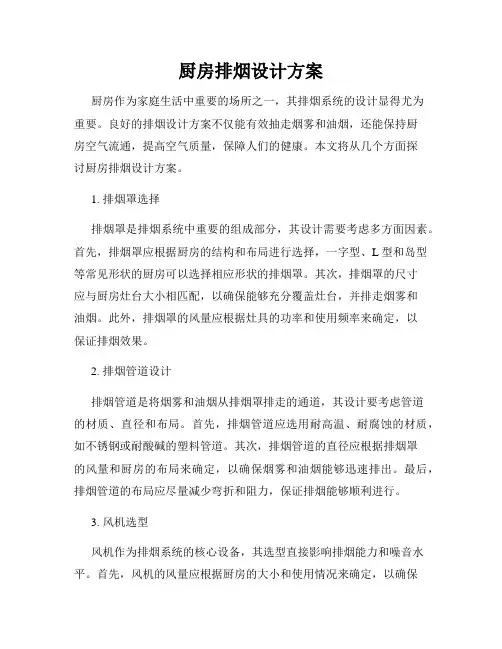

厨房排烟设计方案

厨房排烟设计方案厨房作为家庭生活中重要的场所之一，其排烟系统的设计显得尤为重要。

良好的排烟设计方案不仅能有效抽走烟雾和油烟，还能保持厨房空气流通，提高空气质量，保障人们的健康。

本文将从几个方面探讨厨房排烟设计方案。

1. 排烟罩选择排烟罩是排烟系统中重要的组成部分，其设计需要考虑多方面因素。

首先，排烟罩应根据厨房的结构和布局进行选择，一字型、L型和岛型等常见形状的厨房可以选择相应形状的排烟罩。

其次，排烟罩的尺寸应与厨房灶台大小相匹配，以确保能够充分覆盖灶台，并排走烟雾和油烟。

此外，排烟罩的风量应根据灶具的功率和使用频率来确定，以保证排烟效果。

2. 排烟管道设计排烟管道是将烟雾和油烟从排烟罩排走的通道，其设计要考虑管道的材质、直径和布局。

首先，排烟管道应选用耐高温、耐腐蚀的材质，如不锈钢或耐酸碱的塑料管道。

其次，排烟管道的直径应根据排烟罩的风量和厨房的布局来确定，以确保烟雾和油烟能够迅速排出。

最后，排烟管道的布局应尽量减少弯折和阻力，保证排烟能够顺利进行。

3. 风机选型风机作为排烟系统的核心设备，其选型直接影响排烟能力和噪音水平。

首先，风机的风量应根据厨房的大小和使用情况来确定，以确保能够有效排走烟雾和油烟。

其次，风机的噪音水平也要考虑，选择低噪音风机可以减少对居住环境的干扰。

另外，风机的可靠性和耐用性也是选型的重要因素，应选择具有良好口碑的品牌和产品。

4. 智能控制系统智能控制系统可以提高排烟系统的自动化程度和使用便捷性。

通过设置定时开关和风力调节功能，可以根据具体的烹饪情况和排烟需求来灵活控制排烟设备的运行。

此外，智能控制系统还可以集成温度和湿度传感器，根据厨房环境的变化自动调节排烟设备的运行状态，提高整个排烟系统的效率和舒适度。

综上所述，厨房排烟设计方案需要综合考虑排烟罩选择、排烟管道设计、风机选型和智能控制系统等多个因素。

只有在合理设计和配置的基础上，才能实现良好的排烟效果，提高厨房空气质量，保障人们的健康。

厨房排油烟设计规范

厨房排油烟设计规范厨房的排油烟设计规范是为了保证厨房内的油烟能够有效排出，不仅能够提高工作环境的舒适度，还能对人员的健康起到保护作用。

以下是厨房排油烟设计规范的内容：1.风机设备选择：厨房排油烟设计规范要求选择适用于厨房的抽排风机设备，风机的风量要满足厨房的需求，能够有效排出厨房内的油烟。

风机的噪音应该符合国家标准，以确保在使用过程中不会影响到周围环境。

2.风机排放位置：风机的排放口应该远离任何易燃物或易燃区域，确保油烟排放的安全性。

排放口的位置应该考虑到周围环境和建筑物的布局，以保证油烟能够迅速排出，并不会对周围环境造成污染。

3.进排风系统设计：排油烟设计规范要求厨房的进排风系统应该配备过滤设备，能够有效地过滤油烟颗粒物，以减少对环境的污染。

过滤设备的清洁和维护应该定期进行，确保其正常工作。

4.风管设计：风管的设计要符合国家标准，风管的接口应该密封，以防止漏风和交叉感染。

风管的材料应该耐高温、易清洁，材料的选择应符合国家标准，以保证风管的安全性和可靠性。

5.油烟净化系统设计：厨房排油烟设计规范要求对于大型的厨房，应配置油烟净化系统，能够有效地处理排出的油烟。

油烟净化系统的设计应考虑到其处理效率、能耗和运行成本等因素，以实现经济性和环保性的平衡。

6.防火安全：排油烟设计规范要求厨房的排油烟设备应具有防火和自动灭火功能，以提高厨房的防火安全性。

此外，厨房的防火墙和隔断应符合国家标准，以确保火灾发生时能够有效控制火势扩散。

7.清洁和维护：厨房排油烟设备的清洁和维护应定期进行，保持设备的正常工作。

同时，厨房的清洁和卫生也是重要的，应加强对厨房的日常清洁和卫生管理，以防止油烟积聚和细菌滋生。

综上所述，厨房排油烟设计规范对于保证厨房的工作环境和人员的健康非常重要。

遵守这些规范，可以有效地减少油烟对环境的污染，提高工作效率和舒适度，保护人员的健康和安全。

厨房排烟设计方案

厨房排烟设计方案厨房作为家庭中烹饪美食的重要场所，良好的排烟系统至关重要。

它不仅能够有效地排除油烟和异味，保持厨房空气清新，还能为家人的健康提供保障。

下面，我们将详细介绍一套完整的厨房排烟设计方案。

一、厨房排烟系统的组成厨房排烟系统主要由烟罩、管道、风机和净化器等部分组成。

1、烟罩烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟。

其形状和尺寸应根据炉灶的类型和数量进行选择，以确保能够有效地覆盖油烟产生区域。

2、管道管道用于连接烟罩和风机，将油烟输送到室外。

管道的材质一般有不锈钢、镀锌钢板等，应具有良好的密封性和耐腐蚀性。

3、风机风机是排烟系统的核心部件，负责提供动力将油烟排出室外。

风机的选型应根据厨房的面积、炉灶的数量以及管道的长度和阻力等因素进行计算，以确保有足够的风量和风压。

4、净化器净化器用于净化油烟中的有害物质，减少对环境的污染。

常见的净化器有静电式、过滤式等，应根据实际需求选择合适的类型。

二、厨房排烟系统的设计原则1、风量计算风量是排烟系统设计的关键参数。

一般来说，每个炉灶的排风量应在 2000 3000 立方米/小时之间。

同时，还应考虑厨房的空间大小、人员活动等因素，适当增加风量。

2、风压计算风压是确保油烟能够顺利排出室外的重要参数。

风压的计算需要考虑管道的长度、弯头数量、管径大小等因素。

一般来说，风压应大于管道阻力和净化器阻力之和。

3、管道布局管道布局应尽量减少弯头和长度，以降低阻力。

管道应保持一定的坡度，以便于油烟的排出和清理。

同时，应避免管道穿越防火分区和重要房间。

4、风机位置风机应安装在便于维护和通风良好的位置。

一般来说，可以选择安装在屋顶、室外或专门的风机房内。

5、净化器选择净化器的选择应根据厨房的油烟排放量和排放标准进行。

对于油烟排放量较大的厨房，应选择净化效率高的净化器。

三、厨房排烟系统的安装要点1、烟罩安装烟罩应安装牢固，与炉灶之间的距离应符合设计要求。

烟罩的四周应密封良好，防止油烟泄漏。

厨房排油烟设计标准

厨房排油烟设计标准是为了确保厨房工作环境的安全、健康和卫生。

以下是一些建议的厨房排油烟设计标准：
1. 排风系统设计：
- 根据厨房面积和使用情况确定适当的排风量。

通常，每小时需要排出厨房空气量的8-12倍。

- 使用专业的商用排风机和风管系统，确保足够的排风力度和风速。

- 安装排风罩或油烟过滤器，用于捕捉和过滤油烟颗粒物。

2. 排风管道设计：
- 使用耐高温、不易积油的材料，如不锈钢或耐高温塑料。

避免使用易燃材料。

- 确保排风管道畅通，尽量减少拐角和弯曲，以减少阻力和油烟沉积。

- 安装适当的排风口和防鸟网，以防止外部杂质进入排风系统。

3. 油烟净化设备：
- 考虑安装油烟净化设备，如油烟净化器或油烟净化罩，以去除油烟中的颗粒物和异味。

- 定期清洁和维护油烟净化设备，以确保其有效性和安全运
行。

4. 安全措施：
- 安装火灾报警器和灭火设备，如灭火器和自动灭火装置，以应对油烟火灾风险。

- 确保厨房通风良好，减少火灾和烟雾积聚的可能性。

- 员工接受适当的培训，了解火灾预防和紧急情况处理。

需要注意的是，不同国家和地区可能有不同的建筑法规和标准，因此，最好参考当地的建筑规范和相关法规，以确保符合当地的安全和健康要求。

建议在设计和安装过程中咨询专业工程师和相关机构，以获得更详细和准确的指导。

厨房排烟方案

更换磨损件
维护保养记录
对于磨损严重的部件，如过滤网、轴承等，应及时更换以确保系统的正常运行。
建立维护保养记录，记录每次维护保养的时间、内容、发现的问题及处理措施等，以便对系统进行全面的管理和维护。
常见问题的解决
排烟效果不佳
01
可能是由于管道堵塞、过滤网脏污等原因引起的，需要对系统
进行检查和清洗。
注意事项
在安装过程中，需要注意安全问题，如避免电源线裸露、防止触电等；同时要遵循相关标准和规范，确保安装质量符合要求。
日常维护和保养
定期清洗
检查紧固件
定期清洗排烟系统，包括管道、风机和过滤网等，以保持系统的排烟效果和使用寿命。
定期检查排烟系统的紧固件，如螺丝、卡箍等，确保连接牢固、无松动现象。
详细描述
排烟管道的材质应具备耐高温、耐腐蚀和防火等特点，如PVC、玻璃钢等。管道直径应根据排烟量和排烟距离来选择，以确保足够的排烟速度和防止管道堵塞。连接方式也应考虑密封性能和安装便捷性，以确保管道连接处不漏气。
排烟机的选择
总结词
排烟机的选择应考虑风量、功率和噪音等因素，以确保足够的排烟效果和良好的使用体验。
环保意识
提高企业和公众的环保意识，加强环保宣传和教育，促进厨房排烟系统的环保和安全性能的提升。
06
厨房排烟系统的案例分析
成功案例介绍
案例一
某大型餐饮连锁店的厨房排烟系统改造项目
案例二
某学校食堂的厨房排烟系统升级工程
案例三
某商业综合体的厨房排烟系统新建项目
失败案例分析
1 2
案例一某餐厅厨房排烟不畅，导致油烟弥漫和火灾隐患
优化设计
根据实际情况对排烟系统进行优化设计，如采用多级净化、调整风速等措施，提高排烟效率。

家用厨房排烟工程方案

家用厨房排烟工程方案一、概述随着城市化的进程，越来越多的家庭拥有了自己的厨房。

而随之而来的问题就是如何有效地排除厨房内产生的油烟和烟雾。

厨房排烟工程是指在厨房内安装相应的设备和管道，通过科学的设计和合理的布局，将厨房内产生的油烟和烟雾排除，确保家庭成员的健康及厨房空气的清洁。

本文将针对家用厨房排烟工程，从设计、材料选用、施工、维护等多个方面进行详细介绍和方案设计。

二、设计1. 设计原则在进行家用厨房排烟工程设计时，应遵循以下原则：(1) 科学合理。

根据厨房所在地的气候和环境、家庭成员的生活习惯等因素，进行科学合理的设计。

(2) 安全耐用。

选用经济合理、安全耐用的材料和设备，确保排烟工程的使用寿命。

(3) 风量充足。

保证排烟系统的风量能够满足厨房内产生的油烟和烟雾的排除需求。

(4) 省时省力。

考虑到家庭主妇或主人的生活习惯，设计方案应尽量减少维护工作，让使用者省时省力。

2. 设计内容(1) 排烟罩设计。

根据厨房的尺寸和布局，设计合适尺寸的排烟罩，并考虑到排烟效果的最大化。

(2) 排烟管道设计。

根据排烟罩的位置和厨房布局，设计合适的排烟管道，确保排烟通道畅通无阻。

(3) 排烟系统设计。

设计合适的排烟系统，包括排风机、风管、风阀等设备的选择和布局。

(4) 灭火系统设计。

考虑到厨房使用过程中可能发生的火灾，设计合适的灭火系统，确保家庭成员的安全。

三、材料选用1. 排烟罩材料(1) 不锈钢。

不锈钢具有良好的耐腐蚀性能和耐高温性能，是制作排烟罩的常用材料。

(2) 玻璃。

玻璃制成的排烟罩具有透明、美观的特点，能够有效地遮挡住厨房内的油烟和烟雾。

2. 排烟管道材料(1) 镀锌板。

镀锌板是制作排烟管道的常用材料，耐腐蚀性能好，使用寿命长。

(2) 不锈钢。

不锈钢制成的排烟管道具有良好的耐腐蚀性能，适合在厨房环境中使用。

3. 排风机材料(1) 铸铁。

铸铁制成的排风机耐磨损、耐高温，适合在厨房环境中使用。

(2) 不锈钢。

厨房排烟设计方案

厨房排烟设计方案厨房是家庭中烹饪美食的地方，但同时也会产生大量的油烟和热气。

如果不能有效地排出这些油烟和热气，不仅会影响厨房的空气质量，还会对居住者的健康造成威胁，甚至会污染室内其他区域。

因此，一个合理的厨房排烟设计方案至关重要。

一、厨房排烟系统的组成厨房排烟系统主要由排烟罩、排烟管道、风机和净化器等部分组成。

1、排烟罩排烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟和热气。

其形式多样，常见的有平板式、深罩式和运水烟罩等。

平板式排烟罩结构简单，价格较低，但排烟效果相对较差；深罩式排烟罩能够更好地聚拢油烟，排烟效果较好，但占用空间较大；运水烟罩则通过水幕来净化油烟，具有较好的净化效果，但成本较高。

2、排烟管道排烟管道负责将收集到的油烟和热气输送到室外。

管道材质一般有镀锌钢板、不锈钢板和铝合金板等。

镀锌钢板价格较低，但容易生锈；不锈钢板耐腐蚀性能好，但价格较高；铝合金板重量轻，但强度相对较低。

管道的形状有圆形和矩形两种，圆形管道风阻小，但安装相对复杂；矩形管道安装方便，但风阻较大。

3、风机风机是排烟系统的动力源，负责将油烟和热气抽出厨房。

风机的种类主要有离心风机和轴流风机。

离心风机风压较大，适用于较长的排烟管道；轴流风机风量大，适用于短距离排烟。

在选择风机时，需要根据厨房的面积、炉灶数量和排烟管道长度等因素来确定风机的风量和风压。

4、净化器净化器用于净化油烟，减少对环境的污染。

常见的净化器有静电式、过滤式和光解式等。

静电式净化器通过高压电场使油烟粒子带电，然后被吸附在电极板上；过滤式净化器则通过滤网过滤油烟；光解式净化器利用紫外线分解油烟分子。

二、厨房排烟设计的原则1、风量计算准确风量是厨房排烟设计的关键参数。

风量过小，无法有效排出油烟；风量过大，不仅会增加设备投资和运行成本，还会导致厨房内负压过大，影响炉灶的燃烧效果。

一般来说，每个炉灶的排风量应在 2000 2500m³/h 左右。

厨房排烟方案

厨房排烟方案背景介绍：由于厨房烤炉、烤箱等设备的加热、烘烤等操作会产生大量的烟雾和油烟，对人体有害，加重空气污染。

因此，为了保障健康、提高舒适度、减轻环境负担，需要对厨房进行排烟处理。

排烟方式：1.自然排烟自然排烟是依靠室内外气压差、温差和密度差，使废气自然向上流动，通过烟囱、风机、排气扇等设备排除，通常适用于小户型住宅厨房。

自然排烟的优点是节能环保，不需要电力支持，不会产生噪音和震动。

但是自然排烟需要留出一定的排放空间，通常要求层高2.5米以上，同时需要在厨房设计时做好排烟管道和烟道布局，避免死角和卫生死角。

2.机械排烟机械排烟是通过机械设备如排气扇、风机等带动废气排放，通常适用于大型餐馆、厨房。

机械排烟可以按需安装，不需要考虑建筑高度和烟道布局，排烟效果好，减少了油烟对人体的危害。

但是机械排烟需要消耗能源，一些设计不合理的机械排烟会增加噪音或产生臭氧等有害物质，需要加强维护和清洁。

排烟系统设计：厨房排烟系统的设计需要考虑到多个因素：1.烹饪方式和食材类型不同的烹饪方式和食材类型会产生不同程度的废气和油烟，需要在设计时考虑到。

2.厨房尺寸和布局厨房的尺寸和布局也会影响排烟系统的布置和风速，需要在设计时进行综合考虑。

3.排烟管道和烟道排烟管道和烟道的类型、尺寸、长度和角度会影响排烟效果和噪音产生，需要按照标准进行设计和安装。

4.排烟设备与数量排烟设备与数量的选择需要根据厨房大小、布局和烟气产生量进行合理设置。

同时也要考虑到设备成本和用电量等方面。

排烟系统维护：良好的排烟系统需要定期进行维护和清洁，以保证排烟效果和安全性。

1.清洗排烟管道和烟道厨房排烟管道和烟道中容易积累油烟和灰尘，定期清洗能有效提高排烟效果和延长设备使用寿命。

2.更换排烟设备滤网部分机械排烟设备如排气扇等需要定期更换滤网，以保证有效过滤油烟。

3.定期巡检设备定期巡检设备的工作状态，及时发现故障或异常情况并及时处理，在保证安全、节能的同时能延长设备使用寿命。

厨房排烟设计方案

厨房排烟设计方案厨房作为家庭烹饪的核心区域，产生的油烟和热气如果不能及时有效地排出，不仅会影响室内空气质量，还会对厨房设备和家具造成损害，甚至影响居住者的健康。

因此，一个合理的厨房排烟设计方案至关重要。

一、厨房排烟系统的组成一个完整的厨房排烟系统通常由以下几个部分组成：1、排烟罩：安装在炉灶上方，用于收集烹饪过程中产生的油烟和热气。

2、排烟管道：连接排烟罩和风机，将油烟和热气输送到室外。

3、风机：提供动力，将油烟和热气抽出厨房。

4、净化器：对排出的油烟进行净化处理，减少对环境的污染。

二、排烟罩的选择与设计1、类型选择深罩型排烟罩：能够较好地覆盖炉灶，收集油烟效果较好，但体积较大，可能会影响厨房的整体美观。

浅罩型排烟罩：外观较为简洁，但收集油烟的效果相对较弱，适用于油烟产生量较小的厨房。

侧吸式排烟罩：安装在炉灶侧面，不占用炉灶上方空间，吸烟效果也不错。

2、尺寸设计排烟罩的尺寸应根据炉灶的大小和烹饪方式来确定。

一般来说，排烟罩的长度应大于炉灶长度 10 厘米以上，宽度应大于炉灶宽度 5 厘米以上。

同时，为了保证良好的吸烟效果，排烟罩与炉灶的距离应控制在 60 90 厘米之间。

3、材质选择排烟罩的材质常见的有不锈钢、玻璃和塑料等。

不锈钢材质坚固耐用，易于清洁；玻璃材质美观大方，但需要注意防碰撞；塑料材质价格较低，但耐用性相对较差。

三、排烟管道的设计与安装1、管道材质排烟管道通常采用不锈钢或镀锌钢板制作，以保证其耐腐蚀性和密封性。

2、管道尺寸管道的尺寸应根据风机的风量和排烟罩的面积来确定。

一般来说，主管道的直径不应小于 150 毫米，支管道的直径不应小于 100 毫米。

3、管道布局排烟管道应尽量减少弯曲和转折，以减少阻力。

同时，管道应保持一定的坡度，便于油烟和冷凝水的排出。

在安装管道时，要注意与其他管道（如燃气管道、水管等）保持一定的安全距离。

4、密封处理管道的连接处和穿墙处应进行密封处理，防止油烟泄漏。

厨房排烟系统设计完整版

厨房排烟系统设计Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】厨房排烟系统:本文根据厨房排烟净化设备的设计、制造、安装和管理的实践经验，对油烟排风系统的设计计算原则及其与油烟净化器的匹配关系进行了初步的研究探讨。

1 厨房排烟系统的构成厨房的排烟系统主要由集烟罩、排烟管道、油烟净化器、排烟风机（含器）和厨房整体补风装置构成，见下图。

?厨房排烟系统的构成图油烟净化器的类型和运行方式可以根据实际情况进行选择。

在油烟净化器安装之前，首先要对排烟系统中各部分的实际运行参数，包括运行阻力和排风量进行核算。

如果是新建项目，在设计时要充分考虑安装了油烟净化器后对排风系统的影响；如果是改造项目，在加装油烟净化器时需要对排风系统重新进行核算，必要时要对集烟罩、排烟管道和厨房整体补风装置进行改造并更换排烟风机。

2 厨房油烟排风量的确定为了保证净化效果，在实际设计时排烟风量要求严格按照排风罩的吸入风速计算，罩口的吸风速度通常不低于s。

最小排风量通常用下式计算： L=1000PH式中：L —排风罩排风量，m3/h；P —罩口的周边长（靠墙的边不计），m；H —罩口至灶面的距离，m。

用上述公式计算出排风量后再按罩口面积核算罩口吸风速度，保证罩口吸风速度不低于s。

在实际的工程设计中，往往采用估算的方法，根据《民用建筑暖通空调设计技术措施》中对厨房通风量的规定，厨房通风量也可按如下换气次数确定：中餐厨房：L = 40～50（次/h）；西餐厨房：L = 30～40（次/h）；职工餐厅：L = 25～35（次/h）。

3 厨房补风由于厨房所在建筑物的格局以及厨房在建筑物中的位置不同，有条件的厨房应由建筑物的集中空调系统进行有序送风。

但目前所遇到的大部分情况是建筑物没有设置厨房的送风系统。

许多带餐厅、厨房等的建筑物，仅设计了集中采暖系统而无集中空调系统。

当厨房处于工作状态时，排风系统投入运行，厨房内处于负压状态，新风来源包括室外新风渗透和餐厅的空气大量补入厨房。

优质厨房排烟工程方案

优质厨房排烟工程方案一、项目概况厨房是餐饮企业的生产中心，是油烟和烟气较为集中的地方。

厨房排烟系统是餐饮企业的重要设施，直接关系到员工的工作环境和消费者的用餐体验。

因此，有效的厨房排烟工程方案是餐饮企业经营的重要保障。

二、方案设计1. 规划布局在设计厨房排烟系统时，首先要进行规划布局。

根据厨房的大小、布局、设备摆放等因素，科学地确定烟道的位置、长度、直径等参数，以确保整个排烟系统的稳定性和高效性。

2. 设备选择选择合适的排烟设备对于排烟效果至关重要。

常见的排烟设备包括排烟罩、烟道、排风机、消声器等。

在选择设备时，应考虑厨房的用途、油烟排放量、设备的能耗和噪音等因素，综合考虑后选择最合适的设备。

3. 油烟处理油烟是厨房排烟系统中的重要组成部分，对其的处理直接关系到厨房排烟效果和环保性能。

一般而言，油烟处理主要采用集中处理和分散处理两种方式。

集中处理采用专门的油烟净化设备，如油烟净化器；分散处理通过排烟罩和烟道的设计，将油烟集中排出或减少排放。

4. 排烟管路设计排烟管路的设计直接关系到排烟系统的排烟效果和安全性。

在设计排烟管路时，需要考虑以下因素：排烟管路的长度、弯头数量、管道直径、支架的设置等。

合理的排烟管路设计能够有效地减少系统的风阻和噪音，提高排烟效果。

5. 物理性能厨房排烟系统的物理性能包括排风量、排烟速度、排烟效率等指标。

在设计厨房排烟系统时，需要充分考虑厨房的使用情况和油烟排放量，合理确定排风量和排烟速度，确保厨房排烟系统能够达到预期的排烟效果。

6. 烟囱的设计烟囱是厨房排烟系统中的重要部分，其设计直接关系到排烟效果和环保性能。

在设计烟囱时，需要考虑烟囱的高度、断面积、出口位置等因素，确保烟囱具有良好的排烟效果和安全性能。

在设计排烟管道时，需要选择合适的管道材质。

常见的材质包括镀锌铁皮、不锈钢、玻璃钢等。

在选择管道材质时，需要考虑其耐腐蚀性、耐热性和成本等因素，确保管道能够在长期使用中具有稳定的性能。

厨房排油烟设计标准

厨房排油烟设计标准一、前言厨房排油烟是餐饮业和家庭厨房设计中重要的环境工程问题。

有效的排油烟设计能够保障厨房内空气质量，防止油烟污染对人体健康造成的危害，也有利于保护厨房设备和建筑结构。

本文旨在就厨房排油烟设计标准进行探讨，希望对相关从业人员、设计师和监管部门提供一些参考。

二、厨房排油烟设计原则1. 排风与新风的合理搭配：在设计厨房排油烟系统时，应考虑到排风与新风的合理搭配。

排风系统需要不断排出油烟和烟雾，同时也需要接入新风以保持厨房内空气的新鲜。

2. 设备配置与管道布局：厨房排油烟系统中，油烟净化器、风道、抽排风机等设备的配置和管道的布局应符合相关标准，确保排油烟系统的高效、稳定运行。

3. 燃烧设备的选择和布局：在设计厨房排油烟系统时，应考虑到燃烧设备的选择和布局对油烟产生的影响，合理安排炉灶、灶台和烟道的位置，减少油烟对环境的污染。

4. 安全性和节能性：在设计厨房排油烟系统时，应确保系统的安全性和节能性。

排油烟系统需要符合相关安全标准，避免因油烟引发的火灾，并且在保证排烟效果的前提下，尽量减少能耗，提高系统的节能性。

三、厨房排油烟系统设计标准1. 排风量的标准：根据厨房面积和使用情况，确定合理的排风量标准。

一般来说，餐饮业厨房的排油烟系统应保证每平方米的排风量在8-10立方米/小时左右，家庭厨房则应在4-6立方米/小时左右。

2. 装置合格的油烟净化器：油烟净化器是厨房排油烟系统中不可或缺的设备，应保证其按照国家相关标准进行采购和安装，合格的油烟净化器能够有效地净化排出的油烟和烟雾，降低对环境和人体的污染。

3. 风道的设计和管道的密封：风道的设计应保证畅通，管道的密封应达到标准，防止油烟泄漏，严格管控排油烟范围，避免对周围环境造成影响。

4. 抽排风机的选用和使用：抽排风机的选用应符合标准，根据厨房的大小和使用情况，合理配置和使用抽排风机，确保排油烟系统的有效运行。

5. 新风系统的配备：在排油烟系统中，需要配备新风系统，保证厨房内空气的流通和更新，有效改善厨房环境。

厨房排烟设计方案

厨房排烟设计方案厨房排烟系统是一个关键的设计因素，旨在排除烹饪中产生的油烟、异味和湿气，保持厨房内空气的清新和洁净。

本文将介绍如何设计一个有效的厨房排烟系统，以确保良好的厨房环境。

一、空气流动分析在设计排烟系统之前，首先需要进行空气流动分析。

这可以通过考虑厨房的大小、配置、厨具的位置、风机的选择等因素来实现。

合理的空气流动能够确保烟雾和异味能够快速排出，而不会散布到其他区域。

二、风机选择选择适当的风机对于排烟系统的有效性至关重要。

风机的尺寸和功率应该与厨房的大小和使用需求相匹配。

对于大型厨房，需要选择高功率的风机，以确保能够迅速排出较多的油烟。

同时，风机的噪音水平也是需要考虑的因素，应尽量选择低噪音的风机，以提供一个安静的工作环境。

三、烟道设计烟道是排烟系统中的关键组成部分。

它起到引导油烟和异味排出的作用。

烟道的尺寸和布置应根据厨房的实际情况来设计。

烟道的材料可以选择不锈钢，因为它具有耐腐蚀性和耐高温性。

此外，烟道的布置应尽量避免弯曲和拐角，以保证排烟的畅通。

四、油烟净化装置在排烟系统中加入油烟净化装置可以进一步提高空气质量。

油烟净化装置可以有效地去除油烟中的颗粒物和有害物质，保持厨房空气的洁净。

常见的油烟净化装置包括油烟过滤器和静电油烟净化器。

选择合适的油烟净化装置可以根据实际需求和预算来确定。

五、通风口位置合理的通风口位置能够最大程度地提高排烟系统的效果。

通风口应尽量靠近烹饪区域，以便及时排出烟雾和异味。

同时，通风口的数量和大小也应满足系统的需求。

一般情况下，通风口的数量应根据厨房的面积和烹饪需求进行合理计算。

六、排烟管道维护为了保持排烟系统的有效性，定期维护是必不可少的。

排烟管道应定期清理和检查，以防止积聚过多的油烟和污垢。

此外，还应定期更换油烟过滤器和清洗油烟净化器，以确保其正常运行。

结语一个优秀的厨房排烟设计方案是确保厨房环境清新和洁净的关键。

通过合理分析空气流动、选择适当的风机、设计良好的烟道、加入油烟净化装置、确定合理的通风口位置和定期维护排烟管道，可以有效地控制油烟、异味和湿气，提供一个舒适、健康的工作环境。

厨房排烟设计方案

厨房排烟设计方案厨房作为家庭中烹饪美食的重要场所，良好的排烟系统是保持厨房空气清新、减少油烟污染的关键。

一个合理的厨房排烟设计方案不仅能提高厨房的使用舒适度，还能保护家人的健康。

下面将为您详细介绍厨房排烟的设计方案。

一、厨房排烟系统的组成厨房排烟系统主要由集烟罩、排烟管道、风机和净化器等部分组成。

1、集烟罩集烟罩的作用是收集炉灶产生的油烟和热气，常见的有平板式、深罩式和运水烟罩等类型。

平板式集烟罩结构简单，价格便宜，但吸烟效果一般；深罩式集烟罩吸烟效果较好，但占用空间较大；运水烟罩则具有较好的除油效果，但成本较高。

在选择集烟罩时，需要根据厨房的布局和炉灶的类型进行综合考虑。

2、排烟管道排烟管道负责将收集到的油烟输送到室外，通常采用不锈钢或镀锌钢板制作。

管道的直径和长度应根据风机的风量和压力进行合理设计，以确保油烟能够顺畅排出。

同时，为了减少阻力和防止油烟倒流，管道应尽量保持直线，避免过多的弯曲和变径。

3、风机风机是排烟系统的动力来源，常见的有离心风机和轴流风机。

离心风机风压较大，适用于较长的排烟管道和较高的排烟要求；轴流风机风量大，噪音较小，适用于较短的排烟管道和一般的排烟需求。

在选择风机时，需要根据排烟系统的阻力和风量要求进行匹配，以确保其正常运行。

4、净化器净化器用于去除油烟中的有害物质，如颗粒物、异味和有害气体等。

常见的净化器有静电式、过滤式和光解式等。

静电式净化器净化效率高，但需要定期清洗电极；过滤式净化器维护简单，但过滤效果相对较差；光解式净化器则能有效分解异味和有害气体，但成本较高。

根据厨房的实际情况和环保要求，选择合适的净化器可以提高排烟质量。

二、厨房排烟设计的要点1、风量计算准确计算排烟系统的风量是设计的关键。

风量的大小取决于炉灶的数量、功率、烹饪方式以及厨房的面积等因素。

一般来说，每个炉灶的排风量应在 2000 4000 立方米/小时之间。

同时，还需要考虑厨房的补风量，以保持室内气压平衡，避免负压过大影响排烟效果。

厨房排烟设计方案

厨房排烟设计方案为了保证厨房空气质量、改善工作环境，有效排除厨房油烟对人体健康的危害，良好的厨房排烟设计方案显得尤为重要。

在设计厨房排烟系统时，需要综合考虑厨房的大小、厨具的类型、空气流动情况等多个因素，以确保厨房内油烟排放顺利、迅速，不对室内环境产生污染。

本文将从几个方面介绍一种较为理想的厨房排烟设计方案。

一、风机选择和位置在厨房排烟设计中，合适的风机的选择和布置位置直接影响排烟效果和噪音水平。

首先，根据厨房的大小和油烟产生的量来选择适合的风机，确保风机的排风量满足需求。

其次，风机的位置应该紧邻油烟源，以便迅速将油烟吸入排烟管道。

此外，还应该注意风机的布置高度，尽量使其处于厨房天花板的正中央，以提高排烟效果。

二、管道系统设计管道系统是厨房排烟设计中的关键组成部分，它起到将油烟从厨房排到室外的作用。

在设计过程中，应合理选择管道材质，并注意管道的布置方式。

常见的管道材质有不锈钢、镀锌板等，它们具有耐腐蚀性能，适用于高温环境。

为了减少油烟在管道中的积聚，降低吸收管道内壁的油脂，管道应尽量保持平直，避免管道走弯曲路径。

在设计过程中，还应根据实际情况斟酌增加通风扇、排烟罩等设备，以提高排烟效果。

三、排烟罩设计排烟罩是厨房排烟系统的重要组成部分，直接影响排烟效果和人工操作的方便程度。

排烟罩的设计应确保能够充分覆盖炉灶区域，以最大限度地吸收油烟。

为了达到这一目标，可以选择带有可调节高度和宽度的排烟罩，以适应不同尺寸和类型的厨具。

此外，排烟罩还可以配置油烟过滤器，通过吸附油烟颗粒和异味，净化排出的烟雾。

四、防火措施厨房排烟设计方案中也要考虑到防火措施，以确保厨房的安全性。

在设计排烟系统时，可以设置火灾预警设备，如可燃气体报警器和火焰探测器，及时发现火情并采取相应的措施。

此外，还可以增加阻火帘和防火墙等设施，阻止火势蔓延并保护周围区域的安全。

五、维护和清洁厨房排烟系统的维护和清洁是保证其长期有效运行的关键。

定期清洗风机和排烟罩的滤网，清除油脂和污垢，以防止其堵塞和降低排烟效果。

厨房消防排烟设计规范

厨房消防排烟设计规范一、引言厨房消防排烟设计规范是指安全有效地排出厨房中产生的烟气，从而保证厨房和其他关联空间正常正常工作的烟气排放设计规范。

由于厨房消防设备的设计会影响消防安全，因此，厨房消防排烟设计规范的设计应遵循消防设计标准，以确保消防安全。

二、厨房消防排烟设计规范1、厨房消防排烟系统的设计厨房消防排烟系统的设计应符合《建筑消防设计标准》（GB50016-2014）中有关消防安全和烟气排放设计要求，以确保消防安全；同时，应考虑烟气排放效率，确保厨房正常工作。

2、厨房排烟系统的构成厨房排烟系统应包括烟道、排烟口、抽排风机、烟气排放管道以及适当的消防系统控制器等组成部分。

（1）烟道：烟道是排烟系统的主要部分，也是排烟系统中最重要的组成部分。

烟道的形状和尺寸应符合《建筑消防设计标准》中规定的要求，而且应考虑到烟气在烟道中的流动特性，以确保排烟效率。

（2）排烟口：排烟口是排烟系统中最重要的部分，它的位置应符合《建筑消防设计标准》的要求，以确保烟气的有效排放。

同时，排烟口的结构应设计合理，以确保烟气能够有效地排放到外界环境中。

（3）抽排风机：抽排风机是排烟系统中一个重要的组成部分，它的功能是帮助烟气有效地排放到外界环境中。

因此，抽排风机的性能特性应符合《建筑消防设计标准》中规定的要求，以确保烟气的有效排放。

（4）烟气排放管道：烟气排放管道是排烟系统的重要部分，它的设计应考虑到烟气在管道中的流动特性以及管道的抗烟气腐蚀性能，以确保排烟系统的正常运行。

（5）消防系统控制器：消防系统控制器是控制排烟系统运行的重要部件，它的设计应符合《建筑消防设计标准》的要求，以确保排烟系统的正常运行。

三、厨房消防排烟设计的注意事项1、厨房消防排烟设计时，应考虑排烟系统的安装位置、布置形式和构成组件，以保证烟气的有效排放；2、厨房消防排烟设计时，应考虑烟气的流动特性，以确保烟气在管道中能够有效地流动，从而提高排烟效率；3、厨房消防排烟设计时，应注意管道的抗烟气腐蚀性能，以确保烟气的有效排放；4、厨房消防排烟设计时，应考虑抽排风机的性能特性，以确保烟气的有效排放；5、厨房消防排烟设计时，应注意消防系统控制器的设计，以确保排烟系统的正常运行。

厨房排烟设计方案

厨房排烟设计方案为了提高厨房使用环境的舒适度和安全性，合理的排烟设计是非常重要的。

本文将介绍一种高效而实用的厨房排烟设计方案。

一、背景及问题分析在传统厨房中，烟雾和异味往往会在厨房内滞留，直接影响厨房使用者的健康。

因此，合理的排烟系统设计显得尤为重要。

我们面临的问题主要有：1. 烟雾和异味不能有效排除，造成空气污染。

2. 环境温度过高，不利于做饭。

3. 排烟系统噪音大，不利于居住和休息。

二、设计原则基于对问题的分析，我们提出了以下设计原则：1. 高效排烟：确保烟雾和异味能够迅速排出，避免滞留。

2. 隔离换气：厨房空气与其他房间空气相互隔离，避免交叉污染。

3. 温度适宜：控制厨房环境温度，确保厨房内做饭舒适。

4. 低噪音：控制排烟系统噪音，减少使用者的干扰。

三、排烟方案基于设计原则，我们制定了以下排烟能方案：1. 抽油烟机系统：安装高效的抽油烟机，能够迅速吸收烟雾和异味，并将其排出室外。

抽油烟机使用风机将烟雾抽入管道，然后排至室外。

这种方案能够有效解决问题1和问题2。

2. 活性炭过滤器：在抽油烟机系统中增加活性炭过滤器，进一步净化排出的空气。

活性炭具有吸附异味的特性，可以使排放的空气更加洁净。

3. 隔离设计：厨房与其他房间之间采用密封隔离设计，确保厨房内外空气不混合，有效避免问题2。

4. 空调系统协同：通过协同控制厨房空调系统和排烟系统的工作，保持厨房温度适宜。

当厨房温度升高时，排烟系统会自动启动，保持厨房内部温度的舒适度。

5. 噪音控制：选择低噪音的排烟设备，并且合理布置管道，减少噪音传递。

可以使用隔音材料对排烟系统进行隔音处理，降低噪音对厨房使用者的干扰。

四、实施计划为了实现以上的排烟能方案，我们制定了以下实施计划：1. 根据厨房实际情况，选购适合的抽油烟机和活性炭过滤器，并安装在合适的位置。

2. 设计合理的管道布局，确保排烟管道与抽油烟机之间的连接平稳可靠。

3. 与空调系统供应商合作，协同控制厨房空调系统和排烟系统的工作。
