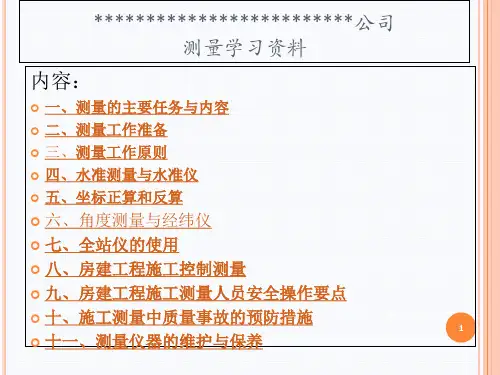

房建工程工程测量培训教材ppt课件(49张)

房建工程工程测量培训教材ppt课件(49张)
9
10
自动安平DS3型水准仪
3. 水准(标高)测量原理 公式:HB=HA+a-b hAB=a-b
注:1)A点为已知点,称为后视点;水准尺读数a称为后视读数; 2)B点为待测点,称为前视点;水准尺读数b称为前视读数; 3)hAB为A点至B点高差。
水准测量原理
11
4. 连续水准测量 假设两点的距离较远,或高差较大,或不能直接通视,不可能 安置一次水准仪即可测定其高差。此时,可沿着一条路线进行水
1)闭合路线。满足条件: ∑h理=0
高差闭合差fh=∑h测 14
2)附合水准路线。满足条件:∑h理=H终-H始 高差闭合差:fh=∑h测-∑h理
附合水准路线
3)支水准路线。满足条件:理论上∑h往+∑h返=0 高差闭合差:fh=∑h往+∑h返
15
支水准路线
水准测量方法。
水准点之间有一定距离,因此,从一个已知高程的水 准点出发,必须用“连续水准测量”的方法,才能测定另一 个待定水准的高程。在进行连续水准测量时,若在其中任 何一个测站上仪器操作有失误,或任何一次前视或后视水 准尺上读数有错误,都会影响高差观测值的正确性。因此 在每一个测站的观测中,为了能及时发现观测中的错误, 通常用两次仪器高法或双面尺法进行水准测量。
尺垫。水准线路中需要设置转点之处,为放置观测
过程中尺点的下沉而影响正确读数,应在转点处放
置尺垫(如下图所示)。
7
尺垫
双面尺
8
水准仪的等级及用途
其中:DS3主要用于国家三四等水准测量及工程测量。 水准仪的构造(见下图) 水准仪的使用
1)手动安平水准仪:粗平→瞄准→精平→读数; 2)自动安平水准仪,内置水平补偿器,“精平”能够自 动完成,故不需要此项操作:粗平→瞄准→读数。

工程测量技术培训讲座课件课件

工程测量技术培训讲座课件课件

02
工程测量技术基础知识
测量误差与精度
01
02
03
测量误差
测量误差是测量结果与真 实值之间的差异,包括系 统误差、偶然误差和疏失 误差。
精度要求
在工程测量中,精度要求 是衡量测量结果可靠性和 准确性的重要指标,包括 相对精度和绝对精度。
误差消除
通过选择合适的测量方法、 使用高精度仪器、多次测 量求平均值等方法,可以 有效减小测量误差。
工程放样是根据设计图纸将建筑物的位置和形状在地面上标定出来,常用的方法有极坐标法、 直角坐标法和角度交会法等。
测图是根据实地测量数据绘制地形图或施工图纸的过程,需要使用专业的绘图软件和测量仪 器。
工程放样与测图是工程测量中非常重要的环节,对于确保工程质量、安全和施工进度具有重 要意义。
04
工程测量技术案例分析
法。
水平角测量的精度要求较高,需 要使用高精度的测量仪器和正确 的操作方法,以确保测量结果的
准确性和可靠性。
距离测量
距离测量是确定两点之间水平距 离的重要手段,常用的测量方法 有尺量法、光电测距法和GPS定
位法等。
距离测量的精度要求取决于测量 目的和地形条件,一般要求相对
精度达到1/1000以上。
矿山工程测量案例
要点一
总结词
矿山工程测量案例主要涉及矿山的开采、井下测量和露天 矿山的测量工作。
要点二
详细描述
在矿山开采阶段,测量人员需对矿体的位置、形态和储量 进行精确测量,为矿山开采提供准确的数据支持。在井下 测量中,测量人员需对井下巷道、采空区的位置和尺寸进 行精确测量,以确保矿山安全生产。在露天矿山测量中, 测量人员需对矿山的边坡、采场进行监测和控制,以确保 矿山生产效率和安全。

《工程测量》PPT演示课件

《工程测量》PPT演示课件
前进方向
A
1
2
h1 1.575 n1 8 L1 1.0km
h2 2.036 n2 12 L2 1.2km
3
h3 1.742 n3 14 L3 1.4km
B
h4 1.446 n4 16 L4 2.2km
69
附合水准测量成果计算表
测段 点名
距离 测站数 实测高差 改正数
km
m
m
5
第二章 水准测量
§2.1水准测量的原理 §2.2水准测量的仪器和工具 §2.3水准仪的使用 §2.4水准测量的外业 §2.5水准测量的内业 §2.7自动安平水准仪
6
一、水准仪
一)、水准仪的等级
DS05、DS1、DS3、DS10、 DS20 D—大地测量仪器 S—水准仪 数字 — 表示仪器的精度,即每公里往、 返测得高差中数的中误差(mm)。
水准器
圆水准器 管水准器
13
①圆水准器 作用:粗略整平 结构:如图所示 精度:一般为 8'~ 10'/2mm (气泡中心偏离零点2mm 所对的圆心角)
14
②管水准器
作用:精确整平 结构:如图所示 精度:一般τ= 20″/2mm 水准管的分划值τ: 气泡中心偏离零点 2mm所对的圆心角。
公式: 2
要求: fh≤ fh允
64
3)、不同形式水准路线fh的计算
附合水准路线: ∑h测=h1+h2+h3+ ······+ hn ∑h理=H终 – H始 fh = ∑h测 - ∑h理= ∑h测-(H终 – H始)
65
闭合水准路线:
• ∑h测= h1+h2+h3+ ······+ hn ∑h理= 0 fh = ∑h测 - ∑h理= ∑h测

工程测量培训教材105页PPT

工程测量培训教材105页PPT
工程测量培训教材
51、没有哪个社会可以制订一部永远 适用的 宪法, 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现,法律就是这样 一种的 网,触 犯法律 的人, 小的可 以穿网 而过, 大的可 以破网 而出, 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏,庇 护着我 们大家 ;它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非

工程测量培训教材PPT课件

工程测量培训教材PPT课件
X1 为待测点的 X 坐标,Y1 为待测点的 Y 坐标。 A 为置镜点到待测点坐标方位角。 S 为置镜点到待测点的距离。 如下图所示:
-
8
2、坐标方位角的推算 D
A B
1
3
2
C
❖坐标方位角又称方向角。在平面直角坐标系统内,以平行 于X轴的方向为基准方向,顺时针转至该边的水平角(0~ 360)称为坐标方位角(也可简称为方位角)。
简单型: L-R1-R2-L
形 分
复曲线
正常型: L-Ls1-R1-R2-Ls2-L

卵型: L-Ls1-R1-Ls2-R2-Ls3-L
复合型: L-Ls1-Ls2 … - Lsn - L
回头曲线 L-R1-L-R2-L-R3-L
-
12
3)、曲线 要素计算
A、简单型平曲线计算
JD2
①已知条件 α (偏转角) R=XXX Ls1=0 Ls2=0
外矢距
-
11
2) 平曲线类型
三个基本线形元素
直线:
L
圆曲线: R
缓和曲线: Ls
简单型: L-R-L 基本型 对称型: L-Ls-R-Ls-L
凸型: L-Ls1-Ls2-L C 型: R1-Ls1-Ls2-R2
S 型: 反向平曲线连接2-L
虚交点:转换为单交点

线
坐标
-
15
补:桩号的含义
K1+700.00 JD2(x2,y2 )
Ls2
? K2+900.00
JD3(x3,y3)
JD1(x1,y1)
DS1=S2-(T1-2+T2-1)=400
桩号的含义、书写
JD2平曲线要素计算结果 T1-1=400, T1-2=450 Ls1=100, Lc=110, Ls2=120

工程测量基础知识培训教材(64张)PPT

工程测量基础知识培训教材(64张)PPT
地貌:地面高低 起伏的形态
在地形图上通常 用等高线来表示 地貌
§ 1.3 地面点位的确定
地面点的空间位置由三维 坐标确定,包括
球面坐标(L,B,H)或(X, Y,Z)
平面坐标 (x, y)和高程H,可 写为(x, y,H)
起始大 地子午 面
E
N
• P(L B H)
H
•P
O
B
K
L
赤道

1、确定椭球的形状和大小 S 大地经度L 大地纬度B
Z Y
扁率 a b
a
数学模型
x2 y2 z2 1 a2 a2 b2
X
地球平均半径 R=6371km
R1(aab) 3
§ 1.2 地球椭球——参考椭球体
• 旋转椭球理论上是唯一 的数学球体
• 旋转椭球参数,难以全 球统一确定;各国自己 测定并采用的旋转椭球 称为参考椭球
• 同时顾及地球几何参数 和物理参数的旋转椭球 称为地球椭球体,又称 为参考椭球体
• 参考椭球面是测量计算 和制图的基准面
§ 1.3 地面点位的确定
地球表面所有地 理空间信息总称 为地形。
地形包括 地物和地貌两大部 分
§ 1.3 地面点位的确定
地物:地面上人造和天然 的固定物体
将地物特征点按比例缩小 在图纸上,并用一定的地 物符号绘制在地形图上。
§ 1.3 地面点位的确定
2、椭球的定位和定向 大地高H
§ 1.4 测量中常用的坐标系统
地面点位的坐标与选用的地球椭球和坐标系 统有关,测量中常用的坐标系统有:天文坐标系、 大地坐标系、高斯平面直角坐标系、独立平面直 角坐标系
一、天文坐标系
球面坐标,称为地理坐标

工程测量培训 PPT

工程测量培训 PPT

t 职 责 划/k分e
jia 工 长 责n/任 划 分 现 状语
文 课 件: 1pp t /ke jia n/y uwe n/ 我 不数懂 测 量 , 交 给测学量员就行 课 件: 1pp
我不会测,测量 员会找测量员
我不会使用全站 仪,让会用的测
t 职 责 划/k分e
jia 测 量 员n/责 任 划 分 现 状语
过水准仪,但是忘了如何
使用;
或者从未尝试使用;
或者不愿意学会这项技能
基础操作 规范要求
表4.2.4 水准观测的主要技术要求
等级 水准仪型号
视线长度m
前后视的距离较 前后视距离 视线离地面最低 基、辅分划或黑、红面读 基、辅分划或黑、红面所
差m
较差累积m
高度m
数较差㎜
测高程较差㎜
二等
DS1
50
1
3
0.5
基础操作
钢尺量距改正计

某钢尺的尺长方
程式:
lt l0 l l0 (t t0 )
尺长改正:
lk
l l0
l
lt
——钢尺在t温度时的 实际长度
l0 ——钢尺的名义长度 ——检定时,钢尺实际长与
l 名义长之差
——钢尺的膨胀系数
温度改正:
倾斜改正: 故斜距改正后公 式为:
lt l(t t0 )
表3.3.21 普通钢尺量距的主要技术要求
边长量距较差 等级
相对误差
作业尺数
量距总次数
定线最大偏差 ㎜
尺段高差较差 ㎜
读定次数
估读值至 温度读数值至 同尺各次或同段各尺的较差



二级 1/20000

“工程测量”课程教学PPT课件

“工程测量”课程教学PPT课件

.
15
假想一个横椭圆柱面套在参考椭球面上
.
16
地球表面投影到横椭圆柱面上
• 地球的投影
• 红线是投影线

取出地球的投 影---剪开---压 平后
.
17
2.高斯平面的特点
• 1)投影后的中央子午线NBS是直线, 长度不变。
• 2)投影后的赤道ABC是直线,保持 ABC⊥NBS。
• 3)离开中央子午线的子午线投影是 以二极为终点的弧线,离中央子午 线越远,弧线的曲率越大,说明离 中央子午线越远投影变形越大。
.
18
3.高斯平面直角坐标系的建立
• 建立规则: • ①X轴是中央子午线NBS的投影,
北方为正方向; • ②Y轴是赤道ABC的投影,东方
为正方向; • ③原点,即中央子午线与赤道交
点用O表示; • ④四象限按顺时针顺序Ⅰ、Ⅱ、
Ⅲ、Ⅳ排列
.
19
高斯平面直角坐标表示地面点位置
• 如x=2433586.693m, y=38514366.157m。
.
24
第四节 高程系统的概念
• 一、高程系统的一般概念 • 二、实际应用中的地面点高程的概念
.
25
一、高程系统的一般概念
• 地面点高程:地面点到某一高程基准面的垂直距离。
• 大地高系统:以参考椭球体面为基准面的高程系统。大地高,表示地面点到参考 椭球体面的垂直距离。
• 正高系统:以大地水准面为基准面的高程系统。正高,表示地面点到大地水准面 的垂直距离。
• 2.坐标轴X轴的正方向不一定指向北极,可根据 工作需要自行确定,具有某种实用性;
• 3.坐标系原点不一定设在赤道上,一般设在有 利于工作的范围内,具有相应的区域性。

工程测量ppt课件

工程测量ppt课件

真子午线方向 是用天文测量方 法或用陀螺经纬 仪测定的。
陀螺仪GP1-2A
;
39
2.磁子午线方向
磁子午线方向是磁 针在地球磁场的作用 下,磁针自由静止时 其轴线所指的方向。
P P´ A
P—北极 P´—磁北极
;
40
磁子午线方向可用罗盘仪测定。
DQL-1B型森林罗盘仪
DQL-1型森林罗盘仪
;
41
3.坐标纵轴方向
第四章 距离测量与直线定向
§4.1 钢尺量距 §4.2 普通视距测量 §4.2 光电测距仪 §4.2 直线定向
;
1
距离测量:测量地面两点之间的水平距离。
距离测量 的方法
钢尺量距 普通视距 光电测距
;
2
一、量距工具
钢尺—端点尺和刻线尺 测 钎
;
钢尺
标弹 杆簧

垂 球
3
二、 钢尺量距的一般方法
1、直线定线
标准方向北端
2
方位角
2 2 2
1
2
2
;
43
真子午线方向



磁子午线方向

坐标纵轴方向
真方位角(A) 磁方位角(Am)
坐标方位角( α )
真北 坐标北
磁北
Am A
α
1
2
;
44
由于地面各点的真北
x
(或磁北)方向互不平行,
γγ
用真(磁)方位角表示直
线方向会给方位角的推算 带来不便,所以在一般测
P2 P1
(6) 应在大气条件比较稳定和通视良好的条件下观测。
返回
;
36
确定直线与标准方向之间的水平角度称为 直线定向。

工程测量施工培训ppt课件

工程测量施工培训ppt课件

⑤接收机开始记录数据后,应及时将测站名、测站仪器号、 时段号、天线高等信息记录在手簿上。同时应注意仪器的警 告信息,及时处理各种特殊情况。
⑥一个时段观测过程中严禁进行以下操作:关闭接收机重 新启动,进行自测试,改变接收设备预置参数,改变天线位 置,按关闭和删除文件功能键等。
⑦静置和观测期间应防止仪器震动,不得移动仪器,要防 止人员或其他物体碰动天线或阻挡信号。
• (2)精度要求
• 应按四等导线测量的技术要求进行施测,设计测角中误差 为±2.5″。
(3)导线水平角观测技术要求
(4)距离测量技术要求 距离应往返各观测2测回,并应进行气象改正,加、乘 常数改正,投影改正。 (5)平差计算 以经过复测确认正确无误的CPI、CPII控制点为固定点, 采用严密平差计算。推荐使用科傻导线平差软件及南方平 差易。
2.1GPS观测注意事项
• ①必须严格遵守调度命令,按作业计划规定时间同步观测同 一组卫星。当某个测站没按计划到达点位时,应及时通知其 他各测站,并经观测计划编制者同意对时段作必要调整,作 业人员不得擅自更改观测计划。
• ②经检查,接收机的电源电缆、天线电缆等项连接正确,接 收机预置状态和工作状态正常后,方能启动接收机开始测量 。
• 2、纵断面纵坡数据的复核
• 应对纵断面设计高程数据进行复核,并对变坡点里 程进行核对,并对涉及到纵断面高程数据的所有设 计图纸进行核对,所有图纸的里程、纵坡、高程数 据应一致。
• 3、复核发现设计数据有不符之处时,应进一步核 实,并及时与设计单位联系解决。
五、施工计算
• 1、线形计算 • 1.1平面线形的坐标计算 • 根据设计资料的交点坐标及曲线要素,可算出直线
• ③安置接收机天线时,天线的对中精度为1mm,并应利用脚 架和水准气泡严密对中;雷雨季节架设天线时,要注意防雷 击,雷雨过境时,应停止观测,并卸下天线。

《工程测量培训教材》课件

《工程测量培训教材》课件
利用全球定位系统进行高精度 定位和导航的方法。
遥感测量
通过卫星、飞机等平台获取地 面信息的方法。
摄影测量
通过摄影获取目标信息并确定 点位的方法。
惯性测量
利用惯性原理进行定位和导航 的方法。
测量技术的选择与优化
01
根据工程需求选择合适 的测量技术,考虑精度 、效率、成本等因素。
02
对传统测量技术和现代 测量技术进行比较分析 ,选择最优方案。
05 工程测量案例分析
建筑工程测量案例
总结词
大型建筑物的平面和高程测量
详细描述
介绍如何使用全站仪、水准仪等设备进行大型建筑物如高层住宅、商业大厦的 平面和高程测量,确保建筑物的几何尺寸和位置精度符合设计要求。
道路工程测量案例
总结词
道路中线测量和纵横断面测量
详细描述
介绍道路工程中如何进行中线测量和纵横断面测量,以确保道路线形符合设计要求,并满足排水和土地利用等需 求。
工程测量的基本原则
总结词:基本原则
详细描述:工程测量遵循一定的基本原则,以确保测量 数据的准确性和可靠性。这些原则包括:遵守国家法律 法规和相关标准,遵循实事求是的原则,保证测量数据 的真实性和客观性;根据工程项目的实际需要,选择合 适的测量方法和设备,以确保测量精度和效率;在测量 过程中,应采取必要的安全措施,确保人员和设备的安 全;对测量数据进行严格的质量控制和误差分析,以确 保测量数据的可靠性和可用性。
03
根据工程进展情况,对 测量方案进行调整和优 化,确保工程顺利进行 。
04
结合多种测量技术,实 现优势互补,提高测量 精度和效率。
03 工程测量流程
测量前的准备
确定测量任务和目标
收集资料和现场踏勘

《工程测量培训》课件

《工程测量培训》课件

测量数据的处理与表示
数据预处理
数据预处理是对原始测量数据进行筛选、整理和格式转换 的过程,目的是消除异常值和错误数据,为后续数据处理 提供可靠的基础。
数据分析和挖掘
通过统计、拟合、插值等方法对测量数据进行深入分析, 挖掘出有价值的信息,如趋势、模式和关联性等。这些分 析结果有助于指导工程设计和决策。
高程。
变形监测
对建筑物、构筑物或地表进行持续 的观测,以监测其是否发生变形或 位移。
监测数据
变形监测数据可用于分析建筑物或 地表的安全状况,及时发现潜在问 题。
地下管线探测与土方量计算
地下管线探测
通过技术手段探测地下管 线的位置、埋深和属性等 信息。
土方量计算
根据地形图和设计数据计 算挖填土方的数量,为施 工组织提供依据。
根据工程要求和实际情况,选择合适的测量 方法和技术,并进行技术交底。
测量数据的处理与分析
对测量数据进行处理和分析,确保数据的准 确性和可靠性。
测量数据的安全管理
数据备份与存储
对测量数据进行定期备份和安 全存储,以防数据丢失或损坏

数据保密与安全
确保测量数据不被未经授权的 人员获取和使用,采取必要的 安全措施。
测量软件与数据处理
测量软件
用于数据采集、处理和分析的专业软件,如AutoCAD、GIS 等。可进行图形绘制、数据处理和输出等操作。
数据处理
对测量数据进行整理、分析和处理,包括数据筛选、误差修 正、计算和图表制作等。数据处理是工程测量中非常重要的 环节,直接影响测量结果的准确性和可靠性。
04
工程测量的实践操作
用于确定方向、水平或垂直线, 常用木制或塑料制成。
全站仪与GPS定位系统

工程测量基础知识PPT课件

工程测量基础知识PPT课件

4、测量的基本工作和使用的仪器
❖ 距离测量(平距、斜距)
❖ 角度测量(水平角、竖直角) ❖ 高程测量( hPA hAB ) A hPA
E
大地水准面
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
3、地面上点位的表示方法
▪ 坐标
▪ 高程
➢地理坐标(N,E)
➢绝对高程
➢高斯平面直角坐标(x,y) ➢相对高程
3、2000国家大地坐标系
CGCS2000国家大地坐标系的原点为包括海洋和大气的 整个地球的质量中心,属于地心坐标系。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
x A(315.6,269.8)
(269.8) A


o


(315.6)
y
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
我国目前使用的坐标系
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
我国常用的高程系统:

工程测量ppt课件

工程测量ppt课件

视距测量差
1.读数误差 2.标尺不竖直误差
3.外界条件的影响
此外还有:标尺分划误差、竖直角观测误差、源自视距常数误差等。返回
;
23
一、概述
电磁波测距仪是通过测定 电磁波在测线两端点间往返传 播的时间来测量距离。
激光测距仪
红外测距仪
手持式激光测距仪
;
24
电磁波测距仪的分类:
1、光电测距仪(可见光、红外光、激光)
我国采用高斯平面直角 坐标系,6°带或3°带都 以该带的中央子午线为坐 标纵轴,因此取坐标纵轴 方向作为标准方向。
x
P2 P1 y
o 高斯平面直角坐标系
;
42
二、直线方向的表示方法
1、方位角
1)方位角的定义 从直线起点的标准方向北 端起,顺时针方向量至直线 的水平夹角,称为该直线的 方位角;其角值范围为 0°~ 360°。
Lt
278.96 0.3872P L
1 0.003661t
式中:ΔLt——气象改正值,单位为mm; P——测站气压,单位为mmHg, 1 mmHg=133.322Pa; t——测站温度,单位为°C; L——距离,单位为km 。
;
34
3) 倾斜改正
D Lcos
L——经过常数改正和气象改正后的距; α——经纬仪测定的测线竖直角。
当L为斜距时应换算成平距d,则倾斜改正值为:
lh
d
l
(l 2
1
h2)2
l
l(1
h2 l2
)
1 2
l
将上式
(1
h2
1
)2
项展开成级数:

l2
lh
l (1

工程测量培训课件

工程测量培训课件

工程测量培训课件工程测量是建筑、土建、道路、桥梁等工程项目中不可或缺的一环,是工程建设的基础。

在实际工作中,需要运用到很多测量知识和技能,如地形测量、工序测量、建筑物测量、室内装修测量、道路测量等。

因此,对于工程测量这一领域,进行培训课件的编制和推广是非常有必要的。

一、工程测量培训课件的编制工程测量培训课件需要针对不同的工程项目进行编制,以便能够更好地满足实际工作需要。

以下是编制工程测量培训课件应注意的几个方面:1. 确定培训对象工程测量培训课件需要根据不同的岗位和职责,定向设计培训内容。

比如,针对工地上的测量员,需要注重实际测量技能的教学,而针对工地施工负责人,需要强调测量过程中的安全问题和与其他工种交接顺序。

2. 确定培训内容根据工程测量领域的不同属性,需要进行科学、全面的分类和规划。

主要包括:(1)测量基础知识测量基础知识是工程测量领域不可或缺的部分,包括测量用具、测量方法、误差原因等。

(2)地形测量地形测量是工程建设中相对较为复杂的部分之一。

需要学习的内容包括三角测量、针线法、平距高程法等。

(3)建筑物测量建筑物测量包括建筑物结构尺寸确定、平面位置确定、高程确定、墙角垂线、非直线物体等测量内容。

(4)道路测量道路测量是指对于道路和其它附属设施进行测绘的内容。

需要学习的内容包括路线设计、标高设计、边坡设计、交叉口设计等。

3. 确定教学方法根据不同的知识点和工程测量技能,可以采用不同的教学方法。

比如演示法、讲授法、实际操作法等。

需要通过教师的教学授课来辅助。

二、工程测量培训课件的推广工程测量培训课件是非常有必要的,但只有编制好课件,还需要对其进行推广和应用。

以下是推广工程测量培训课件的几个方面:1. 通过网络推广在现代社会中,互联网已成为人们获取信息的主要渠道之一,通过网络推广工程测量培训课件,能够让更多的人更加便捷地获取培训信息。

2. 宣传推广可以通过在企业内部组织讲座、宣传海报等形式进行宣传,使培训课件得到更广泛的传播。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

累加后可得
i
xi X A
sk cos( k )
k 1
i
yi YA
sk sin( k )
k 1
一、圆曲线介绍
当路线由一个方向转向另一个方向时,
应用曲线连接。圆曲线是最基本的平面曲线。
曲切线线长圆 根 可长 以据曲计转线算角半TL 出△径RR其和ta根n它圆2据各曲地测线形设半条元径件素R和,值工。程要求选定,
完整缓和曲线起点桩号、坐标和方位角计算首先需要计算出实际并不存在只 是在计算过程中起辅助作用的完整缓和曲线段的起点即 ZH ( HZ)点的桩号 坐标 和切线方位角,这样卵形曲线段的计算就转化为完整缓和曲线段的计算,其解算 过程,如下所述 (1) 卵形曲线参数 C 的计算公式为:
式中,R1 R2 为与卵形曲线相连2 个两圆曲线半径;LF 为非完整缓和曲线段即卵形曲线段 长度; A 为缓和曲线参数
式中 l = | Li- L0 |
四、曲线桥梁布置及坐标计算 4.1梁的布置 设在曲线上的钢筋混凝土简支梁式桥,每孔 梁仍是直的,于是各孔梁中线的连接线成为 折线,以适应梁上曲线线路之需要。但若按 图1 所示布置,使线路中线与梁的中线在梁 端相交,则由图可以看出,线路中线总是偏 在梁跨中线的外侧,当列车过桥时,外侧那
( 2) 与 LF 相对应的完整缓和曲线的长度 LS 计算公式为:
αHZ = αQ ± βQ ,
2. 2 卵形曲线任意点坐标和方位角计算得出 ZH ( HZ) 点的坐标和切线方位角,便可 利用完整缓和曲线段上任意一点坐标和切线方位角的计算方法来求得卵形曲线段上任意 一点的坐标和切线方位角 如图2 所示,缓和曲线起点 ZH ( HZ) 点桩号L0 坐标 ( X0,Y0 ) 起点切线方位角 和缓和 曲线参数 A 均为已知 现以缓和曲线起点 ZH ( HZ) 点为坐标原点 起点的切线为 x 轴 过原点的半径为轴建立坐标系,则缓和曲线上桩号为 Li的任意一点的切线支距坐标 ( xi, yi) 可通过以下公式求得:
1.3测量坐标的正反算
反算:根据两个已知点的坐标计算
它们连线的方位角和长度
已知:A(xA,yA),B(xB,yB)
待求:A
B的方位角 AB ,
间距DAB
DAB (xBxA)2(yByA)2 AB ta1n(yByA)(xBxA)
坐标的递推公式
xi xi1xi xi1si cosi)( yi yi1yi yi1si sini)(
180
外距 切曲差
E

R J
(sec 2
2T
1)

L

主点桩号计算 曲线主点ZY,QZ,YZ的桩号 根据JD桩号与曲线测设元素计算。
ZY 桩号 JD 桩号 T
QZ 桩号 ZY 桩号 L 2
YZ 桩号 QZ 桩号 L

YZ 桩号

JD 桩号
T
2 J

二、基本型平面线形介绍
基本型平面线形——缓和曲线~圆曲线~缓和 曲线。
பைடு நூலகம்
三、高速公司匝道曲线坐标计算
卵形曲线是指在 2 个半径不等的圆曲线间 插入 非完整 缓 和 曲 线,即 卵 形 曲 线 是缓 首先和需曲要计线算的出实一际并段不,存在只只是是在插入时去掉了靠近半 在计径算无过程穷中大起辅方助作向用的的完一整段缓 。
桥墩轴线:过桥墩中心作一直线平分相邻二孔梁中心线的夹角, 这个角平分线 即桥墩横轴(又称横向中线),如图 2 ;过桥墩 中心作桥墩横轴的垂线为桥墩 纵轴(又称纵向中线)。 桥墩中心里程:桥墩横轴与线路中线之交点称桥墩中心在线路中线上的对应点, 如图 2 中的 a、b 及 c 点。桥墩中心里程即以其对应点的里程表示之。 偏距 E:桥墩中心与其对应点之间的距离称为偏距,如图 2 的 Aa 、Bb 及Cc ; 偏距的大小由梁长及曲线半径决定之。 弧距:两相邻桥墩中心对应点之间的曲线长度称为弧距,如图 2 中的 a b 与 b c ,但边孔之弧距为桥台胸墙(挡碴前墙)至相邻桥墩中 心对应点之间的曲 线长度。 偏角:两相邻梁中心线之转角称为偏角,如图 2 中的α角。 弦切角:弦线(即 梁中心线)与桥墩中心处的切线(或切线之平行线)之夹角称弦切角,如图 2 中的β角。一个桥墩的左右二弦切角 之和等于偏角。 交点距:两相邻桥墩中心或相邻二交点(指梁中线与相邻的左右AB、BC二梁中 心线相交的两个交点)之间的距离称交点距,如图 2 ;但边孔的交点距是指桥 台胸墙中点与相邻桥墩中心之距离。
为了使两片梁受力较为均衡,合理的布置方案应把梁的中线向曲 线外侧适当移 动。一般情况下梁的布置有两种方案: ⑴平分中矢布置:在跨中处梁的中线平分矢距 f,即梁的中线与 线路中线的偏 距 f1=f/2;在桥墩中线处梁的中线与线路中线的偏距 E=f/2。这种布置的特点是 内外侧两片梁的偏距相同(f1=E=f/2),故两片梁的人行道加宽值相等。 ⑵切线布置:在跨中处梁的中线与线路中线相切,即偏距 f1=0; 在桥墩中心处梁的中线与线路中线的偏距为 E=f。 4.2基本概念: 桥梁工作线:在曲线上的桥,各孔梁中心线的连线是一折线,称桥梁工作线,与 线路中线不一致。 桥墩中心:两相邻梁中心线之交点是桥墩中心,如图 2 中的 A, B 及 C 各点。 基本概念中所述均指桥墩无预偏心的情况(见桥墩布置 图 3);有预偏心时见 桥墩布置图 4,桥墩中心在偏距的基础上再向曲 线外侧偏移一距离,偏移距离 详见设计图。
工程测量技术培训
坐标计算 主讲:尹代洲 中铁七局集团郑州工程有限公司
2019/8/19
一、方位角坐标增量计算 1.1坐标方位角 坐标方位角又称方向角。在平面直角坐标系统内,以平行于X轴的方向为基准 方向,顺时针转至该边的水平角(0o~360o)称为坐标方位角(也可简称为方 位角)
象限角的有关问题
1.2坐标的递推公式
(一)坐标增量
xi xi1 xi
yi yi1 yi
(二)边长
D 1 ,2(x 2 x 1 )2 (y 2 y 1 )2
(三)方位角
1,2
arctgy1,2 x1,2
arcsiny1,2 D1,2
arccosx1,2 D1,2
和曲线段的起点的桩号 坐标和切 线方位角,这样卵形曲线段的计算 就转化为完整缓和曲线段的计算 具体方法及算例如下:
如图1 所示,在半径为R1 和R2 的2 个圆曲线之间插入1 段长度为 lF 的非 完整缓和曲线,此段缓和曲线的端点分别为 YH 点和 HY 点 缓和曲线起点 Q 的桩号 lQ 该点的曲线半径 RQ Q 点坐标 ( XQ,YQ) 及切线方位角 Q 均为已 知 利用以上条件求得此段卵形曲线上任意一点 i ( 桩号 Li) 的坐标和切线方位 角便是所要解决的核心问题
相关文档
最新文档
