鲁班预算流程
金鲁班造价软件的操作说明

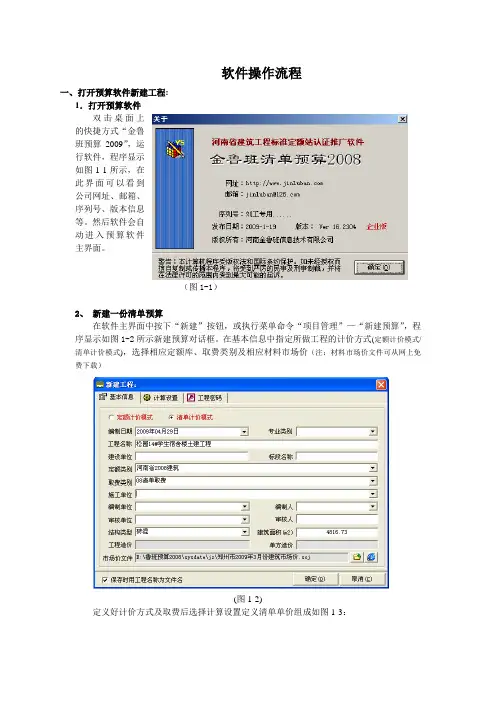

软件操作流程一、打开预算软件新建工程:1．打开预算软件双击桌面上的快捷方式“金鲁班预算2009”，运行软件，程序显示如图1-1所示，在此界面可以看到公司网址、邮箱、序列号、版本信息等。
然后软件会自动进入预算软件主界面。
（图1-1）2、新建一份清单预算在软件主界面中按下“新建”按钮，或执行菜单命令“项目管理”—“新建预算”，程序显示如图1-2所示新建预算对话框。
在基本信息中指定所做工程的计价方式(定额计价模式/清单计价模式)，选择相应定额库、取费类别及相应材料市场价（注：材料市场价文件可从网上免费下载）(图1-2)定义好计价方式及取费后选择计算设置定义清单单价组成如图1-3：（图1-3）命令按钮：引用其他工程量清单工程的格式模板；命令按钮：将当前工程量清单计算模式保存为标准模板；命令按钮：查看可用的费用代码，按下此按钮，程序显示可用费用代码如图1-4所示。
（图1-4）根据《建设工程工程量清单计价规范》规定：分部分项工程量清单的综合单价由五部分费用组成，即：人工费、材料费、机械使用费、管理费、利润。
为适应不同地区需要及处理清单计算特殊情况，程序内定清单综合单价由十一部分费用组成，即人工费、材料费、机械使用费、管理费、利润、其他费1、其他费2、其他费3、其他费4、其他费5、其他费6，如果采用国标清单计价标准，则其他费1、其他费2、其他费3、其他费4、其他费5、其他费6设置为零即可（如图1-3中设置），用户可以根据具体招标工程情况及招标文件要求修改清单综合单价中各项费用的计算基数及计取系数。
注：费用项目名称也可修改。
例如图1-3中的设置，是按河南省清单“08综合单价”规定设置的：人工费：计算基数为“DFBJ_RGF”，计算系数为“1”，表示清单人工费按构成清单的所有人工数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_RGF”中。
材料费：计算基数为“DFBJ_CLF”，计算系数为“1”，表示清单材料费按构成清单的所有材料数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_CLF”中。
金鲁班造价软件地操作说明书
软件操作流程一、打开预算软件新建工程:1．打开预算软件双击桌面上的快捷方式“金鲁班预算2009”，运行软件，程序显示如图1-1所示，在此界面可以看到公司网址、邮箱、序列号、版本信息等。
然后软件会自动进入预算软件主界面。
（图1-1）2、新建一份清单预算在软件主界面中按下“新建”按钮，或执行菜单命令“项目管理”—“新建预算”，程序显示如图1-2所示新建预算对话框。
在基本信息中指定所做工程的计价方式(定额计价模式/清单计价模式)，选择相应定额库、取费类别及相应材料市场价（注：材料市场价文件可从网上免费下载）(图1-2)定义好计价方式及取费后选择计算设置定义清单单价组成如图1-3：（图1-3）命令按钮：引用其他工程量清单工程的格式模板；命令按钮：将当前工程量清单计算模式保存为标准模板；命令按钮：查看可用的费用代码，按下此按钮，程序显示可用费用代码如图1-4所示。
（图1-4）根据《建设工程工程量清单计价规范》规定：分部分项工程量清单的综合单价由五部分费用组成，即：人工费、材料费、机械使用费、管理费、利润。
为适应不同地区需要及处理清单计算特殊情况，程序内定清单综合单价由十一部分费用组成，即人工费、材料费、机械使用费、管理费、利润、其他费1、其他费2、其他费3、其他费4、其他费5、其他费6，如果采用国标清单计价标准，则其他费1、其他费2、其他费3、其他费4、其他费5、其他费6设置为零即可（如图1-3中设置），用户可以根据具体招标工程情况及招标文件要求修改清单综合单价中各项费用的计算基数及计取系数。
注：费用项目名称也可修改。
例如图1-3中的设置，是按河南省清单“08综合单价”规定设置的：人工费：计算基数为“DFBJ_RGF”，计算系数为“1”，表示清单人工费按构成清单的所有人工数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_RGF”中。
材料费：计算基数为“DFBJ_CLF”，计算系数为“1”，表示清单材料费按构成清单的所有材料数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_CLF”中。

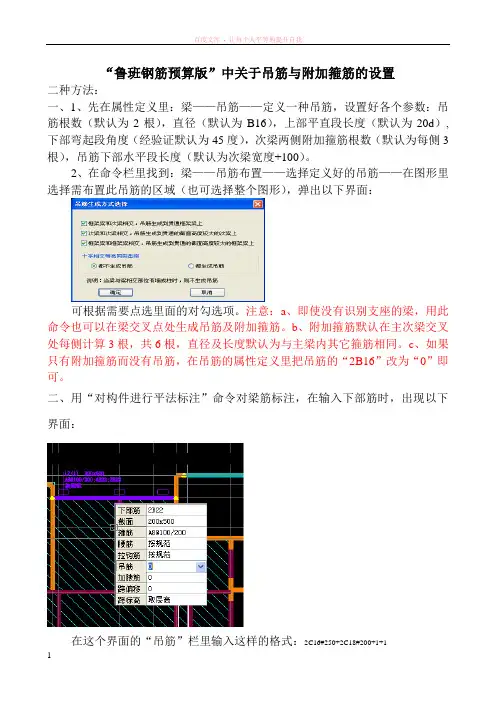

“鲁班钢筋预算版”中关于吊筋与附加箍筋的设置
“鲁班钢筋预算版”中关于吊筋与附加箍筋的设置二种方法：一、1、先在属性定义里：梁——吊筋——定义一种吊筋，设置好各个参数：吊筋根数（默认为2根），直径（默认为B16），上部平直段长度（默认为20d）,下部弯起段角度（经验证默认为45度），次梁两侧附加箍筋根数（默认为每侧3根），吊筋下部水平段长度（默认为次梁宽度+100）。
2、在命令栏里找到：梁——吊筋布置——选择定义好的吊筋——在图形里选择需布置此吊筋的区域（也可选择整个图形），弹出以下界面：可根据需要点选里面的对勾选项。
注意：a、即使没有识别支座的梁，用此命令也可以在梁交叉点处生成吊筋及附加箍筋。
b、附加箍筋默认在主次梁交叉处每侧计算3根，共6根，直径及长度默认为与主梁内其它箍筋相同。
c、如果只有附加箍筋而没有吊筋，在吊筋的属性定义里把吊筋的“2B16”改为“0”即可。
二、用“对构件进行平法标注”命令对梁筋标注，在输入下部筋时，出现以下界面：在这个界面的“吊筋”栏里输入这样的格式：2C16#250+2C18#200+1+1表示的意义：2C16#250：根数+直径+ # 号 + 次梁宽度（2根C16的吊筋，用于250宽的次梁搁置点处）后面的“+1”代表该主梁的该跨有一根次梁两侧需加设附加箍筋（默认为每侧3根）；若写为“+1+1”则表示该主梁的该跨有2根次梁两侧需加设附加箍筋，附加箍筋共有6*2=12根；若写为“+1+1+1”则表示该主梁的该跨有3根次梁两侧需加设附加箍筋，附加箍筋共有6*3=18根。
举例：输入“2C16#250”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，且在吊筋两侧每侧默认设置3根附加箍筋。
输入“2C16#250+1”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，除了此吊筋两侧每侧默认设置3根附加箍筋外，“+1”表示在此跨的另外一个位置还有一处设置6根附加箍筋的位置，则此跨共有附加箍筋12根。

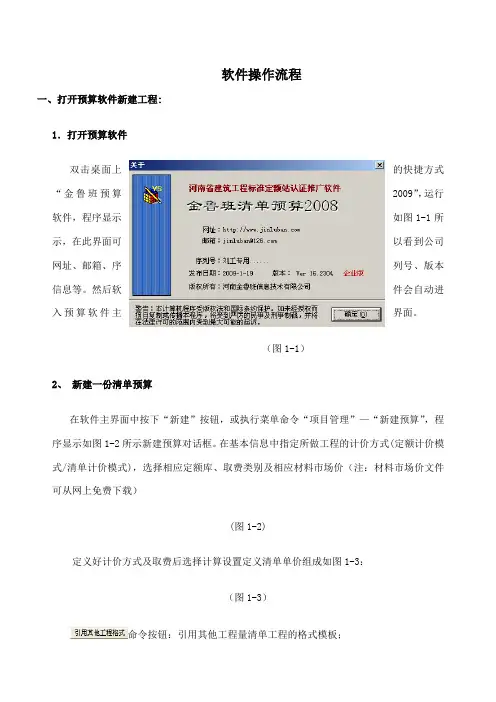

金鲁班造价软件的操作说明
软件操作流程一、打开预算软件新建工程:1．打开预算软件双击桌面上的快捷方式“金鲁班预算2009”，运行软件，程序显示如图1-1所示，在此界面可以看到公司网址、邮箱、序列号、版本信息等。
然后软件会自动进入预算软件主界面。
（图1-1）2、新建一份清单预算在软件主界面中按下“新建”按钮，或执行菜单命令“项目管理”—“新建预算”，程序显示如图1-2所示新建预算对话框。
在基本信息中指定所做工程的计价方式(定额计价模式/清单计价模式)，选择相应定额库、取费类别及相应材料市场价（注：材料市场价文件可从网上免费下载）(图1-2)定义好计价方式及取费后选择计算设置定义清单单价组成如图1-3：（图1-3）命令按钮：引用其他工程量清单工程的格式模板；命令按钮：将当前工程量清单计算模式保存为标准模板；命令按钮：查看可用的费用代码，按下此按钮，程序显示可用费用代码如图1-4所示。
（图1-4）根据《建设工程工程量清单计价规范》规定：分部分项工程量清单的综合单价由五部分费用组成，即：人工费、材料费、机械使用费、管理费、利润。
为适应不同地区需要及处理清单计算特殊情况，程序内定清单综合单价由十一部分费用组成，即人工费、材料费、机械使用费、管理费、利润、其他费1、其他费2、其他费3、其他费4、其他费5、其他费6，如果采用国标清单计价标准，则其他费1、其他费2、其他费3、其他费4、其他费5、其他费6设置为零即可（如图1-3中设置），用户可以根据具体招标工程情况及招标文件要求修改清单综合单价中各项费用的计算基数及计取系数。
注：费用项目名称也可修改。
例如图1-3中的设置，是按河南省清单“08综合单价”规定设置的：人工费：计算基数为“DFBJ_RGF”，计算系数为“1”，表示清单人工费按构成清单的所有人工数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_RGF”中。
材料费：计算基数为“DFBJ_CLF”，计算系数为“1”，表示清单材料费按构成清单的所有材料数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_CLF”中。

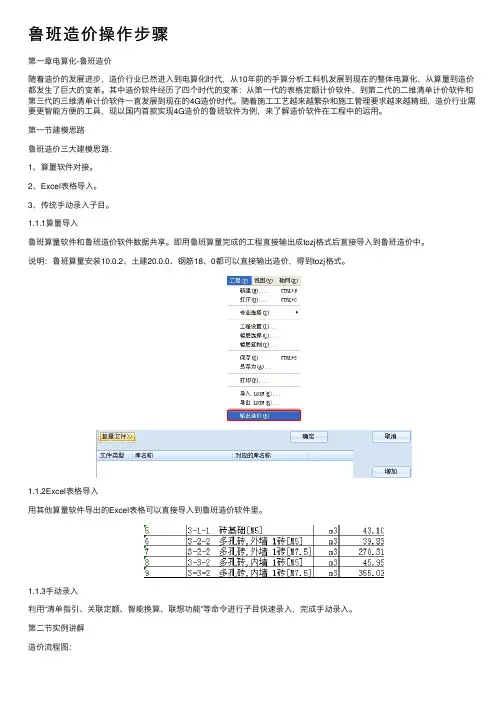

鲁班造价操作步骤
鲁班造价操作步骤第⼀章电算化-鲁班造价随着造价的发展进步，造价⾏业已然进⼊到电算化时代，从10年前的⼿算分析⼯料机发展到现在的整体电算化，从算量到造价都发⽣了巨⼤的变⾰。
其中造价软件经历了四个时代的变⾰：从第⼀代的表格定额计价软件，到第⼆代的⼆维清单计价软件和第三代的三维清单计价软件⼀直发展到现在的4G造价时代。
随着施⼯⼯艺越来越繁杂和施⼯管理要求越来越精细，造价⾏业需要更智能⽅便的⼯具，现以国内⾸款实现4G造价的鲁班软件为例，来了解造价软件在⼯程中的运⽤。
第⼀节建模思路鲁班造价三⼤建模思路：1、算量软件对接。
2、Excel表格导⼊。
3、传统⼿动录⼊⼦⽬。
1.1.1算量导⼊鲁班算量软件和鲁班造价软件数据共享。
即⽤鲁班算量完成的⼯程直接输出成tozj格式后直接导⼊到鲁班造价中。
说明：鲁班算量安装10.0.2、⼟建20.0.0、钢筋18、0都可以直接输出造价，得到tozj格式。
1.1.2Excel表格导⼊⽤其他算量软件导出的Excel表格可以直接导⼊到鲁班造价软件⾥。
1.1.3⼿动录⼊利⽤“清单指引、关联定额、智能换算、联想功能”等命令进⾏⼦⽬快速录⼊，完成⼿动录⼊。
第⼆节实例讲解造价流程图：⼯程实例：完成1#⼟建的造价。
操作：第⼀步：准备tozj⽂件。
打开鲁班⼟建，在“⼯程”下拉框下，点击“输出造价”即可得到tozj格式⽂件。
第⼆步：新建单位⼯程。
操作：点击⿏标左键建⽴“标段”“单项⼯程”和“单位⼯程”。
在单位⼯程栏选择相应的参数，依据算量软件选择不同的计价模式和定额库的地区。
其中在⼯程模板列表中可以选择相应的模板，也可⾃定义新的参数信息。
在“算量⽂件”中点击“增加”选择相应的tozj⽂件,软件会⾃动选择相应的定额库，点击确定进⼊预算书界⾯。
第三步：预算书进⼊预算书的⽅式有三种：1、直接进⼊【您现在需要进⼊预算书吗？{是}】2、快捷图标【】3、启动图标【预算书】预算书界⾯相关参数调整：操作：1、⽣成分部针对预算书进⾏整理，按专业和章节分别整理。
鲁班软件全过程造价管理
联合体投标: 指某承包单位为了承揽不适于自己单独承包过的工程项 目而与其他单位联合，以一个投标人的身份去投标的 行为。具有以下特点：
，由两个或两个以上的投标人组成
，招标人与中标后的联合体只签订一个承包合同，而 不是与各成员单位签订合同
联合体各方均 应当具备规定的相应资格条件, 由同一专业 单位组成的联合体，按照资质等级较低的单位确定资 质等级
标人发出通知书的同时，将中标结果通知所有未中标人。 ，公平原则
要求给予所以投标人平等的机会，使其享有同等的权利，履 行同等的义务。不得以任何理由歧视或排斥任何投标人。
，公正原则 要求招标人在招投标活动中应当按照统一的标准衡量每一个 投标人的优劣。
，诚实信用原则 如，在招投标过程中，不得发布虚假的招标信息，不得擅自 终止招标，不得以他人名义投标，不得与招标人或其他投 标人串通投标等。
招标应当具备的条件 ，招标人已经依法成立； ，初步设计及概算应当履行审批手续的，已
经批准； ，招标范围、招标方式和招标组织形式等应
当履行核准手续的，已经核准； ，有相应的资金或者资金来源已经落实； ，有招标所需要的设计图纸及技术资料。
一． 招标方式
二． ，公开招标，即无限竞争性招标。下施工招标项目应当 公开招标：
中标人确定后，招标人向中标人发出中标通知书，并同时将中标 结果通知所有未中标的投标人。
中标通知书对招标人和投标人具有法律效力，招标人改变中标结 果的后是投标人放弃中标项目的应付法律责任。不得在进 行压价或是提供优惠条件；
招标人和投标人应在中标通知书发出后天内签订书面合同。
某建设项目招标，采用经评审的最低投标价法评标，经评审 的投标价格最低的投标人报价万元，评标价万元，评 标结束后，该投标人向招标人表示，可以再降低报价 ，报万元，与此对应的评标价为万元，则双方订立的 合同价应为（ ）．万元 ．万元．万元 ．万元
鲁班土建预算软件教案
1、新建工程1.1新建工程打开软件——鲁班土建2010（预算版）新建工程，进入以下窗口。
单击“保存在（I）”下拉列表框，选择保存地点，比如选择保存在桌面。
在“文件名”中输入工程名称，为了便于教学评分，请大家在工程名称后加上自己的名字如“某三层小别墅——冯明华”。
点击“保存”。
1.2用户模板所谓用户模板就是已做工程构件属性的集合，你可以将以往做过的工程储存为用户模板，以后再做工程时就可以省去属性定义、套定额、计算规则调整的时间，提高效率。
这里没有用户自定义的模板，就采用“软件默认属性模板”，点击确定。
1.3工程概况在这个对话框中可以输入工程相关单位及个人。
所填写的内容对算量不产生影响。
这里点击确定。
1.4算量模式在这对话框中，根据需要选择清单或者定额算量模式，然后选择需要的清单库、定额库以及对应的计算规则。
这里进行以下设置：1.5楼层设置进入以下对话框：我们先看建筑南立面图：可以知道地上共有四层（包括屋顶层），再看建筑平面图：车库层平面图一层平面图二层平面图阁楼层平面图（楼地面标高为9.000）屋顶平面图（顶标高为12.000），由于每层都有单独的平面图，说明四层要单独设层，其中第四层包括阁楼层平面图和屋顶平面图。
楼层设置如下：说明：为保持与设计图纸楼层名称的统一，对“楼层性质”中的1、2、3、4层的名称进行修改如上。
楼地面标高“-30”的由来：楼地面标高是用来调整结构层与相应建筑层楼地面之间的高差，我们可以从各结构层楼地面标高知道，如下图：同样二层梁筋图标高为：车库层结构楼地面标高为-0.030.这样我们就知道，楼地面标高为-0.030m=30mm..实际上就是把整栋建筑物整体向下平移30毫米。
这对个楼层的层高是不影响的。
室外设计地坪标高：我们看南立面图：知道：-0.150= -150mm，设计图纸没有指出自然地坪标高，就采用和室外设计地坪标高值。
楼层材质设置：我们看结构说明材质部分内容：（除图中注明外）所以设置如下：0层：1~4层点击“下一步”，1.6标高设置设置的目的：为方便绘制图形。
《鲁班土建算量的注意事项与操作流程-3.5版》
5
基础梁段要注意 逐根 设置好相关子目附件尺寸，如垫层垫层外伸宽度(mm)-应 考虑“砖胎模厚度(mm) +100”、砖胎模高度(mm)、厚度(mm)、粉刷的高度等。
●《满堂基》
② 地下室车道有梁式满堂基础因为鲁班钢筋筏板不支持变斜，一般是用
6
现浇板建模的，所以导入土建后要更改为筏板，变斜方法采用“满基 变斜”命令生成。 ③ 地下室防水通常实施范围：基础底面、基础梁侧面、承台的底面、承 台的侧面，伸出外墙的承台上表面、满堂基的底面、侧面、伸出外墙 的满堂基上表面、集水井的底面、侧面、条基的底面、侧面、地下室 顶板，上翻梁的顶面、侧面、地下室顶板、砼外墙。 ④ 地下室底板防水计算方法：防水面积 S =“(满堂基)满堂基础脚手架 +（满堂基、桩承台、基础梁侧面）砖胎模水泥砂浆粉刷+集水井+底 板与墙交界处附加卷材”。 ⑤ 地下室外墙防水计算方法：防水面积 S =“布置墙面装饰+附加卷材” 计算。 ⑥ 地下室顶板防水计算方法：防水面积 S =“用 PL 线绘图，贱人工具箱” Y-面积命令测出。要考虑顶板与地下室外墙交界处附加卷材。 ● 《实体集水井》 ① 鲁班钢筋中做的集水井导到土建中会丢失，要重新做。形象地说， 鲁班的思路，地下室实体集水井有点类似于挂在地下室底板之下 的漏斗。 ② 操作方法：先“布置井坑”（图名为 FBD1，其实井坑性质是集水 井坑洞，其坑深是从地下室底板顶面往下开始算的）,再点击 FBD 形成井(图名为 J1，这个 J1 才是真正的集水井体积)，并设置好 4 个边线的重要参数： “外偏距离=（指集水井坑底板下内壁到外壁未开始放坡处的外扩距 离，类似集水井壁的厚度）”
详见下图： ●卷材防水反口计算方法一:在屋面布置好后，设置翻边 高度， ●卷材防水反口计算方法二：注意卷材防水反口高度为 C*0.3(C 为屋面周长)
鲁班土建算量建模流程110308
鲁班土建建模流程剪力墙结构：1、工程设置，根据图纸确定楼层层数和层高。
2、材质设置，根据结构说明中材料的相关说明确定材料类型、强度等级等3、首层建模：（1）建立轴网：如果有CAD图纸可直接调入进行转化，手工建模可根据平面图轴网标注进行轴网建模（2）剪力墙布置：如果有CAD图纸可以直接导入转化，手工建模可以根据平面图进行布置。
可以先全部布置成外墙，等砖墙布置好以后再名称更换成内墙比较方便。
（3）柱子布置：根据结构图将柱子通过CAD转化或者手工建模的方式布置到图形中。
（4）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。
手工建模则根据平面图直接进行绘制。
注意这里有一个关于剪力墙覆盖砖墙的技巧，大家可以在百科里进行学习（5）门窗：如果有CAD图可先转化门窗表，再进行门窗转化。
如果手工建模可根据建筑平面图直接进行布置。
（6）过梁、窗台：根据结构说明中的过梁及门窗部分设置相关要求进行过梁、窗台等相关构件的布置。
（7）梁布置：根据结构图将梁通过CAD转化或手工建模的方式布置到图形中。
（8）楼板、楼梯：根据结构图布置楼板楼梯。
（9）构造柱：根据结构说明中墙体结构的说明要求自动生成构造柱（10）圈梁：根据结构说明中墙体结构的说明要求布置圈梁及卫生间砼导墙等。
（11）零星构件：坡道台阶、阳台雨篷、散水等（12）图纸节点处理（13）形成建筑面积4、其他层布置，流程和第一层相同，有些构件类型一致的可以通过属性复制复制到其他楼层，如果定位和属性都一致的，可以通过楼层复制直接复制到其他层，节省建模时间。
5、顶层建模：其他步骤与首层相同，注意屋面布置的区别。
如果工程是坡屋面，可以通过设置斜板将坡屋面建模完成，再通过墙柱梁随板顶高调整所有的竖向构件高度即可。
如果是平屋面，女儿墙可以单独设置一层布置，与顶层楼梯间建在一起。
6、基础层建模：基础层建模前可以将首层的墙体和柱子复制到基础层，然后布置基础构件。
鲁班软件操作步骤
鲁班软件操作步骤
一、新建→输入工程名称→选择定额类别→指定市场价文件.
二、（1）预算编辑：
○1直接输入定额编号,点击回车键输入工程量.
○2从右侧查定额命令中查找。
○3.安装里边套一些建筑子目，从查定额命令里库名称里查找。
○4补定额：定额里边不含项，用补充定额进行补充。
（2）砂浆、砼换算：
○1砂浆及砼换算，点击右侧换配比命令找到相关的砂浆及砼编号进行双击换算。
○2选址下边的砼编号用右侧换配比命令进行换算。
（3）系数换算：
○1可以直接输入定额编号，在编号后空个格输入r乘以系数（r表示人工，j表示机械。
）
○2若子目需换算直接在定额子目后面乘以系数。
○3.通过换算辅助进行换算（双击一下即可）。
（4）商品砼及技术措施费处理：
○1如果部分采用商品砼，可以在预算编辑商品砼里直接双击出现“√”.
○2脚手架、垂直运输等措施项目需要输入工程量。
模板可以通过编辑菜单里自动套取模板子目。
三、调差价：
点击人材机汇总进行调差。
四、费用汇总：
修改一下安全文明施工费费率及人差材料差均显示
五、安装工程：输入定额时把主材单价一定输进去，输完后，把有项目的脚手架搭拆费拖进去。
幼儿园小鲁班活动计划方案
一、活动背景随着我国教育改革的不断深入，幼儿园教育越来越注重培养幼儿的动手能力和实践能力。
为了丰富幼儿园课程内容，提高幼儿的动手操作能力，我们特制定“小鲁班”活动计划方案，旨在让幼儿在轻松愉快的氛围中学习手工制作，培养他们的审美情趣和创造力。
二、活动目标1. 培养幼儿的动手操作能力，提高他们的手眼协调能力。
2. 培养幼儿的审美情趣，激发他们对艺术的热爱。
3. 培养幼儿的创造力和想象力，提高他们的思维活跃度。
4. 增强幼儿的团队合作意识，培养他们的集体荣誉感。
三、活动内容1. 主题手工制作：根据不同年龄段幼儿的特点，设计一系列富有教育意义的手工制作活动，如剪纸、泥塑、彩绘等。
2. 亲子手工制作：邀请家长参与，与幼儿共同完成手工作品，增进亲子关系。
3. 手工展览：定期举办手工展览，展示幼儿及家长的作品，激发幼儿的创作热情。
4. 手工比赛：组织幼儿参加手工比赛，培养他们的竞争意识和团队合作精神。
5. 手工知识讲座：邀请手工艺术家或教育专家为幼儿和家长讲解手工制作技巧，拓宽幼儿的知识面。
四、活动时间1. 每周五下午为手工活动时间，每次活动时间为1小时。
2. 每学期末举办一次手工展览和手工比赛，为期一周。
五、活动地点1. 幼儿园手工教室2. 教室外的活动场地六、活动组织1. 活动负责人：由幼儿园园长担任，负责活动的整体规划与实施。
2. 活动教师：由幼儿园手工教师担任，负责手工活动的具体指导与实施。
3. 家长志愿者：邀请家长担任志愿者，协助活动开展。
七、活动流程1. 开场：主持人介绍活动主题、目的和流程。
2. 主题手工制作：教师讲解制作方法，幼儿动手操作。
3. 亲子手工制作：家长与幼儿共同完成手工作品。
4. 手工展示：幼儿展示自己的作品，教师点评。
5. 手工比赛：组织幼儿参加比赛，评选出优秀作品。
6. 总结：主持人对本次活动进行总结，鼓励幼儿继续努力。
八、活动评价1. 教师评价：观察幼儿在活动中的表现，记录幼儿的进步与不足。
鲁班土建教程
鲁班夜校系列教程之土建预算版10小时学会工程建模——鲁班夜校系列教材之土建预算版目录第一部分初识鲁班算量 (4)第1章了解手工算量与电算化的区别 (4)第2章鲁班算量原理 (4)第3章软件建模基本命令 (6)第4章工程设置 (6)4.1 算量模式： (6)4.2 楼层设置： (7)第5章鲁班软件操作界面简要说明 (8)第6章鲁班算量建模前应注意的事项 (8)第二部分实例建模 (10)第7章轴网 (10)7.1 开间与进深参数输入 (11)第8章墙 (11)8.1 识图及属性定义 (12)8.2 布置墙体 (12)第9章门窗 (14)9.1 定义门窗属性 (14)9.2 布置门窗 (16)第10章柱 (17)10.1 柱属性定义 (18)10.2 柱布置 (18)第11章梁 (20)11.1 识图及属性定义 (20)11.2梁布置 (21)第12章过梁 (22)12.1识图及属性定义 (22)12.2 过梁布置 (23)12.3 过梁名称更换 (25)12.4 过梁搁置长度调整 (26)第13章板 (26)13.1 板识图及属性定义 (27)13.2 楼板布置 (28)第14章楼梯 (29)10.1 楼梯识图及属性定义 (30)14.2 布楼梯 (31)第15章单房装饰 (32)15.1装饰识图及属性定义 (33)15.2布单房装饰 (37)第16章外墙装饰 (38)16.1外墙装饰识图及属性定义 (39)216.2 外墙装饰布置 (40)第17章零星构件 (42)17.1阳台 (42)17.2 雨棚 (45)17.3 散水 (48)第18章楼层复制 (51)第19章屋面层 (52)19.1 屋面板属性及布置 (53)19.2 屋面属性定义及布置 (58)第20章基础层 (58)20.1 承台属性定义及布置 (59)20.2 柱随基础顶高 (63)20.3 满堂基础属性定义及布置 (65)20.4 集水井的布置 (67)第三部分CAD电子文档转化 (70)第21 章实例CAD转化 (70)21.1 图纸调入 (70)21.2 转化轴网 (72)21.3 转化墙 (74)21.4 转化门窗 (82)21.5 柱转化 (87)21.6转化梁 (90)第四部分图纸 (95)3第一部分初识鲁班算量第1章了解手工算量与电算化的区别传统的工程量计算，预算人员先要读图，在脑子中要将多张图纸间建立工程三维立体联系，导致工作强度大，而用算量软件则完全改变了工作流程，拿到其中一张图就将这张图的信息输入电脑，一张一张进行处理，不管每张图之间的三维关系；而三维关联的思维工作会被计算机据模型轴网、标高等几何关系自动解决代替，这样会大大降低预算员的工作强度和工作复杂程度，从而也改变了算量工作流程。
金鲁班造价软件的操作说明
软件操作流程一、打开预算软件新建工程:1．打开预算软件双击桌面上的快捷方式“金鲁班预算2009”，运行软件，程序显示如图1-1所示，在此界面可以看到公司网址、、序列号、版本信息等。
然后软件会自动进入预算软件主界面。
（图1-1）2、新建一份清单预算在软件主界面中按下“新建”按钮，或执行菜单命令“项目管理”—“新建预算”，程序显示如图1-2所示新建预算对话框。
在基本信息中指定所做工程的计价方式(定额计价模式/清单计价模式)，选择相应定额库、取费类别及相应材料市场价（注：材料市场价文件可从网上免费下载）(图1-2)定义好计价方式及取费后选择计算设置定义清单单价组成如图1-3：（图1-3）命令按钮：引用其他工程量清单工程的格式模板；命令按钮：将当前工程量清单计算模式保存为标准模板；命令按钮：查看可用的费用代码，按下此按钮，程序显示可用费用代码如图1-4所示。
（图1-4）根据《建设工程工程量清单计价规》规定：分部分项工程量清单的综合单价由五部分费用组成，即：人工费、材料费、机械使用费、管理费、利润。
为适应不同地区需要及处理清单计算特殊情况，程序定清单综合单价由十一部分费用组成，即人工费、材料费、机械使用费、管理费、利润、其他费1、其他费2、其他费3、其他费4、其他费5、其他费6，如果采用国标清单计价标准，则其他费1、其他费2、其他费3、其他费4、其他费5、其他费6设置为零即可（如图1-3中设置），用户可以根据具体招标工程情况及招标文件要求修改清单综合单价中各项费用的计算基数及计取系数。
注：费用项目名称也可修改。
例如图1-3中的设置，是按省清单“08综合单价”规定设置的：人工费：计算基数为“DFBJ_RGF”，计算系数为“1”，表示清单人工费按构成清单的所有人工数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_RGF”中。
材料费：计算基数为“DFBJ_CLF”，计算系数为“1”，表示清单材料费按构成清单的所有材料数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_CLF”中。
鲁班土建教程
鲁班夜校系列教程之土建预算版10小时学会工程建模——鲁班夜校系列教材之土建预算版目录第一部分初识鲁班算量 (4)第1章了解手工算量与电算化的区别 (4)第2章鲁班算量原理 (4)第3章软件建模基本命令 (6)第4章工程设置 (6)4.1 算量模式： (6)4.2 楼层设置： (7)第5章鲁班软件操作界面简要说明 (8)第6章鲁班算量建模前应注意的事项 (8)第二部分实例建模 (10)第7章轴网 (10)7.1 开间与进深参数输入 (11)第8章墙 (11)8.1 识图及属性定义 (12)8.2 布置墙体 (12)第9章门窗 (14)9.1 定义门窗属性 (14)9.2 布置门窗 (16)第10章柱 (17)10.1 柱属性定义 (18)10.2 柱布置 (18)第11章梁 (20)11.1 识图及属性定义 (20)11.2梁布置 (21)第12章过梁 (22)12.1识图及属性定义 (22)12.2 过梁布置 (23)12.3 过梁名称更换 (25)12.4 过梁搁置长度调整 (26)第13章板 (26)13.1 板识图及属性定义 (27)13.2 楼板布置 (28)第14章楼梯 (29)10.1 楼梯识图及属性定义 (30)14.2 布楼梯 (31)第15章单房装饰 (32)15.1装饰识图及属性定义 (33)15.2布单房装饰 (37)第16章外墙装饰 (38)16.1外墙装饰识图及属性定义 (39)216.2 外墙装饰布置 (40)第17章零星构件 (42)17.1阳台 (42)17.2 雨棚 (45)17.3 散水 (48)第18章楼层复制 (51)第19章屋面层 (52)19.1 屋面板属性及布置 (53)19.2 屋面属性定义及布置 (58)第20章基础层 (58)20.1 承台属性定义及布置 (59)20.2 柱随基础顶高 (63)20.3 满堂基础属性定义及布置 (65)20.4 集水井的布置 (67)第三部分CAD电子文档转化 (70)第21 章实例CAD转化 (70)21.1 图纸调入 (70)21.2 转化轴网 (72)21.3 转化墙 (74)21.4 转化门窗 (82)21.5 柱转化 (87)21.6转化梁 (90)第四部分图纸 (95)3第一部分初识鲁班算量第1章了解手工算量与电算化的区别传统的工程量计算，预算人员先要读图，在脑子中要将多张图纸间建立工程三维立体联系，导致工作强度大，而用算量软件则完全改变了工作流程，拿到其中一张图就将这张图的信息输入电脑，一张一张进行处理，不管每张图之间的三维关系；而三维关联的思维工作会被计算机据模型轴网、标高等几何关系自动解决代替，这样会大大降低预算员的工作强度和工作复杂程度，从而也改变了算量工作流程。
鲁班造价操作步骤
鲁班造价操作步骤鲁班造价是一种常用的施工造价管理软件，可以协助施工单位对工程项目的造价进行预估、成本控制和决策分析。
下面是鲁班造价的操作步骤：1.打开鲁班造价软件。
在电脑桌面上找到鲁班造价的快捷方式，双击打开软件。
2.创建新项目。
首次使用鲁班造价，需要先创建新的项目文件。
点击软件页面上的“新建项目”按钮，填写项目名称、项目地址、项目编号等基本信息。
3. 导入项目基本数据。
在项目创建完成后，需要导入项目的基本数据，包括项目工程量清单、工程规模、项目施工周期等。
可通过点击软件页面上的“导入”按钮，选择导入的文件，比如Excel文件或CAD图纸，将相关数据导入到鲁班造价软件中。
5.添加项目费用。
根据项目的实际情况，可以添加项目所需的材料费、人工费、机械费、管理费等费用项目。
点击软件页面上的“添加费用”按钮，可以输入费用的名称、金额、单位等信息。
6.进行费用分析。
鲁班造价软件还提供了费用分析的功能，可以对项目的各项费用进行分析和比较。
点击软件页面上的“费用分析”按钮，可以查看不同费用项目的分布情况，通过图表和报表进行分析。
7.生成项目报表。
在完成项目报价和费用分析后，可以点击软件页面上的“生成报表”按钮，生成项目的报价报表和费用分析报表。
这些报表可以帮助施工单位进行决策分析，比如评估项目的成本控制情况、调整项目的费用结构等。
8. 导出项目数据。
在结束操作之前，可以将项目数据导出到Excel 文件或其他格式，方便后续的数据处理和备份。
点击软件页面上的“导出数据”按钮，选择导出的文件路径和文件类型，完成数据导出。
9.关闭鲁班造价软件。
在完成项目操作后，可以点击软件页面上的“关闭”按钮，关闭鲁班造价软件。
在关闭之前，软件会提示是否保存项目文件和数据，可以选择保存或不保存，根据实际需求进行操作。
以上是鲁班造价软件的一般操作步骤，具体操作可能会因软件版本和个人使用习惯而略有不同。
使用鲁班造价软件需要对造价管理和相关计算方法有一定的了解，并熟悉软件的操作界面和功能。
鲁班算量教程
鲁班算量教程第一章软件建模算量流程介绍一、拿到蓝图，第一步该做什么？1、查看建筑和结构的总说明：目的：为了了解各个构件的属性参数，例如：砼、砂浆的强度，墙厚等等；2、查看建筑剖面图及图纸目录：目的：进行工程管理、楼层层高设置；3、查看建筑图与结构图的标准层是否一致：目的：为了在楼层设置中设置好正确的标注层；4、选择一张最理想的的图纸作为算量的开始层：目的：构件删除远比构件绘制容易。
二、我们可以用软件算那些东西？1、一张“鲁班算量”平面图即表示一个楼层中的建筑、结构构件，如果是几个标准层，则表示几个楼层中的建筑、结构构件。
2、从工程量计算的角度，一种构件可以包含多种计算项目，如下图2.1表示墙体可以计算的项目：图2.13、一张算量平面图中究竟表达了哪些构件呢？如图2.1的上中下三图，它门分别表示了顶层算量平面图、中间某层算量平面图、基础算量平面图中所表达的构件及其在空间的位置。
图2.1三、蓝图与软件建模进度的对应关系1、在建立模型的过程中，可以依据单张蓝图进行工作，特别是在绘制算量平面图时，暂时用不到的图形不必理会。
以下是所需蓝图与工作进度的关系：序号蓝图内容软件操作备注1 建施：典型剖面图一张工程管理、系统设置、楼层层高设置可能需要结构总说明，设置砼、砂浆的强度2 建施：底层平面图绘制轴网、墙体、阳台、雨篷。
配合使用剖面图、墙身节点详图、其他节点详图。
3 结施：二层结构平面图梁、柱、圈梁、板。
布置梁时，可考虑按纵向、横向布置，这样不易遗漏构件。
4 建施：门窗表属性定义：抄写门窗尺寸为下一步布置门窗作准备。
5 建施：底层平面图、设计说明在平面图上布置门窗、过梁由于门窗的尺寸直接影响平面图的外观，在抄写完门窗尺寸以后，再布置到平面图中比较恰当。
6 建施：说明、剖面图设置房间装饰，包括墙面、柱面7 建筑剖面、结构详图调整构件的高度与当前楼层高度、缺省设置高度不相符的构件高度。
2、正如上表所示，实际的工程图纸中结构图关于楼层的称呼与鲁班算量软件中关于楼层的称呼有些不一致。
鲁班钢筋预算版建模流程
鲁班钢筋预算版建模流程1 软件算量方法钢筋预算软件支持的方法有“图形法”，“构件法”，“单根法”1（1）图形法通过图形和属性定义来实现算量（2）构件法通过属性定义来实现算量2 建模前的注意事项（1）建模前的准备工作浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置；直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这些基本参数才能正确地做好工程设置；找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；查看看电子图，参照CAD转化一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。
（2）工程设置问题楼层的划分要特别注意结构中标准层的砼等级是否统一，比如3~9层是标准层，但5层以上砼等级和3、4层的砼等级不一样，楼层设置只能划分3~4为一个标准层、5~9为一个标准层。
注：标准层的建立影响三维的显示，如建成3，10这样的形式，三维就是显示3层这一层，以上都是断开的按工程的实际要求对复合箍筋的内部形式设置。
03G标法是柱子箍筋的内部形式，肢数标法是梁箍筋的内部形式3 建模顺序软件建模一般从标准层开始（因为标准层基本涵盖了其他楼层的构件），然后再复制到其他楼层，进行增加、删除等构件修改操作。
建模流程可以分为：属性定义（构件名称、构件尺寸、构件配筋）；λ绘制图形，依据蓝图将所有需要计算的构件进行绘制。
λ基础层建模注意点（1）标高：基础层的标高均为工程相对标高，楼层的层高设为0，所有构件标高在属性里调整；标高的设定直接影响柱、墙的计算（2）基础梁的支座：首先要确定工程的基础梁是用基础主梁做还是基础连梁做。
基础连梁是锚入柱内还是承台内；基础主梁是以柱子为支座（3）柱、墙：布置好基础后，对一层或地下室柱、墙通过“楼层复制”命令，复制到基础层，因为竖向构件的插筋取决于基础构件的标高和高度。
鲁班基础装修预算书
保洁
平米
0
0.00
0.00
竣工并交纳尾期款后赠送室内开荒保洁(一次)
6
文明施工措施费
平米
5
140.00
700.00
施工过程中，对现场环境清理措施费。
7
成品保护
平米
5
140.00
700.00
施工现场成品及半成品保护人工费及辅料费。
小计：
10700.00
8
管理费
项
32176.00
0.10
3217.60
1
门套基层处理
项
150
1.00
150.00
细木工板安装饰面。
2
普通墙砖铺设
平米
58
22.00
1276.00
1、面砖规格尺寸〉300MM×300MM、≤600MM×600MM；2、如墙砖采用拼花或定制铺贴方法，或客户选用砖的规格尺寸≤300×300mm或＞600×600mm，需要增加工费部分由业主直接交给工人；３、阳角处45度磨边碰口，或使用阳角扣条，扣条由客户提供。４、墙砖铺设高度最高为2600MM，如客户有特殊要求，工费和砖费另计。５、墙面铺贴门、窗洞口面积减半计算（单个面积超过２平米）。６、若乙供主材，另签代购协议。（报价包含工费３５元）
4
墙、地面防水处理（高分子）
平米
35
15.00
525.00
1,聚乙烯丙纶卷材防水。2,施工完毕后,24小时内禁止踩踏,24小时后做24小时蓄水实验。上返300MM。
5
墙地面汉0
10.00
600.00
1,德国汉高百得防水胶浆粉刷墙面。内墙1800MM外墙300MM。
6
红砖围砌厨卫管道
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鲁班钢筋预算版建模流程
转载
分类：鲁班钢筋
标签：
杂谈
1 软件算量方法
钢筋预算软件支持的方法有“图形法”，“构件法”，“单根法”
1
（1）图形法通过图形和属性定义来实现算量
（2）构件法通过属性定义来实现算量
2 建模前的注意事项
（1）建模前的准备工作
浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置；
直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这些基本参数才能正确地做好工程设置；
找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；
查看看电子图，参照CAD转化一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。
（2）工程设置问题
楼层的划分要特别注意结构中标准层的砼等级是否统一，比如3~9层是标准层，但5层以上砼等级和3、4层的砼等级不一样，楼层设置只能划分3~4为一个标准层、5~9为一个标准层。
注：标准层的建立影响三维的显示，如建成3，10这样的形式，三维就是显示3层这一层，以上都是断开的
按工程的实际要求对复合箍筋的内部形式设置。
03G标法是柱子箍筋的内部形式，肢数标法是梁箍筋的内部形式
3 建模顺序
软件建模一般从标准层开始（因为标准层基本涵盖了其他楼层的构件），然后再复制到其他楼层，进行增加、删除等构件修改操作。
建模流程可以分为：
属性定义（构件名称、构件尺寸、构件配筋）；λ
绘制图形，依据蓝图将所有需要计算的构件进行绘制。
λ
基础层建模注意点
（1）标高：基础层的标高均为工程相对标高，楼层的层高设为0，所有构件标高在属性里调整；标高的设定直接影响柱、墙的计算
（2）基础梁的支座：首先要确定工程的基础梁是用基础主梁做还是基础连梁做。
基础连梁是锚入柱内还是承台内；基础主梁是以柱子为支座
（3）柱、墙：布置好基础后，对一层或地下室柱、墙通过“楼层复制”命令，复制到基础层，因为竖向构件的插筋取决于基础构件的标高和高度。
所以基础层一定要有竖向构件的存在。
上部楼层建模注意点
（1）柱：
对暗柱属性定义时，要按实际的图纸情况选择柱的类型。
例如L型暗柱在软件中分：L-A、L-B、L-C、L-C、L-D按实际的图纸布置情况选择。
对于图纸中同一个柱类型有两种情况如何确定：可选其中的一个类型布置后对柱头调整。
如果柱头调整不能直接解决问题，可以执行镜像命令来完成调整。
柱的精确定位：可以采用Ctrl+ 完成精确定位。
灵活的运用可以大大提高建模的速度。
（2）墙：
布置好暗柱后，布置墙体应注意墙的起止尽量选择在柱的中心点或柱内的点。
（3）梁：
连梁：按图纸的实际情况，判断是否为双洞口形式，对于屋面连梁要对计算设置的第4项设置为“是”。
注：连梁下面有洞口才会计算
次梁：对于图形法无法完成的梁构件，可以布置出位置和截面，不识别支座。
计算单独在构件里完成。
例如：曲线阳台梁。
支座：识别支座后，一定检查支座识别的是否和图纸一致。
（4）板、板筋：
对于自动形成不了的板，进行自由绘制，自由绘制时应注意偏差问题。
尽量捕捉相对应的点进行布置。
对板筋的计算规则的设定。
例如：底筋的锚固有的工程为15d，支座钢筋的标注尺寸是按边线还是按中心线的选项。
要点提示:
软件钢筋量计算的工作原理：根据我们给定的条件(如：锚固值,楼层高度,构件的面标高)来读取构件之间的相关联的信息以及他们之间的扣减关系来进行计算。
⌝
构件的相关联关系:⌝
软件的计算规则与钢筋平法(101系列)的工作原理一致，软件的计算规则都是按照现行规范进行编写.并支持修改
柱、墙以基础为支座——柱、墙与基础关联；ϒ
梁以柱，墙，梁为支座——梁与柱，墙，梁关联；ϒ
板以梁，墙为支座梁——板与梁，墙关联。
ϒ
因此在建模的时,需要计算的构件是否已布置了相关联的构件，对计算结果是至关重要的.同时要注意相关联构件的标高和尺寸，这也是关键的构件属性参数。
建模流程：可以参照施工流程或设计流程：
轴网→柱→基础构件→墙→梁→板,先通过轴网进行定位,保证上下层竖向构件对齐,布置柱,再通过柱对基础梁,基础墙进行定位等等。
