配电自动化终端常见故障及运维优化
配电自动化终端常见故障及运维优化摘要:配网自动化终端运维工作开展难度相对较大,使得终端在线率等实用性指标要求难以得到有效满足。
基于此,文章对常见配电自动化终端失效情况类型以及原因进行分析,并结合实际案例提出配电自动化终端技术优化对策,以及运维管理优化建议,希望对相关工作人员提供参考。
关键词:配电自动化终端;运维管理;失效情况1配电自动化终端常见故障1.1主次站点配合故障配电自动化终端,是电网配电系统的重要构成。
在电网运行过程中,配电终端故障问题需要给予高度关注,避免故障造成电网配电运行阻滞。
分析常见故障时,需要从配电主次站点角度来分析,配电系统运行中,为了满足电网输配电量、频率等指标,仅仅依靠一个主站点是不够的,无法很好覆盖整个电网区域和用户[1]。
在配电系统中,经常采用主次站点结合的方式,利用次站点来分担主站压力,同时也能够更好地完成配电。
这就涉及到主次站配合问题,当主次站之间的性能参数不一致,或者自动化终端兼容性不佳时,主站发出的配电运行指令,无法被次站有效识别,就会出现运行故障情况。
1.2配电终端漏报故障配电终端在自动化运行模式下,能够检索和判断运行状态,对运行异常进行上报。
当终端无法依据相关参数指标进行准确判断时,上报工作也无法进行,出现漏报故障[2]。
配电运行中,自动化终端对电流、电压实时数值予以判断,对比额定数值时,如果发现异常状况,应当及时进行自动记录,该记录包括异常状态时点、位置等,当漏报发生时,配电终端应当及时予以应对,如预警、启动应急程序等,当漏报故障未解除时,会造成配电系统局部跳闸。
1.3配电通信中断故障配电自动化终端的运行,需要基于稳定的通信线路,完成信息数据的交互和流转。
当通信中断时,配电系统两端无法有效沟通,也就是在故障过程中,配电终端采集不到系统指令,对电网运行阻滞无法及时处理,包括不能调取应急预案,不能及时重启线路恢复供电,给电网运行造成严重影响。
1.4终端单相接地故障配电终端运行中,需要基于用电参数完成高压、低压等用电匹配,当线路中的电流超范围时,会造成电压不稳,甚至是电力输配故障。
配电自动化终端的常见故障分析及运维管理_1
配电自动化终端的常见故障分析及运维管理发布时间:2021-01-11T05:55:21.795Z 来源:《河南电力》2020年8期作者:李欣卢震[导读] 配电自动化终端在电力配网系统中的应用,不仅体现出很好的数据信息收集和传递功能,同时还可以完全满足配电网各类自动化监控和实时检测需求,可见配电自动化终端和整个配电系统的运行状况存在非常紧密的关联。
鉴于此,本文首先分析了配电自动化终端常见的几类故障,然后提出了一系列运维管理措施,以其可以更好地保证配电网系统运行的稳定性。
李欣卢震(国网裕民县供电公司新疆塔城市 834800)摘要:配电自动化终端在电力配网系统中的应用,不仅体现出很好的数据信息收集和传递功能,同时还可以完全满足配电网各类自动化监控和实时检测需求,可见配电自动化终端和整个配电系统的运行状况存在非常紧密的关联。
鉴于此,本文首先分析了配电自动化终端常见的几类故障,然后提出了一系列运维管理措施,以其可以更好地保证配电网系统运行的稳定性。
关键词:配电自动化;终端设备;常见故障;运维管理引言我国目前的配网自动化体系主要包含有配电管理、变电站、用户以及馈线几个方面。
利用配电自动化终端控制系统可以实现对有关信息的快速采集、传递和上报,传送到网调控制中心并由控制中心结合具体情况发出指令,进一步将指令传输到执行终端。
但在实际运行过程中有时候难免会出现接地或者短路等故障,为了降低给整个系统所造成的不良影响,就必须要迅速构建故障检测和维修体系,保证系统运行的稳定性和安全性。
1 配电自动化终端常见故障 1.1 配电自动化终端主站与子站的配合故障配电网络自动化体系多为分层结构,自动化终端就是其中的一层结构,其作为主要的作用就是对系统中出现的故障及时检测并反馈给有关部门。
在此过程中需要主站和子站对系统故障做出准确定位,并实现故障区域和非故障区域之间的自动隔离,但实际操作过程故障点的隔离和功能恢复属于两个分开执行的任务,再加上主站独立处理、子站独立处理、子站作为主站后备处理以及子站隔离主站恢复,以及故障快速处理恢复的迫切需求,要求子站对终端和故障有关的所有隔离及恢复信息。
配电自动化终端常见故障及运维优化_8
配电自动化终端常见故障及运维优化发布时间:2022-08-04T04:12:47.814Z 来源:《新型城镇化》2022年16期作者:徐婕[导读] 通过对配电自动化体系结构的分析,其关键组件包括配电终端、网络通信和配电域名系统软件。
身份证号:3208261xxxx1210026摘要:配电自动化作为智能配电网的重要基础支撑点,可以合理完成电网运行的实时监测系统,进一步提高供电的可靠性。
配电终端是配电自动化系统软件的主要功能组件。
目前,许多配电终端处于离线状态,生产调度人员无法实现对电子开关的实时监控系统,这使得电网处于盲目调整的情况下,在一定程度上危及配电网的运行稳定性。
因此,分析配电自动化终端的常见故障,提高运维服务范围是现阶段行业的重点研究方向。
关键词:配电自动化;终端故障;运维优化配电网机械自动化终端是机器视觉检测的前提,是配电网系统软件的重要组成部分。
在发展方向上,有必要合理安排自动化技术终端的运维管理系统,以确保提高工作的实际效果,同时提高可靠性。
此外,随着我国应用技术的快速发展,配电网终端将更加智能化、模块化和简化。
系统研究人员应进一步细化搜索策略优化算法及其风险故障的预见性,并从源头上产生详细的远程控制运维管理系统,以提高自动化技术终端机械设备的运行质量。
1配电自动化终端失效情况概述通过对配电自动化体系结构的分析,其关键组件包括配电终端、网络通信和配电域名系统软件。
其中,配电终端控制模块的关键是设备层,其基本功能是采集和通信配电系统软件的运行参数。
在实际应用中,配电自动化系统软件主要负责电网运行信息的实时采集和报告,确保故障区域能够及时定位,并在故障的前提下制定故障排除方案,是确保配电网稳定运行的重要保证。
在功能分析方面,配电终端是保证生产调度人员能够实时掌握电网运行状态的重要依据,因此其在线率起着重要作用。
然而,从具体操作的角度来看,配电终端的在线率明显无法达到预计水平,各种机器设备问题和临时故障经常发生,可能导致盲目调整。

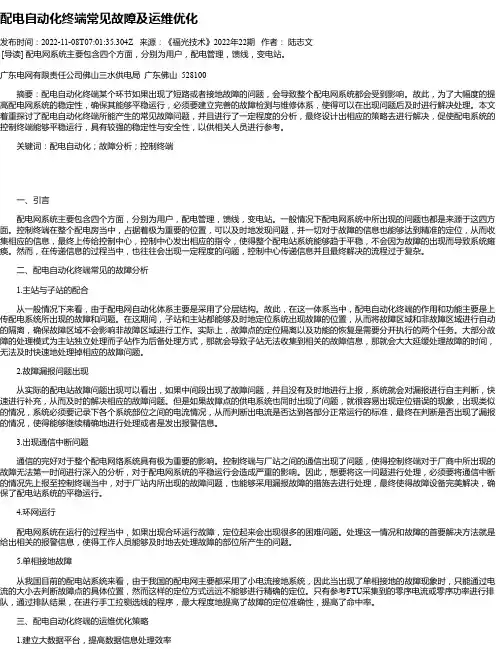

配电自动化终端常见故障及运维优化_1
配电自动化终端常见故障及运维优化发布时间:2022-11-08T07:01:35.304Z 来源:《福光技术》2022年22期作者:陆志文[导读] 配电网系统主要包含四个方面,分别为用户,配电管理,馈线,变电站。
广东电网有限责任公司佛山三水供电局广东佛山 528100摘要:配电自动化终端某个环节如果出现了短路或者接地故障的问题,会导致整个配电网系统都会受到影响。
故此,为了大幅度的提高配电网系统的稳定性,确保其能够平稳运行,必须要建立完善的故障检测与维修体系,使得可以在出现问题后及时进行解决处理。
本文着重探讨了配电自动化终端所能产生的常见故障问题,并且进行了一定程度的分析,最终设计出相应的策略去进行解决,促使配电系统的控制终端能够平稳运行,具有较强的稳定性与安全性,以供相关人员进行参考。
关键词:配电自动化;故障分析;控制终端一、引言配电网系统主要包含四个方面,分别为用户,配电管理,馈线,变电站。
一般情况下配电网系统中所出现的问题也都是来源于这四方面。
控制终端在整个配电房当中,占据着极为重要的位置,可以及时地发现问题,并一切对于故障的信息也能够达到精准的定位,从而收集相应的信息,最终上传给控制中心,控制中心发出相应的指令,使得整个配电站系统能够趋于平稳,不会因为故障的出现而导致系统瘫痪。
然而,在传递信息的过程当中,也往往会出现一定程度的问题,控制中心传递信息并且最终解决的流程过于复杂。
二、配电自动化终端常见的故障分析1.主站与子站的配合从一般情况下来看,由于配电网自动化体系主要是采用了分层结构。
故此,在这一体系当中,配电自动化终端的作用和功能主要是上传配电系统所出现的故障和问题。
在这期间,子站和主站都能够及时地定位系统出现故障的位置,从而将故障区域和非故障区域进行自动的隔离,确保故障区域不会影响非故障区域进行工作。
实际上,故障点的定位隔离以及功能的恢复是需要分开执行的两个任务。
大部分故障的处理模式为主站独立处理而子站作为后备处理方式,那就会导致子站无法收集到相关的故障信息,那就会大大延缓处理故障的时间,无法及时快速地处理掉相应的故障问题。

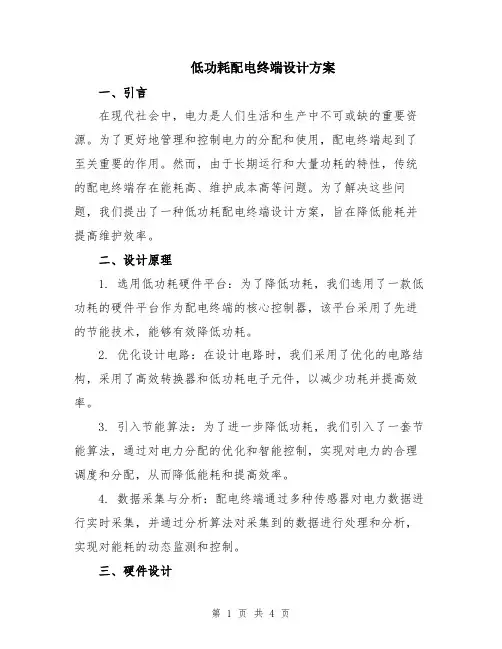

低功耗配电终端设计方案
低功耗配电终端设计方案一、引言在现代社会中,电力是人们生活和生产中不可或缺的重要资源。
为了更好地管理和控制电力的分配和使用,配电终端起到了至关重要的作用。
然而,由于长期运行和大量功耗的特性,传统的配电终端存在能耗高、维护成本高等问题。
为了解决这些问题,我们提出了一种低功耗配电终端设计方案,旨在降低能耗并提高维护效率。
二、设计原理1. 选用低功耗硬件平台:为了降低功耗,我们选用了一款低功耗的硬件平台作为配电终端的核心控制器,该平台采用了先进的节能技术,能够有效降低功耗。
2. 优化设计电路:在设计电路时,我们采用了优化的电路结构,采用了高效转换器和低功耗电子元件,以减少功耗并提高效率。
3. 引入节能算法:为了进一步降低功耗,我们引入了一套节能算法,通过对电力分配的优化和智能控制,实现对电力的合理调度和分配,从而降低能耗和提高效率。
4. 数据采集与分析:配电终端通过多种传感器对电力数据进行实时采集,并通过分析算法对采集到的数据进行处理和分析,实现对能耗的动态监测和控制。
三、硬件设计1. 主控制器:选用低功耗的ARM处理器作为主控制器,搭配高效节能的电源管理芯片,能够实现对终端设备的低功耗控制和管理。
2. 传感器:选用各类传感器对终端设备的电力数据进行实时采集,包括电压、电流、功率等参数,以实现对电力的动态监测和控制。
3. 通信模块:配备高效的无线通信模块,实现与上位机或其他配电终端之间的数据传输和通信,以便实现对电力的远程监控和控制。
4. 电源管理:选用高效的电源管理芯片,有效控制终端设备的电力供应和电能消耗,实现对终端的低功耗控制。
四、软件设计1. 嵌入式系统:在主控制器上搭建嵌入式系统,采用轻量级的实时操作系统,提供稳定的运行环境和高效的任务管理。
2. 节能算法:设计一套智能的节能算法,通过对电力数据的分析和处理,实现对电力的合理调度和分配,从而降低能耗。
3. 网络通信协议:设计一套高效的网络通信协议,使配电终端能够与上位机或其他配电终端进行数据传输和通信,实现对电力的远程监控和控制。
配电自动化终端常见故障及解决方案
配电自动化终端常见故障及解决方案摘要:随着时代的发展,我国科技得到了飞速发展,自动化技术在配电网中获得了广泛的应用,配电自动化的深化应用不仅缩短了配电网故障停电时间,提升了运行管理水平,还可以改善供电质量。
然而,在实际应用中往往存在配电自动化终端在线率低、频繁死机、开关误动作等问题,严重影响了配电自动化系统的正常使用,解决这些问题已经成为供电企业的首要任务。
关键词:配电自动化终端;运维管理;方案引言配电自动化的控制终端不仅具备数据收集及数据传递功能,而且能够满足配电网故障实时检测与自动监控需求。
总地来说,控制终端的运行状况和系统流畅度直接影响到整个配电系统。
文章主要分析了配电自动化控制终端的基本职能及其常见的故障问题,希望以此来强化控制终端的稳定性和安全性。
1配电自动化终端的常见故障分析1.1主要站点和副站点的协作配电网络的自动化系统总体上是一个层次的。
因此,该系统的主要作用是对配电系统的故障进行监测和报告。
在此过程中,主站和副站均能够准确的对故障发生的位置进行确认,同时对没有发生故障的区域开展自动隔离,对故障发生位置进行功能恢复。
其实,在实际工作中,对于故障位置的确认和故障功能的修复是相对独立的两份工作。
除此之外,因为主站的独立处理、子站处理主站作为备用、子站独立处理、子站分离主站恢复、以及对故障处理的急迫需要,子站需要在各终端收集发生故障的信息以及与其相关的隔离信息,同时还需要收集恢复电源的地区信息。
1.2配电自动化系统发生了误报其实,一旦有漏洞,系统就会自动判定,并及时地进行补缺;当断路器的电源开关出现故障时,很可能会出现定位错误,在这种情况下,首先要将故障电流记录下来,然后判断电流是否合格、是否存在漏报情况,同时还需要根据故障开展后续工作或及时报警。
在实际工作过程中,绝大多数会把终端故障和事故跳闸视为启动故障的先决条件,而终端错误则是故障的起始点。
1.3通信中断若发生遥控台与厂站发生中断,需向遥控台报告,并将其视为漏报,以进行一系列的故障定位等工作,否则无法进行故障部位的定位。
配电自动化终端的常见故障分析及运维管理_1
配电自动化终端的常见故障分析及运维管理发布时间:2021-06-04T03:45:21.349Z 来源:《中国科技人才》2021年第9期作者:彭铁栓[导读] 电力资源作为最重要的国计民生资源,在生产生活中发挥着不可替代的作用。
内蒙古电力(集团)有限责任公司薛家湾供电局 010300摘要:配电自动化控制终端不仅具有数据采集和传输功能,而且能够满足配电网实时故障检测和自动监测的要求。
总的来说,控制终端的运行状况和系统的流畅性直接影响到整个配电系统。
本文主要分析了配电自动化控制终端的基本功能和常见故障问题,以期增强控制终端的稳定性和安全性。
此外,本文还总结了一些重要故障问题产生的原因,提出了一些切实可行的方法。
关键词:配电自动化终端;常见故障分析;运维管理导言:电力资源作为最重要的国计民生资源,在生产生活中发挥着不可替代的作用。
目前,配电线路是实现电力资源输送的主要方式,但故障排除和安全管理的重要性日益提高。
虽然电能管理的范围已经包括了配电线路的管理和运行,但在现实主客观双重环境下,配电线路容易发生各种故障。
一旦发生故障,小故障往往会降低电力系统的运行效率,大故障会因交通不畅而被切断,影响生产生活,造成重大安全事故,甚至造成人员伤亡和财产损失。
1配电网自动化故障的排除1.1配电终端通信中断配电站终端(以下简称DTU)的通信中断主要表现为终端在主站系统中是否为“否”,此类缺陷属于严重缺陷,应安排人员尽快消除缺陷。
造成此类故障的原因大致可分为两类:一类是ICT管辖的OLT、ONU和通信光缆故障,导致通信中断;另一类是DTU故障。
发生故障时,配电自动化运维人员应立即与相应的ICT部门负责人联系,核实是否存在通信部分故障。
如果通信失败,应与信息通信技术部进行相关工作。
否则,应安排运维人员到线路断开的车站检查DTU故障。
运维人员到达现场后,首先检查DTU电源是否正常工作。
具体来说,DTU的工作指示灯电源指示灯是否为绿色。
配电终端解决方案
具备电源状态指示、开关位置状态、开关储能状态、相间过流、接地指示、装置异常、 通信指示等功能。
具备就地/远方选择拨码。 电气接口采用军品级航空接插件。 开关柜嵌入式安装。 通信接口与控制信号接口独立,通信电缆采用屏蔽电缆。 合闸操作电压:AC220V,储能电压:AC220V, 分闸操作电压:DC48V。
主动上传功能。 ✓ 事件存储SOE记录不少于100条。 ✓ 具备当地/远方操作功能。 ✓ 支持远程数据维护。 ✓ 支持就地/远方定值设定、手动分合闸操作及故障记忆。 ✓ 不带电定值设定功能。
三遥FTU
主要功能配置:
✓ 具备电源监视及状态指示。 ✓ 具备蓄电池活化、充放电、欠压告警、放电关断管理。 ✓ 支持串口通信和以太网通信;串口通信采用标准101通信规约;以太网口
备注
✓可选配前插接线或者后插接线; ✓可选配是否配备液晶; ✓可选配是否配备温湿度监测;
✓可选配前插接线或者后插接线; ✓可选配是否配备液晶; ✓可选配是否配备温湿度监测;
✓可选配前插接线或者后插接线 ✓可选配是否配备液晶 ✓可选配是否配备温湿度监测 ✓支持本地控制单元接入
性能指标
项目/名称
型号
核心单元尺寸
通信采用标准104通信规约,接口不少于2个;具备双链路通信功能。 ✓ 配置通信模块一个。 ✓ 电气接口采用军品级航空接插件(注2)。 ✓ 采用挂式安装。 ✓ 电流回路防CT开路设计。 ✓ 后备电源采用铅酸蓄电池。 ✓ 控制器、电池分体式设计。 ✓ 合、分闸及储能操作电压:DC24V。
三遥FTU
外接电缆: ✓ 控制电缆:10芯 ✓ CT电缆:4芯 ✓ PT电缆:3芯 ✓ 蓄电池电缆:电池侧小2芯、控制器侧小5芯 ✓ 通信电缆:网口电缆
配电终端解决方案
基本功能
三、通信接入 支持多串口、以太网口等通信介质 支持IEC61870-5-104、IEC61870-5-101 、DNP3.0、MODBUS等通信协议
支持光交换机、光猫、无线、载波等通信接口
支持以太网总线以及高速CAN总线的内部双总线通信方式 三遥功能模块独立配置 根据需求扩展容量配置 支持通信配置主备互换
DA故障处理功能:可以快速实现多电源点之间的故障识别、故障上传
(定位)、故障隔离以及非故障区域的恢复; 支持常规DTU/FTU,能灵活配置适应电流型DA和电压型DA; 支持网络保护(面保护、对等通信),在没有主站情况下迅速查找和 隔离故障; 支持看门狗控制器功能,迅速切除用户分支线故障; 带重合功能的设备安装在变电站出口第一个开关替代出口开关,避免 出口开关频繁跳闸
2倍额定电流连续工作,20倍额定电流工作1S 12U36I DC24V/DC48V 1ms 72个 0~60000ms可设 无源/有源 功率继电器 AC250V、DC24V、DC48V、DC220V、DC160V; 12组合/分 18组合/分 18U54I DC24V/DC48V 1ms 96个
遥信输入
二遥动作DTU
动作型DTU 动作型DTU
二维码 (20x20)
二维码 (20x20)
O
O
O
O
二遥动作DTU
顶视图
正视图
电流接口
右侧视图
二遥动作DTU
相间保护功能:具备相间过流及速断保护功能,发生短路故障时能快速判别并切除故 障;与上级断路器保护延时不能配合时,发生相间短路故障,与上级断路器同时动作。
三遥FTU
主要功能配置:
配电自动化终端技术
03配电自动化终端技术配电自动化终端技术是电力系统中非常重要的组成部分,它的应用可以实现对配电系统的实时监控和管理,提高电力系统的稳定性和可靠性。
本文将围绕配电自动化终端技术展开讨论,探究其应用场景、技术特点以及发展趋势。
配电自动化终端技术是一种基于计算机技术和通信技术的电力自动化管理技术,它由多个终端设备组成,包括配电变压器、配电开关、电能计量设备等。
这些设备通过通信网络相互连接,形成一个完整的配电系统,实现对配电系统的实时监控和管理。
配电自动化终端技术的应用场景非常广泛,它可以应用于城市配电网、农村配电网、工业配电网等领域。
在城市配电网中,配电自动化终端技术的应用可以实现对配电网的实时监控和管理,提高供电的可靠性和稳定性,减少停电时间。
在农村配电网中,配电自动化终端技术的应用可以实现对农村电力系统的全面监控和管理,提高供电的可靠性和安全性。
在工业配电网中,配电自动化终端技术的应用可以实现对工业电力系统的实时监控和管理,提高工业生产的效率和安全性。
配电自动化终端技术具有以下技术特点:1.实时性:配电自动化终端技术可以实现对配电系统的实时监控和管理,及时发现和处理配电系统中的故障和异常情况。
2.可靠性:配电自动化终端技术采用高可靠性设备,可以保证系统的稳定性和安全性。
3.灵活性:配电自动化终端技术采用灵活的通信网络,可以满足不同场景下的配电系统需求。
4.多功能性:配电自动化终端技术可以实现多种功能,包括遥测、遥控、遥信等。
配电自动化终端技术的发展趋势主要包括以下几个方面:1.智能化:随着人工智能技术的发展,配电自动化终端技术将越来越智能化,能够更好地实现自动化管理和故障诊断。
2.网络化:随着通信技术的发展,配电自动化终端技术将越来越网络化,能够更好地实现数据共享和信息交流。
3.模块化:配电自动化终端技术将越来越模块化,能够更好地实现系统的灵活配置和扩展。
4.集成化:配电自动化终端技术将越来越集成化,能够将多种功能集成到一个终端设备中,减少系统的复杂性和成本。
配电自动化终端常见故障及运维优化
配电自动化终端常见故障及运维优化摘要:随着配电网设备的一二次融合进程逐步推进,一二次融合型柱上断路器等新型开关设备也逐步得到推广。
但是一二次融合型柱上断路器普遍采用电容分压取电方式,导致取电的输出功率有限,因此也影响了配套的终端设备(FTU)的供电功率。
目前各相关断路器厂家产品电容取电功率最大约为25W,最小则为6W左右。
因此为后续配网一二次设备融合进程能够继续推进,降低配套FTU的整机功耗以及提高取电功率必定会成为新的技术要求。
本文对配电自动化终端常见故障及运维优化进行分析,以供参考。
关键词:配电自动化终端;运维管理;失效情况引言在提升低压配电自动化的过程中,最关键的是其终端的布局,自动化终端布局的合理性能直接影响其供电可靠性。
在我国,针对配电自动化终端布局方面的设计研究并不少见,且主要的研究内容为配电自动化终端设备的参数设计,但在传统设计过程中未考虑相关的经济因素,导致传统终端布局设计在实际中应用的性价比不高,不具备广泛的应用性。
为了在提高0.4kV配电网安全性的同时,最大限度地保证其自动化终端布局设计的经济适用性,对其展开优化设计。
1概述钻石型配电网对配电网供电可靠性提出了更高的要求。
长期以来,配电自动化终端的检修主要采用定期分时段检修方式和预防性检修方式,即无论终端是否发生故障,均按规定周期检修。
对于有故障或缺陷的配电自动化终端,其维护方式不及时,针对性不强。
对于没有缺陷的终端,这种维护方式是强制性的,容易产生新的故障,造成人力物力的极大浪费。
因此,传统的维护方式存在很大的局限性,成为钻石型配电网发展的桎梏。
状态维修又称预测维修,是一种综合维修模式。
该方法根据配电终端当前的实际工作状态,综合了预防性试验、家族缺陷信息、在线监测和同类设备历史信息等多种信息源,对配电设备的状态进行评估,并在此基础上对设备故障程度的发展趋势作出预测和判断。
然后,从安全性、可靠性、经济性和对环境的影响程度等方面,通过风险评估、经济分析和维修规划等多种技术手段,综合做出科学有效的维修安排,确保配电系统能像以往那样在最佳状态下工作且是一个动态优化的过程。
配电终端解决方案(产品)
采用模块化设计,方便进行日常维护 和故障排查,降低了维护成本和难度。
04 成功案例分享
CHAPTER
案例一:某大型工厂配电系统升级
1 2 3
解决方案
为某大型工厂提供配电终端解决方案,实现自动 化监控和远程控制,提高工厂配电系统的可靠性 和效率。
实施效果
通过配电终端解决方案的实施,工厂配电系统的 故障率降低30%,同时提高了生产效率,减少了 人工干预和操作成本。
配电终端解决方案(产品)
目录
CONTENTS
• 产品介绍 • 产品技术解析 • 产品优势分析 • 成功案例分享 • 产品未来展望
01 产品介绍
CHAPTER
产品概述
配电终端解决方案(产品)是一种智能化的电力监控系统,用于监测和控制配电网络的 运行状态。
它能够对配电网络的电压、电流、功率因数、有功功率、无功功率等参数进行实时 监测,并具备故障定位、远程控制等功能。
节能环保
采用低功耗设计,符合节能环 保要求。
产品应用场景
电力监控
用于监测和控制电力系统的运行状态,保障 电力供应的安全、稳定。
建筑智能化
用于智能建筑的能源管理和节能控制,提高 建筑能效和舒适度。
工厂自动化
用于工厂自动化控制系统,提高生产效率和 管理水平。
分布式能源
用于分布式能源系统的监测和控制,促进可 再生能源的开发和利用。
未来产品规划
拓展应用领域
01
未来配电终端解决方案将拓展到更多领域,如工业、建筑、交
通等。
提升产品性能
02
通过持续的技术创新和产品升级,提升配电终端解决方案的性
能和可靠性。
加强智能化发展
03
电力配网终端安全解决方案-加密模块
电力配网终端安全解决方案随着电网智能化建设的深入进行,配网安全也逐渐的被各大电网及电力公司所重视。
相关部门也于2009年陆续出台了一系列的有关安全的指导性方案与规定。
万协通依据电监会《电力二次系统安全防护总体方案》、《配电网二次系统安全防护总体方案》,国家电网《中低压配电网自动化系统安全防护补充规定》及国家电网与南方电网的实际需求,成功推出了《配电网终端安全方案》。
1) 终端/子站安全通信模块方案电网配电终端安全要求:认证加密:1) 主站对子站/终端下发的控制指令不论采用何种通信模式(以太网、无线、还是其他方式)都需要使用基于非对称密钥的加密技术进行单向身份认证。
2)配电网自动化系统采用基于调度证书的非对称密钥算法实现控制命令及参数设置指令的单向身份认证与报文完整性保护。
3)用电信息采集及负荷管理系统采用信息证书的方式实现单向身份认证与报文完整性保护。
无线通信:1)采用VPN技术实现无线虚拟专有通道。
2)通过认证服务器对接入终端进行身份认证及地址派发扩展功能:单向认证+对称加密主站采用私钥签名并使用对称密钥对数据进行加密,子站使用与主站相同的密钥对数据内容进行解密。
主要用于对复合报文中明文部分(控制命令、时间戳等)的保护。
技术实现:认证加密:采用SM2/RSA 非对称算法,满足目前单向认证需求,中央控制子模块中的存储空间可以存放多个认证证书。
对称算法支持SM1算法,完全支持单向认证+对称算法的扩展功能通信:接口:提供丰富的通信接口,支持以太网通信,GPRS通信,及多种符合电网规约的串口通信传输安全:支持APN+VPN、VDPN,GRE等电力上广泛应用的通信技术。
其他功能:利用TF32A09中强大的32位CPU,及扩展存储(flash)模块,用户可以在本方案的基础上,自行增加专有相关控制功能2)安全模块方案为了减少对配电终端设备的改造,万协通提出外置安全模块的方案,解决电力配网终端安全的问题。
管理模块把需要认证/加解密的数据通过串口发给安全模块,安全模块按照电网的安全标准处理完毕后,再把数据回传管理模块。
配电线路自动化及配电终端建设改造方案
配电线路自动化及配电终端建设改造方案摘要:随着智能电网建设速度,有必要加快配电自动化建设,增强配电网故障快速响应能力,有效支撑配网故障主动抢修、设备状态管控、建设改造精准投资,全面提升配电网精益化管理水平,初步达到智能配电调控一体化的要求,提高供电能力。
以浙江嵊州市配电网为例,对配电自动化及配电终端建设进行了改造,有效缩短了故障停电时间,提升了用户服务质量。
关键词:配电网;配电终端;改造方案配电网是电力供应链的末端,是直接面向社会和广大客户的重要能源载体之一,也是坚强智能电网的重要组成部分。
在配电网正常运行时,通过监视配电网的运行工况,优化配电网的运行方式,合理控制用电负荷,改善供电质量,从而提高设备利用率,达到经济运行的目的[1-2]。
目前,国网浙江嵊州市供电公司2015年针对山区9条线路安装架空线路故障指示器150套,安装覆盖率为3.69%。
通过配电自动化建设,强化一次网架,大大缩短了故障巡视的时间,提高了故障抢修的效率,从而缩小故障波及范围,减少停电时间,提高供电质量,提升供电可靠性,为用户提供更高质量的服务。
因此,迫切需要对嵊州市的配电自动化及配电终端建设进行改造,为嵊州市配电自动化建设又好又快的实施创造良好的条件。
1配电网建设改造行动方案目标本次配电网建设改造行动方案是对国网浙江嵊州市供电公司配电网进行梳理并提出建设与改造方案,通过建设与改造,其配电网各项指标达到以下要求。
1)配电网线路联络化率达到95%以上;2)全面消除复杂网架结构;3)城区及镇中心绝缘化率达到90%以上,农村绝缘化率75%以上;4)统筹考虑区域负荷发展以及新增用户,构建合理目标网架,全面消除重载设备;5)消除区域内配电网老旧设备、运行工况不良设备以及非标设备,全面提升区域内配电网装备水平;6)至2018年,区域内供电可靠性达到99.982%,综合电压合格率达到100%; 7)完善配电网智能化建设,使区域内配电网自动化覆盖率达到100%以上。
配电自动化监控系统的单核馈线终端设备(FTU)解决方案
配电自动化监控系统的单核馈线终端设备(FTU)解
决方案
目前市面上大多电力FTU产品均采用MCU+MPU双处理器架构,以利用MCU的实时性和MPU上运行的稳定的网络协议和文件系统资源。
那幺,我们是否可以把MCU+MPU的结构用一个MPU来替代?答案是完全可以,本文就介绍一种单处理核心的FTU实现方案。
FTU全名是馈线终端设备,是配电自动化系统中重要的监控设备。
具有遥控、遥信,故障检测功能,并与配电自动化主站通信,提供配电系统运行情况和各种参数即监测控制所需信息,包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令,对配电设备进行调节和控制,实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
FTU照片如下:
图1 FTU
FTU硬件需要符合《DL/T721-2000 配电网自动化系统远方终端》标准,。
配网终端安全加密模块解决方案(采用国密算法芯片)
配⽹终端安全加密模块解决⽅案(采⽤国密算法芯⽚)配⽹终端加密模块解决⽅案(采⽤国密算法加密芯⽚)⽬前现有的配⽹⾃动化试点(包括国⽹和南⽹)均未考虑⼆次安防,⽽在110KV以上的变电⽹⾥,⼆次安防是⼀个很重要的建设内容,主要原因在于以前配⽹⾃动化建设不规范,且技术条件不成熟。
⼆○⼀⼀年⼆⽉九⽇国家电⽹在调〔2011〕168号⽂件《关于加强配电⽹⾃动化系统安全防护⼯作的通知》明确提出了配⽹⾃动化系统位于⽣产控制1区,必须做好安全防护⼯作。
国家电⽹公司物资采购标准中专⽤技术规范中提出,配电终端应配备符合国调〔2011〕168号⽂件的技术功能要求的⾮对称密钥技术的单向认证模块。
⽬前公司的配⽹终端还不具有加密模块,为了使配⽹终端产品更具有市场竞争⼒,需要尽快加⼊加密模块以满⾜需求。
国家电⽹公司物资采购标准(数据采集终端通⽤技术规范 2009年版)国家电⽹公司物资采购标准(站所终端单元DTU专⽤技术规范 2010年版)配⽹⽹变压器监测终端安全防护,其主要⽬的:⼀、防⽌通过公共⽹络对⼦站进⾏攻击,造成⽤户供电中断;⼆、同时防⽌通过公共⽹络和⽤户终端⼊侵主站,造成更⼤范围的安全风险。
遵循《电⼒⼆次系统安全防护总体⽅案》及《配电⼆次系统安全防护⽅案》168 号⽂件的要求,参照“安全分区、⽹络专⽤、横向隔离、纵向认证”的原则,针对10kV 以下中低压配电⽹⾃动化系统⼦站数量众多、遥控命令间隔较长等特点,对采⽤公⽤通信⽅式的中低压配电⽹⾃动化系统,进⾏基于⾮对称加密的数字证书单向⾝份鉴别技术等纵向边界安全防护。
清华同⽅利⽤⾃主研发的安全芯⽚TF32A09 开发出适合配⽹终端安全防护的应⽤⽅案,⽬前技术已成熟,开始逐步应⽤于配⽹终端防护中。
对安全防护技术规范的基本前提下开发出⼀系列针对南⽹、国⽹相对应的解决⽅案。
现就TF32A09 做详细介绍,请参考如下:⾼速加密流芯⽚TF32A09TF32A09系列芯⽚是同⽅股份有限公司采⽤国产主控32位CPU⾃主设计的⼀款⾼速度、⾼性能信息安全SoC芯⽚。
配电自动化终端建设改造指导意见
配电自动化终端建设改造指导意见一、编制目的为落实公司配电数字化建设工作部署,有效指导配电自动化终端建设改造及后续项目管理,提升配网运行控制与故障处置能力,同步满足新型配电系统可观可测可调可控、负荷精准调控等新业务需求,依据《配电自动化技术导则》(Q ╱GDW1382-2013)、《配电自动化建设与改造标准化设计技术规定》(Q GDW1625-2013)、《配电自动化规划设计技术导则(Q╱GDW11184-2014)》、《10kV及以下配电网建设改造项目需求管理提升工作方案》(设备配电〔2019〕55号)、《馈线自动化模式选型与配置技术规范》(T/CEC 494-2021)等标准规定,制定本意见。
二、工作目标至2023年,馈线自动化(FA)覆盖率达到40%以上;至2025年,馈线自动化覆盖率达到60%以上。
附件2三、术语和定义下列术语和定义适用于本原则。
(一)10kV架空线路分界开关10kV架空线路分界开关由开关本体及配电自动化终端构成,其功能为运行中切除用户侧相间短路故障、接地故障,并可用于操作拉合负荷电流,以下简称分界开关。
(二)大支线A+、A、B类区域配变装接总容量超过3000kVA或长度超过2km或高压用户数量超过5户的分支线路,C、D、E类区域配变装接总容量超过1500kVA或长度超过4km或高压用户数量超过3户的分支线路,简称大支线。
(三)小支线除大支线之外的架空分支线路,简称小支线。
(四)简单线路线路长度小于2公里或用户数量少于5户的架空线路,仅接带1-2个站室(含高压用户)的电缆线路,认定为简单线路。
四、总体原则(一)规划引领,分类施策。
紧密结合配电网规划,依据配网规划A+、A、B、C、D、E类供电区域划分,明确配电线路归属,统筹兼顾网架结构优化与自动化改造,“差异化”确定建设改造标准,开展项目梳理和方案编制。
对于跨不同供电区域的配电线路,按照较高等级供电区域的标准实施建设改造。
(二)因地制宜,目标引领。
配电自动化终端常见故障及运维优化
配电自动化终端常见故障及运维优化摘要:由于配电终端运行环境不理想,运维工作开展难度大,时常导致难以有效达到终端上线率等实际指标的标准。
在此基础上,本文分析了配电自动化终端常见故障的种类和原因,并根据故障类型提出了技术优化方案和运维管理优化意见,希望能为有关人员提供借鉴。
关键词:配电自动化终端;运维管理;常见故障引言一般情况下,配电自动化系统集中包含用户、配电管理、馈线、变电站四个方面。
整个配电网经过终端收集和传输数据,把信息传送到网络控制中心,再经由控制中心发出具体的控制指令,以变电站或某一地区集中控制为传输介质,将控制指令传送到执行端口,过程中难免会发生短路或接地故障等常见故障,为了全面提升配电网系统的安全性和稳定性,有必要快速设立故障检测和维护系统。
1、配电自动化控制终端概述配网自动化作为智能配网的关键支持,能够实现对电网运转状态的实时监测,改善供电的可靠性。
配电自动化终端具备的一些远程功能,不仅可以检测正常负载环境下的电流、电压、有功功率等,还可以检测并反应配网体系中的不正常电流或电压。
1.1配网数据问题收集处理功能配电自动化终端可定位清除故障位置,实现自动隔离指令,恢复正常供电。
与原始终端比较,自动终端可以实时采集和处理问题数据。
1.2电能质量测量功能一般情况下,配电自动化终端可以检测到配电网体系中的电压闪变、电压、谐波、等各种性质的电能质量信息,并给出具体的测量数据。
1.3断路器在线监测功能配电自动化终端可以检查测试断路器运转时间、运行数值、机械功能和接触腐蚀程度,作为日后断路器功能评价和维修的参考信息。
1.4PLC功能PLC即自动控制备用电源,自动线路问题分段,故障低无功补偿电容器的循环减载和自主开关。
用户还可以按照专业计算机语言对终端开关进行输入、输出金额,模拟输入金额加以编程,然后达到以客户标准为核心的标志思维控制。
2、配电自动化终端常见故障2.1主站与分站协调配电网自动化系统一般是层次化结构。
配电自动化馈线终端(FTU)典型离线故障分析及应对措施研究
配电自动化馈线终端(FTU)典型离线故障分析及应对措施研究汤 辉(南京南瑞信息通信科技有限公司,江苏 南京 210009)摘 要:馈线自动化终端(FTU)主要对柱上10 kV开关进行监控,完成遥测、遥信、遥控及故障检测等功能。
执行配电主站下发的命令,对配电设备进行调节、控制,实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
结合配电网配电自动化系统运行,通过对馈线终端(FTU)三个典型离线故障的分析,归纳总结馈线终端(FTU)故障处理的思路和步骤,确保电力通信网安全可靠运行。
关键词:配电自动化;馈线终端;离线;故障分析中图分类号:TM76 文献标识码:A 文章编号:1003-9767(2020)08-031-04Research on Typical Off-line Fault Analysis and Countermeasures of FTUTang Hui(Nanjing NARI Information & Communication Technology Co., Ltd., Nanjing Jiangsu 210009, China) Abstract: The feeder automation terminal (FTU) mainly monitors the 10 kV switch on the column and completes the functions of telemetry, remote signaling, remote control and fault detection. Execute the command issued by the main distribution station, adjust and control the distribution equipment, and realize the functions of fault location, fault isolation and fast power recovery in non fault areas. Combined with the operation of the distribution automation system in the distribution network, through the analysis of three typical off-line faults of the feeder terminal (FTU), this paper sums up the ideas and steps of the fault handling of the feeder terminal (FTU), so as to ensure the safe and reliable operation of the power communication network.Key words: distribution automation; Feeder terminal; Off-line;fault analysis0 引言配电自动化馈线终端(FTU)具有信息采集和传输,同时能够自动检测和快速隔离配电网故障的作用。
配电终端解决方案产品要点.pptx
模块化设计 CPU板、通讯控制板、交流采样板、遥控接口 板、开关量数据板等多种功能模件,可根据具体现场情况灵 活配置; 采用32位嵌入式处理器+32位DSP的多CPU结构; 电力自动化系统嵌入式软件平台; 丰富的通讯接口方式 ,可以灵活的选用专网、公网、有 线、无线等各种通讯方式 ,本地RS232、RS485等; 适应多种输入电源模式 ,采用宽电压范围的电源设计, 输入电源范围AC80V-AC400V 。
过流检测,共分为I段过流、II段过流、A相过流、B相过
流、C相过流、3I0过流、3U0过压。
第21页/共42页
二次回路的安全防护
• 电压输入保护:采用快速保护的空气开关或带保险丝的 电压端子,经PT进入装置内部。 • 电流输入保护:用专用电流测试端子,经CT进入装置内 部。 • 控制输出保护:采用光耦、继电器二级隔离,输出控制 接点采用空接点方式,遥控回路的正电端子与合分闸端子 有隔离片端子。 • 遥信输入保护:采用光电隔离,具有软硬件滤波措施, 以防止输入接点抖动或强电磁场干扰误动。 • 装置有安全接地端子
2倍额定电压:连续工作; 10倍额定电压:允许10秒。 • 电流过载能力: 20倍额定电流,持续时间小于1S,工作正常 10倍额定电流:连续工作。
第18页/共42页
主要技术指标
• 遥测量精度: U、I:0.2% P、Q、S、Cos:0.5% 工频频率:0.01Hz 相位(角差):1度 积分电度:1%
智能分界分户开关
对等通信保护
故障模拟功能
第12页/共42页
硬件和软件平台
• 主CPU:高性能32位微处理器。 • 数据采集:内置6片8路14位高速工业AD。 • 每个分板CPU配置供32路遥信。 • 64M-RAM。 • 历史数据存储FLASH:128M。存储历史数据(故 障信息、SOE、定点数等)保存一个月,可以根据 需要扩展。 • 软件平台基于VxWorks嵌入式实时多任务操作系 统的电力自动化系统嵌入式软件平台。保证终端进 行故障识别、终端通信、数据计算处理等复杂功能 要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
配电综合自动化系统解决方案系统方案方案综述/ 应用范围/ 系统结构/系统特点方案综述科大智能配网综合自动化系统是针对行业发展背景和需求,遵循IEC61970/61968相关国际标准、电力行业相关标准和规范,结合多年在电力自动化行业的应用经验基础上研发的。
◆适用于地市县规模配网系统◆提供涵盖主站软硬件、配电终端、通信系统、一次设备等各个层次的系统解决方案◆覆盖架空及电缆线路的柱上开关、开闭所、环网柜、分支箱等监测点通过对电线路故障的实时监测快速定位准确离迅速恢复提高线路故障◆通过对配电线路故障的实时监测、快速定位、准确隔离、迅速恢复,提高线路故障的排查速度,提高供电可靠率◆可根据客户的实际应用需要,提供定制化的方案和服务可根据客户的实际应用需要提供定制化的方案和服务产品应用范围应用于:◆柱上开关--FTU柱上开关FTU◆环网柜--DTU◆开闭所开闭所--DTU◆分支箱--TTU◆变压器—TTU等场合;通信方式主要采用:载波、光纤、无线等通信方式。
系统结构系统特点◆面向智能配电网络设计思想系统融合一体化建模、平台化分层架构、插件技术、面向服务(SOA)等设计思统体建模台分架构插技术向务等计路,具有很好的的稳定性和可扩展性。
◆可适应性强支持多种硬件平台、操作系统、数据库以及通信规约,兼容多种通信介质和配电终端,适应不同的应用场景。
◆可用性系统以可视化的方式实现配电网络的完整管理,结合仿真手段,实现全网的分析应用,方便系统分步实施,在自动化设备安装初期,即可充分利用系统功能,见证配应用方便系统分步实施在自动化设备安装初期充分利用系统功能见证配网智能化建设的过程◆安全可靠遵循行业安全规范,采用多种安全防护措施,保证系统安全运行;自适应冗余结构,保证系统的可靠运行。
设备运行状态的自动化实时监控告警,保证了系统的长期稳定运行。
配电终端解决方案产品综述/ 产品目录/ 应用场合/ 产品功能/ 技术特色/ 柱上装置/看门狗控制器/ 智能分布FA / 典型案例站所装置/柱装置/看门狗控制器/智能分布/典案例S1F8F9F7F1F2F3F4FL5D2F6D1S2产品综述配电自动化终端,以高性能32位微处理器为硬件开发平台,以稳定性高的嵌入式实时操作为软件开发平台自行研制开发的新型配电自动化终端,集遥测、遥信、遥控、保护和通信等功能于一体,广泛适用于配电室、环网柜、开闭所、柱上开关等多回路集中监控应用场合,可与通信系统配合组成有信道方式的各种环网及非环网的配电自动化系统,配合配电子站、主站实现配电线路的运行状态监视故障识别故障隔离和非故障区域恢复供电等配网自动化功能态监视、故障识别、故障隔离和非故障区域恢复供电等配网自动化功能。
产品目录遥型站所终端适用于环网柜、配电室、开闭所及箱式变电站。
◆三遥型站所终端:适用于环网柜、配电室、开闭所及箱式变电站。
◆二遥标准型站所终端:壁挂安装,安装到环网柜、开关站等。
◆二遥动作型站所终端:与环网柜集成化安装。
◆三遥型馈线终端:箱式结构与罩式结构,与柱上开关配套使用。
三遥型馈线终端:箱式结构与罩式结构与柱上开关配套使用◆二遥基本型馈线终端:简易型馈线终端,柱上使用。
◆二遥标准型馈线终端:箱式结构与罩式结构,与柱上开关配套使用。
◆二遥动作型馈线终端:箱式结构与罩式结构,与柱上开关配套使用。
变测变套使用◆配电变压器监测终端:与变压器配套使用DTU应用场合主要应用于10kV环网柜、开闭所、配电房、箱式变建设与改造环网柜配电房箱式变FTU应用场合主要应用于10kV柱上开关的自动化建设与改造柱上开关柱上开关基本功能一、线路监控◆遥测:可采集三相交流电压、电流和直流量,实现电压、电流、有功功率、无功功率、功率因数、频率、积分电度以及直流电压等电量的测量;◆遥信:采集并向远方传送状态信息,状态变位优先传送;◆遥控:接收并执行远方、就地的遥控指令;遥控:接收并执行远方就地的遥控指令;二、故障监测识别及处理能力二故障监测识别及处理能力◆遥故障检测功能:零序检测、过流过压检测、线路过负荷检测、线路三相过电流检测◆遥测越限检测功能:电流越限检测、电压越限检测、零序电压越限检测。
◆故障处理:✓过流跳闸功能(三段式保护);✓重合闸功能(重合闸次数可以设置);✓双电源备自投功能;✓FA故障处理功能;✓DA故障处理功能:可以快速实现多电源点之间的故障识别、故障上传(定位)、故障隔离以及非故障区域的恢复;定位故障离以非故障域的恢复✓支持常规DTU/FTU,能灵活配置适应电流型DA和电压型DA;✓支持网络保护(面保护、对等通信),在没有主站情况下迅速查找和支持网络保护(面保护对等通信)在没有主站情况下迅速查找和隔离故障;✓支持看门狗控制器功能,迅速切除用户分支线故障;✓带重合功能的设备安装在变电站出口第一个开关替代出口开关,避免出口开关频繁跳闸三、通信接入✓支持多串口、以太网口等通信介质支持多串口以太网口等通信介质✓支持IEC61870-5-104、IEC61870-5-101 、DNP3.0、MODBUS等通信协议✓支持光交换机、光猫、无线、载波等通信接口✓支持以太网总线以及高速CAN总线的内部双总线通信方式四、功能配置✓三遥功能模块独立配置✓根据需求扩展容量配置✓支持通信配置主备互换五、数据传输动报✓SOE主动上报✓变化遥测主动或召唤上报✓死区区间当地或远方调整六、电源管理✓双电源无扰动切换;电源扰动切换✓电源实时监视;✓电池充放电保护及活化。
电池充放电保护及活化七、数据存储✓事件顺序SOE、极值记录;✓数据掉电长期保存;✓历史数据记录。
八、其他八其他✓自诊断自恢复;参数设定、时钟校时;✓参数设定时钟校时;✓通讯链路自恢复。
技术特色◆支持高速以太网总线、CAN总线,接口和存储容量大,扩展和自定义灵活;◆支持多串口、以太网、无线等多种通信方式;◆支持IEC618705104、IEC618705101 、DNP3.0、MODBUS等多种通信规约;支持IEC61870-5-104IEC61870-5-101DNP30MODBUS等多种通信规约;◆遥信、遥控、遥测模块化、通用设计,配置、扩展灵活;◆支持多种电源实时检测、切换、有输出短路保护;◆采用大液晶汉显人机交互,操作方便;◆支持本地/远程维护接口、无线终端维护调试、预留WEB远程浏览接口。
[一]智能站所终端产品介绍智能站所终端是我公司以高性能32位微处理器为硬件开发平台,以高效嵌入式实时操作为软件开发平台自行研制开发的新型配电自动化终端,支持多种通信方式和通信协议,可通过高速CAN总线实现多个CPU之间的通信,结构设计合理,容量配置及扩展方便,广泛应用于城市电网中开关站、环网柜的自动化建设和改造,与配电网自动化主站和子站系泛应用于城市电网中开关站环网柜的自动化建设和改造与配电网自动化主站和子站系统配合,实现多条线路的电量的采集和控制,检测故障、故障区域定位、隔离及非故障区域恢复供电,提高供电可靠性。
产品目录◆主要应用于10kV环网柜、开闭所、配电房等处◆终端采用插箱式结构设计,能够完成对配电开关的信息采集和控制,灵活配置二遥、三遥功能◆支持光纤、电缆、载波、GPRS/CDMA等多种通信方式。
(一)6U19英寸标准机箱DTU单元(二)4U19英寸标准机箱DTU单元产品结构站所终端装置单元采用插箱式结构设计,可根据需要配置对应的功能模块,主要包括以下组成部分:✓机箱:提供标准4U19英寸、标准6U19英寸两种规格机箱✓电源插件✓通讯单元✓遥测插件✓遥信插件✓遥控插件特色插箱式结构设计可根据应用需求功能灵活配置不同的插件组合◆特色:插箱式结构设计,可根据应用需求功能灵活配置不同的插件组合产品配置终端类型基本配置备注✓34路遥信6路遥控6电压18电流1-6路34路遥信、6路遥控、6电压18电流✓4个串口、2个网口(双网段)✓4U19英寸(6U19英寸)标准机箱2路直流接入1组蓄电池活化遥控✓可选配前插接线或者后插接线;✓2路直流接入、1组蓄电池活化遥控✓可扩展到42路遥信✓电源智能管理、DC24/48输入✓可选配是否配备液晶;✓可选配是否配备温湿度监测;✓68路遥信12路遥控12电压36电流7-12路68路遥信、12路遥控、12电压36电流✓4个串口、2个网口(双网段)✓4U19英寸(6U19英寸)标准机箱2路直流接入1组蓄电池活化遥控✓可选配前插接线或者后插接线;✓2路直流接入、1组蓄电池活化遥控✓可扩展到76路遥信✓电源智能管理、DC24/48输入✓可选配是否配备液晶;✓可选配是否配备温湿度监测;✓96路遥信18路遥控18电压54电流13-18路96路遥信、18路遥控、18电压54电流✓4个串口、4个网口(三网段)✓6U19英寸标准机箱✓✓可选配前插接线或者后插接线✓可选配是否配备液晶✓可选配是否配备温湿度监测18路DO输出✓支持DC24/48V输入✓支持本地控制单元接入性能指标项目/名称参数指标型号ZX8600D30-A ZX8600D30-B 核心单元尺寸4U19英寸6U19英寸落壁式前接线接线安装方式落地/壁挂式,前插接线或后插接线扩展方式分布式插件被控对象10KV站所自动化(开闭所)、开关房、配电室以及箱式变等10KV站所自动化(开闭所)开关房配电室以及箱式变等运行温度-40~85℃存储温度-40~95℃4095℃湿度5%~100%,无凝结无爆炸腐蚀性气体及导电尘埃无霉菌无剧烈震动冲击波工作环境周围环境无爆炸、腐蚀性气体及导电尘埃、无霉菌、无剧烈震动冲击波防护等级IP54或者IP64可选性能指标计算方法两表/三表U I:02级;P Q:05级;F:001HZ 遥测输入测量精度U、I:0.2级;P、Q:0.5级;F:0.01HZ 线性范围电压:0~120V/0~264V;电流:0~60A 过载能力2倍额定电流连续工作,20倍额定电流工作1S标配容量12U36I 18U54I 遥信电源DC24V/DC48VDC24V/DC48V遥信输入SOE分辨率1ms 1ms 标配容量72个96个060000可设防抖时间0~60000ms可设信号方式无源/有源遥控输出输出方式功率继电器节点容量AC250V、DC24V、DC48V、DC220V、DC160V;标配容量12组合/分18组合/分性能指标接口类型RS232/485串口、以太网口通信方式标配容量4串口,4网口4串口,4网口支持IEC61870-5-104、IEC61870-5-101、DNP3.0、通信规约MODBUS等通信规约交流电源交流220V,允许偏差-20%~+20%;双路交流电源自动切换功能电源参数后备电源超级电容(10分钟左右);锂电池(2AH至24AH可选);铅酸蓄电池(7AH至24AH可选)2260mm×800mm×600mm(适用于12回路至18回路)标准柜体尺寸2260mm×800mm×600mm(适用于12回路至18回路)、1600mm×800mm×600mm(适用于6回路至12回路)、750mm×600mm×300mm(适用于6回路以下)绝缘耐压IV级电磁兼容IV级可靠性(MTBF)大于50000小时二遥动作DTU与环网柜配套使用。
