配电箱配电柜专项施工方案

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

成套配电柜施工方案

成套配电柜施工方案成套配电柜施工方案一、施工准备工作：1.组建施工团队，明确负责人和各成员的职责，并制定施工计划和进度表。

2.准备施工所需工具、设备和材料，并检查其质量和数量是否符合要求。

3.对施工区域进行清理和标志，确保施工期间的安全和通畅。

4.了解施工现场的环境和安全要求，制定相应的安全措施和应急预案。

二、施工步骤：1.确定配电柜的位置和安装方式，设计相应的基础和支撑结构。

2.按照设计方案进行配电柜的预埋和安装，保证其与电气设备之间的连接牢固可靠。

3.连接配电柜与电源线，确保电力供应的稳定和安全。

4.根据设计要求，安装配电柜的配线和接线模块，确保电路的通畅和互联互通。

5.进行配电柜的接地和绝缘测试，确保其符合国家相关标准和要求。

6.进行配电柜的调试和试运行，检查各个功能是否正常运作。

7.对已安装的配电柜进行检查和清理，消除可能存在的安全隐患和故障。

三、施工注意事项：1.严格按照设计图纸和规范要求进行施工，确保施工质量和安全。

2.在施工过程中，及时沟通和协调各方的工作，避免出现相互影响和冲突。

3.严格遵守电气安全操作规程，做好防火、防爆和防雷等相关工作。

4.施工现场要保持整洁、有序，设立明显的安全警示标志，确保工作人员的安全。

5.对施工过程中出现的问题和难题，及时汇报并寻求解决方案。

6.施工完成后，对施工现场进行清理和检查，确保施工质量和安全达到要求。

四、施工质量控制：1.采用优质的材料和设备，确保施工质量和可靠性。

2.按照设计图纸和规范要求进行施工，避免出现错误和偏差。

3.设置质量检查岗位，对施工过程中的关键环节进行抽查和监督。

4.进行严格的施工记录和验收，确保施工过程和结果的可追溯性。

五、施工进度控制：1.根据施工计划和进度表，合理安排施工人员和材料的供应。

2.进行施工进度的跟踪和报告，及时调整施工方案和资源配置，保证施工进度的顺利进行。

3.对可能影响施工进度的风险和问题，制定相应的应对措施和补救计划。

配电箱安装施工方案

配电箱安装施工方案施工方案：银河城A地块1-2区低层住宅配电箱安装工程概况：本工程为XXX位于沈阳市于洪新城内的住宅项目。

监理单位为XXX，设计单位为XXX。

本工程包括1#、2#、3#、6#、7#、8#、9#、12#、13#、14#、15#、16#、20#、21#、22#、23#、24#、28#、29#、30#、31#、32#、36#、37#、38#低层住宅，使用性质为住宅，结构形式为框架结构，建筑面积为.26平方米，建筑设计使用限为50年，抗震设防烈度为7度，建筑耐火等级为二级。

施工准备：2.1 材料要求2.1.1 铁制配电箱（盘）：箱体应具有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5毫米，不得采用阻燃型塑料板做二层底板。

箱内各种器具应安装牢固，导线排列整齐，压接牢固，应为两部定点厂产品，并有产品合格证。

2.1.2 塑料配电箱（盘）：箱体应具有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8毫米，并有产品合格证。

不得与N线及L线混淆。

同时，在安装过程中应注意保持箱体的水平和垂直度，确保其稳定性和安全性。

3.2.5配电箱（盘）内部的电气元件应按照设计要求正确安装，且应有充足的通风和散热措施。

对于特殊要求的配电箱（盘），如防爆型、防水型等，应按照相应的要求进行安装和使用。

3.2.6在进行配电箱（盘）的组装和安装过程中，应注意保护其表面不受损伤和腐蚀，同时也应注意防止误操作和安全事故的发生。

3.3配电箱（盘）的绝缘摇测：3.3.1在配电箱（盘）安装完成后，应进行绝缘摇测，以确保其绝缘性能符合要求。

绝缘摇测应在配电箱（盘）内部进行，且应按照国家相关标准进行操作。

3.3.2绝缘摇测时，应使用专业的绝缘测试仪器，对配电箱（盘）内部的各个电气元件进行测试，以确定其绝缘电阻值是否符合要求。

测试结果应记录在相应的测试报告中，并及时进行处理和整改。

3.3.3在进行绝缘摇测时，应注意安全操作，避免触电和其他安全事故的发生。

高压成套柜安装施工方案

高压成套柜安装施工方案（一）编制依据1、《配电系统电气装置安装工程施工及验收规范》DL/T 5759-20172、《建筑电气安装工程施工质量验收规范》 GB 50303-20153、《电气装置安装工程电气设备交接试验标准》 GB 50150—20164、《电气装置安装工程接地装置施工及验收规范》 GB 50169—20165、《供配电系统设计规范》 GB 50052—20096、《建设工程施工现场供用电安全规范》GB 50194—20147、《电气装置安装工程质量检验及评定规程》DL/T 5161-20028、《电气装置安装工程电缆线路施工及验收规范》GB 50168-20069、《电气装置安装工程母线装置施工及验收规范》GB 50149-2010（二）高压成套柜安装方案1、施工准备【1】房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定。

【2】房内照明消防设施齐全，接地符合规定要求.【3】偏差<5mm.水平度<1mm/m，全长偏差〈5mm。

基础型钢安装后,其顶部宜高出抹平地面10mm。

,基础型钢与主体接地网的连接牢固，每段两端必须有明显接地.【4】技术准备（1)作业前组织对全体安装人员进行安全技术交底和质量技术交底。

（2）人员组织：施工负责人、技术负责人、安全临护人、质量安全负责人、安装人员、试验人员组织到位。

所有人员分工明确、职责清楚、配合协调。

（3）相关施工工器具,校验仪器已准备到位。

2、高压成套柜安装【1】高压成套柜就位（1）核对图纸、确定柜的编号、摆放顺序和摆放位置。

(2）高压成套柜在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确.（3）由辅助移动工具或人力搬运，按编号顺序进行柜体就位，划定柜眼、套扣，以首面柜为基准向扩展方向定位延伸摆放。

(4）高压成套柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。

（5）高压成套柜组立调整,与基础间采用0.5~1mm垫片进行调整，每处垫片最多不能超过3片，各柜之间应用厂家配备螺栓进行紧固连接.【2】柜体固定（1）以第一台定位盘柜为基准与扩展延伸盘柜用螺栓连接牢固，各柜间连接螺栓力矩符合不同产品型号规定要求。

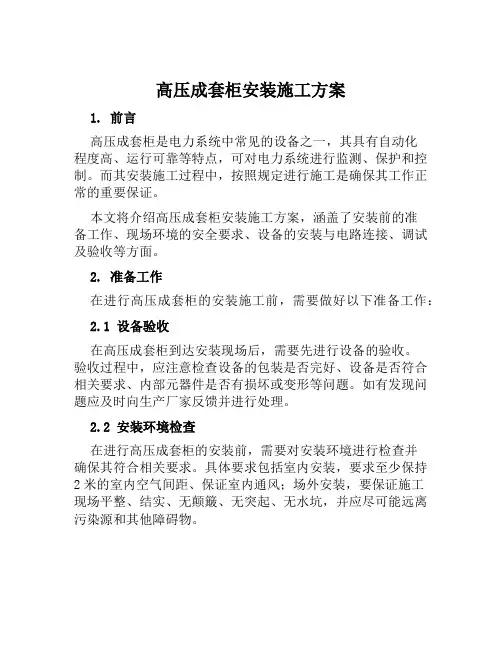

高压成套柜安装施工方案范文

高压成套柜安装施工方案1. 前言高压成套柜是电力系统中常见的设备之一，其具有自动化程度高、运行可靠等特点，可对电力系统进行监测、保护和控制。

而其安装施工过程中，按照规定进行施工是确保其工作正常的重要保证。

本文将介绍高压成套柜安装施工方案，涵盖了安装前的准备工作、现场环境的安全要求、设备的安装与电路连接、调试及验收等方面。

2. 准备工作在进行高压成套柜的安装施工前，需要做好以下准备工作：2.1 设备验收在高压成套柜到达安装现场后，需要先进行设备的验收。

验收过程中，应注意检查设备的包装是否完好、设备是否符合相关要求、内部元器件是否有损坏或变形等问题。

如有发现问题应及时向生产厂家反馈并进行处理。

2.2 安装环境检查在进行高压成套柜的安装前，需要对安装环境进行检查并确保其符合相关要求。

具体要求包括室内安装，要求至少保持2米的室内空气间距、保证室内通风；场外安装，要保证施工现场平整、结实、无颠簸、无突起、无水坑，并应尽可能远离污染源和其他障碍物。

2.3 安全防护措施在高压成套柜安装施工过程中，需要注意施工人员的安全。

应提前做好安全防护措施，并对施工人员进行必要的培训。

安全防护措施主要包括：穿戴符合规定的劳保用品，明确安全责任，进行现场安全巡检。

3. 现场环境要求在高压成套柜安装施工过程中，需要符合以下环境要求：3.1 温度要求高压成套柜安装环境要求温度在-5℃至+40℃范围内，相对湿度不超过85%。

3.2 运输与起重要求高压成套柜在运输与起重过程中需要按照规定进行，保证设备不发生任何受损。

3.3 安装基础要求安装基础要求应牢固可靠，应能承受高压成套柜的重量和工作负荷并保持稳定。

3.4 供电条件高压成套柜运行需要供应电源，供电电源应稳定、电压正常、容量符合要求。

4. 安装与接线高压成套柜安装完成后，需要进行设备的电路连接，具体流程如下：4.1 维修接地在电缆进入高压成套柜前，先进行维修接地。

具体做法是将引入相同电压等级电缆的外露金属部分与接地引线连接，并计入雷电防护接地系统范围。

高低压配电施工组织设计方案

电气装置安装工程施工组织设计一.编制依据GB50500-2013《建设工程工程量清单计价规范》400V低压开关柜及其相关电器应符合下列各现行标准的要求：GB7251 《低压成套开关设备和控制设备》GB14048 《低压开关设备和控制设备》GB7947 《绝缘导体和裸导体的颜色标志》GB/T 16935.1-2008 《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB/T 12747.1-2004 《标称电压1 kV 及以下交流电力系统用自愈式并联电容器》GB13539 《低压熔断器》GB1208-2006 《电流互感器》GB/T 15576-2008 《低压成套无功补偿装置》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB7261-2008 《继电保护和安全自动装置基本试验方法》GB/T5585-2005 《电工用铜、铝及其合金母线》GB50150-2006 《电气装置安装工程电气设备交接试验标准》JBT 8511-2011 《空气绝缘母线干线系统(空气绝缘母线槽)》GB 50147-2010 《电气装置安装工程高压电器施工及验收规范》GB 50254-2014 《电气装置安装工程低压电器施工及验收规范》国家电力公司《电力建设安全健康与环境管理工作规定》《电气装置安装工程电缆线路施工及验收规范》GB50168-92；《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 《电气装置安装工程接地施工及验收规范》GB50169-92；《施工现场临时用电安全技术规范》JGJ46-88；二.施工方案及技术措施（一）.干式变压器安装1.变压器安装前期工作：（1）.安装现场布置：电力变压器大修及组装工作最好在检修室内进行。

没有检修室，则需要选择临时行安装场所，选择在变压器的基础台附近，使变压器就位，也可以在基础台上就地安装，室外现场应有帐篷。

10kV配电安装施工方案

铜鼓山110kV变电站新建工程10kV配电装置安装施工方案重庆电力建设总公司送变电分公司铜鼓山110kV变电站新建工程施工项目部2013年09月15日铜鼓山110kV变电站新建工程10kV配电装置安装施工方案审批表重庆电力建设总公司送变电分公司铜鼓山110kV变电站新建工程施工项目部编制目录一、工程概况及工程量 (1)二、施工进度计划 (1)三、施工顺序方法 (2)四、主要施工机具、材料、人力配置 (3)五、作业步骤及质量标准 (4)六、危险点分析及控制措施 (11)七、安全、文明施工及环境保护措施： (13)八、其它背景资料及注意事项 (14)一、工程概况及工程量（一）工程概况：铜鼓山110kV变电站工程位于重庆市渝北区天宫殿村境内，渝黔高速公路西侧、童家院子立交桥北侧，当地地名叫生基梁，属江北供电局供电片区。

规划规模：主变容量为3×63MVA，电压等级110/10kV；110kV出线6回，双母线接线；10kV出线48回，单母线四分段接线；无功补偿容量3×2×5010kvar。

本期规模：主变容量为2×63MVA；110kV出线4回（出线排序自南向北依次为：江北城Ⅰ线、江北城Ⅱ线、界石堡Ⅰ线、界石堡Ⅱ线、备用Ⅰ、备用Ⅱ），双母线接线；建设110kV #3主变进线及备用Ⅰ、备用Ⅱ出线间隔母线侧隔离开关及接地刀闸；10kV出线32回，单母线分段接线；无功补偿容量2×2×5010kvar。

（二）主要工程量：二、施工进度计划根据现场实际情况及土建施工情况拟定的施工计划如下：三、施工顺序方法1、施工准备1.1 对现场到货材料进行清点，认真核对设备型号、电压、规格应符合设计要求，如有误，应及时向监理及建设单位反映。

设备外观应无损伤、出厂技术资料、合格证、附件等应齐全。

设计图纸齐全，并经过图纸会审。

班组长及技术负责人对现场进行勘察并确定安装方案。

1.2对土建预埋件进行核查，不合格的督促土建单位立即整改。

成套配电柜施工方案

成套配电柜施工方案一、前期准备1.确定施工任务：包括成套配电柜的型号、数量、布置位置和技术要求等。

2.制定施工方案：根据任务要求制定施工方案，明确设计、采购、安装和验收等过程。

3.做好安全措施：如设立施工现场警示标志、布置临时电源、设置安全防护措施等，确保施工过程中的人身安全和设备安全。

4.调拨所需资源：包括施工人员、材料、设备和工具等。

二、施工过程1.设计准备：根据设计图纸和技术要求，检查所需材料和设备是否齐全，并提前准备好施工所需的工具。

2.安装配电柜：根据设计图纸将配电柜固定在指定位置，确保安装牢固和水平。

3.布置电缆：根据设计要求，布置好输入、输出电缆，并按照相关标准进行接地处理。

4.连接电缆：将输入、输出电缆连接至配电柜，并按照设计要求进行线路绝缘处理。

5.安装开关和保护装置：将所需的开关和保护装置安装至配电柜，并按照设计要求进行接线。

6.连接电源：将配电柜与电源连接，并进行电源正常供电测试。

三、防火、防潮和防水处理1.防火处理：根据国家相关标准和规范要求，对配电柜进行防火处理，确保其在火灾发生时可以起到有效的隔热和隔烟作用。

2.防潮处理：对于位于潮湿环境或地下室的配电柜，采取防潮处理措施，确保设备正常运行。

3.防水处理：对于室外或易受雨水浸泡的配电柜，做好防水处理工作，以防止雨水进入设备内部。

四、验收与完工1.施工验收：根据设计要求和相关标准进行配电柜的验收工作，包括设备的外观、功能、接线和接地等方面。

2.装表接电：根据施工验收合格后的配电柜，进行装表接电工作，确保电力系统正常供电。

3.完工汇报：编制施工报告，记录工程过程中的关键环节和技术要点，上报给相关部门。

以上是一份成套配电柜施工方案，包括前期准备、施工过程和验收等环节，对于保证成套配电柜的安全施工和正常运行具有重要意义。

在施工过程中，一定要按照相关标准和规范要求进行操作，确保施工质量和人身安全。

同时，注重与设计人员、监理人员和现场人员的沟通，及时解决技术问题，确保施工顺利进行。

成套高低压柜安装施工方案

一、工程概述本工程为某电力工程项目，涉及高低压配电柜的安装。

工程内容包括高低压配电柜的现场安装、调试、验收等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 材料准备（1）高低压配电柜及附件：包括开关、断路器、继电器、保护器等；（2）电缆、线缆、母线等；（3）安装工具、设备：如扳手、螺丝刀、水平尺、线锯、开孔钻等。

2. 人员准备（1）施工队伍：具备高低压配电柜安装资质的专业施工队伍；（2）技术人员：负责施工方案编制、现场技术指导、质量监督等。

3. 施工现场准备（1）施工场地平整、清洁，具备施工条件；（2）施工区域设置围挡，确保施工安全；（3）施工用电、用水、排水等设施齐全。

三、施工步骤1. 施工前期准备（1）根据设计图纸，核对高低压配电柜型号、规格、数量等；（2）检查材料、设备是否齐全，质量符合要求；（3）组织施工人员学习施工方案、安全操作规程等。

2. 高低压配电柜安装（1）按照设计图纸，确定高低压配电柜的安装位置；（2）根据现场实际情况，进行基础型钢的制作、安装；（3）将高低压配电柜放置在基础型钢上，调整水平、垂直度；（4）连接高低压配电柜内外的电缆、线缆、母线等；（5）检查高低压配电柜的电气连接，确保接触良好；（6）进行高低压配电柜的调试、试验，确保其功能正常。

3. 施工后期工作（1）清理施工现场，确保场地整洁；（2）进行工程验收，确保工程质量符合要求；（3）整理施工资料，包括施工记录、检验报告等。

四、质量控制1. 材料质量控制：确保高低压配电柜及附件、电缆、线缆、母线等材料质量符合国家相关标准；2. 施工过程质量控制：严格按照施工方案、操作规程进行施工，确保施工质量；3. 调试、试验质量控制：对高低压配电柜进行调试、试验，确保其功能正常、性能稳定；4. 工程验收质量控制：按照国家相关标准进行工程验收，确保工程质量符合要求。

五、安全措施1. 施工现场设置围挡，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 严格执行操作规程，确保施工安全；4. 加强施工现场安全管理，预防安全事故的发生。

成套配电柜安装方案

成套配电柜安装方案一、施工准备1、材料要求：（1）配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

（2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（3）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

（4）基础槽钢用10#槽钢，应有产品合格证。

2、主要机具：（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3、作业条件：（1）随土建结构预留好配电柜基础安装位置。

（2）预埋铁架或螺栓时，墙体结构应弹出施工水平线。

（3）安装配电柜时，抹灰、喷浆及油漆应全部完成。

二、安装工序定位放线→基础型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行三、设备开箱检查1、设备和器材到达现场后。

安装和建设单位应在规定期限内，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。

型号、规格应符合设计要求，附件备件齐全。

2、配电柜本体外观应无损伤及变形，油漆完整无损。

配电柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。

3、配电柜二次搬运（1）配电柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。

（2）吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。

（3）在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。

四、基础制作和安装1、设备安装前条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收。

2024年高压配电柜的安装

____年高压配电柜的安装需注意以下几个方面：设计规划、选购材料设备、施工过程、安全措施、验收和维护等。

下面将对每个方面进行详细介绍。

一、设计规划1.1 确定布置方案：根据现场条件和用电需求，确定高压配电柜的安装位置和布置方案。

要考虑到配电柜与其他设备、通道和消防设备的合理配合，并保证操作空间和维护空间的充足。

1.2 运行负荷计算：根据负荷需求，计算系统的额定功率、电流以及出线规格等参数，以便选购合适的高压配电柜。

1.3 确定线路敷设方案：根据现场布线条件和特殊要求，确定高压配电柜的线路敷设方案，包括线缆敷设路径、出线方式等。

二、选购材料设备2.1 选择高压配电柜：根据设计规划确定的参数要求，选择符合国家标准和行业要求的高压配电柜。

要检查设备的品牌、型号、参数以及质量认证等信息。

2.2 选购配套设备：根据现场实际情况和设计要求，选购配套设备，如断路器、熔断器、接地装置等。

要保证设备的质量和品牌的可靠性。

三、施工过程3.1 施工准备：进行必要的施工准备工作，包括现场清理、搭建施工场地、做好安全防护措施等。

3.2 安装高压配电柜：按照设计图纸和相关规范，进行高压配电柜的安装工作，包括固定设备、接线等。

要确保安装的牢固性和正确性。

3.3 安装配套设备：按照设计要求和规范，进行配套设备的安装工作。

要确保设备的正确连接和可靠性。

3.4 调试与测试：进行高压配电柜的电气连接、接地和绝缘测试，确保设备安装正确并满足安全要求。

3.5 完工验收：完成安装后，进行总体验收和检查，包括检查电气连接、设备运行和接地情况等。

四、安全措施4.1 施工期间的安全措施：在施工过程中要做好安全防护工作，包括施工人员佩戴个人防护用品、设置警示标识、确保工地秩序等。

4.2 作业安全措施：在设备安装和调试过程中，要严格遵守安全操作规程，按正确的步骤进行作业，并注意电气事故的防范和应急处理。

五、验收和维护5.1 验收：安装完成后，进行验收确认。

高压配电柜的拆除及安装施工方案

高压配电柜的拆除及安装方案一高压配电柜的拆除1拆除前施工准备a.检查施工所需要的工具及材料是否齐全b.配电间与室外的通道是否畅通，出入盘柜是否宽敞。

否则与业主沟通经过业主同意后拆卸门框。

c.盘柜电缆沟道上铺设钢板。

严防盘柜运输过程中塌陷。

出记录标记原配电柜及线路的柜号和线号标记e.设置防护及确保安全措施（在地板上敷橡胶以免在配电柜移动过程中损坏地板，设置防护隔离带以免误伤他人，我方人员设专人防护并做好防火、防触电、防扎上的防护工作）。

2配电柜拆除阶段a.办理相关作业的工作票。

盘柜内交流、直流电源在电源侧断开并且挂严禁合闸标识牌。

b.拆除盘柜母线室内的所有盘与盘连接的主母线及接地母线。

c.拆除盘柜两段间连接的母线桥。

d.拆除盘柜内所有的电缆连接，做好标识用绝缘胶带做好防护撤到盘柜下面悬挂好。

拆除配电柜底部固定部分。

e.利用撬杠抬高配电柜，使配电柜坐落在准备的滑杠上来移动配电柜，移出盘位用手动液压小车插入盘下推到门处（盘柜移动时，盘柜左右前后安排人员扶持，以防倾倒）。

f.出门时门前垫木板或钢板使室内与室外同一高度，并移动配电柜到室外。

3拆除施工安全注意事项a.所有施工人员必须进行进场前安全培训b.所有施工人员必须按规定佩戴好劳保用品c.遵守各种电气设备安装操作规程，注意安全用电d.临时用电的电源线绝缘性应符合要求，使用不能超载，以防引发火灾e.现场施工标准化管理，施工材料、机具不准乱堆放，确保现场整洁文明二高压配电装置安爰1安装前必须具备的条件原盘柜拆除后、盘底座的防腐及涂刷相应的防腐漆，接地线的恢复。

与盘、柜安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的规定；a.屋面、楼板施工完毕，不得有渗漏。

b.墙壁粉刷完毕，地面二次抹面结束。

C.预埋件及预留孔符合设计要求，预埋件牢固。

让室内清理干净，门窗齐全并上锁。

e.有可能损坏已安装设备或设备安装后不能进行的装饰工作全部结束。

成套配电柜、控制柜安装方案

成套配电柜、控制柜安装方案1、施工准备(1)、设备型号、规格应符合设计要求，设备应有合格证和随带的技术文件，有生产许可证编号和安全认证标志，不间断电源柜应有出厂试验记录。

(2)、设备外观：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊现象，柜体表面涂层完整，无明显碰撞现象。

(3)、安装使用的材料：型刚应无明显锈蚀，并有材质证明。

镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓等齐全。

(4)、主要安装机具：台钻、电锤、手电钻、砂轮切割机、角向磨光机、电焊机、钢锯，扳手、克丝钳、改锥、水平仪、兆欧表、万用表、钢卷尺、塞尺、兆欧表、高压测试仪器线坠等。

2、施工方法(1)、开箱检查：按照设备请单、施工图纸及设备的动技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整：柜内电器装置及元件、器件齐全，无损伤。

做好检查记录。

(2)、设备运输：设备搬运由起重工作业，电工配合。

根据设备的重量、外形距离长短可采用汽车、汽车吊配合运输。

(3)、基础型钢安装：①按图纸要求预制加工基础型钢架，并刷好防锈漆，将预制好的基础型钢架放在预埋铁上土楼面上，用水准仪或水平尺找平找正。

找平时需用垫片的地主最多不能超过三片。

然后将型钢架、预埋铁、垫片用电焊焊牢。

土建配合用混凝土或水泥砂浆按设计要求抹平，同时把型钢底面的空隙用水泥砂浆灌筑密实。

②基础型钢与地线连接：基础型钢安装完毕后，将室外地线分别引入室内与基础型钢的两端焊牢，焊接面为扁钢宽度的2倍，然后将基础型钢刷两遍灰漆。

(4)、配电柜安装按施工图纸的布置，按顺序将柜放在基础型钢上，找平、找正,柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。

(5)、二次线连接：按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。

按图纸敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上，一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不准有断股。

电气工程高低压柜安装施工方案

1.6 高压柜安装施工方案1 工艺流程：2盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。

3盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施，必要时可将装置性设备和易损元件拆下单独包装运输。

当产品有特殊要求时，尚应符合产品技术文件的规定。

4 盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。

对有特殊保管要求的装置性设备和电气元件，应按规定保管。

5 采用的设备和器材，必须是符合国家现行技术标准的合格产品，并有合格证件。

设备应有铭牌。

6 设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：（1）包装及密封良好。

（2）开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。

（3）产品的技术文件齐全。

（4）按本规范要求外观检查合格。

7 与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工，应符合下列要求：（1）与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应满足其要求。

（2）设备安装前建筑工程应具备下列条件：a.屋顶、楼板施工完毕，不得渗漏；b.结束室内地面工作，室内沟道无积水、杂物；c.预埋件及预留孔符合设计要求，预埋件应牢固；d.门窗安装完毕；e.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。

（3）对有特殊要求的设备，安装调试前建筑工程应具备下列条件：a.所有装饰工作完毕，清扫干净；b.装有空调或通风装置等特殊设施的，应安装完毕，投入运行。

8 安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。

9 盘、柜的施工及验收，除按本规范规定执行外，尚应符合国家现行的有关标准规范的规定。

10 基础型钢的安装应符合下列要求：（1）允许偏差应符合下表的规定。

（2）基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。

成套配电柜安装施工方案

成套配电柜安装施工方案1. 引言成套配电柜作为一个重要的电气设备，主要用于电力系统中的配电、控制和保护功能。

它主要通过集中控制和保护电气设备，提供稳定可靠的电力供应，保障电力系统的安全和正常运行。

本文档将介绍成套配电柜的安装施工方案，包括前期准备工作、设备安装、线路连接以及测试调试等内容。

2. 前期准备工作在安装成套配电柜之前，需要进行以下准备工作：2.1 确定安装位置根据工程需要和设计要求，确定成套配电柜的安装位置。

通常情况下，成套配电柜应安装在通风好、无烟尘、温度湿度适宜的室内空间。

2.2 安全检查在进行任何施工工作之前，需要对安装位置周围的环境进行安全检查，排除可能存在的危险因素。

2.3 工具和设备准备准备安装成套配电柜所需的工具和设备，确保施工过程中能顺利进行。

3. 设备安装设备安装是成套配电柜施工的核心环节，需要按照设计图纸和安装规范进行操作。

3.1 搬运和安装柜体根据实际情况，选取合适的搬运工具和方法，将成套配电柜搬运至安装位置。

在安装位置上进行水平校正，并根据设计要求进行固定。

3.2 安装电器元件根据设计图纸，将配电柜内的电器元件进行安装。

注意安装位置的选择和安装方法的正确性，确保元件的固定牢固可靠。

3.3 连接线路根据配电柜的接线图，将线缆按照相应规范进行连接。

确保线缆的正确接地，并注意电气设备的相对位置和布线方式。

3.4 安装门锁和防护罩在配电柜安装完成后，安装门锁和防护罩，确保成套配电柜的安全和可靠性。

4. 线路连接线路连接是成套配电柜安装的重要环节，需要按照规范进行操作。

4.1 电源连接根据设计要求，将电源线按照正确的相位和规范进行连接。

注意线缆的压紧和绝缘情况，确保电源的安全供应。

4.2 外部设备连接根据配电柜的实际用途和设计要求，将外部设备的线缆按照接线图进行连接。

确保连接稳定可靠，并对连接头进行必要的防护。

5. 测试调试安装完成后，需要对成套配电柜进行测试调试，确保其正常工作。

高压电气系统施工方案

项目安装工程高压电气系统施工方案工程公司年月一．编制依据1. 《电气装置安装工程母线装置施工及验收规范》GBJl49-902. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ—148—90)3. 《电气装置安装工程高压电气施工及验收规范》GBJ147-904. 《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-925. 《电气装置安装工程旋转电机施工及验收规范》GB50170-926. 《电气装置安装工程接地装置施工及验收规范》GB50169-927. 《电气装置安装工程电气照明装置施工及验收规范》GBJl48-908. 《电气装置安装工程电缆线路施工及验收规范》GB50168-929. 《电气装置安装工程盘、柜及二次结线施工及验收规范》GB50171-9210. 《电气装置安装工程电气设备交接试验标准》GB50150-9111. 《建筑工程施工现场供用电安全规范》GBS0116-9812. 《建筑安装工程质量检验评定标准》GBJ303-8813. 国家标准图集14. 中国成达工程公司电气施工图二．工程说明及特点本项目由工程公司承担设计。

施工图设计中、、、、、都设有变配电室。

由总变电站10KV高压柜配电至各工段配电变压器降压至400V后通过低压开关柜向各用电设备供电。

高压变配电设备安装施工主要包括成套电力变压器安装、高压开关柜安装、高压母线桥安装、电缆敷设、电气调试等工作。

本方案主要针对高压电气系统的特点进行施工技术措施的编制，对于人力资源、施工总平面图等全局性的工作安排由施工组织总设计进行部署。

三．施工方法及技术措施10KV配电变压器及附件安装1．变压器在运输或装卸前，应该核对高、低压侧方向，避免安装时调换方向发生困难。

2．变压器在搬运中不应有冲击或碰撞，机械牵引时变压器受力均匀，平稳前进。

进入变电所时，倾斜不应超过15°，机械牵引变压器的钢丝绳必须围在油箱四角，并垫橡皮或木块加以保护，但绝不允许围绕在油管上。

(完整版)高低压开关柜配电箱安装工程施工方案

高低压开关柜配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
