齿轮公法线长度的计算公式
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/78a43d3da45177232f60a2e6.png)
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/4b81e6b2f78a6529657d5336.png)
}模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df==m=da-2h=%齿顶高ha ha=m=p/π齿根高hf hf=齿高h h=齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+公法线长度w w=m[+]&13-1 什么是分度圆标准齿轮的分度圆在什么位置上13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a= mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h = mm,试判断这两个齿轮能否正确啮合传动13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角~=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合为什么此时的顶隙(径向间隙)C是多少13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m= mm,压力角=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al= mm,齿数z1=29。
现要求设计一个大齿轮与其相啮合,传动的安装中心距a=145 mm,试计算这对齿轮的主要参数及大齿轮的主要尺寸。
13-8 某标准直齿圆柱齿轮,已知齿距p= mm,齿数z=25,正常齿制。
实验 齿轮公法线长度偏差测量_学生用
![实验 齿轮公法线长度偏差测量_学生用](https://img.taocdn.com/s3/m/89dde9d9c1c708a1284a44cc.png)
取测量次数 n=5
序号(均匀测量)
1 2 3 45
测量记录
公法线局部实际长度(mm)
4.适用性结论
1)求实测数据的最大值 Wmax 和最小值 Wmin,算出公法线长度变动量 ∆Fbn=Wmax–Wmin。 根据合格条件 ∆Fbn≤Fbn,进行判断
2)求实测数据平均值,得公法线平均长度W 。算出公法线长度偏差 ∆Ebn=W -W 公
30 4
7526
42 5
8728
19 3
6464
31 4
7666
43 5
8868
20 3
6604
32 4
7806
44
5
13.9008
21 3
6744
33 4
7946
45
6
16.8670
22 3
6884
34 4
8086
46 6
8881
23 3
7024
35 4
10.8226
47 6
8950
24 3
7165
当α f =200,变位系数 ξ=0 时,则W = m[1.476(2n −1) + 0.014Z ], n = 0.111Z + 0.5
W 和 n 值也可以从表 1 查出。
2. 按公法线长度的公称尺寸组合量块。 3. 用组合好的量块组调节固定卡脚 3 与活动卡脚 6 之间的距离,使指示表 8 的指针压 缩一圈后再对零。然后压紧按钮 10,使活动卡脚退开,取下量块组。 4. 在公法线卡规的两个卡脚中卡入齿轮,沿齿圈的不同方位测量 4—5 个以上的值(最 好测量全齿圈值)。测量时应轻轻摆动卡规,按指针移动的转折点(最小值)进行读数。读 数的值就是公法线长度偏差。 5. 将所有的读数值平均,它们的平均值即为公法线长度偏差 ∆Ebn。 按齿轮图样标注的技术要求,确定公法线长度上偏差 Ebns、和下偏差 Ebni,并判断被测 齿轮的适用性。
齿轮各参数计算公式

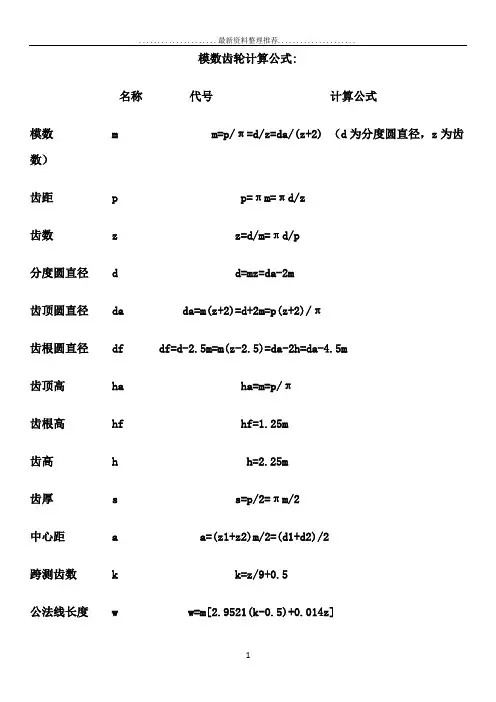

![齿轮各参数计算公式](https://img.taocdn.com/s3/m/c618cc3baeaad1f347933fa5.png)
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角α=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h =22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角α=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/dd0d42e380eb6294dd886c4a.png)
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角α=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h =22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角α=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
圆柱齿轮公法线计算公式
![圆柱齿轮公法线计算公式](https://img.taocdn.com/s3/m/421103e26e1aff00bed5b9f3f90f76c661374c6d.png)
圆柱齿轮公法线计算公式圆柱齿轮公法线计算公式本文将介绍圆柱齿轮公法线计算所涉及的相关公式,并通过实例进行说明。
公法线计算公式在圆柱齿轮设计中,公法线是指两个相邻齿轮齿面接触点连线之间的直线。
公法线计算公式如下:•模数(m)公式:m = π * d / z其中,m表示模数,d表示齿轮直径,z表示齿数。
•齿顶圆直径(d_t)公式:d_t = d + 2m齿顶圆直径用于计算圆柱齿轮的齿面接触。
•插齿深(h_a)公式:h_a = * m插齿深是齿高(齿顶到齿槽底部的距离)的一部分,用于计算齿面接触。
•齿根圆直径(d_f)公式:d_f = d -齿根圆直径用于计算齿面接触。
•齿高(h)公式:h = * m齿高是齿顶到齿底的距离,用于计算齿面接触。
公式应用示例以一个圆柱齿轮系统为例,齿数分别为齿轮1(z1)为20,齿轮2(z2)为30,模数(m)为2。
现在计算这两个齿轮的公法线。
根据上述公式,先计算模数(m):m = π * d / z对于齿轮1,d_1 为(z1 * m):d_1 = z1 * m = 20 * 2 = 40对于齿轮2,d_2 为(z2 * m):d_2 = z2 * m = 30 * 2 = 60根据齿顶圆直径公式,计算齿顶圆直径(d_t):d_t1 = d_1 + 2m = 40 + 2 * 2 = 44d_t2 = d_2 + 2m = 60 + 2 * 2 = 64通过上述计算,我们得到了齿轮1和齿轮2的齿顶圆直径。
接下来,根据插齿深公式,计算插齿深(h_a):h_a = * m = * 2 =通过计算,我们得到了齿轮1和齿轮2的插齿深。
再根据齿根圆直径公式,计算齿根圆直径(d_f):d_f1 = d_1 - = 40 - * 2 = 35d_f2 = d_2 - = 60 - * 2 = 55通过计算,我们得到了齿轮1和齿轮2的齿根圆直径。
最后,根据齿高公式,计算齿高(h):h = * m = * 2 =通过计算,我们得到了齿轮1和齿轮2的齿高。
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/e644dfec28ea81c758f578fc.png)
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角?=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al =240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角?=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角?=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/ca9e66fcf71fb7360b4c2e3f5727a5e9856a2733.png)
齿轮各参数计算公式模数齿轮计算公式:名称代码计算公式模数mm=p/π=d/z=da/(z+2)(d为分度圆直径,z为齿数)齿距pp=πm=πd/z齿数zz=d/m=πd/p分度圆直径dd=mz=da-2m齿顶圆直径dada=m(z+2)=d+2m=p(z+2)/π齿根圆直径dfdf=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高haha=m=p/π齿根高hfhf=1.25m齿高hh=2.25m齿厚ss=p/2=πm/2中心距aa=(z1+z2)m/2=(d1+d2)/2跨测齿数kk=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]13-1什么是毕业圈?标准齿轮的分度圆在哪里?13-2一渐开线,其基圆半径rb=40mm,试求此渐开线压力角?=20°处的半径r和曲率半径ρ的大小。
13-3有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径da=106.40mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4对于两个标准正齿轮,测量的齿数ZL=22和Z2=98,小齿轮顶圆直径DAL=240mm,大齿轮的全齿高H=22.5MM。
试着判断两个齿轮是否能正确啮合和驱动?13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5mm,压力角?=20°。
如果安装为“=250mm”的齿轮传动,能否实现无齿隙啮合?为什么?此时顶部间隙(径向间隙)C为多少?13-6已知C6150车床主轴箱中有一个外啮合标准直齿圆柱齿轮,齿数Z1=21,Z2=66,模数M=3.5mm,压力角?=20°,正常牙齿。
尽量确定齿轮副的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7众所周知,标准渐开线直齿轮的顶圆直径为dal=77.5mm,齿数Z1=29。
现在需要设计一个与之啮合的大齿轮,变速器的安装中心距为a=145mm。
齿轮公法线长度 计算
![齿轮公法线长度 计算](https://img.taocdn.com/s3/m/38f76b7c4b73f242336c5fdb.png)
公法线长度计算以此次320改造为例,Ⅰ齿Step1. 跨测齿数k《机修手册》第一卷(下册)P11-152表11-6-3 公法线长度跨测齿数k 的计算公式0.111110.5=0.11111360.55k Z =+⨯+≈(四舍五入)Step2. 公法线长度W《机修手册》第一卷(下册)P11-156表11-6-5 直齿轮公法线长度根据跨测齿数k=5和齿轮齿数Z=36,查上表,得到模数m=1,压力角=20αo 的公法线长度5=13.7888W ;那么模数m=7的公法线长度5=7W =96.5216W ⨯。
Step3. 最终公法线长度W 及公法线长度公差0min =()sW n SS T W W F j E ----最终公法线①. 《机修手册》第一卷(下册)P11-264表11-9-25 公法线长度变动公差W F 值根据精度等级:6级精度;分度圆直径区间:125252400<≤mm 。
查得:0.025W F mm =。
②. 《机修手册》第一卷(下册)P11-265表11-9-27 最小法向极限侧隙min n j根据侧隙种类:d 类;中心距231a =,180231250<≤mm 。
查得:min 0.072n j mm =。
③. 《机修手册》第一卷(下册)P11-267表11-9-29 齿厚上偏差ss E根据侧隙种类:d 类;法向模数m=7,1710≤≤;分度圆直径区间:250252315<≤mm ;精度等级:6级精度。
查得:0.063ss E mm =。
④. 《机修手册》第一卷(下册)P11-269根据精度等级:6级精度;法向模数m=7,1710≤≤;分度圆直径区间:250252315<≤mm 。
查得:0.080S T mm =。
那么:0min =()s W n SS T W W F j E ----最终公法线00.0800.08=(96.520.0250.0720.063)96.36W -----=。
齿轮公法线测量方法及计算公式
![齿轮公法线测量方法及计算公式](https://img.taocdn.com/s3/m/022303f9f424ccbff121dd36a32d7375a417c6cb.png)
齿轮公法线测量方法及计算公式嘿,咱今儿就来聊聊齿轮公法线测量方法和计算公式这档子事儿!你说齿轮啊,那可真是机械世界里的小精灵,别看它个头不大,作用可大着呢!就像咱生活中的各种小物件,虽小却不可或缺。
那要怎么知道这齿轮是不是合格呢,这就得靠公法线测量啦!测量齿轮公法线,就好比给齿轮来个全面体检。
咱得先准备好工具,就像医生要有听诊器一样。
然后呢,把齿轮放好,找准测量的位置,这可得仔细着点儿,不能马虎。
你想想,要是找错了地方,那不就跟医生看错了病一样嘛!具体咋测呢?哎呀,其实也不难。
就是用专门的量具,沿着齿轮的齿廓,轻轻地卡一下,读出数值来。
这过程就跟咱平时量身高似的,得站直了,量出来才准呢!那计算公式呢,就像是解开谜题的钥匙。
通过这个公式,咱就能把测量出来的数据转化成有用的信息。
比如说,判断这个齿轮是不是符合标准呀,能不能正常工作呀。
举个例子吧,就好比你有一堆积木,你得按照一定的规则去搭,才能搭出漂亮的城堡。
这公式就是那个规则,让一切都有条不紊。
你可别小看这测量和公式,它们可是保证机器正常运转的关键呢!要是没测好,齿轮出了问题,那机器可不就闹脾气啦,说不定还会罢工呢!想象一下,要是汽车的齿轮出了问题,那车还能跑吗?肯定得抛锚在路上啦!所以啊,这齿轮公法线测量和计算公式,那可真是马虎不得。
咱再深入说说这公式,它就像一个神奇的魔法咒语,能把复杂的数据变得清晰明了。
通过它,咱能知道齿轮的各种参数,就像了解一个人的性格特点一样。
而且啊,这测量和计算可不是一锤子买卖,得反复去做,就像咱每天都要吃饭一样。
只有这样,才能保证齿轮一直健康,机器一直正常工作。
总之呢,齿轮公法线测量方法和计算公式就像是机械世界的秘密武器,掌握了它们,咱就能让齿轮乖乖听话,为我们服务啦!你说是不是很有意思呢?别小瞧这小小的齿轮和它们的测量计算方法,这里面的学问可大着呢!。
齿轮公法线上下偏差计算公式
![齿轮公法线上下偏差计算公式](https://img.taocdn.com/s3/m/75560470915f804d2b16c1e8.png)
齿轮公法线上下偏差计算公式公法线平均长度上偏差Ews=Es*scosа-2e*sinа,公法线平均长度下偏差Ews=Esi*cosа+2e*sinа,公法线平均长度公差:Tw=Ts*cosа-4esinа,1、式中2e为齿轮一转内最大的几何偏心量,为ΔFr2e=ΔFr=KFr,根据国标取K=,式中Fr齿圈径向跳动公差有精度等级和分度圆直径决定(你未给出分度圆直径及应用,所以我没办法给你准确数,你自己查表)。
2、式中α为压力角,标准渐开线圆柱齿轮α=20°3、式中Ess和Esi为齿轮齿厚上偏差和下偏差,通常齿轮副,两齿轮的Ess 相同,Ess=fa*tagа+(jn min+J)/2cosа①式中fa为齿轮副中心距极限偏差,②式中jn min为齿轮副公法线方向极限侧隙,叫作法向极限侧隙,jn min=jn1+jn2jn1=a(α1Δt1+α2Δt2)*2sinа(单位mm)a---齿轮副中心距α1,α2---线膨胀系数(45#钢齿:*10^-6,铸铁箱体:*10^-6)Δt---工作温升(相对于20℃)脚注1为齿轮,脚注2为壳体jn2=K*mn (单位um)mn---法向模数系数K---5~10(油池润滑)10(V<10m/s)齿轮线速度(喷油润滑)20(10<V<25)30(25<v<60)30~50(V>60)Esi=Ess+TsTs=(Fr^2+br^2)^1/2*2tagαFr---齿圈径向跳动(查表)br---切齿径向进刀公差(查表)4、小结要得到公法线长度上下偏差必须根据应用环境来确定精度等级,有三组公差精度分别为:运动精度、平稳性精度、接触精度,示例一、7-6-6GM、示例二、7FL第一个示例表示运动精度7,平稳性精度和接触精度6,G和M代表齿厚上下偏差分别为-6fpt和-20fpt(买本书或下载齿轮手册上面有标准),fpt查表得,它属平稳性精度参数,第二个示例表示三组公差精度都为7,其他同上,只是齿厚公差带偏上一点了,F=-4fpt,L=-16fpt。
齿轮各参数计算公式知识讲解
![齿轮各参数计算公式知识讲解](https://img.taocdn.com/s3/m/b6b207278762caaedd33d4d9.png)
齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角 =20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m =3.5 mm,压力角α=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
齿轮各参数计算公式
![齿轮各参数计算公式](https://img.taocdn.com/s3/m/38668b86866fb84ae45c8da1.png)
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角α=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h =22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角α=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
变位齿轮的公法线长度这样计算是不合理的
![变位齿轮的公法线长度这样计算是不合理的](https://img.taocdn.com/s3/m/c03167731fd9ad51f01dc281e53a580216fc504d.png)
变位齿轮的公法线长度这样计算是不合理的 中煤北京煤机公司退休职工 周万峰大家知道,凡计算公法线长度,首先应该计算出跨齿数k ,然后才能计算跨k 个齿的公法线长度,否则公法线长度是无法计算出来的。
然而在一本教学参考书(3所高校合编)上却是将公法线长度计算出来之后,再来确定跨齿数。
由于计算方法本末倒置,结果跨齿数与公法线长度并不匹配。
现将该书的这个例题全文抄录于下,看看它是怎样计算的。
“[例1——9] 试计算〔例1——4〕一对变位齿轮的公法线长度。
已知mm m 7=,151=Z 、42.0=x ;442=Z 、2.02-=x ,020=α。
(1)计算非变位齿轮的公法线长度根据表1——22(表1——22正是标准齿轮020 1==α、m 的公法线长度表——笔者)查得*W 值计算k W mm mW W k k 4681.326383.4711=⨯==*, mm W m W k k 3056.979008.137 22=⨯==*。
(2)确定变位齿轮公法线长度的附加量由表1——23查得当94.2742.01=⨯=m x 时,0111.2sin 21=αm x , 当4.172.02-=⨯-=m x 时,9576.0sin 22-=αm x 。
(3)计算变位齿轮的公法线长度 按式(1——109)计算'kW 为 mm m x W W k k 48.340111.24681.32sin 2111=+=+='α , mm m x W W k k 35.969576.03056.97sin 2222=-=+='α 。
(4)确定跨齿数由图1——81查得 5k 321==,k 。
”从该例题的计算方法可以看出几个问题:第一、该例题的计算顺序是本末倒置的。
它是算出公法线长度后再来由图查出跨齿数 k 。
然而事先没有跨齿数k ,公法线长度mm W k 48.341='和mm W k 35.962='是怎么计算出来的呢?题中的“4.6383”和“13.9008”是什么意思?这两个数是怎么来的?看来书的编者们是不甚了了的。
