信噪比计算公式及举例信噪比(Signal-to-Noise Ratio,SNR)是以分贝(dB)为单位来衡量信号强度与噪声强度之间的比值。

它用于衡量信号的质量,即信号与噪声的比例。

信噪比的计算公式如下:SNR = 10 * log10(Ps / Pn)其中Ps表示信号的功率,Pn表示噪声的功率。

由于SNR的单位是分贝,所以计算出来的结果是以分贝为单位的。

举例来说明信噪比计算公式的应用:假设有一个音乐录音室,录音师想要测试录音设备的信噪比。

他在录音室里播放一段随机噪声,然后将麦克风放在录音室中央,并调整录音设备的音量,以使录音设备捕捉到的信号尽可能接近噪声的强度。

首先,录音师测量麦克风接受到的信号的功率。

假设测得的信号功率为2瓦(W)。

然后,录音师测量未经处理的原始噪声的功率。

假设测得的噪声功率为0.02瓦(W)。

将上述值代入信噪比计算公式中,可以得到:SNR = 10 * log10(2 / 0.02)计算得到的结果为SNR = 10 * log10(100) = 20 dB。

这意味着在麦克风接收到的信号中,信号的强度是噪声的强度的100倍。

在这种情况下,信噪比为20dB,表示信号的质量较高。

信噪比的应用不仅限于音频领域,还可用于其他类似的领域,如无线通信、电子设备、图像处理等。

另外,信噪比还可以用于衡量数字系统的性能。

在数字系统中,信号通常被数字化,噪声会通过抽样和量化等过程引入系统中。

在这种情况下,信噪比衡量的是数字信号和数字噪声之间的比例。

根据信噪比的计算公式,可以模拟或计算数字信号在系统中的质量。

总之,信噪比是一种用于衡量信号与噪声之间比例的指标,它在各种领域都有广泛应用。

正确计算和评估信噪比,有助于提高信号的质量和系统的性能。

信噪比的计算公式

信噪比的计算公式

信噪比的计算公式信噪比(Signal-to-Noise Ratio,SNR)是衡量信号与噪声强度之比的物理量。

在无线通信领域中,信噪比是一项非常重要的指标,它可以描述信号传输的质量和可靠性。

信噪比的计算公式如下:SNR = 10*log10(Ps/Pn)其中,SNR为信噪比,Ps为信号的功率,Pn为噪声的功率。

噪声通常是由于环境干扰、电器杂音、电磁波干扰等引起的。

信号可以是语音、图像、数据等电信号的形式。

信噪比可以衡量信号强度和噪声强度的差异,以判断信号是否能够被正确接收解码。

信噪比通常以分贝(dB)为单位来表示,使用对数形式可以更好地描述信号的变化范围。

分贝是一种常见的衡量单位,它可以将两个物理量之间的比率转换为以对数为基础的单位。

在实际应用中,计算信噪比需要对信号和噪声进行测量。

信号功率的测量可以通过信号源的输出功率来得到。

噪声功率的测量则需要在没有信号输入的情况下测量系统的输出功率,并减去系统的噪声功率。

不同类型的通信系统和设备有不同的信噪比要求。

在无线通信中,信噪比的要求取决于所使用的调制方式、传输距离、接收机灵敏度等因素。

通常情况下,信噪比越高,信号的质量越好,通信的可靠性也越高。

在数字通信系统中,信噪比对数据的影响非常显著。

当信噪比较低时,传输的数据容易受到误码的影响,导致接收端无法正确解码。

因此,在设计数字通信系统时,需要考虑适当的信噪比要求,以确保数据的可靠传输。

信噪比还有一种常见的表示方法,即误码率(Bit Error Rate,BER)。

误码率表示在传输过程中,接收端错误解码的比例。

信噪比和误码率之间存在一种数学关系,可以通过一些统计模型进行精确计算。

总之,信噪比是衡量信号与噪声强度之比的物理量。

它对无线通信系统的性能和可靠性有着重要影响。

通过计算信号的功率和噪声的功率,可以得到信噪比的数值。

在实际应用中,信噪比的要求取决于通信系统的具体需求,需要权衡不同因素来确定合适的数值范围。

AWGN信道中的信噪比估计算法

AWGN信道中的信噪比估计算法

AWGN信道中的信噪比估计算法一、本文概述本文旨在探讨和分析在加性白高斯噪声(AWGN)信道中的信噪比(SNR)估计算法。

AWGN信道是一种理想的通信信道模型,其中噪声是加性的、白色的,并且服从高斯分布。

在实际的无线通信系统中,SNR是一个关键的参数,它直接影响到通信系统的性能和可靠性。

因此,准确地估计SNR对于优化系统性能、提高通信质量和实现可靠的数据传输至关重要。

本文将首先介绍AWGN信道的基本概念和特性,包括噪声的统计特性和其对信号的影响。

随后,将详细讨论几种常用的SNR估计算法,如基于统计特性的估计算法、基于信号处理的估计算法以及基于机器学习的估计算法等。

这些算法各有优缺点,适用于不同的应用场景和信道条件。

本文还将对这些SNR估计算法的性能进行评估和比较,包括它们的估计精度、计算复杂度以及鲁棒性等方面。

通过仿真实验和理论分析,我们将揭示各种算法在不同SNR水平和信道条件下的表现,并为实际应用中的SNR估计提供有益的参考和指导。

本文还将探讨SNR估计算法在无线通信系统中的应用,如信道编码、调制解调、信号检测等方面。

通过合理的SNR估计,可以有效地提高通信系统的性能,实现更可靠的数据传输和更高的频谱效率。

本文将对AWGN信道中的SNR估计算法进行全面而深入的探讨,旨在为无线通信领域的研究和实践提供有益的参考和启示。

二、AWGN信道中的信噪比估计方法概述在加性白高斯噪声(AWGN)信道中,信噪比(SNR)估计是一项关键任务,它对于无线通信系统的性能优化、错误控制以及信号恢复等方面具有重要影响。

SNR估计的准确性直接影响到接收机的性能,因此,开发高效、准确的SNR估计算法一直是无线通信领域的研究热点。

在AWGN信道中,SNR通常定义为信号功率与噪声功率的比值。

由于噪声是白噪声,即其功率谱密度在所有频率上都是恒定的,因此SNR可以简化为信号幅度与噪声幅度的比值。

然而,在实际通信系统中,由于信号受到多种干扰和失真的影响,准确估计SNR变得十分困难。

信噪比概念

信噪比概念

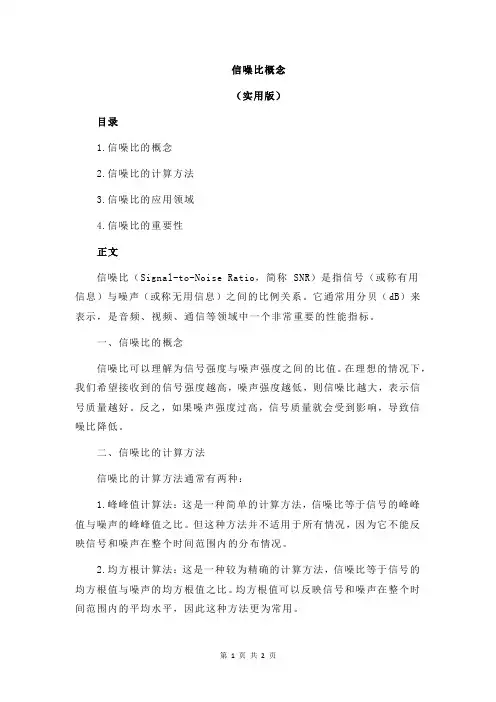

信噪比概念(实用版)目录1.信噪比的概念2.信噪比的计算方法3.信噪比的应用领域4.信噪比的重要性正文信噪比(Signal-to-Noise Ratio,简称 SNR)是指信号(或称有用信息)与噪声(或称无用信息)之间的比例关系。

它通常用分贝(dB)来表示,是音频、视频、通信等领域中一个非常重要的性能指标。

一、信噪比的概念信噪比可以理解为信号强度与噪声强度之间的比值。

在理想的情况下,我们希望接收到的信号强度越高,噪声强度越低,则信噪比越大,表示信号质量越好。

反之,如果噪声强度过高,信号质量就会受到影响,导致信噪比降低。

二、信噪比的计算方法信噪比的计算方法通常有两种:1.峰峰值计算法:这是一种简单的计算方法,信噪比等于信号的峰峰值与噪声的峰峰值之比。

但这种方法并不适用于所有情况,因为它不能反映信号和噪声在整个时间范围内的分布情况。

2.均方根计算法:这是一种较为精确的计算方法,信噪比等于信号的均方根值与噪声的均方根值之比。

均方根值可以反映信号和噪声在整个时间范围内的平均水平,因此这种方法更为常用。

三、信噪比的应用领域信噪比在许多领域都有重要的应用,如音频、视频、通信等。

1.在音频领域,信噪比是衡量音频设备性能的一个重要指标。

例如,在音响设备中,信噪比越大,表示音响设备的音质越好。

2.在视频领域,信噪比也是衡量视频质量的一个重要指标。

例如,在电视信号中,信噪比越大,表示电视画面的质量越高。

3.在通信领域,信噪比是衡量通信系统性能的一个重要指标。

例如,在无线通信中,信噪比越大,表示信号质量越好,通信效果越佳。

四、信噪比的重要性信噪比在各个领域中都有着重要的作用。

在音频、视频和通信系统中,提高信噪比可以有效提高信号的质量和性能。

有关信噪比计算方法

有关信噪比计算方法

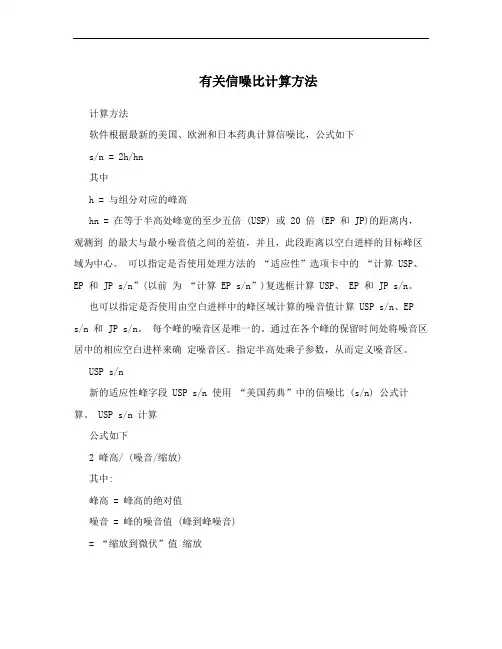

有关信噪比计算方法计算方法软件根据最新的美国、欧洲和日本药典计算信噪比,公式如下s/n = 2h/hn其中h = 与组分对应的峰高hn = 在等于半高处峰宽的至少五倍 (USP) 或 20 倍 (EP 和 JP)的距离内,观测到的最大与最小噪音值之间的差值,并且,此段距离以空白进样的目标峰区域为中心。

可以指定是否使用处理方法的“适应性”选项卡中的“计算 USP、EP 和JP s/n”(以前为“计算EP s/n”)复选框计算 USP、 EP 和 JP s/n。

也可以指定是否使用由空白进样中的峰区域计算的噪音值计算 USP s/n、EP s/n 和 JP s/n。

每个峰的噪音区是唯一的。

通过在各个峰的保留时间处将噪音区居中的相应空白进样来确定噪音区。

指定半高处乘子参数,从而定义噪音区。

USP s/n新的适应性峰字段 USP s/n 使用“美国药典”中的信噪比 (s/n) 公式计算。

USP s/n 计算公式如下2 峰高/ (噪音/缩放)其中:峰高 = 峰高的绝对值噪音 = 峰的噪音值 (峰到峰噪音)= “缩放到微伏”值缩放缺省情况下,软件将 USP s/n 值报告为 6 位精度,不采用科学计数法也没有单位。

用于计算 USP s/n 的噪音值将根据“使用空白进样中位于峰区域内的噪音”选项的状态来确定:• 选中该选项时,软件用空白进样中所确定的峰到峰噪音计算每个峰的噪音值。

该值针对单个空白进样的相同通道中的区域进行计算。

此区域以峰保留时间为中心,宽度等于半高处峰宽乘以 USP 噪音区的半高处乘子值。

软件在结果中将此噪音值报告为 USP 噪音。

缺省情况下,软件将该值报告为 6 位精度,不采用科学计数法,单位为“图单位”。

• 清除该选项后,软件将使用结果的峰到峰噪音值;不使用空白进样计算噪音。

在处理方法的“噪音和漂移”选项卡中,指定此区域的开始和结束时间。

在处理方法的“适应性”选项卡上,“USP s/n 噪音区的半高处乘子”字段的范围在 1 到 99 之间,缺省为 5。

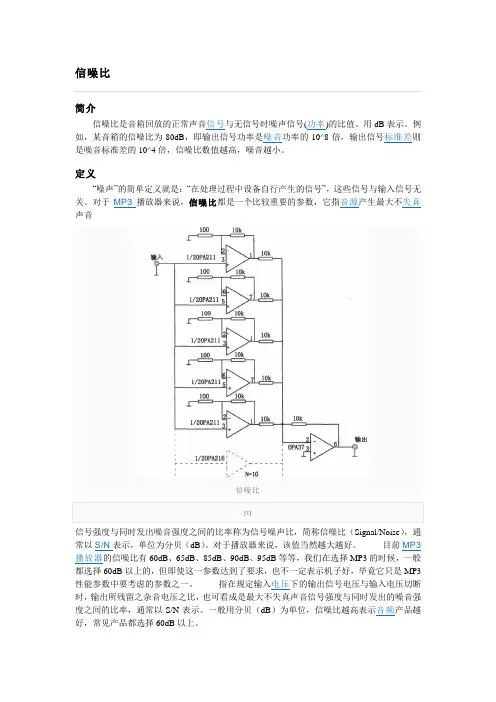

信噪比
