光模块测试设备基本使用
光模块测试设备基本使用[行业荟萃]
![光模块测试设备基本使用[行业荟萃]](https://img.taocdn.com/s3/m/384aa406daef5ef7bb0d3c4a.png)
注意防静电！
行业借鉴
RX- RX+ TX- TX+
DUT
9
2. 认识软件界面
时钟模块 N2099A
当前 时钟
开机 默认 时钟
开始（停止 ）发送数据 （误码测试 ）
数据模块 N2101B
功能选择：
1.只运行发射 2.连续误码测试 3.时间设置 4.抖动浴盆曲线 5.全码率扫描
使用完成后需要先退出软件，然后按照XP系统的关机方式关机！！！
当使用CDR 时钟时可以 不用连接这 条外部时钟 线
常规测试系统连接图
行业借鉴
4
2. 认识面板
菜单
发射部分状态
实时误码率
累计时间
发射速率 发射码型
接收速率
接收码型
行业借鉴
显示面板的上部分 显示面板的下部分
接受部分码型
5
3. 设置PPG
表示停止进行累计误码测试
运行过程中误码出现的历史记录
误码率累计结果，包括“1”电平，“0”电平和总的误码率
在初次进行误码率测 试前进行码型同步，且测 试时系统自动探测极性， 所以极性反转是无法测出 来的。
行业借鉴
8
二、Agilent N2101B
1. 开关机和系统连接方式 开机顺序：N2101B电源→电脑电源 关机顺序：电脑电源→ N2101B电源
进入 PPG/ED设 置界面
行业借鉴
系统运行状态，包 括速率、码型等
10
3. 设置PPG和ED
当速率在 155Mb/s~8.5Gb/s时 ，在这里设置速率
TX时钟源设置： 1.内部时钟（ 155Mb/s~8.5Gb/s） 2.外部环路时钟 （外接其它时钟源） 3.外部时钟
光模块常用仪器的使用手册和测试指标
光模块常用仪器的使用手册和测试指标DWDM Dense Wavelength Division Multiplexing 密集型光波复用ED Error Detector 错误检测器EDFA Erbium-doped Optical Fiber Amplifier 掺铒光纤放大器ER Extinction Ratio 消光比NRZ Not Return to Zero 不归零码OSNR Optical Signal Noise Ratio 光信噪比PPG Pulse Pattern Generator 标准脉冲发生器RZ return to zero 归零码TDR Time Domain Reflectometer 时域反射计A Assert 有光点功率AP Average Optical Power 平均光功率BER Bit Error Rate 比特差错率Cro Crossing 交点D De-assert 无光点功率DCD Duty Cycle Distortion 占空比失真抖动DDM Data Diagnostic Monitoring 数字诊断监控DFB Distributed Feed Back 分布反馈式激光器DJ Deterministic Jitter 确定性抖动ED Error Detector 错误检测器ER Extinction Ratio 消光比RT Rise Time 上升时间FT Fall Time 下降时间FP Fabry-Perot 法布里-珀罗型激光器FWHM Full Wave at Half Maximum 半高全宽度GBIC GigaBit Interface Convertor 千兆比特接口转换器LOS Loss of Signal 信号丢失OLR Optical Return Loss 光回损OLT Optical Line Terminal 光设备终端OMA Optical modulation amplitude 光调制幅度ONU Optical Network Unit 光网络单元PPG Pulse Pattern Generator 标准脉冲发生器PON Passive Optical Network 光无源网络PRBS Pseudo Random Binary Sequence 伪随机二进制序列RSSI Received Signal Strength Indication 接收信号强度RIN Relative Intensity Noise 相对噪声S Sensitivity 灵敏度SD Signal Detect 信号检测SFP Small Form-factor Pluggable 小封装热插拔SMSR Side-Mode Suppression Ratio 边模抑制比TJ Total Jitter 总抖动TDMA Time Division Multiple Access 时分多址接入TDP Transmitter Dispersion Penalty 发射机色差代价VCSEL Vertical Cavity Surface Emitter Laser 垂直腔面发射激光器VECP Vertical Eye Closure Penalty 垂直眼图闭合代价发射端需测试的常用指标平均光功率（T-00-0001）Average Optical Power消光比（T-00-0002）Extinction Ratio眼图模板（T-00-0003）Mask光调制幅度（T-00-0004）OMA交点（T-00-0005）Crossing发射端抖动峰峰值（T-00-0006）TX_Jitter p-p上升时间（T-00-0007）Rise Time下降时间（T-00-0008）Fall Time中心波长（T-00-0009）Optical Wavelength安立公司MP1800A（信号产生分析仪的使用）三个部分（PPG、ED、Synthesizer）分开进行讲解。

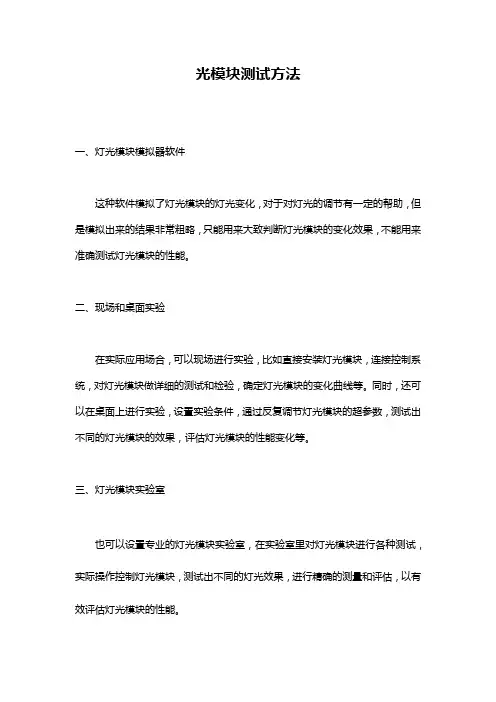

光模块测试方法
光模块测试方法
一、灯光模块模拟器软件
这种软件模拟了灯光模块的灯光变化，对于对灯光的调节有一定的帮助，但是模拟出来的结果非常粗略，只能用来大致判断灯光模块的变化效果，不能用来准确测试灯光模块的性能。
二、现场和桌面实验
在实际应用场合，可以现场进行实验，比如直接安装灯光模块，连接控制系统，对灯光模块做详细的测试和检验，确定灯光模块的变化曲线等。
同时，还可以在桌面上进行实验，设置实验条件，通过反复调节灯光模块的超参数，测试出不同的灯光模块的效果，评估灯光模块的性能变化等。
三、灯光模块实验室
也可以设置专业的灯光模块实验室，在实验室里对灯光模块进行各种测试，实际操作控制灯光模块，测试出不同的灯光效果，进行精确的测量和评估，以有效评估灯光模块的性能。
各设备显示光模块基本信息命令使用指南
各设备显示光模块基本信息命令使用指南各设备显示光模块基本信息命令使用指南第一部分：引言和概述在现代通信网络中，光模块扮演着至关重要的角色。
它们是将电信号转换为光信号的关键组成部分，可以实现高速的数据传输。
光模块的运行状态和各种参数信息对于维护和故障排查至关重要。
为了满足这一需求，各种设备都提供了用于显示光模块基本信息的命令。
本文将深入探讨这些命令的使用指南，并提供对光模块的观点和理解。
第二部分：基本信息命令的分类根据不同设备的类型和厂商，显示光模块基本信息的命令可能略有差异。
在这一部分，我们将分别介绍常见设备的命令分类：1. 网络交换机：各大网络设备厂商（如思科、华为等）提供了特定的命令用于显示光模块的基本信息。
这些命令通常包括"show interface"、"show optic"等，可以列出光模块的类型、速率、波长、发送和接收功率等关键参数。
2. 路由器：路由器也是通信网络中不可或缺的设备之一。
对于路由器，我们可以使用命令"show interface transceiver"来获取光模块的详细信息，包括型号、序列号、传输速率等。
3. 光模块测试仪：光模块测试仪是维护和故障排查的重要工具。
这些设备通常提供了丰富的命令用于显示光模块的基本信息，如"show module"、"show power levels"等。
第三部分：深入探讨在本部分，我们将深入探讨一些常用命令的使用方法和输出结果的含义。
1. "show interface"命令：这个命令用于显示交换机上所有接口的基本信息。
在光模块方面，该命令将提供光模块类型、速率、波长以及发送和接收功率等数据。
通过该命令，我们可以及时了解到光模块的工作状态，以便及时调整和维护。
2. "show optic"命令：类似于"show interface"命令，该命令用于显示光模块的详细信息。

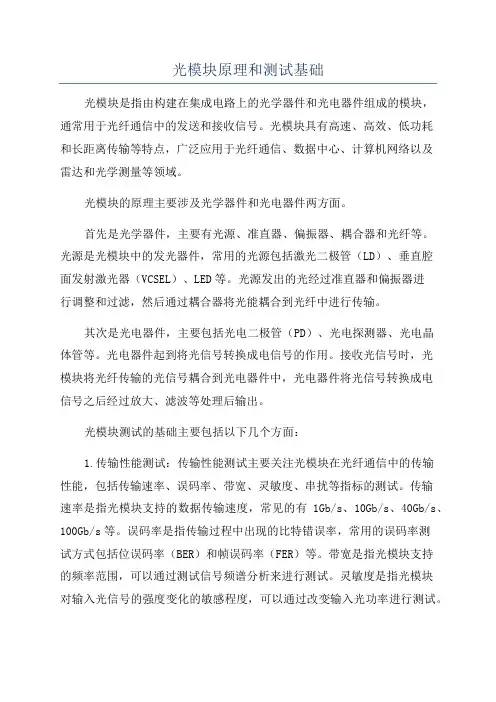

光模块原理和测试基础
光模块原理和测试基础光模块是指由构建在集成电路上的光学器件和光电器件组成的模块，通常用于光纤通信中的发送和接收信号。
光模块具有高速、高效、低功耗和长距离传输等特点，广泛应用于光纤通信、数据中心、计算机网络以及雷达和光学测量等领域。
光模块的原理主要涉及光学器件和光电器件两方面。
首先是光学器件，主要有光源、准直器、偏振器、耦合器和光纤等。
光源是光模块中的发光器件，常用的光源包括激光二极管（LD）、垂直腔面发射激光器（VCSEL）、LED等。
光源发出的光经过准直器和偏振器进行调整和过滤，然后通过耦合器将光能耦合到光纤中进行传输。
其次是光电器件，主要包括光电二极管（PD）、光电探测器、光电晶体管等。
光电器件起到将光信号转换成电信号的作用。
接收光信号时，光模块将光纤传输的光信号耦合到光电器件中，光电器件将光信号转换成电信号之后经过放大、滤波等处理后输出。
光模块测试的基础主要包括以下几个方面：1.传输性能测试：传输性能测试主要关注光模块在光纤通信中的传输性能，包括传输速率、误码率、带宽、灵敏度、串扰等指标的测试。
传输速率是指光模块支持的数据传输速度，常见的有1Gb/s、10Gb/s、40Gb/s、100Gb/s等。
误码率是指传输过程中出现的比特错误率，常用的误码率测试方式包括位误码率（BER）和帧误码率（FER）等。
带宽是指光模块支持的频率范围，可以通过测试信号频谱分析来进行测试。
灵敏度是指光模块对输入光信号的强度变化的敏感程度，可以通过改变输入光功率进行测试。
串扰是指在多信道传输中，信道间互相干扰的程度，可以通过串扰测试仪进行测试。
2.温度和湿度测试：温度和湿度是影响光模块性能的重要因素，因此需要对光模块在不同温度和湿度环境下的性能进行测试。
温度测试可以通过将光模块放置在恒温箱中，改变温度值来测试光模块的温度性能。
湿度测试可以通过将光模块放置在恒湿箱中，改变湿度值来测试光模块的湿度性能。
3.可靠性测试：可靠性测试是对光模块的长期工作性能进行测试，主要关注其稳定性和寿命。
sfp光模块怎么使用_sfp光模块使用方法及注意事项
sfp光模块怎么使用_sfp光模块使用方法及注意事项
SFP是SMALL FORM PLUGGABLE（小型可插拔）的缩写，可以简单的理解为GBIC的升级版本。
SFP模块体积比GBIC模块减少一半，只有大拇指大小。
可以在相同的面板上配置多出一倍以上的端口数量。
SFP模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）
一、安装方法1、防静电措施
无论是在室内还是室外，使用光模块时必须采取防静电措施，必须保证在佩戴好防静电手套或防静电手环的情况下用手接触光模块。
2、取放操作
拿取光模块时严禁触摸光模块金手指，而且必须保证轻拿轻放，防止光模块受到压迫和磕碰，如果取放时不慎磕碰，那么不建议再使用该光模块。
3、插拔方法
在安装光模块时首先需用力将其插到底，然后感到轻微的震动或者听见啪的声响，代表光模块卡锁卡到位。
插入光模块时，将拉手环闭合；插入之后，再拔一下光模块检查是否安装到位，若拔不出则表示已经插到底部了。
拆卸光模块时需先拔出光纤跳线，然后将拉手拉到与光口成90度左右后，再缓慢取出光模块，禁止强拉硬拽将光模块拉出。
二、防光口污染的措施为避免因光跳线端面污染而导致光口的交叉污染，光纤跳线插入光口前必须保证其端面是清洁的，因此在安装时必须配备擦纤纸，将光纤跳线的端面擦拭干净。
若光模块暂不使用必须盖上防尘帽避免灰尘污染（没有防尘帽也可用光纤代替）。
如果光模块长时间未使用时未加防尘帽，则再次使用时必须用棉棒清洁光口。
光模块测试设备基本使用
光模块测试设备基本使用光模块测试设备是用于测试光纤通信设备的工具，主要包括光源和光功率计。
光源用于产生光信号，光功率计用于测量光信号的功率。
通过测试设备可以判断光模块的性能和质量，确定其是否符合规格要求。
下面将介绍光模块测试设备的基本使用方法。
首先，我们需要对光源进行设置和校准。
使用前需要将光源与电源连接，并按照说明书上的要求调节功率。
一般来说，我们可以通过旋钮或按钮来调整光源的功率输出。
在设置光源后，我们还需要对其进行校准，以确保其输出功率的准确性。
校准的方法一般是使用已知功率的参考器进行比对，然后调整光源的功率输出。
校准完成后，我们可以将待测光模块与光源相连。
接下来，我们需要对光功率计进行设置和校准。
将光功率计与电源连接，并根据说明书调整仪器的参数，如波长和功率范围等。
然后，将光功率计的接收端连接到待测的光模块输出端。
在连接之前，我们需要确保光纤连接的质量良好，没有损坏或松动的情况。
接收端和光模块的连接一般是通过光纤连接器实现的，可以使用光纤连接器盒或者直接单纤插入的方式进行连接。
当光源和光功率计都设置好之后，我们可以进行测试了。
首先，打开光源和光功率计的电源，并等待一段时间，使其稳定工作。
然后，按下光功率计上的测量按钮，光功率计会开始测量光功率。
在测量的过程中，我们可以观察光功率计上的显示屏，可以看到功率的数值和单位。
同时，我们还可以记录测量结果，以备后续分析和对比。
在测试过程中，我们可以通过改变光源的功率输出来观察光功率计的响应。
一般来说，我们会在光功率计上绘制一个功率变化曲线，以表示不同功率下的光信号强度。
这样可以帮助我们了解光模块的性能和稳定性。
在测试过程中，我们还可以通过改变测量的波长来测试光模块的多波段性能。
此外，我们还可以使用光源和光功率计进行其他类型的测试，如插损测试和反射损耗测试等。
插损测试是用于测量光模块在信号传输过程中的损耗情况，反射损耗测试是用于测量光信号在接口处的反射情况。
光模块测试设备基本使用
3. 误码率测试
关闭信号输出
如果是 “×”则 表示发射 接收信号 没有同步 ；只能是 在“√” 的情况下 测试误码 率
如果出现发射接收信号不 通时，请检查在幅度设置中的 信号是否反向，或者是模块连 接是否反向！
绿色表示发射与接 收的时钟同步，红 色表示时钟没有同 步上
四、Anritsu MP2101A
Decision Circuit
Error Detector
Optical Powermater
Clock
Pattern Generator
Counter
一、 Agilent N4903B J-BERT
1. 开关机和系统连接方式
J-BERT N4903B使用的是标准Window XP系统，因此需要在管理员模式下使 用bert软件，默认情况下都是管理员模式，因此开机软件会自动启动；使用前 需要开机预热30分钟！注意防静电！
三、Agilent 81250
1. 开关机和系统连接方式
开机顺序：81250电源→电脑电源
关机顺序：电脑电源→ 81250电源
开机后选择”Agilent 81250 User Software”，如果出现了丢失 adam.exe文件的提示，则说明默认需要先启动的“adam.exe”程 序未启动；可以在开始user software前先选择”adam”
使用完成后需要先退出软件，然后按照XP系统的关机方式关机！！！
当使用CDR 时钟时可以 不用连接这 条外部时钟 线
常规测试系统连接图
2. 认识面板
菜单
发射分状态
实时误码率
累计时间
发射速率 发射码型
接收速率
接收码型
显示面板的上部分 显示面板的下部分
光模块消光比测试
光模块消光比测试（实用版）目录1.光模块消光比的概念2.光模块消光比的重要性3.光模块消光比的测试方法4.光模块消光比的应用正文光模块消光比测试是光通信领域中的一个重要环节。
光模块是光纤通信系统中的核心部件，它的作用是将电信号转化为光信号进行传输。
消光比是衡量光模块性能的一个重要参数，它直接影响到光通信系统的传输效果和稳定性。
一、光模块消光比的概念消光比（Extinction Ratio）是指光模块在发送和接收光信号时，抑制背向反射光能力的大小。
背向反射光是指光模块发送端产生的、沿着光纤返回的光信号。
这种反射光会降低光通信系统的传输质量和稳定性。
因此，消光比是评价光模块性能的重要指标之一。
二、光模块消光比的重要性光模块消光比的大小直接影响到光通信系统的传输质量和稳定性。
高消光比意味着光模块抑制背向反射光的能力强，可以有效降低系统中的噪声和信号失真，从而提高传输质量。
同时，高消光比还能提高光通信系统的抗干扰能力，保证系统在复杂环境下的稳定运行。
三、光模块消光比的测试方法光模块消光比的测试通常采用背向反射光测量法。
具体操作步骤如下：1.将光模块安装到测试设备上，并连接测试光纤。
2.通过测试设备向光模块发送光信号，并测量发送光信号的强度。
3.切换测试设备，接收光模块发送的光信号，并测量接收光信号的强度。
4.根据发送光信号和接收光信号的强度，计算出光模块的消光比。
四、光模块消光比的应用光模块消光比测试的结果对于光通信系统的设计和运行具有重要意义。
在系统设计阶段，根据系统传输距离、传输速率等要求，可以选择具有合适消光比的光模块。
在系统运行阶段，通过对光模块消光比的监测，可以及时发现性能异常的光模块，保证系统的稳定运行。
总之，光模块消光比测试是光通信领域中一个重要环节。
光收发一体模块SFP测试方法详解
深圳飞通光电股份有限公司SHENZHEN PHOTON TECHNOLOGY CO.，LTD测试规范Test Specification(光电性能方面)项目名称/产品型号SFP光收发一体模块SUBJCT（MODEL）：项目阶段SUBJCT PHASE拟制/日期：PREPARED BY/DATE：审核/日期：CHECKED BY：批准/日期：APPROVED BY/DATE：一、目的：根据要求对于SFP模块在各种条件下进行性能指标测试、功能测试及可靠性测试，对产品的设计质量及可生产性进行综合评价。
二、引用行业标准或协议：●ITU-T G.957 (1999/06)●ITU-T G.695 (2004/02)●IEEE802.3 (1998)●SFP MSA (2000/09)●SFF-8472 (V9.3)三、仪表名称：（厂家）●光可变衰减器：GSK-02(光讯)●数字示波器：86130A (Agilent)●光示波器：86130A (Agilent)●直流稳压电源：MPS-3003●光功率计：M712●误码仪：86130A (Agilent)●误码仪(抖动测试)：ANT-20SE(WWG)●光谱仪：Q8381(HP)●光回损仪：RM3750(JDSU)四、测试框图1. 接收灵敏度、饱和光功率图1 接收误码测试框图2. 传输代价图2 传输代价测试框图3. 回波损耗：4. 发射光波长、谱宽：图4 发射光谱测试框图5. 发射光功率：图5 发射光功率测试框图6. 发射光眼图及消光比：图6 发射眼图测试框图7. 抖动测试图7抖动测试框图8. TxDisable 时序图7 发射时序测试框图9.图10 接收时序测试框图五、定义及测试步骤(一)光电电光参数1. 接收灵敏度：Pr定义：在一定的误码率条件下，接收组件能接收的最小输入平均光功率。
测试步骤：(1) 检查测试系统后，打开测试台电源，系统连接参见图1。
(2) 按屏幕右边的“PG Setup”按键，点屏幕左侧的“Bit Rate Setup”软按钮。
光模块测试主要参数
光模块测试主要参数以下是光模块测试的主要参数介绍：1. 光功率（Optical Power）光功率是指光模块发射端输出的光信号的功率水平。
光功率测试可以通过光功率计来实现，通常以分贝毫瓦（dBm）为单位进行表示。
2. 光损耗（Optical Loss）光损耗是指信号在传输过程中由于光纤连接或其他原因所引起的光功率的损失。
光损耗测试主要是测量光模块与其他光设备之间的接口损耗，包括传输过程中的插入损耗和回收损耗。
3. 光电转换效率（Opto-electrical Conversion Efficiency）光电转换效率是指光模块接收端将光信号转换为电信号的效率。
测试光电转换效率主要是通过测量光模块接收端的灵敏度来实现，灵敏度一般以dBm为单位进行表示。
4. 信号传输性能（Signal Transmission Performance）信号传输性能是指光模块在传输过程中对信号的传输能力和稳定性。
主要包括信号的带宽、传输速率、位错率（BER）、抖动等指标的测试。
5. 工作温度范围（Operating Temperature Range）工作温度范围是指光模块可以正常工作和保证性能稳定的温度范围。
测试工作温度范围通常通过放置光模块在高温和低温环境中进行长时间加热和冷却来实现。
6. 可靠性（Reliability）可靠性是指光模块在一定时间内能保持稳定的工作性能和质量特征。
测试可靠性主要包括长时间工作寿命测试、抗振动、抗震动、抗湿度、耐热、耐寒等环境测试。
7. 过程参数（Process Parameters）过程参数是指光模块制造过程中的关键参数，包括工艺性能、传感器性能、精度等。
测试过程参数可以通过检查光模块的制造过程和运行日志来实现。
总结：以上所列举的光模块测试主要参数是对光模块性能和可靠性进行评估的关键指标。
通过光功率、光损耗、光电转换效率、信号传输性能、工作温度范围、可靠性和过程参数等参数的测试，可以确保光模块的质量和性能符合规定的标准和要求。
光模块测试基础
RIN决定了ER的最小值，通道代价决定了ER的最大值
8/39
基本参数测试方法
3. 光眼图模板 在进行眼图模板余量测试时，一般16G及以下使用hit ratio<1E-12，25G及以上使用hit count=0
或者hit ratio<5E-5；同时要注意设置屏幕的采样率不能太低，一般为2048
9/39
SR
SR10 SR4/eSR4/SWDM4 SR2
200GAUI-4 200GAUI-2
SR4
400GAUI-16 400GAUI-8 400GAUI-4
SR16 SR8/SR4.2？
PSM4
PSM4 DR DR4
DR4
2km SMF
基本参数测试方法 10km SMF
40km SMF
80km SMF
Name IEEE 802.3 ITU-T SFF TA TWG OSFP COBO
SWDM alliance
/3/ http://www.itu.int/en/ITU-T https:///sff / /
基本参数测试方法
4. 眼图上升/下降时间 理想信号的最大频率=1/(TF+TR)=0.5/TR (或者0.5/TF)，而我们通常说的上升/下降时间是
10%~90%（或者是20%~80%），所以实际上的上升时间Tr=TR*80% (或者TR*60%),从上面的公式 就知道Tr=0.4/频率 （或者0.3/频率），频率就是周期的倒数，Tr=0.4*周期，周期=（1bit）/ （10Gbps）=UI，那么Tr=0.4UI，下降时间也一样。 5. 光眼图的过冲（回冲）和抖动
光模块测试方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：光模块测试方案# 光模块测试方案## 1. 引言光模块是在光通信系统中起到传输光信号的关键组件之一。
为了确保光模块的质量和性能达到预期要求，需要进行详细的测试和验证工作。
本文档将介绍光模块的测试方案，包括测试环境、测试仪器和测试流程等内容。
## 2. 测试环境### 2.1. 实验室设备在进行光模块测试之前，需要准备以下实验室设备：- 光功率计：用于测量光模块的输出功率和接收功率。
- 光频谱仪：用于测量光模块输出的光频谱特性，包括中心波长、光谱宽度等。
- 眼图仪：用于测量光模块的眼图参数，包括垂直和水平眼高、眼宽等。
- 模拟信号发生器：用于产生模拟信号，模拟光模块的输入信号。
- 数据分析仪：用于分析光模块的输出数据，包括误码率、帧误码、帧丢失率等。
### 2.2. 光模块接口光模块一般提供多种接口类型，包括SC、LC、FC等。
在测试时需要根据光模块的接口类型准备相应的连接器和适配器。
### 2.3. 测试环境要求为了保证测试的准确性和可重复性，需要满足以下测试环境要求：- 温度控制：测试环境的温度应控制在一定范围内，通常为25±3℃。
- 光源稳定性：测试光源应具有较高的稳定性，光功率的稳定性要求小于1%。
- 背景光影响：测试环境中应尽量降低背景光的干扰，特别是对于接收功率的测试。
- 噪声控制：测试环境中应控制噪声的影响，以保证测试结果的准确性。
## 3. 测试项目### 3.1. 光功率测试光功率测试是对光模块输出功率的测量，其主要测试项包括：- 发射功率：测试光模块的输出光功率，通常以dBm为单位进行表示。
- 接收功率：测试光模块的接收灵敏度，即接收到的光功率的最小值，通常以dBm为单位进行表示。
### 3.2. 光谱特性测试光谱特性测试是对光模块输出光频谱的测量，主要测试项包括：- 中心波长：测量光模块输出光的中心波长，通常以nm为单位进行表示。
光模块内部测试
网管
图 4 收光灵敏度测试框图 过载： 测试方法： 1）按图 4 方式连接系统。 2）调节可调光衰衰耗值减小，待误码分析仪的误码率达到 10-12。 3）断开 R 点，从 R 点接入光功率计。 4）从光功率计上读取光功率值 Pmax。
标（测试指标后附）。 6、 为保证测试效果，须使用光功率计直接在测试模块端口测试光功率值。按图
2 方式连接系统，采用光纤直连方式,从光功率计上读取发光功率。
图 2 发光功率测试框图 收光光功率： 测试方法： 1）按图 2 方式连接系统，采用一分二光分路器和加串 5～10dB 光衰减器连接方
式。 2）待光源输出光功率稳定时，从光功率计上读取发光功率 P1。 3）在 PTN 网管上读取收光功率值 P2。 4）逐个改变光源的发光功率 P1 从-16dBm～6dBm，分别检测收光功率值。 5）P1-P2 即为收光功率检测误差。
佩带防静电手镯）。 2、 按图 1 连接系统，采用光纤直连方式。 3、 用光波长计连接 PTN 模块光接口，测量下行/上行发光波长。
图 1 光波长测试框图 发光光功率测试： 测试方法： 4、 传输设备 PTN 上电，将光模块插入相应的板卡端口（插入模块等操作必须
佩带防静电手镯）。 5、 在 PTN 传输设备的网管上查看光模块的发光情况，对比测试值符合测试指
光模块测试
测试设备：误码分析仪、光功率计、光波长计、可调光衰、光分路器、连接器法 兰。 测试平台：华为 PTN1900、中兴 PTN660。 测试项目：波长、发光光功率、收光光功率、灵敏度、过载。 环境条件: 环境温度：+15℃～+35℃ 相对湿度：5%～95% 大气压力：86KPa～106KPa 波长测试： 测试方法： 测试方法： 1、 传输设备 PTN 上电，将光模块插入相应的板卡端口（插入模块等操作必须
SFP+_光模块测试指导.
SFP+与SFP、XFP的区别10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。
SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求，从2002年标准推了，到2010年已经取代XFP成为10G 市场主流。
SFP+光模块优点：1、SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同）；2、可以和同类型的XFP,X2,XENPAK直接连接；3、成本比XFP,X2,XENPAK产品低。
SFP+和SFP的区别：1、SFP 和SFP+ 外观尺寸相同；2、SFP协议规范：IEEE802.3、SFF-8472 ；SFP+ 和XFP 的区别：1、SFP+和XFP 都是10G 的光纤模块，且与其它类型的10G模块可以互通；2、SFP+比XFP 外观尺寸更小；3、因为体积更小SFP+将信号调制功能，串行/解串器、MAC、时钟和数据恢复(CDR)，以及电子色散补偿(EDC)功能从模块移到主板卡上；4、XFP 遵从的协议：XFP MSA协议；5、SFP+遵从的协议：IEEE 802.3ae、SFF-8431、SFF-8432；6、SFP+是更主流的设计。
3、SFP+ 协议规范：IEEE 802.3ae、SFF-8431、SFF-8432。
一、目的高质量的完成维修任务，保证模块能及时完成交付。
二、适用范围SFP 6G生产模块三、产品测试连接图装备测试连接图测试原理:信号发生器的输出信号经过RF Spliter（射频分路器）分成两路，一路给待测模块发射端，另外一端给光源。
待测模块发出的光信号给示波器进行相关参数（光功率、消光比、交叉点等）的测试。
光源发出的光信号进过衰减器，再通过50:50光分路器，一路给光功率计，另外一路给被测模块接收端进行灵敏度测试。
四、模块功能介绍4.1、简要说明模块在系统中的位置、作用、采用的标准SFP 6G光模块用于无线产品（模块主要使用在中国的3G业务上），为6Gbps可插拔收发一体的SFP光模块，可插在使用6G单板上，该版本可应用于无线TD系统中，完成6G信号的光/电和电/光转换，同时还完成模块自身的性能上报等功能。
光模块测试设备基本使用
5. 误码率测试
为了更清楚误码产生时间，我们一般选 择累积成果，并使用下列按钮开始或者结束
表达开始进行合计误码测试
出现误码时是否发声按钮
表达停止进行合计误码测试
运营过程中误码出现旳历史统计 误码率合计成果，涉及“1”电平，“0”电平和总旳误码率
在首次进行误码率测 试迈进行码型同步，且测 试时系统自动探测极性， 所以极性反转是无法测出 来旳。
光模块测试设备基本使用
✓误码仪使用措施 ✓示波器使用措施 ✓光谱仪使用措施 ✓直流稳压电源使用措施 ✓网络分析仪使用措施
误码仪是使用措施
Introduce
误码仪(Bit Error Ratio Tester) 由发送和接受两部分构成，发送部分 旳测试码发生器产生一种已知旳测试数字序列，编码后送入被测系统旳 输入端，经过被测系统传播后输出，进入误码测试仪旳接受部分解码并 从接受信号中得到同步时钟。接受部分旳测试码发生器产生和发送部分 相同旳而且同步旳数字序列，和接受到旳信号进行比较，假如不一致， 便是误码，用计数器对误码旳位数进行计数，然后统计存储，分析、显 示测试成果。
实时数据数、实时误码数、实时误码率、合计 数据数、合计误码数、合计误码率
根据需要选择相应旳速率， 因为使用旳是同一种时钟，多 种不同旳速率可也选择倍频或 者分频；
输出到DCA旳trigger能 够选择”Sequencer”和 ”Clock Generator”，一 般10G选择后则
双击相应旳板卡指
示，能够进行输出幅 度调试和延迟调试
3. 误码率测试
关闭信号输出
假如是 “×”则 表达发射 接受信号 没有同步； 只能是在 “√”旳 情况下测 试误码率
假如出现发射接受信号不 通时，请检验在幅度设置中旳 信号是否反向，或者是模块连 接是否反向！
光模块频率拉偏测试
光模块频率拉偏测试一、什么是光模块频率拉偏测试呢？嘿呀，小伙伴们，光模块频率拉偏测试可有趣啦。
光模块就像是一个超级小助手，在很多高科技的设备里发挥着重要的作用呢。
这个频率拉偏测试啊，就像是给光模块来一场特别的体检，看看它在不同频率下的表现咋样。
想象一下，光模块就像一个小运动员，平时在正常的频率下跑步，跑得可好了。
但是呢，我们得知道它在频率有点变化的时候，是不是还能那么厉害。
这个测试就是干这个事儿的。
二、测试前的准备咱得先找个合适的测试环境。
这个环境可不能太吵啦，就像咱们学习的时候也不喜欢在很吵的地方一样。
然后呢，要把测试用到的设备都准备好。
比如说，要有能精确测量频率的仪器，这个仪器就像是一个超级精准的裁判，一点点小的频率变化都逃不过它的眼睛。
还有哦，要保证光模块本身是处于一个良好的状态。
就像咱们去参加比赛，得先保证自己身体没毛病一样。
这时候就得先简单检查一下光模块有没有什么明显的损坏之类的。
三、测试的具体过程首先把光模块放到测试的设备里，要小心一点哦，就像把宝贝放进小盒子里一样。
然后呢，开始慢慢地调整频率。
这个过程就像是在给光模块挠痒痒，一点点改变它的工作频率。
在调整频率的时候呢，要时刻盯着测试仪器的数据，看看光模块的输出有没有什么奇怪的变化。
如果发现数据突然变得很奇怪，那就得停下来好好研究研究了。
是光模块本身的问题呢，还是测试环境出了岔子。
这个时候啊，就像是侦探破案一样，要把可能的原因都找出来。
四、测试结果的分析当测试完了一系列的频率之后，就会得到好多好多的数据。
这些数据可不能就这么放在那儿不管啦。
要仔细地分析，看看光模块在哪些频率下表现得特别好，哪些频率下有点小问题。
如果在某个频率下，光模块的输出功率突然下降了很多，那可能就说明这个光模块在这个频率下有点“水土不服”呢。
这个时候就得考虑这个光模块是不是适合用在这样的频率环境下啦。
五、测试的重要性这个光模块频率拉偏测试可重要啦。
它就像是一个把关的小卫士。
课件：光模块ATS测试原理及机台架设
2，控制器---PC主机，执行自动测试程序 管理测试过程,控制数据流，接受测量结果,处理数据，检验读数误差，完
成计算，并将结果送到显示器或打印机 3， 交互系统---PC机与被测模块、测量仪表之间的链接系统
Innolight Confidential
9
1.什么是光模块----光模块之光器件分类
BOSA：光收发一体化组件， 集TOSA、ROSA于一身
6/24/2021
Innolight Confidential
10
2. 光模块的功能
1，发送光信号
将电气接口接收到的电信号转换成可在光纤中传输的光信号；
光眼图
光功率：“1”电平功率与“0” 电平功率的平均值
（dBm/uW）
消光比：以“1”电平功率与 “0”电平功率的比值 为根，以10为底的 对数（dB）
EMM：眼图模板在眼图中的 最大张量（%）
Crossing：眼图上升和下降沿 的交点在垂直方面的
位置（%）
6/24/2021
Innolight Confidential
RX_Csens：灵敏度（Sensitivty），光信号丢失报警（LOSA）， 光信号恢复解除报警（LOSD）
DMI：DMI_TX_LOP、DMI_Temp、DMI_Ibias、DMI_RX_Power、 DMI_Vcc
6/24/2021
Innolight Confidential
12
2，光模块的功能-----功能指标
1.什么是光模块----光模块之光器件分类
EML激光器
距离：40/80km 波长：1270~1610 机种：ER/ZR
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
