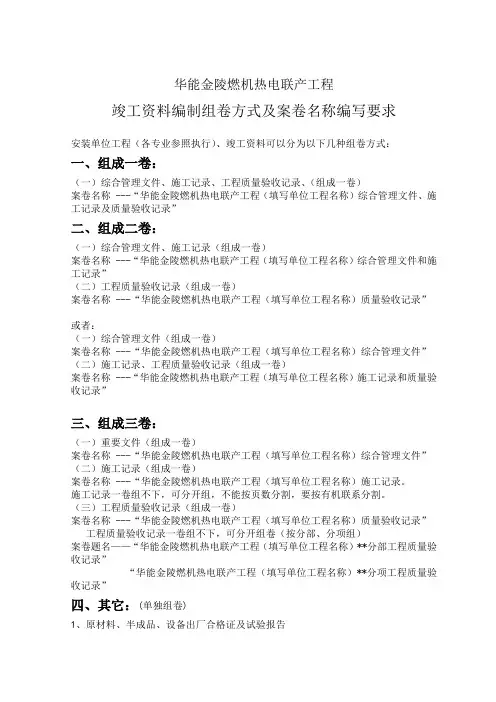

华能金陵燃机热电联产工程竣工资料编制组卷方式及案卷名称编写要求安装单位工程（各专业参照执行）、竣工资料可以分为以下几种组卷方式：一、组成一卷：（一）综合管理文件、施工记录、工程质量验收记录、（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）综合管理文件、施工记录及质量验收记录”二、组成二卷：（一）综合管理文件、施工记录（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）综合管理文件和施工记录”（二）工程质量验收记录（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）质量验收记录”或者：（一）综合管理文件（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）综合管理文件”（二）施工记录、工程质量验收记录（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）施工记录和质量验收记录”三、组成三卷：（一）重要文件（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）综合管理文件”（二）施工记录（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）施工记录。
施工记录一卷组不下，可分开组，不能按页数分割，要按有机联系分割。
（三）工程质量验收记录（组成一卷）案卷名称 ---“华能金陵燃机热电联产工程（填写单位工程名称）质量验收记录”工程质量验收记录一卷组不下，可分开组卷（按分部、分项组）案卷题名——“华能金陵燃机热电联产工程（填写单位工程名称）**分部工程质量验收记录”“华能金陵燃机热电联产工程（填写单位工程名称）**分项工程质量验收记录”四、其它：(单独组卷)1、原材料、半成品、设备出厂合格证及试验报告2、建（构）筑物、大型设备基础沉降观测记录3、设计修改变更与材料代用、工程联系单4、各专业施工组织设计及报审、大型设备起重运输等方案、措施及报审文件、专业工程达标、创优实施细则、专业绿色施工、节能减排的管理措施和实施记录、专业强制性条文实施计划、本工程（标段）质量技术标准、规程、规范清单、专业单位工程质量验收范围划分及报审表、分包单位、检测单位、主要工程管理人员/特殊工种/特种作业人员资质及报审表；金属实验室资质及报审，主要施工机械/工器具/安全用品、计量器具/试验设备检验报验及表及汇总登记表5、设备缺陷通知单及处理报告单、设备缺陷处理记录6、工作量签证单7、其它五、文件排列顺序：（附后）华能金陵燃机热电联产工程竣工资料审核签证（纸质文件）设计更改执行情况登记表专业名称：( )单位工程设计更改及材料代用通知单登记表机组工程编号：( )单位工程设备、材料出厂试验报告及质量证明材料登记表（）单位工程所用计量器具登记表机组工程编号：第三套机组焊接专业竣工文件审查签字页施工单位年月日监理单位年月日建设单位年月日第三套机组金属专业竣工文件审查签字页施工单位年月日监理单位年月日建设单位年月日电子文件登记表（首页）电子文件登记表(续页)第页归档电子文件移交、接收检验登记表火电建设项目档案交接签证表项目（工程）名称移交单位（章）接收单位（章）交接日期（续表3）案卷移交目录。
建筑工程竣工资料的编制与组卷
一、工程施工文件编制与组卷质量要求:真实反映实际情况，文件材料完整、系统并使用原件。
字迹清晰，签字、盖章手续完备。
施工文件以卷册为单位。
声像资料应清晰。
二、组卷要求:1)组卷基本原则，遵循文件材料形成规律，保持文件材料的系统联系，便于档案管理利用。
按单位工程组卷，文件和竣工图分册组卷。
卷内文件顺序一般为封面、卷内目录、文件材料、备考表和封底。
卷内不应有重复文件。
2)组卷质量要求，保证过程文件、竣工验收文件、竣工图等齐全、完整、符合规范要求。
竣工图面整洁、线条清晰、字迹清楚。
3)组卷具体要求，按《建设工程文件归档内容及顺序表》要求，内容包括:工程准备阶段文件、工程监理文件、工程施工文件等。
施工文件组卷应按专业、系统划分，每一专业、系统按《建设工程文件归档内容及顺序表》建筑安装顺序排列，其类别分为:工程管理文件、工程技术文件、工程测量文件、工程试验检验文件、工程物质文件、施工(过程记录)质量验收文件、工程竣工验收文件。
竣工图组卷应按专业进行组卷。
可分为:工艺平面布置、建筑、结构、给排水及采暖、建筑电气、智能建筑、通风空调、电梯、室外工程等竣工图组卷。
每个专业根据图纸数量多少组成一卷或多卷。
4)案卷页码编写:案卷封面、卷内目录、备考表不编页号。
以案卷为单位，按卷内排列顺序从阿拉伯数字001开始，打号机依次打号。
单面右下角，双面正面右下角，背面左下角。
折叠后的图纸一律在右下角打号。
成套图纸或原文件自动成一卷的原目录可代替卷内目录，可不用重新打码。
(4)案卷规格与装订:案卷规格:卷内文件、封面、备考表统一采用A4幅面(297mmX 210mm)，小于A4的幅面的文件用A4白纸衬托。
案卷装具:一般用卷盒和卷夹两种形式，卷盒尺寸: 310mm高X 20mm宽，厚度20/30/40/50mm。
卷夹用无酸纸制作，棉线左侧三孔装订，棉线装订结打在背面，装订线距左侧20mm,上下两孔距中心孔距80mm。
装订时须将封面、卷内目录、备考表、封底与案卷一起装订。
竣工资料归档要求PPT课件
竣工资料应 具备总目录 、分册目录 ，条目清晰 、页码准确 ；
G.M.M.C
典藏PPT
竣工资料归档的基本要求
竣工资料应 具备总目录 、分册目录 ，条目清晰 、页码准确 ；
G.M.M.C
典藏PPT
竣工资料分册内容整理要求
资料管理
工程施工 资料
工程管理 资料
G.M.M.C
G.M.M.C
典藏PPT
竣工资料分册内容整理要求
1.5 技术交底记录
1 此处自检填写班组带 班长；交接检填写 施工员，专检填写 质量员；须手写签 名；
2 须手写签名，不允 许打印； 1
2 G.M.M.C
典藏PPT
竣工资料分册内容整理要求
第二册：（TJ2)工程质量控制记录、工程安 全和功能检验资料
持一致；
2 根据实际情况标黑； 3
3 若我公司合同与甲 方签，则我司填在
总包处、若合同与
施工单位签，则我
公司为分包单位；
G.M.M.C
4
复核人为中标项 4 目经理，填报人
为备案 质量员 ，须手写；
典藏PPT
竣工资料分册内容整理要求
1.2 施工现场质量 管理检查记录
中标项目经理或合 1 同中项目经理；
G.M.M.C
典藏PPT
竣工资料分册内容整理要求
2.3 材料、设备进场 使用报验单
1 此处需有专业监理工 程师签名和监理单位 章
1 G.M.M.C
典藏PPT
竣工资料分册内容整理要求
检查报告
1 若不是出厂原件，则 需厂家盖上红章；注
意报告的有效性，一
般证书的有效期是一
年，若是两年会有注
竣工图编制教程课件
（二）竣工图编制的基本内容
竣工图编制的基本内容由以下两方面组成： 即总体方面和专业方面。
1、总体方面 (1)项目总平面布置图、位置图及地形图。 (2)设计图总目录。 (3)设计总说明。 (4)总体工程图。
(5)各单项工程图。
竣工图编制教程
2、各专业方面
包括土建工程(含建筑、结构)竣工图；给 排水工程竣工图；电力、照明电气和弱电(包 括通讯、避雷、接地、电视等)工程竣工图； 暖通工程(包括采暖、通风、空调)竣工图；煤 气(以及氧气、乙炔气、蒸气、压缩空气等)工 程竣工图；设备及工艺流程竣工图。具体内容 如下：
（一）竣工图的编制程序 按照一定程序编制、审鉴竣工图，是加强竣工图 编制工作，提高竣工图的编制质量的重要保证。竣 工图编制程序是： 1、收集和整理编制竣工图的各种依据文件 在工程建设施工过程中，必须按照归档制度注意 收集积累各种变更文件，这些文件是编制竣工图的 主要依据。
竣工图编制教程
2、及时编制竣工图
“百年大计、质量第一”是基本建设的宗旨，作 为基本建设项目的竣工图与工程长期共存，也应视 作百年大计。因此，在编制竣工图时必须重视编制 质量。其要求包括三个方面：一是内在质量标准， 就是竣工图必须符合实际，反映施工结束最终状况； 二是外观质量标准，就是幅面整洁、图形清晰、标 志醒目、标注位置合理，达到查阅迅速、利用方便 之目的；三是使用质量标准，主要是所用纸张，书 写、裱糊、盖章印泥印色等材料质量应符合档案长 期安全保管要求。具体为：
竣工图编制教程
(1) 建筑工程竣工图包括：图纸目录； 设计说明；屋面、楼面、地面(含地下室 工程)分层平面图；立面图；剖面图；门 窗图；楼梯间、电梯间、电梯井道的平 面和剖面详图；电梯机房平、剖面图； 地下部分的防水防潮图，外墙伸缩缝防 水图；阳台、雨篷、挑檐及其它建筑大 样图。
工程项目竣工验收讲义(PPT 32页)
二、项目的投产准备
1．组建投产准备管理机构 2．编制投产准备计划 • 计划内容应包括生产准备工作的全部内容。 3．生产人员的配备和培训 • 企业定员编制 • 人员培训 4．生产技术准备 • 参与设计审查；生产工艺准备；建立健全技术管
理制度。
5．物资准备 6．外部协作条件的准备 • 项目所需水、电、气、通信、交通运输等外部协
1．单位工程（或专业工程）竣工验收 • 以单位工程或某专业工程内容为对象，独立签订
建设工程施工合同的，达到竣工条件后，承包人 单独进行交工，发包人根据竣工验收的依据和标 准，按施工合同约定的工程内容组织竣工验收。
2．单项工程竣工验收
• 某个单项工程已按设计图纸规定的工程内容全部竣 工，能满足生产要求或具备使用条件，并符合其他 竣工验收条件要求，可由业主组织施工单位、监理 单位、设计单位及使用等有关部门共同进行验收。
四、竣工验收应达到的基本条件
• 设计文件和合同约定的各项施工内容已施工完毕 ； • 有完整并经核定的工程竣工资料，符合验收规定； • 有勘察、设计、施工、监理等单位签署确认的工程
质量合格文件； • 有工程使用的主要建筑材料、构配件、设备进场的
证明及试验报告。
五、竣工验收的依据
• 上级主管部门批准的各种文件、施工图纸及说 明书；
• 工程竣工验收报告还应附有下列文件：
– ①施工许可证； – ②施工图设计文件审查意见； – ③施工单位工程质量评估报告； – ④监理单位工程质量评估报告； – ⑤设计单位的设计变更通知书及有关质量检查单； – ⑥城市规划、消防监督、人防管理、环境保护等政府主管
部门验收合格的证明文件； – ⑦验收组人员签署的工程竣工验收意见； – ⑧市政基础设施工程应附有质量检测和功能性试验资料； – ⑨施工单位签署的工程质量保修书； – ⑩法规、规章规定的其他有关文件。
资料组卷及顺序【范本模板】
长庆油田地面建设工程竣工资料组卷及排列顺序的一般要求一、竣工资料组卷（一)组卷要求：各分项工程的管理、技术、保证资料按单位工程进行组卷,资料及表格排序按“竣工资料排列顺序”进行排列组卷。
竣工资料排列顺序所列各项,工程未发生的不列,其顺序号依次递补.工程实际发生而资料表格中未列的,参照行标予以补齐.所有的质检报告表格以长庆石油勘探局质检站认可的质检部门下发的质检报告表格为准。
设计变更通知单以设计院下发的表格为准。
（二)组卷原则1、工程管理资料部分单独成卷2、工程技术、质量评定资料质检部门抽查资料部分可单独成卷，超过20mm时可分卷。
施工日志单独成卷。
3、保证资料可合并单独成卷,超过20mm时可分卷。
二、竣工资料排列顺序工程管理资料(各单位工程资料表格通用部分）1、外封面2、内封面3、卷内目录4、资质证、营业执照、准入证、法人委托书(扫描件）、项目经理证、建设许可证(扫描件）、质检员证(扫描件)5、招投标书(中标、议标书）、计划部门(招标文件）6、合同协议７、施工组织设计（或)方案、HSE作业指导书、质保体系8、其它管理资料(施工计划、技术措施、安全措施、施工工艺等)9、焊接工艺评定报告10、焊接工艺指导书、焊接工艺卡１1、合格焊工登记表12、合格焊工上岗证(监理考试通知单)13、合格焊工操作证（扫描件)14、无损检测人员登记表15、无损检测人员检测证（扫描件)16、图纸会审记录17、工程技术交底记录18、质检员证(扫描件)１9、设计变更联络单明细表20、设计变更通知单21、工程施工联络单明细表２２、工程施工联络单23、重大事故处理鉴定记录24、监理评价结论2５、设备、材料改代核定单２６、备考表工程技术、质量评定资料（接单位工程组卷）（各单位工程资料表格通用部分）1、外封面2、内封面3、卷内目录4、竣工报告５、工程说明6、开工报告７、停工报告8、复工报告9、评价结论１0、工程交工证书１1、中间交工证书12、交工项目表1３、交工主要实物量表1４、主要设备及备品备件交接清单１5、主要设备说明书及合格证交接清单１6、单位工程质量评定表1７、分部工程质量等级汇总表18、分部工程质量评定表19、工程质量检验评定汇总表２０、施工单位分项工程自测自评部分表(此部分是经监督部门抽查归档资料)（一)地基处理部分（除通用资料外,其他资料排序如下）第一卷１、地基工程检测报告及总体评价（由检测部门出)2、地基处理记录3、地基验槽记录４、定位测量基准交接记录5、工程定位测量记录6、钢筋混凝土灌注桩基础施工记录7、钻孔桩灌注砼记录8、套管成孔灌注桩施工记录（一）9、套管成孔灌注桩施工记录（二）１0、地基异常现象处理记录１1、混凝土施工检查记录12、基础桩检查交接记录13、基坑（槽）钎探成果表1４、强夯地基施工记录15、桩位竣工图16、备考表第二卷1、外封面2、内封面３、卷内目录４、打桩施工记录5、备考表注:保证资料单独成卷(二)建筑物土建部分1、隐蔽工程检查记录(此表整理时可把各专业按时间顺序排列后合并在一起,例如：土建隐蔽、安装隐蔽、电气隐蔽等）2、建筑物（构筑物）放线测量记录3、定位竣工测量成果记录４、标高竣工测量成果记录5、地基验槽记录６、基础工程、主体结构、构件吊装验收记录汇总表７、基础工程检查验收记录8、结构验收记录9、地下室工程检查验收记录1０、±０.00以上主体结构检查验收记录11、构件吊装检查验收记录12、工程砌砖(石)检查记录１3、钢筋焊接记录14、钢筋构埋件焊接记录15、屋面防水工程检查验收记录16、玻璃幕墙工程验收资料汇总表1７、玻璃幕墙工程安装隐蔽验收记录１8、回填土施工记录１9、混凝土施工记录20、混凝土冬季施工保温、测温记录(三)建筑物采暖、卫生与煤气工程部分1、管道设备强度和严密性试验记录表2、暖卫管道焊口检验记录表3、管道保温检验记录表4、管道设备清冼(吹洗、脱脂)记录表5、排水管灌水、通水、通球试验记录表6、卫生器具蓄水试验记录表７、管道工程隐蔽验收记录表（四）建筑物电气安装工程部分1、电气设备安装检查、试验、调整记录汇总表2、电气设备安装试运行记录表３、电气设备通用试验、检查记录表4、电气线路敷设绝缘电阻测试记录表５、电气线路敷设记录表6、避雷、接地装置安装检查记录７、避雷器试验记录8、电气管线敷设等隐蔽验收记录（五)建筑物通风与空调工程部分1、空调系统试验调整报告2、空调风机单机试运转记录表3、空调制冷管道压力试验记录表４、空调制冷系统管道吹污、气密性等试验记录表5、空调风管检查、测试记录表6、通风空调管道保温防腐检查记录表7、空调制冷管道焊接探伤检查记录表8、通风空调隐蔽工程验收记录表9、净洁系统检查记录表（六)建筑物房屋内部装修部分1、工程隐蔽检查记录（吊顶、线路布线管网等)2、各专业安装检查记录(通水、电、卫生洁具检查安装记录）3、内部装修材料燃烧性能等级查验表（陕ＺBZ-00０03）4、建筑物室内外防水消防专业验收摘录表5、备考表（七)其它1、外封面２、内封面3、卷内目录４、施工日志5、备考表工程质量保证资料表(按单位工程组卷）（此部分资料于监理报审表同时归档)1、外封面(合格证证书类、报告类、复验报告类）2、内封面3、卷内目录4、钢筋出厂合格证钢材进场试验报告汇总表5、钢筋物理试验报告6、钢筋化学成分试验报告7、焊接试(检）验报告汇总表8、钢筋焊接试验报告９、焊条焊剂合格证汇总表10、焊条试验报告11、焊剂试验报告１2、水泥出厂合格证，水泥进场试验报告汇总表１3、水泥复试报告1４、水泥安定性试验报告15、烧结普通砖多孔砖、砌块合格证复试报告汇总表16、烧结普通砖试验报告17、烧结多孔砖试验报告18、砂子试验报告1９、石子试验报告20、土壤击实报告21、土壤容重试验报告22、防水材料合格证、材料进场试验报告汇总表23、玛帝脂配合比试验报告24、胎体增强防水材料试验报告２5、合成高分子防水涂料试验报告26、高聚物沥青防水材料涂料试验报告２7、沥青试验报告28、高聚物改性沥青防水卷材物理性能试验报告２9、合成高分子防水卷材物理性能试验报告30、构件合格证,抽检试验报告汇总表３１、各种门窗合格证３２、装饰材料板的检验报告及合格证33、各种涂料、油漆的检验报告及合格证34、地磁砖的检验报告及出厂合格证35、其它装饰材料的检验报告及出厂合格证36、钢结构出厂合格证３7、砼构件出厂合格证抽验报告汇总表38、砼构件出厂合格证39、砼试件统计分析评定汇总表４0、砼外加剂渗合料试验报告４1、予拌砼、现场拌制砼配合比报告42、砼抗压强度试验报告43、防水砼抗渗试验报告44、现场施工砼试件强度统计分析评定表４5、砌筑砂浆试验报告汇总表46、砌筑(特种）砂浆配合比报告47、砌筑砂浆抗压强度试验报告48、各种闸门、管件等材料试验报告、出厂合格证汇总表４9、各种闸门、管件产品材料试验报告5０、各种闸门、管件等合格证５1、主要电气设备、材料合格证抽检试验报告汇总表52、电气主要设备材料产品抽检试验报告53、通风空调主要材料、设备出厂合格证、批量抽检试验报告汇总表54、通风空调工程主要设备、材料抽检试验报告５5、通风空调材料出厂合格证(一）锅炉安装工程安装资料(通用部分见第一部分、第二部分)１、锅炉开工报告2、竣工移交证书3、锅炉安装交工验收纪要４、锅炉出厂质量合格证和检查验收记录5、锅炉安装合格证书６、隐蔽工程检查记录7、垫铁安装隐蔽工程检查记录8、加热炉炉配件安装记录9、加热炉配件安装记录10、锅炉本体安装记录１１、锅炉基础检查、放线记录1２、烟囱、烟道安装检查记录13、锅炉设备检查记录1４、锅炉技术资料检查记录15、锅炉主要零部件质量检查记录16、锅筒检查记录17、集箱检查记录1８、锅炉结构检查记录1９、钢制烟囱安装检查记录2０、水位表及压力表安装记录2１、引风机安装记录22、烟风道安装记录2３、通球记录2４、锅炉本体水压试验记录２5、阀门、管件单体水压试验记录2６、机器(设备）安装记录27、管道补偿器安装记录28、管线试压检查记录29、蒸汽严密性试验记录30、风道及炉膛风压试验记录3１、辅机安装及单机试运转记录３2、引风机试运转记录33、送风机试运转记录34、锅炉机组整体试运行签证3５、安全阀调整试验记录３5、锅炉试运记录３6、７2小时锅炉运行记录37、烘炉记录以上仅限于燃煤锅炉，锅炉类型不同表格不同时，工程实际上发生的而上述表格中未列的请参照行标予以补齐.（二）机泵设备安装工程１、隐蔽工程检查记录２、垫铁安装隐蔽工程检查记录３、卧式设备安装记录4、设备试验记录5、换热设备抽芯、试压记录6、设备基础检查验收记录7、机组二次灌浆记录8、设备开箱检查记录９、设备清理检查封闭记录1０、联运试运转合格证书11、设备缺陷修复检查记录1２、机器联轴对中止记录1３、离心泵解体、组装检查记录14、机泵安装记录（一）~(五)1５、设备安装精平记录1６、单体试车记录（一)、(二）(三）工艺管道安装工程资料1、隐蔽工程检查记录２、管沟开挖及回填检查记录3、管架安装记录4、高压管件检查验收记录5、管道焊口统计表6、焊口超声波探伤综合报告7、焊口X射线探伤综合报告8、管道工程隐蔽检验记录９、阀门／管件试验记录1０、设备/管道防腐、保温、涂漆施工记录１1、安全附件安装记录12、管道补偿器安装记录13、通、排风管道施工记录1４、管道系统吹扫及清洗记录１5、管线试压记录16、工艺装置试压记录17、室内管道工程水压试压记录18、通水试验记录１9、排水管道灌水试验记录２0、污水管道渗水试验记录２1、雨水落水管灌水试验记录22、管道静电接地测试记录23、管道隔热工程施工记录２4、安全附件安装记录25、安全阀调试记录（四)自动化仪表安装工程1、隐蔽工程检查主记录2、仪表设备交接清单3、温度仪表校验记录4、压力表校验记录5、流量测量装置检查记录6、原油物性分析仪表记录7、就地指示仪表校验记录8、记录仪校验记录9、变送器、指示器、记录器校验记录10、三针二次仪表校验记录11、显示仪表附加Ｐ、Ｉ、Ｄ调节器校验记录1２、控制阀校验记录13、电动阀校验记录14、物位仪表调校记录１5、指示、记录仪调校记录16、计算单元调校记录17、调节器调校记录（一)、(二）１8、调节阀、执行器调校记录19、调节仪表比例度、重定特性试验记录20、安全阀调整试验记录21、安全阀定压记录２2、仪表电缆敷设记录２３、电缆敷设施工检查记录24、电缆(线）绝缘电阻测定记录25、电气绝缘电阻测定记录２6、接地网安装记录2７、仪表管线试压记录28、仪表盘、柜查线路记录29、报警、连锁系统试验记录３０、仪表联校记录31、SＣＡDA系统调试记录32、热电偶、热电阻校验记录（五)电气安装记录1、ＸＸ省电力局XXX供电局批准书(一)、(二）2、隐蔽工程检查记录3、电气设备交接清单4、电力电缆试验记录5、电缆(线)绝缘电阻测定记录6、绝缘油试验记录７、避雷、接地装置安装检查记录8、电缆头施工记录９、电缆敷设施工检查记录10、设备（线路）电气性测试记录1１、交流电动机动转试验记录12、电动机抽芯检查记录1３、电动机干燥记录（一)、(二)14、交流耐压试验记录15、变压器试验记录１6、双线圈变压器试验记录17、变压器抽芯检查记录1８、变压器干燥记录(一）、(二)19、变压器安装检查记录２0、电压互感器试验记录２1、电流互感器试验记录２2、电度表校验记录２3、电表校验记录24、电力(移相)电容器试验记录25、电气绝缘电阻测试记录２6、电气绝缘电阻检查记录27、接地电阻测试记录28、隔离开关跌落式熔断器试验记录29、断路器试验记录3０、电磁式电流（压)继电器测试记录３1、GL型电流继电器试验记录32、重合闸继电器试验记录33、中间、信号继电器试验记录３4、时间继电器试验记录35、差动继电器试验记录(一）、(二）36、低压配电盘(箱)安装记录３７、成套开关柜（盘)安装检查记录３８、笼型感应电动机传动调整记录３9、绕线型感应电动机传动调整记录４0、交流电动机检查试动转记录41、自动开关安装调整记录４2、隔离开关安装调整记录４3、断路器检查调整记录4４、断电保护装置的整定记录45、蓄电池充(放)电记录46、高低压开关柜安装调试记录４7、电气自动化系统安装调试记录48、组合式过电压保护器试验记录４9、电测量指示仪表检验记录５0、避雷器试验记录(六)通信安装工程1、VＡST卫星通信地球站测试及干扰分析报告2、卫星地面通信设备明细表３、隐蔽工程检查记录４、通信设备安装记录5、电缆施工记录6、接地电阻测试记录7、Mｂｉt/s数字接口误码特性测试记录8、程控交换机调试记录9、测试结果及分析（七)外电力安装工程1、隐蔽工程检查记录2、架空电力线路杆塔组施工记录3、架空电力线路拉线安装施工记录4、架空电力线路导线弛度观察施工记录5、架空电力线路大跨越施工记录６、架空电力线路导线接续施工记录７、架空电力线路穿越隔距明细表8、高压电缆头施工记录9、电缆敷设记录10、电缆敷设施工检查记录11、接地网安装记录(八)储罐制安工程1、隐蔽工程检查记录2、储罐基础检查记录3、储罐基础施工记录4、油罐泄漏检查记录≥1000ｍ3油罐使用5、储罐罐体组装记录6、罐及容器设备焊接记录７、储罐几何尺寸检查记录8、罐试水沉降观测记录9、储罐总体试验记录10、管线试压检查记录1１、超声波探伤报告(首、附）12、射线探伤报告(首、附)13、渗透探伤报告（首、附)１4、磁粉探伤报告（首、附）(九)储罐防腐保温工程1、隐蔽工程检查记录2、防腐绝缘层电火花检测记录3、储罐、保温、涂漆施工记录4、防腐工程施工记录５、喷砂除锈工程施工记录（十)建筑工程消防竣工验收资料1、建筑工程消防验收申报表2、建筑防火及消防设施隐蔽工程验收记录3、自动消防设施测试报告4、防雷、防静电测试报告５、消防资格证道路工程资料1、隐蔽工程检查记录2、道路混凝土强度报告汇总表3、路基、路面、路肩基层压实度汇总表4、路面工程一览表5、公路技术指标表６、纵坡（≥5%）一览表7、半径≤最小半径平曲线一览表8、路基道坡及截水沟加固一览表９、档墙及防护工程一览表10、涵洞工程一览表11、桥梁工程一览表１2、砂的吸水率试验报告１3、砂的有机质含量试验报告１4、砂的含量率试验报告15、砂的含泥量试验报告１６、砂筛分试验报告１7、碎(卵)石技术性质试验报告1８、碎石视比重及容重试验报告19、石料磨耗试验报告20、颗粒大小分析试验报告２1、碎(卵)石含水试验报告22、碎(卵)石压碎指标值试验报告23、碎(卵)石吸水率试验报告24、碎（卵）含泥量试验报告２5、石料抗压强度试验报告２６、石灰化学成分（活性氧化钙和氧化镁含量）27、石灰土中石灰剂量检验记录28、沥青粘度试验报告２9、沥青加热损失试验报告30、沥青粘结力试验报告３1、沥青含水量试验报告3２、沥青闪点及燃点试验报告33、水泥细度、稠度、凝结时间和安定性试验报告34、混凝土伴合物含气量检验报告35、混凝土劈裂抗拉强度试验报告36、混凝土抗拉抗渗试验报告37、水泥胶沁砂强度试验报告3８、液塑限联合测定试验报告３９、无侧限抗压强度试验报告40、钙电极快速测定石灰（水泥）剂量试验报告41、公路工程水质分析试验报告４２、孔道压浆水泥试验报告４3、环刀法实度试验报告4４、标准击实试验报告４5、野外回弹模量检验报告46、承台检验记录油田集输管道工程资料1、管件、阀门及管道预制件质量证明书或合格证2、弯管、补偿器、三通、异径管无损检测及热处理报告或质量证明书３、阀门试压和安全阀(校)定压记录4、钢管出厂合格证或复验报告5、防腐保温管质量证明书6、焊接工艺评定报告、焊接施工记录和焊工合格证7、焊条(剂)合格证8、管道焊接无损探伤报告9、补口补伤施工（电火花检查）记录10、通球扫线记录１１、管道强度和严密性试验记录1２、管沟开挖、管道下沟回填施工记录线路工程资料１、线路测量记录2、隐蔽工程检查记录3、材质合格证或化验报告4、混凝土、砂浆强度报告５、混凝土施工记录6、导线、避雷线接头隐蔽记录７、爆接、星接接头强度测试报告8、杆塔偏斜测量记录9、电杆焊接检查记录１０、导线损伤修补位置记录11、导线接头部位记录12导线驰度观测施工记录1３、杆塔组立施工记录14、大跨越挡施工记录1５、穿跨越明细表1６、接地网安装记录17、接地电阻测试记录１8、绝缘子试验记录19、变压器校验记录2０、校验油试验记录２1、短路器试验记录22、避雷器试验记录23、拉线安装记录24、电缆敷设记录２５、电缆施工检查记录26、隔离开关、跌落式熔断器试验记录27、电气绝缘电阻测试记录２8、设计变更单29、杆塔合格证3０、三盘合格证3１、铝绞线、钢芯铝绞线、钢绞线合格证32、金具合格证３3、钢材合格证34变压器合格证35、短路器合格证36、避雷器合格证３7、隔离开关、短路器合格证38、焊工合格证39、爆破工合格证4０、缺陷及加固补强处理报告41、材料、设备代料单42、变压器安装检查记录43、变压器抽芯检查记录施工总结1、概述:工程概况、施工组织和主要实物量。
竣工文件编制与整理PPT课件
工程档案整理原则
５、符合相关标准规范 • 案卷的构成符合国家档案局及交通行
业的标准要求。 如《科技档案案卷构成的一般要求》 《国家重大建设项目文件归档与档案整 理规范》、《浙江省公路工程竣工文 件编制办法等。
（二）工程档案组卷方法
１、档案整理流程 a.系统收集 b.科学分类 c.合理分卷 d.卷内文件整理 e.卷内目录与备考表的填写 f.案卷封面填写 g.案卷装订
Ａ、系统收集
• 对照归档范围，接收收集各部门、各单位、 各有关人员形成的材料。
• 将接收进来的材料再检查一遍，确保符合原 始、完整、准确等要求。
• 区分不作为工程档案归档的文件。如文书文 件、普法性文件、重份文件、事务性文件等。
• 具体检查方法：抽查。
B、科学分类
• 分类是整理、编目、进行系统化管理的 需要。
基础资料内容见竣工文件编制办法 1）施工自检评定资料 2）施工检测试验汇总评定表 3）分项工程工序自检资料及原始记录 4）施工试验资料 5）原材料及半成品质保单
整理要点
1、 以线路前进方向，按单位、分部分项 工程和施工顺序进行整体排列
2、熟悉单位工程划分表（施工、监理单 位应一致），将文件按成套性要求进行合 理区分
２、阶段、专业、结构组卷法
将一个项目内的文件按工程进行的阶段、结 构、专业进行组卷。
3、问题组卷法
将涉及同一问题（同一特定问题、 同一类性质问题）的文件组成一卷。适 用于管理性文件。 例如： （1）杭徽高速公路工程项目建议书的请 示、批复
（2）杭徽高速公路工程预可行性、可行 性研究报告的请示、批复、通知
2、文件使用的纸质载体和字迹材料质量要 符合文件的长期、永久保管要求，文件打印要 用激光打印机打印，纸质载体不能使用热敏纸 或感光纸等，字迹材料不能使用易褪色的圆珠 笔、铅笔、纯蓝墨水、红墨水、复写纸等。
竣工资料整理PPT课件
4
工程资料分类
• 监理文件
– 监理管理资料
• 进度控制资料
– 质量控制资料 – 造价控制资料 – 合同管理资料 – 竣工验收资料
5
工程资料分类
• 施工资料
– 施工管理资料 – 施工技术资料 – 施工进度及造价资料 – 施工物资资料 – 施工记录 – 施工实验记录检测报告 – 施工质量验收记录 – 施工验收资料
• 竣工图的折叠。
– 不同幅面的工程图纸应统一折叠成A4幅面 (297mm×210mm)，图标栏露在外面。
– 竣工图折叠前应按下图的裁图线裁剪整齐。
B c
c
裁图线
d
图框线
竣工图章
图签
A
c
14
工程资料填写、审核及审批
– 图纸裁剪尺寸应符合下表规定： – 图纸折叠时图面应折向内侧成手风琴风箱式。
基本图幅代号 B(㎜)×A(㎜)
力大、耐久性强的纸张。图纸一般采用蓝 晒图，竣工图应是新蓝图。计算机出图必 须清晰，不得使用计算机出图的复印件。
9
工程资料填写、审核及审批
• 竣工图的编制及审核应符合下列规定：
– 新建、改建、扩建的建筑工程均应编制竣工图， 竣工图应真实反映竣工工程的实际情况，其专 业类别应与施工图对应。
– 竣工图应依据施工图、图纸会审记录、设计变 更通知单、工程洽商记录（包括技术核定单） 等绘制。
6
工程资料分类
• 工程竣工文件
– 竣工验收文件 – 竣工决算文件 – 竣工交档文件 – 竣工总结文件
7
工程资料填写、编制、审核及审批
• 工程文件的内容及其深度必须符合国家有关工程
9.钻爆隧道竣工资料组卷目录
隐蔽工程检查记录
4.6
锚杆支设隐蔽工程检查记录
4.7
锚喷支护施工记录
4.8
钢筋安装检查记录
4.9
钢筋及预埋件隐蔽工程检查记录
4.10
模板安装检查记录
4.11
混凝土施工检查记录
4.12
钢筋加工工序工程质量评定检查记录表
4.13
管片混凝土施工记录表
4.14
管片水平拼装试验检查记录
4.15
管片检漏试验记录表
4.26
水泥土搅拌桩地基工程检验批质量验收记录表
4.27
地基验槽记录
4.28
卷内备考表
第五卷HSE管理类资料
5.1
卷外封面
项目部提供统一格式
5.2
卷内封面
5.3
卷内目录
5.4
安全生产许可证
5.5
HSE管理体系认证证书
5.6
职业健康安全管理体系认证证书
5.7
环境管理体系认证证书
5.8
HSE管理员任命书
2.39
钢拱架支护检验批质量验收记录表
2.40
超前管棚（小导管）支护检验批质量验收记录表
2.41
洞身衬砌模板检验批质量验收记录表
2.42
现浇混凝土衬砌检验批质量验收记录表
2.43
回填注浆检验批质量验收记录表
2.44
明洞开挖检验批质量验收记录表
2.45
明洞回填检验批质量验收记录表
2.46
洞口防排水检验批质量验收记录表
5.9
项目经理、HSE管理员安全资格证书、HSE培训证书
5.10
HSE管理协议书
5.11
HSE管理方案审批页
竣工资料组卷模版
备注
质保资料
质量技术 主体
综合资料
第一册
1#楼
质保资料 质量验评
第一册 第一册 第一册
2#楼
竣工资料
3#楼
竣工资料
第一册 第一册
4#楼
质保资料 质量验评
第二册 第一册 第一册 第二册 第一册 第一册 第二册 第一册 第一册 第二册 第一册
5#楼
质保资料 质量验评
6#楼
质保资料 质量验评
7#楼
质保资料 质量验评
第一册 8#楼 质保资料 质量验评 9#楼 质保资料 质量验评 10#楼 质保资料 质量验评 第二册 第一册 第一册 第二册 第一册 第一册 第二册 第一册ຫໍສະໝຸດ 1#商业楼竣工资料
第一册
2#商业楼
竣工资料
第一册
焊接试验报告、混凝土强度报告（标养） 同条件混凝土、商品混凝土、砂浆强度报告、钢筋 拉拔、外墙面砖拉拔、空气检测报告 隐蔽验收、防水抗渗漏记录、分部、分项验收记录 焊接试验报告、混凝土强度报告（标养） 同条件混凝土、商品混凝土、砂浆强度报告、钢筋 拉拔、外墙面砖拉拔、空气检测报告 隐蔽验收、防水抗渗漏记录、分部、分项验收记录 焊接试验报告、混凝土强度报告（标养） 同条件混凝土、商品混凝土、砂浆强度报告、钢筋 拉拔、外墙面砖拉拔、空气检测报告 隐蔽验收、防水抗渗漏记录、分部、分项验收记录 焊接试验报告、混凝土强度报告（标养）、同条件 混凝土、商品混凝土、砂浆强度报告、钢筋拉拔、 外墙面砖拉拔、空气检测报告、隐蔽验收、防水抗 渗漏记录、分部、分项验收记录、开工报告、主体 结构验收报告及文件汇总表、单位工程质量控制资 料核查记录、单位工程安全和功能检测资料核查及 主要功能抽查记录、单位工程观感质量检查记录、 竣工工程申验收记录、工程竣工验收告知单、子分 部（保温）质量验收记录、设计评估报告、监理评 估报告、单位工程质量竣工验收记录、竣工验收报 焊接试验报告、混凝土强度报告（标养）、同条件 混凝土、商品混凝土、砂浆强度报告、钢筋拉拔、 外墙面砖拉拔、空气检测报告、隐蔽验收、防水抗 渗漏记录、分部、分项验收记录、开工报告、主体 结构验收报告及文件汇总表、单位工程质量控制资 料核查记录、单位工程安全和功能检测资料核查及 主要功能抽查记录、单位工程观感质量检查记录、 竣工工程申验收记录、工程竣工验收告知单、子分 部（保温）质量验收记录、设计评估报告、监理评 估报告、单位工程质量竣工验收记录、竣工验收报
竣工验收资料收集整理组卷归档
图 14.4 案卷目录式样（单位 mm）
竣工验收资料收集、整理与组卷归档
11. 工程案卷归档、验收与管理
（案卷目录样式见右图）
图 14.5 工程档案交接单
谢谢观赏
9. 案卷装订
案卷可采用装订和不装订两种形式。
图 14.3 案内备考表式样（单位 mm）
竣工验收资料收集、整理与组卷归档
10. 案卷目录编制
单位工程档案的总案卷数超过20卷时，应编 制案卷目录。案卷目录为案卷的名册，在案卷经 过系统化排列后，对其逐一编号登记成册。案卷 目录作用是固定案卷排列顺序，使立卷工作最终 得以完成；案卷目录概括地介绍案卷的内容与成 分，是文件与档案最基本的检索工具，同时也为 档案工作各环节的展开奠定基础。案卷目录有序 号、档号、案卷题名、总页数、保管期限、备注 等内容组成（案卷目录样式见图14.4）。
竣工验收资料收集整理组卷归档
竣工验收资料收集、整理、组卷、归档
竣工验收资料收集、整理与组卷归档
水利水电建筑工程
竣工验收资料收集、整理与组卷归档
1. 工程资料收集的意义
工程资料收集管理工作的重要意义有以下几点： （1）工程资料管理是项目管理的一项重要工作，是管理水平、工程质量的体现； （2）按照规范的要求积累完成的完整、真实、优良或合格的工程必须具有一份内容齐全、文字记载真实可靠的原始技术资料； （3）工程资料为工程的检查、管理、使用、维护、改造、扩建提供可靠的依据； （4）工程竣工验收、评定工程质量优劣必要条件； （5）是对工程质量及安全事故处理、工程结算、决算、审计的依据。
竣工验收资料收集、整理与组卷归档
4. 工程资料的编制要求
（6）工程文件中文字材料幅面尺寸规格宜为A4幅面图纸宜采用国家标准图幅。 （7）工程文件的纸张应采用能够长期保存耐久性强的纸张。图纸一般采用蓝晒图，竣工图应是新蓝图。 计算机出图必须清晰，不得使用图纸的复印件。 （8）所有竣工图均应加盖竣工图章。利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、 工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。 （9）不同幅面的工程图纸应统一折叠成A4幅面，图标栏露在外面。 （10）工程档案文件的照片（含底片）及声像档案，要求图像清晰，声音清楚，文字说明或内容准确。 （11）工程档案的缩微制品，必须按国家缩微标准进行制作，应符合国家标准规定，保证质量，以适应 长期安全保管的需要。
