1 选择题.（1)功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大___A____。
A。
交流功率 B. 直流功率 C. 平均功率（2）功率放大电路的转换效率是指___B____。
A。
输出功率与晶体管所消耗的功率之比B。
最大输出功率与电源提供的平均功率之比C. 晶体管所消耗的功率与电源提供的平均功率之比（3）在选择功放电路中的晶体管时，应当特别注意的参数有__B D E____。
A. β B。
I CM C. I CBO D。
U（BR）CEO E. P CM F。
f T（4）在OCL乙类功放电路中，若最大输出功率为1 W，则电路中功放管的集电极最大功耗约为___C____。
A。
1 W B. 0.5 W C。
0.2 W(5)与甲类功率放大器相比较，乙类互补推挽功放的主要优点是____B_____。
A. 无输出变压器 B。
能量转换效率高 C. 无交越失真（6)所谓能量转换效率是指____B_____。
A. 输出功率与晶体管上消耗的功率之比B. 最大不失真输出功率与电源提供的功率之比C. 输出功率与电源提供的功率之比（7）功放电路的能量转换效率主要与___C______有关。
A。
电源供给的直流功率 B。
电路输出信号最大功率 C. 电路的类型(8）乙类互补功放电路存在的主要问题是___C______。
A. 输出电阻太大 B。
能量转换效率低 C。
有交越失真（9) 为了消除交越失真，应当使功率放大电路的功放管工作在____B_____状态。
A。
甲类 B。
甲乙类 C。
乙类(10）乙类互补功放电路中的交越失真，实质上就是__C_______。
A.线性失真B. 饱和失真 C。
截止失真（11) 设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有____B_____.A。
8W B。
4W C。
西交2021《电工电子技术》在线作业附满分答案
西交2021《电工电子技术》在线作业附满分答案
试卷总分:100 得分:100
一、单选题 (共 30 道试题,共 60 分)
1.放大电路中,引入并联电压负反馈后可以稳定( )。
A.输出电压
B.输出电流
C.输出电阻
D.输入电阻
答案:A
2.要使放大电路输入电阻和输出电阻都减小（含其余情况），应引入的负反馈是（）
A.电压串联
B.电压并联
C.电流串联
D.电流并联
答案:B
3.以下电路中可以属于时序逻辑电路的是( )。
A.TTL与非门
B.JK触发器
C.OC门
D.异或门
答案:B
4.三端固定输出集成稳压器的输出电压为12V(-5V),则它的型号可能是( )。
A.CW7805
B.CW7905
C.CW7812
D.CW7912
答案:C
更多加V：boge30619
5.理想变压器可以实现电压、电流及阻抗的变换,在具体计算这三者时,其变换值受同名端位置影响的是( )。
A.阻抗
B.电压和电流
C.只有电压
D.只有电流
答案:B
6.共发射极放大电路负载开路时,放大倍数( )。
A.增大。

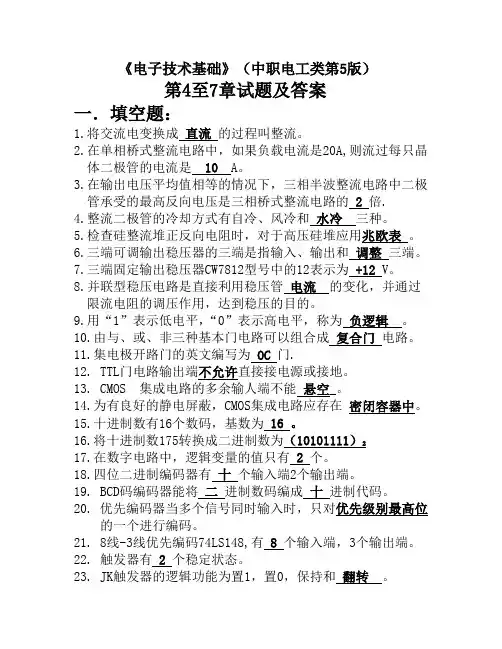

《电子技术基础》第4至7章试题及答案
《电子技术基础》（中职电工类第5版）第4至7章试题及答案一．填空题：1.将交流电变换成直流的过程叫整流。
2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。
5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表。
6.三端可调输出稳压器的三端是指输入、输出和调整三端。
7.三端固定输出稳压器CW7812型号中的12表示为+12 V。
8.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。
9.用“1”表示低电平，“0”表示高电平，称为负逻辑。
10.由与、或、非三种基本门电路可以组合成复合门电路。
11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。
13. CMOS 集成电路的多余输人端不能悬空_。
14.为有良好的静电屏蔽，CMOS集成电路应存在密闭容器中。
15.十进制数有16个数码，基数为16 。
16.将十进制数175转换成二进制数为（10101111）217.在数字电路中，逻辑变量的值只有 2 个。
18.四位二进制编码器有十个输入端2个输出端。
19. BCD码编码器能将二进制数码编成十进制代码。
20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。
21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。
22. 触发器有 2 个稳定状态。
23. JK触发器的逻辑功能为置1，置0，保持和翻转。
24. JK触发器中，若J=1 ，K= 1 则实现计数功能。
25.计数器还可以用来统计，定时、分频或者进行数字运算等。
26.计数器按计数趋势不同可分为加法、减法和可逆计数器。
27.模数转换器通常要经过采样、保持、量化和编码四步完成。
28.晶闸管的电流参数有通态平均电流和维持电流等。

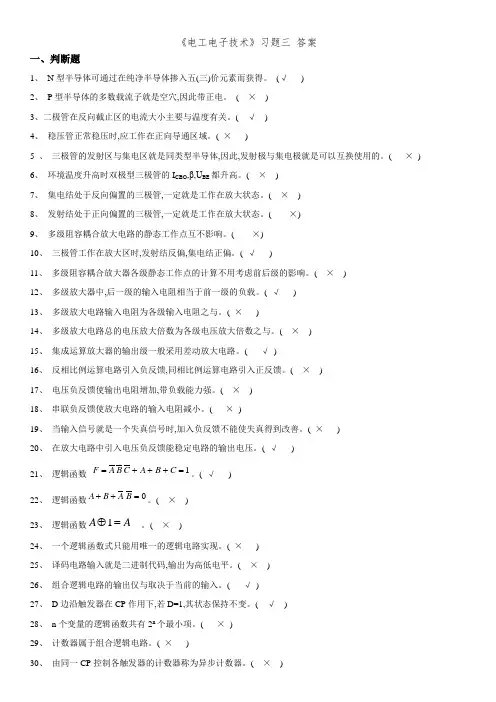

《电工电子技术》习题三 答案
1、 N 型半导体可通过在纯净半导体掺入五(三)价元素而获得。
(√ )2、 P 型半导体的多数载流子就是空穴,因此带正电。
( × )3、二极管在反向截止区的电流大小主要与温度有关。
( √ )4、 稳压管正常稳压时,应工作在正向导通区域。
( × )5 、 三极管的发射区与集电区就是同类型半导体,因此,发射极与集电极就是可以互换使用的。
( × )6、 环境温度升高时双极型三极管的I CBO ,β,U BE 都升高。
( × )7、 集电结处于反向偏置的三极管,一定就是工作在放大状态。
( × )8、 发射结处于正向偏置的三极管,一定就是工作在放大状态。
( ×)9、 多级阻容耦合放大电路的静态工作点互不影响。
( ×)10、 三极管工作在放大区时,发射结反偏,集电结正偏。
( √ )11、 多级阻容耦合放大器各级静态工作点的计算不用考虑前后级的影响。
( × )12、 多级放大器中,后一级的输入电阻相当于前一级的负载。
( √ )13、 多级放大电路输入电阻为各级输入电阻之与。
( × )14、 多级放大电路总的电压放大倍数为各级电压放大倍数之与。
( × )15、 集成运算放大器的输出级一般采用差动放大电路。
( √ )16、 反相比例运算电路引入负反馈,同相比例运算电路引入正反馈。
( × )17、 电压负反馈使输出电阻增加,带负载能力强。
( × )18、 串联负反馈使放大电路的输入电阻减小。
( × )19、 当输入信号就是一个失真信号时,加入负反馈不能使失真得到改善。
( × )20、 在放大电路中引入电压负反馈能稳定电路的输出电压。
( √ )21、 逻辑函数 1=+++=C B A C B A F 。
( √ )22、 逻辑函数0=++B A B A 。
( × )23、 逻辑函数A A =⊕1 。

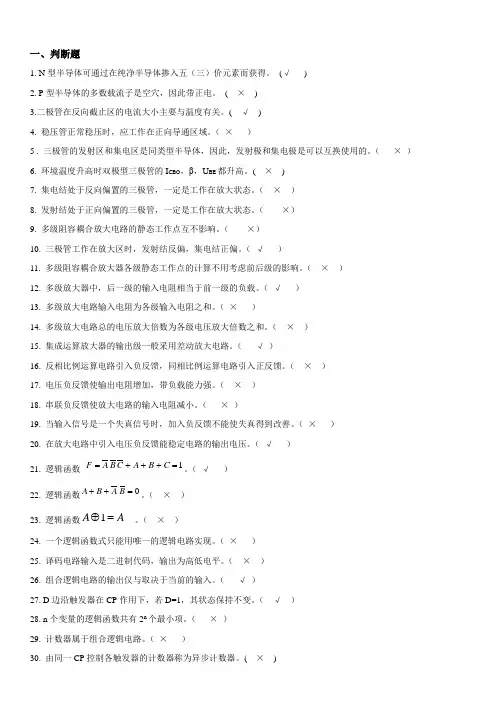

《电工电子技术》习题三 答案
1. N 型半导体可通过在纯净半导体掺入五（三）价元素而获得。
(√ )2. P 型半导体的多数载流子是空穴，因此带正电。
( × )3.二极管在反向截止区的电流大小主要与温度有关。
( √ )4. 稳压管正常稳压时，应工作在正向导通区域。
（ × ）5 . 三极管的发射区和集电区是同类型半导体，因此，发射极和集电极是可以互换使用的。
（ × ）6. 环境温度升高时双极型三极管的I CBO ，β，U BE 都升高。
( × )7. 集电结处于反向偏置的三极管，一定是工作在放大状态。
（ × ）8. 发射结处于正向偏置的三极管，一定是工作在放大状态。
（ ×）9. 多级阻容耦合放大电路的静态工作点互不影响。
（ ×）10. 三极管工作在放大区时，发射结反偏，集电结正偏。
（ √ ）11. 多级阻容耦合放大器各级静态工作点的计算不用考虑前后级的影响。
（ × ）12. 多级放大器中，后一级的输入电阻相当于前一级的负载。
（ √ ）13. 多级放大电路输入电阻为各级输入电阻之和。
（ × ）14. 多级放大电路总的电压放大倍数为各级电压放大倍数之和。
（ × ）15. 集成运算放大器的输出级一般采用差动放大电路。
（ √ ）16. 反相比例运算电路引入负反馈，同相比例运算电路引入正反馈。
（ × ）17. 电压负反馈使输出电阻增加，带负载能力强。
（ × ）18. 串联负反馈使放大电路的输入电阻减小。
（ × ）19. 当输入信号是一个失真信号时，加入负反馈不能使失真得到改善。
（ × ）20. 在放大电路中引入电压负反馈能稳定电路的输出电压。
（ √ ）21. 逻辑函数 1=+++=C B A C B A F 。
（ √ ）22. 逻辑函数0=++B A B A 。
（ × ）23. 逻辑函数A A =⊕1 。
《电工电子技术与技能》(文春帆主编)习题参考答案
第一章 直流电路 复习与考工模拟参考答案一、填空题1．12 V 、24 V 、36 V 2．5 W 3．2.178×108 J 4．并联 5．12 K Ω 二、选择题 1．D2．A3．D4．D5．C三、判断题1．× 2．× 3．× 4．√ 5．√ 四、分析与计算题1．0.01 A ；10 mA ；1.0×104 μA 2．（1）A 115（或0.45 A ）（2）5.6 KW •h （3）2.8元第二章 电容与电感 复习与考工模拟参考答案一、填空题 1．106；1012 2．耐压3．储能；磁场；电场 4．103；1065．电阻（或欧姆） 二、选择题 1．D2．A3．C4．B5．A三、判断题1．√2．×3．×4．√5．√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1．安培定则（或右手螺旋定则）2．安培；BIlF=3．软磁物质；硬磁物质；矩磁物质4．电磁感应现象5．楞次二、选择题1．B 2．A 3．C 4．A 5．B三、判断题1．√2．√3．√4．×5．×四、分析与作图题1．略2．电流方向：BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1．振幅（最大值或有效值）；频率（周期或角频率）；初相2．V220（或311 V）；s2.0；rad/s)02（或314πrad/s1003．有效值4．电压与电流同频同相；电压超前电流900；电流超前电压9005．正比；反比6．在电感性负载两端并联一容量适当的电容器二、选择题1．B 2．B 3．B 4．D 5．C三、判断题1．×2．√3．×4．×5．√ 6. ×7. ×四、分析与计算题1．最大值：10 A；有效值：A5；周期：0.2 s；频率：5 Hz；初相：150022．440 W3．（1）R＝6Ω；L＝25.5 mH （2）0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1．线电压；相电压；相电压；线电压2．220 V；380 V3．3；等于4．使不对称负载获得对称的相电压5．3；等于二、选择题1．D2．C3．A4．B5． A三、判断题1．√2．√3．√4．√5．×四、分析与作图题1．星形和三角形两种；画图略2．星形联结承受220V相电压；三角形联结时则承受380V线电压。
电工电子技术与技能第3版 第11章 整流、滤波及稳压电路
图 11-10 稳压管稳压电路
【工作原理】 在稳压二极管所组成的稳压电路中，利用稳压管所起 的电流调节作用，通过限流电阻R上电压或电流的变化进行补偿，从而达 到稳压的目的。限流电阻R是必不可少的元件，它即限制稳压管中的电流 ，保证使其正常工作，防止因过热而损坏，又与稳压管相配合达到稳压 的目的。一般情况下，在电路中如果有稳压管存在，就必然有与之匹配 的限流电阻。
图 11-9 常见复式滤波电路
第11章 整流、滤波及稳压电路
11.3 稳压电路
12.3.1 稳压管稳压电路
【电路结构】由稳压二 极管DZ和限流电阻R所组成 的稳压电路是一种最简单直 流稳压电源，如图11-10中 虚线框内所示，其输入电压 UI是整流滤波后的电压，输 出电压UO就是稳压管的稳 定电压UZ，RL是负载电阻。
图11-9b所示为LCπ型滤波电路，这种滤波电路是在电容滤波的基础上再加 一级LC滤波电路构成，使负载输出电压更加平滑。
由于LCπ型滤波电路带有铁芯的电感线圈体积大，价格也高，因此，当负 载电流较小时，常用小电阻R代替电感L，以减小电路的体积和重量。构成如图 11-9c所示的RCπ型滤波电路，只要适当选择R和C2参数，在负载两端可以获得 脉动极小的直流电压。在收音机和录音机中的电源滤波电路中，就经常采用 RCπ型滤波电路。
图11-7 电容滤波电路及波形
ቤተ መጻሕፍቲ ባይዱ
I第0 11章 整流、滤波及稳压电路
【工作原理】 电容滤波是利用电容的充、放电作用，使输出电压趋I0 于
平滑的。如图11-7a所示，当整流电路输出电压ui比电容两端 电压uc高时，电源电流一路经过负载RL ，另一路对电容C快 速充电储能，如图11-7b中曲线ab段。当ui < uc时，电容通过 负载RL放电，且uc的下降速度远小于u2的下降速度，如图116b中曲线bd段， 当下一次出现ui > uc时，电源再次对电容C 快速充电储能，重复上述过程，使负载获得如图11-7b中实线 部分所示平滑的输出电压uo，实现滤波功能。
《电工与电子技术基础》电子部分习题
第四章晶体二极管和二极管整流电路第一节晶体二极管（第一课时）一、选择题1、当晶体二极管的PN结导通后参加导电的是（）A.少数载流子B.多数载流子B.既有少数载流子又有多数载流子2、半导体中的空穴和自由电子数目相等，这样的半导体称为（）A.P型半导体B.本征半导体C.N型半导体二、填空题1、半导体是一种导电能力介于和之间的物体。
2、PN结具有的性能，即：加电压时PN结导通；加的电压时PN结截止。
三、解答题1、图所示的电路中，哪些灯泡能发亮？第一节晶体二极管（第二课时）一、选择题1、晶体二极管的正极电位是-10V，负极电位是-5V，则该二极管处于（）A. 零偏B. 反偏C. 正偏2、面接触型晶体二极管比较适用于（）A.小信号检波B.大功率整流C.大电流开关3、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应该把欧姆挡拨到（）A. R×100Ω或R×1kΩ挡B. R×1Ω挡C. R×10kΩ挡4、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门槛电压，则晶体二极管相当于（）A.大电阻B.断开的开关C.接通的开关5、当硅二极管加上0.3V的正向电压时，该二极管相当于（）A.小阻值电阻B.阻值很大的电阻C.内部短路二、填空题1、当晶体二极管导通后，则硅二极管的正向压降为V，锗二极管的正向压降为V。
2、晶体二极管因所加电压过大而。
并出现的现象，称为热击穿。
3、下面每小题后面的括号内，提供几种答案，选择正确的填在相应的横线上。
（1）简单的把一块P型半导体和一块N型半导体接触在一起形成PN结？（能；不能；不一定）（2）二极管导通时，则二极管两端所加的是电压。
（正向偏置；反向偏置；无偏置）（3）当二极管两端的正向偏置电压增大于电压时，二极管才能导通。
（击穿；饱和；门槛）（4）二极管两端的反向偏置电压增高时，在达到电压以前，通过的电流很小。
（击穿；最大；短路）第二节二极管整流电路1、在如图所示的电路中，试分析输入端a、b间输入交流电压υ时，通过R1、R2两电阻上的是交流电，还是直流电？2、若将单相桥式电路接成如图的形式，将会出现什么结果，应如何改正？3、如图所示两个电路中，设V1、V2均为理想二极管（即正向导通时其正向电阻和正向压降为零，反向截止时其反向电阻无穷大的二极管），试判断两图中的二极管是截止的还是导通的，A、B两端的电压V AB=？C、D端的电压V CD=？4、画出半波整流电路图。
《电工技术》试题及答案--整流滤波电路
第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。
6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。
7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）=，单相桥式整流电容滤波器的输出直流电压U L（AV）=，单相桥式整流电感滤波器的输出直流电压U L（AV）=。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。
电子技术——整流滤波电路参考答案(精华).docx
第一章整流滤波电路参考答案一、填空题 1、 PN 结 2、 导通，截止3、 单向导电性，直流电4、 单向导电，大5、 0.2V, 0.1V6、 0.7V, 0.3V7、 小，大8、 N, P9、 最大平均整流电流，最高反向工作电压，反向电流，正向压降，工作频率 10、 反向击穿11、 电，光，正向偏置，光，电，反向偏置12、 交流电，脉动的直流电，脉动的直流电，平滑的直流电，负载电流较小H 变化不大，负载电流较大13、 0.45 6，1.2U2，0.9 5 14、 稳压二极管，发光二极管15、 半波整流电路，桥式整流电路/全波整流电路16、电容滤波电路，电感滤波电路17、电容器放电快慢,小，平滑18^ b, a, a二、选择题1、A 8、A 15、A 22、D 29、D 2、B 9、D 16、B 23、D30、B 3、C 10、B17、B24、C31、C 4、A18、D 25、B 32、B 11、B5、 B6、 B7、 B 三、判断题12、 B 13、 D 14、 A19、 C 20、 B 21、 A26、 A 27、 B 28、 A33、B1、对2、对3、错4、对5、对6、对7、错8、对9、错10、错11、对12、对13、错14、对四、简答1、（1-1,低）什么是PN结？PN结有什么特性?答：PN结是P型半导体和N型半导体交界面附近的一个特殊区域。
它的最大的特性是单向导电性，正偏时导通，反偏时截止。
2、（1-1,低）欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：应使管子的正向电阻小一点，反向电阻大一点。
3、（1-1, 为什么说二极管是一-种非线形元件？什么是二极管的伏安特性？它的伏安特性曲线是如何绘制的？答：因为当二极管两端有电压加载时，通过二极管的电流与加在二极管两端的电压不是线形关系。
此时二极管两端电压与通过它的电流的关系即二极管的伏安特性。
以电压为横坐标，以电流为纵坐标绘制出的曲线即为它的伏安特性1111线。
《电工学-电子技术-下册》习题册习题解答
《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（C）A、正、反向电阻相等B、正向电阻大，反向电阻小C、反向电阻比正向电阻大很多倍D、正、反向电阻都等于无穷大*2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V，当U i=3V 时，则U0的值( D)。
A、不能确定B、等于0C、等于5VD、等于3V题2图**3．半导体三极管是具有( B)PN结的器件。
A、1个B、2个C、3个D、4个5．晶体管的主要特性是具有（D）。
A、单向导电性B、滤波作用C、稳压作用D、电流放大作用*6．稳压管的稳压性能是利用PN结的（D）。
A、单向导电特性B、正向导电特性C、反向截止特性D、反向击穿特性8．对放大电路进行动态分析的主要任务是（C）A、确定静态工作点QB、确定集电结和发射结的偏置电压C、确定电压放大倍数A u和输入、输出电阻r i，r0D、确定静态工作点Q、放大倍数A u和输入、输出电阻r i，r o*9．射极输出器电路如题9图所示，C1、C2足够大，对输入的交流信号u可视作短路。
则输出电压u0与输入电压u i之间的关系是( B)。
A、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压*11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
D 、耦合电容视为短路是不正确的，直流电源视为短路则正确。
电工学(下册)电子技术基础-第2章-习题解答
习 题 22.1 电路如图2.1所示，1k ΩR =，测得D 5V U =，试问二极管VD 是否良好（设外电路无虚焊）？解：内部PN 结或电极已开路，D 已损坏。
2.2 电路如图2.2所示，二极管导通电压D(on)U 约为0.7V ，试分别估算开关断开和闭合时输出电压o U 的数值。
图2.1 习题2.1电路图 图2.2 习题2.2电路图解： S 断开：断开VD ，D 5V U =。
所以VD 导通，o 50.7 4.3V U =-=S 闭合：断开VD ，)V (1125D-=⨯+-=RR RU ，所以VD 截止，o 6V U = 2.3 分析判断图2.3所示各电路中二极管是导通还是截止，并计算电压ab U ，设图中的二极管都是理想的。
图2.3 习题2.3电路图解：（a ）断开VD ，U D =5+5=10V>0，VD 导通 ，ab 5V U =-；（b）断开VD，D2151V23U=-⨯=-+，VD截止ab252V23U=⨯=+；（c）断开VD1 VD2，D1D212V,5127VU U==-+=，所以VD1优先导通，U D2= −5V，VD2截止，U ab=0V；(d) ）断开VD1 VD2，D1D212V,12517VU U==+=所以 VD2优先导通，D15VU=- VD1截止，ab5VU=-2.4 一个无标记的二极管，分别用a和b表示其两只引脚，利用模拟万用表测量其电阻。
当红表笔接a，黑表笔接b时，测得电阻值为500。
当红表笔接b，黑表笔接a时，测得电阻值为100k。
问哪一端是二极管阳极?解：b端是阳极2.5 二极管电路如图 2.4(a)所示，设输入电压i()u t波形如图 2.4(b)所示，在05mst<<的时间间隔内，试绘出输出电压o()u t的波形，设二极管是理想的。
图2.4 习题2.5电路图解：i()2tu t=，断开VD，D6iu u=-，当Du>时，VD导通，即3st>，60.2630.20.2iouu t-=⨯+=++当Du<时，VD截止，即3st<，6Vou=()ou tt/ms2.6 在图2.5所示的电路中，设二极管为理想的，已知i30sin(V)u tω=，试分别画出输出电压ou的波形，并标出幅值。
《电工学-电子技术-下册》试题及解答
第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，题2图题9图这种处理方法是( A )。
A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
第一章__整流滤波电路(附答案)[1]
![第一章__整流滤波电路(附答案)[1]](https://img.taocdn.com/s3/m/fcfb421d4431b90d6c85c7eb.png)
第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压，外加反偏电压。
3、（1-1，低）利用二极管的，可将交流电变成。
4、（1-1，低）根据二极管的性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是，死区电压是。
6、（1-1，低）硅二极管的工作电压为，锗二极管的工作电压为。
7、（1-1，中）整流二极管的正向电阻越，反向电阻越，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（A V）= ，单相桥式整流电容滤波器的输出直流电压U L（A V）= ，单相桥式整流电感滤波器的输出直流电压U L（A V）= 。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。
电工电子技术基础习题答案解析
第1章 电路的基本知识1.1 电路的概念（1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。
A ．电源的作用：将其他形式的能转换成电能。
B ．负载的作用：将电能转换成其他形式的能。
C ．中间环节的作用：传递、分配和控制电能。
1.2 电路中的主要物理量（1）零、负电位、正电位（2）3、1.5、3、1.5、0、3（3）-7，-51.3 电阻（1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据Sl R ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律（1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。
（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。
1.5 电功与电功率（1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. ×二、选择题1. C2. C3. B4. B5. B6. B7. C8. B三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 S l R ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V10)5(5=--=-=c b bc V V U V15)5(10=--=-=c a ac V V U V15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V（3）20102=⨯==Ir U r V4．（1）8804220=⨯==UI P W（2）15840001800880=⨯==Pt W J（3）1440018005.0422=⨯⨯==Rt I Q J（4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接（1）5.04211===R U I A 10205.022=⨯==IR U V1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab（b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab （c ）Ω===1444R R ab （d ）R R R R R R R R ab ++++=)2()2(Ω=⨯==53245858R 2.2 基尔霍夫定律（1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+128038050008.0008.0322332=+=+⨯=+I R I I I I即 解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换（1）rE I s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。
电工电子技术练习题及答案
电工电子技术练习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。
(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。
(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。
(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。
(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。
(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。
(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。
(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。
(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。
《电工技术》习题及答案--整流滤波电路
精心整理第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。
6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。
7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（A V）=，单相桥式整流电容滤波器的输出直流电压U L（A V）=，单相桥式整流电感滤波器的输出直流电压U L（A V）=。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
《电工电子技术基础》试题库附有答案解析
一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。
2．电路的三种工作状态是通路、断路、短路。
3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。
4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。
7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。
8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。
9．在直流电路中，电感可以看作短路，电容可以看作断路。
9．我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。
11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60º)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60º 。
13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W 。
14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。
15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。
16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。
17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。
18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为正序 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工技术》习题及答案--整流滤波电路-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。
6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。
7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）=，单相桥式整流电容滤波器的输出直流电压U L（AV）=，单相桥式整流电感滤波器的输出直流电压U L（AV）=。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，二、选择题1、（1-1，低）具有热敏特性的半导体材料受热后，半导体的导电性能将。
A、变好B、变差C、不变D、无法确定2、（1-1，中）P型半导体是指在本征半导体中掺入微量的。
A、硅元素B、硼元素C、磷元素D、锂元素3、（1-1，中）N型半导体是指在本征半导体中掺入微量的。
A、硅元素B、硼元素C、磷元素D、锂元素4、（1-1，难）PN结加正向电压时，空间电荷区将。
A、变窄B、基本不变C、变宽D、无法确定5、（1-1，低）二极管正向电阻比反向电阻。
A、大B、小C、一样大D、无法确定6、（1-1，中）二极管的导通条件。
A、u D>0B、u D>死区电压C、u D>击穿电压D、以上都不对7、（1-1，中）晶体二极管内阻是。
A、常数B、不是常数C、不一定D、没有电阻8、（1-1，中）电路如图所示，输出电压U O应为。
A、0.7VB、3.7VC、10VD、0.3V9、（1-1，中）把一个二极管直接同一个电动势为1.5V，内阻为零的电池正向连接，该二极管。
A、击穿B、电流为零C、电流正常D、电流过大使管子烧坏10、（1-1，中）下面列出的几条曲线中，哪条表示的理想二极管的伏安特性曲线。
ABCD11、（1-1，低）二极管的反向饱和电流在室温20o C时是5μA，温度每升高10o C，其反向饱和电流值增大一倍，当温度为30o C时，反向饱和电流值为。
A、5μAB、10μAC、20μAD、30μA12、（1-1，中）将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是。
A、Uo=UiB、Uo=0.45UiC、Uo=0.5UiD、213、（1-1，中）三极管三个极的对地电位分别是-6V、-3V、-3.2V，则该管是。
A、PNP硅管B、NPN锗管C、NPN硅管D、PNP锗管14、（1-1，中）NPN型三极管，三个电极的电位分别有V C=3.3V，V E=3V，V B=3.7V，则该管工作在。
A、饱和区B、截止区C、放大区D、击穿区15、（1-1，中）用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到。
A、R×100Ω或R×1KΩB、R×1ΩC、R×10ΩD、R×100Ω16、（1-1，中）当环境温度升高时，二极管的反向电流将。
A、减少B、增大C、不变D、缓慢减少17、（1-1，中）如图所示，设二极管为理想状态，则电压V AB为。
A、3VB、6VC、-3VD、-6V18、（1-1，难）如图所示的电路中，理想二极管D1、D2的工作状态为。
A、D1、D2均导通B、D1截止，D2导通C、D1、D2均截止D、D1导通，D2截止19、（1-1，中）二极管从反向到正向导通所需时间t1，从正向导通到反向截止所需要的时间t2,则t1和t2的关系是A、相等B、t1远大于t2C、t1远小于t2D、t1略小于t220、（1-1，中）将交流220V经单相半波整流电路转换为直流电压的值为。
A、110VB、0.45×220VC、2×220VD、220V21、（1-1，中）问以下哪种情况中，二极管会导通。
A、B、C、D、22、（1-1，难）用万用表测量小功率二极管极性时，应选用。
A、直流电压挡量程5VB、直流电流挡量程100mAC、交流电压挡量程10VD、电阻挡量程R×10023、（1-1，中）当万用表不同欧姆挡去测量二极管正反向电阻时，获得的结果差异较大，这是因为。
A、该管已坏B、万用表各挡有差异C、二极管的电阻可变D、二极管的伏安特性是非线性24、（1-1，难）二极管在反向截止区的反向电流。
A、随反向电压升高而升高B、随反向电压升高而急剧升高C 、基本保持不变D 、随反向电压升高而减少25、（1-1，中）某晶体二极管的正、反向电阻都很小或为零时，则该二极管。
A 、正常B 、已被击穿C 、内部短路D 、内部开路26、（1-1，难）已知输入正弦波Ui ，欲获取图示输出波形Uo ，应选取的合适电路是。
A 、B 、C 、D27、（1-1，难）两只相同的灯泡L1、L2接在如图所示的电路中，则。
A 、L1比L2亮B 、L2比L1亮C 、L1、L2一样亮D 、以上答案都不对28、（1-1，难）若PN 结两侧的杂质浓度高，则形成的PN 结。
A 、反向漏电流小，反向击穿电压低B 、反向漏电流小，反向击穿电压高C 、反向漏电流大，反向击穿电压高D 、反向漏电流大，反向击穿电压低29、（1-1，低）在单相半波整流电路中，所用整流二极管的数量是。
A 、四只B 、三只C 、二只D 、一只30、（1-1，难）在整流电路中，设整流电流平均值为I 0，则流过每只二极管的电流平均值I I D 0=的电路是。
A 、单相桥式整流电路B 、单相半波整流电路C 、单相全波整流电路D 、以上都不行31、（1-1，难）设整流变压器副边电压u U t 222=sin ω，欲使负载上得到图示整流电压的波形，则需要采用的整流电路是。
A 、单相桥式整流电路B 、单相全波整流电路C 、单相半波整流电路D 、以上都不行32、（1-2，难）整流滤波电路如图所示，负载电阻R L 不变，电容C 愈大，则输出电压平均值U O 应。
A 、不变B 、愈大C 、愈小D 、无法确定33、（1-2，难）单相半波整流、电容滤波电路中，设变压器副边电压有效值为U 2，则整流二极管承受的最高反向电压为。
A 、222UB 、22UC 、U 2D 、2U 2三、 判断题1、（1-1，低）二极管的内部结构实质就是一个PN 结。
（）2、（1-1，低）在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（）3、（1-1，中）因为N 型半导体的多子是自由电子，所以它带负电。
（）4、（1-1，中）PN 结在无光照、无外加电压时，结电流为零。
（）5、（1-1，低）硅二极管的热稳定性比锗二极管好。
（）6、（1-1，低）普通二极管正向使用也有稳压作用。
（）7、（1-1，低）P 型半导体带正电，N 型半导体带负电。
（）8、（1-1，中）二极管反向漏电流越小，表明二极管单向导电性越好。
（）9、（1-1，低）二极管仅能通过直流，不能通过交流。
（）10、（1-1，中）对于实际的晶体二极管，当加上正向电压时它立即导通，当加上反向电压时，它立即截止。
（）11、（1-1，中）用数字万用表识别晶体二极管的极性时，若测的是晶体管的正向电阻，那么与标有“+”号的表笔相连接的是二极管正极，另一端是负极。
（）12、（1-2，低）任何电子电路都需要直流电源供电，因此需要直流稳压电源（）13、（1-2，中）电容滤波效果是由电容器容抗大小决定的（）14、（1-2，中）电容滤波器广泛运用于负载电流小且变化量不大的场合（）四、 简答1、（1-1，低）什么是PN 结？PN 结有什么特性？2、（1-1，低）欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？3、（1-1，中）为什么说二极管是一种非线形元件什么是二极管的伏安特性它的伏安特性曲线是如何绘制的4、（1-1，低）什么是二极管的死区电压硅管和锗管的死区电压值约为多少5、（1-1，低）为什么二极管可以当着一个开关来使用？6、（1-1，中）选用二极管时候主要考虑哪些参数这些参数的含义是什么7、（1-2，中）什么叫整流什么叫滤波其各自组成的基本原理是什么五、 计算题1、（1-1，低）电路如图1.1所示，试确定二极管是正偏还是反偏。
设二极管正偏时的正向压降为0.7V ，估算U A 、U B 、U C 、U D 、U AB 、U CD 。
2、（1-1，低）电路如图所示，试分析当u I V =3时，哪些二极管导通？u I V =0时，哪些二极管导通（ 写出分析过程并设二极管正向压降为0.7 V ）。
3、（1-1，低）根据图(b)中给出的U A 、U B ，分析图(a)所示电路中二极管的工作状态，求U o 的值，并将结果添入图(b)中。
设二极管正向压降为0.7V 。
4、（1-1，低）计算下图所示电路的电位U Y （设D 为理想二极管）。
（1）U A ＝U B ＝0时；（2）U A ＝E ，U B ＝0时；（3）U A ＝U B ＝E 时。
5、（1-1，中）在下图所示电路中，设D 为理想二极管，已知输入电压u i 的波形。
试画出输出电压u o 的波形图。
