基于STM32的防盗报警系统设计开题报告

北方工业大学

本科毕业设计（论文）开题报告书

题目：基于STM32的防盗报警系统设计

指导教师：

专业班级：

学号：

姓名：

日期： 2019 年 3 月 1日

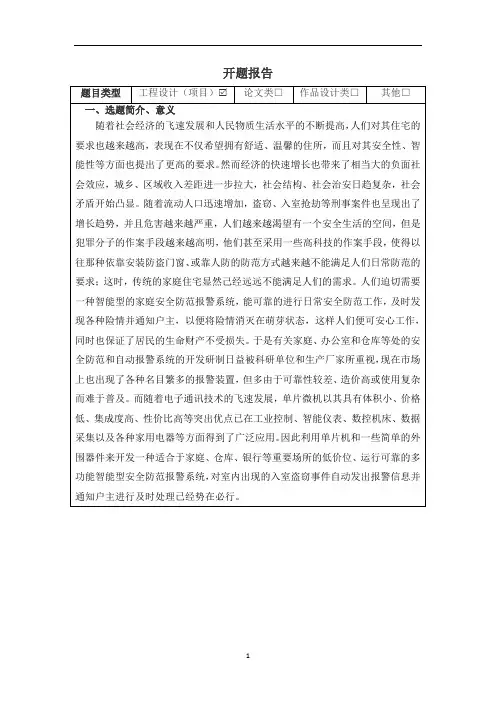

一、选题的目的、意义

二、本题的基本容

主要研究思路和方法：

1、主要研究思路

将STM32主板用无线传输模块连接四个STM32子板，一个监测物体距离控制键，和一个报警电路。每一个子板上面连接一个超声波传感器和一个LED 灯。先用超声波传感器检测到物体，将信号通过子板与主板之间的无线传输器发送到主板。通过主板判断物体距离超声波传感器是否小于设定值，若小于则控制报警电路报警。同时主板控制检测到物体的子板LED灯亮起。并在主板的LCD上显示编号即为报警子板，将报警时间存储。

硬件框图：

图1.STM32主板硬件框图

图2.STM32子板的硬件框图

(1)超声波传感器测距模块主要采用HC-SR04,其优点是可提供2cm-400cm 的

非接触式距离感测功能，测距精度可达高到3mm。其缺点为测距时，被测物体的面积不少于0.5 平方米且平面尽量要求平整，否则影响测量的。

(2)STM32主板与子板之间使用的无线传输模块是NRF905，拥有超低功耗，低成

本等优点。

(3)Key控制主板判断报警距离，即低于设置距离时开始报警。

(4)LCD显示报警子板的编号。

(5)存储器存储报警的时间。

(6)LED只在报警子板亮起

(7)报警电路中包含蜂鸣器，报警时，蜂鸣器工作。

2、方法

STM32主板先通过无线传输器收到来自子板的信号，并在LCD 上显示发送信号的子板编号，判断靠近该子板的物体的距离是否小于设定的距离，若是小于则控制报警电路报警，且存储报警时间。

STM32子板接收到来自超声波传感器发来有物体靠近的信号，判断是否超过设定距离，如果不超过，则只检测不发送，如果超过则子板通过无线传

输器将信号发送给STM32主板，届时LED灯亮起，完成工作。简单流程图：

图3.STM32主板流程图

图4.STM32子板流程图

三、完成期限和主要措施

四、预期达到的目标

五、主要参考文献

[1] 倩.基于单片机的超声波测距系统设计与实现[J].无线互联科

技,2018,15(24):36-38

[2] 肖绍杰,航.测距式超声波防盗报警器[J].师学院学报(自然科学

版),2002(03):46-48.

[3] 梁剑平.基于STM32单片机的汽车防盗系统设计与实现[J].师学院学

报,2015,36(05):128-134.

[4] 志杰. 基于单片机STM32的汽车电子防盗报警系统设计[D].广西大

学,2014.

[5] 玲,经章,何伟.基于STM32的防盗电系统设计[J].传感器与微系

统,2012,31(04):72-74.

[6] 宜帅,王海明,徐常建,宣茜.一种基于STM32的网络防盗门[J].中国科

技信息,2018(01):53.

[7] 修权,杰,黑创,黄力,志豪.基于STM32的超声波精确测距系统设计[J].

长江大学学报(自科版),2018,15(17):29-32+5.

[8]傅中君,王建宇,欧云,晓荣.基于STM32的超声波测距实验装置的设计与

应用[J].实验室科学,2018,21(04):34-37.

[9]L ian HUANG. Development of Ultrasonic Ranging System Based on

STM32[A]. Advanced Science and Industry Research Center.Proceedings of 2017 4th International Conference on Advanced Education Technology and Management Science(AETMS 2017)[C].Advanced Science and Industry Research Center:Science and Engineering Research Center,2017:3.

[10]D ai Tianyu. A control method to prevent falling from a treadmill

based on STM32microcontroller and ultrasonic transducer[A]. 东

北大学、IEEE新加坡工业电子分会、中国自动化学会信息物理系统控

六、指导教师意见（包括毕业实习）

七、系审查意见

八、学院审查意见
