10
曲流河
11
辫状河
12
注意油层水淹后曲线形态畸变
13
曲流河环境模式及典型曲线
14
(2)利用梯形图或星形图进行相分析
综合分析 模式分类 模式识别
星形图
教材P136
直方图
梯形图
15
(3)应用地层倾角测井 进行相分析
绿模式
识别层理类型 判别古水流方向 推断砂体延伸方向
蓝模式
红模式
教材P136
一)垂向加积(Vertical Accretion),简称垂积
是指沉积物以底负载方式搬运,当沉积物的重量超过流 水所能携带的能力时,开始发生沉积并形成沉积物的垂向增 长。这种作用的主要结果是形成辫状河砂体——心滩沉积, 沉积物的垂向堆积称之为垂向加积。
17
二)前积或进积作用(Progradation)
广义的前积作用,是指碎屑物于一定环境下,不断地向前加积, 故也称顺流加积(Downstream Accretion)。通常文献和教科书中 的前积,主要是指河流所携带的沉积物在遇到地形突然开阔、坡度 变陡时,所形成的顺流向沉积作用,即沉积物在地形开阔和坡度增 加的部位,开始卸载并逐渐向前推进或堆积的过程。
碎屑岩不同沉积作用的非均质性响应表现在:垂积——无 规则非均质性;前积——明显的反韵律非均质性;侧积—— 强烈的正韵律非均质性;漫积——似均质层;筛积——出现 “ 贼 层 ” 的 严 重 非 均 质 性 ; 选 积 —— 反 韵 律 非 均 质 性 ; 填 积——较弱的正韵律非均质性;浊积——复合非均质性。
五)筛积(Sieve Accretion)
主要是指发生在冲积扇的扇中平原,大量砾石已堆积的前 提下,细粒物质沉积在搬运卸载的过程中,因前期堆积的砾石 形似筛子一样具高渗透性,使细粒物向下渗透并产生选择性沉 积的过程。
六)选积(Winnowing or Swashing Accretion)
是由于汇水盆地的波浪作用使浪基面以上的沙质颗粒产生 来回的淘洗而形成滩坝的沉积作用,通常可发育较好的冲洗层19 理,这是由于沿岸流、回流及波浪共同的作用结果。
七)填积(Aggradation and Channel Filling)
主要是指河道内的充填沉积,这一过程是河流携带的大 量沉积物在流水的能量小于颗粒自身的重量时,沉积物发生 卸载并充填于河道内的堆积形式。
八)浊积(Turbidity Accretion or Deposition)
是指沉积物和水的混合物中由流体紊动向上的分力支撑颗 粒,使沉积呈县浮状态,并与上覆水体形成明显的密度差, 在密度差引起的重力作用下,沉积物沿着(水下)斜坡流动 并向前堆积的过程。
以上三种沉积作用也是盆地充填的三种最基本形式,并已被大多
数地质家和油田工作者广泛地采纳和使用,可以说它们是碎屑岩形
成过程中最基本的三种沉积物堆积方式。
18
四)漫积(Overbank or Sheet Flow Accretion)
漫积通常是指冲积扇环境的漫流沉积作用,即形成冲积扇 端的片汜沉积。本文把它拓展为由于河水或洪水漫过堤岸,远 离河道,流速减慢,大量悬浮物质卸载形成的冲积泛滥平原沉 积。这种定义与国外文献中的Sheetflow Deposition 相当,主要 是由于漫岸流将悬浮物携带到泛滥平原堆积而成,沉积物在垂 向上可以逐渐增厚,其搬运方式为悬浮负载。
16
第四节 碎屑岩的八大沉积作用
沉积作用是形成各种沉积环境的主要成因机理,这里所 指的沉积作用是单个成因单元(砂体)形成时的沉积方式, 它是研究储层非均质性的重要基础和内容,这是由于不同的 沉积作用具有不同的非均质性响应关系。为此,在前人的基 础上,将碎屑岩的沉积作用归纳为八个字。
即:垂、前、侧、漫;筛、选、填、Байду номын сангаас。
单井相图
7
测井相分析实例
(1)、三角洲相 三角洲水下分流水道一 般为中高幅钟形或箱形; 河口坝为漏斗形; 远砂坝为中-低幅漏斗形 或指形; 分流河道间则为低幅齿 形或平直曲线。
8
测井相分析实例
9
测井相分析实例
(2)、辫状河 心滩:自然电位幅 度大,较圆滑,曲 线形态为箱形或柱 形。 辫状水道:厚度小 于心滩,自然电位 幅度中等,为钟形 或齿化钟形。
三)侧向加积(Lateral Accretion),简称侧积
广义的侧向加积是指沉积物堆积于一个斜坡地貌上,而整个加积 过程中并不发生改变这一斜坡的地形特征,只引起沉积物向下坡方 向进行侧向移动或堆积。这里主要是指发生在河道内部,由于河道 的弯曲使水流形成侧向运动并造成沉积物重新分布的过程,它是形 成曲流点沙坝(也称边滩)的主要成因机理。
Thinking In Other People‘S Speeches,Growing Up In Your Own Story 讲师:XXXXXX XX年XX月XX日
22
2、测井相分析
1、基本概念:利用测井曲线形态进行沉积相分析称为测 井相分析,也称为电相(electrofacies)。 通过分析取芯井典型沉积微相类型对应的测井曲线响应, 建立岩性和电性之间的对应关系。最终实现根据测井曲线 即能判别岩性和沉积相。 目的是将在取芯井确定的沉积微相类型推广到非取芯井。
1
20
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
21
Thank You
在别人的演说中思考,在自己的故事里成长
2、用于测井相分析的测井曲线类型 测井曲线类型很多,它们可以从不同方面反映岩层 特征及所含流体性质。测井相分析一般选用自然电 位或自然伽玛曲线,并辅以微电极和电阻率曲线。
2
2、 测 井 相 类 型
3
曲线要素图
教材P134
4
5
6

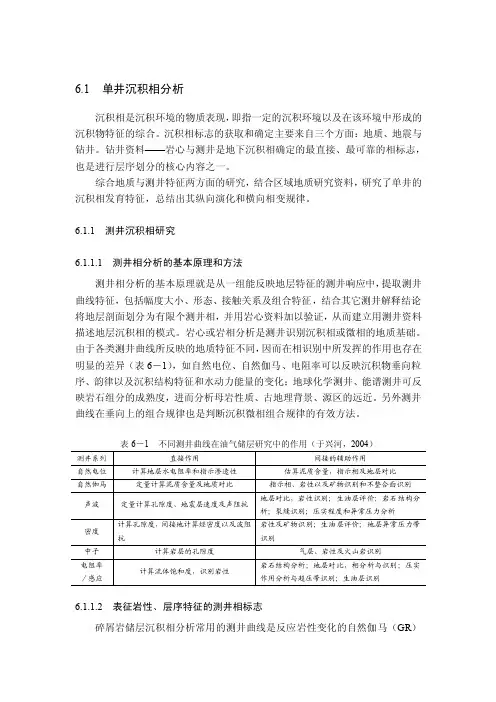

单井相分析
在岩芯观 察和描述 的基础上 编制单井 相图,然 后结合区 域地质资 料和其它 资料分析 和确定沉 积相、亚 相与微相 类型。
