说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢。

下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

高精度贴片电阻代码表

精密贴片电阻-阻值表精密贴片电阻是用代码来计算的，如01C就是10K。

下面是代码，就像查字典一样。

又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。

一点没有数字标注的直观方便，下面就是阻值表，以备自己查验：标准阻值表 E-96?? 0603F(+1%) Standard Resistance Table(训练教材)制订日期：修订日期：编写人：审核人：批准人：1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类元件．2.0 范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的电子元件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件主要有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑胶散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类元件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该元件的种类﹐名称以及是否有极性(方向性)。

B) 从元件表面的标记就能读出该元件的容量﹐允许误差范围等参数。

C) 能辩识各类元件在线路板上的丝印图。

D) 知道在作业过程中不同元件需注意的事项。

3.2 本指南由品管部负责编制;4.0 电子元件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

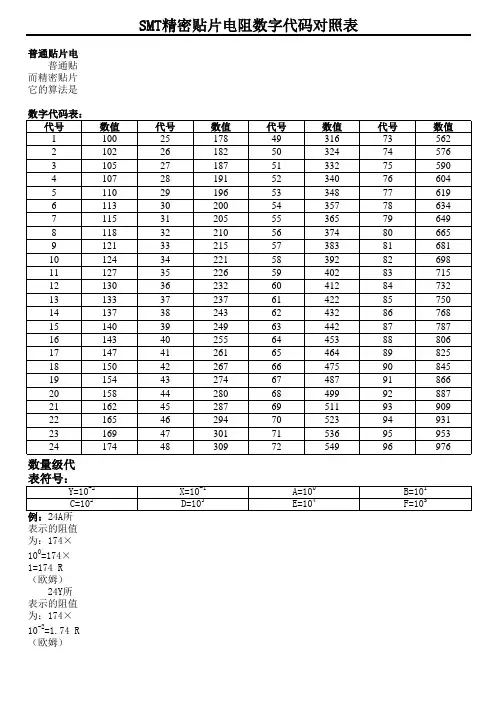

SMT精密贴片电阻数字代码对照表
普通贴片电阻和精密贴片电阻有很大的差别：
普通贴片电阻一般由三位数字表示，前2位是有效数值，第三位是乘数，误差一般为5%；
而精密贴片电阻是由两位数字加一位字母表示（也有一些是由4位数字组成），如：12D，28D……等。

它的算法是与普通贴片电阻是完全不一样的。

详细见下表
例：24A所表示的阻值为：174×10=174×1=174 R（欧姆）
24Y所表示的阻值为：174×10-2=1.74 R（欧姆）
24X：17.4
24B：1.74K
24C：17.4K
24D所表示的阻值为：174×103 =174×1000=174 KΩ （千欧）
普通贴片电阻的表示方法：
三位：前2位是有效值，第三位是数量级
四位：前3位是有效值，第四位是数量级
普通色环电阻的表示方法：
四环：前2环是有效值，第3环是数量级，第4环是误差。

五环：前3环是有效值，第4环是数量级，第5环是误差。

等。

精密贴片电阻计算表(新)

精密贴片电阻计算表(e96标识法)25. 5 40X25540A2.55K40B25.5K40C255K40D26. 1 41X26141A2.61K41B26.1K41C261K41D26. 7 42X26742A2.67K42B26.7K42C267K42D27. 4 43X27443A2.74K43B27.4K43C274K43D28. 0 44X2844A2.80K44B28.0K44C280K44D28. 7 45X28745A2.87K45B28.7K45C287K45D29. 4 46X29446A2.94K46B29.4K46C294K46D30. 1 47X30147A3.01K47B30.1K47C301K47D30. 9 48X30948A3.09K48B30.9K48C309K48D军规电组的阻值以四位数字表示，但拿起军规电阻，你会发现在四位数字之后还有一个英文字，例如2151F。

英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

在音响器材中，阻值误差1%已够用，电容器的误差、晶体管配对的误差，往往超过10%！正确的观念是：阻值愈低，误差也应该愈低；晶体后级扩大机的射极电阻，因阻值低于1Ω，故误差愈低愈佳。

若是四位数字再加两个英文字，那代表何意？例如2151FC，阻值是2K15，误差是1%，那C代表什么？代表温度系数；C=50ppm、D=25ppm、Y=15ppm、T=10ppm、V=5ppm。

E－24系列：常用于精度为5%的贴片电阻（单位：Ω）E－96系列：常用于精度为1%的贴片电阻10kΩ～100kΩ～1MΩ1MΩ～10MΩ1Ω～10Ω10Ω～100Ω100Ω～1kΩ1kΩ～10kΩ100kΩ1Ω10Ω100Ω1kΩ10kΩ100kΩ1MΩ1.02Ω10.2Ω102Ω 1.02kΩ10.2kΩ102kΩ 1.02MΩ1.05Ω10.5Ω105Ω 1.05kΩ10.5kΩ105kΩ 1.05MΩ1.07Ω10.7Ω107Ω 1.07kΩ10.7kΩ107kΩ 1.07MΩ1.1Ω11Ω110Ω 1.1kΩ11kΩ110kΩ 1.1MΩ1.13Ω11.3Ω113Ω 1.13kΩ11.3kΩ113kΩ 1.13MΩ1.15Ω11.5Ω115Ω 1.15kΩ11.5kΩ115kΩ 1.15MΩ1.18Ω11.8Ω118Ω 1.18kΩ11.8kΩ118kΩ 1.18MΩ1.21Ω12.1Ω121Ω 1.21kΩ12.1kΩ121kΩ 1.21MΩ1.24Ω12.4Ω124Ω 1.24kΩ12.4kΩ124kΩ 1.24MΩ1.27Ω12.7Ω127Ω 1.27kΩ12.7kΩ127kΩ 1.27MΩ1.3Ω13Ω130Ω 1.3kΩ13kΩ130kΩ 1.3MΩ1.33Ω13.3Ω133Ω 1.33kΩ13.3kΩ133kΩ 1.33MΩ1.37Ω13.7Ω137Ω 1.37kΩ13.7kΩ137kΩ 1.37MΩ1.4Ω14Ω140Ω 1.4kΩ14kΩ140kΩ 1.4MΩ1.43Ω14.3Ω143Ω 1.43kΩ14.3kΩ143kΩ 1.43MΩ1.47Ω14.7Ω147Ω 1.47kΩ14.7kΩ147kΩ 1.47MΩ1.5Ω15Ω150Ω 1.5kΩ15kΩ150kΩ 1.5MΩ1.54Ω15.4Ω154Ω 1.54kΩ15.4kΩ154kΩ 1.54MΩ1.58Ω15.8Ω158Ω 1.58kΩ15.8kΩ158kΩ 1.58MΩ1.62Ω16.2Ω162Ω 1.62kΩ16.2kΩ162kΩ 1.62MΩ1.65Ω16.5Ω165Ω 1.65kΩ16.5kΩ165kΩ 1.65MΩ1.69Ω16.9Ω169Ω 1.69kΩ16.9kΩ169kΩ 1.69MΩ1.74Ω17.4Ω174Ω 1.74kΩ17.4kΩ174kΩ 1.74MΩ1.78Ω17.8Ω178Ω 1.78kΩ17.8kΩ178kΩ 1.78MΩ1.82Ω18.2Ω182Ω 1.82kΩ18.2kΩ182kΩ 1.82MΩ1.87Ω18.7Ω187Ω 1.87kΩ18.7kΩ187kΩ 1.87MΩ1.91Ω19.1Ω191Ω 1.91kΩ19.1kΩ191kΩ 1.91MΩ1.96Ω19.6Ω196Ω 1.96kΩ19.6kΩ196kΩ 1.96MΩ2.0Ω20Ω200Ω 2.0kΩ20kΩ200kΩ 2.0MΩ2.05Ω20.5Ω205Ω 2.05kΩ20.5kΩ205kΩ 2.05MΩ2.1Ω21Ω210Ω 2.1kΩ21kΩ210kΩ 2.1MΩ2.15Ω21.5Ω215Ω 2.15kΩ21.5kΩ215kΩ 2.15MΩ2.21Ω22.1Ω221Ω 2.21kΩ22.1kΩ221kΩ 2.21MΩ2.26Ω22.6Ω226Ω 2.26kΩ22.6kΩ226kΩ 2.26MΩ2.32Ω23.2Ω232Ω 2.32kΩ23.2kΩ232kΩ 2.32MΩ2.37Ω23.7Ω237Ω 2.37kΩ23.7kΩ237kΩ 2.37MΩ2.43Ω24.3Ω243Ω 2.43kΩ24.3kΩ243kΩ2.43MΩ2.49Ω24.9Ω249Ω 2.49kΩ24.9kΩ249kΩ 2.49MΩ2.55Ω25.5Ω255Ω 2.55kΩ25.5kΩ255kΩ 2.55MΩ2.61Ω26.1Ω261Ω 2.61kΩ26.1kΩ261kΩ 2.61MΩ2.67Ω26.7Ω267Ω 2.67kΩ26.7kΩ267kΩ 2.67MΩ2.74Ω27.4Ω274Ω 2.74kΩ27.4kΩ274kΩ 2.74MΩ2.8Ω28Ω280Ω 2.8kΩ28kΩ280kΩ 2.8MΩ2.87Ω28.7Ω287Ω 2.87kΩ28.7kΩ287kΩ 2.87MΩ2.94Ω29.4Ω294Ω 2.94kΩ29.4kΩ294kΩ 2.94MΩ3.01Ω30.1Ω301Ω 3.01kΩ30.1kΩ301kΩ 3.01MΩ3.09Ω30.9Ω309Ω 3.09kΩ30.9kΩ309kΩ 3.09MΩ3.16Ω31.6Ω316Ω 3.16kΩ31.6kΩ316kΩ 3.16MΩ3.32Ω33.2Ω332Ω 3.32kΩ33.2kΩ332kΩ 3.32MΩ3.4Ω34Ω340Ω 3.4kΩ34kΩ340kΩ 3.4MΩ3.48Ω34.8Ω348Ω 3.48kΩ34.8kΩ348kΩ 3.48MΩ3.57Ω35.7Ω357Ω 3.57kΩ35.7kΩ357kΩ 3.57MΩ3.65Ω36.5Ω365Ω 3.65kΩ36.5kΩ365kΩ 3.65MΩ3.74Ω37.4Ω374Ω 3.74kΩ37.4kΩ374kΩ 3.74MΩ3.83Ω38.3Ω383Ω 3.83kΩ38.3kΩ383kΩ 3.83MΩ3.92Ω39.2Ω392Ω 3.92kΩ39.2kΩ392kΩ 3.92MΩ4.02Ω40.2Ω402Ω 4.02kΩ40.2kΩ402kΩ 4.02MΩ4.12Ω41.2Ω412Ω 4.12kΩ41.2kΩ412kΩ 4.12MΩ4.22Ω42.2Ω422Ω 4.22kΩ42.2kΩ422kΩ 4.22MΩ4.32Ω43.2Ω432Ω 4.32kΩ43.2kΩ432kΩ 4.32MΩ4.42Ω44.2Ω442Ω 4.42kΩ44.2kΩ442kΩ 4.42MΩ4.53Ω45.3Ω453Ω 4.53kΩ45.3kΩ453kΩ 4.53MΩ4.64Ω46.4Ω464Ω 4.64kΩ46.4kΩ464kΩ 4.64MΩ4.75Ω47.5Ω475Ω 4.75kΩ47.5kΩ475kΩ 4.75MΩ4.87Ω48.7Ω487Ω 4.87kΩ48.7kΩ487kΩ 4.87MΩ4.99Ω49.9Ω499Ω 4.99kΩ49.9kΩ499kΩ 4.99MΩ5.11Ω51.1Ω511Ω 5.11kΩ51.1kΩ511kΩ 5.11MΩ5.23Ω52.3Ω523Ω 5.23kΩ52.3kΩ523kΩ 5.23MΩ5.36Ω53.6Ω536Ω 5.36kΩ53.6kΩ536kΩ 5.36MΩ5.49Ω54.9Ω549Ω 5.49kΩ54.9kΩ549kΩ 5.49MΩ5.62Ω56.2Ω562Ω 5.62kΩ56.2kΩ562kΩ 5.62MΩ5.76Ω57.6Ω576Ω 5.76kΩ57.6kΩ576kΩ 5.76MΩ5.9Ω59Ω590Ω 5.9kΩ59kΩ590kΩ 5.9MΩ6.04Ω60.4Ω604Ω 6.04kΩ60.4kΩ604kΩ 6.04MΩ6.19Ω61.9Ω619Ω 6.19kΩ61.9kΩ619kΩ 6.19MΩ6.34Ω63.4Ω634Ω 6.34kΩ63.4kΩ634kΩ 6.34MΩ6.65Ω66.5Ω665Ω 6.65kΩ66.5kΩ665kΩ 6.65MΩ6.81Ω68.1Ω681Ω 6.81kΩ68.1kΩ681kΩ 6.81MΩ6.98Ω69.8Ω698Ω 6.98kΩ69.8kΩ698kΩ 6.98MΩ7.15Ω71.5Ω715Ω7.15kΩ71.5kΩ715kΩ7.15MΩ7.32Ω73.2Ω732Ω7.32kΩ73.2kΩ732kΩ7.32MΩ7.5Ω75Ω750Ω7.5kΩ75kΩ750kΩ7.5MΩ7.68Ω76.8Ω768Ω7.68kΩ76.8kΩ768kΩ7.68MΩ7.87Ω78.7Ω787Ω7.87kΩ78.7kΩ787kΩ7.87MΩ8.06Ω80.6Ω806Ω8.06kΩ80.6kΩ806kΩ8.06MΩ8.25Ω82.5Ω825Ω8.25kΩ82.5kΩ825kΩ8.25MΩ8.45Ω84.5Ω845Ω8.45kΩ84.5kΩ845kΩ8.45MΩ8.66Ω86.6Ω866Ω8.66kΩ86.6kΩ866kΩ8.66MΩ8.87Ω88.7Ω887Ω8.87kΩ88.7kΩ887kΩ8.87MΩ9.09Ω90.9Ω909Ω9.09kΩ90.9kΩ909kΩ9.09MΩ9.31Ω93.1Ω931Ω9.31kΩ93.1kΩ931kΩ9.31MΩ9.53Ω95.3Ω953Ω9.53kΩ95.3kΩ953kΩ9.53MΩ9.76Ω97.6Ω976Ω9.76kΩ97.6kΩ976kΩ9.76MΩE3 50% tolerance (no longer used)E6 20% tolerance (now seldom used)E12 10% toleranceE24 5% toleranceE48 2% toleranceE96 1% toleranceE192 0.5, 0.25, 0.1% and higher tolerancesStandard EIA Decade Values Table (100 to 1,000Decade)。
