基于线性霍尔元件的位移传感器设计
霍尔式直线小位移传感器的设计
霍尔式直线小位移传感器的设计
刘荣先;李凡;崔守鸷
【期刊名称】《扬州大学学报：自然科学版》
【年(卷),期】2013(16)4
【摘要】提出一种基于霍尔元件设计的直线小位移测量传感器.利用有限元分析软件FEMM(finite element method magnetics)对传感器磁体的磁场分布进行有限元分析,得出磁体到霍尔元件的最佳距离.在测量范围的均匀梯度磁场中,传感器将物理量转换成可供控制的电信号,简单方便,精确度高,在需要小距离的测量场合中有很大应用价值.
【总页数】4页(P47-50)
【关键词】霍尔元件;直线小位移;有限元分析;梯度磁场
【作者】刘荣先;李凡;崔守鸷
【作者单位】扬州大学汽车工程实验总厂;扬州大学水利与能源动力工程学院【正文语种】中文
【中图分类】TH822;TP212
【相关文献】
1.基于ARM的直线式时栅位移传感器A／D转换电路设计 [J], 张天恒;黄沛;王先全;武亮;鲁进
2.一种电容式直线位移传感器设计与研究 [J], 彭泽;毛忠浩;赵雅彬;张根
3.新型霍尔式角位移传感器的设计与试制 [J], 俞志根;王秀林
4.霍尔式角位移传感器电磁兼容设计 [J], 刘荣先;李凡;秦永法
5.霍尔效应式位移传感器的温度补偿 [J], 钦志伟;卢文科;左锋;冯阳
因版权原因，仅展示原文概要，查看原文内容请购买。
霍尔位移传感实验报告
一、实验目的1. 理解霍尔位移传感器的工作原理。
2. 掌握霍尔位移传感器的安装和调试方法。
3. 分析霍尔位移传感器的性能特点。
4. 验证霍尔位移传感器的测量精度和稳定性。
二、实验原理霍尔位移传感器是基于霍尔效应原理设计的。
当电流通过半导体材料，并受到垂直于电流方向的磁场作用时，在半导体材料的两侧会产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度和半导体材料的厚度有关。
霍尔位移传感器通常由一个线性霍尔元件、永久磁钢组和测量电路组成。
当传感器沿轴向移动时，由于磁场分布的变化，霍尔元件的输出电压也随之变化，从而实现位移的测量。
三、实验仪器与设备1. 霍尔位移传感器2. 永久磁钢组3. 信号调理电路4. 数据采集器5. 移动平台6. 精密尺四、实验步骤1. 将霍尔位移传感器安装在移动平台上，确保传感器轴线与移动平台轴线一致。
2. 将传感器连接到信号调理电路，并进行电路调试，确保信号输出稳定。
3. 使用数据采集器记录传感器在不同位移位置下的输出电压。
4. 将实验数据与理论计算结果进行对比分析。
5. 改变传感器轴线与磁场方向的夹角，观察霍尔电压的变化，分析传感器的性能特点。
五、实验数据与结果分析1. 实验数据记录表| 位移（mm） | 霍尔电压（mV） | 理论计算值（mV） ||------------|----------------|------------------|| 0 | 0 | 0 || 1 | 0.5 | 0.5 || 2 | 1.0 | 1.0 || 3 | 1.5 | 1.5 || 4 | 2.0 | 2.0 |2. 实验结果分析（1）实验数据与理论计算值基本一致，说明霍尔位移传感器的测量精度较高。
（2）当传感器轴线与磁场方向的夹角为90°时，霍尔电压最大；当夹角为0°时，霍尔电压最小。
这表明霍尔位移传感器的输出电压与传感器轴线与磁场方向的夹角有关。
霍尔传感器测位移课程设计
传感器课程设计说明书线性霍尔元件位移传感器学号：学院名称：专业班级：学生姓名：教师姓名：教师职称：2015 年 1 月线性霍尔元件位移传感器设计任务书一、设计题目线性霍尔元件位移传感器二、设计目的课程设计是工科各专业的主要实践性教学环节之一，是围绕一门主要基础课或专业课，运用所学课程的知识，结合实际应用设计而进行的一次综合分析设计能力的训练。
《传感器技术》是测控技术与仪器专业的一门专业技能课，能够运用基本测控电路知识解决日常生活中的问题是本专业学生的基本素质。
本次课程设计旨在培养学生运用所学过的理论知识，初步掌握解决实际应用问题时所应具有的查阅资料、综合运用所学知识的能力，为课程设计及今后从事专业学习工作打下坚实的基础。
三、设计内容及要求1.掌握传感器工作原理2.掌握信号处理电路的作用与原理3.画出各电路处理后的信号波形4.对位移进行测量（正负位移均三次以上）5.算出传感器的迟滞误差、线性度6.写出说明书。
四、设计方法和基本原理1.问题描述设计一个既能测量位移的大小，也能判别方向的线性霍尔元件位移传感器。
2.解决方案①搜集资料，确定电路原理图（包括激励信号电路、消除不等位电势补偿电路、放大电路、移相电路、相敏检波电路和低通滤波电路等信号处理电路）②搭建实物测量系统，调试各部分电路。
③测试得出相应的实验数据，给出相应的波形，计算出传感器的量程、线性度和灵敏度、迟滞误差。
写出说明书，答辩。
目录第一章引言 (4)第二章霍尔传感器工作原理 (4)2.1霍尔效应 (4)2.2霍尔元件的主要特性 (6)2.3霍尔传感器的应用 (6)第三章测量系统组成 (9)3.1霍尔元件的误差及补偿 (9)3.1.1霍尔元件的零位误差与补偿 (9)3.1.2霍尔元件的温度误差及补偿 (9)3.2 直流激励的霍尔传感器电路 (10)3.3交流激励的霍尔传感器电路 (10)3.3.1传感器补偿放大电路 (10)3.3.2移相电路 (11)3.3.2相敏检波电路 (12)3.3.4低通滤波电路 (12)第四章电路测试与结果 (13)4.1进行各部分电路线路元件的连接组装 (13)4.2移相电路的测试 (14)4.3相敏检波电路的测试 (15)4.4低通滤波电路测试 (17)第五章传感器测试与数据处理 (18)5.1传感器的回程差 (18)5.2传感器的灵敏度 (19)5.3传感器的线性度 (20)第五章心得体会 (21)致谢 (22)参考文献 (23)附录 (24)6.1直流激励数据 (24)6.2交流激励数据 (25)第一章引言位移是与物体的位置在运动过程中的移动有关的量，目前测量位移的方法相当多，小位移通常使用应变式、电感式、差动变压器式、涡流式、霍尔等位移传感器器来测量，大的位移常用感应同步器、光栅、容栅、磁栅等位移传感器来测量。
线性霍尔传感器位移特性实验
线性霍尔传感器位移特性实验1.实验目的通过对线性霍尔传感器位移特性的实验，使学生了解线性霍尔传感器的基本工作原理，并了解它在位移测量中的应用。
2.实验仪器线性霍尔传感器、数字万用表、调整电源。
3.实验原理线性霍尔传感器是一种基于霍尔效应工作的传感器。
当通过传感器的电流与磁场相互作用时，传感器的输出电压会发生变化。
通过调整传感器附近的磁场，可以改变传感器的输出电压。
线性霍尔传感器的输出电压与输出电流成正比，因此可以用来测量位移。
4.实验步骤(1)将调整电源的电压调整到3V左右，将线性霍尔传感器连接到数字万用表的电流输入端。
(2)将线性霍尔传感器固定在一个平面表面上，并将测量头固定在传动机构上。
(3)在传动机构上固定一块磁铁，并将磁铁与线性霍尔传感器保持一定的距离。
(4)用手慢慢地移动传动机构，观察及记录数字万用表的输出读数，同时测量传动机构的位移。
(5)按照步骤(4)，沿一个方向不断地调整传动机构的位置，获得输出电压和位移数据。
然后，沿相反的方向重复这个过程。
(6)根据实验中获得的数据绘制线性霍尔传感器的位移特性曲线。
5.实验注意事项(1)实验时应防止磁场干扰，以免影响实验结果。
(2)在实验过程中需要减小环境磁场干扰。
(3)尽量减少传动机构的摩擦，以确保实验结果的准确性。
6.实验结果分析根据实验分析得到的数据，可以绘制线性霍尔传感器的位移特性曲线。
通过分析该曲线，可以了解线性霍尔传感器的工作特性。
根据曲线的斜率，可以计算出线性霍尔传感器的灵敏度，进一步推断出它在位移测量中的应用范围。
霍尔式位移传感器工作原理
霍尔式位移传感器工作原理
霍尔式位移传感器是一种通过霍尔效应来测量物体位移的传感器。
霍尔效应是指当电流通过垂直于电流方向的导电材料时，在导电材料中会形成横向电场，从而产生一种横向电势差。
基于这个效应，霍尔式位移传感器利用霍尔元件感知物体的位移。
霍尔式位移传感器主要由霍尔元件、磁场源和信号处理电路组成。
磁场源通常使用稳定的磁体或永磁体，用以产生一个稳定、均匀的磁场。
霍尔元件是一种特殊的半导体器件，它根据物体位移的变化来感知磁场的变化，并生成相应的电压或电流信号。
当物体位移时，由于物体上有磁性材料，磁场源产生的磁场会受到物体位移的影响而发生变化。
当物体靠近霍尔元件时，磁场增强，霍尔元件感受到较高的磁场强度；当物体远离霍尔元件时，磁场减弱，霍尔元件感受到较低的磁场强度。
霍尔元件通过测量感知到的磁场强度变化，将其转换为与物体位移相关的电压或电流信号。
这个信号经过信号处理电路放大、滤波等处理后，输出一个与物体位移成比例的电信号。
因此，霍尔式位移传感器的工作原理即基于霍尔效应，通过感知物体位移对磁场的改变来实现位移的测量。

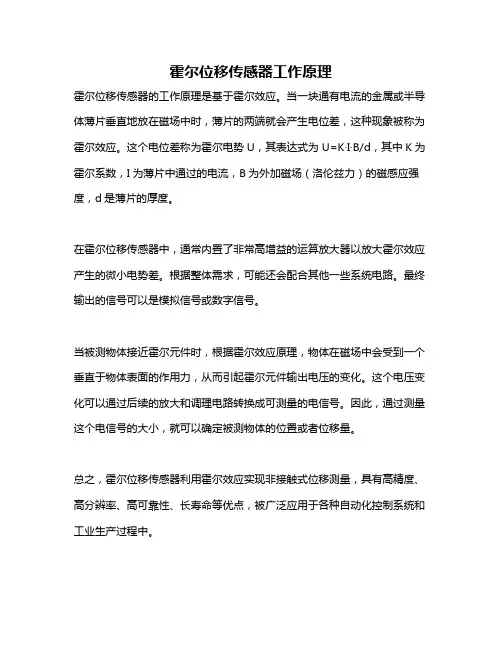

霍尔位移传感器工作原理
霍尔位移传感器工作原理
霍尔位移传感器的工作原理是基于霍尔效应。
当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象被称为霍尔效应。
这个电位差称为霍尔电势U，其表达式为U=K·I·B/d，其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦兹力）的磁感应强度，d是薄片的厚度。
在霍尔位移传感器中，通常内置了非常高增益的运算放大器以放大霍尔效应产生的微小电势差。
根据整体需求，可能还会配合其他一些系统电路。
最终输出的信号可以是模拟信号或数字信号。
当被测物体接近霍尔元件时，根据霍尔效应原理，物体在磁场中会受到一个垂直于物体表面的作用力，从而引起霍尔元件输出电压的变化。
这个电压变化可以通过后续的放大和调理电路转换成可测量的电信号。
因此，通过测量这个电信号的大小，就可以确定被测物体的位置或者位移量。
总之，霍尔位移传感器利用霍尔效应实现非接触式位移测量，具有高精度、高分辨率、高可靠性、长寿命等优点，被广泛应用于各种自动化控制系统和工业生产过程中。
霍尔式位移传感器的直流激励特性实验
了解霍尔式传感器的原理与特性。
根据霍尔效应，霍尔电势 UH=K H IB，保持 K H 、I 不变，若霍尔元件在梯度磁场 B 中运动，且 B 是线性均匀变化的，则霍尔电势 U H 也将线性均匀变化，这样就可以进行位移测量。
霍尔片、磁钢、电桥、差动放大器、F/V 表、直流稳压电源、测微头、振动平台。
差动放大器增益旋钮打到最小，电压表置 20V 档，直流稳压电源置 2V 档。
1、了解霍尔传感器结构、熟悉霍尔片电路符号，霍尔片安装在振动圆盘上,两个半圆永久磁钢固定在顶板上，二者组合成霍尔传感器(老)；霍尔片封装成探头固定在调节支架上，圆形永久磁钢固定在振动圆盘上 (新) ，两种不同结构的霍尔传感器，请对照设备看下。
2、开启主电源将差动放大器调零后，增益最小，关闭主电源，根据图 23 接线，W1、r 为电桥单元的直流平衡网络。
3、装好测微头，调节测微头与振动台吸合并使霍尔片置于半圆磁钢上下正中位置(老)，霍尔探头置于圆形磁钢中心 (新) 并且相距约 2-3mm。
4、开启主电源，调整 W1 使电压表指示为零【如电压表指示不能调零 (新) ，再进一步一调整霍尔探头与圆形磁钢中心的距离，直至可到零位】。
5、记下测微头起始刻度，顺时针旋动测微头，记下电压表读数，建议每 0.2—0.5mm 读一个数，将读数填入下表：作出 V-X 曲线，记下线性范围(X-V)坐标，求出灵敏度。
通过实验可以想到：本实验实际上是用移动的霍尔元件(或磁钢)来测磁场分布情况，磁场分布的线性程度决定了输出霍尔电势的线性度，且灵敏度与磁场强度有关。
6、实验完结关闭主电源，各旋钮置初始位置。
1、由于磁路系统的气隙较大，应使霍尔片尽量靠近极靴霍尔探头尽量对准磁钢中心，以高灵敏度。
一旦调整好后，测量过程中不能移动磁路系统。
2、霍尔传感器的输入、输出端口不要弄错；激励电压不能过 2V，以免损坏霍尔片。
12 霍尔传感器的位移特性实验
• 霍尔电势与位移量成线性关系，其输出电 势的极性反映了元件位移方向。磁场梯度 越大，灵敏度越高；磁场梯度越均匀，输 出线性度就越好。利用这一原理可以测量 与位移有关的非电量，如力，压力，加速 度，液位和压差。这种传感器一般可测量12mm的微小位移，特点是惯性小，响应速 度快，无触点测量。
实验内容及步骤
• 由于磁路系统的气隙较大，应使霍尔片尽 量靠近极靴，以提高灵敏度。
• 一旦调整好后，测量过程中不能移动磁路 系统。 • 对传感器要轻拿轻放，绝不可掉到地上。 • 不要将霍尔传感器的激励电压错接成±15V， 否则将可能烧毁霍尔元件。
思考题
• 本实验中霍尔元件位移的线性度实际上反 映的是什么量的变化？
• 1、霍尔传感器安装将霍尔传感器安装在霍 尔传感器实验模块上，将传感器引线插头 插入实验模板的插座中，实验板的连接线。 • 2、数显表调零：开启电源，调节测微头使 霍尔片大致在磁铁中间位置，再调节RW1 使数显表指示为零。 • 3、实验记录：测微头往轴向方向推进，从 15.00mm到5.00mm左右为止。将读数填入
• 了解霍尔式传感器的结构、工作原理； • 学会用霍尔传感器做静态位移测试。
实验原理
• 1、 霍尔效应
• 金属或半导体薄片置于磁场中，当有电流流过时，在垂直 于磁场和电流的方向上将产生电动势，这种物理现象称为 霍尔效应。具有这种效应的元件成为霍尔元件。 • 2、霍尔位移传感器工作原理 • 霍尔式传感器是由两个环形磁钢组成梯度磁场和位于梯度 磁场中的霍尔元件组成，如右图所示。当霍尔元件通过恒 定电流时，霍尔元件有电势输出。 B • U H K H BI K 1 B x O • 当磁场与位移成正比时, B K2 x • U H K 1 K 2 x Kx （K ——位移传感器的灵敏度） •
霍尔式位移传感器实验报告
霍尔式位移传感器实验报告1. 实验目的本实验旨在通过实际操作，了解和验证霍尔式位移传感器的工作原理，并掌握其在实际应用中的使用方法。
2. 实验材料•霍尔式位移传感器•磁铁•Arduino开发板•连接线•电脑3. 实验步骤步骤1：准备工作1.将Arduino开发板连接至电脑，并打开Arduino IDE软件。
2.将霍尔式位移传感器与磁铁连接，并确保连接稳固。
步骤2：编写代码1.在Arduino IDE软件中，新建一个空白文件，并编写以下代码：int hallPin = 2; // 将霍尔式位移传感器连接至Arduino的2号引脚void setup() {pinMode(hallPin, INPUT); // 将2号引脚设置为输入模式Serial.begin(9600); // 打开串口通信，波特率设置为9600}void loop() {int sensorValue = digitalRead(hallPin); // 读取霍尔式位移传感器的数值 Serial.println(sensorValue); // 打印数值至串口监视器delay(1000); // 等待1秒}步骤3：上传代码1.将Arduino开发板通过USB线连接至电脑。
2.在Arduino IDE软件中，选择正确的开发板类型和端口。
3.点击“上传”按钮，将代码上传至Arduino开发板。
步骤4：实验操作1.将磁铁靠近霍尔式位移传感器，并观察串口监视器的输出。
2.移开磁铁，并再次观察串口监视器的输出。
3.可以尝试改变磁铁的距离和位置，观察传感器输出的变化。
4. 实验结果与分析根据实验步骤操作后，我们可以观察到串口监视器输出的数值会随着磁铁距离传感器的远近而变化。
当磁铁靠近传感器时，传感器输出为高电平（1），当磁铁远离传感器时，传感器输出为低电平（0）。
这是因为霍尔式位移传感器是基于霍尔效应工作的。
当有磁场作用于霍尔元件时，霍尔元件的输出电压会发生变化，从而实现对磁场的检测和测量。
线性霍尔式传感器位移特性实验
大器等做在一个芯片上的集成电路型结构，与霍尔元件相比，它具有微型化、灵敏度高、可
靠性高、寿命长、功耗低、负载能力强以及使用方便等等优点。
本实验采用的霍尔式位移(小位移1mm~2mm)传感器是由线性霍尔元件、两只半
圆形永久磁钢组成，其它很多物理量如：力、压力、机械振动等本质上都可转变成位移的变
外二个2(V-)、4(Vo-)是输出端。接线时，电源输入激励端与输出端千万不能颠倒，否则霍尔元件要损坏。
3、将测头从处调到3=处作为位移起点并记录电对针方向)仔细调节测微头的微分筒(0.01m/每小格)△x=0.1m(实验总位移从15mm~5mm)从电压表上读出相应的电压Vo值，填人下表24表24霍尔传感器位移实验数据
9.3
0.725
4.9
-0.038
0.6
-0.607
9.2
0.725
4.8
-0.067
0.5
-0.607
9.1
0.724
4.7
-0.1
0.4
-0.607
9
0.723
4.6
-0.135
0.3
-0.607
8.9
0.722
4.5
-0.159
0.2
-0.607
8.8
0.721
4.4
-0.187
0.1
-0.607
式中：RB=-1/(ne)是由半导体本身载流子迁移率决定的物理常数，称为霍尔系数
KH=R/d灵敏度系数，与材料的物理性质和几何尺寸有关。
具有上述霍尔效应的元件称为霍尔元件，霍尔元件大多采用N型半导体材料(金属材料中
实验 线性霍尔式传感器位移特性实验
实验 线性霍尔式传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。
二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。
它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。
霍尔效应是具有载流子的半导体同时处在电场和磁场中而产生电势的一种现象。
如图28—1（带正电的载流子）所示，把一块宽为b ，厚为d 的导电板放在磁感应强度为B 的磁场中，并在导电板中通以纵向电流I ，此时在板图28—1霍尔效应原理的横向两侧面A ,A 之间就呈现出一定的电势差，这一现象称为霍尔效应（霍尔效应可以用洛伦兹力来解释），所产生的电势差U H 称霍尔电压。
霍尔效应的数学表达式为：U H ＝R H dIB ＝K H IB 式中：R H ＝-1／(ne)是由半导体本身载流子迁移率决定的物理常数，称为霍尔系数；K H ＝ R H ／d 灵敏度系数，与材料的物理性质和几何尺寸有关。
具有上述霍尔效应的元件称为霍尔元件，霍尔元件大多采用N 型半导体材料（金属材料中自由电子浓度ｎ很高，因此R H 很小，使输出U H 极小，不宜作霍尔元件），厚度d 只有1µm 左右。
霍尔传感器有霍尔元件和集成霍尔传感器两种类型。
集成霍尔传感器是把霍尔元件、放大器等做在一个芯片上的集成电路型结构，与霍尔元件相比，它具有微型化、灵敏度高、可靠性高、寿命长、功耗低、负载能力强以及使用方便等等优点。
本实验采用的霍尔式位移（小位移1ｍｍ～2ｍｍ）传感器是由线性霍尔元件、永久磁钢组成，其它很多物理量如：力、压力、机械振动等本质上都可转变成位移的变化来测量。
霍尔式位移传感器的工作原理和实验电路原理如图28—2 (a)、(b)所示。
将磁场强度相同的两块永久磁钢同极性相对放置着，线性霍尔元件置于两块磁钢间的中点，其磁感应强度为０，(a)工作原理(b)实验电路原理图28—2霍尔式位移传感器工作原理图设这个位置为位移的零点，即Ｘ＝０，因磁感应强度Ｂ＝０，故输出电压U H＝０。
基于霍尔元件的液压阀阀芯位移传感器
霍尔位移传感器的设计
霍尔位移传感器的设计学院（系）：电气信息工程学院年级专业：电自09102学号：学生姓名：黄晶晶摘要:霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔期间以霍尔效应为其工作原理。
本文主要研究霍尔位移传感器的设计。
如图所示，被测物体分别与恒定电流I和恒定磁场B垂直。
当被测物体相对于原来位置有微小位移变化时，会产生变化的磁通量，会在导体垂直于磁场和电流的两个端面之间产生电势差，即UH（霍尔电压）。
本文主要研究微小位移与霍尔电压的关系来设计霍尔位移传感器。
关键字：霍尔传感器位移霍尔电压霍尔效应原理图正文：一．霍尔传感器的工作原理1、霍尔效应如霍尔效应原理图所示，在半导体薄片两端通以恒定电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为UH=KHIBCOSA，式中KH称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
I为所加的电流（一般为恒流源），B为均匀磁场，A为磁场与法线的夹角。
EH为电场（图中所示）2、霍尔元件霍尔元件是半导体四端薄片，一般做成正方形，在薄片的相对两侧对称的焊上两对电极引出线（一对称激励电流端，另一对称霍尔电势输出端），如下图所示。
霍尔元件结构3、霍尔元件的主要特性及材料1）霍尔元件的主要特性参数灵敏度KH：表示元件在单位的磁感应强度和单位控制电流所得到的开路霍尔电动势霍尔输入电阻：霍尔控制及间的电阻值霍尔最大允许激励电流：以霍尔元件允许的最大温度为限所对应的激励电流不等位电势：当霍尔元件的控制电流为额定值时，若元件所处位置的磁感应强度为零，测得的空载霍尔电势。
霍尔传感器位移测量系统设计选题背景
霍尔传感器位移测量系统设计选题背景背景介绍：随着现代工业的发展，越来越多的机械设备需要精确的位移测量，而霍尔传感器作为一种新型的非接触式传感器，因其具有高精度、高灵敏度、线性度好等优点，被广泛应用于位移测量领域。
因此，设计一套基于霍尔传感器的位移测量系统具有重要意义。
研究目的：本文旨在设计一套基于霍尔传感器的位移测量系统，通过对系统原理和结构设计进行分析和研究，实现对物体位置变化的精确测量，并能够实时显示和记录数据。
系统结构设计：1. 系统框架本系统采用微处理器作为控制核心，通过AD转换芯片将霍尔传感器采集到的模拟信号转换为数字信号，并通过LCD显示屏实时显示和记录数据。
同时，在系统中还设置了按键开关、电源管理模块等辅助模块。
2. 传感器选型在本系统中选择了线性霍尔传感器作为位移测量元件。
线性霍尔传感器是一种基于霍尔效应工作原理的非接触式线性位移传感器，其具有高灵敏度、高分辨率、高精度等特点。
3. 信号处理模块本系统采用AD转换芯片对传感器采集到的模拟信号进行转换，将其转换为数字信号后进行处理。
通过对数字信号的滤波、放大等处理，可以提高系统的精度和稳定性。
4. 显示模块本系统采用LCD显示屏作为数据显示和记录设备，可以实时显示测量到的位移数据，并可通过按键开关进行数据记录和保存。
5. 电源管理模块本系统采用锂电池作为电源供应，同时设置了充电管理模块和低功耗管理模块，以保证系统长时间稳定运行。
总体方案：基于以上结构设计，本系统的总体方案如下：1. 系统硬件设计包括微处理器选型、传感器选型、信号处理模块设计、显示模块设计、电源管理模块设计等。
2. 系统软件设计包括程序框架设计、AD转换程序编写、滤波和放大程序编写、LCD显示程序编写等。
3. 系统测试与优化在完成硬件和软件设计后，需要对整个系统进行测试，并根据测试结果对系统进行优化调整，以提高测量精度和稳定性。
结论：本文设计了一套基于霍尔传感器的位移测量系统，通过对系统原理和结构设计进行分析和研究，实现了对物体位置变化的精确测量，并能够实时显示和记录数据。
霍尔式位移传感器实验报告
霍尔式位移传感器实验报告霍尔式位移传感器实验报告引言：霍尔式位移传感器是一种常用的非接触式位移传感器，可以测量物体的位移大小。
本实验旨在通过实际操作和数据分析，探究霍尔式位移传感器的工作原理和性能特点。
一、实验目的本实验的主要目的是掌握霍尔式位移传感器的工作原理，了解其特点和应用场景，并通过实验验证其测量精度和稳定性。
二、实验原理霍尔式位移传感器利用霍尔效应来测量物体的位移。
霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体两侧产生电势差。
利用这一原理，霍尔式位移传感器可以通过测量电势差的大小来确定物体的位移。
三、实验步骤1. 准备实验所需材料和仪器，包括霍尔式位移传感器、电源、数字万用表等。
2. 将霍尔式位移传感器固定在待测物体上，并连接电源和数字万用表。
3. 调整电源的输出电压，使其适合传感器的工作范围。
4. 缓慢移动待测物体，观察数字万用表上的数据变化，并记录下来。
5. 反复进行多次实验，以保证实验结果的准确性和可靠性。
四、实验数据分析通过实验得到的数据，我们可以进行进一步的分析和计算，以评估霍尔式位移传感器的性能。
1. 测量精度：通过对实验数据的比较和统计，可以计算出霍尔式位移传感器的测量精度。
精度越高，表示传感器的测量结果与实际值的偏差越小。
2. 稳定性：通过观察实验数据的变化趋势，可以评估霍尔式位移传感器的稳定性。
稳定性好的传感器在不同条件下测量结果的波动较小，具有更高的可靠性。
3. 响应时间：通过分析实验数据中位移变化和传感器响应的时间差，可以计算出霍尔式位移传感器的响应时间。
响应时间越短，表示传感器对位移变化的反应速度越快。
五、实验结果与讨论根据实验数据的分析和计算，我们可以得出霍尔式位移传感器的性能评估结果。
在此基础上，我们可以讨论传感器的优缺点以及适用的应用场景。
1. 优点：霍尔式位移传感器具有非接触式测量、高精度、稳定性好等优点。
它可以用于测量各种物体的位移，特别适用于高温、高湿、易腐蚀等恶劣环境。
霍尔位移实验报告
一、实验目的1. 理解霍尔位移传感器的工作原理和基本结构。
2. 掌握霍尔位移传感器的使用方法和操作步骤。
3. 通过实验验证霍尔位移传感器的线性度、精度和稳定性。
4. 分析影响霍尔位移传感器测量结果的因素。
二、实验原理霍尔效应是指当电流通过一个导体或半导体时，在导体或半导体中垂直于电流方向和磁场方向的平面内，会产生一个与电流方向和磁场方向都垂直的电势差。
利用霍尔效应可以制成霍尔位移传感器，用于测量物体的位移。
霍尔位移传感器主要由霍尔元件、放大电路、滤波电路和显示电路等组成。
当霍尔元件受到磁场的作用时，会产生霍尔电压，该电压与磁场强度成正比。
通过测量霍尔电压，可以计算出磁场强度，从而实现位移的测量。
三、实验仪器与设备1. 霍尔位移传感器2. 信号发生器3. 电压表4. 静电场发生器5. 移动平台6. 数据采集系统四、实验步骤1. 将霍尔位移传感器安装在移动平台上，并调整其初始位置。
2. 连接信号发生器和电压表，设置合适的信号频率和幅度。
3. 将静电场发生器放置在霍尔位移传感器附近，产生一个稳定的磁场。
4. 逐步移动移动平台，记录不同位置下霍尔位移传感器的输出电压。
5. 将实验数据输入数据采集系统，进行数据处理和分析。
五、实验结果与分析1. 线性度分析：根据实验数据，绘制霍尔位移传感器的输出电压与位移的曲线。
通过分析曲线，可以判断传感器的线性度。
实验结果表明，霍尔位移传感器的线性度较好，满足实际应用需求。
2. 精度分析：通过多次测量同一位移值，计算其标准偏差。
实验结果表明，霍尔位移传感器的测量精度较高，满足实际应用需求。
3. 稳定性分析：在不同环境条件下，对霍尔位移传感器进行长时间测量，分析其输出电压的稳定性。
实验结果表明，霍尔位移传感器的输出电压稳定性较好，满足实际应用需求。
4. 影响因素分析：通过实验，分析以下因素对霍尔位移传感器测量结果的影响：（1）温度：温度变化会影响霍尔元件的性能，从而影响测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州轻工业学院传感器及应用系统课程设计说明书基于线性霍尔元件的位移传感器姓名：吴富昌专业班级：电子信息工程13-01 学号：9指导老师：陆立平时间：2016.6.27 －2016.7.1郑州轻工业学院课程设计任务书题目基于线性霍尔元件的位移传感器设计专业、班级电子信息工程13-01 学号39 姓名吴富昌主要内容、基本要求、主要参考资料等：一、主要内容：利用线性霍尔元件设计一个位移传感器。
二、基本要求：（1）设计一个位移传感器，并设计相关的信号处理电路。
（2）为达到误差控制要求，需要对霍尔元件的误差进行补偿校正，主要包含霍尔元件的零位误差及补偿和温度误差及补偿。
（3）完成系统框图和电路原理图的设计和绘制，系统理论分析和设计详细明确，有理有据。
（4）信号处理电路应包含激励信号电路、消除不等位电势补偿电路、放大电路、相敏检波电路和低通滤波电路等。
（5）利用软件仿真，得出主要信号输入输出点的波形，根据仿真结果验证设计功能的可行性、参数设计的合理性。
（6）根据模拟结果计算位移传感器的迟滞误差、线性度和灵敏度等参数。
（7）写出3000～5000字的设计报告，主体文本字号为小四号，标题章节字号依照美观合理原则选择，并合理加黑，字体均为宋体。
三、主要参考资料：（1）何金田，张斌主编，传感器原理与应用课程设计指南。
哈尔滨：哈尔滨工业大学出版社，2009.01.（2）周继明，刘先任、江世明等，传感器技术与应用实验指导及实验报告。
长沙：中南大学出版社，2006.08.（3）陈育中，霍尔传感器测速系统的设计，科学技术与工程，2010,10：7529-7532.完成期限：2016年6月27 日－2016年7月1日指导教师签章：专业负责人签章：2016年 6 月27 日基于线性霍尔元件的位移传感器设计摘要霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔期间以霍尔效应为其工作原理。
当被测物体分别与恒定电流I和恒定磁场B垂直二当被测物体相对于原来位置有微小位移变化时，会产生变化的磁通量，会在导体垂直于磁场和电流的两个端面之间产生电势差，即UH(霍尔电压)。
本文主要研究微小位移与霍尔电压的关系来设计霍尔位移传感器。
关键词霍尔传感器位移霍尔电压目录1 霍尔元件及其工作原理 (3)1.1霍尔元件 (3)1.2霍尔元件工作原理 (3)1.3 霍尔元件的主要特性及材料 (3)1.3.1霍尔元件的主要特性参数 (3)1.3.2霍尔元件的材料 (3)1.4 霍尔传感器简介 (3)1.5霍尔传感器的应用 (3)2 霍尔元件的误差及补偿 (3)2.1霍尔元件的零位误差与补偿 (3)2.2霍尔元件的温度误差及补偿 (3)2.2.1温度误差产生原因 (3)2.2.2减小霍尔元件的温度误差的方法 (3)3 单元电路设计 (3)3.1霍尔电压的放大及霍尔元件的归零校正 (3)3.2恒流源构成温度度补偿电路 (3)3.3霍尔位移传感器的设计电路图 (3)4 数据的采集和分析 (3)4.1数据的采集 (3)4.2 数据处理 (3)4.3霍尔元件的技术参数 (3)5 总结 (3)参考文献 (3)1 霍尔元件及其工作原理1.1霍尔元件霍尔元件是半导体四端薄片，一般做成正方形，在薄片的相对两侧对称的焊上两对电极引出线（一对称激励电流端，另一对称霍尔电势输出端），如下图所示。
图1-1 霍尔元件结构图霍尔元件可用多种半导体材料制作，如Ge、Si、InSb、GaAs、InAs、InAsP 以及多层半导体异质结构量子阱材料等等.霍尔元件是一种基于霍尔效应的磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔元件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm 级）。
采用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
霍尔电位差UH 的基本关系为：UH=RHIB/d （18）RH=1/nq（金属）（19）式中RH——霍尔系数：n——单位体积内载流子或自由电子的个数q——电子电量；I——通过的电流；霍尔元件B——垂直于I的磁感应强度；d——导体的厚度。
对于半导体和铁磁金属，霍尔系数表达式与式（19）不同，此处从略。
由于通电导线周围存在磁场，其大小与导线中的电流成正比，其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
1.2霍尔元件工作原理霍尔元件应用霍尔效应的半导体。
所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。
金属的霍尔效应是1879年被美国物理学家霍尔发现的。
当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。
半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。
利用霍尔效应可以设计制成多种传感器。
霍尔电位差UH的基本关系为:UH=RHIB/d （1）RH=1/nq（金属）（2）式中RH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度；d――导体的厚度。
对于半导体和铁磁金属，霍尔系数表达式和式（2）不同，此处从略。
由于通电导线周围存在磁场，其大小和导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不和被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差和电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。
利用这种方法可以构成霍尔功率传感器。
如果把霍尔元件集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号列可以传感出该运动物体的位移。
若测出单位时间内发出的脉冲数，则可以确定其运动速度。
1.3 霍尔元件的主要特性及材料1.3.1霍尔元件的主要特性参数灵敏度KH：表示元件在单位的磁感应强度和单位控制电流所得到的开路霍尔电动势霍尔输入电阻：霍尔控制及间的电阻值霍尔最大允许激励电流：以霍尔元件允许的最大温度为限所对应的激励电流不等位电势：当霍尔元件的控制电流为额定值时，若元件所处位置的磁感应强度为零，测得的空载霍尔电势。
（不等位电势是由霍尔电极2和之间的电阻决定的，r 0称不等位电阻）寄生直流电势（霍尔元件零位误差的一部分）：当没有外加磁场，霍尔元件用交流控制电流时，霍尔电极的输出有一个直流电势控制电极和霍尔电极与基片的连接是非完全欧姆接触时，会产生整流效应。
两个霍尔电极焊点的不一致，引起两电极温度不同产生温差电势霍尔电势温度系数：在一定磁感应强度和控制电流下，温度每变化1度时，霍尔电势变化的百分率。
图1-2 基本应用电路1.3.2霍尔元件的材料目前最常用的霍尔元件材料是锗（Ge）、硅（Si）、锑化铟（InSb）、砷化铟（InAs）和不同比例亚砷酸铟和磷酸铟组成的In（As y P1-y）型固熔体（其中y表示百分比）等半导体材料。
其中N型锗容易加工制造，其霍尔系数、温度性能和线性度都较好。
N型硅的线性度最好，其霍尔系数、温度性能同N型锗，但其电子迁移率比较低，带负载能力较差，通常不用作单个霍尔元件。
锑化铟对温度最敏感，尤其在低温范围内温度系数大，但在室温时其霍尔系数较大。
砷化铟的霍尔系数较小，温度系数也较小，输出特性线性度好。
In（As y P1-y）型固熔体的热稳定性最好。
1.4 霍尔传感器简介霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移等重要参数。
霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
（1）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
（2）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
线性霍尔传感器又可分为开环式和闭环式。
闭环式霍尔传感器又称零磁通霍尔传感器。
线性霍尔传感器主要用于交直流电流和电压测量。
1.5霍尔传感器的应用按被检测对象的性质可将它们的应用分为：直接应用和间接应用。
前者是直接检测受检对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，这个磁场是被检测的信息的载体，通过它，将许多非电、非磁的物理量，例如速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电学量来进行检测和控制但是本次课程设计是基于线性霍尔元件的位移传感器设计。
所以是霍尔传感器的位移测量。
如图所示，两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比。
位移是与物体的位置在运动过程中的移动有关的量，目前测量位移的方法相当多，小位移通常使用应变式、电感式、差动变压器式、涡流式、霍尔等位移传感器器来测量，大的位移常用感应同步器、光栅、容栅、磁栅等位移传感器来测量。
位移式传感器主要应用在自动化装备生产线对模拟量的智能控制。
线性霍尔元件位移传感器，因其结构简单、测量线性范围大、测量电路可靠、具有较高的分辨力和灵敏度以及价格低廉等优点，在许多行业的位移测量系统中得以广泛应用。
霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔器件以霍尔效应为其工作原理。
被测物体分别与恒定电流I和恒定磁场B垂直。
