山东交通学院机械设计基础期末考点

合集下载

山东交通学院机械性能期末考试复习

、名词解释1、含水量: 土中水的重量与土粒重量（干重量）之比，用百分数表示。

2、土的孔隙率n：土壤的孔隙体积与土的总体积之比。

孔隙比e：土的孔隙体积与土中固体颗粒体积之比。

3、土壤的塑限和液限: 含水量大于某一界限时粘性土壤将呈现出某种流动状态，该含水量的极限（土壤的液限）含水量小于某一界限时粘性土壤则失去压延性而变成硬性的固体状态该含水量的极限（土壤的塑限）4、履带式机械的行驶阻力是指从驱动轮开始的整个行走机构在机械行驶时产生的阻力。

滚动阻力拖动试验时被测机械由其他机械牵引，用测力计测得的力是Ff1与Ff2 的合力，被称为履带式机械的滚动阻力Ff。

5、转向阻力系数: 表示作用在履带支承面上单位机器重量所引起的土壤换算横向反力。

6、柴油机的调速特性: 带有调速器的柴油机速动特性称为柴油机的调速特性7、切线牵引力: 履带车辆工作时，其上作用着抵抗车辆前进的各种外部阻力和推动车辆前进的驱动力——切线牵引力有效切线牵引力：切线牵引力Fk 与滚动阻力Ff 的差值。

8、土壤的粘着性: 土的粘着性是指土壤粘附在其他物体上的能力。

9、转向参数：转向力与车辆切向牵引力之比10、试验滑转曲线:有效牵引力与滑转率的关系11、动力半径: 切线牵引力线到轮心的距离12、制动距离：轮式机械速度为V0时，从驾驶员踩着制动踏板开始到轮式机械停住为止所驶过的距离。

13、同步附着系数：B线与I线相交点，该点对应的附着系数14、转向半径：从转向轴先到机械纵向对称平面的距离成为转向半径15、滑转率与额定滑转率：表示履带对地面的滑转程度，它表明了由于滑转而引起的车辆行程或速度的损失。

额定滑转率：指使机械获得最大圣餐率的滑转率16、附着力和附着系数：在容许滑转率时，车辆能够发挥的最大切线牵引力称为理论附着力，或直接称为附着力。

附着力与附着重量之比值称为附着系数17、牵引特性：用图表的形式表示了机械在一定的地面条件下，在水平地段以全油门做运动时，机械格挡的牵引功率、实际行驶速度、牵引效率、小时燃油消耗量、比油耗、滑转率、发动机功率和转速等变化的函数关系。

机械设计基础期末必考内容

二.判断题
1.普通平键联接是依靠键的上下两面的摩擦力来传递扭矩的。(错误)
2.三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支撑面之间的摩擦力都能阻止螺母的松脱，所以在振动及交变载荷作用下是不需要防松的。(错误)
3.紧定螺钉不能传递较大的力与力矩，仅能实现小扭矩的轴向固定(错误)
三.问答题
1.常用螺纹的种类有哪些？各用于什么场合？
a= ( )m即310= ( )*4解得： =55
=m =4*55=220mm
=m( )=4*(55+2)=228mm =( )*m=(1+0.25)*4=5mm
=220-10=210
2.有一对标准直齿圆柱齿轮，m=2mm,压力角为，Z1=25，Z2=50，如果n1=960r/min，n2=?中心距a=?齿距p=?
解：传动比所以，解得：
P= =2 mm中心距：a= =
四．在图中所示轮系中，已知各轮齿数、、、、、、、及齿轮1的角速度，求齿轮1与系杆H的传动比 = =?
螺纹
1.在螺纹联接中，当被联接件不太厚且有足够的装配空间时，通常选用（螺栓）联接；当被联接件之一太厚且需要经常装拆时，多采用（双头螺栓）联接
A.齿轮1大于齿轮2 B.齿轮1小于齿轮2C.齿轮1等于齿轮2D.不能确定
8.一对圆柱齿轮，在确定大小齿轮的宽度时，通常把小齿轮的齿宽做得比大齿轮的宽一些，其目的主要是（B）
A.为了使小齿轮的弯曲强度比大齿轮的低一些
B.为了便于安装，保证接触线长度
C.为了使传动平稳，提高效率
D.为了使小齿轮每个齿啮合次数比大齿轮多
5.在用范成法加工齿轮时，若被加工齿轮的齿数较少，则可能出现（根切）现象。
6.闭式齿轮传动中，当齿轮的齿面硬度HBS<350时，通常首先出现（点蚀）破坏，故应按（齿面接触疲劳）强度进行设计；但当齿面硬度HBS>350时，则易出现（折断）破坏，按（齿根弯曲疲劳）强度进行设计。

《机械设计基础》复习重点、要点总结

《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。

3.1 运动副及其分类运动副：构件间的可动联接。

（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。

3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。

当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。

例1-1 试计算下图所示颚式破碎机机构的自由度。

解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。

因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。

1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。

解机构中的滚子有一个局部自由度。

顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。

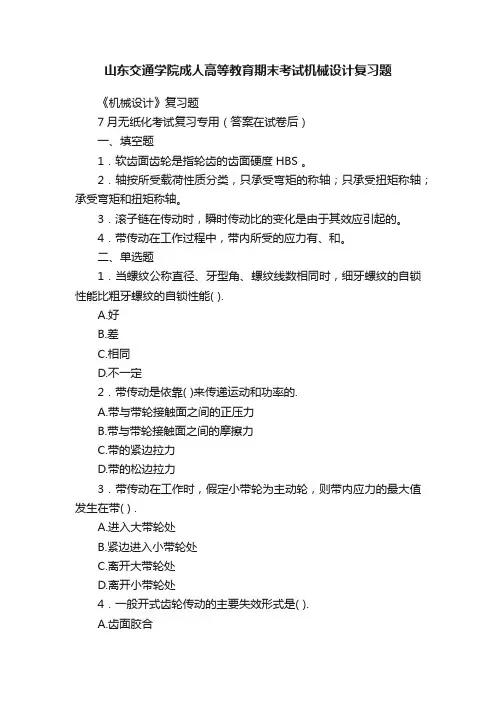

山东交通学院成人高等教育期末考试机械设计复习题

山东交通学院成人高等教育期末考试机械设计复习题《机械设计》复习题7月无纸化考试复习专用（答案在试卷后）一、填空题1．软齿面齿轮是指轮齿的齿面硬度HBS 。

2．轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。

3．滚子链在传动时，瞬时传动比的变化是由于其效应引起的。

4．带传动在工作过程中，带内所受的应力有、和。

二、单选题1．当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能( ).A.好B.差C.相同D.不一定2．带传动是依靠( )来传递运动和功率的.A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力3．带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带( ) .A.进入大带轮处B.紧边进入小带轮处C.离开大带轮处D.离开小带轮处4．一般开式齿轮传动的主要失效形式是( ).A.齿面胶合B.齿面疲劳点蚀C.齿面磨损或轮齿疲劳折断D.轮齿塑性变形5．在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率( ).A.降低B.提高C.不变D.或提高也可能降低6．与滚动轴承相比较，下述各点中，( )不能作为滑动轴承的优点.A.径向尺寸小B.间隙小，旋转精度高C.运转平稳，噪声低D.可用于高速情况下7．按基本额定动载荷通过计算选用的滚动轴承，在预定的使用期限内，其工作可靠度为( ).A.50%B.90%C.95%D.99%8．角接触球轴承承受轴向载荷的能力，随接触角α的增大而( ).A.增大B.减少C.不变D.不定三、简答题1．带传动中的弹性滑动与打滑有什么区别？2．齿轮传动的主要失效发生在什么部位？其的主要失效形式主要有哪些？目前设计一般使用的齿轮传动，通常只按保证什么准则进行？第1页，共1页。

机械设计基础期末考试复习知识点

机械系统的设计要：性能要求
详细描述：机械系统的性能要求主要包括运动性能、动力性能、工作性能和可靠性等，设计时应充分考虑这些要求。
总结词：经济性要求
详细描述：机械系统的经济性要求包括制造成本、运行成本和维护成本等方面，设计时应注重降低成本，提高经济效益。
机械系统的设计方法
了弹簧在不同工作条件下的性能表现，是弹簧设计的重要依据。
03
机械系统设计
机械系统的组成与特点
01
总结词：基本组成
02
详细描述：机械系统通常由原动机、传动装置、执行装置和控制装置等组成，各部分具有不同的功能和特点。
03
总结词：特点分析
04
详细描述：机械系统具有结构紧凑、工作可靠、传动效率高和制造成本低等优点，但也存在摩擦、磨损和发热等问题。
轴承的设计
轴承的类型
轴承分为滚动轴承和滑动轴承两类，滚动轴承由内圈、外圈、滚动体和保持架组成，滑动轴承由轴承座、轴瓦和润滑系统组成。
轴承的载荷分析
轴承所承受的载荷有径向载荷、轴向载荷和复合载荷，分析载荷时应考虑瞬时最大载荷和平均载荷。
轴承的寿命计算
根据轴承的转速、载荷、润滑方式和材料等因素，计算轴承的寿命，以确保轴承的使用寿命满足要求。
优化设计的方法与步骤
总结词
优化设计的方法、步骤
VS
详细描述
优化设计的方法包括数学规划法、遗传算法、模拟退火算法等。基本步骤包括明确设计问题、建立数学模型、选择优化方法、编写求解程序和结果分析等。
优化设计在机械设计中的应用实例
总结词
优化设计在机械设计中的应用实例
详细描述
优化设计在机械设计中广泛应用于各个领域，如汽车、航空航天、能源和化工等。例如，在汽车设计中，优化设计可用于发动机、底盘和车身等部件的轻量化、性能提升和成本降低等方面；在航空航天领域，优化设计可用于飞机和火箭的结构设计和性能优化。

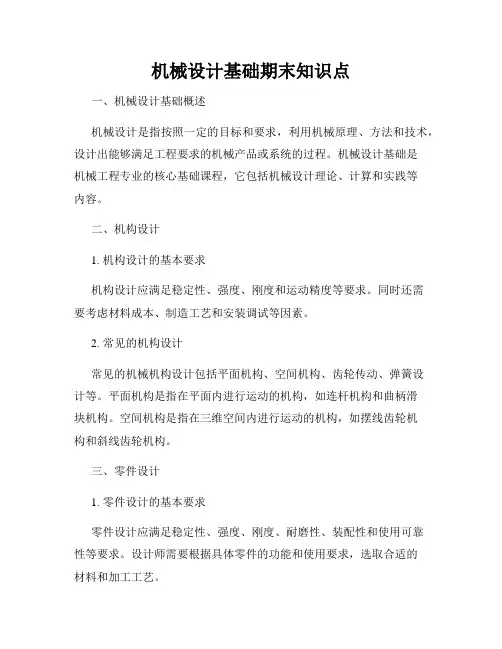

机械设计基础期末知识点

机械设计基础期末知识点一、机械设计基础概述机械设计是指按照一定的目标和要求，利用机械原理、方法和技术，设计出能够满足工程要求的机械产品或系统的过程。

机械设计基础是机械工程专业的核心基础课程，它包括机械设计理论、计算和实践等内容。

二、机构设计1. 机构设计的基本要求机构设计应满足稳定性、强度、刚度和运动精度等要求。

同时还需要考虑材料成本、制造工艺和安装调试等因素。

2. 常见的机构设计常见的机械机构设计包括平面机构、空间机构、齿轮传动、弹簧设计等。

平面机构是指在平面内进行运动的机构，如连杆机构和曲柄滑块机构。

空间机构是指在三维空间内进行运动的机构，如摆线齿轮机构和斜线齿轮机构。

三、零件设计1. 零件设计的基本要求零件设计应满足稳定性、强度、刚度、耐磨性、装配性和使用可靠性等要求。

设计师需要根据具体零件的功能和使用要求，选取合适的材料和加工工艺。

2. 常见的零件设计常见的机械零件设计包括轴类零件、轮类零件、键槽零件、螺纹零件等。

轴类零件是指用于传递动力和运动的轴，需要考虑转动平衡和轴的强度。

轮类零件是指用于传递运动和力的齿轮、带轮等，需要考虑齿轮的强度和传动效率。

四、机械传动1. 机械传动的分类机械传动可分为齿轮传动、链传动、带传动和滚子传动等。

齿轮传动是最常见和广泛应用的一种传动方式，通过齿轮的啮合传递运动和力矩。

2. 机械传动的设计原则机械传动的设计应满足传递精度、传递效率和传递可靠性等要求。

设计师需要根据传动比、转矩和速度等参数，选择合适的传动形式和参数。

五、机械零件加工机械零件加工是指将设计好的图纸和CAD模型转化成实际零件的过程。

常见的机械零件加工包括铣削、车削、钻孔、磨削和焊接等。

设计师需要根据零件的形状、材料和加工要求，选择合适的加工工艺和设备。

六、工程图纸工程图纸是机械设计的重要输出成果，它包括零件图、装配图和工艺图等。

设计师需要熟练掌握工程图纸的绘制规范和符号表示，确保图纸的准确性和可读性。

《机械设计基础》期末复习知识

《机械设计基础》期末复习知识目录一、内容概览 (2)1.1 机械设计基础课程的目的和任务 (3)1.2 机械设计的基本要求和一般过程 (4)二、机械设计中的力学原理 (5)2.1 力学基本概念 (7)2.2 杠杆原理与杠杆分析 (8)2.3 静定与静不定的概念及其应用 (9)2.4 连接件的强度计算 (10)2.5 转动件的强度和刚度计算 (11)三、机械零件的设计 (12)3.1 零件寿命与材料选择 (13)3.2 轴、轴承和齿轮的设计 (15)3.3 连接件的设计 (16)3.4 弹簧的设计 (18)四、机械系统的设计与分析 (19)4.1 机械系统运动方案设计 (20)4.2 机械系统的动力学分析 (22)4.3 机械系统的结构分析 (24)4.4 机械系统的控制分析 (25)五、机械系统的设计实例 (26)5.1 自动机床设计实例 (28)5.2 数控机床设计实例 (29)5.3 汽车发动机设计实例 (31)六、期末复习题及解答 (32)6.1 基础知识选择题 (33)6.2 应用能力计算题 (33)6.3 设计题及分析题 (34)七、参考答案 (35)7.1 基础知识选择题答案 (37)7.2 应用能力计算题答案 (38)7.3 设计题及分析题答案 (39)一、内容概览《机械设计基础》是机械工程及相关专业的核心课程，旨在培养学生机械系统设计的基本能力和综合素质。

本课程内容广泛，涵盖了机械系统设计中的基本原理、结构分析、传动设计、支承设计、控制设计以及现代设计方法等多个方面。

机械系统设计概述：介绍机械系统设计的基本概念、设计目标和步骤，帮助学生建立整体观念，理解机械系统设计的综合性。

机械零件设计：详细阐述各类机械零件的设计原理和方法，包括齿轮、轴承、联轴器、弹簧等，注重实际应用和标准规范。

机械传动设计：讲解机械传动的分类、特点和应用，重点分析带传动、链传动、齿轮传动和蜗杆传动的设计计算方法和实际应用。

山东交通学院机械设计基础期末考点

山东交通学院机械设计基础期末考点考点一：零件是制造单元；机构是运动单元；机器。

机构没有能量的转换；作用：传递运动和力。

机构具有确定运动的充要条件是：机构自由度必须大于零，且原动件数与其自由度必须相等。

考点二：内燃机：曲柄滑块机构；凸轮机构；齿轮机构。

考点三：铰链四杆机构基本类型的判别方法：（1）l min+l max≤l’+l”时①取最短构件为机架→双曲柄机构②取最短构件相邻的构件为机架→曲柄摇杆机构③取最短构件对面的构件为构件→双摇杆机构（2）l min+l max>l’+l”时均为→双摇杆机构考点四：F=3N-2P L-P H F→自由度N→活动构件P L→低副P H→高副考点五：常见的间歇运动机构有哪两种？①棘轮机构②槽轮机构考点六：“轴”按照承受载荷分类有：转轴；传动轴；心轴。

既传递扭矩又承受弯矩的是：转轴；只传递扭矩的是：传动轴；只承受弯矩的是：心轴。

考点七：常用的刀具有盘状铣刀和指状铣刀两种。

指状铣刀主要用于加工大模数齿轮。

考点八：碳素钢或合金钢，经热处理，以提高强度和耐磨性。

调质；表面淬火；渗碳淬火。

考点九：带传动的张紧：常见的张紧方式有调整中心距方式和张紧轮张紧方式两种。

调整中心距方式有定期张紧和自动张紧。

考点十：死点位置会使机构的从动件出现卡死或运动不确定现象。

考点十一：在机构的运动过程中，其传动角的大小是变化的；为了保证机构传动良好，设计时通常应使γ≥40°；在传递较大力矩时，则应使γ≥50°。

考点十二：行程速比系数K值愈大，机构急回运动特性愈明显。

考点十三：齿轮传动的重合度ε>1,一般取ε≥1.1～1.4。

考点十四：正常齿制的标准圆柱直齿轮不产生根切的最少齿数为17。

考点十五：范成法也称展成法或包络法，是目前齿轮加工中最常见的一种方法。

考点十六：传动比=齿数的反比；i12=Z2/Z1。

考点十七：一对渐开线齿轮的正确啮合条件是两齿轮的模数和压力角必须分别相等。

《机械设计基础》期末考试试题汇总.doc

极位夹角是曲柄摇杆机构中, 凸轮轮廓的形状| 2、 5、 7下列哪一种普通平键用于轴端。

（C ）。

P159A 型B 、B 型C 、C 型渐开线在基圆上的压力角为多大？（A ）0° B 、 20° C 、 90°下列螺纹用于传动的是（A ） o 梯形螺纹 B 、管螺纹 C 、普通螺纹在螺栓联接中，当有一个被联接件较厚，而且需要经常拆卸时，宜选用的联接（A ）联接。

双头螺柱 B 、紧定螺栓 C 、普通螺栓用来传递双向转矩的一对切向键，在轴上相隔多少度为宜？（ C ）两极限位置的夹角。

（X ）改：曲柄 _____ ______ 从动件的运动规律。

（ X ）改：决定楔键的■■是工作面。

（ X ）改：上下两表面普通车床变速箱内齿轮的润滑方式时油雾润滑。

（ X ）滚动轴承的基本额定动载荷C 值越大，则轴承的承载能力越高。

（ V三、选择题（每题2分，共20分）2、为了使相啮合的一对齿轮其强度和寿命接近，通常（B ） oA 、齿轮的硬度大于小齿轮的硬度B 、小齿轮的硬度大于大齿轮的硬度C 、大、小齿轮的硬度相同3、 A 、4、 A 、5、A 、7、类型是A 、8、A 、试题一2. 曲柄摇杆机构中，摇杆为主动件时，曲柄死点位置。

（B ）曲柄与连杆共线时为（C ）摇杆与连杆共线时为3. 为保证四杆机构良好的机械性能，传动角不应小于最小许用值。

（A ）压力角（B ）传动角（C ）极位夹角 4. 凸轮轮廓曲线决定了从动杆的运动规律。

（A ）凸轮转速（B ）凸轮轮廓曲线（C ）凸轮形状5. 四轮机构中，凸轮基圆半径愈大，压力角愈小 ,机构传动性能愈好。

6. 紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有— 摩擦力 o （A ）压紧力（B ）轴向力（C ）摩擦力7. 链“B18X80”的含义是 B 型键宽度b=18mm,长度L=80mm 。

山东交通学院机械设计制造及其自动化专业大一2019-2020学年下学期机械设计基础期末复习

山东交通学院机械设计制造及其自动化专业大一2019-2020学年下学期机械设计基础期末复习1. 1.机械零件可能产生疲劳断裂时，应按照__准则计算；可能出现过大的弹性变形时，应按照（）准则计算。

*A.刚度(正确答案)B.耐磨性C.强度(正确答案)D.热平衡2. 2.两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值（） [单选题] *A.相等(正确答案)B.不相等C.与材料和几何尺寸有关D.与材料的硬度有关3. 3.我国国家标准代号是（），国际化组织标准代号是（） *A.ZBB.GB(正确答案)C.JBD.YBE.ISO(正确答案)4. 3.构件是机构中独立的（）单元体。

[单选题] *B运动(正确答案)C分析D.A和B5. 机构具有确定运动条件的是（）。

[单选题] *A机构的自由度为1B机构的自由度为2C机构的自由度等于原动件数(正确答案)D.A和B6. 若两构件组成运动副，两构件必须（）。

[单选题] *A直接接触且具有相对运动(正确答案)B不直接接触，但具有相对运动C直接但不具有相对运动D不直接接触也不具有相对运动7. 计算平面构件自由度时，若计入虚约数，则计算的机构自由度就会（）。

[单选题] *A增加B减少(正确答案)C不变D无法确定8. 计算平面自由度时若没有发现局部自由度，则计算机构的自由度就会（）。

[单选题] *A增加(正确答案)C不变D无法确定9. 当两构件做平面相对运动时，在任一瞬时都可认为他们在绕其（）做相对转动。

[单选题] *A转动副B速度瞬心(正确答案)C质心D形心10. 在凸轮机构中，从动件的运动规律取决于凸轮（）。

[单选题] *A轮廓的大小B理论轮廓的形状(正确答案)C实际轮廓的形状D基圆的大小11. 设计凸轮机构时，凸轮的轮廓线形状取决于从动件的（）。

[单选题] *A运动规律(正确答案)B运动形式C结构形状D受力情况12. 等速运动的凸轮机构，从动件在运动开始时终止，加速度值为（）。

机械设计基础期末复习题

《机器设计底子》下期温习一、判断题1、选择带轮直径时，小带轮直径越小越好。

( )2、带传动的弹性滑动是带传动的一种失效形式。

( )3、在机器传动中，V带（三角带）传动通常应放在传动的低速级。

( )4、齿轮啮合传动时留有顶隙是为了防备齿轮根切。

( )5、小带轮的包角越大，传动能力越高。

( )6、蜗杆传动中，蜗杆的头数Z越多，其传动的效率越低。

( )7、定轴轮系中所有齿轮的轴线都牢固。

( )8、一对尺度齿轮啮合，其啮合角一定即是压力角。

( )9、硬齿面齿轮只可能产生轮齿折断，不会产生齿面点蚀。

（）10、矩形螺纹用于传动，而普通三角螺纹用于联接。

（）11、转动轴承内座圈与轴颈的配合，通常接纳基轴制。

（）12、在多根三角带传动中，当一根带失效时，应将所有带调换。

（）13、减速器输入轴的直径应小于输出轴的直径。

（）14、实际的轴多做成门路形，主要是为了减轻轴的重量，低落制造用度。

（）15、带传动不能包管传动比稳定的原因是易产生打滑。

( )16、对付一对齿轮啮合传动时，其打仗应力和许用打仗应力分别相等。

( )17、蜗杆传动中，蜗杆的头数越多，其传动效率越低。

( )18、联轴器和离合器的区别是：联轴器靠啮合传动，离合器靠摩擦传动。

( )19、受拉螺栓连接只能蒙受轴向载荷。

( )20、V带型号中，截面尺寸最小的是Z型。

（）21、定轴轮系的传动比即是始末两端齿轮齿数之反比。

（）22、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。

（）23、转动轴承的内圈与轴径、外圈与座孔之间均系用基孔制。

( )24、应严格禁止出现界限摩擦。

( )25、为了提高轴的刚度，必须接纳合金钢质料。

( )26、带传动传动比不能严格保持稳定，其原因是容易产生打滑。

( )27、在中间平面内，蜗杆传动为齿轮、齿条传动。

( )二、选择题1、V带（三角带）的楔角即是____ ______。

︒︒︒︒2、V带（三角带）带轮的轮槽角_________40︒。

机械设计基础期末试题及答案

机械设计基础期末试题及答案一、填空题每空1分;共30分1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体..2、平面运动副可分为______低副__和____高副___;低副又可分为__转动副_____和___移动副____..3、轮系运动时;所有齿轮几何轴线都固定不动的;称___定轴轮系____轮系;至少有一个齿轮几何轴线不固定的;称___行星轮系______轮系..4、为保证带传动的工作能力;一般规定小带轮的包角α≥___120°_______..5、若键的标记为键B20×70GB1096－79;则该键为__B____平键;b＝___20___;L＝_____70___..6、轴的作用是_____支承轴上的旋转零件________________________..按轴的承载情况不同;可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______..7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的..8、在曲柄摇杆机构中;当曲柄等速转动时;摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________..9、在蜗轮齿数不变的情况下;蜗杆的头数越少;则传动比就越_______大_____..10、齿轮啮合时;当主动齿轮的____齿根__推动从动齿轮的___齿顶___;一对轮齿开始进入啮合;所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___;两轮齿即将脱离啮合;所以终止啮合点为________主动轮齿顶圆____与啮合线的交点..11、滚动轴承内圈与轴颈的配合采用____基孔制__制;外圈与轴承孔的配合采用基轴制_______制..二、判断题每题1分;共10分1、基圆以内有渐开线.. ×2、极位夹角是曲柄摇杆机构中;摇杆两极限位置的夹角.. ×3、螺纹联接是不可拆联接.. ×4、机构处于死点位置时;其传动角等于90°.. ×5、凸轮轮廓的形状取决于从动件的运动规律.. ×6、蜗杆传动一般用于大速比的场合.. √7、楔键的两侧面是工作面.. ×8、普通车床变速箱内齿轮的润滑方式时油雾润滑.. ×9、滚动轴承的基本额定动载荷C值越大;则轴承的承载能力越高.. √10、带传动的弹性滑动是不可避免的;打滑是可以避免的.. √三、选择题每题2分;共20分1、为使机构顺利通过死点;常采用在高速轴上装什么轮增大惯性BA、齿轮B、飞轮C、凸轮2、为了使相啮合的一对齿轮其强度和寿命接近;通常 B ..A、齿轮的硬度大于小齿轮的硬度B、小齿轮的硬度大于大齿轮的硬度C、大、小齿轮的硬度相同3、下列哪一种普通平键用于轴端.. C ..A、A型B、B型C、C型4、渐开线在基圆上的压力角为多大AA、0°B、20°C、90°5、下列螺纹用于传动的是 A ..A、梯形螺纹B、管螺纹C、普通螺纹6、在下列平面四杆机构中;无论以哪一构件为主动件;都不存在死点位置 C ..A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构7、在螺栓联接中; 当有一个被联接件较厚;而且需要经常拆卸时;宜选用的联接类型是A 联接..A、双头螺柱B、紧定螺栓C、普通螺栓8、用来传递双向转矩的一对切向键;在轴上相隔多少度为宜CA、90°～120°B、135°～150°C、120°～135°9、带传动的主要失效形式是带的A ..A、疲劳断裂和打滑B、磨损和打滑C、磨损和疲劳断裂10、当凸轮机构的从动件选用摆线运动规律时;其从动件的运动C ..A、将产生刚性冲击B、将产生柔性冲击C、没有冲击四、简答题每题3分;共12分1、简述齿廓啮合基本定律..不论齿廓在任何位置接触;过接触点所做的公法线一定通过连心线上一定点;才能保证传动比恒定不变2、说明螺纹连接的基本类型及应用..螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接..螺栓连接用于被连接件不厚、通孔且经常拆卸的场合；双头螺柱连接用于被连接件之一较厚、盲孔且经常拆卸的场合；螺钉连接用于被连接件之一较厚、盲孔且不经常拆卸的场合..3、轴上零件的周向及轴向固定各有哪些方法分别适用于什么场合各举出两种及四种以上方法周向固定：键连接、花键连接、过盈配合连接轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈4、说明带的弹性滑动与打滑的区别..弹性滑动是由于带传动时的拉力差引起的;只要传递圆周力;就存在着拉力差;所以弹性滑动是不可避免的；而打滑是由于过载引起的;只要不过载;就可以避免打滑;所以;打滑是可以避免的..五、计算题共20分1、说明机构具有确定相对运动的条件;并判断机构运动是否确定6分已知一、解：机构具有确定相对运动的条件是：机构的自由度数等于机构中接受外界给定运动规律的原动件的个数..n＝3;PL＝3;PH＝2机构自由度 F＝3n－2PL－PH＝1 ;因为W＝1＝F;所以机构的运动确定..2、对外啮合渐开线标准直齿圆柱齿轮的标准中心距a＝150mm;齿数Z1＝20;Z2＝80;齿顶高系数ha ＝1;压力角＝20° ..试求这对齿轮的模数m;传动比i12;节圆直径及啮合角..8分3、如下图所示轮系中;已知Z1＝16;Z2＝32;Z3＝20;Z4＝40;Z5＝4;Z6＝40;若n1＝800r/min;求蜗轮的转速n6及各轮的转向..6分六、分析齿轮轴系上的错误结构;并改正..轴承采用油润滑..8分。

山东交通学院成人高等教育期末考试机械设计基础复习题

《机械设计基础》试卷A复习题7月无纸化考试复习专用（答案在试卷后）一、单选题1.下列不属于弹性套柱销联轴器特点的是（）。

A.结构简单，装拆方便B.价格低廉C.能吸收振动和补偿两轴的综合位移D.弹性套不易损坏，使用寿命长2.当两个被联接件之一太厚，不宜制成通孔且需要经常拆装时，往往采用（）。

A.螺栓连接B.螺钉联接C.双头螺柱连接D.紧定螺钉联接3.根据轴的承载情况，转轴是（）。

A.既承受弯矩又承受转矩B.只承受弯矩不承受转矩C.不承受弯矩只承受转矩D.承受较大轴向载荷4.与齿轮传动相比较，不能作为蜗杆传动优点的是（）。

A.传动平稳，噪声小B.传动效率高C.可产生自锁D.传动比大5. 一对渐开线直齿圆柱齿轮连续传动的条件是（）。

A.理论的啮合线长度大于齿距B.理论的啮合线长度大于基圆齿距C.实际啮合线长度大于基圆齿距6.构件是机器中最小的（）单元。

A.制造B.运动C.装配7.曲柄摇杆机构中，出现死点位置时，原动件为（）。

A.曲柄B.摇杆8.组成凸轮机构的基本构件有（）。

A.2个B.3个C.4个二、判断题1. 在周转轮系中，凡具有固定几何轴线的齿轮，就称为行星轮（）。

2.一根轴上不同轴段上键槽尺寸尽量统一，并排布在同一母线方向上（）。

3.滚动轴承的结构一般是由内圈、外圈和滚动体组成（）。

4. 对空间定轴轮系，其始末两齿轮转向关系可用传动比计算方式中的（-1）m的符号来判定（）。

三、作图题1．已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如题图3.1所示。

试将蜗杆、蜗轮的轴向力、圆周力、径向力、蜗杆的螺旋线方向和转动方向标在图中。

第1页，共2页。

《机械设计基础》期末复习重点

《机械设计基础》期末复习重点第1章1、能够区分虚约束、局部自由度、复合铰链等概念。

2、掌握平面机构自由度的计算。

如例题1-7，习题1-10等。

3、掌握速度瞬心、三心定理、N个构件组成的机构的瞬心总数K= N（N-1）/2 第2章1、掌握铰链四杆机构有曲柄的条件，尤其是对杆长条件的理解。

2、对于给定的铰链四杆机构，能够判断其类型。

如习题2-1等。

3、掌握急回特性、最小传动角及死点位置等相关知识。

对于给定的铰链四杆机构，能够画出该机构的极位夹角、最小传动角及死点的位置，如教材图2-22、2-23及2-24等。

第3章1、掌握凸轮机构相关名词术语，并能够在图上依次标出，如基圆半径、推程运动角、远休止角、回程运动角、近休止角、行程、偏心距等。

2、了解常用的几种从动件运动规律的特点。

第4章1、了解渐开线齿廓的特点。

2、掌握标准直齿轮、斜齿轮的几何尺寸计算，如习题4-1、4-2、4-11及4-12等。

第5章1、了解什么是定轴轮系、行星轮系、周转轮系以及复合轮系。

2、掌握复合轮系传动比的计算，如例题5-4，习题5-10等。

第9章1、掌握常用的机械零件的失效形式。

2、掌握机械零件设计的一般步骤。

第10章1、了解螺纹主要参数的定义。

2、掌握机械制造常用螺纹的特点。

3、了解键的类型及键的失效形式。

4、掌握如何进行键的尺寸选择。

第11章1、掌握轮齿失效形式。

2、了解齿轮传动的设计准则。

3、了解直齿圆柱齿轮传动的强度计算，如齿形系数、齿根修正系数的确定。

第13章1、了解带传动的类型。

2、掌握带传动的弹性滑动和打滑的区别。

3、了解带的应力分析，如教材图13-10。

4、了解V带传动的计算，如V带型号的确定，中心距大小不同对带传动的影响，及如何确定中心距等。

第14章1、了解轴的功用及类型。

2、掌握轴的结构设计，了解轴上零件的定位及固定。

如在给定的装配图上找出结构设计中的错误，并加以改正，参考课件中给的例子。

第16章1、掌握滚动轴承的基本类型和特点。

机械设计基础期末考试试题+答案解析

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。
