图象视觉特征的提取与表示

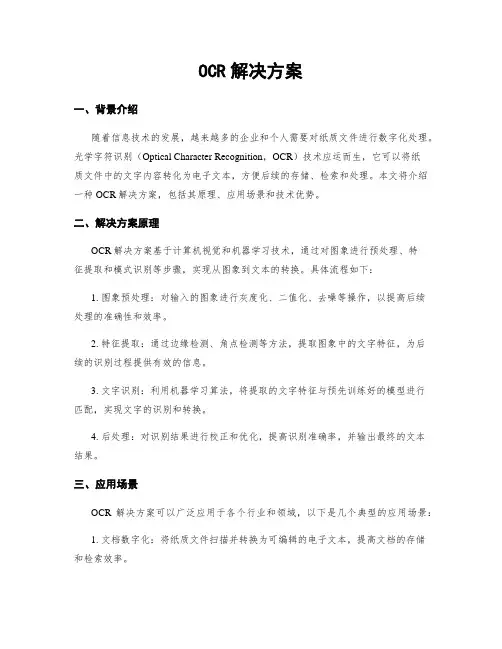

OCR解决方案
OCR解决方案一、背景介绍随着信息技术的发展，越来越多的企业和个人需要对纸质文件进行数字化处理。
光学字符识别（Optical Character Recognition，OCR）技术应运而生，它可以将纸质文件中的文字内容转化为电子文本，方便后续的存储、检索和处理。
本文将介绍一种OCR解决方案，包括其原理、应用场景和技术优势。
二、解决方案原理OCR解决方案基于计算机视觉和机器学习技术，通过对图象进行预处理、特征提取和模式识别等步骤，实现从图象到文本的转换。
具体流程如下：1. 图象预处理：对输入的图象进行灰度化、二值化、去噪等操作，以提高后续处理的准确性和效率。
2. 特征提取：通过边缘检测、角点检测等方法，提取图象中的文字特征，为后续的识别过程提供有效的信息。
3. 文字识别：利用机器学习算法，将提取的文字特征与预先训练好的模型进行匹配，实现文字的识别和转换。
4. 后处理：对识别结果进行校正和优化，提高识别准确率，并输出最终的文本结果。
三、应用场景OCR解决方案可以广泛应用于各个行业和领域，以下是几个典型的应用场景：1. 文档数字化：将纸质文件扫描并转换为可编辑的电子文本，提高文档的存储和检索效率。
2. 自动化办公：实现自动化的表格识别和数据录入，减少人工操作和错误率。
3. 身份证识别：快速准确地识别和提取身份证上的文字信息，方便实名认证等应用。
4. 银行票据处理：自动识别银行票据上的关键信息，提高银行业务的处理效率和准确性。
5. 车牌识别：实现对车牌号码的自动识别，方便交通管理和车辆追踪等应用。
四、技术优势本OCR解决方案具有以下技术优势：1. 高准确率：采用先进的机器学习算法和大规模数据集进行训练，提高文字识别的准确率。
2. 多语言支持：支持多种语言的文字识别，满足不同地区和用户的需求。
3. 快速处理：通过优化算法和并行计算技术，实现快速的图象处理和文字识别，提高处理效率。
4. 灵便可定制：提供灵便的接口和参数设置，方便用户根据实际需求进行定制和集成。
