九年级焦耳定律计算题-含答案解析
九年级物理——焦耳定律中等难度习题归纳(含答案)
焦耳定律一．选择题（共15小题）1．额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（）A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，白炽灯产生的热量多C．白炽灯耗的电能更多，电风扇产生的热量多D．电风扇消耗的电能更多，白炽灯产生的热量多【分析】用电器消耗的电能可以通过W＝Pt进行计算；白炽灯工作时电能转化为内能；电风扇工作时，电能主要转化为机械能，少部分电能转化为内能。
【解答】解：额定功率相同的白炽灯和电风扇正常工作相同的时间，由W＝Pt可知，它们消耗的电能一样多，但它们产生的热量不相同。
白炽灯工作时将电能转化为较多的内能，电风扇工作时主要将电能转化为机械能，因此，白炽灯产生的热量较多；故ACD错、B正确。
故选：B。
【点评】知道白炽灯的发光原理是“发热发光”，所以它产生的热量多，同时知道消耗电能与产生热量的关系可做出判断。
2．下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W＝Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。
【解答】解：因额定电压下用电器的电功率和额定功率相等，所以，三种用电器的实际功率相等，由W＝Pt可知，相同时间内三种用电器消耗的电能相等，因电风扇中的电动机将电能大部分转化机械能，日光灯将大部分电能转化为光能，电热器将电能全部转化为内能，所以，产生热量最多的是电热器。
故选：C。
【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键。
3．将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．三个用电器消耗的电能一样多C．电视机产生的热量最多D．电风扇产生的热量最多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是100W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W＝Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
焦耳定律实验典型例题(含答案及解析)
中考物理复习焦耳定律一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量_________（选填“相等”或“不等”）的_________（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与_________的关系；实验中通过观察_________来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择_________来进行实验．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中_________图的电路（填“a”或“b”）．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过_________来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_________水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_________．（4）该实验中用到的研究物理问题的法是_________．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a_________R b1（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是_________℃．由此可知：在相同的时间内，电流一定时，电阻越_________，它产生的热量越_________．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，_________温度计的示数较大．（选填“a”或“b”）5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量_________（选填“相等”或“不相等”）．当开关闭合后，_________（选填“A”或“B”）瓶中温度计示数上升较快．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的_________和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越_________，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的_________相同，烧瓶A、B中金属丝的电阻_________（填“相同”或“不相同”）．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________．若他想让烧瓶内液体在短时间内温度变化更明显，应选用_________（选填“煤油”或“水”），理由是_________．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流_________，其产生的热量_________．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_________（选填“A”或“B”）烧瓶与甲图中的烧瓶_________（选填“串联”或“并联”）．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与_________的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是_________．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升_________．（假设电阻产生的热量被煤油全部吸收）9．（2014•长沙）在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_________越大，产生的热量越多．（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的_________越大，产生的热量越多．（3）该实验中用到的研究物理问题的方法是_________法和转换法．10．（2014•安顺）小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．（1）请你根据小明发现的现象提出一个需要探究的物理问题；（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为R A、R B，R A＜R B．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．11．（2014•娄底）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．（1）实验总通过观察两个U形管中_________的变化来比较电流通过电阻丝产生的热量的多少．（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系．（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的_________越大，电阻产生的热量越多．（4）该实验采取的探究方法是_________．12．（2013•桂林）小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实际电路，两个烧瓶A、B中盛有等量、初温相等的煤油，R A与R B是阻值不同的电热丝．（1）R A与R B采用串联的方式，其目的是为了控制通电时间、_________相等．（2）小明同学为了比较R A与R B阻值的大小，用电压表分别测出R A与R B两端电压的大小，发现U A＜U B，则R A_________R B（选填“＞”“＜”或“=”）．（3）在相同的时间内，可通过观察_________来比较电流通过电热丝产生的热量多少；为了升温较快，试验液体选用煤油而不选水，主要是水的比热容比煤油_________（选填“大”或“小”）．（4）通过实验，发现烧瓶B中煤油吸热多，这表明：在电流、通电时间相同的情况下，电阻_________（选填“越大”或“越小”），产生的热量越多．（5）小华想改装此实验装置用来“测量煤油的比热容的大小”，则他们应将烧瓶A中煤油换成与其_________（选填“质量”或“体积”）相等的水，并将电热丝R A换成_________的电热丝．测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请写出煤油比热容的表达式：c煤油=_________．（已知水的比热容为c水）．小明认为这样测量煤油的比热容会有较大的误差，原因主要有：_________．（只要写出一条即可）中考物理复习焦耳定律参考答案与试题解析一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量相等（选填“相等”或“不等”）的同种（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与电阻的关系；实验中通过观察温度计示数变化来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择煤油来进行实验．考点：电热．专题：压轴题；控制变量法．分析：如图中两个电阻丝是串联，则电流相等，是研究电流产生的热量与电阻的关系的实验，应使用相同的等质量的液体，通过观察升高的温度来比较吸收的热量，由于煤油的比热容比水的比热容小，为了效果明显，应使用煤油做实验．解答：解：这是研究电流产生的热量与电阻的关系的实验，使用了串联电路，使电流相等，为了比较产生的热量的多少，应使用相同的等质量的液体来吸收热量，通过观察温度计示数的变化来反映吸收的热量的多少，为了使效果明显，应使用比热容小的煤油进行实验．故本题答案为：相等；同种；电阻；温度计示数变化；煤油．点评：本题利用控制变量法来进行研究电流产生的热量与电阻的关系的实验，应控制吸热液体的材料相同，质量相等，通过观察液体的温度的变化来比较吸热的多少．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中a图的电路（填“a”或“b”）．考点：电热；焦耳定律的计算公式及其应用．专题：电与热、生活用电．分析：首先根据两图中电阻的连接方式，求出电路的总电阻，然后根据焦耳定律的表达式Q=I2Rt和欧姆定律的表达式I=进行比较分析．解答：解：a图中两电阻并联，电路的总电阻R a=；b图中两电阻串联，电路的总电阻R b=R1+R2；∴R a＜R b又∵Q=I2Rt、I=∴Q=t因此，Q a＞Q b故答案为：a．点评：本题考查了串联电路和并联电路的电阻关系，灵活运用Q=W=t是解题的关键．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过温度计示数来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容小于水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是在电流和通电时间相同时，导体电阻越大产生的热量越多．（4）该实验中用到的研究物理问题的法是控制变量法．考点：焦耳定律；热量的计算．专题：实验题；控制变量法；转换法．分析：（1）首先导体产生的热量是要通过煤油的温度变化体现出来，由t=+t0可知，煤油的质量和初温要相同．（2）为了在较短的时间内达到明显的实验效果，即观察到得温度计示数变化大，则在同质量吸收相同热量的条件下，比热容小的液体温度变化大．（3）使用相同质量的煤油，通电一定时间后，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；由此得出结论．（4）知道热量与电流、电阻及通电时间有关，可变因素较多，本题是在电流、时间相同的前提下，使用不同的电阻，探究热量与电阻的关系，这采用的是控制变量法．解答：解：（1）两电阻丝产生热量的多少是通过温度计示数的变化反映出来的．由Q=cm（t﹣t0）得，t=+t0，可见影响温度计示数的不只是热量，还有煤油的初温和质量，所以要保证煤油的初温和质量都相同，才能通过温度的变化反映出热量的多少．（2）若将烧瓶中装有水，则由Q=cm△t可知：在相同质量的水和煤油中，吸收的相同的热量时，由于水的比热容大，温度升高的度数少，温度计的示数变化不明显；（3）综合实验过程，使用相同质量与初温都相同的煤油，在电流和通电时间相同的前提下，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；所以可得出的结论是：在电流和通电时间相同时，导体电阻越大产生的热量越多（4）为保证通过两个电阻的电流总是相等，电阻串联；同时保证了它们的通电时间也相等，导体中产生的热量就只与电阻有关了，为此采用控制变量法．煤油吸热的多少是通过温度计示数的变化来反映的，这是采取的转换法．故答案是：（1）温度计示数；（2）小于；（3）在电流和通电时间相同时，导体电阻越大产生的热量越多；（4）控制变量法（或转换法，填对一个即可）．点评：采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a＜R b（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是35℃．由此可知：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，a温度计的示数较大．（选填“a”或“b”）考点：焦耳定律．专题：压轴题；实验探究题；电与热、生活用电．分析：（1）滑动变阻器、两电阻丝串联接入电路，注意滑动变阻器要接上面的接线柱．（2）导体电阻由导体材料、长度、横截面积决定，在材料、横截面积相同的情况下，导体越长，导体电阻越大，根据图甲所示导体长度间的关系．判断两电阻的阻值大小．（3）根据图乙b所示温度计，确定温度计的分度值，然后读出温度计的示数；根据实验条件、温度计示数进行分析，从而得出实验结论．（4）由图丙可知，两电阻丝并联，根据电阻大小、由并联电路特点及电功公式W=t判断哪个温度计示数大．解答：解：（1）滑动变阻器、两电阻丝串联接入电路，电路图如下图所示．（2）由图甲可知，电阻R b的电阻丝长，又∵电阻丝的材料、横截面积均相同，∴R a＜R b．（3）由图乙b所示温度计可知，温度计分度值是1℃，温度计示数是35℃；由图乙可知，温度计b的示数大于温度计a的示数，则R b产生的热量大于电阻R a产生的热量，已知两电阻串联，R a＜R b，通过两电阻的电流I、通电时间t都相等，由此可见：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）由图丙可知，两电阻并联，电阻两端的电压U相等，已知R a＜R b，由Q=t可知，Q a＞Q b，所以通电一段时间后，a温度计的示数较大．故答案为：（1）电路图如下图所示；（2）＜；35；大；多；（3）a．点评：本题考查了连接电路图、影响导体电阻的因素、温度计读数、电功公式的应用、串并联电路的特点等问题，实验中应用了控制变量法，解题时注意控制变量法的应用．5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量相等（选填“相等”或“不相等”）．当开关闭合后，B（选填“A”或“B”）瓶中温度计示数上升较快．考点：电热．专题：实验题；压轴题；控制变量法．分析：电热的影响因素有电流、电阻、通电时间．首先要判断清楚两段导体的什么因素是相同的，什么因素是不同的，再根据焦耳定律来判断哪段导体产生的电热多，即这个瓶中温度上升较快．解答：解：（1）根据控制变量法，实验中改变要研究的因素，控制不研究的因素一定；（2）根据焦耳定律Q=I2Rt，铜丝和镍铬合金丝是串联的，所以电流I和通电时间t相同，镍铬合金丝比铜比电阻大，所以产生电热多，故B瓶的温度上升较快．故答案为：相等；B．点评：本题考查了学生对焦耳定律的了解和掌握，在研究电流产生的热量与什么因素有关时，要用好控制变量法．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的电流和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B 中食用油和煤油的质量相同，烧瓶A、B中金属丝的电阻相同（填“相同”或“不相同”）．考点：焦耳定律．专题：探究型实验综合题．分析：（1）根据图示可知，两电阻串联，目的是控制通过它们的电流相等，由焦耳定律可知阻值越大的电阻产生的热量越多，温度升高越快；（2）根据Q=I2Rt可知，要研究电流通过导体产生的热量与电阻的关系，必须保持电流和通电时间相同，比较AB产生热量多少与电阻大小的关系．（3）由吸热公式Q吸=cm△t可知，要比较食用油和煤油的比热容大小，应让两瓶中食用油和煤油的质量m相等、吸收的热量相等，通过比较它们升高的温度大小关系，得出比热容的大小关系．解答：解：（1）两电阻串联，所以通过它们的电流相等；目的是控制通过金属丝的电流和通电时间相同．（2）镍铬合金丝的电阻大于铜导线的电阻，烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）要比较食用油和煤油的比热容，则应让食用油和煤油的质量相等，吸收的热量相等，由温度的变化求得比热的大小；故用相同质量的食用油代替水，两瓶中都有相同电阻丝，电阻相等．故答案为：（1）电流；（2）大；（3）质量；相同．点评：本题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以及学生分析实验现象得出结论的能力；控制变量法为物理实验中的常用方法，应重点掌握．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法．若他想让烧瓶内液体在短时间内温度变化更明显，应选用煤油（选填“煤油”或“水”），理由是煤油比热容小，相等的质量吸收相同的热量，温度上升明显．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量越多．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中B（选填“A”或“B”）烧瓶与甲图中的烧瓶串联（选填“串联”或“并联”）．考点：焦耳定律．专题：探究型实验综合题．分析：（1）掌握转换法在实验中的应用，通过比较烧瓶内温度的变化，来判断相同时间内不同电流产生的热量多少；为了实验效果更加明显，实验应采用比热容较小的液体；（2）分析表格中数据相同的量和不同的量，判断温度升高的影响因素；（3）要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同．解答：解：（1）实验中通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法；由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行实验；（2）由表格中数据知，通电时间和电阻相等，电流增大为原来的2倍，温度升高为原来的4倍，即产生的热量为原来的4倍，可知通电时间和电阻相等，产生的热量与电流的2次方成正比；（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同，所以应该选择B烧瓶和甲图中的烧瓶串联．故答案为：（1）转换法；煤油；煤油比热容小，相等的质量吸收相同的热量，温度上升明显；（2）越大；越多；（3）B；串联．点评：本题考查的是影响电流热效应的因素实验，考查了温度变化与比热容的关系，考查了控制变量法在实验中的应用，要探究产生热量的多少和其中一个量之间的关系，需保持其它量不变，注意实验数据的分析，同时涉及到了串联电路电流的特点．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A 中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与电阻的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是煤油的比热容小．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升△t．（假设电阻产生的热量被煤油全部吸收）考点：焦耳定律．专题：探究型实验综合题．分析：（1）实验目的是探究影响电热的因素，由图知，两段电热丝串联所以通过的电流相同，通电时间也相同，产生的热量不同，是因为电热丝的阻值不同．（2）从煤油与水的比热容大小关系分析实验中用煤油而不用水的原因．（3）已知电阻的关系，根据焦耳定律Q=I2Rt计算电阻放出的热量；再根据吸热公式Q=cm△t比较升高的温度关系，计算烧瓶B中的煤油升高的温度．解答：解：（1）由图知，两个电阻是串联的，电流相等，通电时间相等，电阻不同，所以实验目的是探究在电流和通电时间一定时，电热跟电阻的关系；（2）因为煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察；（3）A、B电阻串联，电流和通电时间相等，根据焦耳定律，电阻放出热量关系为：==；两瓶中煤油质量相等，电阻放出的热量完全被煤油吸收，根据吸热公式Q=cm△t得，===，△t B=△t A=△t；故答案为：（1）电阻；（2）煤油的比热容小；（3）△t．点评：本题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以及学生熟练运用焦耳定律和热量计算公式的能力；控制变量法为物理实验中的常用方法，应重点掌握．9．（2014•长沙）在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的电流越大，产生的热量越多．（3）该实验中用到的研究物理问题的方法是控制变量法和转换法．考点：焦耳定律．专题：探究型实验综合题．分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．。
2019-2020届初三 中考复习 焦耳定律【基础计算题】专项练习(含答案解析)
焦耳定律基础计算题专项练习一、计算题1、如图甲所示，电源电压恒定不变，滑动变阻器R1的最大阻值是40Ω，小灯泡的额定电压为6V，它的电流随电压变化的图象如图乙所示．（1）当只闭合开关S1时，将滑动变阻器R1的滑片调到中点，此时小灯泡恰好正常发光．求电源电压和小灯泡的额定功率；（2）当只闭合开关S2时，此时电流表的示数为0.4A，求电阻R2的阻值，小灯泡的实际功率；（3）当只闭合开关S2时，通电1min，求电流通过电阻R2产生的热量．2、有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R1=R2=88Ω，均为电热丝，单刀双掷开关S2可接a或b．（1）开关S1、S2处于什么状态时，电热水壶处于低温档？（2）电热水壶处于中温档时的电流是多大？（3）用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c水=4.2×103J/（kg •℃），不计热量损失，时间计算结果保留整数即可]．3、如图所示的电路中，电源两端电压U保持不变．当闭合开关S后，将滑动变阻器的滑片P置于a端时（a、b 是滑动变阻器的两个端点），电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为6W，电阻R2消耗的电功率为P2．当闭合开关S后，将滑动变阻器的滑片P置于b端时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：9，U1：U2=7：3．求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当闭合开关S后，将滑动变阻器的滑片P置于滑动变阻器中点时，通电2min，电阻R2放出的热量为多少焦？4、新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：（1）S和S1都闭合时电饭锅的电功率；（2）电热丝R2的阻值；（3）这30min内电饭锅产生的热量．5、某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．在用微波炉给水加热的2min内，求：（1）水吸收的热量．[c水=4.2×l03J/（kg•℃）]（2）微波炉的实际功率．（3）微波炉的加热效率．6、图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关．将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示．求：（1）0～30min，电饭煲产生的总热量；（2）S和S1均闭合，电路中的总电流；（3）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同．用电高峰期，当实际电压为198V 时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间．7、如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R1和R2均为电热丝．（已知R2的阻值为66Ω）求：（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．8、有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20℃升高到50℃．已知c水=4.2×103J（kg•℃），求：（1）水吸收的热量；（2）电热水器的热效率．9、某型号的电饭锅有两挡，分別是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1=44Ω，R2=2156Ω．（1）开关S置于挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？（3）若只要求将保温焖饭挡的功率提升10%，请通过计算体说明改进措施．10、电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．若已知该电动机线圈的电阻是0.4Ω，问：（1）每分钟该电动机消耗的电能是多少？（2）线圈每分钟产生的热量是多少？（3）该电动机正常工作时电能转化为机械能的效率是多少？11、某型号家用电饭锅有加热和保温两个档位，加热档功率大于保温档功率。
人教版九年级上学期第十八章第四节焦耳定律实验探究专题练习 包含答案
18.4 焦耳定律一．选择题（共15小题）1．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（）A．该实验装置是为了探究电流产生的热量与电阻的关系B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的D．通电一段时间后，左侧U形管中液面的高度差比右侧的大2．某同学探究焦耳定律，部分电路如图所示。
两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。
通电一段时间后，左侧温度计示数高于右侧。
下列说法正确的是（）A．通过右侧电阻丝的电流比左侧小B．右侧电阻丝的阻值比左侧小C．该装置不能用于探究电流通过导体产生的热量多少与电阻大小的关系D．通过温度计的示数变化判断电流产生热量的多少，这种方法是控制变量法3．如图所示为一种新型电器﹣﹣无叶空气净化暖风器，兼具风扇、制暖和空气净化的功能，其制暖功率为2kW．如果要将一个普通卧室的温度从5℃提升到20℃，请估算该电器至少需要工作多长时间（不计热量损失，已知空气的密度约为1.3kg/m3，比热容约为1.0×103J/（kg•℃）（）A．2min B．7min C．15min D．20min4．小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1＝48.4Ω，电热丝R2＝24.2Ω，容积为20L，使水从20℃加热到70℃，下列说法不正确的是[水的比热容为4.2×103J/（kg⋅℃）]（）A．开关S、S1闭合，S2断开，处于低温档B．水从20℃加热到70℃需要吸收的热量4.2×106JC．若利用中温档加热需要4200s，则电热转化效率为50%D．高温档的加热功率2800W5．两个定值电阻R1、R2并联在电路中，如图甲所示，通过它们的电流与其两端的电压关系如图乙所示。

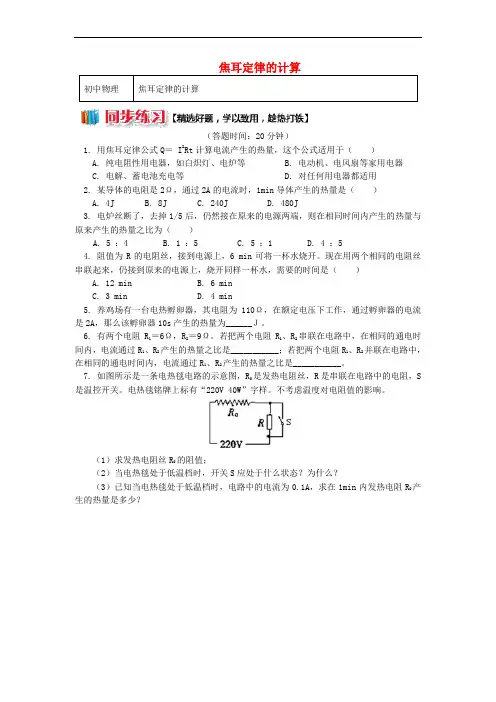

九年级物理上册 6.3 焦耳定律(焦耳定律的计算)习题(含解析)(新版)教科版
（答题时间：20分钟）1. 用焦耳定律公式Q＝ I2Rt计算电流产生的热量，这个公式适用于（）A. 纯电阻性用电器，如白炽灯、电炉等B. 电动机、电风扇等家用电器C. 电解、蓄电池充电等D. 对任何用电器都适用2. 某导体的电阻是2Ω，通过2A的电流时，1min导体产生的热量是（）A. 4JB. 8JC. 240JD. 480J3. 电炉丝断了，去掉1/5后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为（）A. 5 ：4B. 1 ：5C. 5 ：1D. 4 ：54. 阻值为R的电阻丝，接到电源上，6 min可将一杯水烧开。
现在用两个相同的电阻丝串联起来，仍接到原来的电源上，烧开同样一杯水，需要的时间是（）A. 12 minB. 6 minC. 3 minD. 4 min5. 养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，通过孵卵器的电流是2A，那么该孵卵器10s产生的热量为______Ｊ。
6. 有两个电阻R1＝6Ω，R2＝9Ω。
若把两个电阻R1、R2串联在电路中，在相同的通电时间内，电流通过R1、R2产生的热量之比是___________；若把两个电阻R1、R2并联在电路中，在相同的通电时间内，电流通过R1、R2产生的热量之比是___________。
7. 如图所示是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S 是温控开关。
电热毯铭牌上标有“220V 40W”字样。
不考虑温度对电阻值的影响。
（1）求发热电阻丝R0的阻值；（2）当电热毯处于低温档时，开关S应处于什么状态？为什么？（3）已知当电热毯处于低温档时，电路中的电流为0.1A，求在1min内发热电阻R0产生的热量是多少？21. D2. D 解析：产生的热量Q ＝I 2Rt ＝（2A ）2×2Ω×60s＝480J 。
3. A 解析：电炉丝断了，去掉1/5后，电阻变为原来的4/5，则在电源电压一定的情况下，电流变为原来的5/4，根据Q=I 2Rt 可求得在相同时间内产生的热量是原来的5/4。
专题18.4 焦耳定律(解析版)
人教版九年级第十八章《电功率》18.4 焦耳定律班级：姓名：学号：一．选择题（共10小题）1．（2019•自贡）把一个标有“10V3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。
该电路工作10s定值电阻产生的热量是（）A．60J B．36J C．30J D．6J【答案】D。
【解析】（1）由P＝UI可得，灯泡正常发光时的电流：I L＝＝＝0.3A；（2）因串联电路中总电压等于各分电压之和，且小灯泡正常发光，所以，R两端的电压：U R＝U﹣U L＝12V﹣10V＝2V，因串联电路中各处的电流相等，该电路工作10s定值电阻产生的热量：Q＝W＝U R It＝2V×0.3A×10s＝6J。
2．（2019•西湖区校级模拟）如图所示，2只烧瓶内装有煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙．则利用该实验装置难以完成探究的是（）A．电流通过电热丝时产生的热量跟电热丝的阻值大小有关B．电流通过电热丝时产生的热量跟通过电热丝的电流大小有关C．电流通过电热丝时产生的热量跟电热丝的通电时间长短有关D．电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻、通电时间成正比【答案】D。
【解析】A、由图可知，该电路为串联电路，电路中的电流是相同的，通电时间也相同，电阻不同，故可以探究电流通过电热丝时产生的热量跟电热丝的阻值大小是否有关，故A能完成；B、图中有滑动变阻器，移动滑片，可以改变电流的大小，故可以探究电流通过电热丝时产生的热量跟通过电热丝的电流大小是否有关，故B能完成；C、实验中，可以通过控制开关来控制通电时间的长短，来判定产生热量与通电时间的关系，故C能完成；D、实验中可以探究电流产生的热量与电阻、通电时间、电流大小的关系，但不能得出具体的数字关系，故D不能完成。
3．（2019•西湖区校级模拟）如图实验装置可用于探究“电流通过导体产生热量的多少与电阻大小的关系”。
人教版九年级物理十八章第四节焦耳定律习题 含答案
人教版九年级物理十八章第四节焦耳定律习题含答案一、填空题1.已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.2.某型号电热水器有加热和保温两档，如图所示为其内部电路原理图，当开关S接触点1时，该电热水器处于________（填“保温”或“加热”）状态。
若电热水器的加热功率为2100W，要将50kg的水从20℃加热到60℃，需要加热________s．[不计能量的损失，c水＝4.2×103J/（kg•℃）]3.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为________J，R3的电功率的最大值为________W。
4.如图所示，灯泡L上标有“6V6W”字样（不计灯丝电阻的变化）电源电压6V且保持不变，定值电阻R＝4Ω．只闭合开关S1和S3，电阻R在100s产生的热量是________J；电路在工作状态下整个电路消耗的最小功率是________W。
5．小明在研究电流产生的热量与什么因素有关的实验时，设计了如图甲所示的两个实验。
实验中通过________（填“液面的高度”或“液面的高度差”）来判断电流产生的热量的多少。
甲实验中探究的是电流产生的热量与________有关；乙实验通电一段时间后，左侧容器内空气吸收的热量更________（选填“多”“少”）。
6.小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是________Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是________W，此时，电阻R1在10min内产生的热量为________J7.如图是探究电流通过导体产生热量跟什么因素有关的实验装置，图甲所示的装置是用来探究电流产生的热量与________（填“电阻”或“电流”）的关系，该装置中电阻R1、R2两端电压之比为________；若通过R1的电流为0.5A，则1min内电流通过R2产生的热量为________J；装置乙中电阻R3、R4产生的热量之比为________。
(完整版)初中物理焦耳定律计算
焦耳定律计算题姓名：_____________班级：_____________ 1、如图所示的电路中，电阻R1的阻值为10Ω，闭合开关s，的示数为0.4A, 的示数为0.6A，求：(l）通过R2的电流；(2)Rl两端的电压；(3）在60S内Rl产生的热量。
2、如图所示，标有“6V 2W”字样的灯泡L与电阻R串联后接在电源上，开关S闭合后，灯泡L恰能正常发光，电路消耗的总功率为10W。
求：通电1分钟，电流通过电阻R产生的热量。
3、在如图14所示的电路中，电源电压不变，R1=3Ω，R2=6Ω。
(1)当S l、S3断开，S2闭合时，电流表示数为1A，求电源电压。
当S l、S3闭合，S2断开时，求：(2)电路中的总功率；(3)通电1min，电阻R1产生的热量。
4、如图为一台两挡式电热水器的内部简化电路。
S为温控开关，当S接a时电路中的电流为5 A；当S接b时电路消耗的电功率为22 W，求：（1）R 1 的电阻；（2）高温挡时电路消耗的电功率；（3）在低温挡工作l0 min，电流通过R 2 产生的热量。
5、电饭锅工作时有两种状态：一种是加热状态，另一种是保温状态。
如图所示为电饭锅的电路图，R1、R2为电热丝，S为温控开关，A、B两点接在家庭电路上。
当S闭合时，电饭锅处于加热状态，加热功率为1000W；当S断开时，电饭锅处于保温状态，保温功率为100W．求：（1）电饭锅加热30s，电热丝产生的总热量是多少？（2）电热丝R1、R2的阻值之比是多少？（3）电饭锅保温30min，电热丝产生的R2产生的热量是多少？6、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。
他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。
（热水器电热丝的阻值不变）求：（1）热水器消耗的电能（2）热水器的实际功率。
初三焦耳定律练习题及答案
初三焦耳定律练习题及答案一、选择题1. 电阻的单位是：A. 度B. 萨C. 欧姆D. 伏特2. 一根电阻为100欧姆的导线通过电流为2A的电路，求电路中的电压是多少伏特？A. 10伏特B. 100伏特C. 200伏特D. 400伏特3. 一台电视机的电压是220伏特，电流为0.5A，求此电视机的功率是多少瓦特？A. 220瓦特B. 110瓦特C. 44瓦特D. 11瓦特4. 一根电阻为20欧姆的导线通过电流为5A的电路，求此电路中的功率是多少瓦特？A. 4瓦特B. 20瓦特C. 100瓦特D. 500瓦特5. 电视机正常工作时所需要的电压和电流分别为220伏特和2A，求电视机的功率是多少瓦特？A. 440瓦特B. 440伏特C. 110瓦特D. 110伏特二、填空题1. 施加在电流为3A的电阻上的电压为12伏特，求此电阻的阻值是多少欧姆？答：4欧姆2. 对于电路中的电阻来说，电压越大，则通过电流越（ 1 ）。
答：大3. 电阻为10欧姆的导线通过电流为0.5A的电路，求此电路中的电压是（ 2 ）伏特。
答：5伏特4. 对于电路中的电阻来说，电流越大，则通过电压越（ 3 ）。
答：大5. 一根电阻为40欧姆的导线通过电压为240伏特的电路，求此电路中的电流是（ 4 ）A。
答：6A三、解答题1. 一根电阻为60欧姆的导线通过电压为120伏特的电路，请计算此电路中的电流大小。
答：电流大小为2A。
解题过程：根据焦耳定律，可以得到如下公式：功率 = 电压 ×电流已知功率和电压分别为P = 120伏特，V = 60欧姆因此，可以整理得到：电流 = 功率 / 电压代入已知值，得到：电流 = 120伏特 / 60欧姆电流 = 2A2. 一特斯拉（T）是一个国际单位，表示磁感应强度，定义为1m²中通过的1A电流所产生的磁场。
求一特斯拉等于多少高斯（G）？答：1T = 10,000G解题过程：根据题意，1T表示通过1m²中的1A电流所产生的磁场。
初中物理九年级焦耳定律练习题含答案
初中物理九年级焦耳定律练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 如图所示，这是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A.甲实验是为了探究电流产生的热量与电压的关系B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多C.乙实验是为了探究电流产生的热量与电流的关系D.乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大2. 灯泡接入电路中发光时，灯丝的温度高达2000∘C，而跟灯泡相连的导线却不怎么发热，原因是（）A.导线是铜制的，它不可能发热B.通过导线的电流比通过灯丝的电流小，所以导线上产生的热量少C.导线的电阻率比灯丝电阻率小，所以导线上产生的热量少D.电线上的铜丝很细，所以导线上产生的热量少3. 家庭常用电热水壶的铭牌数据如图表所示，若加热电阻的阻值不随温度的变化而改=4.2×103J/kg⋅∘C)，下列选项正确的是（）变(C水10LB.电热水壶和其他用电器串联在电路中C.将1kg、20∘C的水在1标准大气压下烧开，需要吸收的热量为3.36×105JD.将1kg、20∘C的水在1标准大气压下烧开，电热水壶需正常工作5.5分钟，此电热水壶的效率为50%4. 某电热器的电流如图所示，电阻R1=4R2，用器给水加热，且电源电压保持不变．两种情况下，使质量相等水升高相同的温度．①开关S1、S2同时闭合，S3断开；②开关S1、S2同时断开，S3闭合．则以上两种电路中的总电流之比，通电时间之比各为（）A.I1:I2=4:25，t1:t2=25:4B.I1:I2=25:4，t1:t2=4:25C.I1:I2=1:4，t1:t2=4:1D.I1:I2=4:1，t1:t2=1:45. 有两个电热器串联在电路中，它们的电阻之比R1:R2=3:2，在相同的时间内，它们放出的热量之比Q1:Q2为（）A.1:1B.3:2C.2:3D.9:46. 下表为一台电烤箱铭牌，其内部简化电路如图所示，R1和R2均为电热丝，下列选项错误的是（）A.电烤箱在高温档正常工作10min所消耗的电能是6.6×105JB.电路中R1的阻值为44ΩC.电路中R2的阻值为60ΩD.电烤箱在低温档正常工作时，电路中R1消耗的电功率是176W7. 将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V 的电路中，通电时间相同，电流通过它们产生的热量最多的是（）A.电烙铁B.电视机C.电风扇D.一样多8. 电热毯通电后很热，而跟电热毯连接的铜导线却不怎么热，这是因为（）A.通过电热毯的电流比通过铜导线的电流大B.铜导线的电阻小，因而产生的热量少，而电热毯电阻大产生的热量多C.铜导线有绝缘层，所以不怎么热D.铜导线比电热毯传热快，所以不容易热9. 如图所示的是A、B两个灯泡的U−I关系图象，现在将A、B两个灯泡并联在电路中，且电路中只有这两个电路元件．当A灯泡两端的电压为4V时，B灯泡在1min内产生的热量是（假设小灯泡消耗电能的90%转化为内能）（）A.2.4JB.96JC.129.6JD.144J10. 电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，主要原因是（）A.通过导线的电流较大B.通过电炉丝的电流较大C.导线的电阻比电炉丝的电阻小，相同时间内产生的热量较小D.电炉丝的电阻比导线的电阻小，相同时间内产生的热量较小11. 如图(a)、(b)所示，是某台电热饮水机说明书上的部分信息，当电键S闭合时，饮水机处于________状态（选填“加热”或“保温”）．当饮水机处于正常加热状态时，工作电流为________安，若连续加热6分钟消耗的电能为________千瓦时．12. 如图所示，是研究“在相同时间内电流通过导体产生的热量与________的关系”的实验装置．若电阻丝R甲=10Ω，R乙=20Ω，通过电路中的电流为0.2A，则甲电阻丝在1min内产生的热量是________J．13. 一台抽水机的配套电动机的额定功率是2200W，它的线圈电阻是3Ω，在220V的额定电压下工作的电流是10A，则1秒内线圈产生的热量是________J．14. 一个电炉，正常工作时的电阻为80欧姆，接在照明电路中，放出热量72600焦耳，这电炉工作的时间是________．15. 生活中有许多利用或防止电热的例子，请各举一例：（1）利用电热：________（2）防止电热：________．16. 某台电动机两端电压为6V时，通过的电流为1A，其阻值为0.5Ω的线圈在5min内产生的热量是________J；我们把这种电流通过导体产生热量的现象称为电流的________。
焦耳定律(基础练)(解析版)
一、单选题1．（2021·重庆渝中区·九年级期末）通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，这是因为（ ）A ．电炉丝有电流的热效应，而铜导线中没有电流的热效应B ．电炉丝的电阻比铜导线的电阻大得多C ．通过电炉丝的电流大，而通过铜导线的电流小D ．电炉丝容易导电，铜导线不容易导电【答案】B【详解】电炉在使用时，电炉丝与铜导线是串联的，通过它们的电流相同，通电时间相同，但电炉丝的电阻远大于铜导线的电阻，由焦耳定律2Q I Rt 可知，电流通过电炉丝时产生的热量要比电流通过铜导线时产生的热量多，所以通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热的原因是电炉丝的电阻比铜导线的电阻大得多。
故选B 。
2．（2021·安徽淮北市·九年级期末）随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）A ．电路中的用电器用电时间太长B ．电路中的用电器的总功率过大C ．电路中的用电器过多D ．电路中的用电器的总电阻过大【答案】B【详解】第4节 焦耳定律 第十八章 电功率A．电路中的用电器用电时间太长，如果用电器的总功率不大，或用电器没有全部工作，不会造成干路中的电流过大，不会造成图中的情形，故A不符合题意；B．图中在同一插座上同时使用几个大功率的用电器，会使用电器的总功率过大，会导致干路中的电流过大，会使得连接插座的导线发热甚至燃烧起来，故B符合题意；C．电路中用电器过多，只有用电器的功率较大且同时工作时，才会造成干路中的电流过大，故C不符合题意；D．若电路中用电器的总电阻过大，由欧姆定律可知干路中的电流较小，不会造成图中的情形，故D不符合题意。
故选B。
3．（2021·广东佛山市·九年级期末）我国航母舰载机起飞采用了自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，图中与弹射车工作原理一致的是（）A．B．C．D．【答案】B【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
初三焦耳定律练习(附答案)
电和热习题一、填空题1．电流的热效应是指电流通过导体时电能转化成_____现象，实验表明，在电流相同的情况下，电阻较大的导体在一定的时间内产生的热_____。
P=I2R这个关系式表明，在_____的条件下，电能转化成热时的功率跟导体的电阻成_____。
2．在日常生活中，利用电流的热效应的电器有_____、_____、_____、_____等，防止电流产生热造成的危害的方法有：电视机_____、电动机_____、电冰箱_____。
3．某同学将两个定值电阻R1、R2串联后，接在电压为7 V的电源上，测出通过的电流是0.5 A，R1两端的电压是5 V，R2的电功率是_____W。
4．赵强同学家中有一个电热器，已知该电热器的电阻为100 Ω，当他将这个电热器接在家庭照明电路中，通电10 min产生的热量是_____J。
5．有一个电炉接在家庭照明电路中，2 min放出1.0×105 J的热量，这个电炉的工作电流是_____，它的电阻是_____。
二、选择题6．有几位同学课后讨论电流通过导体产生热量这个现象时，发表了以下几种意见，你认为其中错误的是A.当导体两端的电压一定，通过的电流一定时，通电时间越长放出的热量就越多B.只要导体的电阻大，通电时间长，放出的热量就一定多C.电流通过导体放出热量的过程，就是电能转化成热能的过程D.如果导体的电阻为零，无论通过的电流多大，通电时间多长，导体都不会发热7．某电热器的电阻是55 Ω，将它接入电路中，通电1 min产生的热量是5.28×104 J，关于通过这个电热器的电流，下面的说法中正确的是A.4 AB.2 AC.16 AD.40 A8．周勇同学有一个电炉，在“防非典时期”，为了熬制预防“非典”的中药，他想使这个电炉在单位时间内放出的热量减小一半，以满足熬制中药需要文火的要求，他与几位同学商量后，想采用以下几种措施，你认为其中可行的是A.将电炉的炉丝剪短一半，接入原来的电路中B.将电炉的两个炉丝串联在一起，接入原来的电路中C.将电炉的两个炉丝串联在一起，接在电压为原来电路中电压的一半的电源上D.将电炉的炉丝剪短一半，接在电压为原来电路中电压的一半的电源上9．将材料、粗细相同，长短不同的两段电热丝串联起来，接在电路中，通电一段时间后，下面的说法中正确的是A.通过两段电热丝的电流相同，产生的热量相同B.通过两段电热丝的电流相同，产生的热量不同C.通过两段电热丝的电流不同，产生的热量相同D.通过两段电热丝的电流不同，产生的热量不同三、计算题10．曹莹莹同学将一段阻值为18 Ω的电热丝接到电源上，经过3 min产生的热量是1440 J，当他将一段阻值为6 Ω的电热丝接到这个电源上时，2 min内产生的热量是多少？11．某同学家中有一个电热水器，上面标有“220 V 1000 W”字样，如果他将这个热水器接在家庭照明电路中，通电1.2 h.请你计算：（1）电热水器的电阻多大？（2）放出的热量是多少？12．现在新建设的楼房内，电工师傅铺设电线时，都要将导线的连接处用焊锡焊接起来，请你根据所学的知识解释这是为什么？参考答案一、填空题1．热的，较多，电流相同，正比2．电炉，电吹风，电热水器，电暖风机，中的散热窗，外壳翼状散热片，通风3．14．2.904×1055．3.8 A,58 Ω二、选择题6.B7.A8.B9.B三、计算题10．2880 J11．（1）48.4 Ω（2）4.32×106 J12．减小连接处的电阻，避免较大电流通过时产生热，造成火灾.13．25 W的灯泡亮一些.。
人教版物理九年级焦耳定律典型题(含答案)
焦耳定律典型题1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图个接线柱，B 是电阻丝中点的接线柱•相信你一定能帮助该厂完成以下工作•A 8res（i）说明各挡位的连接方法（文字表述）低温档：将_________________________________ 接入电源；中温档；将________________________________ 接入电源；高温档：将_____________________________________________________ 接入电源上.（2）如果低温档发热功率为200W那么：中温档发热功率是_____________________ ；高温档发热功率是__________________ .2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。
当开关S接b, S2断开时，它是处于 ___________ 状态，此时电路功率为P l；当开关S i接a, S2闭合时，电路功率为P2,贝U P l : P2= ___________ 。
5所示.A、B C为三/Iff. be S3、一台电动机正常工作时线圈两端的电压为380V,线圈电阻为2 -,通过线圈的电流为10A,这台电动机正常工作时，is消耗的电能为______________ J，产生的热量为 ______________ J。
4、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%正常工作情况下烧开满壶水需要 5 min，水吸收的热量为118800 J，此时热水壶消耗的电能为______________ J，其额定功率为_______ W 电阻是 _ Q。
若实际电压为198 V,通过电热水壶的电流是_____________________ A, 1 min内电热水壶产生的热量是_________ J。
九年级物理上册6.3焦耳定律焦耳定律计算习题含解析新版教科版20180707291
焦耳定律的计算初中物理焦耳定律的计算〔答题时间：20分钟〕.用焦耳定律公式Q＝I2Rt计算电流产生的热量，这个公式合用于〔〕A.纯电阻性用电器，如白炽灯、电炉等B.电动机、电电扇等家用电器C.电解、蓄电池充电等D.对任何用电器都合用.某导体的电阻是2Ω，经过2A的电流时，1min导体产生的热量是〔〕A.4JB.8JC.240JD.480J电炉丝断了，去掉1/5后，仍旧接在本来的电源两头，那么在相同时间内产生的热量与本来产生的热量之比为〔〕：4 ：5 ：1：5阻值为R的电阻丝，接到电源上，6min可将一杯水烧开。
此刻用两个相同的电阻丝串连起来，仍接到本来的电源上，烧开相同一杯水，需要的时间是〔〕A.12minB.6minC.3minD.4min养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，经过孵卵器的电流是2A，那么该孵卵器10s产生的热量为______Ｊ。
有两个电阻R1＝6Ω，R2＝9Ω。
假定把两个电阻R1、R2串连在电路中，在相同的通电时间内，电流经过R1、R2产生的热量之比是___________；假定把两个电阻R1、R2并联在电路中，在相同的通电时间内，电流经过R1、R2产生的热量之比是___________。
以下列图是一条电热毯电路的表示图，R0是发热电阻丝，R是串连在电路中的电阻，S是温控开关。
电热毯铭牌上标有“220V40W〞字样。
不考虑温度对电阻值的影响。
1〕求发热电阻丝R0的阻值；2〕当电热毯处于低温档时，开关S 应处于什么状态？为何？〔3〕当电热毯处于低温档时，电路中的电流为，求在1min内发热电阻R0产生的热量是多少？1.D2.D 分析：产生的热量Q＝I2Rt＝〔2A〕2×2Ω×60s＝480J。
3.A 分析：电炉丝断了，去掉1/5后，电阻变成本来的4/5，那么在电源电压必定的状况下，电流变成本来的5/4，依据Q=I2Rt可求得在相同时间内产生的热量是本来的5/4。
九年级焦耳定律计算题-含答案
计算题1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。
电源电动势E=20Ｖ、内阻r=1Ω，用理想电压表测出电动机两端的电压U=10Ｖ。
已知电动机线圈电阻R M=1Ω，求：（1）电路中的电流为多少？（2）电动机输出的功率为多少？（3）电动机的效率？2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B间的距离为d，板长为L。
在A板的左端且非常靠近极板A的位置，有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间．(重力加速度用g表示)则：(1)若使液滴能沿v0方向射出电场，电动势E1应为多大？(2)若使液滴能从B板右端边缘射出电场，电动势E2应为多大？3．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求：(1)流过电灯的电流是多大？(2)电动机两端的电压是多大？(3)电动机输出的机械功率是多少。
4．如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。
若电源的电动势为6V。
求：（1）电源内阻r；（2）当电键K闭合时，电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。
范围变化，求开关闭合并且电路稳定时，8．如图所示的电路中，所用电源的电动势E=4V，内阻r=1.0Ω，电阻R1可调。
现将R1调到3Ω后固定．已知R2=6Ω，R3=3Ω。
（1）开关S断开和接通时，通过R1的电流分别为多大？（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率为多少？9．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm，电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s 竖直向上射入板间。
初三物理 焦耳定律基础练习及答案详解
测量小灯泡电功率焦耳定律一、选择题1、一个灯泡的铭牌上标着“PZ220──100”，在室温下用伏安法测得它的灯丝电阻为R1，后在正常工作时再用伏安法测得它的灯丝电阻为R2=48.4欧，发现R2比R1大10倍以上，这是由于（）A. 前一次测得的阻值必定是错的B.后一次测得的阻值是错的C.对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D.不论什么导体，都是温度越高电阻越大2、小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则( )A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W3、小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。
图中的电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是：4、小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同5、小勤在做“调节灯泡亮度”的电学实验时, 电路如图11 所示。
电源电压恒为4. 5V,电压表量程“0 ～3V”, 滑动变阻器规格“50Ω 1A”, 灯泡L 标有“2. 5V 1. 25W”字样( 忽略灯丝电阻变化) 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算题
1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。
电源电动势E=20Ｖ、内阻r=1Ω，用理想电压表测出电动机两端的电压U=10Ｖ。
已知电动机线圈电阻R M=1Ω，求：
（1）电路中的电流为多少？
（2）电动机输出的功率为多少？
（3）电动机的效率？
2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B间的距离为d，板长为L。
在A板的左端且非常靠近极板A的位置，有一质量为m、电荷量
为－q的小液滴以初速度v0水平向右射入两板间．(重力加速度用
g表示)则：
(1)若使液滴能沿v0方向射出电场，电动势E1应为多大？
(2)若使液滴能从B板右端边缘射出电场，电动势E2应为多大？
3．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，
求：(1)流过电灯的电流是多大？
(2)电动机两端的电压是多大？
(3)电动机输出的机械功率是多少。
4．如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。
若电源的电动势为6V。
求：
（1）电源内阻r；
（2）当电键K闭合时，电动机正常工作的电压和功率；
（2）电动机正常工作时输出的机械功率。
5．如右图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d=40 cm.电路电压恒为U=24V ，电阻R=16Ω。
闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射
入板间。
若小球带电荷量为q=1×10-2 C ，质量为m=2×10-2 kg ，不考虑空气阻力。
求：（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？
（2）此时滑动变阻器消耗功率是多大？(取g=10 m/s 2)
6． 如图所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，R 1＝3 Ω，R 2＝6 Ω，
C ＝30 μF.
（1）闭合开关S ，求稳定后通过R 1的电流；
（2）然后将开关S 断开，求电容器两端的电压变化量和断开开关后流过
R 1的总电量；
（3）如果把R 2换成一个可变电阻，其阻值可以在0～10 Ω范围变化，求开关闭合并且电路稳定时，R 2消耗的最大电功率．
7．如图所示电路中，电阻R 1=R 2=R 3=12Ω，当电键S 断开时，电压表的
示数为6V ；电键S 接在b 点时，电压表的示数是7.8V 。
求：(电压表
的内阻非常大，流过电压表的电流可忽略不计)
(1)电键S 接a 点时电压表的示数
(2)电源的电动势和内阻
(3)电键S 接在b 点时，电源总功率和电阻R 3的功率
R S P E A B v 0
8．如图所示的电路中，所用电源的电动势E=4V，内阻r=1.0Ω，电阻R1可调。
现将R1调到3Ω后固定．已知R2=6Ω，R3=3Ω。
（1）开关S断开和接通时，通过R1的电流分别为多大？
（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将
R1的阻值调到多大？这时A、B间消耗的最大电功率为多少？
9．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm，电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。
若小球带电荷量为q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力。
那么，滑动变阻器接入电路的阻值为多大时，小球恰能达到A板？此时，电源的输出功率是多大？（g取10m/s2）
10．如图所示，电源电动势E=10V、内阻r=0.5Ω，标有“８Ｖ，１６Ｗ”的灯泡Ｌ恰能正常发光，电动机
Ｍ的绕线电阻R=1Ω，求：（1）电路中的总电流；（2）电源的总功率；（3）电
动机的输出功率。
11．如图所示电路，R3=12Ω，当滑动变阻器R1调到6Ω时，电源的总功率
为P=63W，输出功率为P出=54W，电源的内电阻为r=1Ω。
求电源电动势E
和流过滑动变阻器R1的电流I1。
12．如图所示，电源电动势E=9V，内阻r=0.5Ω，电阻R1=5.0Ω，R2=3.5Ω，R3=6.0Ω，R4=3.0Ω，电容C=2.0μF。
两板间距离为0.17 m。
（1）求电键接到a时，电容的带电量是多少？上极板带何种电荷？
（2）求电键从与a接触到与b接触时，通过R3的电荷量是多少？上极
板带何种电荷？
（3）若两极板中央有一个带电粒子，当电键与a接触时，正好处于静
止状态，若电键与b接触后，带电粒子向哪极板运动？经过多长时间
到达极板？（不考虑电容充放电时间，g=10m/s2）
13．如图，电动机M和电灯L并联之后接在直流电源上，电源电动势E=12v，内阻r=1Ω，电动机内阻r’=1Ω,电灯灯丝电阻R=10Ω，理想电压表读数为10v，求：
（1）流过电源的电流；（2）电源的输出功率；（3）电动机对外输出的机
械功率。
14．如右图所示电路中，电源电动势E＝30V、内阻r＝1Ω，Ｌ是规格为“6Ｖ、12Ｗ”的灯泡，电动机线圈的电阻R M＝2Ω．若开关S闭合时，灯泡L恰能正常发光，试求：
⑴电路中的电流强度I；⑵电动机消耗的总功率P M；⑶电动机的输出功率P出．
R L
M
R M
S
L E
r
15．如图所示的电路中各元件值分别为:R1=R2=10Ω，R3=R4=20Ω，电容C=300μF，
电源电动势E=6V，内阻不计，原先双掷开关S与触点2接触，则当开关S从与触点
2接触改为与触点1接触，且电路稳定后，试求：（1）求电容器C所带电荷量；
（2）若开关从与触点1接触改为触点2接触，直到电流变为0时为止，求通过电
阻R1的电荷量
16．如图所示，电阻R3＝4 Ω，电表为理想表．开始时R1、R2、R3中都有电流通过，电压表示数为2 V，电流表示数为0.75 A．后来三个电阻中有一个发生断路，使电压表示数变为3.2 V，电流表示数变为0.8 A．
求：（1）哪个电阻断路？（2）求电阻R1、R2的阻值各为多少？（3）电源电动势和内阻各为多少？
参考答案
1． （1）1A ；（2）9W ；（3）90%
2．（1）12mgd E q =（2）2
2222()dv md E g q L =+
3．2A 22V 36W
4． （1）2Ω ； （2）4V 2W ； （3）1.5W ；
5．8Ω 8W
6．（1）1A （2）41.210C ⨯-（3）6.25W
7．（1）0 （2）13 2E V r ==Ω （3）0.65 P =8.45+E
I A
EI W R r
===总外 ；2
33331
0.325 P = 1.3 1.27I I A I R W W ===或
89．（1）8Ω（2）23W
10．（1）；（2）；（3）。
11．21V,2A.
12．（1）1×10-5C ；正电；（2）1.7×10-5C ；负电；（3）向下极板运动；0.1s 。
13．(1) 2A (2)20w (3)9w
14．(1) 2A (2) 44W (3) 36W
15．（1）9×10-4 C （2）4.5×10-4 C
16.（1）R 1断路．
（2）电阻R 1、R 2的阻值分别为8Ω、4Ω．
（3）电源电动势和内阻分别为4V 、1Ω．。
