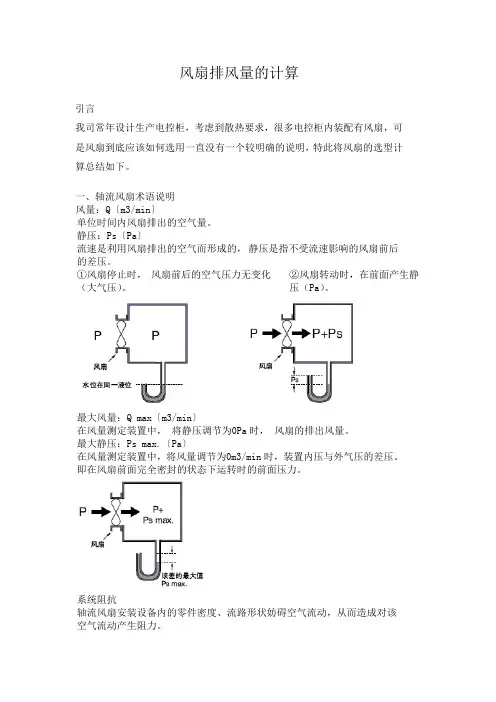

风扇排风量的计算

引言

我司常年设计生产电控柜，考虑到散热要求，很多电控柜内装配有风扇，但是风扇到底应该如何选用一直没有一个较明确的说明，特此将风扇的选型计算总结如下。

一、轴流风扇术语说明

风量：Q〔m3/min〕

单位时间内风扇排出的空气量。

静压：Ps〔Pa〕

流速是利用风扇排出的空气而形成的，静压是指不受流速影响的风扇前后的差压。

①风扇停止时，风扇前后的空气压力无变化（大气压）。②风扇转动时，在前面产生静压（Pa）。

最大风量：Q max〔m3/min〕

在风量测定装置中，将静压调节为0Pa时，风扇的排出风量。

最大静压：Ps max.〔Pa〕

在风量测定装置中，将风量调节为0m3/min时，装置内压与外气压的差压。即在风扇前面完全密封的状态下运转时的前面压力。

系统阻抗

轴流风扇安装设备内的零件密度、流路形状妨碍空气流动，从而造成对该空气流动产生阻力。

阻抗保护

为防止电机在关闭时发生烧损，该方式设定电机卷线的阻抗（交流电阻），使电机温度上升值保持在烧损温度以下。

热保护

为防止电机在关闭时发生烧损，在电机温度上升值达到烧损温度之前，通过热元件切断的方式。

二、发热量

在风扇选择中，首先要考虑的是柜内元件的发热量，我司设计的柜体，主要发热元件包括了变频器、制动单元、断路器和接触器等，一般而言，以上几类元件的发热量在产品样本上均有详细数据，可在样本内查询，最后得出发热量的统计值即可进行下一步的设计。

三、允许温升

允许温升指的是柜内允许达到的最高温度和柜内元件不工作时的额定温度之间的差值，在大多数设备上，因电控柜放置在电气房内，通过电气房空调的制冷使柜外温度保持在最高30度左右，而不影响元器件正常运行的最高温度建议为50度，可根据项目实际情况进行调整，所以允许温升可假定为20度。

四、所需风量

根据公式，所需风量为50*发热量/温升。实际设计中，考虑到推测装置内的通风性，需取以上值的1.3~2倍，然后根据此风量，计算出所需风扇的风量和数量。

五、注意事项：

1、需注意，风扇串联及并联时风量和静压的关系如下：

串联运转并联运转

2、风扇安装孔应大于风扇的口径

D1 ：风扇的安装孔径

D2 ：风扇口径

D1 >D2

3、关于冷却效果

风向及流向截面积的急剧

变化会削弱冷却效果，因

此请避免这种情况。

4、安装风扇时，风扇与面

板之间应不留缝隙。（留有

缝隙的情况下，将不能充

分发挥冷却效果）。
