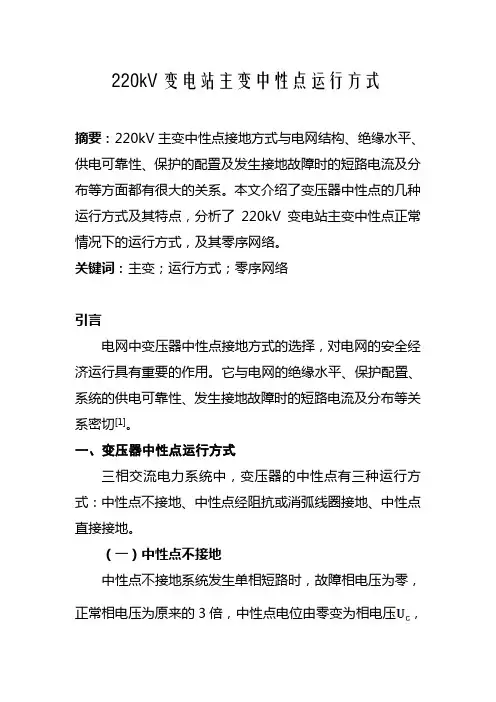

220kV变电站主变中性点接地方式的选择
220kV变电站主变中性点运行方式
220kV变电站主变中性点运行方式摘要:220kV主变中性点接地方式与电网结构、绝缘水平、供电可靠性、保护的配置及发生接地故障时的短路电流及分布等方面都有很大的关系。
本文介绍了变压器中性点的几种运行方式及其特点,分析了220kV变电站主变中性点正常情况下的运行方式,及其零序网络。
关键词:主变;运行方式;零序网络引言电网中变压器中性点接地方式的选择,对电网的安全经济运行具有重要的作用。
它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切[1]。
一、变压器中性点运行方式三相交流电力系统中,变压器的中性点有三种运行方式:中性点不接地、中性点经阻抗或消弧线圈接地、中性点直接接地。
(一)中性点不接地中性点不接地系统发生单相短路时,故障相电压为零,正常相电压为原来的3倍,中性点电位由零变为相电压,此时的短路电流为电容电流,线电压不变。
因此变压器中性点不接地方式运行对变压器的绝缘工频耐压水平要求更高,由于电容电流较小,当发生单相接地故障时,允许系统短时运行,提高了系统的可靠性。
中性点不接地系统中,零序网络没有形成回路,在发生不平衡故障时,系统中没有零序阻抗,也不会产生零序电流。
(二)中性点经消弧线圈接地对于线路较长的系统,输电导线对地电容较大,因而电容电流较大,中性点消弧线圈可以有效补偿电容电流,泄放线路上的过剩电荷来限制过电压。
然而,这种接地方式会使中性点电位升高,对变压器中性点绝缘要求较高。
(三)中性点直接接地当发生单相短路故障时,中性点直接接地系统的故障点短路电流较大,会引起停电,同时对运行人员及设备的安全构成威胁。
但这种运行方式下,中性点电位稳定,接近于零,正常相电压不变,不易引起相间短路。
中性点直接接地方式多见于110kV以上的电网。
因为110 kV以上的电网单相接地的概率比中低压电网小,所以只要提高输电线路的耐雷水平,安装自动重合闸装置,就可以基本实现系统的安全运行[2]。
主变中性点接地方式的选择
主变中性点接地方式的选择刘治全【摘要】电网中变压器中性点接地方式的选择,对电网的安全经济运行具有重要的作用.它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切.对不同情况下变压器中性点的接地方式的选择进行了讨论.【期刊名称】《建材技术与应用》【年(卷),期】2008(000)001【总页数】2页(P20-21)【关键词】变压器;接地方式;中性点;零序保护【作者】刘治全【作者单位】广东省云浮硫铁矿企业集团公司,传媒中心,广东,云浮,527343【正文语种】中文【中图分类】TM732引言电网中变压器中性点接地方式的选择,是一个关系到电网安全运行的综合性问题。
它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切。
110 kV电压等级的电网经常采取变压器中性点直接接地的方式,称为大电流接地系统。
其特点是当系统发生接地故障,尤其是发生单相接地故障时,非故障相的对地电压不升高,接地相的故障电流较大。
在大电流接地电网中,接地电流的大小和分布以及零序电压的水平,主要取决于电网中性点直接接地变压器的分布。
在电网发生的故障中,接地故障占80 %以上。
因此,合理地选择主变中性点接地方式,快速切除故障,可提高系统供电的可靠性,同时还能减小故障电流对设备的危害,对电网的安全经济运行具有重要的作用。
1 变压器中性点接地方式1.1 220 kV主变110 kV侧的接地方式区域电网一般以220 kV变电站为主电源,以110 kV线路为骨架形成区域电网。
对于有单台主变的220 kV变电站,其主变的220 kV侧和110 kV侧中性点都直接接地。
而对于有2台主变的220 kV变电站,则有2种不同的主变中性点接地方式:方式1是其中1台主变的高、中压侧均接地,而另1台主变的高、中压侧均不接地;方式2是1台主变的高、中压侧均接地,但另1台主变只有中压侧接地。
为便于讨论,用模拟电网对这两种方式进行分析。
变电站220kV变压器中性点接地方式选择探讨
变电站220kV变压器中性点接地方式选择探讨作者:邓玉君林立华来源:《中国科技博览》2014年第03期摘要:220kV变电站是地区电网与500kv主网连络的供电枢纽点,在整个的电力系统中,220kV变电站的变压器发挥着非常重要的作用,系统能否安全稳定的运行, 220kV变压器中性点接地方式对其影响较大。
本文对变电站220kV变压器中性点接地方式的选择进行了探讨。
关键词:变电站;220kV系统;变压器;中性点;接地方式中图分类号:TM411、变压器中性点不接地时的过电压根据GB1094. 3-85《电力变压器第三部分绝缘水平和绝缘试验》的规定,变压器的中性点绝缘水平如表1所示。
对于中性点接地的变压器来说,实际运行当中中性点是安全的。
对于实际运行中,中性点不接地的变压器,在中性点处可能出现过电压,从而对变压器中性点绝缘造成很大的危害。
由于现阶段电力系统主网构架是以220kV变压器为主,因此我们就以220kV变压器为例来进行分析说明。
1.1 操作产生的过电压切除空载线路、空载线路合闸、系统解列、电弧接地或者变压器的上一级线路或者本变压器的开关不同期合闸,在中性点不接地变压器的中性点处产生操作过电压。
如果变压器一相运行,两相不运行,中性点不接地变压器中性点处可能产生的电压为最大相电压Uxg如果变压器两相运行,一相不运行,中性点不接地变压器中性点处可能产生的电压为Uxg/2,如果被操作的线路与变压器参数达到一定的匹配关系时,暂态过程中产生的过电压可能超过2Uxg,稳态时可能达到2Uxg。
的情况。
对于两侧均有电源的变压器,在非全相运行时有2UFa。
的差频过电压,产生的此类过电压会对变压器中性点绝缘产生很严重的危害。
1.2断线产生的过电压由于电力线路断线而造成变压器非全相运行也会产生过电压。
一相断线中性点不接地变压器中性点处可能产生的电压为以Uxg/2,两相断线中性点不接地变压器中性点处可能产生的电压为Uxg。
220kV变电站主变中压侧接地方式的分析
220kV变电站主变中压侧接地方式的分析摘要:主变的安全稳定运行与220 kV变电站主变中性点接地方式有着密切的联系,简单而言,在220 kV变电站内110 kV侧发生单相接地故障,可能会造成主变冲击、主变损坏等。
本文从220 kV变电站主变中性点接地方式分析入手,接着阐述了为保护主变而采取的措施,旨在为推动220 kV变电站稳定运行提供参考意见,及时解决220 kV变电站运行中的各类问题。
关键词:220 kV变电站;中压侧;中性点;接地方式1 引言电力系统中220 kV变电站属于其中的核心组成部分,220 kV变电站内需要设置2台主变系统,采取并联运行方式,在特殊情况下,可以采取3台甚至是4台主变并联运行方式。
随着电力系统容量的不断扩增,一旦系统发生故障,会导致短路电流增加,进而损坏变电站设备。
220 kV变电站单相接地故障、短路电流故障占电力系统总故障的80%,一旦出现故障会变压器造成了强烈的冲击。
2 220 kV变电站主变中性点接地方式分析2.1正、负、零序等值电抗本文主要针对2台主变系统,采取并联运行方式的220 kV变电站例,在此基础上可以推算出3台甚至是4台主变并联运行方式。
其中220 kV变电站2台主变系统在接线方式为220 kV/110kV/1O kV、Yn/yn0/d11。
2台主变并联运行的220 kV变电站可能出现的运行接地方式主要有4种,如下表所示:表1 2台主变并联运行各侧可能出现的接地方式上图1中,220 kV系统出线等值正序电抗用“XS1”表示,主变(#1)中压侧正序电抗用“Xt1b1”表示,主变(#1)低压侧正序电抗用“Xt1h1”表示,10 kV系统出线等值正序电抗用“Xt1m1”表示。
零序电抗的编号以此类推。
2.2单相接地故障主变电流分析在上述4种方式的基础上,实际工作中最为常见的属于方式1,假设变电站#1主变中性点接地,在正序等值电抗图中,需要忽略主变的10 kV侧绕组。
电力系统中性点接地的三种方式
电力系统中性点接地的三种方式有效接地系统(又称大电流接地系统)小电流接地系统(包含不接地和经消弧线圈接地)经电阻接地系统(含小电阻、中电阻和高电阻)大电流接地系统用于110kV及以上系统及。
该系统在单相接地时,另外两相对地电压基本不变,系统过电压较低,对110kV及以上系统抑制过电压有利,但此时接地电流很大,运行设备很难长时间通过此电流,接地相对地电压很低,甚至为零,系统电压严重不平衡,许多电气设备无法正常工作,必须及时切除接地点。
大电流接地系统要求部分主变的中性点接地,避免单相接地时短路电流过大。
这些主变必须有一个三角形接线的绕组,以构成零序通路,降低零序阻抗。
主变的零序阻抗一般为正序阻抗的1/3,线路的零序阻抗一般为正序阻抗的3倍。
作为220kV枢纽变电站的主变必须并列运行。
其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地,其他主变中性点通过间隙接地。
好处是110kV侧零序阻抗稳定,有利于该110kV系统零序定值的计算和整定,零序过流保护的保护范围变化很小,容易保持其阶梯特性;未220kV系统提供稳定的零序电源,保持220kV 系统零序保护的方向性和稳定性。
主变220kV侧中性点和110kV侧中性点均加装间隙保护,保护动作跳开各侧断路器。
作为220kV负荷变电站的主变必须分列运行。
此时所有主变的220kV侧中性点必须通过间隙接地,110kV侧中性点全部接地运行。
所有主变不能相220kV系统提供零序电流,110kV侧零序阻抗稳定。
主变220kV侧中性点加装间隙保护,保护动作跳开各侧断路器。
作为链式接线的220kV变电站,其220kV侧母线并列运行并有两个电源。
虽然主变分列运行,但必须有一台主变的220kV侧中性点直接接地,其他主变的220kV 侧中性点通过间隙接地。
110kV侧中性点必须全部直接接地。
主变220kV侧中性点加装间隙保护,保护动作跳开各侧断路器。
目前运行的110kV变电站全部主变均分裂运行,其电源侧母线为单电源。

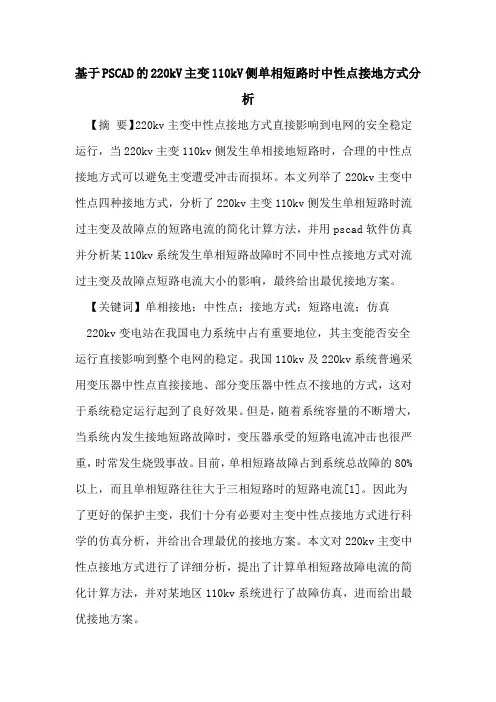

基于PSCAD的220kV主变110kV侧单相短路时中性点接地方式分析
基于PSCAD的220kV主变110kV侧单相短路时中性点接地方式分析【摘要】220kv主变中性点接地方式直接影响到电网的安全稳定运行,当220kv主变110kv侧发生单相接地短路时,合理的中性点接地方式可以避免主变遭受冲击而损坏。
本文列举了220kv主变中性点四种接地方式,分析了220kv主变110kv侧发生单相短路时流过主变及故障点的短路电流的简化计算方法,并用pscad软件仿真并分析某110kv系统发生单相短路故障时不同中性点接地方式对流过主变及故障点短路电流大小的影响,最终给出最优接地方案。
【关键词】单相接地;中性点;接地方式;短路电流;仿真220kv变电站在我国电力系统中占有重要地位,其主变能否安全运行直接影响到整个电网的稳定。
我国110kv及220kv系统普遍采用变压器中性点直接接地、部分变压器中性点不接地的方式,这对于系统稳定运行起到了良好效果。
但是,随着系统容量的不断增大,当系统内发生接地短路故障时,变压器承受的短路电流冲击也很严重,时常发生烧毁事故。
目前,单相短路故障占到系统总故障的80%以上,而且单相短路往往大于三相短路时的短路电流[1]。
因此为了更好的保护主变,我们十分有必要对主变中性点接地方式进行科学的仿真分析,并给出合理最优的接地方案。
本文对220kv主变中性点接地方式进行了详细分析,提出了计算单相短路故障电流的简化计算方法,并对某地区110kv系统进行了故障仿真,进而给出最优接地方案。
1 220kv变电站主变中性点接地方式分析220kv变电站中,主变运行方式多为2台接线方式为ynynd11的主变并列运行。
其中性点接地方式有以下4种:1)1台主变(下文中以1#主变代替)220、110kv侧中性点都接地,另一台主变(下文中以2#主变代替)220、110kv侧都不接地。
2)1#主变220、110kv侧中性点都接地,2#主变220kv侧不接地,110kv侧接地。
3)1#主变220、110kv侧中性点都接地,2#主变220kv侧接地,110kv侧不接地。
220 千伏电厂主变接地方式
220 千伏电厂主变接地方式: 220 千伏母线并列运行时,需且只需安排台升压变压器中性点接地,其余升压变压器中性点经间隙接地运行; 220伏母线分列运行时,分列后每个母线节点需且只需安排一台升压变中性点接接地运行。
接入 220 千伏系统的电厂启备变保留一台直接接地运行。
2.2 500千伏变压器中性点均直接接地或经小电抗器接地。
线路电流差动保护典型调度操作令:(正常所有保护在投运状态)线路保护(含电流差)由跳闸改投信号:断开各分相跳闸和启动失灵、启动及闭锁重合闸出口回路开收信跳闸出口回路、自动沟三回路,断开接入本保护开灵远跳开入和出口回路:流差动保护由跳闸投信号:断开投主保护功能,断开接入本保护的开关失灵保护远跳回路,断开重合闸出口,改投本线另一套保护重合闸出口1、系统正常运行方式下,省调对厂、站哪些类型的操作可以采用“任务指令”的方式1、220KV母线运行方式安排2、220KV旁路母线运行方式安排3、220KV线路开关旁代及旁代恢复4、220KV变电站改作单供变时线路对侧保护改定值以及变电站由单供变恢复正常方式时,线路对侧保护定值恢复。
5、220KV母差保护接触或投入时,线路对侧保护定值更改6、500KV联变中压侧开关旁代及旁代恢复7、500KV变电站35KV母线运行方式安排8、3/2接线500KV母线运行方式安排9、500KV联变运行方式安排10、220KV电厂主变运行方式安排系统高频率的处理原则•当系统频率≥50.2 赫兹,各电厂应立即主动将出力降低直至机组允许最低出力;省调调度员应根据联络线ACE值,通知有关电厂降低出力和修改发电曲线,使ACE偏差值趋于零或为负,努力使系统频率在30分钟内恢复正常。
•当系统频率>50.5 赫兹时,装有高频切机的发电厂机组应立即停止该机的运行。
•当系统频率>51.0 赫兹时,在各电厂出力已降至最低的基础上,省调调度员应立即发布停机、停炉指令,努力使系统频率在15分钟内恢复正常。
kV变电站主变中性点运行方式
220kV变电站主变中性点运行方式摘要:220kV主变中性点接地方式与电网结构、绝缘水平、供电可靠性、保护的配置及发生接地故障时的短路电流及分布等方面都有很大的关系。
本文介绍了变压器中性点的几种运行方式及其特点,分析了220kV变电站主变中性点正常情况下的运行方式,及其零序网络。
关键词:主变;运行方式;零序网络引言电网中变压器中性点接地方式的选择,对电网的安全经济运行具有重要的作用。
它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切[1]。
一、变压器中性点运行方式三相交流电力系统中,变压器的中性点有三种运行方式:中性点不接地、中性点经阻抗或消弧线圈接地、中性点直接接地。
(一)中性点不接地中性点不接地系统发生单相短路时,故障相电压为零,正常相电压为原来的,-3.倍,中性点电位由零变为相电压U c,此时的短路电流为电容电流I C0,线电压不变。
因此变压器中性点不接地方式运行对变压器的绝缘工频耐压水平要求更高,由于电容电流较小,当发生单相接地故障时,允许系统短时运行,提高了系统的可靠性。
中性点不接地系统中,零序网络没有形成回路,在发生不平衡故障时,系统中没有零序阻抗,也不会产生零序电流。
(二)中性点经消弧线圈接地对于线路较长的系统,输电导线对地电容较大,因而电容电流较大,中性点消弧线圈可以有效补偿电容电流,泄放线路上的过剩电荷来限制过电压。
然而,这种接地方式会使中性点电位升高,对变压器中性点绝缘要求较高。
(三)中性点直接接地当发生单相短路故障时,中性点直接接地系统的故障点短路电流较大,会引起停电,同时对运行人员及设备的安全构成威胁。
但这种运行方式下,中性点电位稳定,接近于零,正常相电压不变,不易引起相间短路。
中性点直接接地方式多见于110kV以上的电网。
因为110kV以上的电网单相接地的概率比中低压电网小,所以只要提高输电线路的耐雷水平,安装自动重合闸装置,就可以基本实现系统的安全运行[2]。
多主变并列运行变电站中性点运行方式的优选方法
保护 、 间隙过 电压 保护 和间 隙零 序 电流保 护 , 它们作 为母线 、 相邻 线路接 地 故障 的后备保 护 , 同时兼 作 主
变 内部接地故障的后备保护 中性点零序 电流保护 反
映变压器 中性 点直接接地时 的系统单相接 地故 障 . 中
性 点 间 隙过 电 压 保 护 和 中性 点 间 隙 零 序 电流 保 护 反
9 5 s , 跳 1 1 0 k V母 联 、 分段开关 , Ⅱ段 动 作 时 限 1 . 2 s , 跳
电 力 专 栏
多主变并列运行变电站中性点运行方式的优选方法
严 周 字
( 佛 山供 电局 , 广东 佛山 5 2 8 0 0 0 ) 摘 要 : 介绍 2 2 0 k V 主 变中性 点运行 方式 与零序 保 护 、 间隙保 护 的 关 系 , 并从 1 l O k V 系统 发 生接地 故 障 的 角度 进 行 分析 . 提 出2 2 0 k V 变 电站主 变 中性 点运 行 方式 的优 选方 法 。 关 键词 : 主变; 中性 点 ; 运 行 方式 ; 故障; 保 护
0引言
随着经济 高速发展 . 电网规模 不断扩大 . 变 电站数
量 不 断增 加 .同一 变 电站 内并 列 运 行 的主 变 台数 也 越 来 越 多 目前 佛 山 电网共 有 变 电站 2 0 1 座. 其中 5 0 0 k V 变 电 站 4座 . 2 2 0 k V变 电站 2 9座 . 1 1 0 k V变 电站 1 6 8 座 。1 l O k V变 电站 主 变 运 行 方 式 为 分 列 运 行 。 2 2 0 k V、 5 0 0 k V 变 电站 主 变运 行 方式 为并 列 运行 .其 中 3台主
ll G
《220kV和110kV主变压器中性点过电压保护配置与使用意见》
220kV和110kV主变压器中性点过电压保护配置与使用意见(试行)一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定,并兼顾各电压等级主变压器中性点绝缘水平。
1. 自耦变压器中性点必须直接接地运行。
2. 220kV分级绝缘变压器中性点接地运行方式的安排,应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行,并应考虑变压器中性点绝缘水平:当主变压器220kV侧中性点绝缘等级为110kV时,220kV侧中性点可不接地运行;当220kV 主变压器的110kV侧中性点绝缘等级为66kV时,110kV侧中性点可不接地运行;当主变压器110kV侧中性点绝缘等级为44kV时,中性点一般应直接接地运行;当主变压器110kV侧中性点绝缘等级为35kV时,110kV侧中性点必须直接接地运行;当220kV主变压器中压侧或低压侧有并网小电源时,220kV侧和110kV侧中性点均宜直接接地运行,220kV进线侧宜配置线路保护。
3. 110kV分级绝缘变压器中性点接地运行方式的安排,应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行,并应考虑变压器中性点绝缘水平:当主变压器中性点绝缘等级为66kV 时,中性点可不接地运行;当主变压器中性点绝缘等级为44kV 时,中性点一般应直接接地运行,当主变压器中性点绝缘等级为35kV 时,中性点必须直接接地运行。
4.电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。
云南电网主变压器中性点接地运行数目均由省调统一分配及管理,各运行单位不得随意更改,需要改变变压器中性点运行方式时,应事先得到省调同意。
在操作过程中允许某一厂站中性点接地数短时超过规定。
220kV变电站主变中性点接地方式的选择
( 1 ) 在 多电源系统 中, 每个 发电厂至 少有 一台变压器 的中 不受单相 短路 电流 的限制 :同时单相 接地对通信线路 的干扰
性点接地 ,以防止发 生由于接 地短路引起 的危险过电压 。若 也较 小。中性 点直 接接 地的 电力系统在发生单相接地时 的电 发 电厂 的变压器 中性 点不接地 , 则在线路上单相接地短路时 , 路。这种 单相接地 , 实际上就是单相短路 , 用符号 k表示 。由 线路 AB的 A侧零序保护动 作跳 闸后 , 发 电厂 B就不 带接地 于变压器和线路 的阻抗都很小 , 故所产生的单相短路 电流 I 比
的情况 下, 中 性 点 直 接 接 地 的变 压 器 数 目应 尽 可 能 的少 , 而 且
一
个适当数值的接地阻抗。系就中单是有着一个直接接地的中 2 2 0 k系统所采用的有效接地方式 , 即部分变压器 中性 点
在 系统 处于各种不同运行方式下发生单相接地短路时,零序 性点 , 实际上不足说明系统在接地故障情况下的运行性 能如何。 电流和零序 电压 的分布尽可能不变。所以,应按以下原则确 定 中性 点直 接接地的变压器的台数及分布情况如下: 接地 , 这样可采用简单可靠 的零序继 电保护 : 断路器遮断容 量
采用直接接地方式 ,这样可 以降低超高压 电网的造价 。此种
图 1变电站 中性点接地 ( 2 ) 在发电厂和低压侧有 电源的变 电所的变压器多于一台
系统一相接地时形成单相短路 , 其短路电流很 大, 可使保护继 时, 应将部分变压器的中性 点接地 , 如图 1 所示 , 发 电』 一( 或变
压器也采用直接接地 工作方 式。
序 电流得变化很 大程度 受中性 点接 地变压器 的台数、容量及
220kV变电站主变110kV侧接地方式分析
220kV变电站主变110kV侧接地方式分析摘要:在电力系统中,220k变电站是最关键的一个组成部分,通常220k变电站中有两台主变并联进行运行,还有三台或者四台主变并联进行运行的情况。
随着经济的发展,用电量的不断增大,电力系统的容量也在不断地增加,系统在有故障发生时,短路的电流也不断地扩大,从而使变电站的设备受到了损坏。
关键词:220k变电站;主变;接地方式;短路电流前言220k变电站主变中性点的接地方式,对于主变安全稳定的运行有直接的影响,在220k变电站中,若110kV侧单相接地的故障发生时,主变就会因为遭受冲击而导致损坏。
因此,该文对于110kV侧单相接地的故障发生进行研究和分析,同时提出了相应的保护措施。
一、主变110kV侧中性点接地方式运行原理针对电力系统正常运行而言,不同中性点的接地方式和差异都没有什么具体的反映。
但是,如果系统有单相接地的故障发生时,就是有很大的情况出现[1]。
由于中性点接地方式不一样,单相接地故障的电流大小和非故障相式频的电压升高也有很大的区别。
对于二者不同的数值表征的接地方式系统基本的运行特性来进行分析,二者之间存在互换的特性,能够将各种不同的接地方式内在的联系进行展示,对于各种接地方式的适用范围和特点等相关的问题,也能够因此而进行决定。
二、 220kV变电站中性点的接地方式220kV变电站如果将有两台主变并联进行运行,通常接线方式都是220kV/110kV/10和Yn/yn0/dll。
在220kV变电站中,两台主变并联进行运行,通常有四种运行接地方式出现:其一,一台主变的220kV和110kV侧中性点都应该接地,另一台主变220kV、110kV侧中性点不应该接地;其二,一台主变220kV和110kV侧中性点都应该接地,另一台主变220kV侧中性点不应该接地,110kV侧中性点应该接地;其三,一台主变220kV和110kV侧中性点都应该接地,另一台主变220kV侧中性点应该接地,110kV侧中性点不应该接地,另一台主变220kV侧中性点应该接地,110kV侧中性点不应该接地;其四,两台主变220kV和110kV侧中性点都应该接地。
电网运行方式安排原则
电网运行方式安排原则电网运行方式安排原则电网运行方式安排原则摘要根据郴州电网多年运行经验总结出在电网运行方式开环点安排、中性点安排、重合闸方式安排应遵守的原则和注意事项,保证电网安全可靠运行,供同行参考。
关键词:电网运行方式安排原则1前言电网的安全可靠运行,不仅仅靠电网二次保护装置的完善来实现,合理安排运行方式也是有效保证措施,对于220KV及以上的电压等级的电网由于电网结线完善,绝缘水平高,抗自然灾害能力强,电网运行几乎是全结线合环运行,但在地区110KV及以下电压等级电网,由于处在发展阶段,电网结线单一,难以满足N-1要求,因此电网正常运方式安排对保证电网的安全可靠运行显得尤为重要。
本人对郴州电网多年来积累总结出的经验进行陈述,以便供同行借鉴。
2电网开环点的选择原则2.1从供电负荷的重要性确定开环点A、B两个变电站分别由两个电源或同一电源两回供电线路供电,A、B变电站之间只有一回联络线,A站所供用户不重要,而B站所供用户重要时,选择AB 联络线的A侧带电,B侧开环。
如下图:当CB线跳闸,B站判断失压后,可通过备用自投装置自动合上AB联络线B 侧断路器即可恢复供电。
2.2从无功平衡的角度确定开环点AB联络线选择A、B站中变压器高压侧下网无功较多侧带电,下网无功较少侧开环,目的是让AB线的充电无功补偿下网无功较多的变电站,有利于无功分层平衡。
2.3根据设备运行条件确定开环点选择环网中绝缘水平低,供电能力弱,故障机率高的线路一侧开环,以减轻线路故障对电网安全运行的影响;选择环网中运行条件恶化,遮断容量小,保护配置不完善,动作不可靠的断路器开环,避免线路故障时可能对断路器等设备造成损坏。
2.4根据经济潮流分布确定开环点将合环运行时有功、无功潮流交换最小处定为开环点,可减少网损,该开环点可取理论计算和实际试验共同确定。
2.5根据系统容量确定开环点环网中某供电线路开环点选择变电站主变容量欲度小的一侧开环,一旦开环的变电站失压即可转容量欲度大的变电站供电,而不至于造成系统设备过载。
某种特殊运行方式下220kV变压器中性点接地方式设置
某种特殊运行方式下220kV变压器中性点接地方式设置[摘要] 本文通过一种特殊运行方式下220kV变压器中性点接地方式不同可能对110kV电网及变压器本身的影响进行分析,指出了不同的接地方式,可能会对110kV电网及变压器运行安全造成不同的影响,最终选出了最佳接地方式。
[关键词] 变压器中性点接地方式零序保护运行方式变化1.引言为响应南方电网方略,保证用户可靠供电,保证电网安全,在设备轮停检修的情况下,经过单条220kV线路或者同塔双回220kV线路供电的220kV变电站,成为终端220kV变电站。
当向终端220kV变电站供电的220kV线路检修情况下,为保证用户正常供电、保证终端220kV变电站内站用电,必须采用特殊的运行方式。
该特殊运行方式为,用110kV线路经终端220kV变电站110kV母线转供其他110kV线路,以及经220kV变压器向10kV用户供电的特殊运行方式。
当110kV线路经220kV变压器向10kV母线供电的特殊运行方式下,该220kV变压器的中性点接地方式,可能会对变压器本身、以及供电的110kV系统保护产生影响。
本文详细分析了某220kV终端变电站特殊运行方式下,220kV变压器中性点接地方式不同对电网和设备可能产生的影响,进行梳理,最终找出最优的运行方式,保证特殊运行方式下,电网能够可靠运行。
2.某终端220kV变电站正常运行方式正常运行情况下,该终端变电站A由220kV线路向两台220kV变压器供电,2台220kV变压器变中110kV母线并列运行,变低10kV母线分裂运行;终端变电站A经110kV AB线路与220kV变电站B联络,110kV线路AB由变电站B充电至变电站A侧,A站侧开关热备用;变电站A经110kV AC线、110kV AD线分别向110kV变电站C和变电站D供电。
2.1正常运行系统运行接线如图l所示。
图1正常运行方式下110kV系统接线图220kV变电站A正常运行方式:220kV母线经系统供电;110kV AB线、AC 线、#1主变变中挂110kV 1M母线运行,110kV AD线、#2主变变中挂110kV2M 母线运行,#1主变变高、变中中性点直接接地,#2主变变高、变中中性点不接地,110kV母线I、II母并列运行。
220kV变电站主变中性点接地方式分析
'' ' 得到 198 处母线满足 xs0 ,占 93.40%;可 ≤ xs0
知,两变接地方式增加了系统接地点的数目, 使得系统等值零序阻抗降低。记降低的程度为 ξ(i ) (%) ,整理计算结果见图 3(b)。 可知,这 198 处中,差距 ξ (i ) (%) 最大值为 18.44% ,最多值集中于 0 ~ 5%( 即区段 1 : 73.23%);且随着差距的增加,其数量剧减。因 此,两变接地方式下,绝大多数母线零序等值 阻抗会降低,但降低的幅值并不显著。 其次,直接计算旧新方式下诸母线单相接 地短路电流, 分别为 I 'f 与 I ''f , 记增值的程度为
2013 第十四届全国保护和控制学术研讨会
220kV 变电站主变中性点接地方式分析
黄超,蒙亮,覃松涛,郑发林
(广西电网电力调度控制中心,广西南宁市 530023)
摘要: 220kV 变电站主变中性点接地方式的变化(单变接地改为两变接地)本质上改变了系 统的零序阻抗,使得工作人员很难恰当调整元件状态或保护配合以适应新的方式。鉴于 此,本文对比分析了两种接地方式的各自特点,在此基础上,研究了两变接地方式对断 路器遮断容量、短路电流及继电保护定值配合的影响,最后,总结了在方式变更过程中 应采取的应对措施,以保证电网的安全稳定运行。 关键词:变压器;中性点;单变接地;两变接地;继电保护
− x10 dς = < 0 ,故 ς 随 xs 0 单 dxs 0 (2 xs 0 + x10 ) 2
2.7 5
调递减。 因此,两种接地方式的差异直接影响 xs0 , 由 xs 0 与 x10 的相对大小间接影响到单相短路电 流。 首先,在单变接地与两变接地方式下对前 述 212 条 220kV 母线计算零序等值阻抗(停运 ' '' 该母线所连 220kV 主变),分别记为 xs0 和 xs0 ,
220kV变电站电气主接线设计
枢纽变电站电气主接线摘要:电能作为一种二次能源,是一种不能储存的能量。
电能的开发应用是人类征服自然过程中所取得的具有划时代意义的光辉成就,而现在,电能已成为工业生产不可缺少的动力,并广泛应用到生产部门和日常生活方面。
而电能的传输离不开变电站,电经过升压变电站、传输线路、降压变电站,然后才能到用户。
这其中变电站担当着一个极其重要的枢纽。
而对于枢纽变电站,它位于电力系统的枢纽点,电压等级一般为330kV及以上,联系多个电源,出现回路多,变电容量大;全站停电后将造成大面积停电,或系统瓦解,枢纽变电站对电力系统运行的稳定和可靠性起到重要作用。
本次《发电厂电气部分》课程设计的题目正是枢纽变电站的电气主接线设计,按照老师上课所将设计步骤,首先分析原始资料,通过分析拟建变电站的进出线方向和负荷等原始资料,从可靠性、安全性、经济性等其他方面的考虑,确定电气主接线方式,主变压器的容量、数量的确定,负荷分析及计算,以及短路电流的计算和变电所主要电气设备的选择(包括断路器,隔离开关,互感器等),并在选择时对电气设备进行了必要的计算和校验。
同时,针对本次设计,完成相应图纸的绘制。
目录内容提要 ........................................ 错误!未定义书签。
Summary (Ⅱ)1 概述 (1)1.1所址情况 (1)1.2变电站出线情况 (1)1.3变电站的基本数据 (1)2 电气主接线的设计 (2)2.1单母线接线及单母线分段接线 (2)2.2双母线接线及双母分段接线 (3)2.3主接线设计原则 (4)2.4主接线选择 (4)3 主变压器的选择 (6)3.1变压器台数选择 (6)3.2主变容量选择 (6)3.3主变压器型式的选择 (7)3.4主变压器的配置原则 (8)3.5主变压器选择结果 (9)4 变电站电气部分短路计算 (10)4.1短路计算目的及假定 (11)4.2各种短路电流计算步骤 (13)4.3短路计算过程 (14)5 导体和电气设备的选择 (20)5.1按正常工作条件选择电气设备 (20)5.2按短路状态校验 (20)5.3断路器及隔离开关的选择 (21)5.4互感器的选择 (30)5.5母线的选择 (35)5.6避雷器的选择 (40)总结 (47)参考文献 (48)附录 ........................................... 错误!未定义书签。
220kV降压变电所变压器选择及电气主接线设计
220kV降压变电所变压器选择及电气主接线设计摘要:变电站是维持电力传输,保证居民日常用电质量的关键连接系统,在传输的过程中能够保证电压的高压度以及用户使用时的低压度。
虽然我国的电力连接系统和电力变压系统的相关技术有着较大的改善,但是,在实际工作的过程中仍然存在着一定的设计和选择问题。
为了保证变电站工作的实效性、安全性,连接正确的主接线,并根据相应的电力需求更改合适的变压器,专业人员就需要结合实际工作环境对现阶段的变电站专用设施进行设计。
文章从变压器的选择、电气主接线的、电气设备的选择三个方面论述了220kV降压变电所变压器选择及电气主接线设计。
关键词:变压器;电器主接线;电气设备1变压器的选择1.1变压器台数的确定1.1.1系统负荷情况由原始资料可知,系统负荷情况为I类30%、II类40%、III类30%,为保证供电可靠性,避免一台主变故障时影响供电,采用两台同型号变压器并列运行。
1.1.2变压器容量的选择一般根据变电所5-10年规划进行选择,考虑变压器正常运行时和事故时过负荷能力,对装设两台变压器的变电所,每台变压器额定容量按下式选择:Sn=0.6×(142e2%×10+0.214)/0.8=122.5MVA根据容量选择:SFPSZ9-150000/220;分接头电压:220±8×1.5%/66/10;额定容量比:150000/150000/150000;电流:393.6/1255/2624;变压器容量有裕度,当一台停运时,另一台保证对70%负荷供电。
1.1.3变压器型式的确定具有三种电压的变电所,如通过主变压器各侧绕组的功率达15%时,可采用三绕组变压器。
100/150×100%=62%42/150×100%=38%1.1.4中性点接地方式的选择220kV:中性点直接接地;66kV:中性点间隙接地。
1.1.5主变绕组连接方式66kv及以上采用Y0接线,10kv采用△型接线。
220kV变电站主变压器中性点的接地方式
1 变 电站 主 变 中性 点 接 地 分析
3 变 电 站主 变 中 性 点 直 接 接 地 方 式
为 提 高 变 电 站 主 变 运 行 可 靠 性 , 在 设 计 . 1 直接 接 地 方 式 阶段需要提 高对保 护措施的分析 ,且要求不会 3 对变 电站 以及 各设备运行效率产生影响 。一般 变 电站主变 中性 点选 择应 用 哪种接 地 方 可 以基于 限制 单相接 地短路电流分析 ,即在主 式,需要 对 电力系统运行 需求 ,并综合 高压技 变 中性 点设置 小电抗 , 促使系统零序 电抗增加 , 术 、 通 信 技 术 、 继 电保 护 以及 设 备制 造 等 进 行 减 小 单 相 接 地 短 路 电流 值 ,达 到 减 小 主 变 电流 综 合 分 析 。 主 变 压 器 中性 点直 接 接 地 系 统 , 可 值 的 目的 。 并 且 , 同 时 就 两 台 接 地 主 变 中性 点 以将其运行过程看作为一个具有 较低 固有零序 位 置 设 置 小 电 抗 , 能 够 对 单 相 接 地 短 路 电流 进 阻 抗 的 系 统 , 以及 数 值 适 当 的接 地 阻 抗 。 对 于 行有 效限制 。就以往经验来看 ,接入主变 中性 2 2 0 k V 变 电 站 来 说 ,其 主 变 中性 点接 地 方 式 的 点电抗值大 约为主 变零序 电抗值 的 1 / 3 ,且 系 选 择 , 要 求 中性 点 接 地 ,应 用 简 单 可 靠 的 零 序 统零 序电抗 值和正序电抗值 比值 固定 。想要最 继 电保 护 来 确 保 系 统稳 定 运 行 , 并 且 断 路 器 遮 大限度 对单相接地短路 电流进行有效 限制,就 断容量不收单相单路 电流 限制,以及单相接地 需要保 证中性点 电抗值超 出主变零序 电抗值 的 对通信质量产生 的影 响比较低 。中性点直接接 1 / 3 , 减 小 主 变 绕 组 内和 中性 点 电流 值 。 地 ,实 际 上 即 为 单 相 短 路 ,可 用 符 号 K 表 示 。 对于 2 2 0 k V变 电站 来 说,其 中性 点接 地 变 压 器 与 线 路 阻 抗 比较 小 , 单 项 短 路 电流 I 要 多选 择应用单变接地方式 ,这样 向一 台主变 设 远大于正常线路 负荷 电流 。单项短路后保护动 置小电抗 ,促使流入主变绕组 的电流 减小,无 作 ,线 路 熔 断或 者 断 路 器 跳 闸 ,便 可 切 除 短 路 需 采 取 任 何 措 施 便 可 以达 到继 电 器 的 保 护 。 但 故 障,保 证其 他部 分 恢复 到 正常运 行 状态 。 是 此 种 接 地 方 式 ,最 终 流 入 主 变 中性 点 电流 减 并且不会造成其他 两相对地 电压升高 ,仅需要 小 值 有 限 ,而 两 变 接 地 方 式 , 同 样 可 以达 到 减 按相 电压来 考虑 设定电网 内供用 电设备绝缘 即 小流入主变 中性点 电流值 目的,且减 小幅度较 可 ,设计难度更 小。 大,但是需要进行一定调 整才 可满足继 电器保 护。两种接地处理方式 具有一定差异 ,可 以根 3 . 2 接 地 方 式应 用 据 变 电站 实 际建 设 与运 行 需 求 来 选 择 ,保 证 可 根 据 专业 规范 具有 中性 线 的三相 系 统, 以满 足 电 网稳 定 运 行 。 为三 相四线制系统; 中性线与保护线共 同是用 2变电站主变 中性点接地 方式对 比 根 导 线 ,则 为 T N. C系 统 ; 中 性 线 与 保 护 线 完 全 分 开 ,备 用 一 根 导 线 , 为 T N. S系 统 ; 中 性 线与保 护线前段共 同使用 ,后段部分或者 全
220kV变电站主变110kV侧接地方式分析
高电压技术 H igh V olt ag e Engineering
V ol . 33 N o. 12 Dec. 2007
15 7
220 kV 变电站主变 110 kV 侧接地方式分析
黄方能1 , 黄成军1 , 江秀臣1 , 曾 奕1 , 王 恒2 , 王新彤2 ( 1. 上海交通大学, 上海 200240; 2. 唐山供电公司, 唐山 063000)
( 1. Shang hai Jiao T ong Universit y, Shanghai 200240, China; 2. T angshan Elect ric Po wer Company, T ang shan 063000, China)
Abstract: T he g rounding modes o f ma in t ransfo rmer in 220 kV tr ansfor mer statio n w ill influence t he stability o f main tr ansfo rmers significantly. Shor t circuit cur rent may do ha rm to transformer w hen a sing le- phase g rounding fault occurs in the 110 kV side of 220 kV T ransfor mer Substatio n. M a in tr ansfo rmers in 220 kV transformer station are three- w inding transfor mer commonly, their w inding st ructur es ar e usua lly Y/ y/ d connected wit h the neutrals gr ounded mo des. T his paper pr esents the possible g rounding mo des of 220 kV tr ansfo rmer substation, and analyses the influence of g rounding modes o f 220 kV T ransfor mer Substation on the shor t circuit curr ent that feeds into transformer w hen a single phase gr ounding o ccurs in t he 110 kV side of 220 kV tr ansfo rmer substatio n, the method for computing the sho rt cir cuit curr ent is also pr ovided. T he sing le- phase g ro unding is the w or st fault that does har m to tr ansfo rmer , and transfor mer co uld be pro tect ed by selecting suitable g rounding mo des. T he main tr ansfo rmer neutral gr ounding via little r eact ance will enlar ge the zero sequence equivalent reactance of electr ic pow er system, meanw hile, single phase sho rts circuit curr ent w ill remarkably reduce and the sho rts cir cuit cur rents that feed into the winding o f transfor mer w ill r educe to o, this metho d could pro tect main transformer s in 220kV transformer subst ation effectively. At the end, an actual case of T ang shan electr ic pow er company was presented. Key words: 220 kV transfor mer substation; tr ansfo rmer ; neutra ls; g rounding mo de; shor t circuit cur rent; single phase gr ounding
220kV主变中性点接地方式
五、220kV变电所主变中性点接地方式规定如下:1、变电所的所有自耦变中性点必须接地;2、变电所只有一台普通变的,这台普通变中性点必须接地;有两台或三台普通变的,保持一台中性点接地,其余不接地;3、220kV与110kV母线分裂运行的变电所,必须保证每段母线上都有一台主变中性点接地;4、一般情况普通变接地运行时,必须220kV和110kV侧同时接地。
若变电所220kV母线合环运行,110kV母线分裂运行,则规定一段母线上的一台主变220kV和110kV侧同时接地,另一段母线上的一台主变只允许110kV侧接地。
总有一天你会渐渐明白,对自己笑的人不一定是真爱,对方表面的伪善是为博取信赖,暗里他可能会伺机将你伤害。
总有一天你会渐渐明白,不是所有人都对你心门敞开,即使你用善良和真心对待,有的人依然会悄悄将你出卖。
总有一天你会渐渐明白,哪怕你拿到了幸福的号码牌,命运之神也不一定对你温柔相待,你的余生仍有可能会被忧伤覆盖。
总有一天你会渐渐明白,人世间每个人都会有孽缘和无奈,有的人不值得你为他付出和慷慨,命中注定的灾祸你想躲也躲不开。
总有一天你会渐渐明白,不管你在人群中出不出彩,不管你对生活认真抑或懈怠,该来的一切总是会因你而来。
总有一天你会渐渐明白,人生总有预料不到的惊喜和意外,纵然你处在绝望的谷底和天台,转身就有可能看到晴天驱走阴霾。
总有一天你会渐渐明白,无论人生之路宽畅还是狭窄,如果你能用勇敢和坦然对待,一切困难都不是前进的阻碍。
天下总有地方是专属于你的舞台,你的江湖你才是真正的主宰,对于前尘和过往少问应不应该,无论何处你都要展现自己的风采。
别去管自己是不是栋梁人才,世上每个人都是特别的存在,无论你踏步于尘世内外,尽力和无悔才是对命运最好的交差。
这段时间,被电视剧《知否》刷屏了。
明兰和顾二叔幸福甜蜜的婚姻,让不少网友唏嘘羡慕,有人说,“这部剧简直就是现代婚姻的教科书。
”剧中庶女出身,却高嫁侯府,被顾二叔万千宠爱的明兰,把一段很多人都不看好的婚姻,过成了最幸福的样子。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
220kV变电站主变中性点接地方式的选择摘要:变电器的中性点接地方式对供电的可靠与安全性有重要影响。
对电网主变中性点接地方式的选择方法进行介绍,在选择电网中主变中性点接地运行方式时,应做到既不使接地点数目过多,也不能使接地点太少来提高网络运行的可靠、安全性。
关键词:变压站中性点接地方式
中图分类号:tm862 文献标识码:a 文章编号:1007-3973(2013)001-051-02
1引言
随着电力工业的发展和超高压输电线路的建设以及城市电网改造的大规模进行,面临着如何选择变压器中性点接地的安全问题。
电网中性点接地是一个综合的,系统的问题,既涉及到电网的安全可靠性,也涉及电网的经济性,中性点接地方式之家影响到系统电压水平,继电保护方式,系统的可靠运行。
如何正确选择接地方式,关系到系统运行的可靠性和设备的安全性。
因此,对变压器中性点的接地方式进行探讨。
2变压器中性点接地方式
中性点直接接地方式又称大接地电流系统,其优点是一相接地时其它两相电压不升高,不存在间歇电弧造成的过电压危险。
因此,可选择额定电压低的避雷器作为系统大气过电压的保护,可降低系统的绝缘水平。
ll0kv及以上电网普遍采用直接接地方式,这样可
以降低超高压电网的造价。
此种系统一相接地时形成单相短路,其短路电流很大,可使保护继电器迅速准确地动作,提高保护的可靠性。
但由于短路电流很大,需要选择容量较大的开关及电气设备,并有造成系统不稳定和对通讯线路强烈干扰等缺点。
地面低压供电系统,为了获得动力与照明两种不同电压等级和电气设备外壳带电保护接零的需要,采用380/220v三相四线制供电,其供电变压器也采用直接接地工作方式。
在大接地电流系统中,电网中不同地点的零序电压和零序电流得变化很大程度受中性点接地变压器的台数、容量及其分布情况的影响。
因此,变压器的中性点是否接地,应根据不同运行方式下电网发生接地短路时,不接地变压器中性点的电压值及绝缘水平、断路器容量(在单相接地短路情况下,当对短路点的零序综合阻抗小于正序综合阻抗时,故障相中的零序电流将大于三相短路电流)、零序电流对通信的干扰以及零序电流变化对零序保护工作的影响等因素来考虑。
一般应以防止系统过电压为主,同时要求在满足保护装置特性配合的情况下,中性点直接接地的变压器数目应尽可能的少,而且在系统处于各种不同运行方式下发生单相接地短路时,零序电流和零序电压的分布尽可能不变。
所以,应按以下原则确定中性点直接接地的变压器的台数及分布情况如下:
(1)在多电源系统中,每个发电厂至少有一台变压器的中性点接地,以防止发生由于接地短路引起的危险过电压。
若发电厂的变
压器中性点不接地,则在线路上单相接地短路时,线路ab的a侧零序保护动作跳闸后,发电厂b就不带接地运行,从而会产生危险的过电压而损坏变压器。
如果发电厂b侧也有接地点,则在线路接地短路时,线路ab的b侧的零序保护相会动作眺闸,切除故障点。
(2)在发电厂和低压侧有电源的变电所的变压器多于一台时,应将部分变压器的中性点接地,如图1所示,发电厂(或变电所)a和b都有两台变压器,但都有一台变压器接地。
当接地的变压器检修或由于其他原因停止运行时,可将一台变压器接地,以保持变压器中性点接地数目不变,从而保持零序电流的分布基本不变。
采用部分变压器中性点接地方式后,当母线a单相接地短路时,接地变压器t1跳闸后,低压侧有电源的不接地变压器t2仍带接地点故障运行,高压侧就成为不接地系统,从而会产生危险的过电压。
在此情况下应切除变压器。
(3)低压侧无电源t2变压器的中性点应不接地运行,以提高保护的灵敏度和简化保护接线。
3主变中性点接地方式的选择
变压器中性点接地方式是涉及到电力系统、高压技术、继电保护、通信及设备制造等方面的综合件技术问题。
每相接地阻抗和系统元件固有的零序阻抗之和的粗成方式,是无关紧要的。
因此,一个中性点直接接地的系统,在它的运行性能上,可脱作等于一个具有较低的固有零序阻抗的系统,外加一个适
当数值的接地阻抗。
系就中单是有着一个直接接地的中性点,实际上不足说明系统在接地故障情况下的运行性能如何。
220k系统所采用的有效接地方式,即部分变压器中性点接地,这样可采用简单可靠的零序继电保护:断路器遮断容量不受单相短路电流的限制;同时单相接地对通信线路的干扰也较小。
中性点直接接地的电力系统在发生单相接地时的电路。
这种单相接地,实际上就是单相短路,用符号k表示。
由于变压器和线路的阻抗都很小,故所产生的单相短路电流i比线路中正常的负荷电流大得多。
因而保护装置动作使断路器跳闸或线路熔断器熔断,将短路故障部分切除,其他部分则恢复正常运行。
该类电网在发生单相接地时,其他两相对地电压不会升高,因此电网中供用电设备的绝缘只需按相电压考虑,这对于110kv及以上的高压、超高压系统有较大的经济技术价值。
高压电器特别是超高压电器,其绝缘是设计和制造的关键,绝缘要求的降低,实际上就降低了造价,同时也改善了高压电器的性能。
因此,我国110kv及以上的高压、超高压电力系统均采取中性点直接接地的运行方式。
按国家标准规定,凡含有中性线的三相系统,通称为三相四线制系统,即“tn”系统。
若中性线与保护线共用一根导线——保护中性线pen,则称为“tn-c”系统;若中性线与保护线完全分开,备用一根导线,则称为“tn-s”系统;若中性线与保护线在前段共用,而在后段又全部或部分分开,则称为“tn-c-s”系统。
将变压器中性点直接接地的目的之一,是为了保证万一发生接地故障时,健全相上的电压升高不致过多。
表面上看来,似乎这些相上的对地电压,等于正常的相电压。
这决非总是如此的,即使变压器中性点是直接接地,健全相上的电压仍可能大大地超过正常的相电压。
下面将对两个健全相的电压,作比较详细的研究,并将指出,把变压器的中性点直接接地并不能把系统的中性点严格地固定在大地电位上。
简单系统如图2所示。
假定发电机非常大(z1g=z2g=0),故障发生在变压器的u相端子上,致使线路阻抗zl和zol都等于零。
等效电路的粗成部分于是包括zt(变压器的正序阻抗),zt(变压器的负序阻抗),和zot(变压器的零序阻抗)。
故障电流的1/3通过三个串联着的阻抗,在故障相u上,产生一个达全相电压值的电压降△u。
现在须确定健全相v和w端子上的电压。
4结语
当前220kv电网的变压器中性点接地通常是大电流接地方式,如果发生故障,不能及时将故障切除,很容易造成电压升高,设备故障等不良后果。
因此如何选择接地方式及保护措施,对电网的安全,可靠运行有重要的意义。
参考文献:
[1] 何仰赞,增银.电力系统分析(第二版)[m].武汉:华中理工大学,1996.
[2] 周泽存,沈其工,方瑜,等.高电压技术(第二版)[m].北京:中国电力出版社,2004.
[3] 吴维诚,毛钧焘,王一宇,译.高压输电系统的中性点接地[m].北京:中国工业出版社,1966.
[4] 王德江,陈永衡,马文阁.中性点经消弧线圈接地系统单相接地故障暂态电流分析[j].继电器,2002(11).
[5] 平绍勋.电力系统中性点接地方式及运行分析[m].北京:中国电力出版社,2010.。
