导柱安装规范
行位抽芯方式与斜导柱的安装与选用原则
行位抽芯方式与斜导柱的安装与选用原则

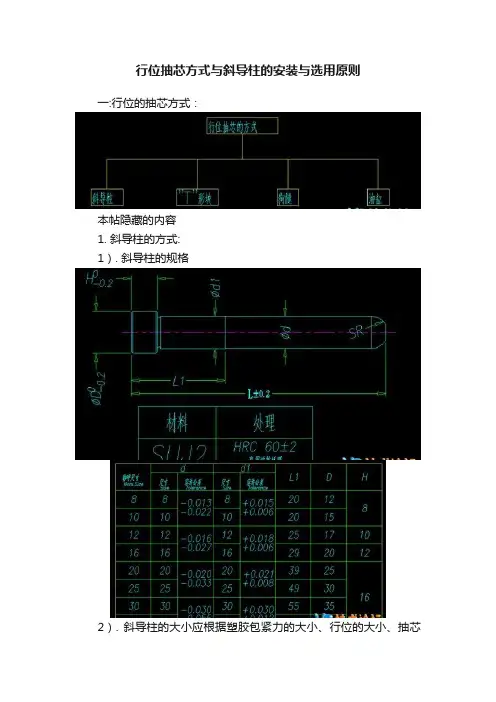

一:行位的抽芯方式：
本帖隐藏的内容
1. 斜导柱的方式:
1）. 斜导柱的规格
2）. 斜导柱的大小应根据塑胶包紧力的大小、行位的大小、抽芯
距的长度来确定。
2.1：当行位有空间时，尽量选用大一号的斜导柱。
2.2：行位的总重量小于5公斤时可选用直径16或以下直径的斜导柱，有空间优先选用直径16的。
2.3: 行位宽度尺寸小于200mm，用一支斜导柱是，斜导柱的直径需大于等于20。
行位的宽度方向尺寸等于或大于200mm时，选用两支斜导柱，另一个参考方向，行位宽度尺寸小于200mm，重量超过10公斤时，也需用两支斜导柱。
斜导柱边到行位的边距离在25-35之间取值.
3）. 斜导柱的安装
①. 斜导柱在大水口模胚上的安装
注意事项: d=D+1
L1≥5
L≈2D
当斜导柱安装在模胚或模肉上时，起钻点到加工基准最好是整数.
尽量不采用图4.3-4所示的安装方法.因为A板和前模材料不一样，容易钻偏.
②.斜导柱在细水口模胚上的安装
4）.斜导柱压板的规格:
谢谢！。
导柱安装方法
导柱安装方法简介导柱是用于支撑建筑物或桥梁的主要结构元件之一，安装导柱的正确方法对于建筑结构的稳定性和安全性至关重要。
本文将介绍导柱的安装方法，包括前期准备工作、安装过程和注意事项，以确保导柱正确、牢固地安装在指定位置。
前期准备在进行导柱的安装前，需要进行充分的前期准备工作，以保证后续工作的顺利进行。
1. 设计方案确认在开始安装之前，必须要有详细的设计方案，并且经过相关部门的审核和确认。
设计方案应包括导柱的材料、型号、尺寸以及安装位置等信息。
2. 安全措施安全是安装导柱过程中最重要的考虑因素之一。
在开始安装前，需要制定相关的安全措施并告知所有工人。
安全措施可能包括使用个人防护装备、设置警示标志、确保工作区域固定等。
3. 工具和材料准备在安装导柱之前，需要准备好所需要的工具和材料。
常用的工具包括起重机、吊索具、扳手、螺栓等；而材料可能包括导柱本体、基础垫片、螺栓等。
4. 基础预备工作在导柱安装之前，需要进行基础的预备工作。
包括地基处理、基础施工等。
确保基础的稳固性对于导柱的安装非常重要。
安装过程1. 准备工作在开始详细的安装过程之前，需要对现场进行详细的检查和准备工作。
•确保现场整洁，没有杂物和障碍物。
•检查所需要的工具和材料是否准备充分。
•检查导柱的相关参数和尺寸是否符合设计要求。
2. 安装导柱按照以下步骤进行导柱的安装：（1）使用起重机将导柱安装到指定位置，确保导柱与基础之间有足够的间隙。
（2）使用水平仪对导柱进行调整，确保其垂直度和水平度符合设计要求。
（3）使用螺栓将导柱固定在基础上。
注意螺栓的紧固力度，确保导柱牢固地固定在基础上。
3. 检查和测试安装完成后，进行以下检查和测试工作：（1）检查导柱的固定情况，确保导柱没有发生移位或倾斜。
（2）使用测量仪器对导柱进行测量，确保其尺寸和位置符合设计要求。
（3）进行振动测试，确保导柱的稳定性和抗震性能。
注意事项在导柱安装过程中，需要注意以下事项以确保安全和质量：1.严格按照设计方案进行安装，不得随意改变安装位置和参数。
冲压模具导柱装配方法
冲压模具导柱装配方法
冲压模具导柱装配方法如下：
1.检查所有导柱和导套的尺寸和配合尺寸是否符合要求，是否有损伤或变形。
若有，需进行修整或更换。
2.在导柱上涂抹润滑油，以方便装配。
3.首先将导柱插入下模板的导孔中，注意导柱的方向和位置要正确，避免造成不必要的磨损和损伤。
如有需要，可在导柱下面加上防撞垫。
4.然后在上模板上放置好导套，并使其与下模板上的导柱配合。
注意导套的方向和位置要正确，不得倒置，避免模具变形和损坏。
5.逐一安装每一个导柱，确保其与相应的导套配合良好，不得太松或太紧。
如有必要，可利用调整螺母进行微调。
6.安装完成后，检查每个导柱的轴向和垂直度是否符合要求，如有需要，可进行调整。
7.最后对所有导柱进行润滑，以保证模具的正常运行和寿命。
8.若冲压模具需要进行大量的生产或使用，应在定期维护和保养的基础上，定期检查和更换导柱和导套，以保证模具的正常运转和使用寿命。
注塑模具结构及设计-5(导向_定位_顶出_复位)
3，导柱的端部通常设计成锥形或半球形，以便导柱顺利进入导向孔。
导柱的端部分别为锥形，半球形，R角，斜角
4，导柱与导向孔通常采用间隙配合，导柱与安装孔通常采用过渡配合。
5，导柱的固定形式 普通导柱的固定形式：
推板导柱的两端都要固定，这样才能 更好的起导向作用。
挂台固定 (通孔)
螺钉固定(盲孔) 导柱配合面研伤更换 时可避免损坏固定孔
定位： 1，在模架上通常增加一些精定位来帮助动， 定模之间更准确的定位。这些精定位的位置 选择要注意关于中心对称，以使受力平衡。 定模 动模
右边为常用的几种 精定位形式（圆锥 面定位型，侧面安 装无锥度型，嵌入 安装锥面定位型）
2，在动，定模芯之间，为了达到更好的定位效果，防止动，定模芯之 间错位，需要增设定位。 动模定位 定模定位
定位到型腔边的距离不 等可能定位效果不理想
4，侧向受力不均匀的 塑件对模具往往有较 大的侧向力，该压力 可能引起型芯和型腔 的偏移，如果传递到 导柱上，将使导柱发 生卡住或损坏的现象， 需要采用定位的形式。
5，有些分型面坡 度过大，合模时受 力不平衡，为了抵 消这些不平衡力， 防止动，定模之间 错位，要设置定位。
动，定模合在一起
定位需带有斜度，合上之后没有间隙
动定模错位导致壁厚不均匀 3，对于成型大型深腔， 高精度或薄壁制品的模具， 型腔可能因为受到大的侧 向压力而向外变形，为消 除动定模之间的断差确保 壁厚均匀需要设置定位。
定 模 涨 开 导 致 动 定 模 之 间 断 差
大型腔或要求壁厚均匀的薄壁塑件的分型面上设置的 定位要随着型腔的外形走
推管顶出后
推管与推管芯的通常固定形式：
3，推块
推块可以有效的增加顶出面积

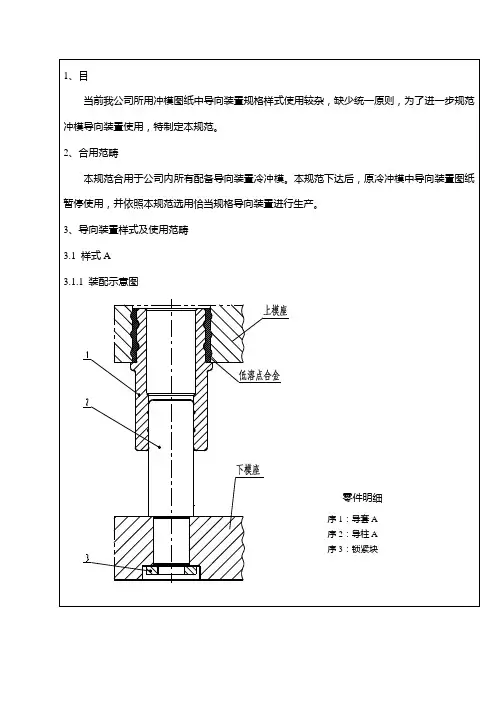

导柱选取标准规范
