电子电路实验报告
电子电路仿真实验报告
电子电路仿真实验报告
本次实验是一次电子电路的仿真实验，旨在通过使用电路仿真软件进行电路实验的模拟，通过对模拟的数据和仿真结果进行分析和总结，进一步掌握电子电路的实验知识和技能，在理论和实践中加深对电子电路的理解和掌握。
实验一：开关电源
1.实验目的
掌握开关电源基本工作原理，理解电源的稳压和稳流的基本原理，掌握开关电源的设
计和布局方法。
2.实验步骤
（1）根据实验手册，搭建开关电源电路，包括开关电源 IC、滤波电感、电容、稳流
二极管和稳压二极管。
（2）进行仿真实验，记录各个参数数据。
（3）分析实验结果，了解电源电路的工作原理和性能。
3.实验结果分析
（1）开关频率：在实验中，我们通过改变开关频率，观察电路的输出。
结果表明，当开关频率增加时，电路的效果也增强。
（2）输出电压：在实验中，我们对电路的输出电压进行了测量，结果表明，当输入电压较高时，输出电压也较高；当输入电压较低时，输出电压也较低。
4.实验总结
开关电源是一种高效率、小体积、轻量化的电源，广泛应用于电子产品中，是电子领
域不可或缺的核心器件之一。
掌握开关电源的设计和布局方法，对于我们理解和掌握电子
电路的原理和技术具有重要的意义。
通过本次实验，我们加深了对开关电源的理解和掌握，为日后的学习和实践打下了基础。
电路原理实验报告
电路原理实验报告引言：电路原理实验是电子工程领域中一项基础而重要的实践内容。
通过实验，我们可以深入了解电路的基本原理和特性，并掌握一些常用的电路组合和搭建方法。
在本实验报告中，我们将介绍并总结我们实验过程中的心得和体会。
实验一：串联电路和并联电路首先，我们进行了串联电路和并联电路的实验，通过搭建简单的电路，我们验证了串联电路和并联电路的基本特性。
通过实验，我们发现串联电路中电流的大小保持不变，而电压则随电阻的变化而变化；而在并联电路中，电流的大小与电阻的变化成反比，而电压则保持不变。
这种现象可以被理解为电流在串联电路中只能有一条路径流动，而在并联电路中则可多条路径流动。
实验二：石英晶体振荡器的应用接下来，我们进行了石英晶体振荡器的应用实验。
我们通过搭建一个简单的电路，将石英晶体振荡器连接到一个LED灯上，实现了灯光的闪烁。
我们发现，石英晶体的振荡频率非常稳定，可以作为一种非常精确的时钟信号源。
这对于一些要求时间精度较高的电子设备和仪器非常重要。
实验三：共射放大器的工作原理最后，我们进行了共射放大器的实验，通过搭建一个简单的放大器电路，我们验证了共射放大器的工作原理。
我们发现共射放大器可以将输入的小信号放大，并输出一个较大的信号。
这对于音响设备和无线通信设备等电子产品非常重要。
我们还尝试通过改变电路中的一些元件，来观察放大器的工作特性变化，并得出了一些有趣的结论。
总结：通过进行以上三个实验，我们加深了对电路原理的理解，掌握了一些常用的电路搭建方法与技巧。
实验过程中，我们还发现了一些实际应用中的问题，并通过调整电路来解决这些问题。
通过实验，我们提高了实际动手操作的能力，并培养了观察问题、解决问题的技能。
电路原理实验为我们今后的学习和研究打下了良好的基础。
结语：通过本次电路原理实验，我们不仅巩固了理论知识，还提高了实验技能。
实验过程中，我们也遇到了一些困难和挑战，但是通过团队合作，我们相互帮助，克服了这些困难，取得了实验的成功。
电子电路实验报告
一、实验目的1. 理解和掌握电子电路的基本原理和基本分析方法。
2. 熟悉常用电子仪器的使用方法，如示波器、万用表等。
3. 提高电路设计、调试和故障排除的能力。
二、实验仪器与设备1. 示波器2. 万用表3. 面包板4. 电源5. 电阻、电容、二极管、三极管等电子元件6. 电路原理图三、实验原理本次实验主要涉及以下几种电路：1. 放大电路：利用三极管放大信号的原理，实现对输入信号的放大。
2. 滤波电路：利用电容、电感等元件的特性，对信号进行滤波处理。
3. 振荡电路：利用正反馈原理，产生稳定的振荡信号。
四、实验步骤1. 搭建放大电路：（1）根据电路原理图，在面包板上搭建放大电路。
（2）使用示波器观察输入信号和输出信号的波形。
（3）调整电路参数，观察对输出信号的影响。
2. 搭建滤波电路：（1）根据电路原理图，在面包板上搭建滤波电路。
（2）使用示波器观察输入信号和输出信号的波形。
（3）调整电路参数，观察对输出信号的影响。
3. 搭建振荡电路：（1）根据电路原理图，在面包板上搭建振荡电路。
（2）使用示波器观察输出信号的波形。
（3）调整电路参数，观察对输出信号的影响。
五、实验结果与分析1. 放大电路：（1）输入信号为正弦波，输出信号为放大后的正弦波。
（2）通过调整电路参数，可以实现不同倍数的放大。
（3）放大电路具有非线性失真现象，需要通过合适的电路设计来减小。
2. 滤波电路：（1）输入信号为含有多种频率成分的复合信号，输出信号为经过滤波后的信号。
（2）通过调整电路参数，可以实现不同频率的滤波效果。
（3）滤波电路对信号有一定的延迟，需要根据实际需求进行优化。
3. 振荡电路：（1）输出信号为稳定的正弦波。
（2）通过调整电路参数，可以实现不同频率的振荡。
（3）振荡电路对电路参数的稳定性要求较高，需要保证电路元件的精度。
六、实验总结通过本次实验，我们掌握了电子电路的基本原理和基本分析方法，熟悉了常用电子仪器的使用方法，提高了电路设计、调试和故障排除的能力。
电子电路实习实验报告
一、实验目的本次电子电路实习实验旨在通过实际操作，加深对电子电路基本原理的理解，掌握电路的搭建、调试和测试方法，提高动手能力和分析问题、解决问题的能力。
二、实验器材1. 实验板：包括电源模块、电阻、电容、二极管、三极管、集成电路等；2. 电源：直流稳压电源；3. 测量仪器：万用表、示波器；4. 其他：导线、焊接工具、螺丝刀等。
三、实验内容1. 电阻、电容、二极管、三极管等基本元件的识别与检测；2. 基本电路的搭建与调试，如串联电路、并联电路、RC低通滤波器、晶体管放大电路等；3. 集成电路的应用，如555定时器、运算放大器等；4. 电路的测试与分析，包括静态工作点测试、动态响应测试等。
四、实验步骤1. 实验前准备（1）熟悉实验器材和实验步骤；（2）了解实验原理，明确实验目的；（3）准备好实验记录表格。
2. 实验操作（1）基本元件的识别与检测1）根据元件的外观、颜色、封装等特征进行识别；2）使用万用表测量元件的阻值、电容值、二极管正向导通压降、三极管放大倍数等参数。
（2）基本电路的搭建与调试1）根据电路图，将元件焊接在实验板上；2）连接电源，进行电路的调试；3）测试电路的静态工作点，确保电路正常工作。
（3）集成电路的应用1）根据电路图，搭建集成电路的应用电路；2）连接电源，进行电路的调试；3）测试集成电路的输出波形、幅度等参数。
（4）电路的测试与分析1）使用万用表测试电路的静态工作点；2）使用示波器观察电路的动态响应，如频率响应、瞬态响应等；3）分析测试结果，判断电路性能是否符合要求。
3. 实验记录与总结（1）记录实验数据，包括元件参数、电路参数、测试结果等；（2）分析实验结果，总结实验心得，提出改进建议。
五、实验结果与分析1. 电阻、电容、二极管、三极管等基本元件的识别与检测结果符合预期；2. 基本电路的搭建与调试成功，电路性能符合要求；3. 集成电路的应用电路搭建成功，电路性能符合要求；4. 电路的测试与分析结果表明，电路性能良好，满足设计要求。

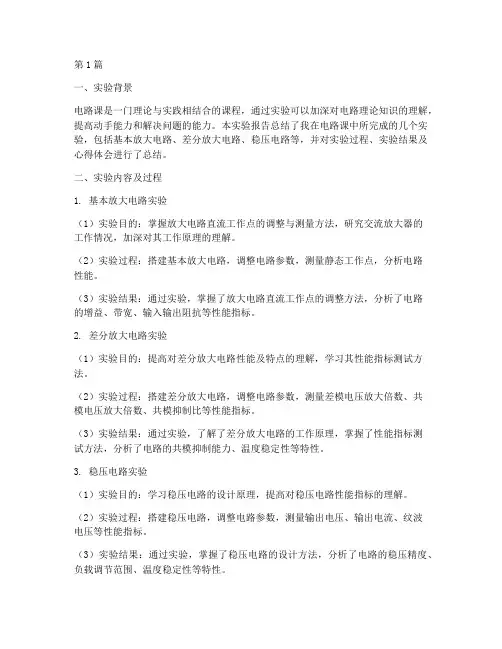

电路课实验报告总结(3篇)
第1篇一、实验背景电路课是一门理论与实践相结合的课程，通过实验可以加深对电路理论知识的理解，提高动手能力和解决问题的能力。
本实验报告总结了我在电路课中所完成的几个实验，包括基本放大电路、差分放大电路、稳压电路等，并对实验过程、实验结果及心得体会进行了总结。
二、实验内容及过程1. 基本放大电路实验（1）实验目的：掌握放大电路直流工作点的调整与测量方法，研究交流放大器的工作情况，加深对其工作原理的理解。
（2）实验过程：搭建基本放大电路，调整电路参数，测量静态工作点，分析电路性能。
（3）实验结果：通过实验，掌握了放大电路直流工作点的调整方法，分析了电路的增益、带宽、输入输出阻抗等性能指标。
2. 差分放大电路实验（1）实验目的：提高对差分放大电路性能及特点的理解，学习其性能指标测试方法。
（2）实验过程：搭建差分放大电路，调整电路参数，测量差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。
（3）实验结果：通过实验，了解了差分放大电路的工作原理，掌握了性能指标测试方法，分析了电路的共模抑制能力、温度稳定性等特性。
3. 稳压电路实验（1）实验目的：学习稳压电路的设计原理，提高对稳压电路性能指标的理解。
（2）实验过程：搭建稳压电路，调整电路参数，测量输出电压、输出电流、纹波电压等性能指标。
（3）实验结果：通过实验，掌握了稳压电路的设计方法，分析了电路的稳压精度、负载调节范围、温度稳定性等特性。
三、实验心得体会1. 理论与实践相结合：电路课实验使我深刻体会到理论知识与实践操作的重要性。
只有将理论知识应用于实际操作中，才能更好地理解电路原理，提高动手能力。
2. 分析问题、解决问题的能力：在实验过程中，遇到各种问题，通过查阅资料、分析电路原理，最终找到解决问题的方法。
这使我更加自信地面对实际问题。
3. 团队合作：实验过程中，与同学互相帮助、共同讨论，提高了团队协作能力。
在今后的学习和工作中，这种团队合作精神将使我受益匪浅。
电子电路实验四 实验报告
实验四波形发生电路实验报告一、理论计算1.正弦振荡电路实验电路如图1所示，电源电压为±12V。
分析图1电路的工作原理，根据图中的元件参数，计算符合振荡条件的Rw值以及振荡频率f0。
该正弦振荡电路采用RC串并联选频网络，选频网络的示意图如下：当输入信号的频率足够低时，，超前，且当频率趋近于零时，相位超前趋近于+90°；当输入信号的频率足够高时，，滞后，且当频率趋近于无穷大时，相位滞后趋近于-90°。
因此，当信号频率从零逐渐变化到无穷大时，的相位将从+90°逐渐变化到-90°，故必定存在一个频率f0，当f= f0时，与同相。
RC串并联选频网络的反馈系数整理可得令，则代入上式，得出当f=f0时，，由正弦振荡电路的起振条件知，。
对于图1的正弦振荡电路，有将R3、R4代入上式，令之大于3，得Rw>10kΩ。
将R1=R2=16kΩ、C1=C2=0.01μF代入f0式，得f0=994.7Hz。
2.多谐振荡电路实验电路如图2所示。
深入分析图2所示电路的工作原理，画出Vo1、Vo2的波形，推导Vo1、Vo2波形的周期（频率）和幅度的计算公式。
再按图2中给出的元件参数计算Vo1、Vo2波形的周期（频率）、幅度，以备与实验实测值进行比较。
该电路为三角波发生电路，原理图如下：虚线左边为滞回电路，故Vo1为方波。
根据叠加原理，集成运放A1同相输入端的电位令，则阈值电压对于虚线右边的积分电路，其输入电压不是+U Z，就是-U Z，故积分电路的输出电压的波形为三角波。
设输出电压的初始值为-U T，终了值为+U T，则可解得T为矩形波、三角波共同的周期。
矩形波的幅度的理论值即为UZ，等于6V；将实验电路图中的各个参数代入各式，得UT=0.5*6=3V，故三角波的幅度理论值为3V，矩形波、三角波的周期 。
3.锯齿波发生电路锯齿波发生电路的原理图见仿真实验电路图。
设二极管导通时的等效电阻可忽略不计，当u o1=+U Z时，D3导通，D4截止，输出电压的表达式为uo随时间线性下降。
电路分析实验报告总结(3篇)
第1篇一、实验背景电路分析是电子技术领域的基础课程，通过对电路的基本原理和特性的研究，培养学生的电路分析和设计能力。
本次实验旨在通过实际操作，加深对电路分析理论的理解，提高电路实验技能。
二、实验目的1. 掌握电路分析方法，包括电路等效变换、电路分析方法、电路特性分析等；2. 学会使用常用电子仪器，如万用表、示波器等；3. 提高电路实验技能，培养严谨的科学态度和团队合作精神。
三、实验内容本次实验主要包括以下内容：1. 电路基本元件的测试与识别；2. 电路等效变换与简化；3. 电路分析方法的应用；4. 电路特性分析；5. 电路实验技能训练。
四、实验步骤1. 实验前准备：熟悉实验原理、步骤，准备好实验器材；2. 测试电路基本元件：使用万用表测试电阻、电容、电感等元件的参数；3. 电路等效变换与简化：根据电路图，运用等效变换和简化方法，将复杂电路转换为简单电路；4. 电路分析方法的应用：根据电路分析方法，分析电路的输入输出关系、电路特性等；5. 电路特性分析：通过实验，观察电路在不同条件下的工作状态，分析电路特性；6. 实验数据记录与分析：记录实验数据，分析实验结果，总结实验经验。
五、实验结果与分析1. 电路基本元件测试：通过测试，掌握了电阻、电容、电感等元件的参数，为后续电路分析奠定了基础；2. 电路等效变换与简化：成功地将复杂电路转换为简单电路，提高了电路分析的效率；3. 电路分析方法的应用：运用电路分析方法，分析了电路的输入输出关系、电路特性等，加深了对电路理论的理解；4. 电路特性分析：通过实验，观察了电路在不同条件下的工作状态，分析了电路特性，为电路设计提供了参考；5. 电路实验技能训练：通过实际操作，提高了电路实验技能，为今后的学习和工作打下了基础。
六、实验总结1. 本次实验加深了对电路分析理论的理解，提高了电路实验技能；2. 通过实验，学会了使用常用电子仪器，为今后的学习和工作打下了基础；3. 培养了严谨的科学态度和团队合作精神，提高了自身综合素质；4. 发现了自身在电路分析方面的不足，为今后的学习指明了方向。
最新电子电路实验四实验报告
最新电子电路实验四实验报告实验目的：1. 熟悉电子电路的基本组成和工作原理。
2. 掌握常用电子元器件的特性及其在电路中的应用。
3. 学习电路设计、搭建和调试的基本方法。
4. 提高分析和解决电路问题的能力。
实验内容：1. 设计并搭建一个基本的放大电路，包括晶体管的偏置和放大器的构建。
2. 测量并记录放大电路的输入阻抗、输出阻抗和增益。
3. 实验验证负反馈对放大器性能的影响，包括稳定性和增益的调整。
4. 通过实验分析，理解频率响应对放大器性能的影响。
5. 使用示波器和多用表等测量工具，对电路进行性能测试和故障诊断。
实验设备和材料：1. 面包板或印刷电路板（PCB）。
2. 晶体管（NPN和PNP类型）。
3. 电阻、电容、二极管等基本电子元器件。
4. 电源供应器。
5. 示波器。
6. 多用电表。
实验步骤：1. 根据实验指导书设计放大电路，并在面包板上搭建电路。
2. 调整电源供应器，为电路提供稳定的工作电压。
3. 使用多用电表检查电路的连通性和元器件的极性。
4. 打开示波器，连接到电路的输入和输出端，观察波形变化。
5. 调整电路中的电阻和电容，改变反馈网络，记录不同配置下的电路性能。
6. 分析实验数据，绘制电路的频率响应曲线。
7. 根据实验结果，对电路进行必要的调整和优化。
实验结果与分析：1. 记录电路的输入阻抗、输出阻抗和增益数据，并与理论值进行比较。
2. 分析负反馈对电路性能的影响，包括增益稳定性和带宽的变化。
3. 根据实验数据，绘制电路的频率响应曲线，并解释其物理意义。
4. 讨论实验中遇到的问题及其解决方案，提出可能的改进措施。
结论：通过本次实验，我们成功搭建并测试了一个基本的放大电路。
实验结果表明，电路的性能符合设计预期，输入阻抗、输出阻抗和增益均在合理范围内。
通过调整反馈网络，我们观察到了电路性能的明显变化，验证了负反馈对放大器性能的重要性。
此外，实验也提高了我们对电子电路设计、搭建和调试的理解和实践能力。
电子课程实验报告总结(3篇)
第1篇一、实验背景随着现代教育技术的发展，电子课程作为一种新型的教学模式，在我国得到了广泛的应用。
本实验旨在通过电子课程的学习，使学生掌握电子技术的基本原理和实践技能，提高学生的动手能力和创新意识。
本次实验课程主要包括数字电路、模拟电路、单片机应用技术等内容。
二、实验目的1. 理解电子技术的基本概念和原理；2. 掌握电子电路的组成和基本分析方法；3. 熟悉常用电子元器件的性能和选用方法；4. 提高动手能力和创新意识，培养团队协作精神。
三、实验内容1. 数字电路实验- 逻辑门电路实验：验证逻辑门电路的功能和特性；- 组合逻辑电路实验：设计简单的组合逻辑电路，如编码器、译码器、加法器等；- 时序逻辑电路实验：设计简单的时序逻辑电路，如计数器、寄存器等。
2. 模拟电路实验- 基本放大电路实验：研究放大电路的性能和特性；- 运算放大器电路实验：设计运算放大器电路，实现放大、滤波、整流等功能；- 模拟信号处理实验：研究模拟信号的处理方法，如放大、滤波、调制等。
3. 单片机应用技术实验- 单片机基本原理实验：了解单片机的结构、工作原理和编程方法；- 单片机接口技术实验：学习单片机与外围设备（如键盘、显示器、传感器等）的接口技术；- 单片机控制实验：设计简单的控制系统，如温度控制、光照控制等。
四、实验过程1. 准备阶段- 熟悉实验设备、工具和元器件；- 理解实验原理和步骤；- 制定实验方案。
2. 实施阶段- 按照实验步骤进行操作，观察实验现象；- 记录实验数据，分析实验结果；- 对实验中出现的问题进行讨论和解决。
3. 总结阶段- 分析实验数据，得出实验结论；- 总结实验过程中的经验教训；- 撰写实验报告。
五、实验结果与分析1. 数字电路实验- 通过实验验证了逻辑门电路的功能和特性；- 设计的简单组合逻辑电路能够实现预期的功能；- 时序逻辑电路设计合理，能够满足实际应用需求。
2. 模拟电路实验- 基本放大电路性能稳定，能够实现预期的放大效果；- 运算放大器电路设计合理，能够实现多种功能；- 模拟信号处理实验效果良好，达到了预期目标。
电路实验实验报告
电路实验实验报告篇一：电路实验报告数字电路实验报告姓名：田月皎学号：XX080432201 学院：信息学院专业：运算机科学与技术指导教师：邹尔宁协助指导教师：XX年 12 月 28 日实验一经常使用仪器仪表利用一、实验目的：熟悉经常使用仪器仪表的利用二、实验器材：数字万用表，数字电路实验箱三、实验内容：熟悉万用表的功能及利用一、测电压〔直流电压测量〕二、测量电阻四、实验原理分析：〔一〕观看和了解数字万用表的构造一、熟悉数字万用表数字万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是能够测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω〞的是电阻刻度线，其右端为零，左端为∞，刻度值散布是不均匀的。
符号“－〞或“DC〞表示直流，“～〞或“AC〞表示交流，“～〞表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
2 、选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量工程和量程。
〔如图3一4〔B〕〕。
一样的万用表测量工程包括：“mA〞；直流电流、“V〞：直流电压、“V〞：交流电压、“Ω〞：电阻。
每一个测量工程又划分为几个不同的量程以供选择。
二、表笔和表笔插孔表笔分为红、黑二只。
利历时应将红色表笔插入标有“＋〞号的插孔，黑色表笔插入标有“－〞号的插孔。
〔二〕万用表的利用方式一、应检查表针是不是停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零 2 、将表笔按上面要求插入表笔插孔3 、将选择开关旋到相应的工程和量程上就能够够利用了〔三〕测试结果五实验总结：通过这次实验，了解了万用表的利用，明白了如何用万用表测量电阻，电压，等数据，稳固了电路根底。
实验二门电路功能测试一实验目的：〔1〕明白得TTL和CMOS一般门电路的参数含义〔2〕把握TTL和CMOS 一般门电路的利用方式〔3〕把握分析一般门电路逻辑功能的一样方式〔4〕明白得TTL和CMOS一般门电路参数的一样分析方式二、实验元器件：?一、四双输入与非门 74LS00 ×1片二、电阻100Ω×1只 ?3、电子电路实验箱 1个 ?4、数字万用表 1个三、实验内容：一、与非门逻辑功能测试 ? 二、与非门电压传输特性四、实验原理分析：一、与非门逻辑功能测试 (1)实验电路图与非门逻辑功能分析(a)器件顶视引脚图 (b)测试电路(2) 实验芯片 74LS00芯片 (3)实验进程? 一、参照与非门逻辑功能分析电路图，一只74LS00芯片中含有四个一样的双输入与非门? 二、依照电路图，将线连接正确，确保电路无误后可通电? 3、变换单刀双掷开关的状态，用直流电压表测试电路的输出电压〔4〕测试二、与非门电压传输特性 (1)实验电路图分析与非门电压传输特性电路〔2〕实验进程依照电路，在0～5V 间慢慢伐整输入的电流电压，将随之转变的数据记入测试结果表〔3〕测试结果五、实验总结：通过这次实验，学会用74LS00芯片做该实验研究“与非门电压传输特性〞，将可变电压从5V慢慢伐整到0V，电压在1V时跳变。
分析电路实验报告总结(3篇)
第1篇一、实验背景在本次实验中，我们主要学习了电路分析的基本原理和方法，通过实际操作和数据分析，掌握了电路中各种元件的特性和电路的运行规律。
本实验旨在提高我们对电路原理的理解，培养实际操作能力，并加深对电路分析方法的认识。
二、实验目的1. 理解电路的基本组成和基本定律；2. 掌握电路分析的基本方法，包括基尔霍夫定律、欧姆定律等；3. 熟悉常用电路元件的特性和应用；4. 提高实际操作能力和问题解决能力。
三、实验内容1. 基尔霍夫定律实验：通过实验验证基尔霍夫定律的正确性，加深对节点电压、回路电流等概念的理解。
2. 欧姆定律实验：通过实验验证欧姆定律的正确性，掌握电阻、电流、电压之间的关系。
3. 电路元件特性实验：观察和分析电阻、电容、电感等元件的特性和应用。
4. 电路分析方法实验：通过实际电路分析，掌握电路分析方法，如节点电压法、回路电流法等。
四、实验步骤1. 准备实验仪器和电路元件，确保实验环境安全。
2. 根据实验要求搭建电路，连接相关元件。
3. 对电路进行初步测试，确保电路连接正确。
4. 根据实验要求，分别进行基尔霍夫定律、欧姆定律、电路元件特性、电路分析方法等实验。
5. 记录实验数据，进行分析和处理。
6. 对实验结果进行总结，撰写实验报告。
五、实验结果与分析1. 基尔霍夫定律实验：实验结果显示，基尔霍夫定律在本次实验中得到了验证，节点电压和回路电流的计算结果与理论值基本一致。
2. 欧姆定律实验：实验结果显示，欧姆定律在本次实验中得到了验证，电阻、电流、电压之间的关系符合理论公式。
3. 电路元件特性实验：实验结果显示，电阻、电容、电感等元件的特性和应用得到了充分验证，为后续电路设计提供了理论依据。
4. 电路分析方法实验：实验结果显示，节点电压法、回路电流法等电路分析方法在本次实验中得到了有效应用，提高了电路分析效率。
六、实验总结1. 通过本次实验，我们对电路分析的基本原理和方法有了更深入的理解。
电路电子实验报告总结与反思
电路电子实验报告总结与反思一、实验内容本次实验主要涉及电路电子领域的相关知识，包括电路的设计、实验仪器的使用和数据处理等。
具体实验内容如下：1. 了解并掌握基本电路元件的特性和工作原理；2. 设计并组装电路板，实现特定功能；3. 使用万用表和示波器测量电路参数；4. 记录实验数据并进行数据处理；5. 分析实验结果，总结实验思考。
二、实验过程在本次实验中，我选择了一个简单的放大电路作为实验对象。
首先，我仔细研究了相关的理论知识，包括放大电路的分类、基本原理和电路设计方法等。
然后，根据实验要求，我设计了一个适合放大特定信号的电路。
接下来，我按照设计要求组装了电路板，并连接上相应的电源和信号源。
在实验过程中，我使用了万用表测量了电路中各个元件的电压和电流，并使用示波器观察了电路中信号的波形变化。
在实验过程中，我还出现了一些问题。
例如，我没有正确设置示波器的刻度，导致观察到的信号波形不清晰。
此外，我还发现电路中的一个元件连接错误，导致电路无法正常工作。
幸运的是，经过反复检查和排除，我成功解决了这些问题，并取得了满意的实验效果。
三、实验结果与数据分析通过本次实验，我成功实现了一个放大电路，并观察到了输入信号和输出信号的波形变化。
通过测量和数据处理，我得到了一些实验结果。
首先，我测量了电路中各个元件的电压和电流。
根据测量结果，我发现电路中的元件工作正常，并且符合设计要求。
此外，我还观察到输入信号和输出信号的幅度比例，发现输出信号的幅度确实得到了一定程度的放大。
然后，我对实验数据进行了进一步的分析。
通过对比不同输入信号的输出波形，我发现输入信号的频率对于输出的影响较大。
当输入信号的频率较小时，输出信号的形态基本保持不变。
但当输入信号的频率增大时，输出信号的波形发生了明显的改变。
综上所述，通过本次实验，我掌握了电子电路实验的基本方法和技巧，并成功设计和实现了一个放大电路。
实验结果符合预期，进一步验证了电路设计的正确性。
电子电路仿真实验报告
电子电路仿真实验报告一、实验目的1. 学习电子电路仿真实验的基本操作和方法。
2. 熟悉电子元器件如何实现电路中的各种功能。
3. 掌握几种基本电路的设计和仿真方法。
二、实验仪器和材料1. 电脑2. 软件：Multisim仿真软件3. 元器件：电阻、电容、二极管、三极管等。
三、实验原理在电子电路中，各种元器件按照一定的连接方式组成各种电路，实现信号的放大、变换、滤波等功能。
而在实验中，我们可以通过仿真软件来进行计算分析、虚拟实验等操作，为电路的设计和实现提供帮助。
本次实验将重点介绍三种基本电路的仿真方法和设计思路，包括放大电路、滤波电路和振荡电路。
每种电路都有自己的设计方法和指标，需要结合实际情况进行仿真和测试。
四、实验内容1. 放大电路仿真实验（1）单管共射放大电路单管共射放大电路是一种常见的放大器电路，可以实现信号放大和变换的功能。
在该电路中，输入信号经过电容和限流电阻进入基极，当输入信号变化时，导致基极电位的变化，进而影响集电极电位的变化，使得输出信号的幅值发生变化。
为了使单管工作稳定，需要额外加上一个偏置电路，保证输入信号不会进入截止区或饱和区。
该偏置电路通常由一个电阻和电源构成，根据实际需要可以调整电阻的取值来改变工作点。
如图所示，是一个单管共射放大电路的仿真电路图：其中Q1为NPN型三极管，Rb1为偏置电阻，Rb2为信号电阻，Re为发射极电阻，Rc为集电极电阻，C1为输入信号电容，C2为输出信号电容。
在仿真软件中，可以通过正弦信号源模拟输入信号，通过示波器实时监测输入信号和输出信号的变化。
为了得到高质量的输出信号，需要考虑以下几个因素：1）偏置电阻的取值应该适当，可以通过调整偏置电源来达到调节偏置电压的目的。
2）输入信号的电容取值应该适当，可以通过调节电容的容值来改变输入信号频率的响应情况。
3）集电极电阻和发射极电阻的取值应该适当，以达到适当的放大倍数和输出功率。
如图所示，是仿真软件中单管共射放大电路的实验效果：通过设置输入信号的频率，可以在示波器上观察到输出信号的变化，同时可以计算出输出信号的功率和放大倍数等重要指标。
电路分析实验报告
电路分析实验报告引言：电路分析是电子工程领域中的基础实验之一，通过对电路的分析，可以了解电流、电压、功耗等相关参数，从而更好地设计电子产品。
本篇实验报告将介绍我们在电路分析实验中的实验过程、结果和分析。
实验步骤：实验一：串联电路的分析我们首先构建了一个串联电路，该电路由一串电阻构成。
我们使用万用表和电流表测量电阻的阻值和电流的大小。
通过改变电阻的值，我们记录了不同电阻下电流的变化情况，并绘制了相应的电流-电阻关系图。
通过观察图表，我们发现电流和电阻成反比关系。
这一实验结果与基本的欧姆定律相一致。
实验二：并联电路的分析接下来，我们构建了一个并联电路，该电路由多个电阻并联而成。
通过测量并记录电流和电压的值，我们计算了电路的总电阻。
实验结果显示，并联电路的总电阻小于其中任意一个电阻。
这进一步验证了并联电路的特性，即总电阻为电阻的倒数之和。
实验三：交流电路的分析在这个实验中，我们关注的是交流电路的分析。
我们通过感应电阻和电容器构建了一个RLC电路，使用示波器测量了电压信号的幅值和相位。
我们观察到电容的阻抗与频率成反比关系，而电感的阻抗与频率成正比关系。
这些现象进一步揭示了交流电路中的频率依赖性。
实验四：直流电路的分析在最后一个实验中，我们关注的是直流电路的分析。
通过构建一个带有电池、电阻和LED的电路，我们探讨了电流在电路中的流动情况以及LED的亮度与电流的关系。
实验结果显示，当电流增大时，LED的亮度也随之增大。
这为我们设计和控制LED电路提供了重要的依据。
实验结果与分析：通过实验，我们成功地分析了不同类型的电路，并获得了相关的实验数据。
我们得出了串联电路中电流与电阻关系的结论，验证了并联电路的总电阻计算方法，观察到了交流电路中频率依赖性的现象，以及直流电路中电流和LED亮度之间的关系。
这些实验结果对我们深入了解和应用电路分析方法具有重要意义。
结论：通过这次电路分析的实验，我们学习了电路的基本原理和分析方法。
电子电路设计实验报告
电子电路设计实验报告电子线路专题实验Ⅱ一、实验要求:1. 认真阅读学习系统线路及相关资料2. 将键盘阵列定义为0. 1. 2------ E. F，编程实现将键盘输入内容显示在LCD显示器上。
3. 编程实现将日历、时钟显示在LED显示屏上〔注意仔细阅读PCF8563资料〕，日历、时钟轮回显示。
4. 利用D/A转换通道〔下行通道〕实现锯齿波发生器；输出〔1~5V〕固定电压转换成〔4~20mA〕电流。
5. 利用A/D转换通道〔上行通道〕实现数据采集，将采集信号显示在LED屏上。
程序要求分别具有平均值滤波、中值滤波和滑动滤波功能。
6. 将按键阵列定义成与16个语音段对应，编写程序，实现按键播放不同的语音段。
二、实验设计思路：本次实验用c语言实现，主要包括LCD，LED，AD，DA，日历芯片，测温传感芯片。
受到嵌入式系统实验的启发，将LCD，LED，I2C总线协议，键盘扫描模块接口写成一个文件库〔放在library文件夹下〕，尽量做到调用时与底层硬件无关。
通过调用库文件中的函数，实现代码的重用性。
键盘，LCD的代码由于与嵌入式实验具有相通之处，因此可将高层的函数〔与底层硬件无关的函数〕方便地移植过来。
三、实验设计：1.矩阵键盘扫描模块4×4的矩阵键盘，通过扫描可得到按下键的行列值，将行列值转换为相应的对应数字0～F。
函数GetKey()实现获得按键的键值。
对于键盘模块对于对按键的键值识别主要是通过两次扫描而取得。
对于第一次扫描，给四行键全部赋予1，然后读回键盘值，对于第二次扫描，逐行为键盘送1，每次送1后再读回键盘值，假设非零，说明此行有键按下，最终确定键值。
通过调用GetKey函数构造GetChar()函数，实现获取键盘字符〔’0’～’F’〕的功能。
通过调用GetChar()函数构造GetDec()函数，实现获取键盘输入整数的功能，整数范围在0～99999。
有按’C’键回退一格，按’E’清空当前未完输入，按’F’键结束输入的功能。
电路实验报告(8篇)
电路实验报告(8篇)电路实验报告(8篇)电路实验报告1一、实验题目利用类实现阶梯型电阻电路计算二、实验目的利用类改造试验三种构造的计算程序，实现类的封装。
通过这种改造理解类实现数据和功能封装的作用，掌握类的设计与编程。
三、实验原理程序要求用户输入的电势差和电阻总数，并且验证数据的有效性：电势差必须大于0，电阻总数必须大于0小于等于100的偶数。
再要求用户输入每个电阻的电阻值，并且验证电阻值的有效性：必须大于零。
此功能是由类CLadderNetwork的InputParameter ()函数实现的。
且该函数对输入的数据进行临界判断，若所输入数据不满足要求，要重新输入，直到满足要求为止。
本实验构造了两个类，一个CResistance类，封装了电阻的属性和操作，和一个CLadderNetwork类，封装了阶梯型电阻电路的属性和操作。
用户输入的电势差、电阻总数、电阻值，并赋给CladderNetwork的数据，此功能是由类CLadderNetwork的InputParameter 函数实现的。
输出用户输入的电势差、电阻总数、电阻值，以便检查，，此功能是由类CLadderNetwork的PrintEveryPart()函数实现的。
根据用户输入的电势差、电阻总数、电阻值换算出每个电阻上的电压和电流。
此功能是由类CLadderNetwork的Calculate ()函数实现的。
最后输出每个电阻上的电压和电流，此功能是由类CLadderNetwork 的PrintResult()函数实现的'。
此程序很好的体现了面向对象编程的技术：封装性：类的方法和属性都集成在了对象当中。
继承性：可以继承使用已经封装好的类，也可以直接引用。
多态性：本实验未使用到多态性。
安全性：对重要数据不能直接操作，保证数据的安全性。
以下是各个类的说明：class CResistance //电阻类private:double voltage;double resistance;double current;public:void InitParameter(); //初始化数据void SetResist(double r); //设置resistance的值void SetCur(double cur); //设置current的值void SetVol(double vol); //设置voltage的值void CalculateCurrent(); //由电阻的电压和电阻求电流double GetResist(){return resistance;} //获得resistance的值保证数据的安全性double GetCur(){return current;} //获得current的值double GetVol(){return voltage;} //获得voltage的值class CResistance //电阻类{private:CResistance resists[MAX_NUM]; //电阻数组int num;double srcPotential;public:void InitParameter(); //初始化数据void InputParameter(); //输入数据void Calculate(); //计算void PrintEveryPart(); //显示输入的数据以便检查void PrintResult(); //显示结果四、实验结果程序开始界面：错误输入-1(不能小于0)错误输入0 (不能为0)输入正确数据3输入错误数据-1输入错误数据0输入正确数据4同样给电阻输入数据也必须是正数现在一次输入2，2，1，1得到正确结果。
电子电路实验二实验报告
实验二单管放大电路实验报告一、实验数据处理1.工作点的调整＝，，测量VCEQ的值。
调节RW，分别使ICQ2.工作点对放大电路的动态特性的影响分别在ICQ＝，情况下，测量放大电路的动态特性（输入信号vi是幅度为5mV,频率为1kHz 的正弦电压）,包括测量电压增益，输入电阻，输出电阻和幅频特性。
幅频特性：ICQ=f/Hz电压增益|Av|频率f/MHz电压增益|Av|fL127Hz fH得到幅频特性曲线如下图：ICQ=频率288090200400680得到的幅频特性曲线如下图：（注：电压增益均取绝对值，方便画图）3.负反馈电阻对动态特性的影响改接CE与RE2并联,测量此时放大电路在ICQ＝下的动态特性（输入信号及测试内容同上）,与上面测试结果相比较,总结负反馈电阻对电路动态特性的影响。
幅频特性：得到幅频特性曲线如下图：可以发现，负反馈电阻电路的幅频曲线曲线与任务2中得到的曲线形状有差异，但是与仿真得到的曲线图相近，应该不是测量误差导致的。
二、测量方法总结1.工作点调节的原理与方法实际上，静态工作点Q可以通过调节静态电流ICQ来设置，因为根据电路结构与KVL，可知I II=1II III III≈I II−(I I+I I1+I I2)I II故当ICQ 确定后，IBQ与VCEQ也成了确定的值，即工作点Q被确定。
搭好线路后，调节变阻器的阻值，同时用万用表红表笔接触晶体管的C极，黑表笔接地，则IC =V/RC。
若RC两端的电压值相等，原因可能是面包板上电阻或晶体管的引脚没有接进电路中，此时应检查电路的连接情况。
若RC两端的电位有可观的差值，则可用万用表测一测各电阻（除负载电阻）两端的电压，检查电阻是否有短路的情况，若发现某电阻短路，则应更换此电阻再设置静态工作点。
排除开路和短路的问题后，即可得到合适的静态工作点。
另外，若后续的测量中仍出现工作点不合适的问题，可参考思考题1中的做法，即当输入信号幅度增大时，让输出电压波形同时出现饱和失真与截止失真。
电子实验报告结论(3篇)
第1篇实验名称：XXX电子电路实验实验日期：XXXX年XX月XX日实验地点：XXX实验室一、实验目的本次实验旨在通过搭建XXX电子电路，验证电路原理，掌握电路元件的特性和应用，提高学生对电子电路设计和调试的能力。
二、实验原理本次实验所涉及的XXX电子电路，其基本原理为XXX。
具体来说，电路通过XXX元件实现XXX功能，其工作过程如下：1. XXX元件的输入信号经过XXX处理，转换为XXX信号；2. XXX信号通过XXX元件，进行XXX操作；3. 处理后的信号通过XXX元件输出，实现XXX功能。
三、实验内容及步骤1. 搭建实验电路：根据实验原理图，将电路元件按照要求连接起来，确保电路连接正确无误。
2. 测试电路性能：使用示波器、万用表等仪器对电路进行测试，观察电路输出信号是否符合预期。
3. 分析实验数据：对实验数据进行整理和分析，找出电路性能的优缺点。
4. 调试电路：根据实验结果，对电路进行调试，优化电路性能。
四、实验结果与分析1. 电路性能测试结果：实验结果显示，电路输出信号稳定，符合预期。
通过示波器观察，信号波形清晰，无明显失真。
2. 电路性能分析：a. 电路整体性能良好，达到了实验目的；b. 电路元件选择合理，性能稳定；c. 电路布局合理，布线清晰，便于维护；d. 电路调试过程中，发现XXX元件存在一定程度的干扰，需进一步优化。
五、实验结论1. 通过本次实验，成功搭建了XXX电子电路，验证了电路原理，掌握了电路元件的特性和应用。
2. 实验结果表明，所搭建的电路性能稳定，输出信号符合预期。
但在调试过程中，发现部分元件存在干扰，需进一步优化。
3. 本次实验提高了学生对电子电路设计和调试的能力，为后续深入学习电子电路技术奠定了基础。
4. 针对实验中发现的问题，提出以下改进措施：a. 优化电路布局，降低元件干扰；b. 选用更高性能的元件，提高电路整体性能；c. 加强对电路原理的理解，提高电路设计水平。
电路实验报告(9篇)
电路实验报告(9篇)电路试验报告1一、试验仪器及材料1、信号发生器2、示波器二、试验电路三、试验内容及结果分析1、VCC=12v，VM=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输2、VCC=9V，VM=4、5V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输出波形最大且不失真。
（以下输入输出值均为有效值）四、试验小结功率放大电路特点：在电源电压确定的状况下，以输出尽可能大的不失真的信号功率和具有尽可能高的转换效率为组成原则，功放管常工作在尽限应用状态。
电路试验报告2一、试验目的1、更好的理解、稳固和把握汽车全车线路组成及工作原理等有关内容。
2、稳固和加强课堂所学学问，培育实践技能和动手力量，提高分析问题和解决问题的力量和技术创新力量。
二、试验设备全车线路试验台4台三、试验设备组成全车电线束，仪表盘，各种开关、前后灯光分电路、点火线圈、发动机电脑、传感器、继电器、中心线路板、节气组件、电源、收放机、保险等。
四、组成原理汽车总线路的组成：汽车电器与电子设备总线路,包括电源系统、起动系统、点火系统、照明和信号装置、仪表和显示装置、帮助电器设备等电器设备,以及电子燃油喷射系统、防抱死制动系统、安全气囊系统等电子掌握系统。
随着汽车技术的进展,汽车电器设备和电子掌握系统的应用日益增多。
五、试验方法与步骤1、汽车线路的特点：汽车电路具有单线、直流、低压和并联等根本特点。
（1）汽车电路通常采纳单线制和负搭铁,汽车电路的单线制.通常是指汽车电器设备的正极用导线连接(又称为火线),负极与车架或车身金属局部连接,与车架或车身连接的导线又称为搭铁线。
蓄电池负极搭铁的汽车电路,称为负搭铁。
现代汽车普遍采纳负搭铁。
同一汽车的全部电器搭铁极性是全都的。
对于某些电器设备,为了保证其工作的牢靠性,提高灵敏度,仍旧采纳双线制连接方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.东南大学电工电子实验中心实验报告课程名称：电子电路实践第三、四次实验实验名称：单级低频电压放大器院（系）：专业：姓名：学号：实验室：105 实验组别：无同组人员：无实验时间：2012年4月15日2012年4月22日评定成绩：审阅老师：实验目的：1、掌握单级放大电路的工程估算、安装和调试2、了解三极管各项基本器件参数、工作点、偏置电路、输入阻抗、输出阻抗、增益、幅频特性等的基本概念以及测量方法3、掌握基本的模拟电路的故障检查和排除方法，深化示波器、稳压电源、交流电压表、函数发生器的使用技能训练三、预习思考1、器件资料：上网查询本实验所用的三极管9013的数据手册，画出三极管封装示意图，标出每个管将其扁平的一面正对自己，管脚朝下，则从左至右三个管脚依次为e,b,c;封装图如下：2、 偏置电路：教材图1-3中偏置电路的名称是什么，简单解释是如何自动调节BJT （半导体三极管）的电流I C 以实现稳定直流工作点的作用的，如果R 1 、R 2取得过大能否再起到稳定直流工作点的作用，为什么？答：共发射极偏置电路。
利用12,R R 构成的分压器给三极管基极b 提供电位B U ,又1BQ I I ,基极电位B U 可近似地由下式求得：212B CC R U V R R ≈⋅+当环境温度升高时，)(CQ EQ I I 增加，电阻E R 上的压降增大，由于基极电位B U 固定，加到发射结上的电压减小，BQ I 减小，从而使CQ I 减小，通过这样的自动调节过程使CQ I 恒定，即实现了稳定直流工作点的作用。
如果12,R R 取得过大，则1I 减小，不能满足12,R R 支路中的电流1BQ I I 的条件，此时，BQ V 在温度变化时无法保持不变，也就不能起到稳定直流工作点的作用。
3、 电压增益：(I) 对于一个低频放大器，一般希望电压增益足够大，根据您所学的理论知识，分析有哪些方法可以提高电压增益，分析这些方法各自优缺点，总结出最佳实现方案。
答：0()()26(1)C L C L u i beb CQu R R R R A mV u r r I βββ==-=-++ 所以提高电压增益的方法有：1）增大集电极电阻R C 和负载R L 。
缺点：R C 太大，受V CC 的限制，会使电路不能正常工作。
2）Q 点适当选高，即增大I CQ 。
缺点：电路耗电大、噪声大3）选用多级放大电路级联形式来获取足够大的电压增益。
缺点：电路较复杂，输出信号易产生自激，需采取措施消除 (II) 实验中测量电压增益的时候用到交流毫伏表，试问如果用万用表或示波器可不可以，有什么缺点。
答：在频率低于100KHZ 时万用表的交流档和交流毫伏表都可以比较精确地测量交流电压，当频率大于100KHZ 小于1MHZ 时，万用表的测量精度下降，只能采用交流毫伏表测量，对于更高频率的信号，必须选择高频毫伏表测量。
而示波器测量的电压精度一般比毫伏表低一个数量级,无法在需要精确测量电压值时的时候使用。
4、 输入阻抗：(I) 放大器的输入电阻R i 反映了放大器本身消耗输人信号源功率的大小，设信号源内阻为R S ，试画出图1-3中放大电路的输入等效电路图，回答下面的连线题，并做简单解释：R i = R S放大器从信号源获取较大电压 R i << R S 放大器从信号源吸取较大电流 R i >> R S 放大器从信号源获取最大功率 答：2222()2s s i i i i i s s i s iU U P I R R R R R R R R ===+++ 对i P 关于i R 求导，当i s R R =时，'i P =0，所以 放大器从信号源获取最大功率。
si i sU I R R =+，当i s R R <<时，放大器从信号源获取较大电流s ii i sU R U R R =+，当i s R R >>时，放大器从信号源获取较大电压。
(II) 教材图1-4是实际工程中测量放大器输入阻抗的原理图，试根据该图简单分析为什么串接电阻R S 的取值不能太大也不能太小。
答：若Rs 取得过大，不满足当i s R R >>条件，i U 较小， 则放大器从信号源获取较小电压，电压表测量小信号的时候由于噪声干扰等原因测量精度下降，测量误差增加。
若RS 取得过小，又不满足i s R R <<条件，则放大器从信号源获取较小电流，i U 值将很大，同样会引入较大误差。
(III) 对于小信号放大器来说一般希望输入阻抗足够高，根据您所学的理论知识，分析有哪些方法可以提高教材图1-3中放大电路的输入阻抗。
答：交流输入阻抗：1226////300(1)i be CQmVR r R R I β=≈++； 适当增大R1，R2的电阻值，保证满足12,R R 支路中1BQ I I 的条件。
使用电流放大系数（β）大的三极管。
降低静态工作点，在输出信号不失真的情况下。
5、 输出阻抗：(I) 放大器输出电阻R O 的大小反映了它带负载的能力，试分析教材图1-3中放大电路的输入阻抗受那些参数的影响，设负载为R L ，画出输出等效电路图，回答下面的连线题，并做简单解释。
R O = R L 负载从放大器获取较大电压 R O << R L 负载从放大器吸取较大电流 R O >> R L 负载从放大器获取最大功率 答：222202()2o o o L L L L o L o o L LR I R I P I R R R R R R R R ===+++，当Ro=RL 时，负载从放大器获取最大功率。
1o o o L o L L o R I I I R R R R ==++，当o L R R >>时，负载从放大器获取较大电流。
1o o L o oL o L o L R I R R I U R R R R ==++，当o L R R <<时，负载从放大器获得较大电压。
(II) 教材图1-5是实际工程中测量放大器输出阻抗的原理图，试根据该图简单分析为什么电阻R L 的取值不能太大也不能太小。
答：若RL 取值过大，电流源的电流只有一小部分流经RL ，输出电流过小。
但若RL 过小，则通过RL 的电流即通过集电极端的电流过大，将会损坏三极管。
(III) 对于小信号放大器来说一般希望输出阻抗足够小，根据您所学的理论知识，分析有哪些方法可以减小教材图1-3中放大电路的输出阻抗。
答：交流输出阻抗：//o ce C C R r R R =≈，由于ce r 特别大，减小其并没有太大影响，主要可以适当减小C R 的电阻值。
6、 计算教材图1-3中各元件参数的理论值，其中已知：V CC =12V ，V i =5mV ，R L =3KΩ，R S =50Ω， T 为9013指标要求：A V >50，R i >1 KΩ，R O <3KΩ，f L <100Hz ，f H >100kHz （建议I C 取2mA ） 答：本实验所用的三极管9013是硅管，β=1571） 对于图1-3中的偏置电路，只有2R 支路中的电流1BQ I I 时，才能保证BQ V 恒定实现自动稳定工作点的作用，因此为了满足功能工作点需求，取125BQ I I =，3BQ V V = 2） BQ BECQ E V V I R -=,取C I =2mA3） 2115739.422525252BQ BQ BQBQCQV V V R K I I I β⨯=====Ω⨯取2R =10K12(123)10303CC BQ BQ V V R K V R --⨯≈==Ω4）30()()157(33)10100.04502626(1)300(1157)2C L C L u i beb CQ u R R R R A mV mV u r r I βββ⨯⨯==-=-=-=->++++2626300(1)300(1157)2354 2.3512i be CQ R r K K I β≈=++=++⨯=Ω=>//o o C C R r R R =≈,C R =3K符合指标要求。
30.71.152EQ BQ BEQE CQCQV V V R K I I --====,取1E R K = 其他参数:100W R K = ,'110R K =, 12,47C C u =, 100E C u =实验原理：静态工作点放大器的基本任务是不失真地放大信号。
由于它们的性能与静态工作点的位置及其稳定性直接相关，所以要使放大器能够正常工作，必须设置适合的静态工作点。
为了获得最大不失真的输出电压，静态工作点应该选在输出特性曲线上交流负载线中点附近。
放大器的主要性能指标有：1、电压增益，2、输入电阻，3、输出电阻，4、放大器的幅频特性。
实验内容：1、 研究静态工作点变化对放大器性能的影响（1） 调整R W ，使静态集电极电流为2mA ，测量静态时晶体管集电极-发射就之间电压（2） 在放大器输入端输入频率为f=1kHz 的正弦信号，调整信号源输出电压V S使Vi=5mV ，测量并记录Vs 、Vo 、Vo ’，并计入表中。
（3） 重新调整Rw 使Icq 为1mA ，重复上述测量，将测量结果计入表中。
2、 观察不同静态工作点对输出波形的影响。
（1） 增大Rw 阻值，观察输出电压波形是否出现截止失真。
（2） 减小Rw 阻值，观察输出波形是否出现饱和失真，描出失真波形 3、 测量放大器的最大不失真输出电压分别调节Rw 和Vs ，用示波器观察输出电压Vo 波形，使输出波形为最大不失真正弦波。
测量此时静态集电极电流Icq 和输出电压的峰峰值。
4、 测量放大器的幅频特性曲线调整Icq=2mA ，保持Vi=5mV 不变，改变信号频率，用逐点法测量不同频率下的Vo 值，作出幅频特性曲线，定出3dB 带宽BW一、 研究静态工作点变化对放大器性能的影响实验电路图如图所示：Ri=1kΩ，R2=10kΩ，R1’=10kΩ，R c=3kΩ，R E=1kΩ，R L=3kΩ。
静态工作点Icq（mA） 1 2测量值测量值理论值误差(%) 输入端接地Q BQ（V） 3.600 2.625 2.7 2.8 V CQ（V）8.990 5.225 6 12.9V EQ（V） 2.952 2.000 2 0输入信号Vi=5mVV S（mV） 6.700 6.900 7.09 2.7 V O(V) 0.505 0.950 1 5 V O’（V）0.240 0.497 0.5 0.6计算值V BEQ（V）0.632 0.630 0.7 9.9 V CEQ（V）7.732 4.100 4 2.5A V111 180 200 10Ri/ kΩ 3.04 2.400 2.393 0Ro/ kΩ 2.87 2.730 3 9从表中数据误差可看出，有几项的数据误差是比较大的，达到了10%+。
