建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

建筑制图与识图试卷及答案

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

(2020年整理)建筑制图与识图试卷及答案.pptx

2
A、墙承重式、框架结构 B、墙承重式
C、半框架结构，框架结构 D、墙承重式、框架结构、空间结构、
半框架结构
10、有一栋房屋在图上量得长度为 50cm，用的是 1:100 比例,其实际长度是( B ).
A、5m B、50m C、500m D、5000m
11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。 A、mm B、cm C、m D、km 12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。 A、mm B、cm C、m D、km
二、单选题 1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为（ A ）。
(A)
(B)
(C)
(D)
2．建筑的耐火等级可分为( B )级。
A、3
B、4
C、5
D、6
3、填充不得穿越尺寸数字，不可避免时。应该是（ A ）
A、图线断开
B、二者重合
C、省略标注
D、
前述均可
4、7-9层的住宅属于（ C ）
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢
筋至构件表面应有一定厚度的混凝土，这层混凝土称为混
凝土保护层
。
10、民用建筑一般由基础、墙和柱、楼板层和地坪层、楼梯、屋顶、门窗等六大部分组成。
1
11、混凝土是由水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。
5、指北针圆的直径宜为 24mm ，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。 8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

《建筑制图与识图》试题及答案1

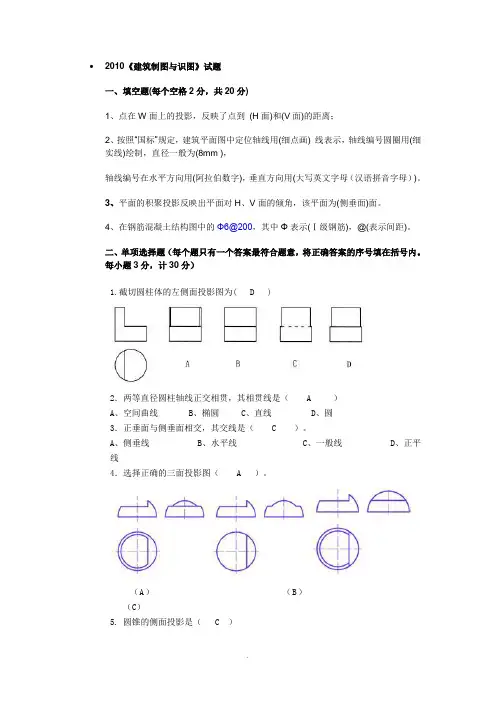

•2010《建筑制图与识图》试题一、填空题(每个空格2分，共20分)1、点在W面上的投影，反映了点到(H面)和(V面)的距离；2、按照“国标”规定，建筑平面图中定位轴线用(细点画) 线表示，轴线编号圆圈用(细实线)绘制，直径一般为(8mm )，轴线编号在水平方向用(阿拉伯数字)，垂直方向用(大写英文字母（汉语拼音字母）)。

3、平面的积聚投影反映出平面对H、V面的倾角，该平面为(侧垂面)面。

4、在钢筋混凝土结构图中的Φ6@200，其中Φ表示(Ⅰ级钢筋)，@(表示间距)。

二、单项选择题（每个题只有一个答案最符合题意，将正确答案的序号填在括号内。

每小题3分，计30分）1.截切圆柱体的左侧面投影图为( D )2．两等直径圆柱轴线正交相贯，其相贯线是（ A ）A、空间曲线B、椭圆C、直线D、圆3．正垂面与侧垂面相交，其交线是（ C ）。

A、侧垂线B、水平线C、一般线D、正平线4．选择正确的三面投影图（ A ）。

（A）（B）（C）5. 圆锥的侧面投影是（ C ）A、直角三角形B、圆形C、等腰三角形D、等腰直角三角形6. 平面截切立体时，平面与立体的交线称为（ C ）A、截平面B、截立体C、截交线D、立体在平面上的投影7. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（ A ）A、矩形B、椭圆C、圆形D、三角形8. 平面截切圆锥时，平面过锥顶，则则截交线为（ D ）A、矩形B、椭圆C、圆形D、三角形9. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（ D ）A、双曲线B、椭圆C、圆形D、抛物线10.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（ A ）A、圆形的最下面B、圆形的最上面C、圆形的最左边D、圆形的最右边三、判断题（判断下列各小题，正确的在题后括号内打“√”，错误打“Ⅹ”。

每小题2分，共10分）1、建筑平面图中，尺寸标注详细准确，一般采用三道尺寸线标注，其中，最内一道尺寸表示的是门窗洞口，窗间墙，门垛等细部的详细尺寸。

大学考试试卷《建筑制图与识图》及答案

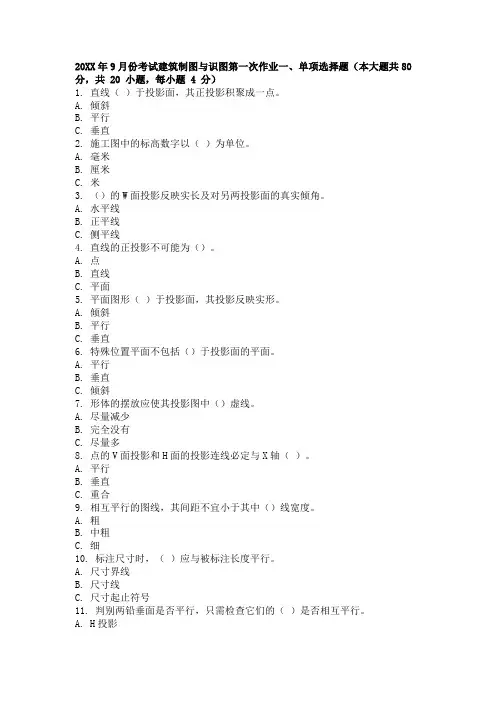

20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。

A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。

A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。

A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。

A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。

A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。

A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。

A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。

A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。

A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。

A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。

A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

《建筑制图与识图》试卷及答案

《建筑制图与识图》
一、识读下图，回答下列问题（每空2分，共60分）
(1)首层室内地面的标高为0.000m；基础垫层底面和上面标高分别为-1.200
和-1.100；
(2)垫层材料为C10素混凝土；垫层长*宽*厚=1700*1700*100mm；
(3)构件代号KJZ表示框架柱构件；
(4)J—1的长*宽*厚=_1500*1500*450；纵横向的钢筋配置为￠12@140；
￠12的钢筋总根数为22（24）根；每根钢筋的长度为1605mm；
(5)KJZ断面尺寸300*400；纵向受力钢筋的根数6根；直径分别为20mm
和16mm；级别为二级；箍筋间距分别为100_和150；
(6)J-1下部是桩构件；有4根；该构件的中心距J—1边缘尺寸300mm；
(7)通常梁、柱的混凝土保护层厚度为25mm；基础有垫层的混凝土保护层
厚度为35mm，无垫层的混凝土保护层厚度为_70mm；
(8)下面的建筑工程构件代号分别表示B板、L梁、YP雨篷、TL楼梯梁、
QL圈梁、GL过梁、GZ构造柱；
二、完成L---1的1—1和2--2断面图，L—1的断面尺寸为
200*400mm，要求标注尺寸、钢筋要表达清楚（共40分）
L--1。

建筑制图与识图考试题与答案

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）。

A、门窗的高度B、内墙位置C、地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（），图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C、序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、10B、7C、14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmB、20mmC、24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。

A、400mmB、200mmC、100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

A、三种B、二种C、四种D、一种正确答案：B17、建筑结构按层数来划分有底层结构、高层结构与（）。

建筑制图及识图测试题含答案

建筑制图及识图测试题含答案1、避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、10mmB、12mmC、14mmD、16mm答案：B2、尺寸标注时图样轮廓线可用作( )。

A、尺寸界线B、尺寸起止符号C、尺寸数字D、尺寸线答案：A3、施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速答案：A4、图样的比例,应为( )相对应的线性尺寸之比。

A、实物与图形B、图形与实物C、图形与建筑物D、模型与实物答案：B5、下列立面图的图名中错误的是( )A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图答案：A6、用一假想的平面剖切某形体得到的投影图称为( )A、正面图B、剖面图C、局部投影图D、断面图答案：B7、建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明答案：B8、在进行剖面图的处理时,若用一个剖切面不能将形体上需要表达的可用两个及以上相互平行的剖切平面,这样得到的剖面图称为( )。

A、全剖图B、阶梯剖面图C、局部剖面图D、半剖面图、答案：B9、比例宜注写在图名的( )。

A、左侧B、中间C、右侧D、下方答案：C10、某直线的水平面投影反映实长，该直线为( )。

A、水平线B、正平线C、铅垂线D、侧平线答案：A11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图答案：B12、7-9层的住宅属于( )A、低层B、多层C、中高层D、、高层答案：C13、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙答案：B14、下面形体三面投影图，其水平投影缺少( )线。

建筑制图及识图测试题及答案

建筑制图及识图测试题及答案1、球体直径的表示方法为( )。

A、“R”B、“Ф”C、“SR”D、“SФ”答案：D2、点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、积聚性B、同素性C、从属性D、定比性答案：C3、下列说法正确的是( )A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面投影相同，则这两个物体相同C、当两个物体的正面和侧面投影相同，则这两个物体相同D、当两个物体的正面和水平面投影相同，则这两个物体相同答案：A4、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是答案：C5、建筑物结构承重可分为( )。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构答案：D6、标题栏的位置一般在图幅的( )。

A、左上角B、左下角C、右上角D、右下角答案：D7、指北针圆的直径宜为( )用细实线绘制。

A、14mmB、18mmC、20mmD、24mm答案：D8、垂直于水平面的线叫做( )。

A、正平线B、铅垂线C、水垂线D、正垂线答案：B9、填充不得穿越尺寸数字，不可避免时。

应该是( )A、图线断开B、二者重合C、省略标注D、前述均可答案：A10、给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以答案：A11、照明配电箱代号为( )A、APB、ALC、AND、AM答案：B12、工程上常用的四种投影是多面正投影、轴测投影、透视投影和标高投影,其中标高投影属于( )A、中心投影B、斜投影C、多面投影D、正投影答案：D13、“φ8@200”没能表达出这种钢筋的( )。

A、. 弯钩形状B、. 级别C、. 直径D、. 间距答案：A14、φL表示( )。

A、Ⅰ级光圆钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级螺纹钢筋答案：B15、在三投影面体系中Z轴方向的尺寸反映物体的( )A、长度B、宽度C、高度D、不确定答案：C16、平行于正投影坐标轴（y轴）的直线是( )。

建筑制图及识图模考试题(含参考答案)

建筑制图及识图模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.平行于H投影面的平面在V和W投影面上的投影为( )。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D2.己知点A(10,0,0)和点B(10,0,10),以下关于点A和点8的相对位置正确的是( )。

A、点B在点A的前面B、点B在点A的正上方C、点A在点8的正下方D、点A在点8前面正确答案：C3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mmC、10mD、10km正确答案：C4.给水排水工程图“——W——”表示( ).A、废水管B、污水管C、生活水管D、热水给水管正确答案：B5.某三边形图形与V面倾斜，该平面的V面投影为( )。

A、平面的相似形B、平面的类似形C、一直线D、平面的实形正确答案：B6.建筑物结构承重可分为( )。

A、墙承重式、框架结构、空间结构、半框架结构B、半框架结构，框架结构C、墙承重式D、墙承重式、框架结构正确答案：A7.关于标高，下列( )的说法是错误的。

A、正标高应注“＋”B、正标高不注“＋”C、零标高应注“±”D、负标高应注“－”正确答案：B8.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A9.对于风向频率玫瑰图说法错误的是( )。

A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案：A10.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A11.房屋建筑的各种视图主要是采用( )绘制的。

大学考试试卷《建筑制图与识图》及答案

20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。

A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。

A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。

A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。

A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。

A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。

A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。

A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。

A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。

A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。

A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。

A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。

12. 建筑立面图通常表示建筑物的_________面。

13. 建筑剖面图通常表示建筑物的_________面。

14. 建筑制图中，尺寸标注应包括_________、_________和_________。

15. 建筑制图中，图例是用来表示_________的。

16. 建筑制图中，比例尺的作用是_________。

建筑制图与识图试题及答案
