端子拉力测试标准一、引言。
端子拉力测试是一项非常重要的测试工作，它可以帮助我们评估端子在受到拉力作用时的稳定性和可靠性。
在实际工程中，端子连接是非常常见的，比如电子设备中的连接器、插座等，它们都需要经受一定的拉力，因此对端子的拉力测试就显得尤为重要。
二、测试标准。
1. ASTM B557-15。
ASTM B557-15是美国材料和试验协会发布的标准，它规定了金属材料的拉伸测试方法。
在端子拉力测试中，我们可以参考这一标准，根据其要求进行测试。
该标准包括了测试设备的要求、试样的准备、测试方法等内容，可以为我们提供一个详细的测试流程。
2. IEC 60352-4。
IEC 60352-4是国际电工委员会发布的标准，它主要针对焊接连接器的要求进行了规定。
在端子拉力测试中，我们也可以参考这一标准，尤其是其中关于焊接连接器的部分内容，可以为我们提供一些有益的参考。
3. GB/T 2423.10-2008。
GB/T 2423.10-2008是中国国家标准，它规定了电工电子产品环境试验的试验方法。
在端子拉力测试中，我们也可以参考这一标准，尤其是其中关于电子产品连接器的部分内容，可以为我们提供一些在实际测试中需要注意的事项。
三、测试流程。
1. 准备工作。
在进行端子拉力测试之前，首先需要准备好测试设备，包括拉力测试机、夹具等。
同时，还需要准备好测试样品，确保样品的准备符合相应的标准要求。
2. 测试方法。
将测试样品固定在拉力测试机上，并根据相关标准的要求进行测试。
在测试过程中，需要记录下拉力与位移的变化曲线，以便后续的数据分析。
3. 数据分析。
对测试得到的数据进行分析，根据相关标准的要求，评估端子在受到拉力作用时的稳定性和可靠性。
同时，还需要对测试过程中出现的异常情况进行分析，并提出相应的改进措施。
四、测试结果。
根据测试得到的数据和分析结果，我们可以评估端子在受到拉力作用时的性能表现。
如果测试结果符合相关标准的要求，那么端子在实际工程中的应用是可靠的；如果测试结果不符合要求，那么就需要对端子的设计和制造进行改进。
端子拉力测试标准
≥6㎏ ≥3㎏ ≥4㎏ ≥6㎏ ≥9㎏ ≥3㎏ ≥2.5㎏ ≥3㎏ ≥4㎏ ≥0.8㎏ ≥1.5㎏ ≥2.5㎏ ≥3㎏ ≥0.8㎏ ≥1.5㎏ ≥2.5㎏ ≥0.5㎏ ≥0.8㎏ ≥1.5㎏ ≥0.5㎏ ≥0.8㎏ ≥1.5㎏ ≥6㎏ ≥9㎏ ≥12㎏ ≥4㎏ ≥9㎏ ≥4㎏
≥6㎏
1.本规范以JIS C5402 6.8标准为依据,类似端子型号按此规范执行.
深圳市富宏康科技有限公司
端子压接拉力检验标准
标准编号 文件编号
产品的检测和监 FHK-PQ-0045
版号
Ａ
拟制人及日期 刘松林 2013/7.30 审核人及日期
序号
端子型号
适用线材
AWG
RV
抗拉强度 单位： ㎏
22#
6.3直插（250直）列
20#
1
如：端子FDNF1-250红 /FDNF2-250兰
≥4㎏ ≥6㎏ ≥9㎏ ≥12㎏ ≥20㎏ ≥27㎏ ≥9㎏ ≥12㎏ ≥20㎏ ≥4㎏ ≥6㎏ ≥9㎏ ≥12㎏
4.2 UVS14/RVS2-4
22# 20# 18#
插针 列如：
24#
5
E15008/E1008/CT20751
22#
0.2mm² 0.3mm² 0.5mm² 0.75mm² 0.2mm² 0.3mm²
28#
0.5mm² 0.2mm² 0.3mm² 0.5mm² 0.75mm² 28AWG并压5263 0.15mm² 0.2mm² 0.3mm² 0.05 0.1mm² 0.15mm² 0.2mm² 0.05 0.1mm² 0.15mm² 0.032mm² 0.05 0.1mm² 0.032mm² 0.05 0.1mm² 0.5mm² 0.75mm² 1.5mm² 0.75mm²（并） 1.5mm² 0.3mm²
端子拉力标准
核准审核制作钟菊兰0范围:此规范适用于各类端子压着检验.权责:制造部：依此规范进行生产.品保部：负责依此规范进行检验.定义:无.0内容:端子正确铆压标准：端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可.端子的内模压着导体后外露部分须超过~1mm。
正确铆压见: 如附图一.端子不良铆压标准：绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
尾料切断部分，所剩下之料头超过1mm. 如附图四。
端子内模有导体外露（分叉）. 如附图五。
导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
端子内模导体压着高度测量方式：如附图九端子外模绝缘外被压着检验方式:导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.端子内模导体拉力测试及检验方式：如附图十一.测试长度以150mm左右为标准脱去外被20mm左右。
以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合端子铆压后高度及拉力必须符合要求标准.详细见附件一:端子铆压规格一览表.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。

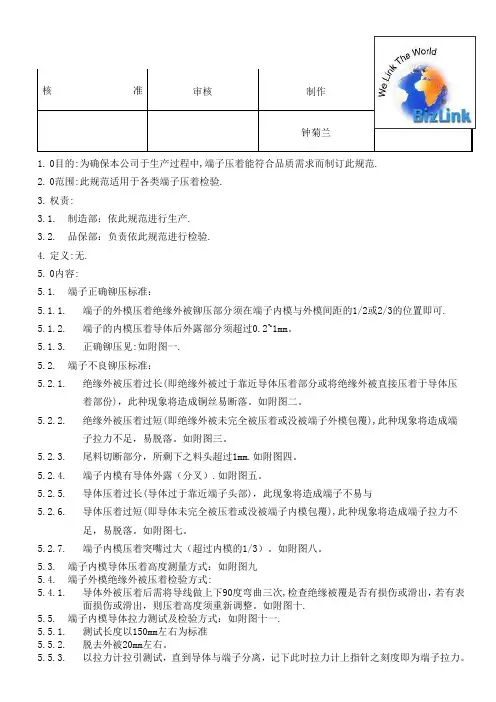

端子拉力标准
核准审核制作钟菊兰1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3.正确铆压见:如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm.如附图四。
5.2.4.端子内模有导体外露（分叉）.如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。

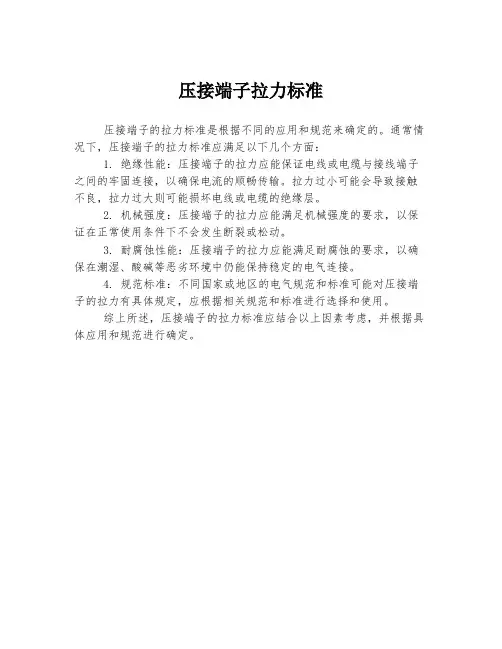

压接端子拉力标准
压接端子拉力标准
压接端子的拉力标准是根据不同的应用和规范来确定的。
通常情况下，压接端子的拉力标准应满足以下几个方面：
1. 绝缘性能：压接端子的拉力应能保证电线或电缆与接线端子之间的牢固连接，以确保电流的顺畅传输。
拉力过小可能会导致接触不良，拉力过大则可能损坏电线或电缆的绝缘层。
2. 机械强度：压接端子的拉力应能满足机械强度的要求，以保证在正常使用条件下不会发生断裂或松动。
3. 耐腐蚀性能：压接端子的拉力应能满足耐腐蚀的要求，以确保在潮湿、酸碱等恶劣环境中仍能保持稳定的电气连接。
4. 规范标准：不同国家或地区的电气规范和标准可能对压接端子的拉力有具体规定，应根据相关规范和标准进行选择和使用。
综上所述，压接端子的拉力标准应结合以上因素考虑，并根据具体应用和规范进行确定。
接线端子拉力检验规范标准
文件名称：接线端子拉力检验规
受控状态：
生效日期：
1 目的
建立规的连接线缆压接FOT端子或FUT端子检验规，以此作为半成品、成品的检验依据。
2 适用围
本规适用于首末件、制程、成品、出厂检验的工作。
3 抽样方式
抽取模具的更换时所产生的首件样品。
4检验项目
拉力测试 5 检验工具
数显式推拉力计HF-1000 6 测试
测试样品须做好标识，注明：1为首件、2为末件、测试时间。
6.1测试前，必须检查端子压接外观是否良好,是否有破裂,飞丝等不良現象; 6.2选择合适的测试用接头夹具安装到推拉力计上；
6.3将推拉力计安装于测试台上进行测试，测试时必须使被测试力和推拉力计的拉成一直线，以便测得准确的数据
6.4将接线端子一端电线部分放入夹具的夹口中，旋转手柄夹稳电线部分 6.5将接线端子的压接端与推拉力计的接头夹具相连。
6.6 打开推拉力计，待显示屏显示为零后，旋动拉力手柄，读取数据。
6.7 拉力不能超过标准的10%。
7 端子与电缆线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不
固定手柄
推拉力计显示面板压接端
夹具
推拉力计夹具拉力手柄测试样品
小于附表的规定
附表、端子拉力测试标准( TB.T 1507-93)
8注意事项
8.1 切勿超载使用，推拉力计的额定负荷为1000N；
8.2样品存放时间为24小时；
8.3 注意日常的保养，保持仪器设备的清洁；
8.4 出现故障时请及时上报主管处理，严禁擅自拆卸、修理；
接线端子拉力测试记录表文件编号：OCBG-ZZ-011 V02。
端子拉力测试标准(终审稿)
端子拉力测试标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-端子拉力测试标准参照JST的序号端子型号适用线材压接高度单位:mm抗拉强度单位：N开口长度单位：mmAWGSA（mm）16.3直插（250直）22#0.331.25±0.0545N以上620#0.51.35±0.0573N以上18#0.811.40±0.0591N以上16#1.321.65±0.05136N以上14#2.081.70±0.05270N以上26.3旗形（250旗）18#0.811.30±0.0582N以上516#1.321.40±0.05133N以上14#2.081.55±0.05194N以上34.8直插（187直）22#0.331.10±0.0545N以上520#0.51.15±0.0573N以上18#0.811.25±0.0591N以上16#1.321.30±0.05136N以上44.8旗形（187旗）20#0.50.95±0.0561N以上4.218#0.811.00±0.0582N以上16#1.321.10±0.05133N以上54.2o型（SRA）24#0.210.85±0.0520N以上5.522#0.330.90±0.0539N以上20#0.51.65±0.0561N以上18#0.811.70±0.0582N以上16#1.251.75±0.05133N以上14#21.80±0.05194N以上64.2u型（SAA）20#0.51.60±0.0561N以上5.518#0.811.65±0.0582N以上16#1.251.70±0.05133N以上14#21.75±0.05194N以上73.96间距22#0.331.05±0.0545N以上420#0.51.10±0.0565N以上18#0.811.15±0.0580N以上82.5mm间距（XH）28#0.080.60±0.0510N以上326#0.130.65±0.0520N以上24#0.210.70±0.0530N以上22#0.830.75±0.0540N以上92mm间距（PH）28#0.080.50±0.0510N以上2.526#0.130.55±0.0520N以上24#0.210.60±0.0530N以上备注：类似端子型号按此规范执行。
端子拉力测试标准(国标)
端子拉力测试标准(国标)
端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
表2 拉力值
什么是AWG？
AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。
CANARE公司使用的导体线号如下表所示。
另外，线号越大说明导体的横截面积越小。
AWG 导体横截面积(mm2)
13 2.81
14 2.18
15 1.75
16 1.27
18 1.00
20 0.51,0.56
22 0.34,0.37,0.39
23 0.29,0.30,0.31
24 0.20,0.22,0.23
25 0.18
26 0.14,0.15 28 0.08,0.09 31 0.04
双绞线
100欧姆屏蔽电缆
5类4对24AWG 100欧
5类4对26AWG 屏蔽软线
100欧姆非屏蔽电缆
6类4对23AWG的UTP或SCTP
超5类4对24AWG非屏蔽电缆
5类
4对24AWG
4对24AWG非屏蔽软线
25对24AWG非屏蔽软线
4类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
3类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
双体电缆
24AWG非屏蔽4/4对
24AWG非屏蔽/屏蔽4/4对
24/22AWG非屏蔽/屏蔽 4/2对
24AWG非屏蔽2/2对
150欧姆屏蔽电缆
1A型
6A型
9A型。
端子拉力测试国际标准单位
端子拉力测试国际标准单位
在端子拉力测试（Terminal Pull Test）中，常用的国际标准单位是牛顿（Newton）。
拉力测试用于测定电气连接器端子（如插头、插座等）与导线的连接牢固性，以确保连接的可靠性和性能。
在拉力测试中，端子连接部分受到一定的牵拉力，然后测定在何种牵拉力下连接是否能够保持稳定。
测试结果以牛顿（N）为单位表示连接的牵拉强度。
具体的国际标准和测试方法可能会因行业和应用而异。
在电气和电子领域，一些标准组织（如IEC、UL等）发布了相关的测试标准，这些标准通常详细描述了测试装置、测试参数、测试过程以及评估标准。
因此，进行端子拉力测试时，建议参考相应的行业标准以确保测试的准确性和可比性。
接线端子拉力国际标准
50
80
100
150
200
270
450
500ቤተ መጻሕፍቲ ባይዱ
1500
1900
2200
≥～
2700
采用刺破连接方法时应符合下列要求：
1. 电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。
2 .与电线连接应牢固，在规定的拉力下不应损伤和脱开。电线拉力值应不小于50N。
322与电线连接应牢固在规定的拉力下不应损伤和脱开其拉力值应不小于表2的规定
接线端子拉力国际标准
接线端子拉力国际测试标准
发布者：admin发布时间：2010-12-06 10:16:35阅读：322次
与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
导体截面积,mm2
拉力,N
端子拉力标准
1欢迎下载1. 0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2. 0范围:此规范适用于各类端子压着检验.3. 权责:3.1. 制造部：依此规范进行生产. 3.2. 品保部：负责依此规范进行检验.4. 定义:无.5. 0内容:5.1. 端子正确铆压标准： 5.1.1. 端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2. 端子的内模压着导体后外露部分须超过0.2~1mm 。
5.1.3.正确铆压见: 如附图一.5.2. 端子不良铆压标准： 5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3. 尾料切断部分，所剩下之料头超过1mm. 如附图四。
5.2.4. 端子内模有导体外露（分叉）. 如附图五。
5.2.5. 导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3. 端子内模导体压着高度测量方式：如附图九 5.4. 端子外模绝缘外被压着检验方式:5.4.1. 导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5. 端子内模导体拉力测试及检验方式：如附图十一. 5.5.1. 测试长度以150mm 左右为标准 5.5.2. 脱去外被20mm 左右。
5.5.3. 以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4. 若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.5.5.5. 拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。
接线端子拉力国际标准
100
150
200
270
450
500
1500
1900
2200
≥～
2700
采用刺破连接方法时应符合下列要求：
1. 电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。
2 .与电线连接应牢固，在规定的拉力下不应损伤和脱开。电线拉力值应不小于50N。
与电线连接应牢固在规定的拉力下不应损伤和脱开其拉力值应不小于表2的规定
接线端子拉力国际标准
接线端子拉力国际测试标准
发布者：admin发布时间：2010-12-06 10:16:35阅读：322次
与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
导体截面积,mm2
拉力,N
50
●出自上海有乐电气有限公司
端子拉力标准
1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3.正确铆压见: 如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。
5.2.4.端子内模有导体外露（分叉）. 如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.15.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。
端子拉力标准
1.0目的：为确保本公司于生产过程中，端子压着能符合品质需求而制订此规范•2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容：5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可.5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm5.1.3.正确铆压见：如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长（即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份），此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短（即绝缘外被未完全被压着或没被端子外模包覆）,此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm.如附图四。
5.2.4.端子内模有导体外露（分叉）.如附图五。
5.2.5.导体压着过长（导体过于靠近端子头部），此现象将造成端子不易与5.2.6.导体压着过短（即导体未完全被压着或没被端子内模包覆）,此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3 ）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式：5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150m左右为标准5.5.2.脱去外被20m左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低，则必须重新将端子内模高度调高；若导体七股芯线无一股芯线留在内模中，则必须重新将端子内模高度调低.(除铆压双并线端子外)5.56 双并线合铆压在一端子时，端子内模时不得有芯线导体外露•双并线之拉力在拉力规格范围内即可,不要求符合壬了5.6. 端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一：端子铆压规格一览表.5.6.2.若端子为新端子(第一次生产)暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求(按线号规格核对拉力要求)而作为最终判定的依据。
端子拉力标准
核准审核制作钟菊兰1.0目的：为确保本公司于生产过程中，端子压着能符合品质需求而制订此规范。
2.0范围:此规范适用于各类端子压着检验。
3.权责：3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验。
4.定义：无.5.0内容：5.1.端子正确铆压标准:5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2～1mm。
5.1.3.正确铆压见: 如附图一。
5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长（即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份），此种现象将造成铜丝易断落。
如附图二.5.2.2.绝缘外被压着过短（即绝缘外被未完全被压着或没被端子外模包覆），此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm。
如附图四.5.2.4.端子内模有导体外露（分叉）. 如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短（即导体未完全被压着或没被端子内模包覆）,此种现象将造成端子拉力不足，易脱落.如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次，检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一。
5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的，测量端子拉力时先去除外皮后再测量.15.5.5.拉力测试后应检验端子拉出后的状况，若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中，则必须重新将端子内模高度调低。
线材与端子间拉力标准测试方法
线材与端子间拉力标准测试方法今天咱们来唠唠线材与端子间拉力标准的测试方法呀。
一、测试前的准备。
咱得先找个合适的工具，那就是拉力测试仪啦。
这就像我们做菜得先有锅一样重要呢。
然后呢，要确保测试的环境相对稳定，别在那种风一吹东西就晃悠的地方测试哦。
再说说线材和端子，要保证它们是正常的、没有损坏的。
要是线材本身就有裂口，或者端子已经变形了，那测试出来的结果肯定不准呀，就像一个人带病参加比赛，成绩肯定不能代表真实水平嘛。
二、测试过程。
把线材和端子连接好，就像给它们牵上手一样。
然后把拉力测试仪的夹具轻轻夹住线材，可别夹得太紧把线材夹坏了，那可就成了“暴力测试”啦。
开始慢慢施加拉力，这个速度要均匀，就像我们慢慢走路一样，不能突然跑起来。
一边拉一边看着测试仪上的数值，这个数值就是拉力的大小啦。
三、拉力标准。
不同的线材和端子组合是有不同的拉力标准的哦。
一般来说，生产厂家会给出一个参考值。
如果测试出来的拉力值小于这个参考值，那就可能存在连接不牢固的问题啦。
这就好比两个人牵手，轻轻一拉就松开了，那肯定关系不太紧密嘛。
要是拉力值太大，把端子或者线材拉坏了，那也不行哦。
这就像用力过猛把东西扯断了一样，是不符合要求的。
四、测试后的检查。
测试完了可别就拍拍屁股走人啦。
要仔细检查一下线材和端子，看看有没有变形、损坏之类的情况。
如果有，那这个测试结果可能就得重新考虑了。
宝子们，线材与端子间拉力标准测试其实不难，只要我们按照这些小步骤，细心一点，就能得到比较准确的结果啦。
这样就能保证我们的产品质量，让我们的小物件都能稳稳当当的工作呢。
