光纤熔接过程现用图解
光纤熔接图
1、光纖熔接需用到的工具2.先將光纖穿過光纖收容箱3、光纖熔接的准備工作步驟一：剝光纖加固鋼絲 (約剝1米長)步驟二：2步驟三：3步驟四：剝光纖外皮(約剝1米長)步驟五：剝光纖金屬保護層 (用美工刀輕刻)步驟6：輕拆光纖讓金屬保護層斷裂(注彎曲角度不能大於45度)步驟7： (用美工刀在四周輕刻，不要太用力以免損傷光纖。
)步驟8：輕拆光纖讓塑膠保護管斷裂(注彎曲角度不能大於45度)步驟9：9步驟十：用較好紙巾沾酒精步驟11：清潔每一小根光纖步驟12：套光纖熱縮套管下圖是光纖熱縮套管步驟13：剝光纖絕緣層步驟14：用沾酒精紙巾將光纖擦試幹淨步驟15：用光纖切割器斬切光纖 (斬切長度要適中)步驟16：將斬好的光纖放到光纖熔接機的一側(如下圖最好)步驟17：固定好光纖步驟18、光纖跳線的加工，當中剪斷分開(兩頭圓口)。
19剪光纖跳線石棉保護層 (要用石英剪刀)步驟20：剝好的跳線內絕緣層與外保護層之間長度至少20cm步驟21：用沾酒精紙巾將光纖擦試幹淨步驟22：用光纖切割器斬切光纖跳線 (斬切長度要適中)步驟23：將斬好的光纖跳線放到光纖熔接機的另一側(注：兩光纖盡量對齊)步驟24：固定光纖跳線步驟25：按“SET”鍵開始熔接光纖步驟26：光纖 X、Y 軸自動調節步驟27：熔接結束觀察損耗值若熔接不成功會告知原因步驟28：用光纖熱縮套管完全套住剝掉絕綠層部份(剝光纖時要控制好長度)步驟29：將套好熱縮套管的光纖放到加熱器中步驟30：按“HEAT”鍵加熱步驟31：取出已加熱好的光纖上述項是焊一芯光纖步驟，重複至其他熔接完成。
步驟32：取出已加熱好的光纖將熔接好的光纖裝入光纖收容箱步驟33：取出已加熱好的光纖將光纖盤好並用封箱膠紙固定步驟34：取出已加熱好的光纖固定好盤光纖並將光纖接頭接入光纖耦合器步驟35：取出已加熱好的光纖固定光纖收容箱步驟36：取出已加熱好的光纖跳線的另一頭(方口)接SWITCH HUB光纖模組。
图文讲解光纤熔接全过程,弱电人不学也要看看
图文讲解光纤熔接全过程，弱电人不学也要看看1光纤熔接需用到的工具2将光纤穿过光纤收容箱或光纤配线架3光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。

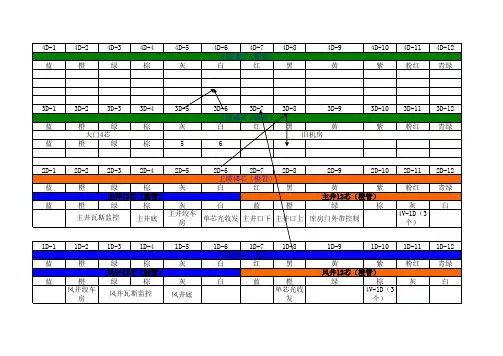

光纤熔接示意图
2D-6 2D-7 2D-8 主缆48芯（橙管） 白 红 黑
2D-9
2D-10
2D-11 粉红 灰 4V-1D（3个） 1D-11
2D-12 青绿 白
1D-1 蓝 蓝
1D-12 青绿 白
绿 棕 灰 风井12芯（蓝管） 绿 棕 灰 风井瓦斯监控 风井底
黄 紫 粉红Biblioteka 风井12芯（橙管） 绿 棕 灰 4V-1D（3个）
4D-1 蓝
4D-2 橙
4D-3 绿
4D-4 棕
4D-5 灰
4D-6 4D-7 4D-8 主缆48芯（棕管） 白 红 黑
4D-9 黄
4D-10 紫
4D-11 粉红
4D-12 青绿
3D-1 蓝 蓝
3D-2 橙
3D-3 绿
3D-4 棕 棕
3D-5 灰 5
3D-6 3D-7 3D-8 主缆48芯（绿管） 白 红 黑 旧机房 6
3D-9 黄
3D-10 紫
3D-11 粉红
3D-12 青绿
大门4芯 橙 绿
2D-1 蓝 蓝
2D-2 橙
2D-3
2D-4
2D-5
绿 棕 灰 黄 紫 主井12芯（蓝管） 主井12芯（橙管） 橙 绿 棕 灰 白 蓝 橙 绿 棕 主井瓦斯监控 主井底 主井绞车房 单芯光收发 主井口下 主井口上 库房门外带控制 1D-2 橙 橙 风井绞车房 1D-3 1D-4 1D-5 1D-6 1D-7 1D-8 主缆48芯（蓝管） 白 红 黑 白 蓝 橙 单芯光收发 1D-9 1D-10
光纤熔接过程图解之欧阳道创编
光纤熔接过程图解时间：2021.03.06 创作：欧阳道第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接过程图解
光纤熔接过程图解第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光缆成端熔接操作步骤(图文)
光缆成端熔接操作步骤（图文）步骤1：剥光纤加固钢丝（约剥1米长）▲剥光纤加固钢丝示意图一▲剥光纤加固钢丝示意图二▲剥光纤加固钢丝示意图三▲剥光纤加固钢丝示意图四步骤2：剥光纤金属保护层（用美工刀轻刻）▲剥光纤金属保护层示意图步骤3：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）▲轻拆光纤使金属保护层断裂示意图步骤4：用美工刀在四周轻刻，不要太用力以免损伤光纤▲美工刀轻刻光纤塑料保护管示意图步骤5：轻拆光纤让塑料保护管断裂（注弯曲角度不能大于45度）▲轻拆光纤使塑料保护管断裂示意图一▲轻拆光纤使塑料保护管断裂示意图二步骤6：用纱布或棉花沾酒精▲轻拆光纤使塑料保护管断裂示意图步骤7：用酒精清洁每一小根光纤▲用酒精清洁光纤示意图步骤8：套光纤热缩套管▲套光纤热缩套管示意图▲光纤热缩套管步骤9：剥光纤绝缘层▲剥光纤绝缘层示意图步骤10：用沾酒精纱布将光纤擦试干净▲用酒精清洁裸纤示意图步骤11：用光纤切割刀斩切光纤（斩切长度要适中）▲光纤切割示意图步骤12：将切好的光纤放到光纤熔接机的一侧▲放置光纤到熔接机示意图步骤13：在熔接机上固定好光纤▲在熔接机上固定光纤示意图步骤14：光纤跳线的加工，当中剪断分开（两头圆口）▲光纤跳线步骤15：剪开光纤跳线石棉保护层（要用石英剪刀）▲剪开光纤跳线石棉保护层示意图步骤16：剥好的跳线内绝缘层与外保护层之间长度至少20cm▲剥好的跳线内绝缘层与外保护层步骤17：用沾酒精纱布将光纤擦试干净▲用沾酒精纱布清洁光纤跳线示意图步骤18：用光纤切割刀斩切光纤跳线（斩切长度要适中）▲用切割刀切割光纤跳线示意图步骤19：将斩好的光纤跳线放到光纤熔接机的另一侧（注：两光纤尽量对齐）▲切好的光纤跳线放到光纤熔接机的另一侧示意图步骤20：固定光纤跳线▲固定光纤跳线示意图步骤21：按“SET”键开始熔接光纤▲熔接光纤示意图步骤22：光纤熔接机X、Y轴自动调节▲光纤熔接机X、Y轴自动调节示意图步骤23：熔接结束，观察损耗值，若熔接不成功会告知原因▲熔接结束并观察熔接器显示屏示意图步骤24：用光纤热缩套管完全套住剥掉绝缘线层部份（剥光纤时要控制好长度）▲光纤热缩套管完全套住剥掉绝缘线层的光纤示意图步骤25：将套好热缩套管的光纤放到加热器中▲套好热缩套管的光纤放到加热器中示意图步骤26：按“HEAT”键加热▲加热光纤示意图步骤27：取出已加热好的光纤▲取出加热好的光纤示意图步骤28：取出已加热好的光纤，将熔接好的光纤装入光纤收容箱▲熔接好的光纤装入光纤收容箱示意图步骤29：取出已加热好的光纤将光纤盘好并用封箱胶纸固定▲盘好光纤并用封箱胶纸固定示意图步骤30：取出已加热好的光纤，固定盘好的光纤并将光纤接头接入光纤耦合器▲光纤接头接入光纤耦合器示意图步骤31：取出已加热好的光纤固定光纤收容箱▲光纤固定在光纤收容箱示意图步骤32：取出已加热好的光纤跳线的另一头（方口）接SWITCH HUB 光纤模块▲光纤跳线的另一头（方口）接SWITCH HUB光纤模块示意图。
光纤熔接过程图解讲解学习
光纤熔接过程图解光纤熔接过程图解第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接教程课件
光纤熔接教程(图文指导)1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架；3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；步骤2：步骤3：步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度)步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤(斩切长度要适中)步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
熔接光纤的详细步骤
光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。
那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。
光纤熔接需用到的工具图文讲解光纤熔接全过程，弱电人不学也要看看将光纤穿过光纤收容箱或光纤配线架图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）图文讲解光纤熔接全过程，弱电人不学也要看看步骤2：图文讲解光纤熔接全过程，弱电人不学也要看看步骤3：图文讲解光纤熔接全过程，弱电人不学也要看看步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤5：剥光纤金属保护层（用美工刀轻刻）图文讲解光纤熔接全过程，弱电人不学也要看看步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤9：图文讲解光纤熔接全过程，弱电人不学也要看看步骤10：用较好纸巾或脱脂棉花沾酒精图文讲解光纤熔接全过程，弱电人不学也要看看步骤11：清洁每一小根光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤12：套光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看下图是光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看步骤13：剥光纤绝缘层图文讲解光纤熔接全过程，弱电人不学也要看看步骤14：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤15：用光纤切割器斩切光纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）图文讲解光纤熔接全过程，弱电人不学也要看看步骤17：固定好光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层图文讲解光纤熔接全过程，弱电人不学也要看看步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm图文讲解光纤熔接全过程，弱电人不学也要看看步骤21：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤22：用光纤切割器斩切尾纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）图文讲解光纤熔接全过程，弱电人不学也要看看步骤24：固定光纤跳线图文讲解光纤熔接全过程，弱电人不学也要看看步骤25：按“SET”键开始熔接光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤26：光纤X、Y 轴自动调节图文讲解光纤熔接全过程，弱电人不学也要看看步骤27：熔接结束观察损耗值若熔接不成功会告知塬因图文讲解光纤熔接全过程，弱电人不学也要看看步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤29：将套好热缩套管的光纤放到加热器中图文讲解光纤熔接全过程，弱电人不学也要看看步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）图文讲解光纤熔接全过程，弱电人不学也要看看步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内图文讲解光纤熔接全过程，弱电人不学也要看看步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内图文讲解光纤熔接全过程，弱电人不学也要看看步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器图文讲解光纤熔接全过程，弱电人不学也要看看步骤35：光纤配线架安装完成后开始跳纤给设备使用图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
图文讲解光纤熔接全过程
1 光纤熔接需用到的工具2 将光纤穿过光纤收容箱或光纤配线架3 光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm 步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
一建【通信】37、光纤熔接过程图解
步骤8：轻拆光纤让塑料保护管断裂(注弯曲角度不能大于45度)
步骤9：9
步骤十： 用较好纸巾沾酒精
步骤11： 清洁每一小根光纤
步骤12：套光纤热缩套管
下图是光纤热缩套管
步骤13：剥光纤绝缘层
பைடு நூலகம்
步骤14：用沾酒精纸巾将光纤擦试干净
步骤15：用光纤切割器斩切光纤 (斩切长度要适中)
步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)
光纤熔接的过程
1、光纤熔接需用到的工具
2.先将光纤穿过光纤收容箱
3、光纤熔接的准备工作 步骤一：剥光纤加固钢丝 (约剥1米长)
步骤二：2
步骤三：3
步骤四：剥光纤外皮(约剥1米长)
步骤五：剥光纤金属保护层 (用美工刀轻刻)
步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)
步骤7： (用美工刀在四周轻刻，不要太用力以免损伤光纤。)
步骤31：取出已加热好的光纤 上述项是焊一芯光纤步骤，重复至其它熔接完成。
步骤32：取出已加热好的光纤将熔接好的光纤装入光纤收容箱
步骤33：取出已加热好的光纤将光纤盘好并用封箱胶纸固定
步骤34：取出已加热好的光纤固定好盘光纤并将光纤接头接入光纤耦合器
步骤35：取出已加热好的光纤固定光纤收容箱
步骤36：取出已加热好的光纤跳线的另一头(方口)接SWITCH HUB光纤模块
步骤24：固定光纤跳线
步骤25：按“SET”键开始熔接光纤
步骤26：光纤 X、Y 轴自动调节
步骤27：熔接结束观察损耗值若熔接不成功会告知原因
步骤28：用光纤热缩套管完全套住剥掉绝綠层部份(剥光纤时要控制好长度)
步骤29： 将套好热缩套管的光纤放到加热器中
光纤熔接流程图
光纤熔接流程图1、光纤熔接需用到的工具2.先将光纤穿过光纤收容箱3、光纤熔接的准备工作步骤一：剥光纤加固钢丝 (约剥1米长)步骤二：2 步骤三：3 步骤四：剥光纤外皮(约剥1米长) 步骤五：剥光纤金属保护层 (用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)步骤7： (用美工刀在四周轻刻，不要太用力以免损伤光纤。
) 步骤8：轻拆光纤让塑料保护管断裂(注弯曲角度不能大于45度)步骤9：9 步骤十：用较好纸巾沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤 (斩切长度要适中) 步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好) 步骤17：固定好光纤步骤18、光纤跳线的加工，当中剪断分开(两头圆口)。
19剪光纤跳线石棉保护层 (要用石英剪刀)步骤20：剥好的跳线内绝缘层与外保护层之间长度至少20cm 步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切光纤跳线 (斩切长度要适中) 步骤23：将斩好的光纤跳线放到光纤熔接机的另一侧(注：两光纤尽量对齐) 步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知原因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度) 步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤上述项是焊一芯光纤步骤，重复至其他熔接完成。
光纤熔接过程图解之欧阳歌谷创作
光纤熔接过程图解欧阳歌谷（2021.02.01）第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接过程图解之欧阳文创编
光纤熔接过程图解时间：2021.03.12 创作：欧阳文第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y 手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤熔接过程图解
第一步：准备工作
光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）
光纤热缩套管
光纤熔接器
第二步：安装工作
一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱
第三步：去皮工作
首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮
接着使用美工刀将光纤的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览
第四步：清洁工作
不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）
清洁光纤
第五步：套接工作
清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接
第六步：熔接工作
光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質
垂直切割切割器
将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）
熔接准备
然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作
熔接完成–誤差0.00dB
第七步：包装工作
熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
最后还需要把熔接好的光纤放置固定在光纤收容箱中。
光纤包装
第八步：光纖轉接箱內部配線盤
第九步：訊號品質測量儀
总结：
光纤连接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。
再此介绍熔接的全过程仅仅希望对各位读者今后的工作学习有所帮助，也
算是丰富大家的见识和阅历了。
