2017年非金属膨胀节最新技术 资料

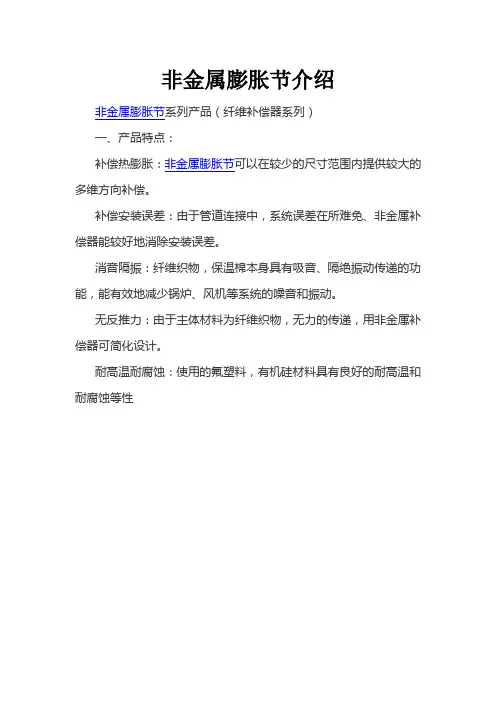

非金属膨胀节介绍
非金属膨胀节介绍
非金属膨胀节系列产品（纤维补偿器系列）
一、产品特点：
补偿热膨胀：非金属膨胀节可以在较少的尺寸范围内提供较大的多维方向补偿。
补偿安装误差：由于管道连接中，系统误差在所难免、非金属补偿器能较好地消除安装误差。
消音隔振：纤维织物，保温棉本身具有吸音、隔绝振动传递的功能，能有效地减少锅炉、风机等系统的噪音和振动。
无反推力：由于主体材料为纤维织物，无力的传递，用非金属补偿器可简化设计。
耐高温耐腐蚀：使用的氟塑料，有机硅材料具有良好的耐高温和耐腐蚀等性
能。
密封性能好：在各种介质作用下，具有良好的密封性。
价格低廉：进口同类产品的1/2～1/3。
安装维修方便。
二、应用范围
1、锅炉厂；
2、水泥厂；
3、钢铁厂；熔炼炉、焚烧炉；
4、热电厂及核电站；
5、空调送风系统；
6、玻璃及矿棉工业；
7、石油化工企业；
8、空气及煤气清洁工厂；
9、风机厂及在工业中一切具有压力及要求高度柔软灵活性，必须安装膨胀节的地方。
三、其它服务项目：
可根据用户的特殊要求(耐腐蚀、耐高温等)设计，制作各种规格的非金属膨胀节产品及其它制品，为用户修复或更换各种破损失效的
非金属膨胀节(包括进口非金属膨胀节零配件的更换及维修)，无偿提供工程管系的非金属膨胀节选型及现场安装技术指导。
四、主要技术参数；
压力：真空～0.1MPa
温度：-20℃～1000℃
圆形：DN50～DN5000
矩形：任意截面。
膨胀节技术说明书
膨胀节技术说明书1. 产品概述膨胀节是一种用于吸收由于热膨胀、冷缩等原因引起的管道或设备尺寸变化的装置。
它通常由一个波纹管和两个连接件组成，可以用于各种管道和设备的补偿。
本产品是一种非金属膨胀节，具有优异的耐腐蚀性和耐高温性能，适用于各种化学工业、石油化工、电力等领域。
2. 设计原理膨胀节的设计原理是利用波纹管的弹性变形来吸收尺寸变化。
波纹管由一系列的波纹组成，能够在一个方向上自由膨胀，同时保持其他方向的尺寸不变。
本产品的波纹管采用高强度聚酯纤维材料制成，具有优异的耐腐蚀性和耐高温性能。
连接件采用优质碳钢或不锈钢材料制成，能够保证与管道或设备的连接牢固可靠。
3. 结构特点本产品由波纹管、连接件和保温层组成。
波纹管是核心部件，能够吸收管道或设备的尺寸变化；连接件用于将波纹管与管道或设备连接在一起；保温层采用优质保温材料制成，能够有效地减少热损失，提高管道或设备的保温性能。
4. 使用材料本产品的主要材料包括高强度聚酯纤维、优质碳钢和不锈钢。
其中，波纹管采用高强度聚酯纤维材料制成，具有优异的耐腐蚀性和耐高温性能；连接件采用优质碳钢或不锈钢材料制成，能够保证与管道或设备的连接牢固可靠；保温层采用优质保温材料制成，能够有效地减少热损失，提高管道或设备的保温性能。
5. 制造工艺本产品的制造工艺主要包括以下步骤：（1）切割和打磨：将碳钢板切割成所需尺寸，并打磨出坡口；（2）卷制和焊接：将切割好的碳钢板卷制成波纹管形状，并进行焊接；（3）表面处理：对焊接好的波纹管进行表面处理，包括打磨、抛光和喷漆；（4）组装和检测：将波纹管与连接件组装在一起，并进行检测，确保产品质量符合要求。
6. 性能指标本产品的性能指标如下：（1）补偿量：根据客户要求定制；（2）工作压力：≤4 MPa；（3）工作温度：-20℃～150℃；（4）保温层厚度：根据客户要求定制。
7. 安装调试在安装调试过程中，需要注意以下几点：（1）在安装前应先检查膨胀节是否完好无损，并按照说明书要求正确安装；（2）在安装过程中，应避免对膨胀节进行扭曲、弯曲或刮擦；（3）在安装完成后，应调整膨胀节的安装位置，确保其能够正常工作；（4）在调试过程中，应逐步增加压力和温度，确保膨胀节能够适应实际工况。
非金属膨胀节,耐高温非金属膨胀节
非金属膨胀节,耐高温非金属膨胀节摘要：I.非金属膨胀节的介绍- 定义- 作用II.耐高温非金属膨胀节的特性- 高温环境下的应用- 材料选择- 性能优势III.非金属膨胀节的应用领域- 工业管道- 建筑行业- 电力行业IV.非金属膨胀节的优势与局限- 优势- 耐腐蚀- 耐磨损- 安装方便- 局限- 温度限制- 材料老化问题正文：非金属膨胀节是一种用于补偿管道、容器和设备因温度变化而产生的膨胀和收缩的装置。
它主要由非金属材料制成，具有优异的耐腐蚀、耐磨损和安装方便等性能。
在工业、建筑和电力等行业中有着广泛的应用。
耐高温非金属膨胀节是在高温环境下应用的一种特殊膨胀节。
它具有较高的耐温性能，主要应用于高温气体、蒸汽和热水等介质的输送管道。
为了满足高温环境下的应用需求，耐高温非金属膨胀节的材料选择非常重要。
通常采用具有较高耐热性能的材料，如硅胶、氟橡胶和聚四氟乙烯等。
耐高温非金属膨胀节在高温环境下具有优良的性能。
首先，它具有很好的耐高温性能，能够承受高温气体、蒸汽和热水等介质的侵蚀。
其次，由于采用非金属材料，膨胀节具有较长的使用寿命和较低的维护成本。
最后，耐高温非金属膨胀节的安装方便，可以减少工程时间和劳动力成本。
然而，耐高温非金属膨胀节也存在一定的局限性。
首先，它的耐温性能受到材料本身的限制，不同材料的耐温性能有所不同。
其次，在高温环境下，非金属材料可能会发生老化现象，导致膨胀节的性能降低。
因此，在选择耐高温非金属膨胀节时，需要根据实际应用环境和要求，综合考虑其优缺点，选择合适的材料和型号。
总之，非金属膨胀节在高温环境下具有显著的优势，为各种行业提供了可靠的管道补偿方案。
非金属膨胀节蒙皮的技术参数
非金属膨胀节蒙皮的技术参数
非金属蒙皮部分采用性能优异的氟橡胶布、聚四氟乙烯薄膜、无碱玻璃纤维布、不锈钢丝网和密封绝热填料等材料，经特殊工艺精心制作而成，氟橡胶布、聚四氟乙烯薄膜、无碱玻璃纤维布具有良好的密封性、耐酸性。
蒙皮应耐高温300℃、断裂强度≥4800N/50mm、胀破强度≥3.0MPa，具有一定的抗化学药剂腐蚀的特性，还有优异的抗老化性。
蒙皮由里至外顺序：高温玻纤布—聚四氟乙烯—高温玻纤布--聚四氟乙烯--氟橡胶布—不锈钢钢丝网；另外法兰内部靠导流板位置还需放置一层不锈钢钢丝网，防止锅炉运行中，法兰内部保温被吸走。
（由洛阳诺泰电力设备有限公司整理提供）。
非金属膨胀节的简介_解释说明以及概述
非金属膨胀节的简介解释说明以及概述1. 引言1.1 概述非金属膨胀节作为一种重要的管道连接元件，在各个领域广泛应用。
它是一种能够在温度变化时自由膨胀和收缩的装置，可通过吸收管道因热胀冷缩而引起的变形，同时保持管道的密封性和结构完整性。
非金属膨胀节具有灵活性、耐蚀性、耐高温、减震降噪等优点，已经成为工程设计中不可或缺的部分。
1.2 文章结构本文将从以下几个方面对非金属膨胀节进行全面介绍。
首先，在“2. 非金属膨胀节的简介”部分，我们将定义和解释非金属膨胀节的概念，并详细讲解其工作原理和应用领域。
接下来，在“3. 解释说明非金属膨胀节的功能和特点”部分，我们将阐述非金属膨胀节在膨胀性能和变形能力、温度适应性和耐腐蚀性能以及使用寿命和维护成本等方面的功能和特点。
然后，在“4. 非金属膨胀节的使用场景及案例分析”部分，我们将通过建筑行业、工业设备和能源领域等多个领域的实际应用案例，进一步探讨非金属膨胀节在不同场景下的使用情况。
最后，在“5. 结论与展望”部分，我们将总结本文的主要观点和研究成果，并对非金属膨胀节未来发展趋势进行展望和提出建议。
1.3 目的通过本文对非金属膨胀节的详细介绍与解释，旨在提供读者对该装置有一个全面深入的了解。
同时，希望能够增加对非金属膨胀节在各个行业中应用的认识，并为相关工程设计提供参考和指导。
此外，也期望通过对非金属膨胀节未来发展趋势进行展望，促进相关技术和材料的创新与发展。
2. 非金属膨胀节的简介2.1 定义和概念非金属膨胀节是一种用于补偿管道、容器或设备由于温度变化而引起的热胀冷缩所产生的应力和变形的装置。
它通常由柔性材料制成，如橡胶、聚合物等，并具有较好的耐高温性能。
2.2 工作原理非金属膨胀节通过其弹性特性有效地吸收管道或设备在温度变化时产生的扩张或收缩。
当温度升高时，非金属膨胀节会发生膨胀，从而释放应力；反之，当温度下降时，它会收缩，继续保持管道或设备的正常运行状态。
2017年非金属膨胀节最新技术资料
2017年非金属膨胀节技术资料非金属膨胀节定义基本原理非金属膨胀节的基本原理就是利用非金属材料的柔性来补偿管道系统因温度变化而产生的热胀或冷缩变形。
非金属膨胀节的特点1、补偿能力大：管路系统在运行过程中随着温度的急剧变化会产生多方向偏移。
非金属膨胀节能在较小空间内提供全方位补偿。
2、无应力传递：非金属膨胀节产品采用柔性材料构成，因此消除了硬力传递，优化了管路系统设计，延长了管路设备的使用寿命。
3、耐热性能好：通过合理的结构设计和选材，非金属膨胀节可以在≤1000℃的条件下长期工作。
4、耐酸碱性能强：非金属膨胀节的非金属材料有极好的耐腐蚀的性能。
5、减振效果显著：非金属膨胀节材料具有良好的柔软性,具有很好的减振效果。
6、维修、维护更换方便：可以只更换非金属蒙皮，维修、维护成本较低。
7、生产周期短：非金属膨胀节生产周期短，可以满足用户对膨胀节产品交货期的特殊要求。
非金属膨胀节材料组成非金属膨胀节组成：一般由金属框架、导流板、蒙皮、保温材料、压板、螺栓组成。
非金属膨胀节蒙皮法兰型式非金属膨胀节蒙皮法兰型式我公司分为两种：1、立面法兰型式：蒙皮面与法兰面在同一平面上，此种型式安装蒙皮时较方便、快捷。
2、翻遍法兰型式：蒙皮面与法兰面不在同一平面，安装蒙皮时需将蒙皮翻遍安装，方形尺寸的膨胀节蒙皮还需做角。
在制作蒙皮与安装蒙皮时工作效率低，故我公司在设计制造新产品时一般不考虑此种型式。
框架与管道连接方式框架与管道的连接方式有接管连接和法兰连接两种。
接管连接即采用直插焊接，框架的内框尺寸须与管道的外框尺寸预留3mm间隙（单边）。
膨胀节与烟道搭接长度为20-35ｍｍ。
法兰连接一般是通过螺栓连接，理论上螺栓连接易于拆卸，实际上因螺栓过多，拆卸时费时费力，实际拆卸时采用气割螺栓。
蒙皮材料说明蒙皮结构是我公司非金属膨胀节的优势特点之一：根据膨胀节所处部位的不同采用不同的蒙皮结构（例如脱硫、脱硝等），不仅用材合理，而且完全能够满足膨胀节的使用工况要求。
非金属蒙皮膨胀节
非金属蒙皮膨胀节非金属蒙皮膨胀节是一种用于管道系统中的重要元件，主要目的是用来吸收管道系统中由于温度变化而引起的热胀冷缩问题。
本文将从非金属蒙皮膨胀节的原理、结构和应用等方面进行介绍。
非金属蒙皮膨胀节是一种具有柔性特性的装置，通常由橡胶或聚合物等非金属材料制成。
它的主要原理是利用材料的弹性和柔性，使其能够在管道系统中根据温度变化而自由伸缩。
当管道受热胀冷缩时，非金属蒙皮膨胀节可以通过伸缩来吸收或补偿管道的变形，从而减少了管道系统的应力和压力，保护了管道的安全运行。
非金属蒙皮膨胀节的结构相对简单，一般由两个法兰和中间的膨胀节组成。
法兰通常采用钢材制成，膨胀节则由非金属材料制成，如橡胶、聚氨酯等。
膨胀节内部为空心结构，可以容纳和吸收管道系统的热胀冷缩变形。
膨胀节的外部表面通常涂有防腐涂层，以保护其免受外部环境的损害。
非金属蒙皮膨胀节在工程中有着广泛的应用。
首先，它可以用于石油、化工、电力等行业的管道系统中，用来吸收管道因温度变化而引起的热胀冷缩问题。
其次，非金属蒙皮膨胀节还可以用于工业设备和机械上，如锅炉、压力容器等，用来吸收设备因温度变化而引起的热胀冷缩问题。
此外，非金属蒙皮膨胀节还可以用于建筑中的暖通管道系统，用来吸收管道因温度变化而引起的热胀冷缩问题，确保建筑物的正常运行。
除了吸收管道热胀冷缩问题外，非金属蒙皮膨胀节还具有其他一些优点。
首先，由于其柔性和弹性的特性，非金属蒙皮膨胀节可以有效降低管道系统的振动和噪音，提高了管道系统的工作环境。
其次，非金属蒙皮膨胀节的安装和维护相对简单，可以大大节省工程和维护成本。
此外，非金属蒙皮膨胀节还具有较长的使用寿命和较高的耐腐蚀性能，能够在恶劣的工作环境下长时间稳定运行。
然而，非金属蒙皮膨胀节也存在一些局限性。
首先，由于其材料的限制，非金属膨胀节的使用温度范围较窄，一般在-50℃至150℃之间。
其次，非金属膨胀节的承压能力有限，一般适用于低压或中压的管道系统。
非金属膨胀节工作原理
非金属膨胀节工作原理
非金属膨胀节是一种由非金属材料制成的膨胀节，主要用于补偿管道或设备因温度变化而引起的线性膨胀或收缩。
它的工作原理基于材料的弹性变形和膨胀特性。
非金属膨胀节通常由多层非金属材料组成，如橡胶、氟塑料、纤维增强塑料等。
这些材料具有较高的弹性和耐腐蚀性，能够在一定范围内承受管道或设备的膨胀和收缩。
当管道或设备因温度变化而发生膨胀或收缩时，非金属膨胀节会相应地发生弹性变形，从而补偿管道或设备的线性位移。
膨胀节的多层材料结构可以提供足够的弹性变形能力，以适应不同程度的膨胀和收缩。
此外，非金属膨胀节还具有良好的密封性能，能够有效地防止管道或设备中的介质泄漏。
它通常采用密封垫或密封环来实现密封，这些密封件可以与膨胀节的材料紧密结合，形成可靠的密封结构。
总之，非金属膨胀节通过利用非金属材料的弹性变形和膨胀特性，来补偿管道或设备因温度变化而引起的线性膨胀或收缩，同时提供良好的密封性能，以确保管道或设备的正常运行。
非金属膨胀节标准_概述说明
非金属膨胀节标准概述说明1. 引言1.1 概述非金属膨胀节是一种用于管道系统中的关键组件，主要用于吸收由于热胀冷缩引起的应力和位移。
它们广泛应用于工业、建筑和能源领域，为管道系统的安全和可靠运行提供保障。
非金属膨胀节标准在确保产品质量、规范生产与使用、提高产业竞争力等方面起着重要作用。
1.2 文章结构本文对非金属膨胀节标准进行了全面概述和深入分析。
文章分为五个部分，包括引言、非金属膨胀节标准、非金属膨胀节标准的应用领域、非金属膨胀节标准的制定与管理机制以及结论部分。
通过这些内容，读者将全面了解非金属膨胀节标准的定义、分类、内容要点以及其在不同领域的应用情况和发展现状。
1.3 目的本文旨在介绍非金属膨胀节标准的相关信息，使读者对该领域有一个整体了解。
通过阐述国际标准化组织和国家标准化组织的角色与职责，以及行业协会与企业在非金属膨胀节标准制定中的参与方式和权益保障机制，读者将了解到非金属膨胀节标准制定的机制以及相关利益相关者的作用。
此外，总结主要观点，并对非金属膨胀节标准的发展进行展望，最后提出后续研究方向和建议，旨在为该领域的进一步发展贡献智慧和思路。
2. 非金属膨胀节标准2.1 定义和作用非金属膨胀节是一种用于管道系统的弹性元件，其主要作用是吸收由于温度变化引起的管道长度变化，从而避免管道产生过大应力并保护管道系统的正常运行。
非金属膨胀节通常由橡胶、聚四氟乙烯等非金属材料制成，具有良好的耐高温、耐腐蚀性能，并且可以保证较大位移的吸收能力。
2.2 标准分类非金属膨胀节标准根据其适用范围和技术要求可以分为不同的类别。
常见的分类包括：- 产品标准：该标准规定了非金属膨胀节在设计、制造和质量控制等方面的要求，以确保产品具有稳定可靠的使用性能。
- 安装与维护标准：这些标准主要关注非金属膨胀节的安装方法、现场测试和维护保养等方面，旨在指导用户正确使用和管理非金属膨胀节。
- 材料标准：该类标准规定了非金属膨胀节所采用材料的物理性能、化学成分和制造工艺等方面的要求，以确保材料符合相关标准并适用于特定应用环境。
引风机入、出口烟道非金属膨胀节技术要求一
引风机入、出口烟道非金属膨胀节技术要求
一. 膨胀节要求共,7层，蒙皮的材料组成为：
1.316L不锈钢丝网,规格为20目/cm3，
2.复合两布三胶氟胶布（δ=2.5mm），
3聚四氟乙烯薄膜（δ=0.4mm），
4. 四氟布（δ=0.4mm），
5.耐高温玻纤布（δ=1.7mm）
6.聚四氟乙烯薄膜（δ=0.4mm），
7.复合两布三胶氟胶布（δ=2.5mm）。
二. 隔热衬垫材料组成为：a.夹不锈钢丝无碱玻璃纤维布
（δ=3.5mm），b..硅酸铝纤维毯（250mm）；c.夹不锈钢丝无碱玻璃纤维布（δ=3.5mm）。
d.304不锈钢丝网(20目)
三. 供货范围包括：非金属蒙皮材料组合，隔热衬垫，专用粘结胶。
四. 膨胀节能够承受烟道或连接设备运行时的振动，并在补偿量允许的范围内承受非正常角位移。
五. 产品质量保证期为1年，质保期内出现质量问题，生产厂家免费负责更换。
非金属膨胀节的注意事项及工作原理
非金属膨胀节是一种常用于管道系统中的重要组件，它能够在管道在受热或受压的情况下发生膨胀或收缩，从而减少管道系统的受力，保护管道和相关设备的安全运行。
但是，非金属膨胀节在使用过程中也有一些需要注意的事项，下面将从工作原理和注意事项两个方面进行详细介绍。
一、非金属膨胀节的工作原理1. 作用原理非金属膨胀节是由波纹管和法兰组成的，通过波纹管的弯曲变形来补偿管道在温度变化和介质流动过程中产生的热膨胀和冷缩。
当管道受到热胀时，膨胀节会伸展;当管道受到冷缩时，膨胀节会收缩，从而有效减少了管道系统的受力，保护了管道和设备的安全。
2. 特点非金属膨胀节具有承受压力大、软硬适中、循环次数高、无需维护等特点，适用于各种流体介质的输送系统。
由于非金属膨胀节的制作材料不含金属材料，因此在介质中不会产生电化学腐蚀，从而延长了管道系统的使用寿命。
二、使用非金属膨胀节的注意事项1. 安装前检查在安装非金属膨胀节之前，需要对其外观和内部结构进行仔细检查，确保没有损坏或者制造缺陷。
同时还需要检查法兰连接的紧固螺栓是否牢固，密封垫片是否齐全。
2. 安装时注意在安装时要根据设计要求进行正确的定位和安装，保证非金属膨胀节能够在管道系统受力时发挥正常作用。
同时要避免管道和膨胀节之间的过度拉伸或压缩，以免影响其正常工作。
3. 使用环境控制要根据非金属膨胀节的使用环境，选择适当的材质和型号。
对于具有特殊介质或工作环境的情况，还需要采取相应的防腐措施或者安装防护设备。
4. 定期检查定期检查非金属膨胀节的使用情况，及时发现问题并进行维护和更换。
在检查时要注意膨胀节的变形程度和波纹管的损伤情况，确保其在使用过程中的可靠性和安全性。
5. 维护保养在膨胀节使用过程中，要定期对其进行清洗和润滑，以确保其正常工作。
同时要避免腐蚀介质直接接触膨胀节，防止其受损或失效。
6. 注意安全在使用非金属膨胀节时，要注意保护自身安全，避免与膨胀节发生碰撞或者接触危险介质。
非金属膨胀节蒙皮的技术参数
非金属膨胀节蒙皮的技术参数
非金属蒙皮部分采用性能优异的氟橡胶布、聚四氟乙烯薄膜、无碱玻璃纤维布、不锈钢丝网和密封绝热填料等材料，经特殊工艺精心制作而成，氟橡胶布、聚四氟乙烯薄膜、无碱玻璃纤维布具有良好的密封性、耐酸性。
蒙皮应耐高温300℃、断裂强度≥4800N/50mm、胀破强度≥3.0MPa，具有一定的抗化学药剂腐蚀的特性，还有优异的抗老化性。
蒙皮由里至外顺序：高温玻纤布—聚四氟乙烯—高温玻纤布--聚四氟乙烯--氟橡胶布—不锈钢钢丝网；另外法兰内部靠导流板位置还需放置一层不锈钢钢丝网，防止锅炉运行中，法兰内部保温被吸走。
（由洛阳诺泰电力设备有限公司整理提供）。
非金属膨胀节 密封
非金属膨胀节密封非金属膨胀节密封是一种常见的密封装置，广泛应用于化工、石油、冶金、能源等行业。
它具有密封性能好、耐高温、耐腐蚀、寿命长等优点，能够满足各种复杂工况下的密封需求。
非金属膨胀节密封是由多种材料组成，通常包括聚四氟乙烯、橡胶、石棉等。
这些材料具有优异的耐腐蚀性和耐高温性，能够在恶劣的工作环境中保持稳定的密封性能。
同时，非金属膨胀节密封还具有一定的弹性和可塑性，能够适应温度变化引起的膨胀和收缩，确保密封效果的持久稳定。
非金属膨胀节密封的工作原理是利用材料的热胀冷缩性质来实现密封效果。
当工作温度升高时，密封材料会发生膨胀，填补密封缝隙，从而达到密封的目的。
相反，当温度下降时，密封材料会收缩，但由于其具有一定的弹性，仍能保持一定的密封性能。
这种热胀冷缩的特性使非金属膨胀节密封适用于各种温度变化较大的场合。
非金属膨胀节密封具有较高的密封性能，能够有效防止介质泄漏。
在化工领域，许多介质具有腐蚀性和毒性，要求密封性能高、可靠性强。
非金属膨胀节密封以其出色的耐腐蚀性和密封性能，成为化工设备中不可或缺的一部分。
在石油行业，非金属膨胀节密封被广泛应用于油气管道的连接处。
油气管道中常常存在高温和高压的工况，要求密封材料能够承受较大的压力和温度。
非金属膨胀节密封正是满足这一需求的理想选择，它能够在高温高压下保持较好的密封效果，确保油气管道的安全运行。
在冶金行业，非金属膨胀节密封被广泛应用于高温炉窑的密封。
高温炉窑中，温度通常较高，要求密封材料能够耐受高温环境，同时具有较好的密封性能。
非金属膨胀节密封的耐高温性能和优异的密封性能，使其成为高温炉窑密封的首选材料。
非金属膨胀节密封还广泛应用于能源行业。
在火力发电厂和核电站等能源设备中，高温和高压环境非常常见。
非金属膨胀节密封能够在这些恶劣的工作条件下保持稳定的密封性能，确保能源设备的安全运行。
非金属膨胀节密封作为一种密封装置，具有密封性能好、耐高温、耐腐蚀、寿命长等优点，广泛应用于化工、石油、冶金、能源等行业。
非金属膨胀节蒙皮技术要求
非金属膨胀节蒙皮技术要求
非金属膨胀节蒙皮技术要求指的是在非金属膨胀节的设计和制造过程中所需要满足的要求和标准。
非金属膨胀节是一种用于管道、容器和设备中的连接元件，用于吸收由于温度变化引起的热胀冷缩所产生的应力和变形。
首先，非金属膨胀节的蒙皮材料需要具备良好的耐热性能。
因为非金属膨胀节通常用于工业生产中的高温介质管道系统中，所以其蒙皮材料需要能够承受高温环境下的长时间作业而不发生熔化或变形。
其次，非金属膨胀节的蒙皮材料还需要具备良好的耐腐蚀性能。
由于非金属膨胀节经常用于化工、石油、电力等行业的管道系统中，常常会遭受到腐蚀性气体、液体或介质的侵蚀，因此蒙皮材料需要能够抵抗腐蚀，并保持较长的使用寿命。
另外，非金属膨胀节的蒙皮材料还需要具备耐磨损和抗老化的特性。
在使用过程中，非金属膨胀节可能会经受到不断的挠曲和压力，因此蒙皮材料需要具备较高的耐磨损能力，以保证其性能和使用寿命。
同时，蒙皮材料还需要具备较好的抗老化特性，不易受到外界环境因素的影响而退化。
此外，非金属膨胀节的蒙皮技术对于材料的加工和制造也有一定的要求。
蒙皮材料需要能够容易地进行成型、切割和焊接等加工工艺，以便生产出符合设计要求的非金属膨胀节产品。
此外，为了确保产品的质量和性能，制造过程中需要严格控制材料的厚度、尺寸和质量，并进行必要的检测和测试。
总结而言，非金属膨胀节蒙皮技术要求关注材料的耐热性、耐腐蚀性、耐磨损性和抗老化特性，并且要求加工和制造过程中对材料进行严格控制和检测，以确保产品符合设计和性能要求。
这些要求对于非金属膨胀节的安全运行和可靠性具有重要意义。
fsa非金属膨胀接头技术手册
fsa非金属膨胀接头技术手册引言非金属膨胀接头（FSa）是一种常用于管道工程中的技术。
本技术手册旨在介绍FSa非金属膨胀接头的原理、应用范围、安装方法以及维护保养等相关内容。
通过本手册的阅读和理解，读者将能够全面了解FSa非金属膨胀接头并正确应用于实际工程中。
一、FSa非金属膨胀接头的原理FSa非金属膨胀接头基于材料的热膨胀特性，通过将两个管道端部连接在一起，使用非金属材料作为连接剂，从而实现管道的连接和膨胀补偿。
一般情况下，非金属接头采用橡胶或橡胶复合材料制造，具有良好的耐高温和耐腐蚀性能。
二、FSa非金属膨胀接头的应用范围FSa非金属膨胀接头广泛应用于热力、电力、化工、冶金等领域的管道工程中，特别适用于介质温度变化大、工作压力高的管道系统。
其主要应用于以下场合：1. 热力管道系统：FSa非金属膨胀接头能够有效补偿管道由于温度变化引起的热胀冷缩，降低系统的应力和应变，保证管道的安全运行。
2. 化工管道系统：在化工生产过程中，介质温度和压力的变化较为剧烈，FSa非金属膨胀接头可以起到良好的补偿和保护作用，提高系统的可靠性和安全性。
3. 电力管道系统：电力管道通常承载较大的压力和温度，FSa非金属膨胀接头能够有效降低管道系统的应力集中，增加管道的使用寿命。
4. 冶金管道系统：在高温环境下，FSa非金属膨胀接头可以更好地应对管道的膨胀和收缩，有效解决由于热胀冷缩引起的应力问题。
三、FSa非金属膨胀接头的安装方法1. 准备工作：在安装FSa非金属膨胀接头之前，需对管道进行清洁处理，确保表面没有污垢和锈蚀。
接头的选择应根据管道的材质、尺寸和工作条件来确定。
2. 安装步骤：a. 将FSa非金属膨胀接头的两端分别与相应的管道连接，根据实际情况选择合适的连接方式，如法兰连接、螺纹连接等。
b. 通过螺栓或焊接等方式，将接头与管道牢固地固定在一起。
确保接头与管道之间的连接牢固可靠。
c. 完成安装后，对接头进行检查，确保没有漏水、漏气等情况。
余热锅炉非金属膨胀节超温治理技术规范书
余热锅炉穿墙管非金属蒙皮膨胀节超温治理项目技术规范1.总则 (3)1.1概述.............................................. 错误!未定义书签。
2.技术要求.............................................. 错误!未定义书签。
2.1标准规范.......................................... 错误!未定义书签。
2. 2技术要求 (2)3.安装要求 (6)3・1总的要求 (6)3.2安装要求 (6)3・3安装流程及参考照片 (6)4.供货范围 (8)4. 1供货要求 (8)4.2.专用工具及备品备件（如有）： (8)5质量保证 (9)5.1总则 (9)5. 2质量保证 (9)5.3检验、监造和性能验收试验 (10)&设备交货与安装进度 (13)6.1交货地点 (13)6.2开箱检验 (13)6.3交货进度 (13)7.包装及运输 (13)8.技术文件 (14)8.1概述 (14)8.2投标方提供的技术文件及图纸 (15)8.3设计、安装、运行和维修手册....................... 错误!未定义书签。
& 4图纸要求......................................... 错误!未定义书签。
9.技术服务 (15)9.1投标方现场技术服务 (15)9・2服务人员的资质 (15)9・3服务人员的职责 (16)9.4保证期内技术服务 (16)10.蒙皮膨胀节清单及规格参数 (17)1 •总则本项目设计为1套“二拖一” +1套“一拖一”燃气蒸汽联合循环发电供热机组。
机岛包括3台燃气轮机、3台燃气轮发电机、3台余热锅炉、1台配“二拖一” 大蒸汽轮机及其发电机、1台配“一拖一”小蒸汽轮机及其发电机和有关的辅助系统和设备。
本次技术改造招标项tl为3台余热锅炉的穿墙管非金属蒙皮膨胀节及内部隔热层保温更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PTFE膜片 PTFE膜片也称聚四氟乙烯膜，它有较好的力学强度，优良的耐化学 腐饰性，使用温度范围广，有良好的耐候性和阻燃性。
皮时较方便、快捷。 2、翻遍法兰型式：蒙皮面与法兰面不在同一平面，安装蒙皮时需将
蒙皮翻遍安装，方形尺寸的膨胀节蒙皮还需做角。在制作蒙皮与安装蒙 皮时工作效率低，故我公司在设计制造新产品时一般不考虑此种型式。
框架与管道连接方式 框架与管道的连接方式有接管连接和法兰连接两种。 接管连接即采用直插焊接，框架的内框尺寸须与管道的外框尺寸预
2017年非金属膨胀节技术资料
非金属膨胀节定义基本原理 非金属膨胀节的基本原理就是利用非金属材料的柔性来补偿管道系
统因温度变化而产生的热胀或冷缩变形。
非金属膨胀节的特点 1、补偿能力大：管路系统在运行过程中随着温度的急剧变化会产生
多方向偏移。非金属膨胀节能在较小空间内提供全方位补偿。 2、无应力传递：非金属膨胀节产品采用柔性材料构成，因此消除
较低。 7、生产周期短：非金属膨胀节生产周期短，可以满足用户对膨胀节
产品交货期的特殊要求。
非金属膨胀节材料组成 非金属膨胀节组成：一般由金属框架、导流板、蒙皮、保温材料、
压板、螺栓组成。
非金属膨胀节蒙皮法兰型式 非金属膨胀节蒙皮法兰型式我公司分为两种： 1、立面法兰型式：蒙皮面与法兰面在同一平面上，此种型式安装蒙
留3mm间隙（单边）。膨胀节与烟道搭接长度为20-35ｍｍ。 法兰连接一般是通过螺栓连接，理论上螺栓连接易于拆卸，实际上
因螺栓过多，拆卸时费时费力，实际拆卸时采用气割螺栓。
蒙皮材料说明 蒙皮结构是我公司非金属膨胀节的优势特点之一：根据膨胀节所处
部位的不同采用不同的蒙皮结构（例如脱硫、脱硝等），不仅用材合 理，而且完全能够满足膨胀节的使用工况要求。
它的基本特性如下： 1. 使用温度范围广，可在-200～400℃下长期使用。 2. 有极佳的化学稳定性，除熔金属锂、钾、钠、三氟化氯、高温下
的三氟化氯、高流速的液氯外，它几乎可以抗所有化学介质（包括浓硝 酸和王水）。
3. 拉伸强度中等，但抗曲扰能力特别好。 4. 不吸水、不燃烧、低透气性、无毒、抗老化性优良。
氟橡胶材料 氟橡胶具有优良的耐高温性能，可在250℃下长期使用，在300℃下短 期使用。氟橡胶具有卓越的耐强酸，强氧化剂性能，耐多种有机溶剂和 各种油类。氟橡胶能在140℃下的67％硫酸，70℃下的浓盐酸，90℃下的 30％硝酸都可长期使用。
硅橡胶材料 硅橡胶的温度使用范围为-80～350℃，具有优良的耐老化，低吸湿 性，可起隔离作用；无毒无味。
保温棉 保温棉为隔热层填充物，主要是硅酸铝棉毡（即硅酸铝纤维）。隔 热材料一般是热导率很小的材料，其特点是：质轻、疏松、保温、保 冷、隔热、吸声。硅酸铝纤维具有质量小、耐高温、热稳定性好、热导 率低、热容小、耐机械振动等优点。
以上为最新2017年非金属膨胀节技术档。
了硬力传递，优化了管路系统设计，延长了管路设备的使用寿命。 3、耐热性能好：通过合理的结构设计和选材，非金属膨胀节可以
在≤1000℃的条件下长期工作。 4、耐酸碱性能强：非金属膨胀节的非金属材料有极好的耐腐蚀的性
能。 5、减振效果显著：非金属膨胀节材料具有良好的柔软性,具有很好的
减振效。 6、维修、维护更换方便：可以只更换非金属蒙皮，维修、维护成本
