三菱变频器E参数设置

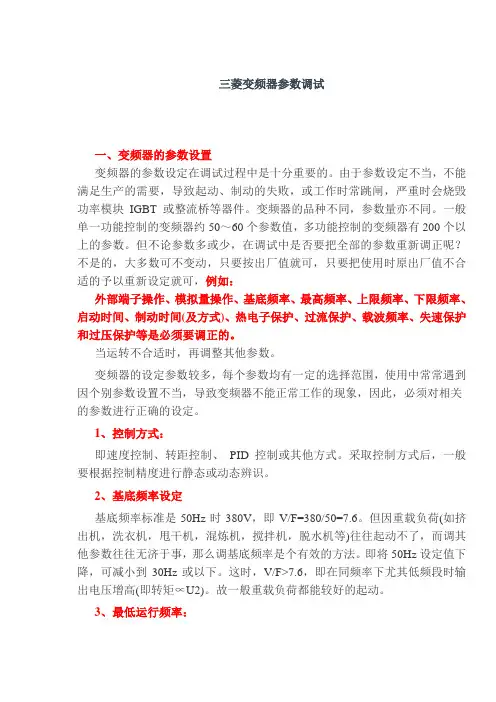

三菱变频器参数调试
三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
三菱变频器参数调试
三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
三菱系列变频器PID控制参数设置及校正
三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象:FR-F740 + 远程压力表(0-1.6MPa)+控制电机控制方式:从PU板输入目标数值,通过压力表输入实时压力测量值,变频器自动调节输出频率一、硬件设置1 短接RT和SD端子,使X14端子为ON ,。
2 短接AU和SD端子,3二、三、X14信号置于··11”。
参数表:四、将压力表值调节到0MPa,设置参数Pr.c6=0;将压力表值调节到1.6MPa,设置参数Pr.c7=100.这样,0-100将和0-1.6MPa等比例对应,目标值设定Pr.133中设定值(0-100)与0-1.6MPa等比例对应。
1 调整步骤2 详细校正过程(1)按变频器PU板上的MODE键,调至参数选择界面,如图:,然后旋转旋钮使界面到Pr.C参数设置界面,如图:,再按SET键进入参数号选择界面,如图:,此时字母C后的光标闪烁。
(2)将压力表值调节到0MPa并保持,然后旋转旋钮,当字母C后面数字为6时停止旋值为字母100,1.4.1.2.通过C6 (Pr.904)进行校正。
3.端子4-5间外加检测器设定的100%的输出电流(例﹕20mA)。
4.通过C7 (Pr.905)进行校正。
五、说明1 以上参数设置完成,参数校正成功后,变频器断电再次启动后,无需重新设置和校正参数。
2 校正参数前,须保证AU端子和SD端子短接,拨码开关置1(X14置ON).3 Pr.c6设置值对应4号端子输入的测量值的最小值,Pr.c7设置值对应4号端子输入的测量值的最大值,建议分别设置为0和100.4 Pr.128参数值设定PID为负作用还是正作用,当在(目标值-测量值)为正时增加执行量(输出频率),为负时减小执行量时为负作用,Pr.128设定为20;当(目标值-测量值)为负时增加执行量,为正时减小执行量,选择正作用,Pr.128设置为21.5 Pr.133中设定值为当前测量值占最大测量值的百分数。
浅谈三菱变频器的常用参数设置
浅谈三菱变频器的常用参数设置顾 伟(江苏省启东中等专业学校,江苏 启东 226200)摘 要:变频器是一种将工频电流变换成频率可变的元器件。
随着自动化技术的发展,变频器被广泛应用在工业生产的电动控制电路中。
为了在使用中使变频器的功能、性能和节能效果达到最佳状态,需要对变频器的参数进行设置。
本文介绍了三菱E700变频器上、下限频率、速度、加减速和模拟量等参数设置和功能特点,帮助读者学习和使用变频器。
关键词:变频器;频率;加减速;模拟量【作者简介】 顾伟(1974—),男,硕士研究生,研究方向:电子电工。
随着自动化技术的发展,变频器被广泛应用在工业生产中的各种电动机控制电路中。
变频器是一种利用电子半导体器件的接通和断开的功能将工频交流电源变换为频率可调的元器件。
在工业生产中,三菱变频器是应用较多的变频器之一,其主要采用交—直—交方式,先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可调的交流电源。
三菱变频器的电路一般由整流、中间直流环节、逆变和控制四个部分组成。
整流部分为三相桥式不可控整流器,逆变部分为IGBT 三相桥式逆变器,输出为PWM 波形,中间直流环节为滤波、直流储能和缓冲无功功率。
下面以三菱E700变频器为例,简单介绍常用的参数设置。
一、上、下限频率设置上限频率设置是为了防止电动机运行频率过高,在运行中引起飞车,引起操作事故,上限频率设置是限制运动机速度过快,保护操作人员的一种安全措施;下限频率设置是为了保证电动机在启动时,满足一个需要的最低速运行要求而设置的方式。
如何设置变频器上、下频率参数呢?变频器接通电源后,按PU/EXT 键,进入PU 运行模式。
在PU 模式下,按MOOD 键,进入参数设定模式。
旋转旋钮,将显示屏上参数编号调至出现P.001,此时表示上限频率设置。
按SET 健,进入频率设定状态。
旋转旋钮,将值调到需要设定的频率。
上限频率默认值为120,上限频率设置值不要过高,否则容易引起电动机飞车。

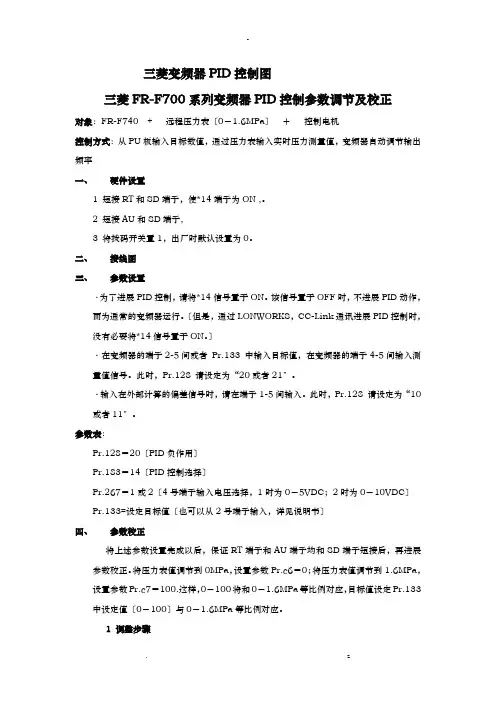

三菱系列变频器PID控制参数设置及校正
三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象:FR-F740 + 远程压力表〔0-1.6MPa〕+控制电机控制方式:从PU板输入目标数值,通过压力表输入实时压力测量值,变频器自动调节输出频率一、硬件设置1 短接RT和SD端子,使*14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1,出厂时默认设置为0。
二、接线图三、参数设置·为了进展PID控制,请将*14信号置于ON。
该信号置于OFF时,不进展PID动作,而为通常的变频器运行。
〔但是,通过LONWORKS,CC-Link通讯进展PID控制时,没有必要将*14信号置于ON。
〕·在变频器的端子2-5间或者Pr.133 中输入目标值,在变频器的端子4-5间输入测量值信号。
此时,Pr.128 请设定为“20或者21〞。
·输入在外部计算的偏差信号时,请在端子1-5间输入。
此时,Pr.128 请设定为“10或者11〞。
参数表:Pr.128=20〔PID负作用〕Pr.183=14〔PID控制选择〕Pr.267=1或2〔4号端子输入电压选择,1时为0-5VDC;2时为0-10VDC〕Pr.133=设定目标值〔也可以从2号端子输入,详见说明书〕四、参数校正将上述参数设置完成以后,保证RT端子和AU端子均和SD端子短接后,再进展参数校正。
将压力表值调节到0MPa,设置参数Pr.c6=0;将压力表值调节到1.6MPa,设置参数Pr.c7=100.这样,0-100将和0-1.6MPa等比例对应,目标值设定Pr.133中设定值〔0-100〕与0-1.6MPa等比例对应。
1 调整步骤2 详细校正过程〔1〕按变频器PU板上的MODE键,调至参数选择界面,如图:,然后旋转旋钮使界面到Pr.C参数设置界面,如图:,再按SET键进入参数号选择界面,如图:,此时字母C后的光标闪烁。
〔2〕将压力表值调节到0MPa并保持,然后旋转旋钮,当字母C后面数字为6时停顿旋转,并按SET键确认,键入Pr.C6的参数设置界面,此时显示的值不一定为0,旋转按钮是其值为0.并按下SET键确认,确认成功后,屏幕在参数号和参数设置值之间交替闪烁。

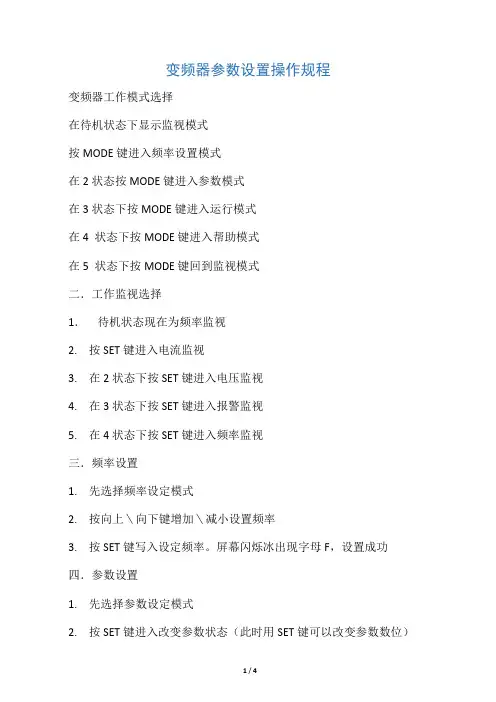

三菱变频器简易参数设置
变频器参数设置操作规程变频器工作模式选择在待机状态下显示监视模式按MODE键进入频率设置模式在2状态按MODE键进入参数模式在3状态下按MODE键进入运行模式在4 状态下按MODE键进入帮助模式在5 状态下按MODE键回到监视模式二.工作监视选择1.待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视三.频率设置1. 先选择频率设定模式2. 按向上\向下键增加\减小设置频率3. 按SET键写入设定频率。
屏幕闪烁冰出现字母F,设置成功四.参数设置1. 先选择参数设定模式2. 按SET键进入改变参数状态(此时用SET键可以改变参数数位)3.按向上\向下键增加\减小参数4. 按SET键显示参数的现在设定值5. 按向上\向下键增加\减小参数设定值6. 按SET 键1.5秒写入设定值,屏幕闪烁设定成功五.拷贝模式在工作中我们经常会遇到这样的情况,有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。
具体方法如下:源变频器通电开机,并选择参数设定模式按两次向下键,再按SET键进入参数读出准备期按SET键1.5秒读出参数,闪烁,显示读出成功源变频器停电。
启动目标变频器。
1、2步进入参数读出准备期按向上建进入参数写入准备期按SET键1.5秒写入参数。
闪烁,写入成功按向上键进入参数校验准备期按SET键1.5秒,闪烁,校验参数。
若无错误提示则写入成功关闭目标变频器,更换新操作面板。
六.变频器主要参数介绍1. 上限频率(Pr。
1)限制变频器输出频率上限值,出厂设定为120Hz2. 下限频率(Pr。
2)限制变频器输出频率下限值,只要启动信号为ON,频率达到下限值就启动电机3. 加减速时间设定Pr。
7加速时间Pr。
8 减速时间Pr。
三菱变频器简易参数设置
三菱变频器简易参数设置一、变频器简易参数设置步骤:1.确定控制模式:在三菱变频器的参数设置界面中,首先需要选择控制模式。
一般有向量控制模式和V/F控制模式两种选择。
如果需要对电动机进行较为精确的控制,可以选择向量控制模式;如果只需要对电动机进行基本的调速控制,可以选择V/F控制模式。
2.设定主设备参数:在控制模式选择完成后,接下来需要设定主设备参数。
主设备参数包括额定电压、额定电流和额定功率。
根据实际情况设定这些参数,确保变频器能够正确识别和适配所控制的电动机。
3.设定输入选择:输入选择是指选择三菱变频器的输入电源类型。
一般有单相电源和三相电源两种选择。
根据实际的电源情况进行选择,并设定相应的参数。
4.设定输出选择:输出选择是指选择三菱变频器的输出电源类型。
一般有单相输出和三相输出两种选择。
根据实际需要进行选择,并设定相应的参数。
5.设定频率范围:频率范围是指设定变频器的输出频率范围。
根据所控制的电动机的额定转速和工作要求进行设定。
通常情况下,可以将输出频率范围设定为额定转速的1.2倍左右,以保证电动机正常工作。
6.设定过载和过热保护:过载和过热保护是保证电动机和变频器安全运行的重要参数。
可以根据电动机的额定电流和变频器的额定电流进行设置,确保在超负荷或过热情况下变频器能够及时停机保护。
7.设定制动方式:制动方式是指在变频器停机时,对电动机的制动方式选择。
一般有自由停机、减速停机和快停机三种选择。
根据具体应用需求选择相应的制动方式,并设定相应的参数。
8.设定调速曲线:调速曲线是指设置变频器的调速性能。
根据实际需要,可以选择线性曲线、S型曲线或者自定义曲线等不同形状的调速曲线,并进行相应的参数设定。
9.保存设置参数:在所有参数设置完成后,将所有参数进行保存,以确保设定的参数能够在下次启动时继续生效。
二、变频器简易参数设置注意事项:1.首先,根据实际情况选择合适的参数设置。
不同的应用场景可能需要不同的参数设定,需要根据具体需求进行选择。
三菱变频器简易参数设置
变频器参数设置操作规程一.变频器工作模式选择1.在待机状态下显示监视模式2.按MOD键进入频率设置模式3.在2状态按MOD键进入参数模式4.在3状态下按MOD键进入运行模式5.在4状态下按MOD键进入帮助模式6.在5状态下按MOD键回到监视模式二.工作监视选择1.待机状态现在为频率监视2.按SET键进入电流监视3.在2状态下按SET键进入电压监视4.在3状态下按SET键进入报警监视5.在4状态下按SET键进入频率监视三.频率设置1.先选择频率设定模式2.按向上\向下键增加\减小设置频率3.按SET键写入设定频率。
屏幕闪烁冰出现字母F,设置成功四.参数设置1.先选择参数设定模式2.按SET键进入改变参数状态(此时用SET键可以改变参数数位)3.按向上\向下键增加\减小参数4.按SET键显示参数的现在设定值5.按向上\向下键增加\减小参数设定值6.按SET键1.5秒写入设定值,屏幕闪烁设定成功五.拷贝模式在工作中我们经常会遇到这样的情况,有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。
具体方法如下:1.源变频器通电开机,并选择参数设定模式2.按两次向下键,再按SET键进入参数读出准备期3.按SET键1.5秒读出参数,闪烁,显示读出成功4.源变频器停电。
启动目标变频器。
按1 、2 步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键1.5秒写入参数。
闪烁,写入成功7.按向上键进入参数校验准备期8.按SET键1.5秒,闪烁,校验参数。
若无错误提示则写入成功9.关闭目标变频器,更换新操作面板。
六.变频器主要参数介绍1.上限频率(Pr。
1)限制变频器输出频率上限值,出厂设定为120Hz2.下限频率(Pr 。
2)限制变频器输出频率下限值,只要启动信号为ON频率达到下限值就启动电机3.加减速时间设定Pr。

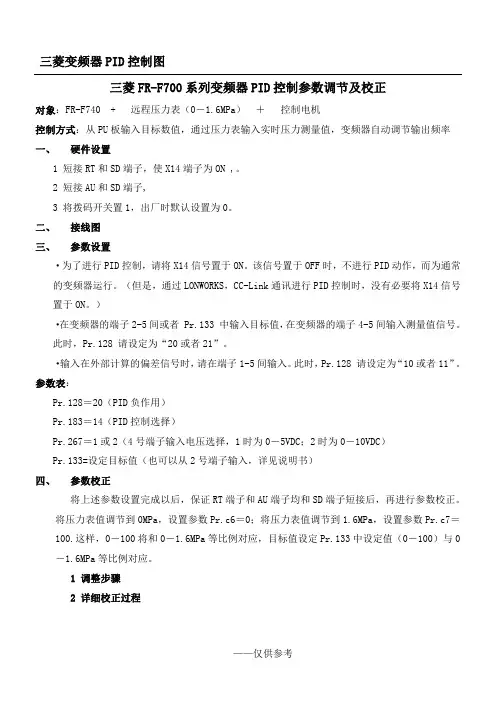

三菱系列变频器PID控制参数设置及校正
三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象:FR-F740 + 远程压力表(0-1.6MPa)+控制电机控制方式:从PU板输入目标数值,通过压力表输入实时压力测量值,变频器自动调节输出频率一、硬件设置1 短接RT和SD端子,使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1,出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制,请将X14信号置于ON。
该信号置于OFF时,不进行PID动作,而为通常的变频器运行。
(但是,通过LONWORKS,CC-Link通讯进行PID控制时,没有必要将X14信号置于ON。
)·在变频器的端子2-5间或者Pr.133 中输入目标值,在变频器的端子4-5间输入测量值信号。
此时,Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时,请在端子1-5间输入。
此时,Pr.128 请设定为“10或者11”。
参数表:Pr.128=20(PID负作用)Pr.183=14(PID控制选择)Pr.267=1或2(4号端子输入电压选择,1时为0-5VDC;2时为0-10VDC)Pr.133=设定目标值(也可以从2号端子输入,详见说明书)四、参数校正将上述参数设置完成以后,保证RT端子和AU端子均和SD端子短接后,再进行参数校正。
将压力表值调节到0MPa,设置参数Pr.c6=0;将压力表值调节到1.6MPa,设置参数Pr.c7=100.这样,0-100将和0-1.6MPa等比例对应,目标值设定Pr.133中设定值(0-100)与0-1.6MPa等比例对应。
1 调整步骤2 详细校正过程(1)按变频器PU板上的MODE键,调至参数选择界面,如图:,然后旋转旋钮使界面到Pr.C参数设置界面,如图:,再按SET键进入参数号选择界面,如图:,此时字母C后的光标闪烁。
(2)将压力表值调节到0MPa并保持,然后旋转旋钮,当字母C后面数字为6时停止旋转,并按SET键确认,键入Pr.C6的参数设置界面,此时显示的值不一定为0,旋转按钮是其值为0.并按下SET键确认,确认成功后,屏幕在参数号和参数设置值之间交替闪烁。
三菱变频器参数设置
三菱A700 变频器用于升降电机的参数设置一.变频器自整定参数(实时无传感器矢量控制)---皮带升降台参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时,再生制动功能选择=“0”1连接外部制动电阻时(制动单元),再生制动功能选择=“1”700当30 号参数=“0”,再生制动使用率=“0”6再生制动使用率=“11KW 及以上:6%”10再生制动使用率=“7.5KW 及以下:10%”713适用电机为标准电机793运行模式选择80 5.5/7.5/11/15电机容量(功率)814电机极数83400电机额定电压8450电机额定频率80010实时无传感器矢量控制96101变频器自整定(电机运行),整定完96 参数为103不要再修改。
7.5 及以下:%二.变频器自整定参数(带编码器反馈的速度控制)---2柱/4柱升降机参数编号设定值内容450高速频率设定50HZ 65低速频率设定5HZ 72.5加速时间设定2.5秒82.3减速时间设定2.3秒300采用内部制动电阻时,再生制动功能选择=“0”1连接外部制动电阻时(制动单元),再生制动功能选择=“1”700当30 号参数=“0”,再生制动使用率=“0”6再生制动使用率=“11KW 及以上:6%”10再生制动使用率=“7.5KW 及以下:10%”再生制动使用率KW 10713适用电机为标准电机793运行模式选择805.5/7.5/11/15电机容量(功率)814电机极数83400电机额定电压8450电机额定频率3590/1编码器转动方向367100设定速度反馈控制的范围3691024设定编码器的脉冲数量3761编码器断线检测8000带编码器反馈的速度控制96101变频器自整定(电机运行),整定完96 参数为103不要再修改。
三菱E700 变频器用于普通电机的参数设置一.变频器参数(实时无传感器矢量控制)参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时,再生制动功能选择=“0”700当30 号参数=“0”,再生制动使用率=“0”424输出频率检测793运行模式选择800.75/1.1/1.5/2.2电机容量(功率)814电机极数83400电机额定电压8450电机额定频率。
三菱变频器参数设置
一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT 或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到60Hz,有的甚至到400Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
三菱变频器参数调试
三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
完整版三菱变频器参数调试
二菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50〜60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最咼频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩x U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最咼运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0(0-2)
反转防止选择
1正转和反转均可
2只能正转,不可反转
3只能反转,不可正转
P79
2
电动机控制模式
1PU点动 利用面板可切换PU与外部操作模式
2PU操作模式用面板操作
3外部操作模式
4外部/PU组合操作模式1
5外部/PU组合操作模式2
6切换模式 在运行下进行PU与外部操作模式切换
P160
0
用户参数组读取选择
P9
电子过电流保护
P24
多段速设定(4速)
P25
多段速设定(5速)
P26
多段速设定(6速)
P27
多段速设定(7速)
P48
第二电子过电流保护(0-500mA)
P77
0
1仅限于PU操作模式下的停止中可以写入。
2不可写入参数
注:P22 P75 P77 P79操作模式选择可写入。
2、即使运行中也可写入设定。
三菱变频器E参数设置
三菱变频器E740参数设置
参数号
参数值
说明
ALLC
0Hale Waihona Puke 0→1恢复出厂设置P1
50HZ(0-120HZ)
上限频率
P2
0HZ(0-120HZ)
下限频率
P4
50HZ(默认)
多段速设定(高速)
P5
30HZ(默认)
多段速设定(中速)
P6
10HZ(默认)
多段速设定(低速)
P7
加速时间
P8
减速时间
P183
8
MRS端子功能选择
15段速设定(同RL、RM、RH的多段速组合)
P232
多段速设定(8速)
P233
多段速设定(9速)
P234
多段速设定(10速)
P235
多段速设定(11速)
P236
多段速设定(12速)
P237
多段速设定(13速)
P238
多段速设定(14速)
P239
多段速设定(15速)
即使P77设定为0,在运行中都可变更设定值。当P160=0时可以设定。
0可以显示简单模式和扩展参数
1只显示注册到用户参数组的参数
P161
频率设定/键盘锁定操作选择
0M旋钮频率设定模式键盘锁定模式无效
1M旋钮电位器模式键盘锁定模式无效
10M旋钮频率设定模式键盘锁定模式有效
11M旋钮电位器模式键盘锁定模式有效
P182
5
RH端子功能选择
RH点动运行(JOG)
P15点动频率
P16点动加减速时间
