发射机
发射机的指标测量
发射机的指标测量一、参考资料●GB/T 12192—1990 移动通信调频无线电话发射机测量方法●GB/T 15844.1 移动通信调频无线电话机通用技术条件●GB/T 15874—1995 集群移动通信系统设备通用规范●《通信技术标准汇编（移动通信卷）》二、测量条件1、国标要求的条件国标对指标测量条件作了详细的规定，大致有以下方面。
●被测设备安装完整性●基本电源的标准条件●标准大气条件●测量场所、被测设备和测量工具的电磁屏蔽条件●测量仪器的精度●辅助测量设备的工作状况2、现有测量条件：●被测设备可能由于实时调试需要而未按规定安装完整，容易引入外界无线电干扰。
●应用由市电供电的直流稳压电源，交流市电源未经滤波稳压等净化处理，可能引进各种频段的干扰。
●由于缺乏电磁屏蔽室，整个测量过程只能暴露在存在各种电磁干扰的环境中进行，可能导致测量结果稍偏低于实际值。
●测量仪器主要有综测8920A、频谱仪8560E和失真度测量仪，对某些指标只能作近似测量或者对比测量。
●辅助测量设备主要是连接线、衰减器、耦合器，尽量其工作状态良好。
三、主要指标1、射频输出阻抗2、信道间隔3、工作频段4、频率误差5、输出载波功率6、输入功率与总效率7、音频失真8、频率稳定度9、调制灵敏度10、调制限制11、调制特性（音频相应）12、剩余调频13、邻道功率（邻道发射）14、杂散射频分量（杂波发射、杂散抑制）15、剩余调幅16、高调制频率时的发射频偏17、杂散噪声18、平均辐射载波功率19、发射机之间的互调20、共址多信道发射隔离21、相对音频互调产物电平22、发射机启动时间23、平均无故障工作时间四、部分主要指标的测量方法根据以往的设备送检报告、南京厂验，针对性地对发射机（由发射模块和功放模块连接构成的大功率发射机）的主要指标中的射频输出阻抗、信道间隔、工作频段、频率误差、输出载波功率、输入功率与总效率、音频失真、频率稳定度、调制灵敏度、调制限制、调制特性、剩余调频、邻道功率、杂散射频分量这14个指标进行了详细测量，其余9个主要指标的测量将在日后陆续跟进。

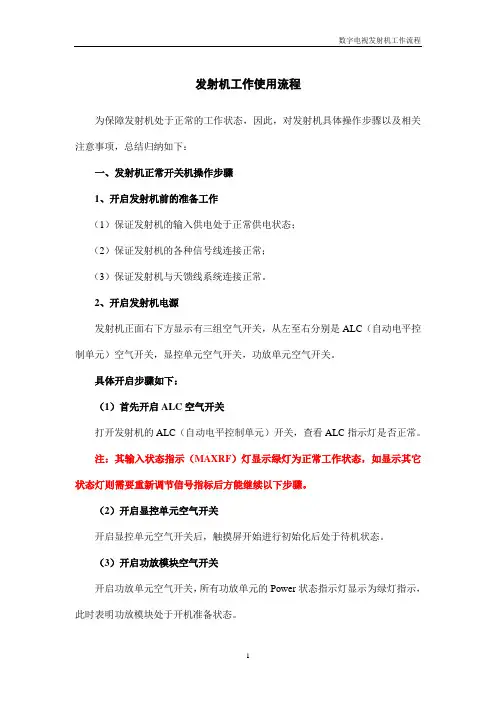

发射机操作流程
发射机工作使用流程为保障发射机处于正常的工作状态，因此，对发射机具体操作步骤以及相关注意事项，总结归纳如下：一、发射机正常开关机操作步骤1、开启发射机前的准备工作（1）保证发射机的输入供电处于正常供电状态；（2）保证发射机的各种信号线连接正常；（3）保证发射机与天馈线系统连接正常。
2、开启发射机电源发射机正面右下方显示有三组空气开关，从左至右分别是ALC（自动电平控制单元）空气开关，显控单元空气开关，功放单元空气开关。
具体开启步骤如下：（1）首先开启ALC空气开关打开发射机的ALC（自动电平控制单元）开关，查看ALC指示灯是否正常。
注：其输入状态指示（MAXRF）灯显示绿灯为正常工作状态，如显示其它状态灯则需要重新调节信号指标后方能继续以下步骤。
（2）开启显控单元空气开关开启显控单元空气开关后，触摸屏开始进行初始化后处于待机状态。
（3）开启功放模块空气开关开启功放单元空气开关，所有功放单元的Power状态指示灯显示为绿灯指示，此时表明功放模块处于开机准备状态。
3、发射机屏幕启动（1）点击触摸屏，屏幕亮起后，点击触摸屏主界面右下角的“开机”选项，听到嘀的一声后，再听到设备开启运行声，此时查看所有功放单元的“RF ON”是否为绿灯显示，绿灯亮起表明功放单元运行正常。
（2）点击触摸屏的“滤波”项，查看整机输出功率和反射功率是否正常；注：400W发射机正常功率范围：380W—420W，1000W发射机正常功率范围：850W—1100W，反射功率正常范围：10W—20W。
（3）点击触摸屏的“功放X（X：指功放单元编号）项”，查看此功放单元的工作参数是否正常。
注：每个功放单元有四个电流指示（分别为I1、I2、I3和I4），其正常工作范围：4A—6A。
4、关闭发射机（1）点击触摸屏主界面右下角的“关机”选项，会弹出“是否关机”的对话框，点击“是”选项，则发射机停止工作；（2）依次关闭功放单元空气开关、显控单元空气开关和ALC（自动电平控制单元）空气开关。
第2章发射机和接收机
第2章 发射机和接收机本章讨论用于无线传输的发射机和接收机的设计。
使用的术语将有如下界定的含义：从调制器直至发射天线的各部件构成发射机，而从接收天线直至解调器的各部件则构成接收机。
对发射机和接收机的要求显然是不同的，这是因为发射机只须处理所要求的信号，而接收机则须从天线接收的各种频率混合的信号中将所要求的信号提取出来。
此外，发射机处理的信号强度是恒定的，或者仅有很微小的变化，而接收机所应对的信号强度差异极大，其大小取决于与发射机的远近程度。
发射机主要欲达到的目标有：将有用信号转换为干扰尽可能小的高频传输信号、以尽可能最高的效率放大信号、并使转换或放大所产生的不良干扰信号的传输降至最低。
接收机主要欲达到的目标有：在邻近频率范围接收到很强信号的同时，还要从强度很弱的信号中将所要求的信号过滤出来，并产生一个清晰的、具有高信噪比和最低互调失真的信号。
因此，就发射机而言，主要难点在效率；而接收机所面临的是选择性、动态范围和噪声等问题。
2.1 发射机我们首先考虑模拟方式调制的发射机结构，其后再讨论数字方式调制的发射机。
其中，借助一些简化的方框图来加以说明，这些方框图将只显示出基本的组成部分。
2.1.1 模拟方式调制的发射机直接调制型发射机当模拟调制器的载波频率f C 与发射频率f RF 相同时，就实现了最简单的发射机。
在这种情况下，只需将调制器的输出信号放大并馈送到天线。
在实际应用中，发射放大器必须后接一个输出滤波器，以使源于放大器的信号失真降低到可接受的水平。
图2.1（a ）所示为直接调制型发射机结构，其信号频谱如图2.2所示。
单中频发射机随着频率的增高和需求的增长，使得要实现所需精度的调制器越发困难。
因此，要用较低的中频f IF 作为载波频率f CC IF RF f f f =使用中频可以更容易地构建调制器。
图2.1（b ）所示为单中频发射机的结构，它用混频器M1将中频f IF 转换为发射频率f RF ，由本机振荡器（Local Oscillator ，LO ）向混频器提供频率LO RF IF f f f =−混频处理所产生的和频与差频为LO IF RF f f f +=，LO IF RF IF 2f f f f −=−其中，发射频率部分用RF 滤波器滤出，然后馈入发射机放大器。

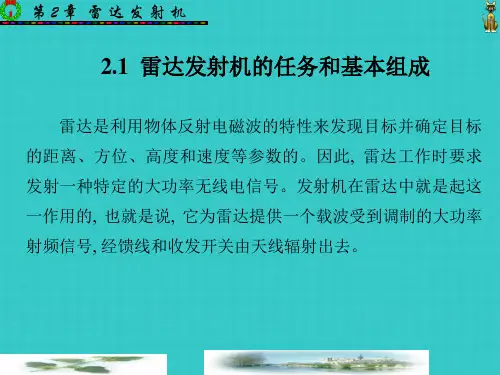

雷达原理第 章 雷达发射机
第2章 雷达发射机
单级振荡式发射机与主振放大式发射机相比，最大的优点 是简单、经济, 也比较轻便。实践表明, 同样的功率电平, 单级 振荡式发射机大约只有主振放大式重量的1/3。因此, 只要有可 能, 还是尽量优先采用单级振荡式方案。但是, 当整机对发射机 有较高要求时, 单级振荡式发射机往往无法满足而必须采用主 振放大式发射机。
冲重复周期为Tr, 则有
Pav Pt Tr
Ptfr
式中的fr=1/Tr是脉冲重复频率。τ/Tr=τfr称作雷达的工作比D。 常
规的脉冲雷达工作比的典型值为D=0.001, 但脉冲多卜勒雷达的
工作比可达10-2数量级, 甚至达10-1数量级。显然, 连续波雷达的
D=1。
第2章 雷达发射机
3. 总效率
电源输出端还需要有一个电容, 以尽量减小脉冲负载对电源的影响。
12
在滤主波振 、放注大入式稳发频射及机锁中相稳, 如频前等所措述施, 载, 所频以的能精够度得和到稳很定高度的在频低T率r电稳平定级度决。定, 较易采取各种稳频措施, 例如恒温、t 防震、稳压以及采用晶体
3 单级振荡和主振放大式发射机
信号的稳定度或频谱纯度
…
NkF
图 2.9 采用频率合成技术的主振放大式发射机
第2章 雷达发射机
图2.9是采用频率合成技术的主振放大式发射机的原理方框 图, 图中基准频率振荡器输出的基准信号频率为F。在这里, 发射 信号(频率f0=NiF+MF)、稳定本振电压(频率fL=NiF)、相参振荡 电压(频率fc=MF)和定时器的触发脉冲(重复频率fr=F/n)均由基准 信号F经过倍频、分频及频率合成而产生, 它们之间有确定的相 位相参性, 所以这是一个全相参系统率 F 振荡器

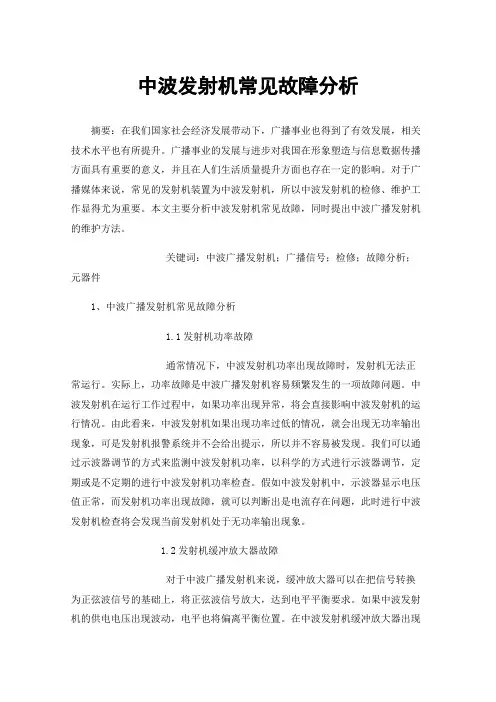

中波发射机常见故障分析
中波发射机常见故障分析摘要：在我们国家社会经济发展带动下，广播事业也得到了有效发展，相关技术水平也有所提升。
广播事业的发展与进步对我国在形象塑造与信息数据传播方面具有重要的意义，并且在人们生活质量提升方面也存在一定的影响。
对于广播媒体来说，常见的发射机装置为中波发射机，所以中波发射机的检修、维护工作显得尤为重要。
本文主要分析中波发射机常见故障，同时提出中波广播发射机的维护方法。
关键词：中波广播发射机；广播信号；检修；故障分析；元器件1、中波广播发射机常见故障分析1.1发射机功率故障通常情况下，中波发射机功率出现故障时，发射机无法正常运行。
实际上，功率故障是中波广播发射机容易频繁发生的一项故障问题。
中波发射机在运行工作过程中，如果功率出现异常，将会直接影响中波发射机的运行情况。
由此看来，中波发射机如果出现功率过低的情况，就会出现无功率输出现象，可是发射机报警系统并不会给出提示，所以并不容易被发现。
我们可以通过示波器调节的方式来监测中波发射机功率，以科学的方式进行示波器调节，定期或是不定期的进行中波发射机功率检查。
假如中波发射机中，示波器显示电压值正常，而发射机功率出现故障，就可以判断出是电流存在问题，此时进行中波发射机检查将会发现当前发射机处于无功率输出现象。
1.2发射机缓冲放大器故障对于中波广播发射机来说，缓冲放大器可以在把信号转换为正弦波信号的基础上，将正弦波信号放大，达到电平平衡要求。
如果中波发射机的供电电压出现波动，电平也将偏离平衡位置。
在中波发射机缓冲放大器出现故障、电平中断的情况下，电路中红色指示灯亮起，此时我们就可以断定为中波发射机缓冲放大器出现故障。
实际上，缓冲放大器在中波发射机结构中具有重要作用，占据重要位置，如果缓冲放大器存在故障，故障指示灯提升中波发射机存在异常，将会出现中波发射机运行故障。
中波发射机缓冲放大器故障具备一定的隐蔽性，假如没有及时进行故障排除以及维修工作，会严重影响接下来的传播工作。
发射机的工作原理和应用场合
发射机的工作原理和应用场合工作原理发射机是一种用来将电能转换为电磁波能量并将其传播出去的设备。
它基于电磁感应的原理工作，通过产生高频振荡信号，将电能转化为无线电波，以实现无线通信或广播。
发射机的工作原理可以简单地分为以下几个步骤： 1. 电源供电：发射机通常使用交流电源供电，将电能转换为直流电能。
2. 频率控制：发射机需要产生特定频率的振荡信号，这通过频率控制电路实现。
频率控制电路通常由晶体振荡器（或其他类似设备）组成，可以通过调节电路中的元器件来控制振荡频率。
3. 放大信号：发射机接收来自调制电路的低功率信号，并将其放大到适合传输或广播的功率水平。
放大通常通过多级放大器实现，每个级别都会将信号的功率增加一倍或更多。
应用场合发射机广泛应用于各种通信和广播领域，下面是几个常见的应用场合：1.无线电通信：发射机是实现无线电通信的核心设备。
例如，手机中使用的发射机将声音转化为无线电信号，并将其发送给接收器。
其他无线通信系统，如无线局域网（Wi-Fi）、蓝牙等，也使用发射机来进行数据传输。
2.电视广播：发射机是电视广播系统的重要组成部分。
它将音视频信号转换为无线电波，并将其传播到接收器上，以实现电视节目的播放。
不同频道的发射机可以同时工作，使得电视节目可以在不同的频率上进行广播。
3.无线电广播：发射机在无线电广播中起着关键作用。
它将声音信号转换为无线电波，并将其传播到广播接收器上，以使听众能够接收到广播内容。
无线电广播可以覆盖大范围的区域，并且能够通过多个发射站同时进行广播，以提供更好的覆盖和接收质量。
4.卫星通信：发射机在卫星通信系统中也扮演着重要角色。
卫星发射机将接收到的信号转换为无线电波，并将其发送到卫星上，以实现卫星通信。
这种通信方式可以实现全球范围内的通信，因此在遥远地区和海洋上应用广泛。
总的来说，发射机是实现无线通信和广播的关键设备，其工作原理基于电磁感应。
通过将电能转换为无线电波能量，并将其传播出去，发射机在各种场合下实现了远距离通信和广播的功能。
短波广播发射机技术要求
短波广播发射机技术要求
内容:
一、发射机输出功率
短波广播发射机的输出功率应符合国家无线电管理部门的规定和要求。
一般来说,短波发射机的输出功率在10-100KW之间。
二、发射机频率范围
短波广播发射机的频率范围一般在3-30MHz之间。
需要根据具体的频率规划和分配,选择合适的发射频率。
三、发射机频率稳定度
短波发射机的频率稳定度直接影响信号的传播质量。
频率稳定度指标一般要求必须高于1×10-6。
发射机应具有频率自动控制装置来保证频率稳定。
四、发射机相位噪声
发射机的相位噪声会导致发射信号的相位波动,影响接收效果。
短波发射机的相位噪声要求必须低于-80dBc/Hz。
五、发射机谐波和寄生发射
发射机输出的谐波和寄生发射必须控制在规定的限值以下,一般要求
高次谐波和寄生发射至少要低于基波60dB。
六、发射机调制质量
发射机的调制质量直接决定信号传输的音质效果。
调制度要求大于85%,频率响应在100-5000Hz范围内±3dB。
七、发射机自动保护
发射机必须设置自动保护装置,在发生异常情况下能够快速关闭发射机以防止发生故障。
自动保护范围包括高驻波比保护、过功率保护、过温保护等。
八、发射机远程控制
发射机应设置远程监控和控制功能。
使得能够实现对发射机的远程监测和参数调整控制。
10kW中波发射机射频部分工作原理及故障维修
10kW中波发射机射频部分工作原理及故障维修摘要：近年来，随着社会建设的不断发展，DAM中波发射机也称为数字调制中波发射机。
由于采用了先进的数字调制与功率合成技术，DAM中波发射机整机工作效率可达85%以上，具有工作性能稳定、保护功能完善、操作方便的特点。
由于组装工艺和采用的元器件质量不同，DAM中波发射机在使用过程中会出现各种各样的故障，其中射频部分故障为多发故障，也是处理起来比较棘手的故障。
对此，以某厂家的DAM10kW发射机为例，对DAM中波发射机射频部分的工作原理及故障维修进行详细的论述。
关键词：10kW中波发射机；射频部分；工作原理；故障维修引言为了提高安全播出保障能力，技术人员需要了解发射机的原理和构造，这样才能在日常维护检修中起到关键作用，从而全面提升无线广播质量。
1DAM10kW中波发射机工作原理ZHTDAM10kW-II型是哈尔滨正泰设备有限公司生产的全固态10kW数字调幅中波发射机。
该机采用数字幅度循环调制方式，将音频信号和载波所需的直流电压经过模数变换，量化成12比特的数字，再对它们进行循环编码，使每个比特数对应控制一定数目功放模块的循环开通，通过各个功放模块输出电压叠加合成，最终形成与音频信号相同的包络，实现调幅。
而受控制的末级功放模块是由42块输出电压相同的大台阶功放和6块输出电压为二进制关系的小台阶功放组成，因此这种调制方式也称为量化的调幅调制。
2射频部分工作原理2.1振荡器工作原理振荡器的作用是产生本机所需的载波信号。
振荡器电路主要包括本机激励信号产生电路、外部激励信号输入电路以及内外激励信号切换电路。
振荡器板上的主要元器件和对外接口电路包括温补振荡器、电源输入接口、+22V供电保险丝、外部激励输入接口、激励信号输出以及激励信号检测对外接口。
振荡器输出信号经X4-8送到射频合成母板X1-1端，X5-1是激励信号监测输出端。
2.2预推动放大器工作原理由于缓冲放大器输出的信号不能满足功率放大级的要求，还需要预推动和推动级进一步放大，缓冲放大器输出的信号到预推动级继续放大。
发射机和接收机原理
发射机和接收机原理
发射机就是将信号按一定频率发射出去的装置。
发射机按调制方式可可分为调频（FM），调幅(AM)，调相（PM）和脉冲调制四大类。
又有模拟和数字之分。
发射机包括三个部分：高频部分，低频部分，和电源部分。
接收机是用于电信号的通信设备。
由于来自于空间的电磁波已经很微弱，且夹杂着大量的干扰与噪声，接收机必须具有放大信号、选择信号、排除干扰以及对信号进行解调的能力。
接收机的类型大致有三种，分别是直放式、超外差式和超再生式。
发射机简介介绍
检查设备运行状态是否正常
总结词
对发射机运行状态的实时监控，能帮助及时 发现潜在问题，为预防性维护提供依据。
详细描述
发射机的正常运行状态对于其性能的发挥至 关重要。因此，应定期检查发射机的运行状 态，包括但不限于发射频率、功率、工作温 度等参数。如发现异常，应立即停机检查， 避免因小问题引发大故障。
03
发射机的性能指标
频率范围
频率范围
发射机的频率范围是指在规定条件下，发射机能够正常工作的频率范围。频率 范围的大小反映了发射机的工作带宽，是评估发射机性能的重要指标之一。
频率稳定性
频率稳定性是指发射机在正常工作条件下，输出频率的稳定程度。频率稳定性 对于保证通信系统的正常运行至关重要，因为频率偏移可能导致信号失真或干 扰。
放大器
作用
将调制信号进行放大，提高发射机的发射功率。
类型
常见的放大器类型包括晶体管放大器和集成电路放大器。晶体管放大器具有较高的放大倍 数和较低的噪声，但需要较高的直流电源电压；集成电路放大器具有较小的体积和较低的 功耗，但放大倍数较低。
特点
放大器通常具有较高的线性度和宽频带特性，能够保证发射机的信号质量和稳定性。
定期对设备进行维护和保养
总结词
定期对发射机进行维护和保养，能有效延长 设备使用寿命，提高设备性能。
详细描述
根据发射机的使用说明书，应定期对发射机 进行维护和保养。这包括对各部件的清洁、 润滑，以及对易损件的更换等。此外，还需 对发射机的性能进行定期检测，以确保其在
良好状态下运行。
THANKS
感谢观看
波形质量
发射机的波形质量是指其输出的信号波形在时域和频域上的质量。高质量的波形 能够减少信号失真和干扰，提高通信系统的性能。
数字电视发射机的基本构成
数字电视发射机的基本构成数字电视发射机是将数字电视信号转化为无线电波并传输到空中的设备。
它是数字电视广播系统中至关重要的组成部分，负责将电视节目信号发送到广播塔，供观众接收。
数字电视发射机的基本构成包括发射调制器、功率放大器、射频输出滤波器和辅助电路等。
1. 发射调制器发射调制器是数字电视发射机的核心部分，负责将数字电视信号转化为射频信号。
它包括信号处理模块、编码模块和调制模块。
信号处理模块对输入的电视节目信号进行处理，如去噪、滤波、均衡等，以提高信号质量。
编码模块将处理后的信号进行压缩编码，以减小信号占用带宽。
调制模块将编码后的信号调制成符合广播要求的频率和调制方式。
2. 功率放大器功率放大器是数字电视发射机中的重要组成部分，负责将调制后的信号进行放大，以增加信号的传输距离和覆盖范围。
功率放大器通常由多级放大器组成，每级放大器都能将输入信号的功率放大一定倍数。
通过多级放大，可以将信号的功率提升到足够的水平，以满足广播的需求。
3. 射频输出滤波器射频输出滤波器用于滤除功率放大器输出信号中的杂散频率和谐波，以保证发送的射频信号符合广播标准。
射频输出滤波器通常由多级滤波器组成，每级滤波器都能滤除一定频率范围内的杂散信号。
通过多级滤波，可以有效地减少射频信号中的杂散频率和谐波，提高信号质量。
4. 辅助电路辅助电路包括供电电路、温度控制电路、保护电路等，用于保证数字电视发射机的正常运行和安全性。
供电电路提供所需的电源电压和电流，以供各个组件正常工作。
温度控制电路用于监测和控制发射机的温度，避免过热或过冷对设备造成损害。
保护电路用于监测和保护发射机的工作状态，当出现异常情况时，及时采取措施以防止设备损坏。
数字电视发射机的基本构成包括发射调制器、功率放大器、射频输出滤波器和辅助电路等。
这些组件共同工作，将数字电视信号转化为无线电波并传输到空中，为观众提供清晰、稳定的数字电视节目。
数字电视发射机的设计和优化对于数字电视广播的质量和覆盖范围具有重要意义，是数字电视广播系统中不可或缺的一部分。
第4章发射机
第四章发射机T.A.Weil4.1 引言发射机是脉冲雷达系统的一个组成部分图4.1是典型的脉冲雷达系统框图。
在这些方块中，公共媒体一般只标注天线和显示器，其余部分则成为“幕后英雄”。
这些不被媒体看重的部分对雷达系统同等重要，而且从设计角度而言也同样有趣。
发射机在雷达系统的成本、体积、重量、设计投入等方面占有非常大的比重，也是对系统电源能量以及维护要求最多的部分。
它通常是竖在雷达设备间角落里的大机柜，嗡嗡叫着，身上挂着“高压危险”的牌子，所以人们都宁愿远离它。
其内部结构奇特，更像一个酿酒厂而不是电脑或电视。
本章试图解释雷达发射机为何如此，希望给读者展示一个不神秘的雷达发射系统。
为何如此大的功率？发射机体积大、重量重、成本高、消耗功率大，原因是它需产生大功率射频输出，而这种要求来自雷达系统设计的综合考虑。
搜索雷达作用距离的四次方与平均射频功率、天线孔径面积（确定天线增益）、扫过需要覆盖的立体角所需时间（限制了每个方向上收集信号及为提高信噪比而积累信号的时间长短）成正比，即：4(4.1)⨯∝R⨯PTA探测距离随功率的四次方根变化是因为输出的发射功率密度与返回的目标回波能量密度随其经过距离的平方而衰减。
用提高发射机功率的方法增大雷达作用距离需付出大的代价：功率需要提高16倍才能使探测距离增加一倍。
反之，降低距离要求可显著地减少系统成本。
功率孔径积是衡量雷达性能的基本参数。
这个参数如此重要，以至在第一阶段限制战略武器条约中被专门提到，并作为限制反弹道导弹（ABM ）雷达性能的基础。
接收机灵敏度未在方程（4.1）中出现，这是由于热噪声对接收机的灵敏度有明确的限制，在这个简单距离方程中默认接收机总是工作在最高的灵敏度状态。
平均发射功率仅仅是雷达距离方程中的一个因子而且成本又很高，为何还要求如此之高的功率？用减小功率但增加天线孔径或扫描时间的办法来补偿是否为较好的办法？回答是天线孔径增加使成本增加得更快。
这是因为天线的重量、结构的复杂程度、尺寸误差以及对底座的要求都随着天线孔径的增加而迅速增加。
发射机的基本组成
发射机的基本组成发射机是无线电通讯的重要设备之一，它可以将电力信号转换成无线电信号，进行宣传广告或者进行通信传输工作。
而发射机的基本组成是由多个部分组成，下面我们就来分析一下它的结构和功能。
一、电源部分电源部分是发射机的基本组成部分之一，它的主要作用就是提供所需的电能来供给其他部分的工作。
在电源部分中，通常会将电源电压进行整流、滤波，然后再通过调节电路提供所需的电压输出，以确保发射机的正常运行。
二、调制模块调制模块也是发射机的基本组成部分之一，它的主要作用就是将音频信号或其他信号通过调制电路将这些信号转换成高频信号，然后在进行放大处理，最终得到适用于无线电传输的信号。
三、功率放大器功率放大器是发射机的重原件，它的主要作用就是放大调制后的信号，生成能够被天线传输的高频电磁波。
在发射机中，功率放大器通常是最关键的部分，因为它的放大效果直接关系到无线电信号的传输质量和距离。
四、输出滤波器输出滤波器是发射机的基本组成部分之一，它的主要作用是对合适的频段进行信号滤波，以确保发射出的信号能够准确地被天线传输出去。
通过滤波器的优化，可以进一步提昇信号的传输效率和通信质量。
五、天线天线是发射机和无线电信号传输之间非常重要的组成部分，它的主要作用是将发射出来的信号转换成无线电磁波，并且将这些无线电磁波传输到空气中。
在天线中，通常采用线圈、电容等电气元件组成几何形态各异的辅助体系来进行调节，产生带宽较广的高频电磁波。
六、控制面板控制面板是发射机基本组成部分之一，它的主要作用是为使用者提供一个简单且便捷的操作界面，可以进行频率调节、功率控制等设置，以实现发射机的稳定可靠运行。
总之，发射机的基本组成部分是非常丰富和复杂的，如上述便是主要组成部分。
不同型号的发射机，其组成部分和控制方式也是各不相同的，因此在使用和维护发射机时，必须要仔细地了解和学习其基本组成部分的功能，以确保发射机的高效、可靠的运行。
调频发射机原理
调频发射机原理
调频发射机是一种用于无线电通信的设备，它可以将声音信号转换成无线电波，通过空气传播到接收机，从而实现远距离通信。
调频发射机原理是指调频发射机工作的基本原理和原理。
调频发射机的基本原理是利用频率调制技术，将声音信号转换成无线电信号。
具体来说，首先是声音信号经过一个音频放大器放大，然后经过一个频率调制器，将声音信号的频率变化转换成无线电信号的频率变化。
最后，经过无线电发射天线，将调制后的无线电信号发送出去。
调频发射机的工作原理可以分为三个部分，音频处理部分、频率调制部分和发射部分。
首先是音频处理部分，声音信号经过麦克风或其他声音采集设备采集，然后经过音频放大器放大，以增加信号的幅度，使之能够驱动频率调制器。
其次是频率调制部分，经过音频放大器放大后的信号经过频率调制器，将声音信号的频率变化转换成无线电信号的频率变化。
频
率调制器是调频发射机中的核心部件，它能够将声音信号的频率变化转换成无线电信号的频率变化，并且能够将这种频率变化稳定地保持在一定范围内。
最后是发射部分，经过频率调制器调制后的无线电信号经过无线电发射天线发送出去。
无线电发射天线是将无线电信号转换成电磁波并发送出去的设备，它能够将调制后的无线电信号有效地发送到目标接收机。
总的来说，调频发射机的原理是利用频率调制技术，将声音信号转换成无线电信号，然后通过无线电发射天线发送出去，实现远距离通信。
调频发射机在现代通信中起着重要的作用，它广泛应用于广播、无线电通信、无线电电视等领域，为人们的日常生活和工作提供了便利。
光发射机与光接收机
高速调制技术
01
02
03
外调制技术
利用外部调制器对光信号 进行调制，实现高速率、 高效率的光信号传输。
直接调制技术
通过直接改变光源的驱动 电流或电压来实现光信号 的调制，具有简单、易实 现的优点。
先进调制格式
采用高阶调制格式如 QAM、OFDM等，提高 光信号的频谱效率和传输 性能。
灵敏度提升技术
移动通信
在5G和未来的6G移动通信网络 中，光发射机和光接收机可用于 实现高速、大容量的数据传输，
提升网络性能。
数据中心互联
随着云计算、大数据等技术的快 速发展，数据中心之间需要大容 量、低时延的数据传输，光发射 机和光接收机是实现这一目标的
关键技术之一。
广播电视领域应用
有线电视网络
光发射机和光接收机可用于有线 电视网络中的信号传输和接收， 提供高清、稳定的电视信号。
光接收机的灵敏度、动态范围等性能对接收到的 光信号进行准确解调至关重要。
光发射机与光接收机需相互匹配，以确保信号在 传输过程中的稳定性和可靠性。
性能指标对比
光发射机主要性能指标
输出光功率、消光比、光谱宽度、波 长稳定性等。
光接收机主要性能指标
灵敏度、动态范围、误码率、接收带 宽等。
04
关键技术与挑战
工作过程
光信号接收
光电转换
信号放大与处理
时钟提取与数据再 生
输出电信号
光接收机首先接收来自 光纤的光信号。
光信号经过光电转换器 件转换为电流信号。
电流信号经过前置放大 器和主放大器进行放大 ，以提高信号的幅度和 信噪比。同时，可能还 需要进行波形整形、均 衡等处理，以优化信号 质量。
从经过处理的信号中提 取时钟信息，并用于数 据再生，以确保数据的 准确性和可靠性。
无线电发射机的性能指标和通信的联系
无线电发射机的性能指标和通信的联系无线电通信设备的技术指标通常是指无线电收、发信机的技术指标。
但考虑到电台种类很多，各种电台的主要技术指标不尽相同，故这里从概念上对其无线电通信设备的主要技术指标加以说明。
一、发射机的主要技术指标发射机的主要技术指标有工作种类、调制方式、频率范围、频率稳定度及准确度、输出功率、效率、杂散辐射等。
1、工作种类通信设备的工作种类是指通信业务，包括电话、电报、传真或语音、图像与数据通信等。
一般地，电话业务又分为调幅话、调频话和单边带（含上边带和下边带）话等；而电报业务则又有等幅报、调幅报和移频报等。
不过，并不是每一种通信设备都能够完成上述的全部业务，而往往是只具备其中的一项或几项业务。
2、调制方式发射类型定义为传送信息和广播的过程。
描述发射类型时包括几个特性，而这些特性完整地描述了调制方式及其所需的带宽等。
欲了解ITU-R3、频率范围、频率准确度与频率稳定度发射机的工作频率即发射机的射频载波频率，具体数值由发射机的用途所决定，一般是指一个能够正常工作的频率范围或频段，并表现在两个方面：一是要求在波段内的任何一个频率或指定频率上都能工作；二是要求在整个波段内或所有指定频率上的电性能基本稳定。
发射机的频率准确度与频率稳定度是相对于射频载波而言的，其含义详见下表1-3。
一般地，调幅或单边带发射机频率稳定度的数量级分别为10-4~10-5、10-6~10-7。
当频率稳定度较很高时，一旦建立通信，接收机就不致因频率变化而需适时微调，故可实现不微调的通信，从而提高了通信的可靠性。
表1-3：频率准确度与频率稳定度4、输出功率与效率发射机的输出功率是指发射机传送到天、馈线上的功率。
根据发射类别，短波发射机的输出功率通常采用峰包功率（PEP）、平均功率或载波功率三种方式之一来标定，它们的含义详见下表1-4中。
表1-4：峰包功率、平均功率和载波功率含义一般地，全载波发射时，载波功率比100%调制时的峰包功率低6dB；而缩减或抑制载波发射时，载波功率则分别比峰包功率低16~26dB或40dB。
发射机工作原理
发射机工作原理
发射机工作原理是将电能转化成电磁波能量，并将其传输到空中。
具体来说，发射机包括两个主要部分：振荡器和天线。
振荡器是发射机中的核心部件，它负责产生高频的交流电信号。
电能经过电源供电后，被送入振荡器中。
振荡器会通过一系列电子元件，如电容器和电感器等，使电流不断流动，并形成一个可持续振荡的电磁场。
振荡器中的电路参数决定了产生的电磁波的频率。
将振荡器产生的电信号传输到天线，天线负责将电信号转化为电磁波并辐射到空中。
天线由一个或多个导体构成，通常呈线性或者螺旋状。
当振荡器的交流电信号通过天线时，会在天线中产生电荷的加速和运动，从而激发电磁场并辐射电磁波。
电磁波的频率和振荡器的交流电信号频率相同。
通过控制振荡器的电信号频率、幅度和相位等参数，可以实现发射机在不同频率范围内的工作。
这样，发射机就能够产生适应不同通信需求的电磁波信号，并将其传输到空中，实现信号的传播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：高频电路设计与制作实训实训(论文)说明书题目：调频发射机院（系）：信息与通信学院专业：电子信息工程学生姓名：学号： 09011301指导教师：胡机秀班立新2011年1 月04日摘要在无线电通讯和广播中，需要传送由语言、音乐、文字、图像等转换成的电信号。
由于这些信号频率比较低，根据电磁理论，低频信号不能直接以电磁波的形式有效地从天线上发射出去。
因此，在发送端须采用调制的方式，将低频信号加到高频信号之上，然后将这种带有低频信号的高频信号发射出去，在接收端则把带有这种低频信号的高频信号接收下来，经过频率变换和相应的解调方式"检出"原来的低频信号，从而达到通讯和广播的目的。
本次实训为无线调频发射机的制作，主要是对调频发射机工作原理的分析及其安装调试。
发射机相当于一个迷你电台，通过发射机机可以把声音转换成无线电信号发射出去，该信号频率可调，通过普通收音机接收，只要在频率适合时即可接到发射机发射的信号，通过扬声器转换出声音。
关键字：信号；调频；发射机AbstractWith the development of technology and people's living standards, the wireless transmit- terin life is widely used, the most common are radio stations, radio and so on. People through the wireless transmitter can transmit the information to be spread out, the recipient can receive information through the receiver.The training for the wireless FM transmitter. FM transmitter is now in rapid evolving, in many areas has been very widely used, it can be used for lectures, teaching, toys, securityand other areas. The FM transmitter is the main working principle of the analysis andinstallation. Equivalent to a mini radio transmitter by transmitter unit can be converted into a radio signal transmitting sound out the signal frequency is adjustable, by ordinary radioreceiver, as long as the frequency can be received when the transmitter transmitting the signal through the speaker conversion of sound.Keywords: Radio ；FM； transmitter目录引言 (1)1 调频发射机系统组成和工作原理 (1)1.1 调频发射机电路 (1)1.2调频发射机的工作原理 (2)2 所用元器件介绍 (2)2.1 BA1404 (2)2.1.1 BA1404 的主要特点 (2)2.1.2 引脚功能及工作原理 (2)2.1.3 典型应用 (4)2.1.4注意事项 (5)2.2 9018 (5)2.2.1 主要用途 (5)2.2.2 主要特点 (5)2.2.3 最大额定值和电特性 (5)2.3 9013 (7)2.3.1主要用途 (7)2.3.2主要特点 (7)2.3.3 电特性 (7)4 电路板的制作 (8)5 调频发射机的调试 (9)6 结论 (9)谢辞 (11)参考文献 (12)附录 (13)引言在当今这个科技高速发展的时代里，信息无处不在。
而信息的传递和接受方式也是多种多样。
通过不同的方式，人们可以方便快捷地传递与接收信息。
而通信的主要任务是传递信息，即将经过处理的信息从一个地方传递到另一个地方。
在我们生活中涉及到通信系统的工作原理的技术项目比比皆是，如广播、收音机、对讲机等等。
无线调频发射机。
调频发射机目前处于快速发展之中，在很多领域有了很广泛的应用，它可以用于演讲、教学、玩具、防盗等诸多领域。
本次调频发射机实验实训，其涉及到了数字电子技术，模拟电子技术，现代通信技术，常用电子元件的认知等知识，实训培养了我们分析问题，解决问题的能力，在一定程度上还提高了我们学生综合的学习能力。
而卫星的调试则让我们实际操作调试卫星天线，接受电视广播节目。
我们作为电子信息专业的大学生，对电子方面的科学文化知识一定要知道，特别是现在信息高速发展的时代，人们对大学生的要求不再是过去的死读书，而是要学会灵活地运用所学到的知识，所以这次实训对我们来说是一个将所学知识运用于实际生活的一个很好的机会。
1 调频发射机系统组成和工作原理1.1 调频发射机电路与系统组成所对应的电路图如图1所示图1 调频发射机电路图1.2调频发射机的工作原理调频发射机就是先将音频信号和高频载波调制为调频波,使高频载波的频率随音频信号发生变化,再对所产生的高频信号进行放大,激励,功放和一系列的阻抗匹配,使信号输出到天线,发送出去的装置.高频信号的产生现在有频率合成,PLL等方式.现在我国的商业调频广播的频率范围为88-108MHZ,校园为76-87MHZ,西方国家为70-90MHZ 我们要做的是立体声调频发射机，其主要由立体声频率调制器、射频功率放大器等组成。
该机的立体声调制器采用性能好、外围元件少、集成度高的调频立体声发射机专用芯片BA1404(考虑发射频率的稳定性，该芯片内部的频率调制及射频放大部分没有使用)。
来自音源的立体声信号由电位器调节适当幅度后，分别由各自的RC网络组成的预加重电路耦合到BA1404第1、18脚，经BA1404内部左右声道放大、平衡调整等处理后由第12脚输出，并与第13脚输出的19kHz导频信号一起组成立体声复合信号。
该立体声复合信号经Q1等组成的电压放大器放大后。
送入频率调制电路进行频率调制，频率调制电路由Q2等组成。
它是一个工作频率相当稳定的改进型电容三点式振荡电路。
振荡频率主要由连接在Q2基极的电感、电容参数决定。
Q3等组成射频功率放大推动级。
Q3集电极外接的电感、电容构成谐振电路，其谐振频率为88－108MHz。
2 所用元器件介绍2.1 BA1404BA1404 是为数不多的调频发射集成电路之一, 它弥补了过去用分立元件来设计调频电路的不足, 而且具有立体声调制的功能。
仅用很少的外围元件就可得到优美的立体声调频信号。
因此在FM立体声发射及无线微波方面具有重要的应用价值。
2.1.1 BA1404 的主要特点BA1404 的主要特点如下:●采用低电压、低功耗设计, 电压在1～3V 之间, 典型值为1. 25V , 最大功耗500mW , 静态电流为3mA ;●将立体声调制、FM 调制、射频放大电路集成在一个芯片上;●所需外围元件少;●两声道分离度高,典型值为45dB ;●输入阻抗为540Ω( f in = 1kHz) , 输入增益为37dB (Vin = 0. 5mV) ;●典型射频输出电压为600mV 。
2.1.2 引脚功能及工作原理BA1404 的引脚功能如表1 所列, 图2为BA1404 结构功能框图。
它主要由前置音频放大器(AMP) , 立体声调制器(MPX) , FM 调制器及射频放大器组成。
立体声前置级分别为两个声道的音频放大器。
输入为0. 5mV 时,增益高达37dB ,频带宽度为19kHz 。
如输入信号中存在频率高于19kHz 的成分, 则必须在输入端加一个低通滤波器, 否则两个声道的分离度会下降。
在立体声调制组,振荡器输出的38kHz 信号用于立体声调制。
通常在16、17 脚接一可调电阻,以获得最佳的通道分离度。
立体声混合信号(MPX 输出信号) 与导频输出信号( PILO T OU T) 合成后的调制信号通过12 脚进入射频振荡器并对载波进行FM 调制, 经射频放大后输出射频信号, 射频信号的典型值在600mV左右。
图2 BA1404 结构框图BA1404 内部还提供了一个参考电压单元VREF 。
设计者可以利用这个电压信号改变外接变容二极管的电容值,继而改变载波的振荡频率。
因此,只要控制一个电阻的分压值就可以达到改变发射频率的目的,这是比较独特的设计。
2.1.3 典型应用图3为BA1404 的典型应用电路。
图中,左右声道各通过一个预加重电路把音频信号输入到BA1404 内部。
利用内部参考电压改变变容二极管的电容值, 从而实现发射频率的调整。
图3 BA1404 的典型应用图2.1.4注意事项设计时应注意以下几点:(1) 为了能够使发射机和FM 接收机的频率响应相互匹配,在输入端需加预加重网络,其时间系数为50μs 。
(2) 在13、14 脚,立体声调制器输出的立体声混合信号和导频信号进行合成时, 有可能造成立体声通道的分离度恶化,所以必须注意12、13、14 脚外围元件的值。
(3) OSC 振荡网络的输出频率范围如果在76～108MHz 内, 可在“ 5mm 的铁芯上用“ 0. 5mm 的漆包线绕2. 5 圈左右, 使C11 的电容值为47p F 。
7脚上的RF 匹配网络也应如此。
(4) 为了简化应用,可以采取以下措施:●将16、17 脚悬空。
因为集成块内部已经保证了较高的通道分离度,接可调电阻只是为了优化。
●不用变容二极管微调发射频率, 在变容管处直接短路,这样,可以省去R3 和D1。
●可以略去7 脚上的RF 匹配网络, 直接和VCC 相接。
图2 所示的BA1404 应用电路的发射范围可以达到方圆数百米,如果再想加大其发射距离,可以在射频输出端再加一射频放大器,可以用分立元件,也可以直接选用MAXIM 公司的RF 功率放大电路MAX2611 或MAX2650 , 它们都适合与BA1404 匹配。
2.2 90189018是NPN型高频小功率晶体管，在电路中作为射频功率推动放大级，与电容、电感相结合，构成谐振电路，用于调节本振频率。
2.2.1 主要用途在AM/FM的中频放大器和FM/UHF调谐器的本机震荡器中作放大器的作用。
2.2.2 主要特点9018的主要特点为：●特征频率高，为1100MHz（典型值）。
