简述火力发电厂的生产过程
火力发电厂的生产过程
能量转化过程：
锅炉燃烧
汽轮机动叶
发电机
烟气热量通过锅炉受热面传递给工质（蒸汽） 三种方式：辐射、传导、对流
热能
机械能
电能
汽轮机喷嘴
动能
能量交换过程：
工质（汽轮机排汽）的热量通过凝汽器传递给冷源（循环水） 两种方式：传导、对流
化学能
火力发电厂的生产过程
火力发电厂三个主要流程：
空预器
电除尘
送风机
一次风机
整流装置
主变
厂变
启备变
6KV母线
循环泵
化学水箱
220KV开关站
补水泵
引风机
分离器
贮水箱
20KV
火力发电厂中的主要设备
三大主机： 锅炉、汽轮机、发电机
汽轮机润滑油系统
汽轮机EH油系统
循环水系统
凝结水系统
给水回热系统
汽轮机汽封系统
真空系统
旁路系统
汽轮机主要系统
火力发电厂中的主要辅助系统
每个值负责内容：机组的调试操作与验收，机组的启动、停机和试验操作，机组正常运行的监视、检查和操作调整，机组异常及事故情况下的处理和恢复正常运行，分析事故原因，制定防范措施。总之，就是保证机组安全经济稳定运行，完成发电量任务。
发电部管理模式为值建制，设立4个值，每值设置岗位为：值长、机组长、主值、副值和巡检。
火力发电厂的主要损耗：
发电厂的经济运行
发电厂的经济运行
火力发电厂的能量平衡图
锅炉损失
汽轮机及热力循环损失
管道损失
发电机损失
输出热量
输入热量
热耗量
01
热耗率
02
热效率
火力发电厂生产流程介绍
目录一、火力发电厂概况 (1)1、火电厂的分类 (1)2、火力发电厂的工作流程 (1)二、火力发电厂的工作原理 (2)1、燃煤系统 (2)2、汽水系统 (3)3、电气系统 (4)三、火力发电厂对环境的影响 (5)一、火力发电厂概况1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。
图1 火力发电厂总图2、火力发电厂的工作流程现代化火电厂是一个庞大而又复杂的生产电能与热能的工厂。
它由下列5个系统组成：①燃料系统。
②燃烧系统。
③汽水系统。
④电气系统。
在上述系统中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。
主变压器和配电装置一般装放在独立的建筑物内或户外，其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则安装在辅助建筑中或在露天场地。
火电厂基本生产过程是，燃料在锅炉中燃烧，将其热量释放出来，传给锅炉中的水，从而产生高温高压蒸汽；蒸汽通过汽轮机又将热能转化为旋转动力，以驱动发电机输出电能。
到80年代为止，世界上最好的火电厂的效率达到40%，即把燃料中40%的热能转化为电能。
在上述系统的所有设备中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。
主变压器和配电设备一般是安装在独立的建筑物内和户外；其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则是安装在辅助建筑中或在露天场地。
火电厂工艺流程范文
火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。
1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。
2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。
3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。
二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。
2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。
3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。
火力发电的流程

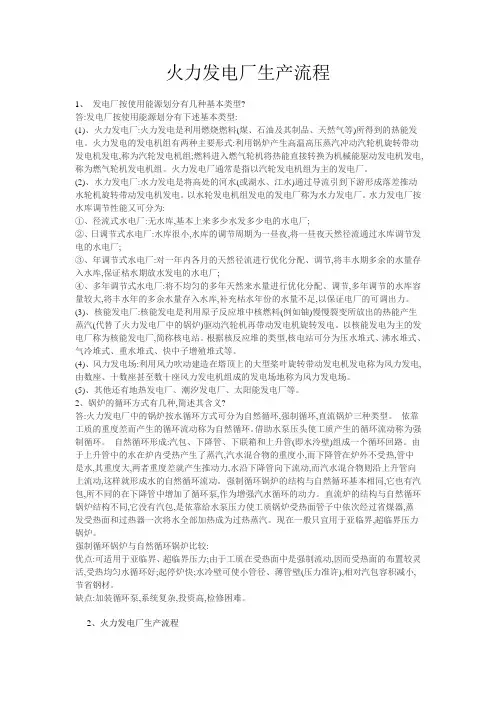

火力发电厂生产流程1、发电厂按使用能源划分有几种基本类型?答:发电厂按使用能源划分有下述基本类型:(1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。
火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电,称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电,称为燃气轮机发电机组。
火力发电厂通常是指以汽轮发电机组为主的发电厂。
(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。
以水轮发电机组发电的发电厂称为水力发电厂。
水力发电厂按水库调节性能又可分为:①、径流式水电厂:无水库,基本上来多少水发多少电的水电厂;②、日调节式水电厂:水库很小,水库的调节周期为一昼夜,将一昼夜天然径流通过水库调节发电的水电厂;③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节,将丰水期多余的水量存入水库,保证枯水期放水发电的水电厂;④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节,多年调节的水库容量较大,将丰水年的多余水量存入水库,补充枯水年份的水量不足,以保证电厂的可调出力。
(3)、核能发电厂:核能发电是利用原子反应堆中核燃料(例如铀)慢慢裂变所放出的热能产生蒸汽(代替了火力发电厂中的锅炉)驱动汽轮机再带动发电机旋转发电。
以核能发电为主的发电厂称为核能发电厂,简称核电站。
根据核反应堆的类型,核电站可分为压水堆式、沸水堆式、气冷堆式、重水堆式、快中子增殖堆式等。
(4)、风力发电场:利用风力吹动建造在塔顶上的大型桨叶旋转带动发电机发电称为风力发电,由数座、十数座甚至数十座风力发电机组成的发电场地称为风力发电场。
(5)、其他还有地热发电厂、潮汐发电厂、太阳能发电厂等。
2、锅炉的循环方式有几种,简述其含义?答:火力发电厂中的锅炉按水循环方式可分为自然循环,强制循环,直流锅炉三种类型。
火力发电厂施工方案

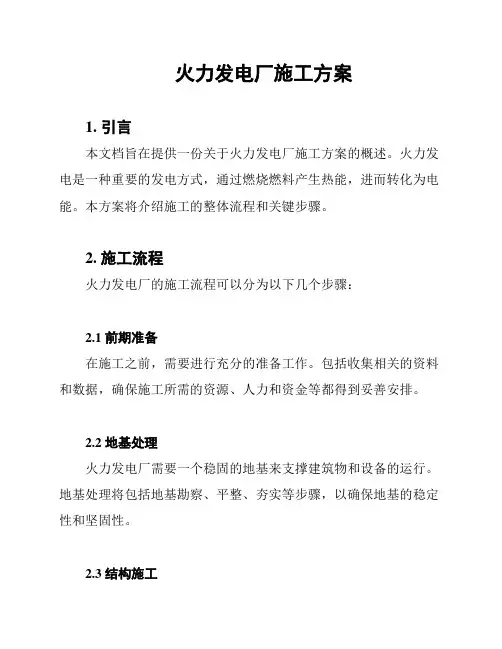

火力发电厂施工方案1. 引言本文档旨在提供一份关于火力发电厂施工方案的概述。
火力发电是一种重要的发电方式，通过燃烧燃料产生热能，进而转化为电能。
本方案将介绍施工的整体流程和关键步骤。
2. 施工流程火力发电厂的施工流程可以分为以下几个步骤：2.1 前期准备在施工之前，需要进行充分的准备工作。
包括收集相关的资料和数据，确保施工所需的资源、人力和资金等都得到妥善安排。
2.2 地基处理火力发电厂需要一个稳固的地基来支撑建筑物和设备的运行。
地基处理将包括地基勘察、平整、夯实等步骤，以确保地基的稳定性和坚固性。
2.3 结构施工在地基处理完成后，可以开始进行建筑物的结构施工。
这包括建筑基础的施工、主体结构的搭建等工作。
2.4 装备安装火力发电厂需要安装各种设备和机械来实现发电的过程。
装备安装将包括锅炉、涡轮发电机组、烟气处理系统等设备的安装和调试。
2.5 系统调试在装备安装完成后，需要对整个系统进行调试，以确保各个部分之间的协调和运行的稳定性。
2.6 完工验收在全部工程完成后，需要进行完工验收。
验收标准将按照相关法规和要求进行，并确保火力发电厂的安全性和稳定运行性。
3. 关键注意事项在火力发电厂的施工过程中，需要特别注意以下几个方面：- 安全管理：施工过程中需要严格遵守安全规定，并采取必要的安全措施，以保障工人和设备的安全。
- 环境保护：在火力发电的过程中会产生大量的烟尘和废气，因此需要合理规划和设计烟气处理系统，以确保排放达标，减少对环境的污染。
- 资源管理：对施工所需的资源，包括水、电、燃料等要进行合理的管理和利用，以确保施工进度和质量。
4. 总结本文档提供了一份火力发电厂施工方案的概述。
通过合理的流程安排和关键注意事项的把控，能够确保火力发电厂的施工顺利进行，并达到预期的目标。
火力发电厂设计各阶段及其主要内容
火力发电厂设计各阶段及其主要内容摘要:发电厂设计是一项庞大而繁杂的工程，从最初建设项目的提出到电力勘测选址，从可行性研究到初步设计，从施工图的设计到施工建设，层层环节都要贯彻国家的基本建设方针，体现国家的经济政策和技术政策，符合相应的法律法规和标准要求，保证发电厂的安全可靠、经济适用，符合国情和满足可持续发展要求，以合理的投资获得最佳的经济效益和社会效益。
关键词:发电厂；设计；可行性分析；施工图引言：发电厂设计是电力工程建设项目流程中的重要环节，也是一项庞大而繁杂的工程，本文将对发电厂设计的原则与要求、发电厂的设计流程，各设计阶段的工作内容进行阐述，使我们能源与动力工程专业的同学对发电厂设计方面的知识有一个比较全面、系统的了解。
１发电厂设计的原则与基本要求1.１设计原则(1)．设计的基本原则是执行DL5000-2000《火力发电厂设计技术规程》的规定，此外还应符合其他一些现行的有关国家标准和行业标准的规定，如设计中要采取切实有效的措施，减轻发电厂排放的废气、废水、灰渣、噪声和排水等对环境造成的影响；使各项有害物的排放符合环境保护的要求以及劳动安全与工业卫生的有关规定。
(2)．发电厂的规划和设计应树立全局观念，满足市场需求，依靠技术进步，认真勘测，精心设计。
设计中积极慎重地推广国内外先进技术，因地制宜地采用成熟的新材料、新设备、新工艺、新布置、新结构，努力提高机械化、自动化水平。
同时还应考虑未来全国电力系统联网，全国范围内的资源优化配置和厂网分开、竞价上网的电力市场要求。
(3)．发电厂的设计必须按国家规定的基本建设程序进行，设计文件应按规定的内容和深度完成批准手续。
(4)．在发电厂设计中，应积极采用最新的参考设计、典型设计，以及先进的设计方法和手段，以提高设计质量、缩短工期和控制工程造价，并结合工程特点不断有所创新。
(5)．发电厂的厂址选择、容量规划、建设规模和建设期限、选用的机组容量、联网方式、燃料来源和品种、投资控制指标等，均应以经过批准的可行性研究报告书作为依据。
火力发电厂厂用电设计技术规程
火力发电厂厂用电设计技术规程
火力发电厂厂用电设计技术规程是指规范火力发电厂电气系统设计、安装、调试以及运行、维护等方面的技术规程。
其涵盖了火力发电厂电气设备、电气系统结构、电源管理、接地保护、机电一体化等多个方面的内容，目的是确保电气系统在安全、可靠、节能和经济的条件下运行，同时保证电气系统在生产过程中的稳定性和长期可靠性。
火力发电厂厂用电设计技术规程的主要内容包括：
1.电气系统结构设计：包括火电厂电气系统中的主要设备、电力传输线路的结构设计等方面，主要考虑电气系统的安全性、可靠性和稳定性。
2.电源管理：包括火力发电厂电气系统的电源、配电、变电、自备电源等管理方面，主要考虑管理的科学严谨性。
3.接地保护设计：包括火力发电厂电气系统的接地保护，主要考虑电气设备的安全性及地电位的合理使用。
4.机电一体化设计：全面考虑机电一体化，使电气系统在运行过程中完美配合其他机械、设备的运行，充分提高火力发电厂的运行效率。
火力发电厂厂用电设计技术规程需要遵守相关国家或地方的电气规范和标准，同
时也需要考虑到火力发电厂的实际情况，以保证电气系统的设计、安装、调试和运行等工作的质量和效率。
火力发电厂电气部分设计
火力发电厂的电气部分设计是确保发电机组和电网之间正常运行的重要环节。
以下是火力发电厂电气部分设计的一般步骤和主要内容：1. 电气系统总体设计：根据发电厂的容量和类型，确定电气系统的总体结构和配置。
包括主变电所、辅助变电所、发电机组、配电系统、控制系统等。
同时，考虑到安全可靠和经济性，确定电气系统的传输和配电电压等级。
2. 发电机组连接：设计发电机组与电网的连接方式和参数。
包括发电机的额定功率、功率因数、电压等级、频率等。
同时，根据电网的要求和稳定性需求，确定发电机组的同步方式和功率控制方式。
3. 变电系统设计：根据总体设计，确定主变电所和辅助变电所的位置、容量和配置。
设计主变电所的主变压器、断路器、隔离开关等设备。
设计辅助变电所的配电变压器、母线、开关设备等。
同时，考虑到电气系统的稳定性和可靠性，设计变电系统的保护装置和自动化控制系统。
4. 配电系统设计：根据电气负荷需求，设计配电系统的布置和容量。
确定配电系统的主配电柜、分配电柜、馈线等设备。
设计配电系统的保护装置、断路器和开关设备。
同时，考虑到电气系统的可靠性和安全性，设计配电系统的接地和绝缘保护措施。
5. 控制系统设计：设计发电厂的自动化控制系统和监控系统。
包括发电机组的自动调节装置、保护装置、控制柜等。
设计电气系统的远程监控和数据采集系统。
同时，确保控制系统与其他系统的通信和互联功能。
6. 电气设备选型：根据设计要求和技术规范，选择合适的电气设备和元器件。
包括发电机、变压器、断路器、开关设备、电缆、电表等。
确保选用的设备符合国家标准和安全规定，能够满足电气系统的要求。
7. 电气系统计算和分析：进行电气系统的负荷计算、短路电流计算、电压降计算等。
通过计算和分析，评估电气系统的稳定性和运行性能，确定电气设备和保护装置的参数和配置。
8. 电气系统布线和安装：根据设计要求，进行电气系统的布线和安装。
包括电缆敷设、接线、连接和固定等。
确保电气系统的布线符合规范，具有良好的绝缘和接地性能。
火力发电厂建设程序流程
火力发电厂建设程序流程1.引言2.前期准备工作3.选址4.环境影响评价5.设计6.建设7.试运行8.正式运行9.总结1.引言火力发电厂是一种常见的发电方式，其建设涉及多个环节和程序。
本文将介绍火力发电厂建设的具体流程。
2.前期准备工作在建设火力发电厂之前，需要进行一系列前期准备工作。
首先是确定建设的目的和规模，包括发电容量、燃料类型等。
其次是进行可行性研究，评估建设的经济效益和社会环境影响。
最后是确定建设的资金来源和投资方。
3.选址选址是建设火力发电厂的重要环节。
需要考虑的因素包括地理位置、交通条件、水源、燃料供应等。
同时，还需要考虑周边环境和社会影响等因素。
4.环境影响评价在选址之后，需要进行环境影响评价。
评价的内容包括对周边环境的影响、对生态系统的影响、对人类健康的影响等。
评价结果将作为建设许可的依据。
5.设计设计是火力发电厂建设的核心环节。
需要进行的设计包括总体规划设计、工程设计、设备选型等。
设计的目的是确保建设的安全、高效、环保。
6.建设建设是火力发电厂建设的实施环节。
需要进行的工作包括土建工程、设备安装等。
建设过程中需要注意安全、质量和进度等方面。
7.试运行建设完成后，需要进行试运行。
试运行的目的是检测设备的性能和运行情况。
同时还需要进行调试和优化，确保设备的正常运行。
8.正式运行试运行结束后，火力发电厂正式投入运行。
需要进行的工作包括设备维护、安全管理等。
同时还需要进行监测和评估，确保设备的安全、高效、环保。
9.总结火力发电厂建设是一个复杂的过程，需要多个环节和程序的协调和配合。
建设完成后，还需要进行监测和评估，以确保设备的正常运行和环保。
1.初步可行性研究在进行任何项目之前，必须进行初步可行性研究。
这个阶段的目的是确定项目的可行性和潜在的问题。
这个阶段需要收集并分析市场、技术、财务和法律等方面的信息。
如果初步研究表明项目是可行的，那么可以进入下一个阶段。
2.项目建议书项目建议书是详细描述项目的文件，包括项目的目标、范围、时间表、预算以及其他相关信息。
火电厂基本建设程序和设计内容深度介绍
2 初步可行性研究
2.3 主要研究内容
2.3.8 厂址方案与技术经济比较 ❖各厂址方案优缺陷比较； ❖各厂址方案规划容量和本期建设规模比较； ❖厂址方案进行初步旳排序。
2.3.9 结论及存在旳问题 ❖各厂址是否具有建厂条件，经济上是否合理； ❖存在旳主要问题及下阶段工作旳提议。
2 初步可行性研究
3 可行性研究
3.5 主要研究内容
3.5.1 电力系统 ❖项目在系统中旳作用及建厂必要性 根据电力系统规划、市场分析，结合项目在电力系统 中旳地位和作用以及项目所在地域旳国民经济和社会发 展等方面旳特点，论述项目建设旳必要性。 ❖接入系统方案
1 设计阶段划分与项目审批程序
1.3 设计程序和项目审批程序旳关系
❖开展初步设计
➢ 委托电力设计院开展初步设计； ➢ 初步设计委托征询机构审查，出具审查意见； ➢ 集团企业批复初步设计。
❖开展施工图设计 ❖动工建设
➢ 具有动工条件，同意动工。
❖竣工验收 ❖编制竣工图
1 设计阶段划分与项目审批程序
况及其存在旳主要问题） ➢ 电力外送项目，尚应阐明有关地域旳国民经济和社会发展
情况、能源资源概况、电力系统现况
3 可行性研究
3.5 主要研究内容
3.5.1 电力系统 ❖电力负荷预测 应根据电力系统规划、项目接入系统设计及其评审意 见，或根据国民经济和社会发展规划，分析负荷增长原 因及其发展趋势，提出负荷预测方案及负荷特征，对本 项目所在地域和受电地域负荷预测应做详细旳论述。
2 初步可行性研究
2.3 主要研究内容
2.3.7 投资估算及财务与风险分析 ❖财务评价：按现行旳电力建设项目经济评价有关文件， 对推荐厂址方案进行财务评价，分析测算经济效益，测 算工程上网电价（或投资回报）与清偿能力。 ❖敏感性分析：对总投资、年利用小时及燃料价格等要素 变化进行敏感性分析，并根据工程情况，必要时可进行 市场、资源、技术、工程和资金筹措等方面旳风险分析。
火力发电厂设计技术规程
火力发电厂设计技术规程火力发电厂设计技术规程（上）第一章总则第一条为规范火力发电厂设计，提高火力发电厂建设水平和运行效率，保障供电质量，节约能源，保护环境，制定本规程。
第二条本规程适用于火力发电厂的设计。
其它电力工程设计，可以参照执行。
第三条本规程所称火力发电厂是指以化石燃料（如煤、石油、天然气等）或生物质等可燃性物料为燃料，在锅炉内控制燃烧产生高温高压水蒸气，通过汽轮发电机装置将热能转化为电能的发电厂。
第四条火力发电厂设计应当遵循合理配置、安全可靠、节能降耗、环境友好、经济适用的原则。
第五条火力发电厂应当与电力系统相配合，能够实现多种供电模式，保证电网的稳定运行。
第六条火力发电厂应当综合考虑自身特点，设计并选用适当的先进、成熟、可靠的设备及技术。
第七条火力发电厂的设计应当满足国家法律法规、规范、标准的要求，特别是环境、节能、安全、建设用地和市政公共设施等方面的规定和要求。
第八条火力发电厂设计单位应当具有相应的资格和经验，并应当聘请具有相关专业的专家组成设计团队。
第二章火力发电厂区域选择和选址第九条火力发电厂的选址应当满足下列要求：（1）符合国家的法律、法规和标准，特别是环境保护、安全和建设用地等方面的规定和要求；（2）有足够宽广的用地以供建设，建设用地应当具备耕地、林地、荒地、草地等基本土地利用类型，并且应当满足国家土地利用总体规划的要求；（3）附近没有妨碍正常生产、生活的环境污染源和噪声源；（4）交通运输条件良好，离市区、居民区较远，方便且不影响生态环境保护；（5）供水、排水及其他公用设施配套完善。
第十条火力发电厂区域的选择和选址应当根据下列因素综合考虑：（1）原料资源的丰富程度和质量条件；（2）电力市场需求的规模和长远前景；（3）电力系统网架的可行性和经济性；（4）环保、节能和安全等方面的适应性；（5）技术进步和管理水平等因素。
第十一条火力发电厂选址时，应当对周边环境进行详细勘察和试验。
第十二条火力发电厂选址时应当立足长远规划和考虑可持续性，尽可能减少对环境、社会的影响。
火力发电厂设计各阶段及其主要内容分析
火力发电厂设计各阶段及其主要内容摘要:发电厂设计是一项庞大而繁杂的工程，从最初建设项目的提出到电力勘测选址，从可行性研究到初步设计，从施工图的设计到施工建设，层层环节都要贯彻国家的基本建设方针，体现国家的经济政策和技术政策，符合相应的法律法规和标准要求，保证发电厂的安全可靠、经济适用，符合国情和满足可持续发展要求，以合理的投资获得最佳的经济效益和社会效益。
关键词:发电厂；设计；可行性分析；施工图引言：发电厂设计是电力工程建设项目流程中的重要环节，也是一项庞大而繁杂的工程，本文将对发电厂设计的原则与要求、发电厂的设计流程，各设计阶段的工作内容进行阐述，使我们能源与动力工程专业的同学对发电厂设计方面的知识有一个比较全面、系统的了解。
１发电厂设计的原则与基本要求1.１设计原则(1)．设计的基本原则是执行DL5000-2000《火力发电厂设计技术规程》的规定，此外还应符合其他一些现行的有关国家标准和行业标准的规定，如设计中要采取切实有效的措施，减轻发电厂排放的废气、废水、灰渣、噪声和排水等对环境造成的影响；使各项有害物的排放符合环境保护的要求以及劳动安全与工业卫生的有关规定。
(2)．发电厂的规划和设计应树立全局观念，满足市场需求，依靠技术进步，认真勘测，精心设计。
设计中积极慎重地推广国内外先进技术，因地制宜地采用成熟的新材料、新设备、新工艺、新布置、新结构，努力提高机械化、自动化水平。
同时还应考虑未来全国电力系统联网，全国范围内的资源优化配置和厂网分开、竞价上网的电力市场要求。
(3)．发电厂的设计必须按国家规定的基本建设程序进行，设计文件应按规定的内容和深度完成批准手续。
(4)．在发电厂设计中，应积极采用最新的参考设计、典型设计，以及先进的设计方法和手段，以提高设计质量、缩短工期和控制工程造价，并结合工程特点不断有所创新。
(5)．发电厂的厂址选择、容量规划、建设规模和建设期限、选用的机组容量、联网方式、燃料来源和品种、投资控制指标等，均应以经过批准的可行性研究报告书作为依据。
火力发电厂设计程序
火力发电厂设计程序火力发电厂设计程序（以中小型热电厂设计为例）中小型热电厂在设计中，要严格贯彻国家的基本建设方针、政策，优先实行热电联产，讲究经济效益，社会效益，节约能源，节省工程投资，节约原材料，缩短建设周期；因地制宜地利用煤炭资源，实行综合利用，节约用地，用水，保护环境，执行劳动安全和工业卫生等现行的国家标准的规定。
做到符合国情，技术先进，经济合理，运行安全可靠。
为此热电设计院进行热电厂设计程序分为三个阶段，即可行性研究报告阶段（设计任务书）、初步设计阶段、施工图阶段。
在设计院进行可行性研究报告之前，筹建单位已向上级有关单位报批了新建或扩建热电厂的项目建议书，已得到上级有关单位的审批后，设计院进行可行性研究报告的工作。
（一）可行性研究报告阶段：热电厂项目可行性研究，是工程建设前期工作的一个重要阶段，在进行可行性研究时，必须认真贯彻国家有关节能、环保方面的方针、政策，坚持科学的实事求是的态度，以高度负责的精神，对拟建工程项目在技术上是否可行，经济上是否合理，进行多方案的分析、论证与比较，推荐出最佳建厂方案，为编制和审批设计任务书提供依据。
一、认真核定热负荷热负荷是热电厂建设项目的基础，筹建单位及其主管部门、热用户应尽可能提出可靠的切合实际的热负荷数据，设计单位应负责对热负荷进行核实。
二、热电联产供热系统的规划、设计和运行，应从宏观上求得平总热效率、热电比和经济指标的最佳综合效益。
在进行可行性研究时，应从社会效率、环境效益和经济效益等几方面综合考虑。
常规燃煤热电厂，年平均总热效率应大于45%。
热电联产热电比，单机容量为1.5~2.5MW的供热机组，其年平均热电比应大于100%。
热电成本分摊比，指采用热量法来分摊热电成本时，供热所占的百分比。
环境效益是指热电联产，集中供热较分散供热时环境质量的改善程度。
具体体现为全年减少烟尘、飘尘排放量、减少SO2排放量、减少NO2排放量、减少CO2排放量，减少灰渣排放量等。
火力发电厂制粉系统设计规程
火力发电厂制粉系统设计规程今天咱们来聊一聊火力发电厂里的制粉系统设计规程。
你可以把火力发电厂想象成一个超级大的厨房，而制粉系统呢，就像是厨房里面专门做面粉的小角落。
在火力发电厂里，煤就像是做饭用的食材。
制粉系统的任务就是把大块大块的煤变成像面粉一样细细的煤粉。
为什么要这么做呢？就像我们做馒头的时候，面粉越细，蒸出来的馒头就越松软好吃。
在发电厂里，煤粉越细，就越容易燃烧，这样就能更好地发电啦。
那这个制粉系统的设计可是有很多讲究的。
比如说，得考虑这个“小角落”要建多大呢。
要是建得太小了，就像我们的小厨房，一次只能做一点点煤粉，那可不够发电厂用的呀。
要是建得太大了呢，又会浪费很多地方。
这就好比我们的家，如果卧室太大，客厅太小，住着也不舒服呀。
再说说这个制粉系统里面的设备怎么摆放。
就像我们搭积木一样，每个小积木块都得放在合适的地方。
比如说，磨煤机这个大“家伙”，它是把煤变成煤粉的关键设备。
它得放在一个方便送煤进去，又方便把煤粉送出来的地方。
这就像我们的书桌，要放在光线好、拿东西方便的地方一样。
我给你们讲个小故事吧。
有一个发电厂，一开始制粉系统设计得不太好。
那个磨煤机总是堵，就像我们的水管堵住了一样，煤粉出不来。
这可急坏了发电厂的叔叔阿姨们。
后来他们发现，原来是送煤的管道设计得有点弯弯曲曲的，煤在里面走得不顺，就容易堵住磨煤机。
就像我们玩滑梯，如果滑梯中间有好多弯弯绕绕的地方，小朋友滑起来就不顺畅了。
后来他们重新设计了送煤管道，让煤能顺顺当当进到磨煤机里，这样就再也不堵啦。
制粉系统的设计还得考虑安全问题呢。
煤粉可是很容易着火的，就像我们放烟花的时候，一点火星就能让烟花飞上天。
在制粉系统里，如果不小心有了火星，那可不得了。
所以在设计的时候，要让这个系统能够很好地防止煤粉着火。
比如说，要有很好的通风设备，就像我们的房间要经常开窗通风一样，把那些可能引起着火的热气都排出去。
而且呀，制粉系统的设计还要考虑怎么能更环保。
火电厂设计报告
火电厂设计报告1. 引言火力发电作为一种传统的能源供应方式，在能源结构中仍然占据重要地位。
本文将介绍火电厂的设计过程，从燃料选择、燃烧过程、蒸汽循环系统、发电机组以及环境保护措施等方面进行讨论。
2. 燃料选择火电厂的燃料选择将直接影响发电成本和环境影响。
目前常用的燃料包括煤炭、天然气和石油等。
在选择燃料时需要考虑燃料成本、供应稳定性和环境排放等因素。
根据实际情况和经济效益，我们确定使用煤炭作为火电厂的主要燃料。
3. 燃烧过程煤炭的燃烧是火电厂发电的关键步骤。
燃烧过程将煤炭燃烧产生的热能转化为蒸汽能量。
煤炭的燃烧主要包括燃烧器的选择和调整、燃烧温度和压力的控制等方面。
通过优化燃烧过程，可以提高燃烧效率，减少燃料消耗和排放。
4. 蒸汽循环系统蒸汽循环系统是火电厂中转化热能为电能的关键部分。
蒸汽循环系统包括锅炉、汽轮机和凝汽器等设备。
锅炉将燃烧产生的热能转化为蒸汽，汽轮机将蒸汽能量转化为机械能，最后通过发电机将机械能转化为电能。
在设计蒸汽循环系统时，需要考虑锅炉的热效率、汽轮机的转化效率以及凝汽器的冷却效果等因素。
5. 发电机组发电机组是火电厂的核心装置，用于将机械能转化为电能。
发电机组的选择需要考虑功率需求、效率要求以及可靠性等因素。
在设计中，我们选择了高效率、高可靠性的发电机组，以确保持续稳定的电力供应。
6. 环境保护措施火电厂的运行会产生大量的废气和废水，对环境造成一定的影响。
为了减少对环境的污染，我们采取了一系列的环境保护措施。
这些措施包括烟气脱硫、烟气脱硝、烟气除尘以及废水处理等。
通过这些措施，可以有效减少废气排放和废水排放，保护周围环境。
7. 结论本文对火电厂的设计过程进行了详细介绍。
从燃料选择、燃烧过程、蒸汽循环系统、发电机组以及环境保护措施等方面进行了分析和讨论。
通过科学合理的设计和环境保护措施，火电厂可以提供稳定可靠的能源供应，并减少对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布置设计将以厂房布置为核心，在满足PID要求的条件下 ，更关注厂房布置的合理性及精细化。对厂房布置的要求 将会有更加深入的研究。
土建结构将于布置协同设计，更加关注于结构设计的经济 性与合理性。
缔造精品，以义求利
3.今后火力发电设计发展趋势
3.8 数字化设计手段对组织机构及设计管理的影响 设计管理的各项制度，包括专业配合、卷册组织、出 图方式、文件签署将会发生变化。
第三、四批辅机在施工图详图设计阶段依据施工图分册进 度适时完成，以不影响施工图设计进度计划为原则，最晚 完成采购时间应不迟于全部施工图结束前6~7个月。
缔造精品，以义求利
4.建设工期与设计周期的关系
第五、六批主要为就地元件和主要材料，基本不影响涉及 安装施工的施工图分册设计，业主可依据施工进度要求适 时安排采购，以不影响现场安装施工进度为原则。
缔造精品，以义求利
3.今后火力发电设计发展趋势
3.7 数字化设计手段对组织机构及设计管理的影响 可能改变现有专业的划分，进而按照系统设计和布置设计 进行设置。 系统设计将以PID为核心，融合工艺流程及控制要求，更 加关注系统设计的经济性、合理性、可控性。对系统设计 和优化将会有更加深入的研究。自动化将更加关注实现系 统控制的逻辑设计。
土建9～11个月
工艺10～13个月 热控13～15个月
13 ～15 15 个月 13～ 个月
最晚168开始 前10个月完成
缔造精品，以义求利
4.建设工期与设计周期的关系
4.1 设备采购——设备资料是设计工作的基础 全厂设备和主要材料分6~7批采购； 磨煤机、除尘器、空冷最好在初步设计阶段即完成采购（ 作为第0批辅机）； 第一批辅机必须在施工图总图开始前完成采购，最好第二 批辅机也能完成，如第二批辅机在总图前不能完成采购， 也必须在总图结束前完成；
缔造精品，以义求利
1.我国火力发电设计流程 1.2 初步可行性研究阶段
重点说明建厂的必要性，对厂址的选择提出设想，初步论证建 厂的可行性及投资。 执行《火力发电厂初步可行性研究内容 深度规定》
以占点为目的，要求设计相应速度快（无规律可循），报告深 度难以满足现行标准要求。变数较多。
1.3 可行性研究阶段
缔造精品，以义求利
3.今后火力发电设计发展趋势
3.3 项目定制： 项目定制是工程设计的灵魂，综合各种因素，确定项 目设计规则，指导系统设计、布置设计和详图设计，使设 计严格执行项目合同技术要求，为客户提供最优化的工程 设计方案。 3.4 系统设计 系统设计是工程设计的基因，按照项目定制的原则， 通过分析和优化工艺流程、参数，各专业信息共享、高效 协同，为客户提供可靠、适用、最优化的系统设计。
重点论证拟建厂址建厂的条件，比选最优的厂址；对装机 方案提出设想；提出建厂的投资估算及经济效益评价。执 行《火力发电厂初步可行性研究内容深度规定》。 以项目核准为目标，现行“先出总报告，后出分报告”， 报告深度难以满足现行标准要求，遗留问题较多。
缔造精品，以义求利
1.我国火力发电设计流程 1.4 初步设计阶段
1.我国火力发电设计流程
缔造精品，以义求利
2.国际上火力发电设计特点 2.1 建设模式
EPC项目：项目建设基本上采用EPC总承包模式。 BTG项目：即锅炉、汽机、发电机供货项目，承包方除了 供给项目业主三大主机外，主厂房区域的主要辅机设备要 供给，此区域的设计、施工也由该承包商承揽。运煤、除 灰、水处理等项目设计、施工都由项目业主委托其它承包 商完成。
缔造精品，以义求利
3.今后火力发电设计发展趋势
3.1 火力发电设计将面向客户需求，贯通工程建设6个环节 CEPCTO（策划、设计、采购、施工、调试、运营）。 3.2 数字化协同设计平台基于“项目定制、系统设计、布置 设计、详图设计”流程的设计管理模式，为实现发电工程 从设计、采购、施工、运营全过程一体化数据的移交和数 字化电厂建设提供支持平台，从而实现发电工程全过程精 细设计、精益控制、精准采购、精确建造和数字化设计移 交
重点满足设计方案比选、主要辅助设备采购、控制建设投 资以及业主施工准备的要求，执行《火力发电厂初步设计 内容深度规定》
1.5 施工图阶段
对确定的方案进行细化，满足施工的要求。 设计为从上向下，施工为从下往上。 一般为12个月。
1.6
竣工图阶段
按照现场对施工图的变化，对施工图进行修改，满 足电厂运行管理的要求。
缔造精品，以义求利
1.我国火力发电设计流程
规 划 初步可行性研究 可行性研究
主要设计 阶段
初步设计
施工图 竣工图
缔造精品，以义求利
1.我国火力发电设计流程
缔造精品，以义求利
1.我国火力发电设计流程
缔造精品，以义求利
1.我国火力发电设计流程
缔造精品，以义求利
1.我国火力发电设计流程
缔造精品，以义求利
缔造精品，以义求利
2.国际上火力发电设计特点 2.2 特点和差异
执行的标准不同——国际通用标准、当地标准； 合同要求明工作以合同要求为核心，一般不做变动；
业主工程师的作用非常重要——合同的编制、合同谈判、 重要系统、设备选型、布置以及计算书的确认等等； 考核严格、可行，合同中约束的工期、性能指标是主要内 容。EPC模式使得业主对总包方的考核成为可能。 火力发电设计将面向客户需求，贯通工程建设6个环节 CEPCTO（策划、设计、采购、施工、调试、运营）。
依据业主提供的一 级网络计划确定工程 关键路径，确定关键 分册。 设计、采购首先必 须满足关键路径上的 项目对关键分册的要 求，再考虑非关键路 径上的项目设计成品 的要求。 非关键路径上项目 的自由时差是有限度 的，设计计划和采购 计划应注意避免使非 关键路径上的项目转 变为关键路径上的项 目。 对现场划分多标段 、多施工单位施工 的工程，设计院有 时确有困难难以满 足现场全面开工的 要求，希望业主理 解，以保证关键路 径上的项目连续施 工为大局。
缔造精品，以义求利
火力发电厂设计流程介绍
设计管理部 2014.10 天津
缔造精品，以义求利
1 2 3 4
我国火力发电设计流程
国际上火力发电设计特点 今后火力发电设计发展趋势 建设工期与设计周期的关系
缔造精品，以义求利
1.我国火力发电设计流程
1.1 设计阶段的划分
我国现行设计阶段的划分： 初步可行性研究 可行性研究 初步设计 施工图（含施工图总图） 竣工图
缔造精品，以义求利
3.今后火力发电设计发展趋势
3.5 布置设计 以可视化三维设计手段为基础，满足布置优化的要求 ，通过虚拟漫游，可以查看厂房、设备等布置的合理性， 运行通道是否畅通，重要设备的检修空间是否充足，指导 施工、降低工程造价、提高工程质量、提高设计效率。 3.6 详图设计 高质量的系统设计和布置设计是详图设计成功的基础 ，通过三维设计平台，可以快速的将三维模型转化为用于 现场施工的安装图，包括管道安装图，厂房布置图，设备 布置图，以及支吊架设计详图等
缔造精品，以义求利
4. 建设工期与设计周期的关系 主厂房第一罐砼浇 按开工时间计算
注开始至机组通过 168小时，北方寒冷 地区取上限
，不包括开工前 2~3个月施工图 总图的设计周期
设计周期
12 ～13 13 个月 12～ 个月
最晚168开始 前6个月完成
机组容量 300MW 级
建设工期
18 ～ 22 个 18 ～ 22 个 月 月
土建8～10个月 工艺9～12个月
热控11～13个月
600MW 级 1000M 1000MW W 级 级
24 ～ 28 个 24 ～ 28 个 月 月 26 ～ 32 个 26 ～ 32 个 月 月
13 ～15 15 个月 13～ 个月
最晚168开始 前9个月完成
土建8～11个月 工艺9～13个月
热控13～15个月
