保温工程量计算公式资料
保温工程量计算规则
《湖南省安装工程消耗量标准》计算规则－第十一册刷油、防腐蚀、绝热工程第一章工程量计算公式第11。
1.1条除锈、刷油、防腐蚀工程一、除锈刷油工程1．设备筒体、管道表面积计算公式：S＝π×D×L (1）式中：S————设备筒体、管道表面积（m2）;D———-设备筒体、管道直径(m);L—--—设备筒体、管道长度（m)；π———-圆周率，取3。
14（以下不注）。
2．设备筒体、管道长度的确定，已包括阀门、法兰、人孔、管接口在内，不扣除也不另行计算.二、防腐蚀工程1．设备筒体、管道表面积计算公式同式(1)。
2．阀门表面积计算公式：S＝π×D×2。
5D×K (2)式中:S——-—阀门表面积(m2)；D——-—阀门的公称直径（m)；K————阀门表面积计算系数,取1.05.3．法兰表面积计算公式:S＝π×D×1。
5D×K （3）式中:S———-法兰表面积（m2);D————法兰公称直径(m）；K——--法兰表面积计算系数，取1。
05。
4．管道弯头表面积计算公式:S＝3πD×πD/B （4)式中：S————弯头表面积；（m2);D———-弯头管外直径（m）;B—--—弯头角度计算系数，90°弯头B＝4,45°弯头B=8。
5．设备管道法兰翻边部位防腐蚀面积计算公式:S＝π×(D＋A)×A (5)式中：S—--- 法兰翻边部位面积（m2)；A————法兰翻边宽（m)；D————法兰公称直径(m)6．设备封头表面积计算公式：S＝〔〕2×π×1。
6×N （6）式中：S ——-—设备封头表面积（m2）；D———-设备外直径(m）;1。
6—-——设备封头表面积计算系数；N———-设备封头个数。
7．带封头设备的表面积计算公式：S＝π×D×L＋〔〕2×π×1.6×N (7）式中:S-—--带封头设备的表面积，（m2）；D————设备的外径，(m）;L——-—带封头设备筒体直段长，（m）;1.6——--设备封头表面积计算系数；N———-封头个数。
保温工程量计算公式
保温工程量计算公式
保温层的热阻值R如下所示：
R = ln(d2/d1)/(2πk)
其中，d2为保温层的外径，d1为保温层的内径，k为保温材料的导热系数。
保温层的导热率k由下式计算得出：
k=λ/(ρc)
其中，λ为保温材料的导热系数，ρ为保温材料的密度，c为保温材料的比热容。
保温层的厚度δ可以通过下式计算得到：
δ=(d2-d1)/2
保温层的体积V可以通过下式计算得到：
V=π(d22-d12)/4
保温层的质量m可以通过下式计算得到：
m=Vρ
保温材料的体积比重α可以通过下式计算得到：
α=m/(V1ρ1+V2ρ2+...+Vnρn)
其中，V1、V2、..、Vn为保温材料的体积，ρ1、ρ2、..、ρn为对应保温材料的密度。
保温材料的单位价格P可以通过下式计算得到：
P=(P1V1+P2V2+...+PnVn)/(V1+V2+...+Vn)
其中，P1、P2、..、Pn为对应保温材料的价格。
保温工程的总费用C可以通过下式计算得到：
C=αP(V1+V2+...+Vn)
综上所述，保温工程量的计算公式包括热阻值的计算、导热率的计算、厚度的计算、体积的计算、质量的计算、体积比重的计算、单位价格的计
算以及总费用的计算等多个方面。
根据具体的情况选择合适的计算公式进
行计算，以确保保温工程量的准确性。
管道保温的计算公式
绝热工程量.（1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ）×1。
033δS＝π×（D＋2。
1δ＋0。
0082)×L式中D--直径1。
033、2.1——调整系数；δ——绝热层厚度；L—-设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
（2）伴热管道绝热工程量计算式：①单管伴热或双管伴热（管径相同，夹角小于90°时）. D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 -—主管道直径；D2 ——伴热管道直径；(10~20mm)——主管道与伴热管道之间的间隙.②双管伴热(管径相同,夹角大于90°时）。
D′＝D1＋1。
5D2 ＋（10~20mm)③双管伴热（管径不同，夹角小于90°时）.D′＝D1 ＋D伴大＋（10～20mm）式中D′——伴热管道综合值;D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量.（3）设备封头绝热、防潮和保护层工程量计算式。
V＝\［（D＋1。
033δ）／2\]2 π×1.033δ×1。
5×NS＝\［（D＋2.1δ）／2\]2 ×π×1.5×N(4）阀门绝热、防潮和保护层计算公式.V＝π(D＋1。
033δ）×2。
5D×1.033δ×1。
05×NS＝π（D＋2。
1δ）×2。
5D×1.05×N（5）法兰绝热、防潮和保护层计算公式。
V＝π（D＋1。
033δ）×1.5D×1。
033δ×1.05×NS＝π×(D＋2。
1δ）×1。
5D×1.05×N（6）弯头绝热、防潮和保护层计算公式。
V＝π(D＋1。
033δ）×1.5D×2π×1。
设备等管件保温工程量计算公式
矩形管道保温计算公式V=【2（a+b)*〥+4*〥²】*L注：V为保温层工程量立方米、a/b分别为矩形管的长、宽、〥保温厚度、L管长度计算坡度工程量步骤1、先计算最大厚度：厚度=坡长*坡度比2、平均厚度平均厚度=最大厚度*1/23、理论用量：面积*平均厚度4、实际用量：理论用量+（1+损耗量）管道、设备计算分层（保温）计算公式1、第一层计算原则；套用管道设备计算公式即可2、第二层计算公式：V2=3.14*（D+〥*2(第一层厚度）+1.033*〥（二层厚度）)*1.0π*N/B5、设备和管道法兰翻遍表面积计算公式 单位㎡）1.033δ*L +0.0082）*L)2.5D*1.033δ*1.0δ)2.5D*1.05*N公）1.5D*1.033δ*δ)*1.5D*1.05*N注：注：h拱顶垂直高；其它为调整系数r=D2/8h+h 其中D值为弧长说明：依据规定规范要求：保温层厚度大于100mm、保冷厚度大于80mm时，应厚度定额特别注意：软件算出的保温、保护层工程量是理论用量，必须*损耗，保温层*1.03 保π*1.033δ*N π*1.033〥*)/2】*2π*1.π*N/B δ）*1.033δδ）以上公式中的：r半径的计算方法如下：宽、〥保温厚度、L管长度（坡度比=1:40=1/40计算公式1.033*〥（二层厚度）)*1.033*〥(本层厚度）*L*D*Lπππ（D+2.1π(D+1.033=π（D+1.033=π于80mm时，应封层安装，工程量应分层计算，采用相应损耗，保温层*1.03 保护层*1.2 才是施工用量033δD+2.1δπ。
设备等管件保温工程量计算公式
V=【2 （a+b)* 〥+4*〥 ²】*L 注：V为 保温层 工程量 立方米 、a/b分 别为矩 形管的 长、宽 、〥保 温厚度
1、先计 算最大 厚度：
2、平均 厚度 3、理论 用量：
4、实际 用量：
计算
坡度
工程
量步
骤
厚度=坡 长*坡度 比 平均厚 度=最大 厚度 面积*平 均厚度 理论用 量+（1+ 损耗
计算公式 S=π*D*1.5D*K*2π*N/B
4、法 兰表面 积计算 公式 单位㎡
名称
法兰外 表面积
数量 1
π 直径m 系数 3.14 0.159 1.5
系数 1.05系数Fra bibliotek（1.05
）；
1.5---
注：D- 调整系
--直 数；N-
径；K- -法兰
-
个数
注：此 公式算 的是一 组的公 式
5、设 备和管 道法兰 翻遍表 面积计 算公式 单位㎡
计 算工程 量的管 径计算 方法： D=D1+1 .5D伴大 +(10～ 20)mm <一般 间隙取 15mm>
说 明:D-伴热管 道综合 直径 D1--主 管道直 径 D伴 大--伴 热管道 大管径 。
以上三 种直径 直接带 入公式 计算计 算管道 （管道 及伴热 管道） 、保温 层、防 潮层及 保护层 即可。
8阀门 保温层 、保护 层计算 公式 单位： m³/㎡
名称
阀门保 温层
阀门保 护层
数量 6 6
π 直径m 系数 保温δ 系数 3.14 0.089 1.033 0.006 2.5 3.14 0.089 2.1 0.006 2.5

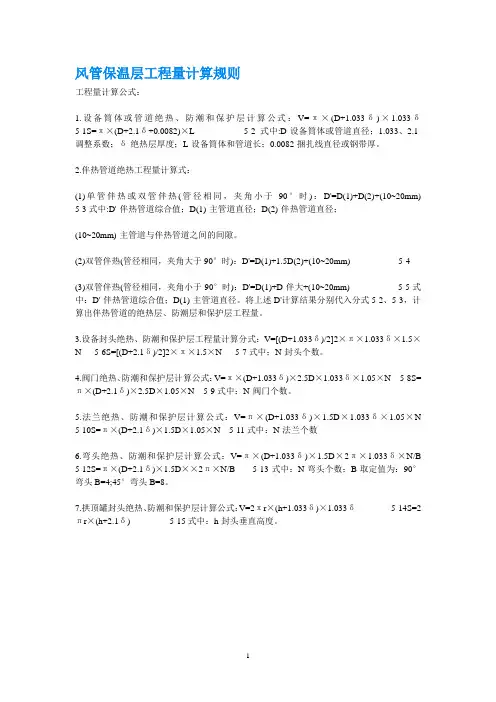

风管保温层工程量计算规则
风管保温层工程量计算规则工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。
(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。
将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。
4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。
5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。
外墙保温施工用料计算公式
外墙保温施工用料计算公式在进行外墙保温施工时，需要根据墙体面积、保温材料的厚度和密度等因素来计算所需的保温材料用量。
以下是外墙保温施工用料计算公式的详细介绍。
1. 墙体面积的计算公式。
首先需要计算外墙的面积，一般来说，外墙的面积可以通过墙体的高度和长度来计算。
墙体面积的计算公式为：墙体面积 = 墙体高度×墙体长度。
2. 保温材料用量的计算公式。
在确定了墙体面积之后，接下来需要计算所需的保温材料用量。
保温材料用量的计算公式为：保温材料用量 = 墙体面积×保温材料厚度×保温材料密度。
其中，保温材料厚度指的是在外墙保温施工中所使用的保温材料的厚度，一般以厘米为单位；保温材料密度指的是保温材料的密度，一般以千克/立方米为单位。
3. 辅助材料用量的计算公式。
除了保温材料之外，外墙保温施工还需要使用一些辅助材料，比如粘结剂、网格布等。
辅助材料用量的计算公式为：辅助材料用量 = 墙体面积×辅助材料用量系数。
其中，辅助材料用量系数是根据实际施工情况和材料的使用要求来确定的。
4. 总用料量的计算公式。
最后，需要将保温材料用量和辅助材料用量相加，得到外墙保温施工的总用料量。
总用料量的计算公式为：总用料量 = 保温材料用量 + 辅助材料用量。
通过以上的公式，可以比较准确地计算出外墙保温施工所需的保温材料和辅助材料的用量，为施工提供了重要的参考依据。
需要注意的是，以上的公式仅为一般情况下的计算公式，实际施工中可能会有一些特殊情况需要考虑，比如墙体的形状不规则、存在窗户、门等开口部分，这些情况都需要根据实际情况进行调整和计算。
另外，对于不同类型的保温材料和辅助材料，其使用方法和用量计算也会有所不同，因此在进行施工前，最好咨询专业的施工人员或者相关的技术人员，以确保施工的准确性和质量。
总之，外墙保温施工用料计算是外墙保温施工中非常重要的一环，准确的用料计算可以有效地节约材料成本，提高施工效率，同时也可以保证施工质量和工程的安全性。
保温隔热工程工程量计算规则及公式
保温隔热工程工程量计算规则及公式
1、屋面保温层应区别不同保温材料，按实铺体积×隔热材料净厚度以m3计算，一般给出屋面坡度和保温层的最薄厚度，此时应注意计算保温层的平均厚度。
如图1，计算公式为：
h平=h+a%×A/2 V=L×2A×h平
2、地面隔热层按围护结构墙体间净面积乘以设计厚度立方米计算，不扣除0.30m2以内的孔洞所占的面积。
3、墙体隔热层，外墙按隔热层中心线，内墙按隔热层净长乘以图示尺寸的高度厚度以立方米计算。
应扣除冷藏门洞口和管道穿墙洞口所占的体积。
如图纸未注明高度时，则下部由地坪隔热层起算，带阁楼时算至阁楼板顶面止，无阁楼时则算至檐口。
4、柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸的高度及厚度以立方米计算。
5、池、槽隔热层按图示池、槽保温隔热层的长、宽及其厚度立方米计算。
其中池壁按墙面计算，池底按地面计算
6、门洞口侧壁周围的隔热部分，按图隔热层尺寸以立方米计算，并入墙体或地坪的保温隔热工程量内。
保温隔热工程工程量计算规则及公式
保温隔热工程工程量计算规则及公式
1.热损失计算：
热损失量（Q）=求解表面积（A）×热传导系数（λ）×温度差（ΔT）/厚度（L）
公式中，求解表面积需根据具体情况确定，通常为热传导方向上的表
面积；热传导系数可根据保温材料的热导率（λ）取值；温度差为内外表
面温度差；厚度为保温层的厚度。
2.保温材料用量计算：
保温材料用量（V）=面积（A）×厚度（L）
公式中，面积为所需保温的表面积，厚度为保温材料的设定厚度。
3.保温层面积计算：
保温层面积（A）=求解表面积+厚度×保温导热系数/表面温度差
公式中，求解表面积需根据具体情况确定，通常为保温材料的外表面积；厚度为保温层的厚度；保温导热系数为保温材料的导热系数。
4.保温材料承重计算：
保温材料承重（P）=保温层面积×保温材料密度
公式中，保温层面积需根据实际情况计算；保温材料密度可根据材料
的物理属性查询得到。
5.管道保温计算：
管道保温用量（V）=管道长度（L）×π×管道外径（d）/4+2×管道长度（L）×管道外径（d）/4×π×管道厚度（t）/2
公式中，管道长度为所需保温的管道长度；管道外径为管道的实际外径；管道厚度为管道的实际厚度。
需要注意的是，以上公式仅为一般情况下常用的计算规则和公式，实际工程中还需根据具体情况和设计要求进行相应的调整和计算。
对于复杂的工程量计算，可能需要进行更多的考虑和分析。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式： V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径 1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2＋(10～20mm)式中D′——伴热管道综合值； D1 ——主管道直径； D2——伴热管道直径； (10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值； D1——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N S＝\[(D＋2.1δ)／2\]2×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
保温工程算量公式
保温工程算量公式1.保温材料面积计算公式：保温材料的面积可以根据被保温设备的外表面积和预留的浮动率进行计算。
一般来说，保温材料的面积计算公式为：A=S×(1+F)其中，A为保温材料的面积，S为被保温设备的外表面积，F为预留的浮动率。
2.保温材料数量计算公式：保温材料的数量可以根据被保温设备的周长或者直径、保温材料的长度和预留的浮动率进行计算。
一般来说，保温材料的数量计算公式为：N=(C×L×(1+F))/W或者N=(D×π×(1+F))/W其中，N为保温材料的数量，C为被保温设备的周长，L为保温材料的长度，D为被保温设备的直径，π为圆周率（取3.14），W为保温材料的宽度，F为预留的浮动率。
3.保温材料厚度计算公式：保温材料的厚度可以根据设备的保温要求、保温材料的导热系数和传热面积进行计算。
一般来说，保温材料的厚度计算公式为：H=(Q×L)/(λ×A×ΔT)其中，H为保温材料的厚度，Q为传热量，L为传热面积，λ为保温材料的导热系数，A为传热系数，ΔT为温差。
4.保温层导热系数计算公式：保温层的导热系数可以根据保温材料的密度、导热系数、热容量和常温热导率进行计算。
一般来说，保温层导热系数计算公式为：λ=(λ0/t)×(ρ/ρ0)×(C/C0)其中，λ为保温层的导热系数，λ0为保温材料的常温热导率，t为保温材料的密度，ρ为保温材料的导热系数，ρ0为常温热导率，C为保温材料的热容量，C0为常温热导率。
以上是常用的保温工程算量公式，通过运用这些公式，可以帮助工程师计算出保温材料的数量、面积、厚度等参数，从而进行保温工程的设计和施工。
但需要注意的是，具体的保温工程设计还需考虑工程实际情况和要求，可能需要根据实际需要进行相应的修正和调整。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
保温绝热工程量计算公式
保温绝热工程量计算公式一、保温绝热工程量计算的基本公式：1.设备或管道的传热损失计算公式：Q=λ×A×(ΔT/L)其中，Q为单位时间内的传热量，λ为保温绝热材料的导热系数，A为单位面积，ΔT为工作温度与环境温度之差，L为保温层的厚度。
2.保温绝热材料的线性膨胀计算公式：ΔL=α×L×ΔT其中，ΔL为保温绝热材料的线性膨胀量，α为保温绝热材料的线性膨胀系数，L为保温层的厚度，ΔT为工作温度与环境温度之差。
3.保温绝热材料数量计算公式：N=A0/An其中，N为所需的保温绝热材料的数量，A0为设备或管道的总表面积，An为保温层的单片面积。
二、保温绝热工程量计算的步骤：1.确定设备或管道的工作温度和环境温度。
2.根据工作温度和环境温度的差值，选择合适的保温绝热材料的导热系数λ。
3.计算传热损失，使用公式Q=λ×A×(ΔT/L)，其中A为单位面积，可以根据设备或管道的形状进行计算。
4.根据所需的传热量，选择合适的保温绝热材料的厚度L。
5.根据保温绝热材料的线性膨胀系数α，计算保温绝热材料的线性膨胀量ΔL。
6.根据设备或管道的总表面积A0和保温层的单片面积An，计算所需的保温绝热材料的数量N。
7.根据选定的保温绝热材料的规格和性能指标，确定具体的材料型号和数量。
8.进一步考虑施工的实际情况，例如保温绝热材料的连接方式、各种配件的施工量等。
综上所述，保温绝热工程量计算需要根据设备或管道的工作温度、环境温度、保温绝热材料的热工性能等参数，结合相应的计算公式和步骤，进行详细的计算和评估，以确保工程施工的效果和质量。
在实际工程中，还需要考虑到其他因素的影响，例如保温绝热材料的成本、使用寿命等，以综合考虑各项因素，做出合理的设计和选择。
保温工程量计算公式
保温工程量计算公式
1.建筑物外墙保温工程量计算公式：
外墙保温工程总量=外墙面积×单位面积保温厚度×保温系数×建筑高度
外墙面积=周长×建筑高度
其中，单位面积保温厚度为外墙保温层的设计厚度，保温系数为保温材料的导热系数，建筑高度为保温材料的垂直长度。
2.屋顶保温工程量计算公式：
屋顶保温工程总量=屋顶面积×单位面积保温厚度×保温系数
其中，单位面积保温厚度为屋顶保温层的设计厚度，保温系数为保温材料的导热系数。
3.地下管道保温工程量计算公式：
地下管道保温工程总量=管道周长×管道长度×单位长度保温厚度×保温系数
其中，管道周长为管道的周长，管道长度为管道的水平长度，单位长度保温厚度为管道保温层的设计厚度，保温系数为保温材料的导热系数。
4.热力设备保温工程量计算公式：
热力设备保温工程总量=设备表面积×单位面积保温厚度×保温系数其中，设备表面积为热力设备的外表面积，单位面积保温厚度为保温层的设计厚度，保温系数为保温材料的导热系数。
需要注意的是，以上公式中的保温厚度、保温系数和建筑高度等参数
需根据具体的工程要求和设计标准来确定。
在进行施工时，还需要考虑保
温材料的损耗以及施工中可能出现的浪费情况，进一步调整计算结果。
另外，热量传导和损失的计算可以采用热工学原理和相关的热传导公式进行。
保温工程量计算公式
保温工程量计算公式1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ×L 5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。
(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。
将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。
4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。
5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保温工程量计算公式
（一）工程量计算公式
1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：
S＝π×D×L
式中π——圆周率；
D——设备或管道直径；
L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)
S＝π×D×2.5D×K×N
图一
式中D——直径；
K——1.05；
N——阀门个数。
(3)弯头表面积计算式：(图二)
图二
S＝π×D×1.5D×K×2π×N／B
式中D——直径；
K——1.05；
N——弯头个数；
B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)
S＝π×D×1.5D×K×N
图三
式中D——直径；
K——1.05；
N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)
图4
S＝π×(D＋A)×A
式中D——直径；
A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)
图五
S＝L×π×D+(D[]22)×π×1.5×N
式中N——封头个数；
1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式： V＝π×(D＋1.033δ)×1.033δ
S＝π×(D＋2.1δ＋0.0082)×L图五
式中D——直径
1.033、
2.1——调整系数；
δ——绝热层厚度；
L——设备筒体或管道长；
0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：
①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)
式中D′——伴热管道综合值；
D1 ——主管道直径；
D2 ——伴热管道直径；
(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)
③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)
式中D′——伴热管道综合值；
D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N
S＝\[(D＋2.1δ)／2\]2 ×π×1.5×N
(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N
S＝π(D＋2.1δ)×2.5D×1.05×N
(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N
S＝π×(D＋2.1δ)×1.5D×1.05×N
(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／B
S＝π×(D＋2.1δ)×1.5D×2π×N／B
B值取定为:90°弯头B=4;45°弯头B=8
S＝π×D×1.5D×K×2π×N／B
式中D——直径；
K——1.05；
N——弯头个数；
B值取定为:90°弯头B＝4；45°弯头B＝8。
(7)拱顶罐封头绝热、防潮和保护层计算公式。
V＝2πr×(h＋1.033δ)×1.033δ
S＝2πr×(h＋2.1δ)
（二）计量单位
1、刷油工程和防腐蚀工程中设备、管道以“m2” 为计量单位。
一般金属结构和管廊钢结构以“kg”为计量单位；Ｈ型钢制结构(包括大于400mm以上的型钢)以“m2”为计量单位。
2、绝热工程中绝热层以“m3” 为计量单位，防潮层、保护层以“m2”为计量单位。
3、计算设备、管道内壁防腐蚀工程量时，当壁厚≥10mm时，按其内径计算；当壁厚＜10mm时，按其外径计算。
（三）除锈工程
1、喷射除锈按Sa2.5级标准确定。
若变更级别标准，如Sa3级按人工、材料、机械乘以系数1.1、Sa2级或Sa1级乘以系数0.9计算。
2、本章不包括除微锈（标准：氧化皮完全紧附，仅有少量锈点），发生时按轻锈项目乘以系数0.2。
3、因施工需要发生的二次除锈，其工程量另行计算。
（四）刷油工程
1、本章估价表按安装地点就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数0.7（暖气片除外）。
2、标志色环等零星刷油，执行本章估价表相应项目，其人工乘以系数2.0。
3、本章估价表主材与稀干料可换算，但人工与材料量不变。
（五）防腐蚀涂料工程
1、本章估价表不包括热固化内容，应按相应项目另行计算。
2、涂料配比与实际设计配合比不同时，应根据设计要求进行换算，但人工、机械不变。
3、本章估价表过氯乙烯涂料是按喷涂施工方法考虑的，其他涂料均按刷涂考虑。
若发生喷涂施工时，其人工乘以系数0.3，材料乘以系数1.16，增加喷涂机械台班耗量。
（六）手工糊衬玻璃钢工程
1、如因设计要求或施工条件不同，所用胶液配合比、材料品种与本章估价表不同时，应按本章各种胶液中树脂用量为基数进行换算。
2、玻璃钢聚合固化方法与估价表不同时，按施工方案另行计算。
3、本章估价表是按手工糊衬方法考虑的，不适用于手工糊制或机械成型的玻璃钢制品工程。
（七）橡胶板及塑料板衬里工程
1、本章热硫化橡胶板衬里的硫化方法，按间接硫化处理考虑，需要直接硫化处理时，其人工乘以系数1.25，其他按施工方案另行计算。
2、本章估价表中塑料板衬里工程，搭接缝均按胶接考虑，若采用焊接时，其人工乘以系数1.80，胶浆用量乘以系数0.5。
（八）衬铅及搪铅工程
1、设备衬铅是按安装在滚动器上施工考虑的，若设备安装后进行挂衬铅板施工时，其人工乘以系数1.39，材料、机械不变。
2、本章估价表衬铅铅板厚度按3mm考虑，若铅板厚度大于3mm时，人工乘以系数1.29，材料、机械另行计算。
（九）耐酸砖、板衬里工程
1、采用勾缝方法施工时，勾缝材料按相应项目树脂胶泥用量的10％计算，人工按相应项目人工的10％计算。
2、衬砌砖、板按规范进行自然养护考虑，若采用其他方法养护，按施工方案另行计算。
3、胶泥搅拌是按机械搅拌考虑的，若采用其他方法时不得调整。
（十）绝热工程
1、依据规范要求，保温厚度大于100mm、保冷厚度大于80mm 时应分层安装，工程量应分层计算，采用相应厚度项目。
2、保护层镀锌铁皮厚度是按0.8mm以下综合考虑的，若采用厚度大于0.8mm时，其人工乘以系数1.2；卧式设备保护层安装，其人工乘以系数1.05。
3、设备和管道绝热均按现场安装后绝热施工考虑，若先绝热后安装时，其人工乘以系数0.9。
4、采用不锈钢薄板保护层安装时，其人工乘以系数1.25，计价材料乘以系数1.3，机械台班乘以系数1.15。
