典型铣削零件

合集下载

铣削零件的数控加工工艺及编程设计

铣削零件的数控加工工艺及编程设计

毕业设计说明书题目典型铣削零件的数控加工工艺及编程专业班级学生姓名指导教师年月日此零件为一平面槽形零件,本文主要通过分析零件图纸,找出所需的数据,确定零件形状;然后确定加工的装夹方案,设计合理的夹具;接着就是根据分析图纸所得的数据,以及装夹的方法,编写加工工艺路线及设定铣削参数与铣削用量;最后就是根据前面的分析,编写加工程序,进行零件加工。

关键词:工艺路线切削用量数控编程1 零件图 (5)1.1 零件图的分析 (6)1.2 技术要求分析 (6)2 设备的选择 (6)3 工件的装夹 (7)3.1 毛坯的选择 (7)3.2 零件的装夹 (7)4 工艺路线 (7)4.1 表面加工方法的选择 (8)4.2 加工阶段的划分 (8)4.3 加工顺序的安排 (8)4.4 工序的集中和分散 (9)5 合理的选择刀具 (10)5.1 刀具的选择原则 (10)5.2 数控铣削刀具的选择 (10)6 切削用量的选择 (11)6.1 切削用量的具体参数 (12)6.2 切削用量的选取 (13)7 拟定数控加工工艺卡 (14)8 数控编程 (14)8.1 数控编程的分类 (14)8.2 加工程序清单 (14)9 走刀路线图 (21)设计总结 (22)参考文献 (23)致谢 (24)附录 (25)典型铣削零件的数控加工工艺及编程前言数控技术和数控装备是制造工业现代化的重要基础。

这个基础是否牢固直接影响到一个国家的经济发展和综合国力,关系到一个国家的战略地位。

因此,世界上各工业发达国家均采取重大措施来发展自己的数控技术及其产业。

在我国,数控技术与装备的发展亦得到了高度重视,近年来取得了相当大的进步。

特别是在通用微机数控领域,以PC平台为基础的国产数控系统,已经走在了世界前列。

但是,我国在数控技术研究和产业发展方面亦存在不少问题,特别是在技术创新能力、商品化进程、市场占有率等方面情况尤为突出。

在新世纪到来时,如何有效解决这些问题,使我国数控领域沿着可持续发展的道路,从整体上全面迈入世界先进行列,使我们在国际竞争中有举足轻重的地位,将是数控研究开发部门和生产厂家所面临的重要任务。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺随着制造业的发展,数控加工技术逐渐成为最常用的加工方法之一。

而在数控加工领域中,数控铣削技术是常见的加工方法之一。

本文将介绍典型薄壁零件数控铣削加工工艺,包括工艺准备、加工流程、刀具选择和切削参数等方面的内容。

一、工艺准备1.1 材料选择因为薄壁零件通常是轻型结构件,所以材料一般选择铝合金、镁合金、不锈钢等轻质、高强度的材料。

1.2 工件夹紧在加工薄壁零件时,一定要保证工件夹紧牢固。

否则,易造成加工过程中工件的振动或位移,导致加工精度降低。

1.3 加工精度要求由于薄壁零件的厚度较小,所以在加工过程中要保证加工精度高,以防加工出错或造成损失。

二、加工流程2.1 预处理将所选材料进行预处理,包括去表面氧化层、去毛刺等。

2.2 下刀编制好数控加工程序后,进行下刀和切割。

2.3 清洗清洗零件,以便检查和测试。

2.4 检测检测零件的精度、结构、特性等。

如果不合格,要重新加工。

进行表面处理,包括抛光、喷漆、防锈等。

三、刀具选择在加工薄壁零件时,需要选用比较特殊的刀具。

常用的刀具主要包括切割刀具、削铣刀具、倒角刀具、钻头等。

3.1 切割刀具为了保证零件表面的质量和精度,需要选用切割刀具。

切割刀具的作用是将零件中的材料割离,形成所需的几何形状。

在进行倒角时,需要选用倒角刀具。

倒角刀具能够将薄壁零件边缘处的角进行倒角处理,使其具有更好的平滑度和美观度。

3.4 钻头在加工薄壁零件时,常常需要进行孔加工。

钻头是一种常用的刀具,在加工孔时经常被使用。

四、切削参数在加工薄壁零件时,需要注意切削参数的选择。

切削参数对加工质量起着重要的影响。

4.1 切削速度切削速度是指刀具在切割过程中移动的速度。

切削速度过快,容易导致刀具磨损、表面质量差等问题。

切削速度过慢,加工效率低下。

切削深度是指刀具在一次切削过程中切入材料的深度。

切削深度过大,会导致切屑对切削影响的加重,影响加工质量和效率。

总之,在加工薄壁零件时需要注意工艺准备、加工流程、刀具选择和切削参数等方面的内容。

典型铣削零件加工的工艺分析及编程

典型铣削零件加工的工艺分析及编程

典型铣削零件加工的工艺分析及编程1. 引言铣削是一种常见的机械加工方法,广泛应用于零件加工领域。

在铣削加工中,我们通常需要进行工艺分析和编程,以保证零件加工的准确性和效率。

本文将针对典型铣削零件的加工过程进行工艺分析,并介绍如何进行编程。

2. 零件加工的工艺分析在进行铣削零件加工之前,我们首先需要对零件的形状、尺寸、加工材料进行分析,以确定合适的工艺路线和加工参数。

2.1 零件形状分析零件的形状对于确定铣削工艺有重要影响。

常见的零件形状包括平面零件、曲面零件、孔型零件等。

不同形状的零件需要采用不同的加工策略和工艺路线。

2.2 尺寸分析零件的尺寸要求对于决定加工工艺参数也非常重要。

尺寸分析包括零件的最大尺寸、最小尺寸、公差要求等。

根据不同的尺寸要求,我们可以选择合适的刀具和机床进行加工。

2.3 加工材料分析加工材料的硬度、韧性、热传导性等性质也会对加工工艺产生影响。

选择合适的切削速度、进给量和切削深度可以提高加工质量和效率。

3. 零件加工的编程在确定了合适的工艺路线和加工参数之后,我们需要进行编程,将加工过程转化为机床可以理解和执行的指令。

3.1 编程语言介绍目前,常用的铣削加工编程语言包括G代码和M代码。

G代码用于定义运动轨迹和加工方式,M代码用于定义辅助功能和机床控制。

3.2 编程步骤编程的步骤包括创建编程文件、选择刀具和工艺路线、编写加工指令、设定初始位置等。

在编程过程中,需要考虑刀具半径补偿、切削参数调整和刀具路径优化等问题。

3.3 编程实例以下是一个简单的铣削编程实例:1. G90 G54 G17 G40 ;刀具半径编程方式选择,选择工作坐标系,选择平面2. M3 S1000 ;主轴启动,设置主轴转速3. G0 X0 Y0 Z20 ;快速定位到初始位置4. G1 Z-5 ;快速下刀到指定深度5. G2 X50 Y0 I25 J0 F200 ;顺时针沿圆弧加工6. G1 X100 ;快速移动到指定位置7. G1 Z-10 F100 ;沿Z轴下刀到指定深度8. G1 X50 ;移动到指定位置9. G1 Z-20 ;下刀到指定深度10. G2 X0 Y0 I-25 J0 ;逆时针沿圆弧加工11. G0 Z20 ;快速抬刀12. M5 ;主轴停止13. M30 ;程序结束4. 总结本文针对典型铣削零件的加工过程进行了工艺分析,并介绍了编程的相关知识。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺是指在数控铣床上对薄壁零件进行加工的一种工艺。

薄壁零件是指壁厚相对较薄的零件,通常壁厚在0.5mm至4mm之间。

薄壁零件的加工对加工工艺要求较高,因为薄壁零件的刚性较差,容易产生形变和变形。

在加工过程中需要考虑如何处理薄壁零件的刚性问题,以保证加工质量。

首先需要注意的是薄壁零件的夹紧方式。

由于薄壁零件的刚性较差,夹紧时容易导致零件变形或变形,因此需要选用合适的夹具来夹紧薄壁零件。

一般情况下,可以使用弹簧夹具或软质夹具来夹紧薄壁零件,以减少对零件的变形。

其次需要注意的是刀具的选择。

由于薄壁零件的刚性较差,加工时很容易产生振动和共振现象,因此需要选择合适的刀具来加工。

一般情况下,可以选择刚度较高的刀具,以减少振动和共振的产生。

加工过程中需要注意控制进给速度和切削速度。

由于薄壁零件的刚性较差,加工时进给速度和切削速度过高会导致零件变形或变形,因此需要适当降低进给速度和切削速度,以保证加工质量。

还需要注意切削冷却液的选择和使用。

切削冷却液可以有效降低切削温度,减少切削力和切削热,从而减少对零件的影响。

在加工薄壁零件时,可以选择适当的切削冷却液,使其能够有效地冷却切削工具和工件。

需要注意加工工艺的优化。

在加工薄壁零件时,可以通过优化加工工艺参数,如刀具切削用量、刀具切削轨迹、加工顺序等,以提高加工效率和加工质量。

典型薄壁零件数控铣削加工工艺需要注意薄壁零件的夹紧方式、刀具的选择、进给速度和切削速度的控制、切削冷却液的选择和使用以及加工工艺的优化,以确保加工质量。

十字凸台典型零件的数控铣削加工工艺设计与编程仿真

十字凸台典型零件的数控铣削加工工艺设计与编程仿真

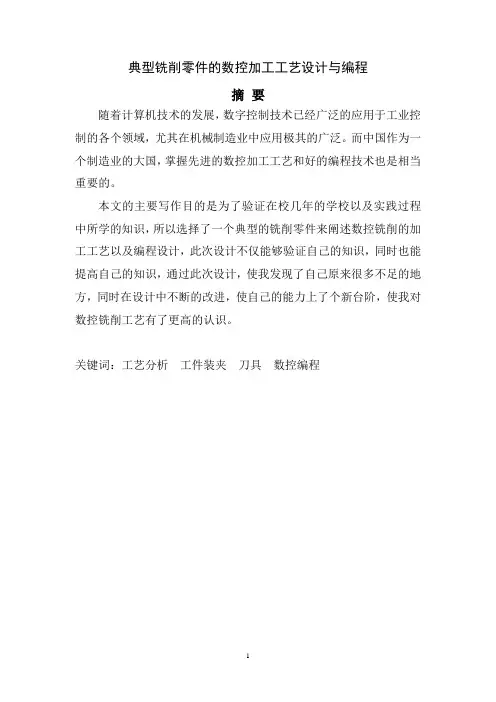

典型铣削零件的数控加工工艺设计与编程摘要随着计算机技术的发展,数字控制技术已经广泛的应用于工业控制的各个领域,尤其在机械制造业中应用极其的广泛。

而中国作为一个制造业的大国,掌握先进的数控加工工艺和好的编程技术也是相当重要的。

本文的主要写作目的是为了验证在校几年的学校以及实践过程中所学的知识,所以选择了一个典型的铣削零件来阐述数控铣削的加工工艺以及编程设计,此次设计不仅能够验证自己的知识,同时也能提高自己的知识,通过此次设计,使我发现了自己原来很多不足的地方,同时在设计中不断的改进,使自己的能力上了个新台阶,使我对数控铣削工艺有了更高的认识。

关键词:工艺分析工件装夹刀具数控编程目录摘要 (1)1.前言 (3)2.零件图样分析 (5)3.机床设备的选择 (6)4.工件的装夹 (6)4.1毛坯的选择 (6)4.2零件的装夹 (7)5.工艺路线 (7)5.1表面加工方法的选择 (7)5.2加工阶段的划分 (8)5.3工艺路线的安排 (8)6刀具的选择 (8)6.1刀具的选择原则 (8)6.2数控铣削刀具的选择 (9)7.切削用量的选择 (9)7.1切削用量对机械加工的影响 (10)7.2切削用量的选取 (10)8.拟定机械加工工艺过程卡片和数控加工工序卡片 (11)9.数控编程 (12)设计小结 (16)致谢 (17)参考文献 (18)1.前言毕业设计是我们大学学习生活的很重要的一部分,是我们在校学习的最后的一个环节,是评价我们是否是一个合格大学生的一个很重要标准,因此在做毕业设计时,我都怀着很重视的态度去做的。

在刚接到要做毕业设计的任务,我一下子感到无从下手,有点迷茫,由于从没有做过这样的设计,经过几天的查找资料,我发现数控加工是机械行业一门新的专业,数控技术是数字程序控制数控机械实现自动工作、柔性化、集成化生产的基础。

它广泛用于机械制造和自动化领域,较好地解决多品种、小批量和复杂零件加工以及生产过程自动化问题。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺典型薄壁零件指的是壁厚比较薄的机械零部件,其加工工艺要求高,因为薄壁零件具有易变形、易损坏等特点,所以数控铣削加工工艺尤为重要。

本文将介绍典型薄壁零件数控铣削加工的工艺流程、注意事项以及优化方案。

1. 零件设计和准备在进行数控铣削加工前,首先需要进行零件的设计和准备。

设计时需要根据零件的实际情况,合理确定加工工序、夹持方式和刀具选择。

在准备阶段,需要准备好数控铣床和相应的工具。

2. 夹持工件夹持工件是数控铣削加工的第一步,对于薄壁零件需要特别注意夹持方式。

通常采用夹具夹紧的方式,可以增加工件的稳固性,同时需要保证夹持力不会对薄壁零件造成变形。

3. 刀具选择和加工参数设定选择合适的刀具和加工参数对于数控铣削加工来说至关重要。

对于薄壁零件来说,需要选用合适的刀具和适当的进给速度、转速等加工参数,以减小切削力,降低对工件的影响。

4. 加工操作在进行数控铣削加工时,需要严格按照程序要求进行操作。

特别是在对薄壁零件进行加工时,需要小心谨慎,避免发生碰撞、振动等情况,以免对工件造成损坏。

5. 检测和修整加工完成后,需要对工件进行检测和修整。

特别是对于薄壁零件来说,需要注意检测工件的尺寸精度和表面质量,及时修整不合格的部分。

二、典型薄壁零件数控铣削加工的注意事项1. 选择合适的材料对于薄壁零件来说,材料的选择至关重要。

需要选择具有较好加工性能和机械性能的材料,以减小加工难度和提高工件的使用寿命。

4. 避免振动和冲击在进行数控铣削加工时,需要小心谨慎,避免对薄壁零件产生振动和冲击。

合理选择刀具和加工参数,以避免产生不必要的振动和冲击。

1. 刀具选用对于薄壁零件的数控铣削加工,需要选择具有良好刚性和稳定性的刀具,以减小切削力和振动。

同时应该根据工件的实际情况,选择不同的刀具类型以提高加工效率。

2. 加工参数优化在数控铣削加工时,需要根据薄壁零件的实际情况,合理选择进给速度、转速、切削深度等加工参数,以减小切削力,提高加工效率。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺一、加工工艺概述在现代机械加工中,数控铣削技术已经成为广泛采用的一种加工方式。

它具有高效率、高精度、高稳定性等诸多优点,能够满足各种复杂形状的零部件加工需求。

而在制造业中,薄壁零件的加工一直以来都是一个难点,因为它们具有较大的面积,容易发生振动和变形,导致加工质量不佳。

因此,采用数控铣削加工工艺来生产薄壁零件,显得尤为重要。

1. 材料准备首先需要选定适合薄壁零件加工的材料,一般采用铝合金、镁合金、钛合金等轻合金材料。

然后进行材料的切割、碾磨等预处理工作,以优化后续加工的效果。

2. CAD制图在进行数控铣削加工前,需要对零件进行三维模型设计,以制定详尽的加工工艺方案。

在CAD制图过程中,需要考虑加工精度、表面质量、加工时间等多个因素,确定好各种加工参数,包括加工路径、刀柄发生器等。

3. CAM编程在CAD制图完成后,需要进行CAM编程,将机器指令和实际加工过程相一致。

在CAM编程中,需要考虑加工路径,以及刀柄进给速度、切削进给速度等参数,调整加工节奏和刀具尺寸等。

4. 加工调试CAM编程完成后,需要先进行一次加工调试。

调试过程中,需要不断调整加工参数,以充分发挥数控铣削加工的优势,并保证加工精度和表面光洁度达到标准要求。

5. 实际加工过程综合考虑加工条件、切削速度、进给速率等因素,进行实际的数控铣削加工。

在加工过程中,需要密切关注加工状态,调整加工参数,以保证产品精度和表面质量。

三、关键问题控制1.加工稳定性的控制薄壁零件加工面积较大,容易发生振动和变形,因此需要掌握加工稳定性的控制方法。

首先要选择合适的工件夹持方式,确保工件在加工过程中不产生任何变形。

同时,合理设计加工刀具尺寸和结构,采用具有高刚性的刀具,以提高加工精度和稳定性。

2.表面光洁度的控制薄壁零件加工表面质量要求较高,表面光洁度是一个很关键的指标。

因此,在加工过程中需要选用具有高刚度、高切削能力的刀具,并适当降低装夹紧密度,避免过度压缩,从而保证零件表面光滑克服表面氧化和氧化皮的形成。

典型零件的数控铣削加工工艺ppt课件

典型零件的数控铣削加工工艺ppt课件

数量 刀长/mm
加工表面
Φ6高速钢立铣刀 1
20
粗加工凸轮槽内外轮廓
2 T02 Φ6硬质合金立铣刀 1
20
精加工凸轮槽内外轮廓
编制
审核
批准
共页 第页
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
六、确定切削用量
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
二、制定工艺过程
• ①普通铣床:铣底平面。GO • ②立式钻床:钻中心孔,钻、镗Φ20、
Φ12两个孔。GO • ③数控铣床:粗铣凸轮槽内外轮廓。GO • ④数控铣床:精铣凸轮槽内外轮廓。GO • ⑤钳工:矫平底面、表面光整、尖边倒
角。 • ⑥表面处理
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
三、确定装夹方案
• 根据零件的结构特点,加工 Φ20、Φ12两个孔时,以底面A 定位(必要时可设工艺孔), 采用螺旋压板机构夹紧。
• 加工凸轮槽内外轮廓时,采用 “一面两孔”方式定位,即以 底面A和Φ20、Φ12两个孔为定 位基准,装夹示意图如下图所 示。
主轴转速 进给速度 背吃刀量 /(r/min) /(mm/min) /mm
1 一面两孔定位,粗 T07 铣凸轮槽内轮廓
2 粗铣凸轮槽外轮廓 T07
3 精铣凸轮槽内轮廓 T08
4 精铣凸轮槽外轮廓 T08
编制
审核
Φ6
Φ6 Φ6 Φ6 批准

典型零件的数控铣削加工工艺讲解材料

典型零件的数控铣削加工工艺讲解材料
定位基准确定
确定零件在机床上的定位基准,以保 证加工精度和稳定性。通常选择零件 的重要表面或孔作为定位基准。
加工方法选择及切削用量确定
加工方法选择
根据零件的加工要求和机床性能,选择合适的加工方法,如铣削、钻孔、镗孔等。
切削用量确定
根据零件材料、刀具类型和机床性能等因素,确定合适的切削速度、进给量和切削深度等切削用量。
80%
Mastercam
具有强大的CAD/CAM功能,支 持2D、3D图形设计,提供多种 加工策略,适用于复杂零件的加 工。
100%
UG NX
集CAD/CAM/CAE于一体的高端 软件,具有灵活的建模、高效的 编程和精确的仿真功能。
80%
PowerMILL
专注于五轴加工、高速切削和多 轴机床编程,提供全面的加工策 略和刀具路径优化。
数控铣床的常见故障包括机械故障、电气故障、液压故障等,需要针对
不同故障类型采取相应的排查和处理措施。
02 03
故障排查方法
通过观察设备运行状态、听取异常声响、检查故障代码等方式,及时发 现并定位故障点。同时,利用专业检测仪器对设备进行详细检测,以便 更准确地找出故障原因。
处理技巧
根据故障原因,采取相应的处理措施,如更换损坏部件、调整设备参数、 清洗油路等。在处理过程中,要注意安全,避免对设备造成二次损坏。
箱体类零件
箱体类零件概述
箱体类零件是指具有复杂内腔和外形结 构的零件,如机床床身、汽车发动机缸 体等。
VS
加工特点
箱体类零件的加工需要综合考虑零件的刚 性、热变形等因素,选择合适的切削参数 和刀具。同时,还需要采用先进的加工技 术和工艺方法,如高速切削、复合加工等 ,以提高加工效率和质量。

数控铣床典型零件加工实例

数控铣床典型零件加工实例

数控铣床典型零件加工实例数控铣床是现代化加工工具之一,在工业生产中它的使用频率越来越高,对于加工各种零件来说,如果能够掌握好数控铣床的操作技能,对提高工作效率和加工质量会很有帮助。

下面我将介绍数控铣床的典型零件加工实例。

一、工件介绍本次铣削的工件为不锈钢工业阀门零件,其尺寸为80*70*40mm,材质为316不锈钢,工件下表面需要开槽,槽宽为5mm,长50mm,并且在开槽的两端需要开圆角,半径为5mm,其余表面需要用直铣依次加工。

二、数控铣床加工流程1.准备工作首先需要确认好加工刀具的种类、规格以及夹紧方式,以及数控铣床的加工程序。

然后进行切削液的配制,调整加工平台的高度和位置,同时为保证人员安全,需要穿戴合适的劳动防护用具。

2.铣削(1)表面平面加工将工件放入数控加工床上,按照程序调整好刀具的铣削高度和位置,然后启动加工程序,在加工平面时,需要保证刀具不磨损,铣削表面平整光滑。

(2)槽口加工在上一步的基础之上,切换刀具,选择合适的直径,并按照程序进行铣削,由于槽宽为5mm,需要进行三次不同的铣削,即槽中央、左侧和右侧,这里需要注意的是,切勿熬槽,且保证刀具的合适间隙,为了保证质量,加工槽口时需低速加工。

(3)圆角加工最后加工槽口两端的圆角,先按照程序进行定位,然后使用合适的球头刀具进行加工,保证圆角的半径与图纸要求相当。

3.质检完成加工后,需要拿工件进行质量的检查,根据要求查看槽口宽度、深度、长度和两端的圆角是否符合图纸要求,表面平坦和光滑无毛刺。

三、数控铣床操作技巧1.保持设备稳定在加工过程中,需要保证机器床的稳定,防止因机床晃动或者震动而导致工件加工时出现位置不准或者影响加工质量的情况。

2.注意刀具的选择和调整在面对不同的加工情况时,需要根据要求选择合适的切削刀具,保证刀具的质量和切削效率,并根据实际情况做好刀具的调整,保证加工质量和速度。

3.加工前要进行检查、清洗工件在铣削过程之前,需要仔细检查工件的尺寸和形状是否有误,在进行加工之前,需要用油脂和清洁剂将工件表面清洗干净,避免因杂质影响加工质量。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺薄壁零件是指壁厚相对较薄的零件,通常包括薄壁壳体、薄壁盒体、薄壁结构等。

薄壁零件的加工工艺相对来说比较复杂,需要采用特殊的工艺和设备来保障加工质量。

下面我将介绍一种典型的薄壁零件数控铣削加工工艺。

1. 材料选择:首先要选择适合加工薄壁零件的材料,常见的有铝合金、不锈钢、钛合金等。

材料的选择要考虑到零件的性能要求和加工难度,一般来说,薄壁零件要求材料的刚度和强度较高。

2. 工件夹紧与定位:薄壁零件在加工过程中容易变形,因此在夹紧与定位时要采用合适的方法,以避免变形。

可以使用夹具来加固工件,同时通过调整夹具的力度和位置来控制工件的变形。

3. 刀具选择:薄壁零件的加工需要使用特殊的刀具,一般选用硬质合金切削刃,其刀具尺寸和刃数要根据零件的形状和尺寸来选择。

要保证刀具的锋利度和良好的自清洁性,以减少切削力和表面的热变形。

4. 加工参数:薄壁零件的加工参数要细心调整,以保证加工过程中的切削质量和表面光洁度。

一般来说,要注意控制切削速度、进给量和切削宽度等参数,以避免过大的切削力和热变形。

5. 加工策略:在数控铣削加工中,采用合适的加工策略对薄壁零件进行加工。

一般来说,可以采用小范围高速切削技术、切中法加工、螺旋进给等方法,以减少切削力和振动,提高加工质量。

6. 加工表面处理:薄壁零件的表面处理要根据零件的要求,可以采用研磨、抛光、喷涂等方法,以提高零件的外观质量和表面性能。

通过采用以上典型的薄壁零件数控铣削加工工艺,可以有效地保证薄壁零件的加工质量和加工效率。

还可以采用先进的数控铣床和CAD/CAM软件,实现对薄壁零件的精确加工和自动化加工,提高加工的精度和一致性。

薄壁零件的加工工艺具有很大的挑战性,需要不断的探索和改进,以满足工业发展的需求。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺
随着数控技术的不断发展和普及,传统的机械加工方式已逐渐被数控加工所取代。


有复杂形状的零件加工越来越受到重视,薄壁零件的加工也成为数控铣削加工中的一个重
要领域。

本文将介绍几种常见的典型薄壁零件数控铣削加工工艺。

一、空间曲面薄壁零件的加工
1. 先导铣削法:先导铣削法是指在进行数控铣削之前,通过手工或其他加工方式,
先将工件的主要外形进行加工,以便在数控铣削中能够准确定位和定位,确保加工精度。

这种方法通常适用于工件的结构单一,不涉及过多曲面的薄壁零件。

2. 内壁铣削法:对于空间曲面薄壁零件的加工,往往会涉及到一些内壁的加工。


壁铣削法是指利用特殊形状的刀具进行内壁加工,通常采用搅拌刀或球头刀进行加工。


种方法相比传统的刀具在内壁加工过程中更容易掌握,提高加工质量和效率。

3. 全固定装夹法:对于薄壁零件的加工来说,固定装夹是一个非常关键的环节,直
接关系到加工精度和质量。

全固定装夹法是指在加工过程中,将工件的切削力用于装夹上,使其实现稳定加工。

这种方法适用于一些形状复杂、精度要求高的薄壁零件。

典型薄壁零件的数控铣削加工工艺有很多种,根据不同的零件形状和要求,选择合适
的加工工艺能够提高加工效率和质量,满足工程的需求。

随着数控技术的不断发展和应用,相信在将来的发展中,还会出现更多的创新加工工艺,以适应各种需要。

典型数控铣削零件加工工艺分析

典型数控铣削零件加工工艺分析
计 算简单 , 以减 少 编程 运算 量 ; 第三 点是 应 使 加工 路 线 最短 , 这样既 可简化程序 段 , 又可 减少空 走刀 时间 , 尽 量提高加工效率 。具体 方法如下 : () 1 外形铣 N ̄ 轮 廓整 体外 形 , 了避免 外轮 廓 ' f - 为 x 方 向空走 刀 , y 应该选 择在毛坯 的四个角上各 铣出一 个 合适 的倒角 , 寸合适 即可 , 尺 如图 2所示 。 () 2 左边 R 0外轮廓 与 R 8半 圆间的挖 槽加 工 , 3 1 使用 岛屿深度挖槽 , 为了确保 岛屿挖槽 在轮 廓边界 不
( ) 表 面 进 行 面 铣 , 用 外 形 铣 削 X 方 向 分 3上 采 Y
层。
( 右边进行普通 挖槽加工 。 4)
() 5 中间 曲面 粗 、 加 工 。 精 ( ) 边 R 8与 R 3之 间 的普 通 挖 槽 。 6左 1 2
( ) 4×R . 7钻 2 5孔 。
留 下挤 出 间 隙 , 该 伸 出 一 定 的 距 离 进 行 挖 槽 , 图 应 如
2所 示 。
从 而提高加工 效率 。一把 刀尽 可 能地 进行 切 削其 所
能 加工的零件部位 。
针 对 本 零 件 的 二 维 加 工 都 选 用 1 0立 铣 刀 , 根 据 减 少 刀 具 数 量 原 则 , 外 形 铣 削 、 槽 都 选 用 1 在 挖 0
第 9卷 第 3期
21 0 0年 9 月
广 东 轻 工 职 业 技 术 学 院 学 报
J OURN AL OF GUANGDONG NDU S I TRY TECHNI CAL COL LEGE
Vo . 19
N o. 3
Se t p. 2 0 01

数控铣床典型零件加工实例94385

数控铣床典型零件加工实例94385

模块五 数控铣床典型零件加工实例本单元从综合数控技术的实际使用出发,列举了典型数控铣削编程实例,如果希望掌握这门技术,就应该仔细的理解和消化它,相信有着举一反三的效果。

一、数控铣床加工实例1——槽类零件毛坯为70㎜×70㎜×18㎜板材,六面已粗加工过,要求数控铣出如图2-179所示的槽,工件材料为45钢。

图2-179 凹槽工件1.根据图样要求、毛坯及前道工序加工情况,确定工艺方案及加工路线1)以已加工过的底面为定位基准,用通用机用平口虎钳夹紧工件前后两侧面,虎钳固定于铣床工作台上。

2)工步顺序① 铣刀先走两个圆轨迹,再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

② 每次切深为2㎜,分二次加工完。

2.选择机床设备根据零件图样要求,选用经济型数控铣床即可达到要求。

3.选择刀具现采用φ10㎜的平底立铣刀,定义为T01,并把该刀具的直径输入刀具参数表中。

4.确定切削用量学习目标知识目标: ●学会对工艺知识、编程知识、操作知识的综合运用能力目标: ●能够对适合铣削的典型零件进行工艺分析、程序编制、实际加工。

切削用量的具体数值应根据机床性能、相关的手册并结合实际经验确定,详见加工程序。

5.确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点,Z方向以工件上表面为工件原点,建立工件坐标系,如图2-118所示。

采用手动对刀方法(操作和前面介绍的数控铣床对刀方法相同)把点O作为对刀点。

6.编写程序考虑到加工图示的槽,深为4㎜,每次切深为2㎜,分二次加工完。

为编程方便,同时减少指令条数,可采用子程序。

该工件的加工程序如下:O0001;主程序N0010 G90 G00Z2.S800T01M03;N0020X15.Y0M08;N0030G01 Z-2. F80;N0040M98 P0010;调一次子程序,槽深为2㎜N0050G01Z-4.F80;N0060M98 P0010; 再调一次子程序,槽深为4mmN0070G00 Z2.N0080 G00X0Y0Z150. M09;N0090M02主程序结束O0010 子程序N0010G03X15.Y0I-15.J0;N0020G01X20.;N0030G03X20.YO I-20.J0;N0040G41G01X25.Y15.;左刀补铣四角倒圆的正方形N0050G03X15.Y25.I-10.J0;N0060G01X-15.;N0070G03X-25.Y15.I0J-10.;N0080G01Y-15.N0090G03X-15.Y-25.I10.J0;N0100G01X15.;N0110G03X25.Y-15.I0J10.;N0120G01Y0;N0130G40G01X15.Y0; 左刀补取消N0140 M99;子程序结束7.程序的输入(参见模块四具体操作步骤)8.试运行(参见模块四具体操作步骤)9.对刀(参见模块四具体操作步骤)10.加工选择“自动方式”,按“启动”开始加工。

典型零件机械加工工艺与实例

典型零件机械加工工艺与实例

典型零件机械加工工艺与实例一、引言在制造业中,机械加工是一项至关重要的工艺,它用于将原材料加工成各种形状和尺寸的零件。

典型零件机械加工工艺是指那些在机械加工过程中常见且广泛应用的工艺方法。

本文将探讨几种典型的零件机械加工工艺,并提供实例进行说明。

二、铣削加工铣削加工是一种常见的机械加工工艺,通过旋转刀具将工件上的材料切削掉,从而得到所需形状和尺寸的零件。

铣削加工可以分为平面铣削、立铣、端铣等多种形式。

2.1 平面铣削平面铣削是将刀具与工件平行或近似平行于工件表面进行切削的加工方式。

它适用于平面、凸轮槽、直齿轮等零件的加工。

平面铣削的实例包括制作平面底座、平面销轴等。

2.2 立铣立铣是将刀具与工件垂直或近似垂直于工件表面进行切削的加工方式。

它适用于开槽、钻孔、倒角等零件的加工。

立铣的实例包括制作键槽、孔加工等。

2.3 端铣端铣是将刀具与工件端面进行切削的加工方式。

它适用于平面、凹槽、凸齿轮等零件的加工。

端铣的实例包括制作平面销轴端面、齿轮端面等。

三、车削加工车削加工是通过旋转工件,并将刀具沿工件轴向移动,将工件上的材料切削掉的加工方式。

车削加工可分为外圆车削和内圆车削两种形式。

3.1 外圆车削外圆车削是将刀具与工件外表面接触,并进行切削的加工方式。

它适用于制作轴、销轴、螺纹等零件。

外圆车削的实例包括制作轴、销轴等。

3.2 内圆车削内圆车削是将刀具放置在工件内部,并进行切削的加工方式。

它适用于制作孔、内螺纹等零件。

内圆车削的实例包括制作孔、内螺纹等。

四、钻削加工钻削加工是通过旋转刀具,使刀具的尖端与工件接触,并将工件上的材料切削掉的加工方式。

钻削加工适用于制作孔、沉孔等零件。

4.1 钻孔钻孔是将刀具的尖端放置在工件上,并进行切削的加工方式。

它适用于制作各种规格和深度的孔。

钻孔的实例包括制作螺纹孔、沉孔等。

五、铣床加工铣床加工是一种常用的机械加工工艺,它通过铣刀在工件上进行切削,得到所需形状和尺寸的零件。

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺

典型薄壁零件数控铣削加工工艺典型薄壁零件加工是一种常见的数控铣削加工工艺,主要用于加工薄壁结构的工件,如航空航天零件、汽车零件、机械零件等。

本文将从加工方法、刀具选择、机床调整等方面介绍典型薄壁零件数控铣削加工的工艺。

薄壁零件加工的首要问题是如何有效地控制零件的变形。

由于薄壁结构的工件容易发生变形和振动,因此在加工过程中需要进行合理的设计和调整。

在设计时,应尽量减少工件的孔、槽和凹凸结构,以降低零件的变形概率。

在加工过程中,可以采用以下几种方法来控制变形:1. 采用合适的工艺参数。

控制切削速度、进给量和切削深度等参数,避免过大或过小,以减少切削时对工件的压力和热影响,降低变形的可能性。

2. 使用合适的工艺刀具。

对于薄壁零件的加工,建议使用铣削刀具和双刃切削刀具。

铣削刀具具有较大的切削表面,能够分散切削力,减少变形;双刃切削刀具可以减少刀具振动与切屑排除。

3. 采用合适的切削策略。

在薄壁零件的加工中,要根据工件的结构特点,合理设置切削路径和刀具轨迹,避免在工件薄弱部位过度切削,减少变形风险。

薄壁零件加工还需要注意机床调整和加工稳定性的问题。

薄壁零件的加工往往需要较高的加工精度和表面质量,因此机床的调整至关重要。

可以通过以下几个方面来提高加工稳定性和精度:1. 合理安装工件。

在安装工件时,要保证工件与机床的接触面积充分,避免产生倾斜和松动,以提高加工的稳定性和精度。

2. 选择合适的夹具。

夹具对于薄壁零件的加工至关重要,应选用刚性好、稳定性高的夹具,以保证工件在加工过程中不发生位移和变形。

3. 采用合适的切削液。

切削液可以起到冷却、润滑和防护作用,降低切削温度,减少变形风险。

要根据具体工件的材料和加工要求,选择合适的切削液。

典型薄壁零件的数控铣削加工工艺需要合理设计和调整,控制变形和振动,提高加工稳定性和精度。

通过合理选择刀具、调整工艺参数和机床,可以有效提高薄壁零件的加工质量和效率。

典型零件外形铣削加工中的工艺分析与编程技巧

典型零件外形铣削加工中的工艺分析与编程技巧
二 、数 控 铣 床 加 工 工 艺设 计
第 一 ,工艺路线 的设计 。数控铣床
的加 工过 程 分 为 多个 阶 段 。粗 加 工 阶
图 1
图2
第一 ,加工路线 。 以 A点为程序 原点 ,建立工 件坐标 系 , 即在 图 2建立 的工件坐标 系中 ,求 得各点 的 X、Y坐标值 为 : A
坐标 系的尺寸关 系。一般优先采 用标准刀具 ,也 可采用各种复
机械 等高新技 术的产物 ,数控铣 床是 目前使用 最广泛 的数 控机
床之 一 。在使 用数控铣床 加工零件外 形轮廓 时 ,数控加工 编程 人 员需要具体 分析零件 的加工工艺 、走刀轨迹 、切削用量 等方
面 内容 ,这些 内容不仅关 系到零件 的加工质量 ,也影响加 工效

尽可能地 缩短走刀路线 ,编程计算 应简单 ,减少程 序段数 以及
“ 换刀 ” “ 走空刀”等。 少 、 少
第 四 ,切削用量 的设 计。切削用量 主要包括背吃 刀量 、主 轴转速 以及进给速度 等。切削速度 对刀具耐用度影 响最大 ,其 次是进给 量 ,切削深度 影响最小 。考 虑到切削用量 与刀具 耐用 度的关 系 ,在选择粗加 工切削用量 时 ,应优先采用大 的切削厚 度 ,再 考虑采 用大 的进给 量 ,最 后才是 选择合 理的切 削速 度。 精 加工时 刀尖磨损往往 是影响加工精度 的重要 因素 ,因此 应选
合刀具 以及其他一些 专用刀具 。还 可选用各种先进 刀具 ,如可
转位刀具 、硬质合 金刀具 、陶瓷涂 层刀具等 。刀具的类型 、规
格和精度等级应符合加工要求 ,刀具 材料 应 与零件材料相适应。
第 三 ,走 刀路线 的设 计 。确定走 刀路线应 考虑加 工质量 ,

典型铣削零件课件

典型铣削零件课件

Part
02
典型铣削零件的加工工艺
平面铣削
1
平面铣削是一种常用的铣削工艺,主要用于加工 平面零件。
2
平面铣削的加工过程包括粗铣、半精铣和精铣三 个阶段,每个阶段都有不同的加工要求和刀具选 择。
3
平面铣削的加工精度要求较高,需要控制切削深 度、进给速度和切削速度等参数,以保证加工表 面的质量和粗糙度。
铣削刀具的种类与特点
圆柱铣刀
主要用于平面和轮廓的铣削,有 直齿和螺旋齿两种。
成型铣刀
用于加工各种特定形状的零件, 如花键、齿轮等。
端面铣刀
主要用于铣削平面和台阶面,有 整体式和镶嵌式两种。
角度铣刀
用于铣削角度面和斜面,有单角 和双角两种。
刀具的匹配与优化
根据零件材料选择合适的刀具材 料,如硬质合金、高速钢等。
详细描述
孔系铣削实例包括铣削通孔、盲孔、螺纹孔等,需要选择合 适的刀具、切削参数和加工方法,确保孔的位置、尺寸和加 工质量。
Part
05
典型铣削零件的质量检测与控 制
铣削零件的质量检测方法
尺寸精度检测
通过测量工具如卡尺、千分尺等 ,对铣削零件的尺寸进行精确测 量,确保符合设计要求。
无损检测
通过超声波检测、磁粉检测等无 损检测方法,对铣削零件内部缺 陷进行检测,确保零件的完整性 。
分类
根据不同的分类标准,铣削零件可以分为不同类型,如按材料可分为金属和非金属铣削 零件,按加工方式可分为平面铣削和立体铣削零件等。
铣削零件的应用领域
机械制造业
铣削零件广泛应用于各种 机械设备的制造,如机床 、汽车、航空航天、船舶 等。
电子电器行业
在电子电器行业中,铣削 零件用于制造各种电子元 件和电器产品的结构件。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 加上方法的选择原则:
是保证加工表面的精度和表面粗糙度的要 求。由于获得同一级精度及表面粗糙度的加工 方法一般有许多,因而在实际选择时,要结合 零件的形状、尺寸和热处理要求全面考虑。 例如,对于IT7级精度的孔采用镗削、 铰削、磨削等方法加工可达到精度要求,但箱 体上的孔一般采用镗削或铰削;而不采用磨削。 一般小尺寸的箱体孔选择铰削,当孔径较大时 则应选择镗削。此外,还应考虑生产率和经济 性的要求,以及工厂的生产设备等实际情况。
典型铣削零件 加工的工艺分析及编程
2004-6-20
1.典型铣削零件加工的工艺分析及编程
1.1零件图样上尺寸数据的标注
1)零件图上尺寸标注应符合编程方便的特点
在数控加工图上,宜采用以同一基 准引注尺寸或直接给出坐标尺寸。这种 标注方法,既便于编程,也于协调设 计基准、工艺基准、检测基准与编程零 点的设置和计算。
如图 1 所示,球头刀半径为 R ,零件曲 面上曲率半径为 ρ ,行距为S,加工后 曲面表面残留高度为H。则有:
S 2 H (2 R H )

R
图1
1.4工艺设计
1)工序和工步的划分 在数控机床上加工零件,工序应尽量集 中,一次装夹应尽可能完成大部分工序。 数控加工工序的划分有下列方法: ☞ 按加工内容划分工序 ☞ 按所用刀具划分工序 ☞ 按粗、精加工划分工序
1.5刀具的选择
数控加工刀具从结构上可分为:①整体式;②镶嵌 式,它可以分为焊接式和机夹式。机夹式根据刀体结 构不同,又分为可转位和不转位两种;③减振式,当 刀具的工作臂长与直径之比较大时,为了减少刀具的 振动,提高加工精度,多采用此类刀具;④内冷式, 切削液通过刀体内部由喷孔喷射到刀具的切削刃部; ⑤特殊型式,如复合刀具、可逆攻螺纹刀具等。 数控加工刀具从制造所采用的材料上可分为:①高 速钢刀具;②硬质合金刀具:③陶瓷刀具;④立方氮 化硼刀具;⑤金刚石刀具:③涂层刀具。 数控铣床和加工中心上用到的刀具有:①钻削刀 具,分小孔、短孔、深孔、攻螺纹、铰孔等;②镗削 刀具,分粗镗、精镗等刀具:③铣削刀具,分面铣、 立铣、三面刃铣等刀具。
攻丝时,进给速度的选择取决 于螺孔的螺距 P (单位: mm ), 由于使用了有浮动功能的攻丝夹 头。一般攻丝时,进给速度小于 计算数值:
Vf≤P· n
表1: 刀具材料与许用最高切削速度
表2: 铣刀切削速度(mm/min)
2.曲型零件的工艺分析与编程
2.1平面轮廓外形的工艺分析与刀路规划 对如图3所示纸垫落料模凸模轮廓进 行编程与加工。刀具直径为“10”,对刀 号为“01”,切削深度为“5”,工件表面 z坐标为“0”。(给定毛坯为160*100*20, 所有表面的粗糙度Ra为3.2)
• 1)切削深度aP ☞ 在工件表面粗糙度值要求为Ra12.5μ m~25μ m时,如 果圆周铣削的加工余量小于5mm,端铣的加工余量小于 6mm,粗铣一次进给就可以达到要求。但在余量较大, 工艺系统刚性较差或机床动力不足时,可分多次进给 完成。 ☞ 在工件表面粗糙度值要求为 Ra3.2μ m ~ 12.5μ m 时, 可分粗铣和半精铣两步进行。粗铣时切削深度或切削 宽度选取同前。粗铣后留 0.5mm ~ 1.0mm 余量,在半精 铣时切除。 ☞ 在工件表面粗糙度值要求为Ra0.8μ m~3.2μ m时,可 分粗铣、半精铣、精铣3步进行。半精铣时切削深度或 切削宽度取1.5mm~2mm:精铣时圆周铣侧吃刀量取 0.3mm~0.5mm,面铣刀背吃刀量取0.5mm~lmm。
(1)工序间加工余量的选择原则 采用最小加工余量原则,以求缩短 加工时间,降低零件的加工费用。 应有充分的加工余量,特别是最 后的工序。
(2)在选择加工余量时,还应考虑的 情况
☞ 由于零件的大小不同,切削力、内应力 引起的变形也会有差异,工件大,变形 增加,加工余量相应地应大一些。 ☞ 零件热处理时引起变形,应适当增大加 工余量。 ☞ 加工方法、装夹方式和工艺装备的刚 性可能引起的零件变形,过大的加工余 量会由于切削力增大引起零件的变形。
2)进给量 • 进给量有进给速度Vf、每转进给量f和每齿进给 量fZ。 • 进给速度Vf是单位时间内工件与铣刀沿进给方 向的相对位移,单位为 mm / min ,在数控程序 中的代码为F。 • 每转进给量 f 是铣刀每转一转,工件与铣刀的 相对位移,单位为mm/r。 • 每齿进给量fZ 是铣刀每转过一齿时,工件与铣 刀的相对位移,单位为mm/z。 • 3种进给量的关系为: • Vf=f· n=fZ· z· n 铣刀转速为n,铣刀齿数为z。
1.3加工方法选择及加工方案 确定
1)加工方法选择 在数控机床上加工零件,一般有以下两种 情况: ☞ 有零件图样和毛坯,要选择适合加工该零件 的数控机床; ☞ 己经有了数控机床,要选择适合该机床加工 的零件。 无论哪种情况,都应根据零件的种类和加 工内容选择合适的数控机床和加工方法。
(1)机床的选择
(3)孔的加工方法选择
孔加工的方法比较多,有钻削、扩削、铰削 和镗削等。大直径孔还可采用圆弧插补方式进 行铣削加工。 ☞ 对于直径大于φ 30mm己铸出或锻出毛坯 孔的孔加工,一般采用粗镗→半精镗→孔口倒 角→精镗加工方案。 ☞ 孔径较大的可采用立铣刀粗铣→精铣加工方 案。有空刀槽时可用锯片铣刀在半精镗之后、 精镗之前铣削完成,也可用镗刀进行单刃螳削, 但单刃镗削效率低。
☞ 对于直径小于 φ 30 mm 的无毛坯 孔的孔加工,通常采用饶平端面→ 打中心孔→钻→扩→孔口倒角→铰 加工方案。 ☞ 有同轴度要求的小孔,须采用饶 平端面→打中心孔→钻→半精镗→ 孔口倒角→精镗(或 铰)加工方案。 为提高孔的位置精度,在钻孔工步 前须安排锪平端面和打中心孔工步。 孔口倒角安排在半精加工之后、精 加工之前,以防孔内产生毛刺。
2)加工方案确定
确定加工方案时,首先应根 据主要表面的尺寸精度和表面粗 糙度的要求,初步确定为达到这 些要求所需要的加工方法,即精 加工的方法,再确定从毛坯到最 终成形的加工方案。

在加工过程中,工件按表面轮廓可分为平面类 和曲面类零件,其中平面类零件中的斜面轮廓又 分为有固定斜角和变斜角的外形轮廓面。 外形轮廓面的加工,若单纯从技术上考虑,最 好的加工方案是采用多坐标联动的数控机床,这 样不但生产效率高,而且加工质量好。但由于一 般中小企业无力购买这种价格昂贵、生产费用高 的机床,因此应考虑采用2.5轴控制和3轴控制机 床加工。 • 2.5轴控制和3轴控制机床上加工外形轮廓面, 通常采用球头铣刀,轮廓面的加工精度主要通过 控制走刀步长和加工带宽度来保证。加工精度越 高,走刀步长和加工带宽度越小,编程效率和加 工效率越低。
☞ 平面轮廓零件的轮廓多由直线、圆弧和 曲线组成,一般在两坐标联动的数控铣 床上加工; ☞ 具有三维曲面轮廓的零件,多采用三 坐标或三坐标以上联动的数控铣床或加 工中心加工。
(2)粗、精加工的选择
☞ 经粗铣的平面,尺寸精度可达 IT12 ~ IT14 级(指两平面之间的尺 寸),表面粗糙度Ra值可达 12.5μ m~50μ m。 ☞ 经粗、精铣的平面,尺寸精度可 达 IT7 ~ IT9 级,表面粗糙度Ra值 可达1.6μ m~3.2μ m。
2)构成零件轮廓的几何 元素的条件应充分
自动编程时要对构成零件轮廓的 所有几何元素进行定义。在分析零 件图时,要分析几何元素的给定条 件是否充分,如果不充分,则无法 对被加工的零件进行造型,也无法 编程。
1.2零件各加工部位的结构工 艺性是否符合数控加工的特点
1)零件所要求的加工精度、尺寸公差应能 否得到保证。 2)零件的内腔和外形几何类型和尺寸能否 统一,尽可能减少刀具规格和换刀次数。 3)零件的工艺结构设计能否采用较大直径 的刀具进行加工。采用大直径铣刀加工, 能减少加工次数,提高表面加工质量。
a)平面轮廓图
b)加工后的立体图
图3
平面典型零件之一
工艺分析: 1)几何尺寸分析。 ☞ 从平面轮廓图中知,所有尺寸的公差 没有标注,即为一般公差,选用中等级 ( GB1804—m ),其极限偏差为:±0.3 。 数控机床在正常维护和操作情况下是完 全可达到的。
2)规划刀具路径 根据零件表面粗糙度的要求,应有粗、 精加工。 ☞ 根据毛坯、刀具的直径,分二次进刀 进行粗加工。留加工余量0.2mm。 ☞ 加工的起刀点设置在工件的外,距工 件边约10mm。并设置刀补。 ☞ 为保证加工平稳不振动。手工编程起 刀点与切入点是直线,如图4a);自动 编程起刀点与切入点是圆弧,如图4b)。
4)零件铣削面的槽底回角半径或腹板与缘板相交处 的圆角半径r 不宜太大。由于铣刀与铣削平面接触 的最大直径d=D-2r,其中D为铣刀直径。因此,当D 一定时,圆角半径r 越大,铣刀端刃铣削平面的面 积就越小,铣刀端刃铣削平面的能力就越差;效率 越低,工艺性也越差。 5)应采用统一的基准定位。数控加工过程中,若零 件需重新定位安装而没有统一的定位基准。会导致 加工结束后正反两面上的轮廓位置及尺寸的不协调。 因此,要尽量利用零件本身具有的合适的孔或设置 专门的工艺孔或以零件轮廓的基准边等作为定位基 准,保证两次装夹加工后相对位置的准确性。
(3)确定加工余量的方法 ☞ 查表法: 这种方法是根据各工厂的生产 实践和实验研究积累的数据,先制成各种 表格,再汇集成手册。 ☞ 经验估算法: 这种方法是根据工艺编制 人员的实际经验确定加工余量。经验估算 法常用于单件小批量生产。 ☞ 分析计算法: 这种方法是根据一定的试 验资料数据和加工余量计算公式,分析影 响加工余量的各项因素,并计算确定加工 余量。目前,只在材料十分贵重,以及少 数大量生产的工厂采用。
1.6切削用量的确定
切削用量包括切削速度、 进给出速度、背吃刀量和侧吃 刀量。背吃刀量和侧吃刀量在 数控加工中通常称为切削深度 和切削宽度。如图2所示。
图2
• 选择切削用量的原则是: ☞ 粗加工时,一般以提高生产率为主,但 也应考虑经济性和加工成本;半精加和 精加时,应在保证加工质量的前提下, 兼顾切削效率、经济性和加工成本。具 体数值应根据机床说明书、切削用量手 册,并结合经验而定。 •从刀具的耐用度出发,切削用量的选择 方法是: ☞ 先确定切削深度或切削宽度,其次确定 进给出量,最后确定切削速度。
相关文档
最新文档
