电机电缆选型参考
电动机线缆选型
1、一台18千瓦的三相异步电动机须选配多大交流接触器？，应该怎么选？答：算一下该电机的工作电流,功率因素按0.9,电流=18000/1.73*380*0.9=30.4安培,按1.5倍选取45安的接触器就可以了,如果配热过载保护器按工作电流的1.2倍选.2、15kw水泵星三角启动运行电流变大是什么原因？15kw水泵星三角启动运行电流变大是什么原因,运行时电流20A左右吧，热继调大后热机很热，如热继调小水泵就过载报警。
不知为啥，15KW水泵角型运行时电流时17A吗？急，特急，忘各位大侠帮帮忙。
谢谢答：正常运行时是三角形，功率计算公式：P=1.732*U*I*cosφ，功率因数cosφ取0.8，那么：I=15000/(1.732*380*0.8)=28.5A所以，按照额定负载功率运转，电流是28.5A，你现在是20A左右，还没有达到额定功率，正常情况下，发热量不会很大啊！所以你所说的“热”不能以个人感觉，应该测一下温度，一般情况下，60度以下是没有问题的。
追问星三角启动后，角型的运行电流时20A,正常吗？是不是有点大。
再次谢谢你了。
回答15KW的电机，20A电流当然不大了，通过计算就知道了。
“热继电器太热，不太正常”是什么意思？是电机太热还是热继电器太热？所以，你需要做一些检查：1、电机是否有相间短路？2、缺相？3、绝缘？4、热继电器问题？20A的电流是很正常！3、18.5kw的电动机用多大交流接触器18.5KW的电动机要用多大的交流接触器与型号答：18.5kw的电动机一般采用降压启动，可以用40A——60A的交流接触器，如果是直接启动就要用100A的交流接触器4、18.5KW电动机直接启动需要多大的接触器。
用60A的有什么坏错，谢谢18.5KW电动机建议用降压启动。
星三角或软启动等都可以。
60A的可以用。
5、请问;星三角启动18.5KW电动机的额定启动电流和额定工作电流是多少？需安装多大的三相四线动力电表。
多大功率用多大电缆
多大功率用多大电缆一、电机功率与配线直径计算首先要计算100KW负荷的线电流。
对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。
由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。
如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。
若取1.5，那么电流就是285A。
如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。
就可以按这个电流选择导线、空开、接触器、热继电器等设备。
所以计算电流的步骤是不能省略。
导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。
S=P/cos φ=100/0.8=125KVA选择大于125KVA的变压器就可以了。
50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。
50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。
三相电电缆线选择标准
三相电电缆线选择标准
一、三相电电缆线选择标准包括以下几个方面：
1. 电缆的额定电压：电缆的额定电压必须大于或等于系统的额定电压，以保证电缆能够承受系统的电压而不会损坏。
2. 电缆的额定电流：电缆的额定电流必须大于或等于系统的最大工作电流，以保证电缆能够承载系统的电流而不会过热或损坏。
3. 电缆的长度：电缆的长度需要根据实际情况进行选择，较长的电缆会产生较大的电压降和损耗，因此需要选择适当的电缆长度以减小电压降和损耗。
4. 电缆的绝缘材料：电缆的绝缘材料需要符合系统的要求，能够承受系统的电压和电流，并且具有良好的耐热、耐寒、耐腐蚀等性能。
5. 电缆的截面面积：电缆的截面面积需要根据系统的负载功率、电压等级、电缆长度等因素进行选择，以保证电缆能够承受系统的负载并且不会过热或损坏。
二、在选择三相电电缆线时，可以参考以下步骤：
1. 确定系统的额定电压和电流，以及负载功率和电缆长度等参数。
2. 根据参数计算出所需的电缆截面面积，可以参考相关的电缆截面面积计算公式或者查阅相关的电缆选型手册。
3. 选择符合要求的电缆型号和规格，需要注意电缆的绝缘材料、护套材料、芯线数量等因素。
4. 在实际安装和使用过程中，需要注意电缆的弯曲半径、固定方式、接线方式等问题，以保证电缆的安全可靠运行。

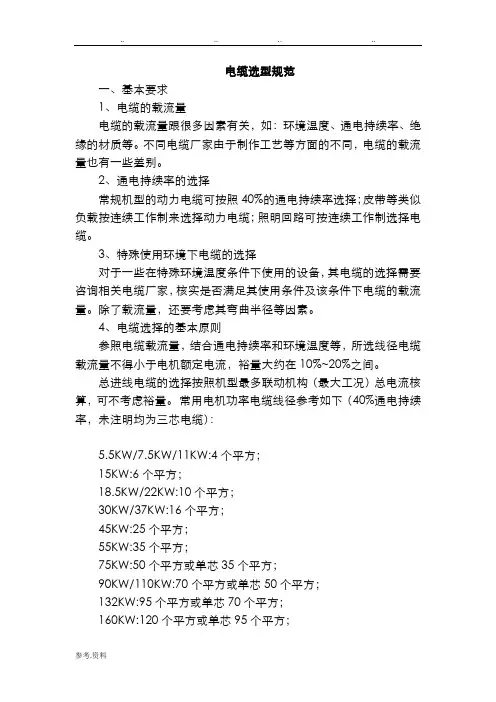

电缆选型规范标准[详]
![电缆选型规范标准[详]](https://img.taocdn.com/s3/m/aada87dbe009581b6bd9ebca.png)
电缆选型规范一、基本要求1、电缆的载流量电缆的载流量跟很多因素有关，如：环境温度、通电持续率、绝缘的材质等。
不同电缆厂家由于制作工艺等方面的不同，电缆的载流量也有一些差别。
2、通电持续率的选择常规机型的动力电缆可按照40%的通电持续率选择；皮带等类似负载按连续工作制来选择动力电缆；照明回路可按连续工作制选择电缆。
3、特殊使用环境下电缆的选择对于一些在特殊环境温度条件下使用的设备，其电缆的选择需要咨询相关电缆厂家，核实是否满足其使用条件及该条件下电缆的载流量。
除了载流量，还要考虑其弯曲半径等因素。
4、电缆选择的基本原则参照电缆载流量，结合通电持续率和环境温度等，所选线径电缆载流量不得小于电机额定电流，裕量大约在10%~20%之间。
总进线电缆的选择按照机型最多联动机构（最大工况）总电流核算，可不考虑裕量。
常用电机功率电缆线径参考如下（40%通电持续率，未注明均为三芯电缆）：5.5KW/7.5KW/11KW:4个平方；15KW:6个平方；18.5KW/22KW:10个平方；30KW/37KW:16个平方；45KW:25个平方；55KW:35个平方；75KW:50个平方或单芯35个平方；90KW/110KW:70个平方或单芯50个平方；132KW:95个平方或单芯70个平方；160KW:120个平方或单芯95个平方；185KW:150个平方或单芯95个平方；200KW:单芯120个平方；220KW:单芯120或者150个平方；250KW:单芯150个平方；大于250KW的电机可根据电流选择多根单芯电缆。
二、电缆设计及选型注意事项1、一般采用船用软电缆CEFR系列，拖链上可采用专用的拖链电缆；挂缆上可采用专用的拖令电缆或者扁电缆，电缆卷筒上要选专用的卷筒电缆。
2、拖令和拖链电缆要考虑弯曲半径，一半不建议使用外径超过30mm的电缆，即三芯电缆不建议使用25个平方以上的，单芯电缆不建议使用超过150个平方以上的。
空开、电缆、接触器与电机的配合
备注：断路器电流选型严格按表中进行选择不得增大，以保护电缆及与上级保护匹配不发生越级。电缆及接触器为提高经济和可靠性，可提高一电 流等级选择。 2014年5月
Байду номын сангаас
常用电机、电缆、断路器、接触器选型配合表(按环境温度40℃，长期工作选型)
电机功 空开容量 聚氯乙烯电缆 3芯电缆 典型额 最低选型 穿塑料管 率 匹配 定电流A mm2(铜芯) 40℃载流 KW AC3/AC4 AC3/AC4 量A 0.75 1.8 D3 1 8 1.1 2.5 D4 1.5 11 1.5 3.4 D5 1.5 11 2.2 4.7 D6/D10 1.5 11 3 6.4 D10 1.5 11 4 8.2 D10/D16 2.5 16 5.5 11.1 D16 2.5 16 7.5 15 D20/D25 4 22 11 21.8 D25/D32 6/10 28/38 15 29.4 D40/D50 10/16 38/51 18.5 35.5 D40/D50 10/16 38/51 22 42.2 D50/D63 16/25 51/67 30 57 D80/D100 25/35 67/83 37 70 D100/D125 35/50 83/104 45 84 D100/D125 50/70 104/130 55 103 D125/D160 50/95 104/162 75 140 D160/D200 95/120 162/189 90 167 D200/D225 120/150 189/217 110 204 D250/D300 150/2*120 217/340 132 245 D300/D400 185/2*120 245/340 160 296 D400 2*120/2*150 340/390 根据电机AC3/AC4工作类型选择，断路器不得增大匹配 接触器选型(A) AC-3类额定工作电流 AC-4类额定工作电流 Ith AC-3 AC-4 典型最低容量型号 Ith AC-3 AC-4 典型最低容量型号 ≥20 ≥9 3TF30、3TB40、B9、LC1-D09、LC1-D09、LC1-D09 ≥3.3 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥12 ≥4.3 3TF31、3TB41、B12、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D12 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D18 ≥30 ≥22 ≥8.5 3TF31、3TB41、B12、LC1-D12 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D25 ≥30 ≥22 ≥8.5 3TF32、3TB42、B16、LC1-D18 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37~45、LC1-D32~40 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D25 ≥80 ≥45 ≥24 3TF46、3TB46、B65、LC1-D50~65 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D32 ≥90 ≥63 ≥28 3TF47、3TB47、B85、LC1-D80~95 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37、LC1-D40 ≥100 ≥75 ≥34 3TF48、3TB48、B105、LC1-D115 ≥80 ≥45 ≥24 3TF46、3TB46、B45、LC1-D50 ≥100 ≥85 ≥42 3TF49、3TB49、B105、LC1-D150 ≥90 ≥63 ≥28 3TF47、3TB47、B65、LC1-D65 ≥160 ≥110 ≥54 3TF50、3TB50、B170、LC1-D170 ≥100 ≥75 ≥34 3TF48、3TB48、B85、LC1-D80 ≥160 ≥140 ≥68 3TF51、3TB51、B170、LC1-D170 ≥100 ≥85 ≥42 3TF49、3TB49、B105 ≥220 ≥205 ≥96 3TF53、3TB53、B250、LC1-D205 ≥160 ≥110 ≥54 3TF50、3TB50、B105 ≥300 ≥250 ≥110 3TF54、3TB54、B370、LC1-D245 ≥160 ≥140 ≥68 3TF51、3TB51、B170 ≥300 ≥300 ≥125 3TF55、3TB55、B370、LC1-D300 ≥210 ≥170 ≥75 3TF52、3TB52、B170 ≥400 ≥400 ≥150 3TF56、3TB56、LC1-D410 ≥220 ≥205 ≥96 3TF53、3TB53、B250 ≥475 ≥475 3TF58、LC1-D475 ≥300 ≥250 ≥110 3TF54、3TB54、B250 ≥620 ≥620 LC1-D620 ≥300 ≥300 ≥125 3TF55、3TB55、B370 为提高可靠性及寿命接触器可选高一档电流 为提高可靠性及寿命接触器可选高一档电流
电动机控制元器件及电缆的选型
电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
热继电器？热继电器的整定值是电机额定电流是1.1倍。
交流接触器：交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
电机线缆配线要求
我们在做具体的控制系统时,常要需要计算负载的大小来选择电缆线的规格，我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来,虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A.实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算,结果是比较接近的. 下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆.我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4～6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6。
4平方毫米.我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60％不到的话,可以这样选择,如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器,热继电器三相二百二电机，千瓦三点五安培。
常用三百八电机,一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机,八个千瓦一安培.一台三相电机，除知道其额定电压以外,还必须知道其额定功率及额定电流，比如：一台三相异步电机，7。
电缆选型规范
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆规格规格表示编辑1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.详细表示法因为分支电缆包含主干电缆和支线电缆。
而且两者规格结构不同，因此有两种表示方法：①将主干电缆和支线电缆分别表示，如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示，如：FD-YJV-4电线电缆规格*（1*185/25）+1*95/16 0.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。
电机线缆配线要求
我们在做具体的控制系统时,常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定,也可以通过一些公式来算出来,其实有一种简单的经验算法很容易估算出来,虽然不就是绝对正确,也足以用来做为选择电缆规格的依据了。
方法就是,我们常用的三相异步电机一般有两种接法,一种就是星形一种就是角形。
除较小的电机外,多数就是角形,我们就说角形的,如果就是一台380V供电的7、5KW的三相异步电机,那么它的额定每相工作电流约就是15A。
实际通过算出来可能就是比这个略小一点,我们完全可以按这个电流来选择电缆线了。
如果就是一台380V供电的4KW的三相异步电机,那么它的额定每相工作电流约就是8A。
可能我们以经瞧出来规律,也就就是1千瓦功率约需2A电流,一个75KW 的电机它的额定工作电流约就是150A。
您可以通过公式的方法算算,结果就是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆,我们选择的电缆为铜芯电缆。
我们举例说明,我们要给一台18、5KW的电机配线,可以算出它的额定电流为37A,也就是根据经验1平方毫米铜线可以通过4~6A的电流,我们取其中间值5A,那么电缆线的截面积应为37/5=6、4平方毫米。
我们的标准电缆有6平方毫米与平共10平方毫米的,为了保证可靠性,我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的,这要综合考虑,负载工作时消耗的功率就是多大,如果只有额定的60%不到的话,可以这样选择,如果基本上要工作在额定功率附近,那只能选择10平方的电缆了。
电机如何配线？选用断路器,热继电器？如何根据电机的功率,考虑电机的额定电压,电流配线,选用断路器,热继电器三相二百二电机,千瓦三点五安培。
常用三百八电机,一个千瓦两安培。
低压六百六电机,千瓦一点二安培。
高压三千伏电机,四个千瓦一安培。
高压六千伏电机,八个千瓦一安培。
一台三相电机,除知道其额定电压以外,还必须知道其额定功率及额定电流,比如:一台三相异步电机,7、5KW,4极(常用一般有2、4、6级,级数不一样,其额定电流也有区别),其额定电路约为15A 。
电缆选型标准
11-15KW
30.3
YJV3*10+1*6
16.60
53
M25*1.5(13-18mm)
18.5KW
35.9
YJV3*16+1*10
19.20
69
M32*1.5(18-25mm)
22-30KW
56.8
YJV3*25+1*16
22.40
89
M32*1.5(18-25mm)
37KW
69.8
YJV3*35+1*16
0.6/1kv非铠装不等截面交联聚乙烯绝缘、聚氯乙稀护套电力电缆(多芯结构）
3+1芯电缆截面积
电缆外直径
电缆允许载 流量(A)
电缆锁头大小及锁 头加紧范围
电机功率 ( KW)
电机额定电流 (A)
弱电电缆
RVVP 2*1.0
仪表电缆
RVSP 2*0.75
通讯电缆
动力电缆
YJVR4*1.5
10.00
15
24.60
109
M32*1.5(18-25mm)
45-55KW
102.5
YJV3*50+1*25
27.00
132
M40*1.5(22-32)
75KW
139.7
YJV3*70+1*35Fra bibliotek31.00
167
M40*1.5(22-32)
90KW
164.3
2*YJV3*50+1*25
2*27
264
2*M40*1.5(22-32)
500
2*YJV3*150+1*95
2*41.80
750v直流电机的电缆绝缘等级选择标准
750V直流电机的电缆绝缘等级选择标准一、概述750V直流电机广泛应用于工业生产线和交通运输设备中，具有高效、稳定、可靠的特点。
作为电机的重要配套设备之一，电缆的质量直接影响到电机的性能和安全性。
本文将介绍750V直流电机的电缆绝缘等级选择标准，帮助读者更好地了解如何选择适合的电缆，保障电机的正常运行。
二、电缆绝缘等级分类根据国家标准，电缆绝缘等级分为A、B、C三级。
其中，A级绝缘电缆适用于长期在高温环境下使用；B级绝缘电缆适用于一般环境下使用；C级绝缘电缆适用于低温环境下使用。
在选择750V直流电机的电缆绝缘等级时，需要充分考虑其使用环境和工作温度。
三、750V直流电机的使用环境要求1. 温度要求：根据电机工作环境的实际温度要求，选择合适的电缆绝缘等级。
在高温环境下工作的电机，需选择A级绝缘电缆以确保电缆的绝缘性能；而在一般环境下工作的电机可以选择B级绝缘电缆。
2. 湿度要求：对于有水汽、潮湿等环境的电机，需要选择具有良好防水性能的电缆，以防止水分渗入导致绝缘性能下降。
3. 防火性能要求：如果电机所处的环境有火灾风险，需要选择具有良好阻燃性能的电缆，以确保电机在火灾发生时能正常工作并保持绝缘性能。
四、绝缘材料的选择绝缘材料是影响电缆绝缘等级的重要因素之一。
常见的绝缘材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。
在选择750V直流电机的电缆绝缘材料时，需要考虑其绝缘性能、耐热性能、耐老化性能等因素，以确保电缆在长期使用中能保持良好的绝缘性能。
五、电缆外护层的选择除了绝缘材料外，电缆的外护层材料也是影响电缆绝缘等级的关键因素之一。
常见的外护层材料有聚氯乙烯(PVC)、聚氯乙烯抗酸碱(PVC-A)、聚氨酯(PU)等。
在选择外护层材料时，需要考虑其耐磨损性能、耐油性能、耐酸碱性能等因素，以确保电缆能在恶劣环境下正常工作。
六、综合选择标准综合考虑750V直流电机的使用环境要求、绝缘材料和外护层材料等因素，选定合适的电缆绝缘等级。
电机动力电缆选型
一台２2kw电动机用多大铜电缆1、选电缆,要根据你的使用情况,才能选合适的电缆,在潮湿等散热条件好的地方，可以节省一点,在高温和重要地方，则必须选较大截面积的电缆.一般三相38０V22KW选６—10平方的比较合适.2、电缆按正常运行配置，和启动方式无关。
ﻫ2２KW负荷选择电缆额定电流I=Ｐ／１.７３２UｃosΦ=2２/1.732/0。
38/0。
8=20/0。
53=4２Ａﻫ如果是近距离（几十米以内）,铜电缆６平方毫米，铝电缆１0平方毫米。
ﻫ如果是远距离,百米以上，铜电缆1６平方毫米,铝电缆2５平方毫米如果介于近距离与远距离之间，铜电缆１０平方毫米，铝电缆1６平方毫米。
ﻫ今天无意看到这个问题发现很多人在误导大家。
所以把手册中的计算拿出来。
另外还请不懂电的朋友好好学习后再来答题。
22KW电机的相电流才25A 怎么也用不到1０平方铜线的．6平方线已经足够。
3、22KＷ三相电机，电流约在45Ａ左右,铜线的话，１平方通过最佳电流５-8A。
因此6-9个平方够用了。
30KW电机应配多大电缆1、30KW的电动机为6０Ａ左右的电流,根据铜铝线的载流量规定。
应用3＊1６平方的铜线,或用3*２5平方的铝电缆,当然用铝的成本要低很多,但铝电缆的寿命是没铜的长的,相关的知识你可到我的空间去看下,有这方面的内容2、不频繁启动建议选用10*３铜芯电缆。
频繁启动建议选用16*3铜芯电缆.3、如果电机工作电压为380V，其电流约为6０A,可选用1６平方厘米的铝芯缆线，换作铜芯缆线１0平方就可以了.如果电机工作电压是２20V,其电流约136A,需要７０平方的铝芯缆线,换作铜芯缆线用５０平方的4、三相电的话：30000/1。
732／3８0/0．8=14。
２４所以建议用4＊１6+1*10（65元左右/米）或者３*16+2*1０(６0元左右／米）５、3０KW电机，额定电流大约６０A左右,第二版(电工手册）第十章推荐25摄氏度时选25平方毫米的多股绞铜线,环境温度４０度时选3５平方毫米。
