冷轧薄钢板、钢带的硬度检测
金属硬度检测方法【技巧】
度 算出被测物于静态试验方法。
各方法的检测原理及适用范围如下：
检测方法
检测原理
适用范围
适用于大型金属部件
里氏 利用冲头在距离试样表面 1mm 处的回弹速率与冲击速率的比值
动态
和产品，即质量大的对
硬度 计算硬度。
试验
象。
法 肖氏 利用冲头在试样表面的回弹高度与固定落下高度的比值计算硬 在轧辊行业应用较普
硬度 度。
遍。
布氏 主要是测量压痕直径和深度两种原理。
硬度
在无缝钢管标准中，布 氏硬度用途最广。
静态 韦氏 用压针压入的深度来表征材料的硬度，定义 0.1mm 的压入深度 软金属使用较多。
试验 硬度 为一个韦氏硬度单位。
法 超声 将维氏正四棱锥压头振动杆激励到其自由振动频率，当压头以恒 适合轻薄工件的无损
硬度是指金属材料抵抗更硬物体压入其表面的能力。通过硬度试验可以反映金属材料在不同的化学成分、组织结构
和热处理工艺条件下性能的差异，达到测定材料的适用性，或材料为使用目的所进行的特殊硬化或软化处理效果。
金属硬度检测方法主要有：里氏硬度、肖氏硬度、布氏硬度、韦氏硬度、超声波硬度等。
其中里氏硬度和肖氏硬度，检测中试验力的施加是动态的和冲击性的，属于动态试验法。
低合金钢冷轧薄板的硬度测试及分析
低合金钢冷轧薄板的硬度测试及分析钢材是一种常见的金属材料，广泛应用于建筑、制造业和汽车工业等领域。
在这些应用中，钢材的硬度是一个重要的性能指标，它直接影响材料的强度、耐磨性和耐久性。
本文将重点讨论低合金钢冷轧薄板的硬度测试和分析。
1. 硬度测试方法硬度是材料抵抗外力或压力导致的形变的能力。
在钢材中，硬度通常使用洛氏硬度和布氏硬度进行测试。
（1）洛氏硬度测试洛氏硬度测试常用于低合金钢冷轧薄板的硬度测量。
在测试过程中，硬度试件被钻砂轮磨削，然后被一个小锥形物（硬度计）压入试件表面，根据压痕的尺寸来确定硬度值。
洛氏硬度的单位是HRC（洛氏硬度计）。
（2）布氏硬度测试布氏硬度测试也常用于低合金钢冷轧薄板的硬度测量。
在测试过程中，一个钢球或钻石圆锥形物被压入试件表面，根据压痕的尺寸来确定硬度值。
布氏硬度的单位是HBS（表面硬度计）。
2. 硬度测试结果分析低合金钢冷轧薄板的硬度测试结果可以提供关于材料性能和加工过程的重要信息。
以下是一些常见的硬度测试结果分析方法：（1）对比分析通过与标准硬度值进行对比，我们可以判断冷轧薄板的硬度是否符合要求。
如果硬度值较低，可能是由于材料成分或加工参数的问题；而如果硬度值较高，则可能是由于材料的奥氏体相含量过高或亚结构的变化等因素引起。
（2）显微组织分析通过显微组织观察，可以进一步了解硬度测试结果的原因。
例如，如果观察到晶粒尺寸小、组织均匀的情况，通常说明材料具有较高的硬度值。
相反，晶粒尺寸大、组织不均匀的情况通常会导致较低的硬度值。
（3）化学成分分析低合金钢冷轧薄板的化学成分对硬度值也有一定的影响。
通过化学成分分析，可以了解材料中各元素的含量，从而与硬度测试结果进行对比分析。
如果某些元素的含量异常，可能会导致硬度值的偏高或偏低。
3. 提高低合金钢冷轧薄板硬度的方法（1）调整化学成分：通过改变低合金钢的成分配比，可以调整材料的硬度。
例如，增加碳含量可以提高钢材的硬度，但过高的碳含量可能会降低材料的韧性。
不锈钢板硬度的检测方法

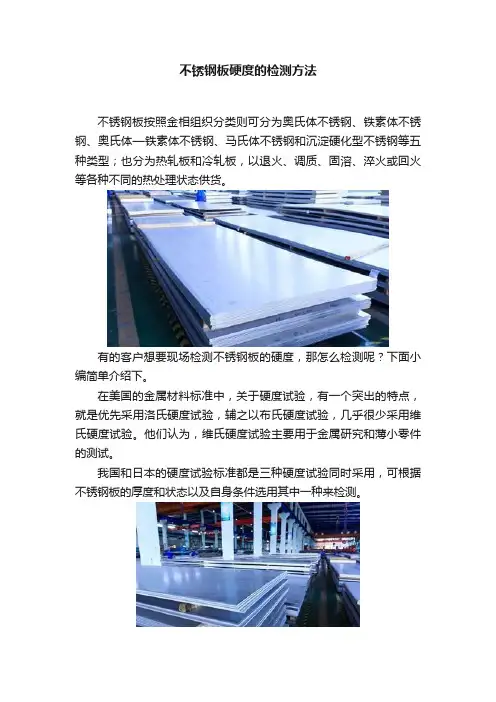

不锈钢板硬度的检测方法
不锈钢板按照金相组织分类则可分为奥氏体不锈钢、铁素体不锈钢、奥氏体—铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢等五种类型；也分为热轧板和冷轧板，以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货。
有的客户想要现场检测不锈钢板的硬度，那怎么检测呢？下面小编简单介绍下。
在美国的金属材料标准中，关于硬度试验，有一个突出的特点，就是优先采用洛氏硬度试验，辅之以布氏硬度试验，几乎很少采用维氏硬度试验。
他们认为，维氏硬度试验主要用于金属研究和薄小零件的测试。
我国和日本的硬度试验标准都是三种硬度试验同时采用，可根据不锈钢板的厚度和状态以及自身条件选用其中一种来检测。
不锈钢板的硬度检测方法如下：
厚度大于1.2mm的不锈钢板，采用洛氏硬度计测试HRB、HRC 硬度。
厚度在0.2～1.2mm 的不锈钢板，采用表面洛氏硬度计测试HRT 或HRN硬度。
厚度小于0..2mm的不锈钢板，采用表面洛氏硬度计配合金刚石点砧座测试HR30Tm硬度。
不锈钢薄片的hv硬度检测方法
不锈钢薄片的hv硬度检测方法（最新版4篇）目录（篇1）一、介绍本文介绍了不锈钢薄片hv硬度的检测方法。
二、方法本文介绍了三种检测方法：维氏硬度计、显微硬度计和超声硬度计。
1.维氏硬度计：使用显微镜观察压痕，测量压痕对角线，通过计算得出硬度值。
2.显微硬度计：通过显微镜观察压痕，测量压痕的面积，通过计算得出硬度值。
3.超声硬度计：通过超声波检测压痕，测量压痕的深度，通过计算得出硬度值。
三、结论本文介绍了不锈钢薄片hv硬度的检测方法，包括三种检测方法的特点和应用范围。
正文（篇1）不锈钢薄片的hv硬度检测方法对于保证其质量和性能至关重要。
因此，选择合适的检测方法对于保证不锈钢薄片的质量和性能至关重要。
本文介绍了三种常用的检测方法：维氏硬度计、显微硬度计和超声硬度计。
1.维氏硬度计：使用显微镜观察压痕，测量压痕对角线，通过计算得出硬度值。
维氏硬度计是一种常用的检测方法，其优点在于精度高、操作简单、适用于各种材料。
但是，维氏硬度计也存在一些缺点，比如对于小尺寸的压痕测量难度较大。
2.显微硬度计：通过显微镜观察压痕，测量压痕的面积，通过计算得出硬度值。
显微硬度计是一种精度较高的检测方法，其优点在于可以测量小尺寸的压痕，适用于测量材料的显微硬度。
但是，显微硬度计也存在一些缺点，比如操作复杂、需要较高的技术水平等。
3.超声硬度计：通过超声波检测压痕，测量压痕的深度，通过计算得出硬度值。
超声硬度计是一种快速、简便的检测方法，其优点在于可以快速地测量材料的硬度。
目录（篇2）一、介绍本文介绍了不锈钢薄片的 hv 硬度检测方法。
二、硬度检测方法本文详细阐述了如何进行不锈钢薄片的 hv 硬度检测。
三、结论本文总结了不锈钢薄片的 hv 硬度检测方法的重要性。
正文（篇2）一、概述不锈钢薄片是一种常见的材料，广泛应用于工业和日常生活中。
为了确保其质量和可靠性，需要进行严格的硬度检测。
本文将介绍一种常用的hv 硬度检测方法。
二、hv硬度检测方法1.准备样品：首先，需要准备一片不锈钢薄片样品，其厚度通常在0.1-0.2mm 之间。
钢材硬度测定的试验方法

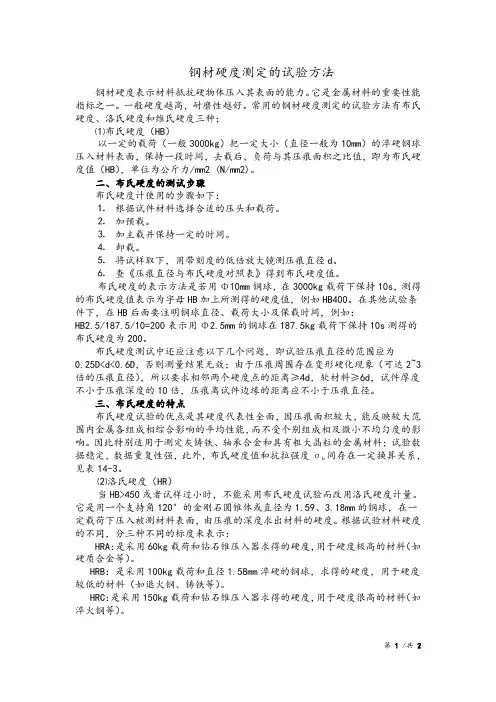

钢材硬度测定的试验方法钢材硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的钢材硬度测定的试验方法有布氏硬度、洛氏硬度和维氏硬度三种；⑴布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
二、布氏硬度的测试步骤布氏硬度计使用的步骤如下：⒈根据试件材料选择合适的压头和载荷。
⒉加预载。
⒊加主载并保持一定的时间。
⒋卸载。
⒌将试样取下，用带刻度的低倍放大镜测压痕直径d。
⒍查《压痕直径与布氏硬度对照表》得到布氏硬度值。
布氏硬度的表示方法是若用Φ10mm钢球，在3000kg载荷下保持10s，测得的布氏硬度值表示为字母HB加上所测得的硬度值，例如HB400。
在其他试验条件下，在HB后面要注明钢球直径、载荷大小及保载时间，例如：HB2.5/187.5/10=200表示用Φ2.5mm的钢球在187.5kg载荷下保持10s测得的布氏硬度为200。
布氏硬度测试中还应注意以下几个问题，即试验压痕直径的范围应为0.25D<d<0.6D，否则测量结果无效；由于压痕周围存在变形硬化现象（可达2~3倍的压痕直径），所以要求相邻两个硬度点的距离≥4d，软材料≥6d，试件厚度不小于压痕深度的10倍，压痕离试件边缘的距离应不小于压痕直径。
三、布氏硬度的特点布氏硬度试验的优点是其硬度代表性全面，因压痕面积较大，能反映较大范围内金属各组成相综合影响的平均性能，而不受个别组成相及微小不均匀度的影响。
因此特别适用于测定灰铸铁、轴承合金和具有粗大晶粒的金属材料；试验数间存在一定换算关系，据稳定，数据重复性强，此外，布氏硬度值和抗拉强度σb见表14-3。
⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
怎样检查出厂钢材的硬度
怎样检查出厂钢材的硬度？
以热轧状态或以退火状态供货的优质钢材，其用途为冷切削加工、冷顶锻和冷拔时，需要在出厂前检查布氏硬度，检验数量不少于每批钢材支数的2%，并保证不少于3个。
检验结果应符合相应的技术标准。
钢材的布氏硬度试验是，用一定直径的钢球，以规定负荷压入试验金属表面，经规定时间后卸除负荷，测量试样表面的压痕直径，计算出布氏硬度值。
微信公众号：hcsteel,其计算公式为
式中HB—布氏硬度值；
尸F—一通过钢球加在试样表面上的负荷臂即试验力，N;
D一—钢球直径，mm;
D——压痕直径，mm。
一般情况下，钢材的布氏硬度检验是用10mm直径的钢球，在29. 42kN（3 000公斤）负荷下保持10s。
其他注意事项按GB231一84标准执行。
钢材的弯曲度用直尺测量，这种直尺长1米，镶在同样长度并带有提携把柄的钢块上，中部装有测量弯曲度的圆钢杆（图7—38），圆杆的高度等于允许的弯曲度。
弯曲度的测量方法如下：在可以看出弯曲度的钢材处放上直尺，假若圆杆抵住钢材后，直尺的两端并未与钢材接触（图中实线部分），则弯曲度在标准公差范围以内；假若直尺两端已接触钢材而圆钢杆尚未
接触钢材（图中虚线部分），则说明弯曲度超出了标准允许的数值。
钢材的实际弯曲度以最大的弯曲垂度表示，即直尺与钢材弯曲处之间的最大距离。
低合金钢冷轧薄板材料力学性能测试及分析
低合金钢冷轧薄板材料力学性能测试及分析概述：低合金钢冷轧薄板材料具有重要的工程应用价值，其力学性能的测试和分析对于产品质量的保证和应用领域的拓展至关重要。
本文将对低合金钢冷轧薄板材料的力学性能进行全面的测定和分析，以期能够为相关领域的研究和应用提供有益的参考。
一、材料准备：本次研究选取三个常用低合金钢冷轧薄板材料作为测试样本进行实验。
材料之间的主要区别在于其合金元素的含量和配比。
为了保证实验的可比性，我们在取样过程中保持了相同的尺寸和形状，并严格按照标准操作规范进行抽样。
二、力学性能测试：1. 抗拉强度测试：使用万能材料试验机对低合金钢冷轧薄板材料进行抗拉强度测试。
我们将样本固定在试验机上，逐渐加载力并测量其变形量和载荷。
通过绘制应力-应变曲线，我们可以得到材料的抗拉强度、屈服强度、断裂强度等相关参数。
2. 硬度测试：利用硬度计对低合金钢冷轧薄板材料进行硬度测试。
我们选取样本的不同位置进行测试，以获得不同区域的硬度值。
通过硬度测试，我们可以评估材料的硬度分布情况，了解材料的耐磨性和抗刮擦性能。
3. 冲击韧性测试：使用冲击试验机对低合金钢冷轧薄板材料进行冲击韧性测试。
我们将样本固定在试验机上，以一定速度对其施加冲击载荷。
通过测量冲击吸收能量和样本破坏形态，我们可以得到材料的冲击韧性和脆性指数。
4. 疲劳性能测试：使用疲劳试验机对低合金钢冷轧薄板材料进行疲劳性能测试。
我们将样本的两端固定在试验机上，以一定频率施加周期性载荷。
通过记录载荷与寿命的关系曲线，我们可以评估材料的疲劳寿命和疲劳强度。
三、力学性能分析：1. 抗拉强度分析：分析不同低合金钢冷轧薄板材料的抗拉强度数据，比较其强度差异，并针对性地寻找原因。
可以考虑合金元素含量、晶粒度等因素对抗拉强度的影响。
2. 硬度分析：对不同位置的硬度测试结果进行统计和分析，查找硬度分布的规律。
可以结合微观组织观察和显微硬度测试等方法，深入研究硬度差异的原因。
3. 冲击韧性分析：根据冲击韧性测试结果，比较不同材料的冲击吸收能量和破坏形态。
钢板硬度检测报告模板
钢板硬度检测报告模板1. 引言本报告旨在对钢板的硬度进行检测，并提供相应的结果分析。
硬度是钢板的重要性能参数之一，对于钢板的选择、科学设计和使用都具有重要的指导意义。
通过硬度检测，可以评估钢板的强度、耐磨性和可加工性等重要性能。
本次硬度检测采用了常见的Rockwell硬度测试方法，并在合适的条件下进行测试。
2. 检测方法本次硬度检测方法采用Rockwell硬度测试方法，采用了HRC （Rockwell硬度C刻度）作为测试指标。
测试仪器为型号为XYZ的硬度计，使用了标准的压头和指示器进行测试。
3. 测试过程3.1 样品准备在测试前需要对样品进行充分的准备工作。
样品选择标准为相同材质、相同批次的钢板样品。
3.2 测试步骤1. 将样品放置在测试台上，保证样品在测试过程中的稳定性。
2. 选择合适的压头并安装到硬度计上。
3. 调整硬度计的初始位置，使其接触样品表面。
4. 开始测试，记录初始加载力和卸载力的数值。
5. 观察和记录指示器的读数。
6. 重复3-5步骤，进行多次测试，确保结果的准确性。
7. 将所有结果计算平均值，并进行结果分析。
4. 测试结果本次测试共进行了10次测试，得到以下测试结果：测试次数初始加载力（kgf）卸载力（kgf）硬度值（HRC）1 10 4 55.82 10 4 55.73 104 55.54 10 4 55.65 10 4 55.46 10 4 55.67 10 4 55.78 10 4 55.99 10 4 55.810 10 4 55.55. 结果分析根据上述测试结果，计算平均值为55.6 HRC。
通过对标准表的对比和对产品要求的评估，得出以下结论：1. 钢板的硬度符合产品要求，满足相关性能指标。
2. 经过多次测试，测试结果较为稳定，具有较高的可信度。
6. 结论本次钢板硬度检测结果表明，样品的硬度值稳定，符合产品要求。
该钢板具有良好的强度、耐磨性和可加工性等性能，适合在相关领域使用。
不锈钢的硬度检测方法及相关标准
不锈钢的硬度检测方法及相关标准.txt人和人的心最近又最远，真诚是中间的通道。
试金可以用火，试女人可以用金，试男人可以用女人--往往都经不起那么一试。
不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢产品按交货形状分类可分为不锈钢板、不锈钢带、不锈钢管、不锈钢棒、不锈钢丝等。
如果按照金相组织分类则可分为以下五种类型：奥氏体不锈钢、铁素体不锈钢、奥氏体－铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢。
各种不锈钢材料都是以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货的。
硬度试验是将一个硬质压头按规定条件缓慢压入试样表面、然后测试压痕深度或尺寸，以此确定材料硬度的大小。
硬度试验是材料力学性能试验中最简单、最迅速、最易于实施的方法。
硬度试验是非破坏性的，材料硬度值与抗拉强度值之间有近似的换算关系。
由于拉伸试验不便于测试，并且由硬度换算到强度很方便，因此人们越来越多地只测试材料硬度而较少测试其强度。
特别是由于硬度计制造技术的不断进步和推陈出新，一些原来无法直接测试硬度的材料，如不锈钢管材、不锈钢丝材、极薄的不锈钢材板和不锈钢带材等，现在都已经可能直接测试硬度了。
所以，存在一个硬度试验逐渐代替拉伸试验的趋势。
在不锈钢标准中，一般都规定了布、洛、维三种硬度试验方法，测定hb、hrb（或hrc）和hv硬度值，规定三种硬度值只测其一即可不锈钢硬度的检测方法在美国的金属材料标准中，关于硬度试验，有一个突出的特点，就是优先采用洛氏硬度试验，辅之以布氏硬度试验，很少采用维氏硬度试验，美国方面认为，维氏硬度试验主要应该用于金属研究和薄小零件的测试。
中国和日本的标准都是三种硬度试验同时采用，用户可根据材料的厚度和状态以及自身条件选用其中一种来测试不锈钢材料。
日本不锈钢标准中关于拉伸试验和硬度试验方面的规定与中国相应标准表格相同，数值相近，这里能看到中国标准参照采用日本标准的痕迹。
钢板的硬度检测
钢板的硬度检测Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】冷轧薄钢板的硬度检测，简称、冷轧薄板、冷轧板、冷板等。
它还包括、弹簧钢板、硬钢片、镀锌板、、镀铝板等。
冷轧薄钢带，简称冷轧钢带、冷轧、、、、冷轧卷等。
还包括、镀锌钢带、镀锡钢带等。
、钢带（以下简称冷轧薄板）主要用于零件的冲压加工，而冷轧薄板的力学性能十分重要，它直接关系到板材的冲压性能。
冷轧薄板是以不同的热处理状态分级的，不同硬度的材料，用于不同的加工方法，国家标准GB/T 13237-1991《优质碳素结构钢冷轧薄钢板和钢带》将冷轧薄板大致分为三级，P级用于普通冲压，S级用于深度冲压，Z级用于最深度冲压。
中国冶金标准YB/T 5059-1993《低碳钢冷轧钢带》将薄钢板按硬度分为五级，即：TR（特级）、R（软）、BR（半软）、DY（低硬）和Y（冷硬）。
其实通过一定的冷轧变形程度和冷轧后热处理的恰当配合，可以在广泛的范围内满足用户关于材料力学性能方面的要求。
冷轧薄板根据用户加工上的要求可以分成更多的级别。
例如：日本工业标准JIS G3141-1996《冷轧碳素钢钢板和钢带》的分类除分为一般用（spcc）、冲压用(spcd)和深冲压用（spce）三类外，还细分为、标准调质、1/8硬、1/4硬、1/2硬、全硬等级别。
在力学性能的检测方面，一些标准只规定了拉伸试验，另一些标准除拉伸试验外还规定了硬度试验。
中国标准GB/T 13237-1991就只规定了拉伸试验，技术要求如表一所示：牌号抗拉强度/MPa 伸长率不小于拉延级别Z －S和P Z S P08F 275～365 275～380 34 32 30 08,08Al,10F 275～390 275～410 32 30 2810 295～410 295～430 30 39 2815F 315～430 315～450 29 28 2715 335～450 335～470 27 26 2520 355～490 335～500 26 25 2425 ——390～540 ——24 2330 ——440～590 ——22 2135 ——490～635 ——20 1940 ——510～650 ————1845 ——530～680 ————1650 ——540～715 ————14日本标准JIS G3141-1996《冷轧碳素钢钢板和钢带》（该标准中包含了冷轧薄钢板和钢带）规定了拉伸试验，也规定了硬度试验，该标准的力学性能要求如下：表二：标准调质和的钢板、钢带的拉伸试验质牌号抗拉强度/MPa 不小于伸长率/%不小于试样按以下公称厚度/mm>= < < < < < >=表三：标准调质和的钢板、钢带的硬度值。
冷轧企业硬度测量作业指导书
1、机械操作过程
参阅硬度计说明书
2、软件操作说明
2.1、点击“进行分析/新采样”按钮进入分析程序。
2.2、试验完毕再次点击“进行分析／新采样”按钮进入分析
程序。
2.3、分析完毕，显示第一次试验结果，点击“继续采样”按
钮，重复2.2步骤。
2.4、试验４－５次后点击“数据显示”按钮，弹出数据显示
数据窗口显示文件名，操作日期／时间、试样号、仪
器号、试验力、力保持时间、试验次数以及每次试验
数据和平均数、最大／最小值、分散度、极差、操作
员工员等数据。
2.5、点击“打印”输出试验报告。
编制：审核：批准：
发布日期：实施日期：。
不锈钢板硬度的检测方法
不锈钢板硬度的检测方法于美国标准ASTM 或国际标准ISO。
对于薄壁细不锈钢管、薄不锈钢板、薄不锈钢带、细不锈钢丝等，采用表面洛氏硬度计会非常方便。
特别是本公司最新研制的便携式表面洛氏硬度计、管材洛氏硬度计，可以对薄至0.05mm 的不锈钢板、不锈钢带以及细至4.8mm 的不锈钢管进行快速、准确的硬度检测，使得过去在国内难以解决的问题迎刃而解。
下面分别介绍各种不同形状不锈钢的硬度检测方法。
不锈钢板、不锈钢带不锈钢板包括热轧板和冷轧板。
厚度大于1.2mm 的不锈钢板或不锈钢带的硬度测试采用洛氏硬度计，测试HRB、HRC 硬度。
厚度在0.2～1.2mm 的不锈钢板或不锈钢带采用表面洛氏硬度计测试HRT 或HRN 硬度。
厚度小于0.2mm 的不锈钢板或不锈钢带，采用表面洛氏硬度计配合金刚石点砧座，测试HR30Tm 硬度。
对于厚度0.3～13mm 的退火不锈钢板、不锈钢带，也可以采用W-B75 型韦氏硬度计，这种仪器测试非常快速简便，十分适于对退火不锈钢材料进行快速合格检验。
不锈钢管不锈钢管包括接焊不锈钢管和冷拔不锈钢管。
内径大于30mm，壁厚大于1.2mm 的不锈钢管，采用洛氏硬度计，测试HRB、HRC 硬度。
内径大于30mm，壁厚小于1.2mm 的不锈钢管，采用表面洛氏硬度计，测试HRT 或HRN 硬度。
内径小于30mm，大于4.8mm 的不锈钢管，采用管材专用洛氏硬度计，测试HR15T 硬度。
当管材内径大于26mm 时，还可以用洛氏或表面洛氏硬度计测试管材内壁的硬度。
对于内径在6.0mm 以上，壁厚在13mm 以下的退火不锈钢管材，可以采用W－B75 型韦氏硬度计，它测试非常快速、简便，适于对不锈钢管材做快速无损的合格检验。
不锈钢棒对于直径小于50 的不锈钢棒可以采用洛氏硬度计，测试HRB 或HRC 硬度。
不锈钢丝对于直径大于2.0mm 的不锈钢丝，可以采用表面洛氏硬度计测试HRT 或HRN 硬度。
金属材料硬度检验流程及标准规范
金属材料硬度检验流程及标准规范金属材料的硬度是指材料抵抗外部力量使其发生变形的能力。
硬度检验是评定金属材料硬度性能的重要方法之一，它可用于判断材料的机械强度、耐磨性、切削性能以及可加工性等指标。
本文将介绍金属材料硬度检验的流程及标准规范。
一、硬度检验流程1. 样品的准备：从钢材原料中选取一定数量的试样，通常使用直径为6mm的圆柱形试样。
将试样切割成适当的长度，并将试样的两个端面研磨平整。
2. 洗净试样：将试样放入染料中进行清洗，确保试样表面无油渍、铁屑等杂质。
3. 硬度测试仪调零：在硬度测试仪上进行调零操作，以确保测试结果的准确性。
4. 进行硬度测试：将试样放在硬度测试机的工作台上，使其与硬度针头保持垂直，然后通过加载力使试样与针头接触。
根据针头的压痕深度，在硬度计上读取硬度值。
5. 多次测试取平均值：为提高测试结果的准确性，通常需要进行多次测试，将多次测试结果取平均值作为最终的硬度值。
6. 结果的分析和评定：根据标准规范将硬度值与相应的硬度等级进行对比，评定样品的硬度性能。
二、硬度检验的标准规范硬度检验的标准规范主要有以下几个方面的要求：1. 试样的准备：按照国际标准规定的尺寸和形状制备试样。
试样的表面应清洁、平整，无明显的缺陷和凹痕。
2. 硬度标尺的选择：根据不同材料的硬度范围选择合适的硬度标尺。
常用的硬度检验方法有布氏硬度法、洛氏硬度法、维氏硬度法等。
3. 进行硬度测试：按照测试设备的操作规程进行硬度测试，确保操作规程的正确性和标准化。
4. 硬度值的计算和记录：读取硬度计上的示值，并根据标准规范将示值转化为相应的硬度值，同时将测试结果进行记录。
5. 硬度等级的评定：根据国家标准或企业标准对硬度值进行评定，判断材料的硬度性能是否符合要求。
6. 测量结果的验证：对测量结果进行统计和分析，检验结果的可靠性和准确性。
总之，金属材料硬度检验流程及标准规范是确保硬度测试结果准确可靠的关键。
通过遵循规范要求进行硬度检验，可以更好地评定材料的硬度性能，为材料的选择和应用提供科学依据。
硬度检测方法范文
硬度检测方法范文硬度是物体抵抗局部压力的能力，是物质的基本性能之一，对于材料的使用和加工具有重要意义。
硬度检测是评估材料硬度水平的方法，广泛应用于金属、合金、陶瓷、塑料等材料的生产和质量检验中。
本文将介绍几种常用的硬度检测方法。
一、洛氏硬度检测法洛氏硬度检测法是一种间接测量的方法，通过测量材料表面的压痕尺寸来确定其硬度值。
常用洛氏硬度试验方法有洛氏颜色刻度法、硬度计法和硬度球法。
这些方法都可以提供材料在不同压力下的硬度值，通过对硬度值进行转换，可以得到洛氏硬度值。
二、维氏硬度检测法维氏硬度检测法是一种通过测量材料表面印痕的深度来间接测量硬度值的方法。
常用维氏硬度试验方法有维氏刻度法、维氏硬度计法和维氏试块法。
这些方法都可以通过测量材料表面印痕的深度来确定其硬度值。
三、布氏硬度检测法布氏硬度检测法是一种通过测量材料表面印痕的直径来间接测量硬度值的方法。
常用布氏硬度试验方法有布氏硬度计法和布氏试块法。
这些方法都可以通过测量材料表面印痕的直径来确定其硬度值。
四、超声波硬度检测法超声波硬度检测法是一种利用超声波探测材料硬度的方法。
该方法通过测量超声波在材料中传播的速度和衰减情况来确定材料硬度。
超声波硬度检测方法具有非破坏性、全面性和高精度的特点，适用于各种材料的硬度检测。
五、影像硬度检测法影像硬度检测法是一种通过图像处理技术对材料压痕进行分析来确定硬度的方法。
该方法通过获取压痕的图像，利用计算机图像分析软件对压痕进行测量和分析，从而确定材料的硬度。
六、纳米硬度检测法纳米硬度检测法是一种用于测量纳米级硬度的方法。
常用的纳米硬度检测方法有原子力显微镜硬度测试法、纳米压痕硬度测试法等。
这些方法可以在微观尺度上对材料硬度进行测量，获得更高精度的硬度数据。
总结起来，硬度检测方法有洛氏硬度检测法、维氏硬度检测法、布氏硬度检测法、超声波硬度检测法、影像硬度检测法和纳米硬度检测法等。
这些方法各有特点，适用于不同材料和需求的硬度检测。
不锈钢的硬度检测方法及相关标准[技巧]
![不锈钢的硬度检测方法及相关标准[技巧]](https://img.taocdn.com/s3/m/4574fb18b42acfc789eb172ded630b1c59ee9b9d.png)
不锈钢的硬度检测方法及相关标准不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢产品按交货形状分类可分为不锈钢板、不锈钢带、不锈钢管、不锈钢棒、不锈钢丝等。
如果按照金相组织分类则可分为以下五种类型：奥氏体不锈钢、铁素体不锈钢、奥氏体－铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢。
各种不锈钢材料都是以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货的。
硬度试验是将一个硬质压头按规定条件缓慢压入试样表面、然后测试压痕深度或尺寸，以此确定材料硬度的大小。
硬度试验是材料力学性能试验中最简单、最迅速、最易于实施的方法。
硬度试验是非破坏性的，材料硬度值与抗拉强度值之间有近似的换算关系。
由于拉伸试验不便于测试，并且由硬度换算到强度很方便，因此人们越来越多地只测试材料硬度而较少测试其强度。
特别是由于硬度计制造技术的不断进步和推陈出新，一些原来无法直接测试硬度的材料，如不锈钢管材、不锈钢丝材、极薄的不锈钢材板和不锈钢带材等，现在都已经可能直接测试硬度了。
所以，存在一个硬度试验逐渐代替拉伸试验的趋势。
在不锈钢标准中，一般都规定了布、洛、维三种硬度试验方法，测定hb、hrb（或hrc）和hv硬度值，规定三种硬度值只测其一即可不锈钢硬度的检测方法在美国的金属材料标准中，关于硬度试验，有一个突出的特点，就是优先采用洛氏硬度试验，辅之以布氏硬度试验，很少采用维氏硬度试验，美国方面认为，维氏硬度试验主要应该用于金属研究和薄小零件的测试。
中国和日本的标准都是三种硬度试验同时采用，用户可根据材料的厚度和状态以及自身条件选用其中一种来测试不锈钢材料。
日本不锈钢标准中关于拉伸试验和硬度试验方面的规定与中国相应标准表格相同，数值相近，这里能看到中国标准参照采用日本标准的痕迹。
在不锈钢硬度检测方面，洛氏硬度计是一个值得优先采用的仪器，它设备简单，易于操作，无需专业检验员，可以直接读出硬度值，试验效率高，十分适合工厂使用。
冷轧薄钢板 钢带的硬度检测
冷轧薄钢板、钢带的硬度检测冷轧薄钢板，简称冷轧钢板、冷轧薄板、冷轧板、冷板等。
它还包括不锈钢板、弹簧钢板、硬钢片、镀锌板、镀锡板、镀铝板等。
冷轧薄钢带，简称冷轧钢带、冷轧带钢、钢带、带钢、薄钢带、冷轧卷等。
还包括不锈钢带、镀锌钢带、镀锡钢带等。
冷轧薄钢板、钢带（以下简称冷轧薄板）主要用于零件的冲压加工，而冷轧薄板的力学性能十分重要，它直接关系到板材的冲压性能。
冷轧薄板是以不同的热处理状态分级的，不同硬度的材料，用于不同的加工方法，国家标准GB/T 13237-1991《优质碳素结构钢冷轧薄钢板和钢带》将冷轧薄板大致分为三级，P级用于普通冲压，S级用于浓度冲压，Z级用于最浓度冲压。
中国冶金标准YB/T 5059-1993《低碳钢冷轧钢带》将薄钢板按硬度分为五级，即：TR（特级）、R（软）、BR（半软）、DY（低硬）和Y（冷硬）。
其实通过一定的冷轧变形程度和冷轧后热处理的恰当配合，可以在广泛的范围内满足用户关于材料力学性能方面的要求。
冷轧薄板根据用户加工上的要求可以分成更多的级别。
例如：日本工业标准JISG3141-1996《冷轧碳素钢钢板和钢带》的分类除分为一般用（spcc）、冲压用）(spcd)和深冲压用（spce）三类外，还细分为退火、标准调质、1/8硬、1/4硬、1/2硬、全硬等级别。
在冷轧薄板力学性能的检测方面，一些标准只规定了拉伸试验，另一些标准除拉伸试验外还规定了硬度试验。
中国标准GB/T世界13237-1991就只规定了拉伸试验，技术要求如表一所示：抗拉强度/MPa 伸长率不小于拉延级别牌号Z －S和P Z S P 08F 275~365 275~380 34 32 30 08,08Al,10F 275~390 275~410 32 30 2810 295~410 295~430 30 39 2815F 315~430 315~450 29 28 2715 335~450 335~470 27 26 2520 355~490 335~500 26 25 2425 —— 390~540 —— 24 2330 —— 440~590 —— 22 2135 —— 490~635 —— 20 1940 —— 510~650 —— —— 1845 —— 530~680 —— —— 1650 —— 540~715 —— —— 14日本标准JIS G3141-1996《冷轧碳素钢钢板和钢带》（该标准中包含了冷轧薄钢板和钢带）规定了拉伸试验，也规定了硬度试验，该标准的力学性能要求如下：表二：标准调质和退火的钢板、钢带的拉伸试验质抗拉强度/MPa 不小于伸长率/%不小于牌号按以下公称厚度/mm试样>=0.25 0.25<0.40 0.40<0.600.60<1.0 1.0<1.61.6<2.5 >=2.5SPCC SPCD SPCE(270) 270 270(32) 34 36(34) 36 3836 38 4037 39 41(38) 40 4239 41 435号试样轧制方向表三：标准调质和退火的钢板、钢带的硬度值。
不锈钢硬度的检测方法
不锈钢硬度的检测方法不锈钢产品按交货形状分类可分为不锈钢板、不锈钢带、不锈钢管、不锈钢棒、不锈钢丝等。
如果按照金相组织分类则可分为以下五种类型：奥氏体不锈钢、铁素体不锈钢、奥氏体－铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢。
各种不锈钢材料都是以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货的。
1 不锈钢的力学性能不锈钢材料的力学性能十分重要，它关系到以不锈钢为原料而进行的变形、冲压、切削等加工的性能和质量。
因此，几乎所有的不锈钢材料都要求进行力学性能测试。
力学性能测试方法主要分两类，一类是拉伸试验，一类是硬度试验。
拉伸试验是将不锈钢材料制成试样，在拉伸试验机上将试样拉至断裂，然后测定一项或几项力学性能，通常仅测定抗拉强度、屈服强度、断后伸长率和断面收缩率。
拉伸试验是金属材料最基本的力学性能试验方法，几乎所有的金属材料，只要对力学性能有要求，都规定了拉伸试验。
特别是那些形状不便于进行硬度试验的材料，拉伸试验成为唯一的力学性能检测手段。
硬度试验是将一个硬质压头按规定条件缓慢压入试样表面、然后测试压痕深度或尺寸，以此确定材料硬度的大小。
硬度试验是材料力学性能试验中最简单、最迅速、最易于实施的方法。
硬度试验是非破坏性的，材料硬度值与抗拉强度值之间有近似的换算关系。
材料的硬度值可以换算成抗拉强度值，这一点具有很大的实用意义。
由于拉伸试验不便于测试，并且由硬度换算到强度很方便，因此人们越来越多地只测试材料硬度而较少测试其强度。
特别是由于硬度计制造技术的不断进步和推陈出新，一些原来无法直接测试硬度的材料，如不锈钢管材、不锈钢线材、极薄的不锈钢材板和不锈钢带材等，现在都已经可以直接测试硬度了。
所以，存在一个硬度试验逐渐代替拉伸试验的趋势。
在不锈钢材料的国家标准中大多数都同时规定了拉伸试验和硬度试验。
小部分不便于进行硬度试验的材料，例如不锈钢管材和线材只规定了拉伸试验。
在不锈钢标准中，一般都规定了布、洛、维三种硬度试验方法，测定HB、HRB（或HRC）和HV硬度值，规定三种硬度值只测其一即可。
Q ASB 312-2012低碳钢冷轧钢板和钢带
6.1.2 成品钢板和钢带的化学成分允许偏差应符合 GB/T 222 的规定。
6.2 交货状态
钢板和钢带表面通常涂防锈油使产品在通常的包装、运输、装卸、贮存条件下自生产完成之日起六 个月内不生锈。需方特殊要求时，可涂其他种类油或不涂油交货,但因涂其他种类油或不涂油而发生的 锈蚀及各种擦伤等不予保证，需方如有要求可在订货时协商。需方需清洗使用的产品，应保证油膜能用 碱溶液洗掉。
鞍山钢铁集团公司企业标准
Q/ASB 312—2012
代替 Q/ASB 312-2009
低碳钢冷轧钢板和钢带（EN）
文稿版次选择
2012 - 07 - 30 发布
2012 - 08 - 15 实施
鞍山钢铁集团公司 发 布
Q/ASB 312—2012
前言
本标准按照GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/ASB 312－2009《低碳钢冷轧钢板和钢带(EN)》及修改单。 本标准与Q/ASB 312－2009相比，除编辑性修改外，主要技术内容变化如下： ——修改了硬度要求（见6.3.2、表3，2009版的6.3.2、6.3.3、表3）。 本标准制定过程中参考了EN 10130《冷成型用低碳钢冷轧钢板及钢带供货技术条件》。本标准的附 录A给出了本标准与EN 10130的主要技术性差异及原因。 本标准与国内外相关标准牌号的对照参见附录B。 本标准由鞍钢股份有限公司产品制造部提出。 本标准由鞍山钢铁集团公司科技质量部归口。 本标准起草单位：鞍钢股份有限公司产品制造部。 本标准主要起草人：陈玥、黄秋菊、满彦臣。 本标准水平等级标记：Q/ASB 312－2012Y。 本标准历次发布情况为：Q/ASB 16—2004、Q/ASB 312—2001、Q/ASB 312—2002、Q/ASB 312—2004、 Q/ASB 312—2006、Q/ASB 312—2009。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按以下公称厚度/mm
>=0.25 0.25<0.40 0.40<0.60 0.60<1.0 1.0<1.6 1.6<2.5 >=2.5
SPCC
(270)
(32)
(34)
36
37
(38)
39
5 号试样轧制方
SPCD
270
34
36
38
39
40
ቤተ መጻሕፍቲ ባይዱ41
向
SPCE
270
36
38
40
41
42
43
表三：标准调质和退火的钢板、钢带的硬度值。
调质区分
符号
退火
A
标准调质
S
硬度最大
HRB
HV
57
105
65
115
注：厚度小于 0.6mm 的钢板和钢带，原则上不进行拉伸试验。 表四：1/8 硬、1/4 硬、1/2 硬和全硬材料的拉伸试验值勤。
调质区分
符号 抗拉强度/MPa 伸长率/%最小
1/8 硬
8
294～410
25
1/4 硬
4
370～490
10
冷轧薄钢板、钢带的硬度检测
冷轧薄钢板，简称冷轧钢板、冷轧薄板、冷轧板、冷板等。它还包括不锈钢板、弹簧钢板、硬钢片、镀锌
板、镀锡板、镀铝板等。冷轧薄钢带，简称冷轧钢带、冷轧带钢、钢带、带钢、薄钢带、冷轧卷等。还包
括不锈钢带、镀锌钢带、镀锡钢带等。 冷轧薄钢板、钢带（以下简称冷轧薄板）主要用于零件的冲压加工，而冷轧薄板的力学性能十分重要，它
1/2 硬
2
440～590
——
硬
1
>=550
——
表五：1/8 硬、1/4 硬、1/2 硬和全硬状态的硬度值。
调质区分 1/8 硬 1/4 硬 1/2 硬 硬
符号 8 4 2 1
HRB 50~71 65~80 74~89 ≥85
HV 95~130 115~150 135~185 ≥170
试样 5 号试样轧制方向
——
——
16
50
——
540~715
——
——
14
日本标准 JIS G3141-1996《冷轧碳素钢钢板和钢带》（该标准中包含了冷轧薄钢板和钢带）规定了拉伸 试验，也规定了硬度试验，该标准的力学性能要求如下： 表二：标准调质和退火的钢板、钢带的拉伸试验质
牌号
抗拉强度 /MPa 不小
于
伸长率/%不小于
试样
退火（A）或
屈 服 强 度 抗 拉 强 度 伸长率 A1)/%最小
轧制状态
硬 度 HV1)2)
弯心直径 1)（180°
平整冷轧
和级别
最大
Re1)/MPa 最 Rm1)/MPa 原始标距 LO 弯曲）
（SP）状态
小
最小
50mm 80mm
CS1
A
95
140
270
38 （36）
0a
SP
105
140
270
36 （34）
验。
中国标准 GB/T 世界 13237-1991 就只规定了拉伸试验，技术要求如表一所示：
抗拉强度/MPa
伸长率 不小于
牌号
拉延级别
Z
－S 和 P
Z
S
P
08F
275~365
275~380
34
32
30
08,08Al,10F 275~390
275~410
32
30
28
10
295~410
295~430
30
39
28
15F
315~430
315~450
29
28
27
15
335~450
335~470
27
26
25
20
355~490
335~500
26
25
24
25
——
390~540
——
24
23
30
——
440~590
——
22
21
35
——
490~635
——
20
19
40
——
510~650
——
——
18
45
——
530~680
0a
CS2
A
95
140
270
36 （34）
0a
SP
100
140
270
36 （34）
0a
CS3
A
100 （140） （280） （34） （32）
0a
SP
110 （140） （280） （34） （32）
0a
CS4
A
105 （140） （280）
—
—
0a
SP
115 （140） （280）
—
—
0a
注：1）窄钢带交货应符合，或者硬度和弯曲试验，或者拉伸和弯曲试验，但硬度和拉伸试验不应同时进 行。 2） 对于 SP（平整冷轧）状态，与镀层精整（PL）或镜面光洁度（MF），或以“无拉伸痕”交货的钢 材组合，最大硬度可以提高 5 个 HV 或抗拉强度可以提高 20MPa。 3） 牌号 CS2、CS3 和 CS4 的硬度值仅适用于沸腾钢。 如上所述冷轧薄板的力学性能可以通过拉伸试验来检测，也可以通过硬度试验来检测。由于硬度试验设备 简单、易于掌握，试验效率高，并且金属硬度与强度之间有一定的对应关系，所以硬度检测是确定材料力 学性能的更方便的方法。冷轧薄板的硬度检测可以用于冷轧板生产过程的质量控制，更适于生产冲压产品 的厂家对原材料进行力学性能的复检。 日本工业标准 JIS G3141-1996 规定的硬度试验是洛氏硬度 HRB 和维氏硬度 HV。维氏硬度试验用于冷轧 薄板毫无总是洛氏硬度 HRB 却不适用于测试薄板材料。因为当板材厚度小于 2mm 时，测试 HRB 硬度可 能会因为发生“测砧效应”而使测量的硬度值失准。对于薄板材料，可以测试表面洛氏硬度 HRN 或 HRT， 然后换算成 HRB 或 HV 硬度。 笔者所在的沈阳市天星测控仪器有限公司生产了一种便携式表面洛氏硬度计，它非常适合测试薄板和钢带 材料，它可以在生产现场、销售现场或材料仓库快速进行冷轧薄板材料的洛氏硬度检测，完成一次测量仅 需要 10 秒钟时间，检测的板材厚度范围为 0.05-50mm。这种仪器可以用在冷轧薄板带的生产线上，对产 品的热处理效果进行在线的质量控制。这种仪器更适用于冲压产品的生产厂家。可以用它对购入的板材硬 度进行复检，可以携带它去钢材市场选购材料，也可以利用它对自己厂生产的冲压产品进行硬度检测。 这种仪器如果配上一个支承座，还可以放到办公桌上使用。可以对成批的成品或并成品工件做逐件检测。 它的测试精度与台式洛氏硬度计相同。 目前冷轧薄带材料正在向超薄方向发展，据报道，上海宝钢已扎制出厚度为 0.08mm 的冷轧薄板带材。采 用本所生产的 PHR-1S 型表面洛氏硬度计，配一个金刚点砧座，就可测试薄至 0.05mm 冷轧薄板带材料 的硬度。 这种应用完全可以取代维氏硬度计，使冷轧薄板材料的力学性能检测实现快速、简便、经济。
直接关系到板材的冲压性能。冷轧薄板是以不同的热处理状态分级的，不同硬度的材料，用于不同的加工
方法，国家标准 GB/T 13237-1991《优质碳素结构钢冷轧薄钢板和钢带》将冷轧薄板大致分为三级，P 级 用于普通冲压，S 级用于浓度冲压，Z 级用于最浓度冲压。中国冶金标准 YB/T 5059-1993《低碳钢冷轧 钢带》将薄钢板按硬度分为五级，即：TR（特级）、R（软）、BR（半软）、DY（低硬）和 Y（冷硬）。 其实通过一定的冷轧变形程度和冷轧后热处理的恰当配合，可以在广泛的范围内满足用户关于材料力学性 能方面的要求。冷轧薄板根据用户加工上的要求可以分成更多的级别。例如：日本工业标准 JIS G3141-1996《冷轧碳素钢钢板和钢带》的分类除分为一般用（spcc）、冲压用）(spcd)和深冲压用（spce） 三类外，还细分为退火、标准调质、1/8 硬、1/4 硬、1/2 硬、全硬等级别。 在冷轧薄板力学性能的检测方面，一些标准只规定了拉伸试验，另一些标准除拉伸试验外还规定了硬度试
注：HRB 和 HV，仅选用其中之一。 英国标准 BS 1449/1.9-1991《厚板、薄板和钢带第一部分：碳素钢和碳锰钢厚板、薄板和钢带——具有 成形性能的冷轧窄钢带技术条件》对冷轧板分级为 CS1（铝镇静稳定化超深冲）、CS2（超深冲）、CS3 （深冲）、CS4（折边）、CS15（商品级）。这项标准的力学性能要求如表六所示： 表六：钢材交货时的力学性能
