飞行力学知识点一、协议关键信息1、飞行力学的基本概念和原理定义：＿___________________________研究范围：＿___________________________重要性：＿___________________________ 2、飞行器的受力分析重力：＿___________________________升力：＿___________________________阻力：＿___________________________推力：＿___________________________3、飞行性能参数速度：＿___________________________高度：＿___________________________航程：＿___________________________续航时间：＿___________________________4、飞行器的稳定性和操纵性稳定性的类型：＿___________________________操纵性的要素：＿___________________________稳定性与操纵性的关系：＿___________________________5、飞行轨迹和导航常见的飞行轨迹：＿___________________________导航方法：＿___________________________导航系统的组成：＿___________________________二、飞行力学的基本概念和原理11 飞行力学的定义飞行力学是研究飞行器在空中运动规律的学科，它综合了力学、数学、物理学和工程学等多学科的知识，旨在揭示飞行器在不同飞行条件下的受力、运动状态和性能特征。
111 研究范围飞行力学的研究范围涵盖了飞行器的起飞、爬升、巡航、下降、着陆等各个飞行阶段，以及飞行器在不同气象条件、飞行高度和速度下的运动特性。
112 重要性飞行力学对于飞行器的设计、性能评估、飞行控制和飞行安全具有至关重要的意义。
新版飞行力学基础-新版-精选.pdf
飞行速度矢量与地平面间的夹角，以飞机向上飞时的
为正。
2. 航迹方位角
飞行速度矢量在地平面上的投影与 ogxg 之右为正。
ogxg 间的夹角，以速度在地面的投影在
3. 航迹滚转角
速度轴 oza 与包含 oxa 轴的铅垂面间的夹角。飞机向右倾斜时为正。 3）速度向量与机体轴系的关系 1. 迎角 (Angle of attack)

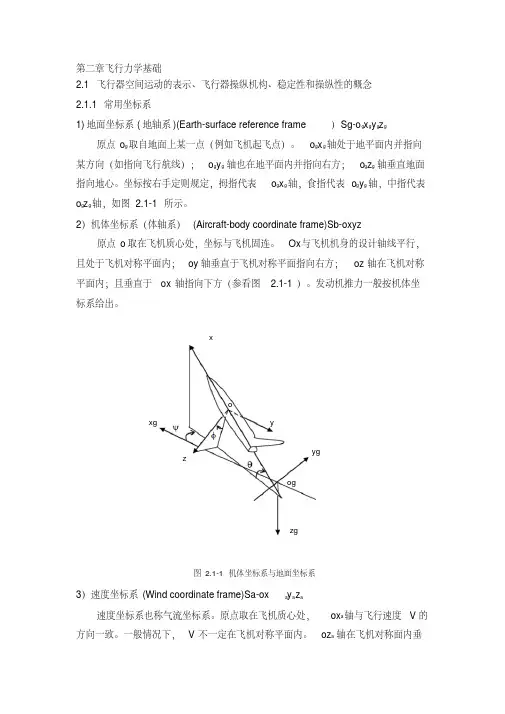

3）速度坐标系 (Wind coordinate frame)Sa-ox ayaza 速度坐标系也称气流坐标系。原点取在飞机质心处， oxa 轴与飞行速度 V 的
