线性调频脉冲雷达信号matlab仿真

合集下载

线性调频信号matlab仿真

实验一雷达信号波形分析实验报告一、实验目的要求1. 了解雷达常用信号的形式。

2. 学会用仿真软件分析信号的特性。

3了解雷达常用信号的频谱特点和模糊函数。

二、实验参数设置信号参数范围如下：（1）简单脉冲调制信号：（2）载频：85MHz（3）脉冲重复周期：250us（4）脉冲宽度：8us（5）幅度：1V（2）线性调频信号载频:85MHz脉冲重复周期：250us脉冲宽度：20us信号带宽：15MHz幅度：1V三、实验仿真波形1.简单的脉冲调制信号程序：Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,3.2)./2+0.5;x2=exp(i*2*pi*f0*t);x3=x1.*x2;subplot(3,1,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us') grid;subplot(3,1,2);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz')grid;subplot(3,1,3);plot(t,x3,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('·幅度/v')title('脉冲调制信号')grid;仿真波形：0123x 10-4-101时间/s幅度/v脉冲信号重复周期T=250us 脉冲宽度为8us123x 10-4-11时间/s幅度/v连续正弦波信号载波频率f0=85MHz123x 10-4-101时间/s幅度/v脉冲调制信号2.线性调频信号程序：Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,8)./2+0.5;x2=exp(i*2*pi*f0*t); x3=x1.*x2;subplot(2,2,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us ') grid;subplot(223);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz ')grid;eps = 0.000001;B = 15.0e6;T = 10.e-6; f0=8.5e7;mu = B / T;delt = linspace(-T/2., T/2., 10001);LFM=exp(i*2*pi*(f0*delt+mu .* delt.^2 / 2.));LFMFFT = fftshift(fft(LFM));freqlimit = 0.5 / 1.e-9;freq = linspace(-freqlimit/1.e6,freqlimit/1.e6,10001); figure(1)subplot(2,2,2)plot(delt*1e6,LFM,'k');axis([-1 1 -1.5 1.5])grid;xlabel('时间/us')ylabel('幅度/v')title('线性调频信号T = 10 mS, B = 15 MHz')subplot(2,2,4)y=20*log10(abs(LFMFFT));y=y-max(y);plot(freq, y,'k');axis([-500 500 -80 10]);grid;%axis tightxlabel('频率/ MHz')ylabel('频谱/dB')title('线性调频信号T = 10 mS, B = 15 MHz') 仿真波形：四、实验成果分析本实验首先利用MTALAB软件得到一个脉冲调制信号，然后再对其线性调频分析，得到上面的波形图。

雷达脉冲压缩matlab仿真

雷达发射线性调频信号,载频10GHz,线性调频信号带宽10MHz,脉宽5us,采样率自设,两目标距离雷达5000米和5020米之巴公井开创作（1）（2）模拟两个目标的回波,并进行脉冲压缩（匹配滤波）,验证脉冲压缩对改善雷达距离分辨力的作用（3）调整两个目标的间距从1米到20米,观察结果得出结论.①源代码：clear all;close all;fc=10e9;%载频B=10e6;%带宽fs=2*fc;%采样率T=5*10^-6;%雷达脉宽t=0:1/fs:10*T;s1=5000;%目标1距离s2=5020;%目标2距离c=3e8;%光速t1=2*s1/c;%雷达波从目标1回波的延时t2=2*s2/c;%雷达波从目标2回波的延时u=B/T;st=rectpuls(t,T).*exp(j*2*pi*(fc*t+u*t.^2));%发射信号sr1=rectpuls((t-t1),T).*exp(j*2*pi*(fc*(t-t1)+u*(t-t1).^2));%目标1的回波sr2=rectpuls((t-t2),T).*exp(j*2*pi*(fc*(t-t2)+u*(t-t2).^2));%目标2的回波sr=sr1+sr2;%两目标总的回波figure(1);plot(real(sr));%未压缩回波title('未压缩回波');axis([6*10^5,7.4*10^5,-2,2]);F=fftshift(fft(sr));%进行脉冲压缩Ft=F.*conj(F);f=ifft(Ft);figure(2);plot(fftshift(abs(f)));%压缩回波title('压缩回波');axis([4.9*10^5,5.1*10^5,0,2*10^5]);②运行结果：改变相对距离为1米,运行结果如下：两目标不成份辨,直到两目标相对距离为13米时,目标可清晰分辨,如下：结论：当目标的相对距离较近时,目标的未压缩回波已不能分辨出两目标的位置,这时使用脉冲压缩可以增加雷达的分辨力,但其能力也是有限的,当两目标的相对距离太近时,即使脉冲压缩也不能分辨,即脉冲压缩不能使脉宽无限小.。

线性调频(LFM)信号脉冲压缩仿真

随机信号处理实验————线性调频（LFM）信号脉冲压缩仿真姓名：***学号： **********一、实验目的：1、了解线性FM 信号的产生及其性质；2、熟悉MATLAB 的基本使用方法；3、利用MATLAB 语言编程匹配滤波器。

4、仿真实现FM 信号通过匹配滤波器实现脉压处理，观察前后带宽及增益。

5、步了解雷达中距离分辨率与带宽的对应关系。

二、实验内容：1、线性调频信号线性调频矩形脉冲信号的复数表达式为：()()2001222j f t j f t ut lfmt t u t Arect S e e ππτ⎛⎫+ ⎪⎝⎭⎛⎫== ⎪⎝⎭ ()211,210,2j ut t t t u t Arect rect t e πττττ⎧≤⎪⎪⎛⎫⎛⎫==⎨ ⎪ ⎪⎝⎭⎝⎭⎪>⎪⎩为信号的复包络，其中为矩形函数。

0u f τ式中为脉冲宽度,为信号瞬时频率的变化斜率，为发射频率。

当1B τ≥（即大时宽带宽乘积）时，线性调频信号特性表达式如下：0()LFM f f f B S -⎛⎫=⎪⎝⎭幅频特性： 20()()4LFM f f f u ππφ-=+相频特性：20011222i d f f t ut f ut dt ππ⎡⎤⎛⎫=+=+ ⎪⎢⎥⎝⎭⎣⎦信号瞬时频率：程序如下：%%产生线性调频信号T=10e-6; %脉冲宽度B=400e6; %chirp signal 频带宽度400MHz K=B/T; %斜率Fs=2*B;Ts=1/Fs; %采样频率与采样周期N=T/Ts %N=8000t=linspace(-T/2,T/2,N); %对时间进行设定St=exp(j*pi*K*t.^2) %产生chirp signalfigure;subplot(2,1,1);plot(t*1e6,real(St));xlabel('Time in u sec');title('线性调频信号');grid on;axis tight;subplot(2,1,2)freq=linspace(-Fs/2,Fs/2,N); %对采样频率进行设定plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('Frequency in MHz');title('线性调频信号的幅频特性');grid on;axis tight;Matlab 程序产生chirp 信号，并作出其时域波形和幅频特性，如图：2、匹配滤波器在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：)()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

线性调频信号在雷达中的应用及仿真实现

2．本课题主要研究内容和预期目标
研究目标：
利用Matlab对线性调频信号进行时域、频域及脉冲压缩仿真，并分析调频率，带宽及幅度谱之间的关系，对线性调频信号进行脉冲压缩雷达的测距测速仿真。
研究内容：
1、线性调频信号在雷达应用中的发展背景以及国内外研究现状。
2、线性调频信号相关理论和技术基础。
研究线性调频信号的数学表达式和公式推导，学习线性调频信号时域、频域波形的特性。
4、匹配滤波器的实现方法和加窗处理。
在线性调频信号中，匹配滤波器的设计用于在频域上与信号频谱进行匹配，提高相关性，以此来提升距离分辨率，抑制旁瓣干扰、提高信噪比等。加窗处理可以改善匹配滤波器的性能，其用于减小信号在频谱中的泄露，防止影响距离分辨率。另一方面窗函数还可以用于减小旁瓣幅度、减小主瓣宽度、以此改善匹配滤波器波形。
由于常规雷达采用单一载频的脉冲调制信号，信号时宽和带宽的乘积近似为1，因此用这种信号不能同时得到大的时宽和带宽，雷达距离分辨率、速度分辨率以及作用范围之间存在着不可调和的矛盾，脉冲压缩技术的提出巧妙地解决了这一矛盾问题，发射长脉冲，对回波信号进行脉冲压缩将长脉冲变换为窄脉冲，从而在保证发射功率的情况下提升距离分辨率，采用大时宽带宽积信号，其决定检测能力、距离分辨能力、测距精度的参量可独立选取，且增强了系统抗干扰的能力。
5、脉冲相参积累法同时测距测速的原理。
雷达在进行远距离目标探测工作的时候，通常会遇到目标回波信号较弱被噪声掩盖的问题，可能会导致漏检。因此，采用脉冲相参积累法增强信噪比，提升雷达性能。
6、利用Matlab对线性调频信号脉冲压缩雷达测距测速，并分析误差产生的原因及解决的办法。
3．本课题拟采用的研究方法、步骤
[2]周万幸，胡明春，孙俊等译.雷达系统分析与设计（MATLAB版）（第三版）[M].北京：电子工业出版社，2016年

基于MATLAB的线性调频信号的仿真

存档编号________基于MATLAB的线性调频信号的仿真教学学院届别专业学号指导教师完成日期内容摘要：线性调频信号是一种大时宽带宽积信号。

线性调频信号的相位谱具有平方律特性，在脉冲压缩过程中可以获得较大的压缩比，其最大优点是所用的匹配滤波器对回波信号的多普勒频移不敏感，即可以用一个匹配滤波器处理具有不同多普勒频移的回波信号，这些都将大大简化雷达信号处理系统，而且线性调频信号有着良好的距离分辨率和径向速度分辨率。

因此线性调频信号是现代高性能雷达体制中经常采用的信号波形之一，并且与其它脉压信号相比，很容易用数字技术产生，且技术上比较成熟，因而可在工程中得到广泛的应用。

关键词：MATLAB；线性调频；脉冲压缩；系统仿真Abstract： Linear frequency modulation signal is a big wide bandwidth signal which is studied and widely used. The phase of the linearfrequency modulation signal spectra with square law characteristics, in pulse compression process can acquire larger compression, its biggest advantage is the use of the matched filter of the echo signal doppler frequency is not sensitive, namely can use a matched filter processing with different doppler frequency shift of the echo signal, these will greatly simplified radar signal processing system, and linear frequency modulation signal has a good range resolution and radial velocity resolution. So linear frequency modulation signal is the modern high performance radar system often used in one of the signal waveform, and compared with other pulse pressure signal, it is easy to use digital technologies to produce, and the technology of the more mature, so in engineering can be widely applied.Keywords：MATLAB, LFM, Pulse compression, System simulation目录内容摘要 I关键词 IAbstract IIKeywords II1 绪论 11.1引言 11.2课题研究背景及意义 11.3本文主要工作 22 线性调频基本理论 32.1线性调频原理简介 32.2线性调频信号特点 33 MATLAB简介 53.1 MATLAB的起源 53.2 MATLAB的应用领域 53.3 MATLAB的仿真方法 64 线性调频脉冲压缩原理及实现 104.1线性调频信号的数字脉冲压缩原理 10 4.1.1匹配滤波器原理 104.1.2 LFM信号的脉冲压缩 114.1.3线性调频信号和噪声的生成 124.2线性调频信号的脉冲压缩过程 135 仿真结果分析 146 小结 18参考文献 20致谢 21附录 MATLAB程序代码 221 绪论1.1 引言在非平稳信号的研究过程中，有一种特殊的非平稳信号：chirp 信号，又称线性调频（Liner Frequency Modulation，LFM）信号，研究价值较高。

通过Matlab软件实现对DSP-FPGA线性调频信号仿真

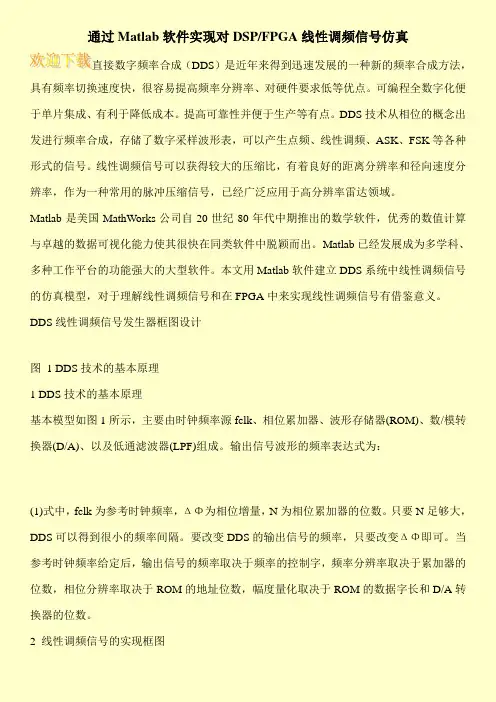

通过Matlab软件实现对DSP/FPGA线性调频信号仿真直接数字频率合成（DDS）是近年来得到迅速发展的一种新的频率合成方法，具有频率切换速度快，很容易提高频率分辨率、对硬件要求低等优点。

可编程全数字化便于单片集成、有利于降低成本。

提高可靠性并便于生产等有点。

DDS技术从相位的概念出发进行频率合成，存储了数字采样波形表，可以产生点频、线性调频、ASK、FSK等各种形式的信号。

线性调频信号可以获得较大的压缩比，有着良好的距离分辨率和径向速度分辨率，作为一种常用的脉冲压缩信号，已经广泛应用于高分辨率雷达领域。

Matlab是美国MathWorks公司自20世纪80年代中期推出的数学软件，优秀的数值计算与卓越的数据可视化能力使其很快在同类软件中脱颖而出。

Matlab已经发展成为多学科、多种工作平台的功能强大的大型软件。

本文用Matlab软件建立DDS系统中线性调频信号的仿真模型，对于理解线性调频信号和在FPGA中来实现线性调频信号有借鉴意义。

DDS线性调频信号发生器框图设计图1 DDS技术的基本原理1 DDS技术的基本原理基本模型如图1所示，主要由时钟频率源fclk、相位累加器、波形存储器(ROM)、数/模转换器(D/A)、以及低通滤波器(LPF)组成。

输出信号波形的频率表达式为：(1)式中，fclk为参考时钟频率，ΔΦ为相位增量，N为相位累加器的位数。

只要N足够大，DDS可以得到很小的频率间隔。

要改变DDS的输出信号的频率，只要改变ΔΦ即可。

当参考时钟频率给定后，输出信号的频率取决于频率的控制字，频率分辨率取决于累加器的位数，相位分辨率取决于ROM的地址位数，幅度量化取决于ROM的数据字长和D/A转换器的位数。

2 线性调频信号的实现框图图2 软件编程实现线性调频信号的原理图脉冲压缩雷达最常见的调制信号是线性调频信号，接收时采用匹配滤波器（Matched Filter）压缩脉冲。

它的数学表达式如下：式中fe为载波频率，K=B/T是调频斜率，于是，信号的瞬时频率为。

雷达信号处理的MATLAB仿真

11目录1. 设计的基本骤 (1)1.1 雷达信号的产生 (1)1.2 噪声和杂波的产生 (1)2. 信号处理系统的仿真 (1)2.1 正交解调模块 (2)2.2 脉冲压缩模块.................................................2.3 回波积累模块.................................................2.4 恒虚警处理（CFAR）模块 (4)结论 (11)1 设计的基本骤雷达是通过发射电磁信号，再从接收信号中检测目标回波来探测目标的。

再接收信号中，不但有目标回波，也会有噪声（天地噪声，接收机噪声）；地面、海面和气象环境(如云雨)等散射产生的杂波信号；以及各种干扰信号（如工业干扰，广播电磁干扰和人为干扰）等。

所以，雷达探测目标是在十分复杂的信号背景下进行的，雷达需要通过信号处理来检测目标，并提取目标的各种信息，如距离、角度、运动速度、目标形状和性质等。

图3-6 设计原理图2 信号处理系统的仿真雷达信号处理的目的是消除不需要的信号（如杂波）及干扰，提取或加强由目标所产生的回波信号。

雷达信号处理的功能有很多，不同的雷达采用的功能也有所不同，本文是对某脉冲压缩雷达的信号处理部分进行仿真。

一个典型的脉冲压缩雷达的信号处理部分主要由A/D 采样、正交解调、脉冲压缩、视频积累、恒虚警处理等功能组成。

因此，脉冲压缩雷达信号处理的仿真模型.2.1 正交解调模块雷达中频信号在进行脉冲压缩之前，需要先转换成零中频的I、Q 两路正交信号。

中频信号可表示为:0()()cos(2())IF f t A t f t t πϕ=+ (3.2)式(3.2)中， f 0 为载波频率。

令:00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.3)则00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.4)在仿真中，所有信号都是用离散时间序列表示的，设采样周期为T ,则中频信号为f IF (rT ) ，同样，复本振信号采样后的信号为f local =exp(?j ω 0rT ) (3.5)则数字化后的中频信号和复本振信号相乘解调后，通过低通滤波器后得到的基带信号f BB (r ) 为:11000{()cos()}(){()sin()}()N N BB IF IF n nf f r n r n T h n j f r n r n T h n ωω--==-----∑∑ (3.6)式(3.6)中， h (n ) 是积累长度为N 的低通滤波器的脉冲响应。

雷达线性调频脉冲压缩的原理及其MATLAB仿真

线性调频（LFM ）脉冲压缩雷达仿真一．雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R C 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t C σ⋅-。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。

巴克码—线性调频脉冲多普勒雷达matlab代码

巴克码—线性调频脉冲多普勒雷达matlab代码%% 雷达系统仿真 %%% 发射信号为13位巴克码和线性调频混合调制的信号，线性调频的中心频率为30MHz， % 调频带宽为4MHz，每一位码宽为10微秒，发射信号的帧周期为1毫秒 % 该雷达具有数字化正交解调、数字脉冲处理、固定目标对消、动目标检测(MTD)、 % 和恒虚警(CFAR)处理等功能close all;clear all;clc;%%%%%%%%%%%%%%% 产生雷达发射信号 %%%%%%%%%%%%% code=[1,1,1,1,1,-1,-1,1,1,-1,1,-1,1]; % 13位巴克码tao=10e-6; % 脉冲宽度10usfc=28e6; % 调频信号起始频率f0=30e6; % 调频信号中心频率fs=100e6; % 采样频率ts=1/fs; % 采样间隔B=4e6; % 调频信号调频带宽t_tao=0:1/fs:tao-1/fs; % 调制信号，对于线性调频来说，调制信号就是时间序列N=length(t_tao);k=B/fs*2*pi/max(t_tao); % 调制灵敏度，也就是线性调频的步进系数n=length(code);pha=0;s=zeros(1,n*N);for i=1:nif code(i)==1pha=pi;else pha = 0;ends(1,(i-1)*N+1:i*N)=cos(2*pi*fc*t_tao+k*cumsum(t_tao)+pha);endt=0:1/fs:n*tao-1/fs;figure,subplot(2,1,1),plot(t,s); xlabel('t(单位:S)'),title('混合调制信号(13为巴克码+线性调频)'); s_fft_result=abs(fft(s(1:N)));subplot(2,1,2),plot((0:fs/N:fs/2-fs/N),abs(s_fft_result(1:N/2)));xlabel('频率(单位:Hz)'),title('码内信号频谱');%%%%%%%%%%%%%%%%%%% 产生脉冲压缩系数 %%%%%%%%%%%%%%%% %--------------------- 正交解调 --------------------% N=tao/ts;n=0:N-1;s1=s(1:N);local_oscillator_i=cos(2*pi*f0/fs*n); % I路本振信号local_oscillator_q=sin(2*pi*f0/fs*n); % Q路本振信号fbb_i = local_oscillator_i.*s1; % I路解调fbb_q = local_oscillator_q.*s1; % Q路解调window=chebwin(51,40); % 50阶cheby窗的FIR低通滤波器[b,a]=fir1(50,2*B/fs,window);fbb_i=[fbb_i,zeros(1,25)]; % 因为该FIR滤波器有25个采样周期的延迟，为了保证% 所有有效信息全部通过滤波器，故在信号后补25个0fbb_q=[fbb_q,zeros(1,25)];fbb_i=filter(b,a,fbb_i);fbb_q=filter(b,a,fbb_q);fbb_i=fbb_i(26:end); % 截取有效信息fbb_q=fbb_q(26:end); % 截取有效信息fbb=fbb_i+j*fbb_q;%-------- 产生理想线性调频脉冲压缩匹配系数 ---------% D = B*tao;match_filter_1=ts*fliplr(conj(fbb))*sqrt(D)*2/tao;NFFT = 131126;%2^nextpow2(length(s));match_filter_1_fft=fft(match_filter_1,NFFT); % 第一次脉冲压缩处理匹配系数 figure;subplot(2,1,1),plot(real(match_filter_1_fft)),title('脉冲压缩系数(实部)'); subplot(2,1,2),plot(imag(match_filter_1_fft)),title('脉冲压缩系数(虚部)');N=length(s);n=0:N-1;local_oscillator_i=cos(2*pi*f0/fs*n); % I路本振信号local_oscillator_q=sin(2*pi*f0/fs*n); % Q路本振信号fbb_i = local_oscillator_i.*s; % I路解调fbwindow=chebwin(51,40); % 50阶cheby窗的FIR低通滤波器[b,a]=fir1(50,0.5,window);fbb_i=[fbb_i,zeros(1,25)]; % 因为该FIR滤波器有25个采样周期的延迟，为了保证% 所有有效信息全部通过滤波器，故在信号后补25个0fbb_q=[fbb_q,zeros(1,25)];fbb_i=filter(b,a,fbb_i);fbb_q=filter(b,a,fbb_q);fbb_i=fbb_i(26:end); % 截取有效信息fbb_q=fbb_q(26:end); % 截取有效信息signal=fbb_i+j*fbb_q;clear fbb_i;clear fbb_q;clear local_oscillator_i;clearlocal_oscillator_q;signal_fft=fft(signal,NFFT);pc_result_fft=signal_fft.*match_filter_1_fft;pc_result=ifft(pc_result_fft,NFFT); figure,plot((0:ts:length(signal)*ts-ts),pc_result(1:length(signal)));xlabel('t(单位:S)'),title('回波脉冲压缩处理结果');t=tao*length(code);match_filter_2=2*ts*fliplr(conj(pc_result))*2/t;match_filter_2_fft=fft(match_filter_2,NFFT); % 第二次脉冲压缩处理匹配系数figure;subplot(2,1,1),plot(real(match_filter_2_fft)),title('脉冲压缩系数(实部)');subplot(2,1,2),plot(imag(match_filter_2_fft)),title('脉冲压缩系数(虚部)');%%%%%%%%%%%%%%%%%%% 产生雷达回波 %%%%%%%%%%%%%%%%f_frame=1e3; % 雷达发射信号重复频率T_frame=1/f_frame;N_echo_frame=18;f_doppler=3.5e3; % 动目标的多普勒频率t_frame=0:ts:T_frame-ts;t_mobj=200e-6; % 动目标位置echo_mobj_pulse=[zeros(1,t_mobj/ts),s,zeros(1,(T_frame-t_mobj)/ts-length(s))];echo_mobj=repmat(echo_mobj_pulse,1,N_echo_frame);t_doppler=0:ts:N_echo_frame*T_frame-ts;s_doppler=cos(2*pi*f_doppler*t_doppler);s_echo_mobj=echo_mobj.*s_doppler;t_fobj=450e-6; % 固定目标位置echo_fobj_pulse=[zeros(1,t_fobj/ts),s,zeros(1,(T_frame-t_fobj)/ts-length(s))];echo_fobj=repmat(echo_fobj_pulse,1,N_echo_frame);t_clutter=700e-6; % 杂波位置t_clutter_pulse=39e-6;sigma=2; % 杂波瑞利分布参数sigmat1=0:ts:t_clutter_pulse-ts;u=rand(1,length(t1));echo_clutter=0.08*sqrt(2*log(1./u))*sigma; % 产生瑞利分布信号s_echo_clutter_pulse=[zeros(1,t_clutter/ts),echo_clutter,...zeros(1,(T_frame-t_clutter)/ts-length(echo_clutter))];s_echo_clutter=repmat(s_echo_clutter_pulse,1,N_echo_frame);s_noise=0.1*rand(1,N_echo_frame*T_frame/ts);s_echo=s_echo_mobj+echo_fobj+s_echo_clutter+s_noise;%--------------------- 正交解调 --------------------%N=N_echo_frame*T_frame/ts;n=0:N-1;local_oscillator_i=cos(2*pi*f0/fs*n); % I路本振信号local_oscillator_q=sin(2*pi*f0/fs*n); % Q路本振信号s_echo_i = local_oscillator_i.*s_echo; % I路解调s_echo_q = local_oscillator_q.*s_echo; % Q路解调window=chebwin(51,40); % 50阶cheby窗的FIR低通滤波器[b,a]=fir1(50,2*B/fs,window);s_echo_i=[s_echo_i,zeros(1,25)]; % 因为该FIR滤波器有25个采样周期的延迟 % 所有有效信息全部通过滤波器，故在信号后补25个s_echo_q=[s_echo_q,zeros(1,25)];s_echo_i=filter(b,a,s_echo_i);s_echo_q=filter(b,a,s_echo_q);s_echo_i=s_echo_i(26:end); % 截取有效信息s_echo_q=s_echo_q(26:end); % 截取有效信息s_echo_mf=s_echo_i+j*s_echo_q;%%%%%%%%%%%%%%%%%%%%% 脉冲压缩处理 %%%%%%%%%%%%%%%%%%s_pc_result = zeros(N_echo_frame,NFFT);for i=1:N_echo_frames_echo_fft_result=fft(s_echo_mf(1,(i-1)*T_frame/ts+1:i*T_frame/ts),NFFT);s_pc_fft_1=s_echo_fft_result.*match_filter_1_fft;s_pc_fft_2=s_pc_fft_1.*match_filter_2_fft;s_pc_result(i,:)=ifft(s_pc_fft_2,NFFT);ends_pc_result_1=s_pc_result';s_pc_result_1=reshape(s_pc_result_1,1,N_echo_frame*NFFT);figure,subplot(2,1,1),plot((0:ts:N_echo_frame*NFFT*ts-ts),real(s_pc_result_1));xlabel('t(单位:S)'),title('脉冲压缩处理后结果(实部)');subplot(2,1,2),plot((0:ts:N_echo_frame*NFFT*ts-ts),imag(s_pc_result_1)); xlabel('t(单位:S)'),title('脉冲压缩处理后结果(虚部)');%%%%%%%%%%%%%%%%%%%%% 固定杂波对消处理 %%%%%%%%%%%%%%%%%%S_MTI_result = zeros(N_echo_frame-2,NFFT);for i=1:N_echo_frame-2S_MTI_result(i,:)=s_pc_result(i,:)+s_pc_result(i+2,:)-2*s_pc_result(i+1,:);endS_MTI_result_1=S_MTI_result';S_MTI_result_1=reshape(S_MTI_result_1,1,(N_echo_frame-2)*NFFT); figure,subplot(2,1,1),plot((0:ts:(N_echo_frame-2)*NFFT*ts-ts),real(S_MTI_result_1));xlabel('t(单位:S)'),title('固定杂波对消后结果(实部)');subplot(2,1,2),plot((0:ts:(N_echo_frame-2)*NFFT*ts-ts),imag(S_MTI_result_1));xlabel('t(单位:S)'),title('固定杂波对消后结果(虚部)');clear S_MTI_result_1;%%%%%%%%%%%%%%%%%%%%% MTD处理和求模 %%%%%%%%%%%%%%%%%%S_MTD_result_1 = fft(S_MTI_result,N_echo_frame-2);S_MTD_result=abs(max(S_MTD_result_1));figure,plot((0:ts:NFFT*ts-ts),S_MTD_result); xlabel('t(单位:S)'),title('MTD处理后求模结果(信号最大通道)');%%%%%%%%%%%%%%%%%%%%% CFAR处理 %%%%%%%%%%%%%%%%%%cfar_result = zeros(1,NFFT);cfar_result(1,1)=S_MTD_result(1,1)/(sqrt(2)/pi*mean(S_MTD_result(1,2 :17)));% 第1点恒虚警处理的噪声均值由其后面的16点的噪声决定for i=2:16% 第2点到第16点恒虚警处理的噪声均值由其前面和后面16点的噪声共同决定noise_mean=sqrt(2)/pi*(mean(S_MTD_result(1,1:i-1))+mean(S_MTD_result(1,i+1:i+16)))/2;cfar_result(1,i)=S_MTD_result(1,i)/noise_mean; endfor i=17:NFFT-17% 正常的数据点的恒虚警处理的噪声均值由其前面和后面各16点的噪声中的大者决定noise_mean=sqrt(2)/pi*max(mean(S_MTD_result(1,i-16:i-1)),mean(S_MTD_result(1,i+1:i+16)));cfar_result(1,i)=S_MTD_result(1,i)/noise_mean; endfor i=NFFT-16:NFFT-1% 倒数第16点到倒数第2点恒虚警处理的噪声均值由其前面16点和后面的噪声共同决 noise_mean=sqrt(2)/pi*(mean(S_MTD_result(1,i-16:i-1))+mean(S_MTD_result(1,i+1:NFFT)))/2;cfar_result(1,i)=S_MTD_result(1,i)/noise_mean; endcfar_result(1,NFFT)=S_MTD_result(1,NFFT)/(sqrt(2)/pi*mean(S_MTD_resu lt(1,NFFT-16:NFFT-1)));figure,plot((0:ts:NFFT*ts-ts),cfar_result); xlabel('t(单位:S)'),title('采用恒虚警处理结果');。

基于Matlab的线性调频信号干扰仿真研究

基于 Matlab 的线性调频信号干扰仿真研究发布时间：2021-11-26T08:30:18.086Z 来源：《科学与技术》2021年8月24期作者：杨慧君1 邵正途1 缪旭东2[导读] 针对现代雷达普遍采用脉冲压缩体制杨慧君1 邵正途1 缪旭东21.空军预警学院，湖北武汉4300192.湖北省军区武汉第一离职干部休养所湖北武汉 430019摘要：针对现代雷达普遍采用脉冲压缩体制，分析了线性频率调制(LFM)脉冲压缩雷达的工作原理，利用Matlab/simulink仿真平台建立了干扰仿真系统，对雷达干扰仿真系统进行了建模和系统仿真，给出了射频噪声干扰、卷积干扰对LFM脉压雷达的干扰仿真系统框图和仿真结果。

最后的仿真结果证明了仿真的正确性。

现代新体制的雷达，已经普遍采用脉冲压缩技术。

脉冲压缩技术是指发射宽的调制脉冲，保证在一定的峰值功率电平上提供必须的平均功率，然后把接收的回波信号压缩为窄脉冲。

脉冲压缩雷达常用的信号包括线性调频信号、非线性调频信号和相位编码信号。

线性调频脉冲压缩本质上就是对回波进行频率延迟，低频信号部分延迟时间长，高频信号部分延迟时间短，从而使脉冲宽度较的宽脉冲压缩为脉冲宽度较窄的窄脉冲。

各种干扰对雷达的压制效果如何是雷达研究者关注的重点问题[1]，Matlab/simulink软件具有模型简洁，可操作性强等优点，基于该平台对几种典型的噪声压制性干扰样式进行干扰仿真，并对仿真结果进行分析、得出结论。

1.基于simulink的仿真方法Mathworks公司开发的Simulink是功能最强大的仿真软件之一，在仿真领域具有很多十分突出的优势[2]。

Simulink提供了一个丰富的模块库，涉及航空航天、控制系统、信号处理等各个领域，用户只需鼠标拖动就能完成非常复杂的仿真，Simulink提供了方便的图像输出界面，与一般程序仿真相比更为直观，可用于实现各种动态系统的建模、分析与仿真;与Matlab最大的不同之处在于，Simulink是基于时间流的仿真，更有利于对实时系统进行仿真。

线性调频(LFM)仿真

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t C σ⋅-。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

雷达信号的MATlab仿真

雷达信号matlab仿真xxx物理与电子信息学院运用数字信号处理理论和matlab软件研究的脉冲压缩多普勒雷达的信号处理仿真问题提出了一个仿真模型该模型能够仿真雷达信号系统噪声与杂波的产生和脉冲压缩多普勒雷达系统中信号的动态处理过程最后结合mimo雷达信号特点显示了使用matlab仿真雷达信号处理系统方便快捷的特点
K
B ，是调频斜率，于是，信号的瞬时频率为 f c Kt( T t T ) ，如图 2.1 2 2 T
1.2 雷达的用途
雷达的用途广泛，种类繁多，分类的方法也非常复杂。通常可以按照雷达的用途分类，如预警雷达、搜索警戒雷达、无线电测高雷达、气象雷达、航管雷达、引导雷达、炮瞄雷达、雷达引信、战场监视雷达、机载截击雷达、导航雷达以及防撞和敌我识别雷达等。除了按用途分，还可以从工作体制对雷达进行区分。 1.3 论文的基本内容
个 LTI（线性时不变）系统。
图 1.2：雷达等效于 LTI 系统等效 LTI 系统的冲击响应可写成:
h(t ) i (t i )
i 1
M
(1.1)
M 表示目标的个数，次的时间：
i 为目标散射特性， i 是光速在雷达与目标之间往返一
i
2 Ri c
(1.2)
式中， Ri 为第 i 个目标与雷达的相对距离。雷达发射信号 s (t ) 经过该 LTI 系统，得输出信号(即雷达的回波信号) sr (t ) ：
关键词: MIMO ;模糊图；脉冲压缩
Matlab simulation of radar signals
Niu Hui , College of physics and electronic information
Abstract:The use of digital signal processing theory and Matlab software research

雷达信号matlab仿真要点

雷达系统分析大作作者：陈雪娣学号：04104207271. 最大不模糊距离： ,max 1252u rC R km f == 距离分辨率： 1502mcR m B ∆== 2. 天线有效面积： 220.07164e GA m λπ==半功率波束宽度：3 6.4o dbθ==3. 模糊函数的一般表示式为()()()22*2;⎰∞∞-+=dt e t s t s f d f j d πττχ 对于线性调频信号 ()21Re j t p t s t ct e T πμ⎛⎫= ⎪ ⎪⎝⎭则有：()()221;Re Re p j t T j t d ppp t t f ct ct e e dt T T T πμπμτχτ∞+-∞⎛⎫⎛⎫+=⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭⎰ ()()()sin 1;11d p p d p d p p f T T f T f T T τπμττχττπμτ⎛⎫⎛⎫+- ⎪⎪ ⎪ ⎪⎛⎫⎝⎭⎝⎭=- ⎪ ⎪⎛⎫⎝⎭+-⎪ ⎪⎝⎭分别令0,0==d f τ可得()()220;,;0τχχd f()()sin 0;d p d d pf T f f T πχπ=()sin 1;011p p p p p T T T T T τπμττχττπμτ⎛⎫⎛⎫-⎪ ⎪ ⎪ ⎪⎛⎫⎝⎭⎝⎭=- ⎪ ⎪⎛⎫⎝⎭- ⎪ ⎪⎝⎭程序代码见附录1的T_3.m, 仿真结果如下:4. 程序代码见附录1的T_4.m, 仿真结果如下:通过比较得知，加窗后的主副瓣比变大，副瓣降低到40db 以下，但主瓣的宽度却增加了，约为未加窗时的1.5倍，主瓣也有一定的损失。

5.由雷达方程221340(4)tPG Te SNR KT LFR λσπ=计算可得 1196.5540log SNR R =- db作图输出结果如下，程序代码见附录1的T_5.m在R=70km 时,计算得单个脉冲的SNR 1=2.7497 db,要达到要求的检测性能则需要12.5dB 的最小检测输入信噪比，而M 个相参脉冲积累可以将信噪比提高M 倍，故10)1(SNR D M ==9.4413因此要达到要求就需要10个以上的相参脉冲进行积累。

适合雷达初学者：线性调频脉冲雷达仿真实验教程（含MATLAB代码和教程）

适合雷达初学者：线性调频脉冲雷达仿真实验教程（含MATLAB代码和教程）今天给大家分享的是一个脉冲雷达MATLAB仿真小实验，这个实验是调皮哥刚进研究生时学习的入门教程，比较简单，特别适合于初学者。

同时这个也是研究生一年级里面的实验课程，不过现在这个课程已经更新了，更新之后的内容就是调皮哥之前说的采用TI毫米波雷达那个，是由调皮哥亲自帮助导师设计的，现在那个课程已经上了两年多了，今年又更新了一些内容。

虽然这个脉冲雷达MATLAB仿真小实验经过了十多年的时间现在已经退出了历史的舞台，但是其内容依旧适合大家学习。

就在之前，有读者向我咨询有没有相关的内容，于是我就准备今天给大家分享，，希望早一些帮助到大家，文末提供了下载方式。

这个小实验内容不多，两个程序，一份报告，报告是调皮哥自己的课程作业。

MATLAB程序主要完成16个调频脉冲信号的产生、脉冲压缩、MTI、MTD、CFAR等信号处理算法，共计200多行。

报告的内容就是对实验内容的解析和分析，大家可以参照理解和学习，因此我就不再对代码进行一一解释了，代码中也有一些注释，相信大家花点功夫应该能够看得懂的。

具体内容大家可以详细见教程，这里就不再进行过多的论述。

后续还有几个小问题，可以分享给大家：（1）线性调频信号的特点。

为什么选用线性调频信号？答：线性调频信号的频率随时间呈线性变化，选用线性调频信号可以增大发射信号的带宽，提高平均发射功率，同时又有较高的距离分辨率。

（2）为什么要做脉冲压缩答：为了获得大的作用距离和具有很高的距离分辨率。

（3）时域脉压和频域脉压分别怎么做？答：通过对发射信号进行序列反转、取共轭操作即可得到脉冲压缩系数。

时域脉冲压缩处理是对回波信号与脉冲压缩系数进行卷积。

频域是先对回波信号和脉压系数做FFT，点乘之后在做IFFT（逆快速傅里叶变换）。

（4）PC（脉冲压缩）结束后三个目标高度为什么不一样，呈什么变化，为什么？答：第一个脉冲有部分处于闭锁期，因此幅度较小。

(完整word版)雷达发射LFM 信号时,脉冲压缩公式的推导与 Matlab 仿真实现雷达测距。

雷达发射LFM 信号时，脉冲压缩公式的推导与 Matlab 仿真实现雷达测距。

摘要：基于MATLAB平台以线性调频信号为例通过仿真研究了雷达信号处理中的脉冲压缩技术。

在对线性调频信号时域波形进行仿真的基础上介绍了数字正交相干检波技术.最后基于匹配滤波算法对雷达回波信号进行了脉冲压缩仿真，仿真结果表明采用线性调频信号可以有效地实现雷达回波信号脉冲压缩、实现雷达测距并且提高雷达的距离分辨力。

关键词：线性调频，脉冲压缩，数字正交相干,匹配滤波。

When radar transmits LFM signal， the pulse compression formula is deduced and Matlab simulation is used to realizeradar rangingAbstract: Based on the MATLAB platform as example for LFM signal is studied by simulation of pulse compression technology in radar signal processing。

Based on the simulation of time domain linear FM signal waveform is introduced on the digital quadrature coherent detection technology. Finally，based on the matched filter algorithm of radar echo signal of pulse compression simulation， the simulation results show that the linear FM signal can effectively realize the radar echo signal of pulse compression radar， improve the range resolution.Key word: Linear frequency modulation,pulse compressiondigital，quadrature coherence,matched filtering.1、引言1.1 雷达起源雷达的出现,是由于二战期间当时英国和德国交战时，英国急需一种能探测空中金属物体的雷达（技术）能在反空袭战中帮助搜寻德国飞机。

雷达信号matlab仿真

5.由雷达方程221340(4)tPG Te SNR KT LFR λσπ=计算可得 1196.5540log SNR R =- db作图输出结果如下，程序代码见附录1的T_5.m在R=70km 时,计算得单个脉冲的SNR 1=2.7497 db,要达到要求的检测性能则需要12.5dB 的最小检测输入信噪比，而M 个相参脉冲积累可以将信噪比提高M 倍，故 10)1(SNR D M ==9.4413 因此要达到要求就需要10个以上的相参脉冲进行积累。

大作业-雷达线性调频脉冲压缩地原理及其MATLAB仿真

线性调频（LFM）脉冲压缩雷达仿真概述：雷达工作原理雷达是Radar（RAdio Detection And Ranging）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

它是通过发射电磁波并接收回波信号，在后端经过信号处理将目标的各种特性分析出来的一个复杂的系统。

其中，雷达回波中的可用信息包括目标斜距,角位置，相对速度以及目标的尺寸形状等。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图一．线性调频（LFM）脉冲压缩雷达原理雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。
