色域计算
显示行业的色域参数
Wechat .对色度图的理解：feiyun0417sunqibing色度图上看色域在色度图中，闭合曲线所包围的区域叫色域(gamut)。
色域应该是指由三维的颜色空间所包围的一个区域，但在CIE1931色度图上用两维空间表示。
在显示设备中色域是指显示设备所能显备中，色域是指显示设备所能显示的所有颜色的集合。
对于不能由显示设备发出的红、绿和蓝三种光混合而成的颜色就显示不种光混合而成的颜色，就显示不出来。
图片编码用的色域若与输出设备色域不一致，且不做调整，就容易出现颜色失真。
Wechat：feiyun0417 .对色度图的理解利用CIE色度图可以表示各种颜色的色域，如图所示。
在色度图上，白光区域以外的其他部分代表不同的颜色。
有一种区表不同的颜色有一种区分颜色的方法就是把色度图上的所有颜色分成23个区域，在每一个区域中，区域在每个区域中颜色差别不大。
利用它可以大致判断某种颜色在色度图上的坐标范围。
度图上的坐标范围Wechat：feiyun0417 .对色度图的理解.相关计算Wechat ：feiyun04173）色域的计算公式Gamut = A LCD /A 基准* 100%其中A LCD 表示被测LCD 三基色所能表达出来的颜色范围（三角形的面积），A 基准表示所采用的标准三基色三角形的面积NTSC1953，简化的公式Gamut=100*[(Rx-Bx)*(Gy-By)-(Gx-Bx)*(Ry-By)]/0.1582=3161*[(Rx-Bx)*(Gy-By)-(Gx-Bx)*(Ry-By)]316.1[(Rx Bx)(Gy By)(Gx Bx)(Ry By)] 72% NTSC ≈100% sRGB 一般色域高于72% NTSC 般色域高于%SC 的就称之为广色域显示器附录Wechat ：feiyun0417NTSC 1953色域1953年，美国国家电视标准委员会（National Television System Committee ）基于CIE 1931色度图制定了NTSC 标准，NTSC 色域从此诞生，该标准采用C 光源（对应白位色温）色域的历史和现状为CIII ，色温6766K ）。
色域覆盖率计算范文
色域覆盖率计算范文
在计算色域覆盖率时，首先需要收集与显示设备相关的数据。
这些数
据可以是设备制造商提供的，包括设备的色域范围、色彩深度等指标。
或
者通过设备测试仪器来测量获得。
然后，需要将这些数据与人眼可见颜色范围进行比较。
人眼的可见光
范围可以使用国际照明委员会（CIE）定义的色度图来表示。
色度图是一
个三维的图表，代表了所有可能的颜色。
接下来的步骤就是比较设备的色域范围与人眼可见颜色范围的重叠程度。
这可以通过在色度图上绘制设备的色域图形，并比较其与人眼可见颜
色范围的重叠程度来实现。
重叠的部分越多，说明设备的色域覆盖率越高。
最后，需要进行数值化的计算。
可以将色域范围与人眼可见颜色范围
的重叠部分的面积与整个色彩空间的面积进行比较。
计算的结果即为色域
覆盖率。
需要注意的是，色域覆盖率的计算涉及多个因素，包括设备的硬件性能、颜色管理系统等。
因此，实际的色域覆盖率可能会因各种因素而有所
偏差。
总而言之，色域覆盖率是指显示设备能够呈现的颜色范围与人眼可见
颜色范围的比例。
计算色域覆盖率涉及多个步骤，包括收集数据、比较色
域范围与人眼可见颜色范围的重叠程度以及数值化计算。
色域覆盖率对于
显示设备的质量评估非常重要。
色域概述
3
色域概述
--> 光的三原色
三基色是这样的三种颜色，它们相互独立，其中任一色均不能由其它二 色混合产生。它们又是完备的，即所有其它颜色都可以由三基色按不同的比例 组合而得到。有两种基色系统，一种是加色系统，其基色是红、绿、蓝；另一 种是减色系统，其三基色是黄、青、紫（或品红）。不同比例的三基色光相加 得到彩色称为相加混色，其规律为： 红＋绿＝黄 红＋蓝＝紫 蓝＋绿＝青 红＋蓝＋绿＝白 用C代表一种颜色，（R）、（G）、（B）表示红、绿、蓝三基色，则：
注：1.当测量点的实际色度值在线上（a点）时，此时色度值随膜厚的增加其y值是不变的； 2.当测量点的实际色度值在线的上方（b点）时，此时色度值随膜厚的增加其y值是减小的； 3.当测量点的实际色度值在线的下方（c点）时，此时色度值随膜厚的增加其y值是增加的；
10
R
：物体表面反射性能
各光源的相对分光分布
XYZ表色系中的等色函数
对象颜色的函数
色域概述
--> 色度坐标
在理论上，为了定量地表示颜色，采用色度坐标
x
X X Y Z
y
Y X Y Z
z
Z X Y Z
x y z 1
x、y、z分别是红、绿、蓝三种颜色的比例系数， 所有的光谱色在色坐标上为一马蹄形曲线，该图称为 CIE1931色坐标。在图中红（R）、绿（G）、蓝（B）三基 色的色度坐标点为顶点，围成的三角形内的所有颜色的所有 颜色可以由三基色按一定的量匹配而成。 国际照委会制定的CIE1931色度图如右图。色度图中 的弧形曲线上的各点是光谱上的各种颜色即光谱轨迹，是光 谱各种颜色的色度坐标。红色波段在图的右下部，绿色波段 在左上角，蓝紫色波段在图的左下部。图下方的直线部分， 即连接400nm和700nm的直线，是光谱上所没有的、由紫 到红的系列。靠近图中心的C是白色，相当于中午阳光的光 色，其色度坐标为x＝0．3101，y＝0．3162。
色彩管理中显示器色域提取算法
色彩管理中显示器色域提取算法作者：吴鹃来源：《价值工程》2014年第19期摘要：针对当前色彩管理研究缺乏提取显示设备色域算法及可视化技术支持的现状，提出了一种显示器色域提取算法。
确定了显示器色域边界点，对设备色域进行精确描述非常重要，并对色域进行真彩色可视化。
Abstract： This monitor display presents a new algorithm of color gamut extraction for monitor display with aims on the demands of color management system. Firstly the gamut boundary points of monitor display are determined， the gamut is precisely described， and the gamut is visualized with the true color.关键词：色域；色彩管理；色域边界描述Key words： gamut；color management；gamut boundary description中图分类号：TP391.4；TP301.6 文献标识码：A 文章编号：1006-4311（2014）19-0200-020 引言色彩管理中的色域就是某一设备能够表现颜色的集合。
色域匹配是色彩管理领域里取决定作用的关键因素。
色域匹配的前提就是先提取要匹配对象的设备颜色空间的色域，把参考设备的颜色空间的色域设置为源色域，把最终设备的颜色空间的色域设置为目的色域。
显示器的色域提取算法目前常用的有以下两个手段：①使用屏幕色度计分别测量两个显示器设备上显示的色块的色度值，依据色块测量值的分布，利用三维空间的方法来确定该设备的颜色范围，从而确定色域范围。
②通过已知特定的模型分析来模拟设备的色域边界。

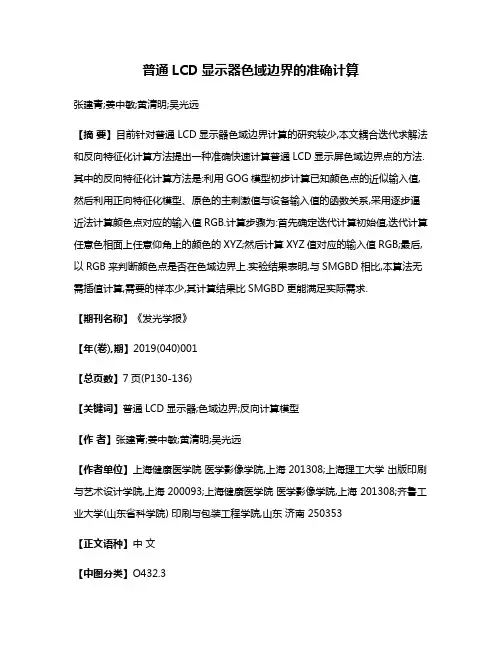

普通LCD显示器色域边界的准确计算
普通LCD显示器色域边界的准确计算张建青;姜中敏;黄清明;吴光远【摘要】目前针对普通LCD显示器色域边界计算的研究较少,本文耦合迭代求解法和反向特征化计算方法提出一种准确快速计算普通LCD显示屏色域边界点的方法.其中的反向特征化计算方法是:利用GOG模型初步计算已知颜色点的近似输入值,然后利用正向特征化模型、原色的主刺激值与设备输入值的函数关系,采用逐步逼近法计算颜色点对应的输入值RGB.计算步骤为:首先确定迭代计算初始值,迭代计算任意色相面上任意仰角上的颜色的XYZ;然后计算XYZ值对应的输入值RGB;最后,以RGB来判断颜色点是否在色域边界上.实验结果表明,与SMGBD相比,本算法无需插值计算,需要的样本少,其计算结果比SMGBD更能满足实际需求.【期刊名称】《发光学报》【年(卷),期】2019(040)001【总页数】7页(P130-136)【关键词】普通LCD显示器;色域边界;反向计算模型【作者】张建青;姜中敏;黄清明;吴光远【作者单位】上海健康医学院医学影像学院,上海 201308;上海理工大学出版印刷与艺术设计学院,上海 200093;上海健康医学院医学影像学院,上海 201308;齐鲁工业大学(山东省科学院) 印刷与包装工程学院,山东济南 250353【正文语种】中文【中图分类】O432.31 引言设备色域范围是设备的重要参数之一，准确、快速地计算设备色域边界，对于描述设备色域范围以及进行色域映射计算具有重要的意义。
在显示设备还是CRT时代，显示器具有较好的色品恒定性和通道可加性，仅需要一个简单的线性模型和图像灰度校正就可以完成显示设备的色域描述，因此，已有的研究色域的文献主要是针对打印机或摄像机的色域展开研究的。
但目前的显示设备基本都采用了LCD，专业级的LCD显示器其色品恒定性和通道可加性较好，但普通LCD显示器其色品恒定性和通道可加性通常都较差，已有的描述显示设备色域边界的方法不一定适合普通LCD，因此就有必要针对普通LCD显示设备展开色域描述研究。
色域计算公式
色域计算公式
色域计算公式通常用于确定设备或系统能够表示的颜色范围。
常见的色域计算公式有CIE 1931 XYZ色域、CIE 1976 UCS色域、sRGB色域等。
1. CIE 1931 XYZ色域：XYZ色域是CIE 1931标准定义的一个三维色彩空间。
它的计算公式为：
X = Xr * R + Xg * G + Xb * B
Y = Yr * R + Yg * G + Yb * B
Z = Zr * R + Zg * G + Zb * B
其中，X、Y、Z分别表示颜色的亮度，R、G、B分别表示颜色的红、绿、蓝分量，Xr、Xg、Xb等为参考白点的三个色度坐标。
2. CIE 1976 UCS色域：UCS色域是基于人眼对颜色的感知而设计的一个色彩空间。
它的计算公式为：
u' = 4 * X / (X + 15 * Y + 3 * Z)
v' = 9 * Y / (X + 15 * Y + 3 * Z)
其中，u'和v'是UCS色彩空间的坐标，X、Y、Z同样是颜色的亮度。
3. sRGB色域：sRGB是一种常见的RGB色彩空间，广泛应用于计算机图形和显示设备中。
它的计算公式为：
R = R' / 255
G = G' / 255
B = B' / 255
其中，R、G、B是线性RGB颜色空间的值，R'、G'、B'是sRGB颜色空间的值。
将线性RGB颜色空间的值转换为sRGB颜色空间的值需要进行伽马校正。
LED显示屏色度计算
LED显示屏色度计算概述：LED显示屏的色度计算是用来评估显示屏的色彩准确度和色彩范围的一种方法，它是通过测量显示屏输出的颜色和预期颜色之间的差异来衡量的。
色彩准确度是指色彩呈现的真实性和准确性，色彩范围是指显示屏能够呈现的颜色的范围。
色度计算方法：色度计算的一般步骤如下：1.选择色度坐标系统：常用的色度坐标系统有CIE1931和CIE1976两种，根据实际需要选择合适的坐标系统。
2.测量样本颜色：使用色度计或其他测量设备，测量显示屏输出的颜色，并记录它们的色度坐标。
3.确定预期颜色：根据设计需求或标准要求，确定预期颜色的色度坐标。
4.计算坐标差异：计算显示屏输出颜色和预期颜色之间的色度坐标差异。
可以使用欧几里德距离或其他距离度量方法来计算差异值。
5.评估差异：根据差异值的大小和规定的标准，评估显示屏的色彩准确度和色彩范围。
常用的色度计算指标：1.色度坐标差异：通过计算显示屏输出颜色和预期颜色之间的色度坐标差异来评估色彩准确度。
差异越小，色彩准确度越高。
2.色彩误差：色彩误差是一种综合指标，它综合考虑了颜色的亮度、色度和饱和度的差异。
常用的色彩误差计算方法有CIEDE2000和CIE76等。
3.色域范围：色域范围是指显示屏能够呈现的颜色的范围，通常用色度图中的三角形区域来表示。
色域范围越大，显示屏能够呈现的颜色越多，色彩范围越广。
影响色度计算的因素：1.LED光源：LED的颜色发光特性和色温会影响显示屏的色彩准确度和色彩范围。
2.显示屏硬件：显示屏的像素结构、显卡和驱动电路等硬件参数也会对色彩准确度和色彩范围产生影响。
3.色彩模型：不同的色彩模型对色度计算有不同的影响，如RGB、CMYK等。
根据实际需要选择合适的色彩模型。
总结：LED显示屏的色度计算是评估显示屏色彩准确度和色彩范围的一种方法，它通过测量显示屏输出的颜色和预期颜色之间的差异来衡量。
色度计算需要选择合适的色度坐标系统，计算颜色的坐标差异，并使用适当的指标来评估色彩准确度和色彩范围。
色域覆盖和色域容积换算关系
色域覆盖和色域容积换算关系1.引言1.1 概述概述部分的内容可以从以下几个方面展开：第一，介绍什么是色域覆盖和色域容积换算关系。
色域是指某个设备或者系统所能够显示或者记录的颜色范围，而色域覆盖则是指某个设备或者系统所能够覆盖的颜色范围。
色域容积换算关系则是指不同设备之间的色域容积之间的转换关系。
第二，解释为什么色域覆盖和色域容积换算关系是一个重要的话题。
色彩在我们的日常生活中扮演着非常重要的角色，尤其是在图像处理、摄影、电影制作等领域。
理解和掌握色域覆盖和色域容积换算关系能够帮助我们更好地理解和应用颜色，从而提高图像和影像的质量。
第三，提出本文的研究目标和意义。
本文旨在探讨色域覆盖和色域容积换算关系的基本概念和原理，并通过详细分析实际案例和实验数据，揭示不同色域之间的换算规律及其影响因素。
通过深入研究，我们可以为色域管理和颜色控制提供一定的理论指导，从而更好地应用于实际生产和创作中。
第四，概述本文的结构和内容安排。
本文将分为以下几个部分进行论述：首先介绍色域覆盖的基本概念和测量方法；然后详细分析色域覆盖的关键要点，包括颜色空间、亮度范围等因素的影响；接着介绍色域容积换算关系的原理和计算方法；最后进行总结，并提出未来研究的方向和展望。
通过对色域覆盖和色域容积换算关系的深入研究，我们可以更好地理解和应用颜色，为图像和影像处理提供更准确的参考和指导。
同时，对于色域管理和颜色控制的实践，我们可以利用色域覆盖和色域容积换算关系的知识进行更有效的操作和调整，从而提高产品质量和用户体验。
1.2文章结构1.2 文章结构本文将围绕着色域覆盖和色域容积换算关系展开讨论。
文章将分为三个主要部分，即引言、正文和结论。
在引言部分，我们将对整篇文章进行概述，简要介绍色域覆盖和色域容积换算关系的背景和重要性。
我们还会说明本文的目的，即深入探讨和分析色域覆盖和色域容积换算关系的要点。
接下来是正文部分，将分为四个小节。
首先，我们将详细介绍色域覆盖的要点1，探讨不同设备的色域范围以及对应的色彩表示能力。
LED显示屏色域边界的快速计算
LED显示屏色域边界的快速计算宋超;王瑞光;陈宇;邓意成【摘要】In order to fast acquire the gamut boundary of a LED display panel,an iterative method was proposed for the calculation of intersections between mapping lines and the gamut boundary,which was further used to get the fitting gamut boundary in each hue plane.Firstly,the judgment method if a color was in the LED display panel color gamut was supplied based on the colorimetric principles of LED display.And then,in the CIELAB uniform color space,it analyzed the iteration principle,determined the initial values for iteration,and carried out the analysis of calculation precision and speed.Finally,with D65 as reference,a LED display panel boundary fitting experiment and its color difference analysis were carried out in the same hue plane.Experiment result shows that the fitting boundary is very smooth after 11 iterations,and the maximum color difference between the true value and calculated value of the gamut boundary point on every mapping line is only pared with the interpolation methods,the maximum color difference is decreased and calculation speed is increased by an order of magnitude respectively.The method suggested could meet the needs of gamut analysis and gamut mapping with other display devices for the LED display panel in both the calculation precision and speed.%为了快速计算出LED显示屏的色域边界,提出一种迭代求解映射线与色域边界交点进而拟合每个色相面内色域边界的算法.首先根据LED显示的色度学原理给出了颜色是否在LED显示屏色域内的判断方法.然后在CIELAB均匀颜色空间中,分析了迭代算法的原理,确定了迭代计算初始值,并进行了计算精度和速度分析.最后以D65为参照,在等色相面内进行了LED显示屏色域边界的拟合实验及色差分析.实验结果表明:11次迭代运算后,拟合色域边界已非常光滑,每条映射线上的色域边界点真实值和计算值最大色差仅为0.23.与插值类计算方法相比,最大色差值和计算速度分别降低和提高了一个数量级.本文算法在计算精度和速度上能够满足对LED显示屏进行色域分析和与其他显示设备进行色域映射的要求.【期刊名称】《发光学报》【年(卷),期】2013(034)007【总页数】6页(P924-929)【关键词】LED显示屏;色域边界;迭代算法【作者】宋超;王瑞光;陈宇;邓意成【作者单位】中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100049;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100049【正文语种】中文【中图分类】TN8731 引言LED(Light Emitting Diode)显示屏作为一种显示设备，具有色域广、显示面积大和使用寿命长等优点，被广泛应用于标识、广告和娱乐等场所[1]。
