CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。
CAD图纸标准化管理

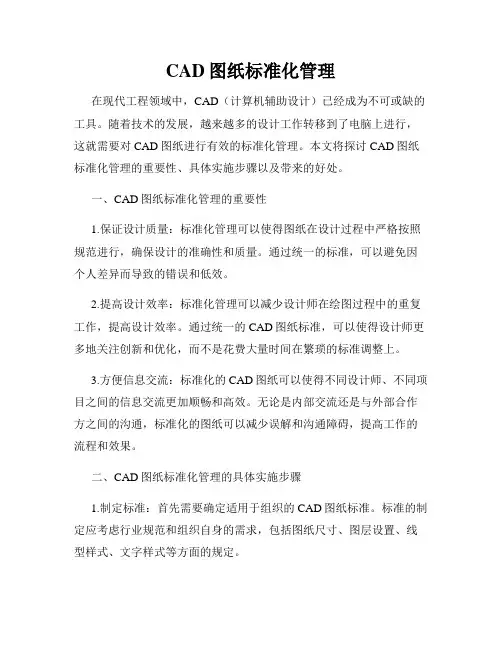

CAD图纸标准化管理在现代工程领域中，CAD（计算机辅助设计）已经成为不可或缺的工具。
随着技术的发展，越来越多的设计工作转移到了电脑上进行，这就需要对CAD图纸进行有效的标准化管理。
本文将探讨CAD图纸标准化管理的重要性、具体实施步骤以及带来的好处。
一、CAD图纸标准化管理的重要性1.保证设计质量：标准化管理可以使得图纸在设计过程中严格按照规范进行，确保设计的准确性和质量。
通过统一的标准，可以避免因个人差异而导致的错误和低效。
2.提高设计效率：标准化管理可以减少设计师在绘图过程中的重复工作，提高设计效率。
通过统一的CAD图纸标准，可以使得设计师更多地关注创新和优化，而不是花费大量时间在繁琐的标准调整上。
3.方便信息交流：标准化的CAD图纸可以使得不同设计师、不同项目之间的信息交流更加顺畅和高效。
无论是内部交流还是与外部合作方之间的沟通，标准化的图纸可以减少误解和沟通障碍，提高工作的流程和效果。
二、CAD图纸标准化管理的具体实施步骤1.制定标准：首先需要确定适用于组织的CAD图纸标准。
标准的制定应考虑行业规范和组织自身的需求，包括图纸尺寸、图层设置、线型样式、文字样式等方面的规定。
2.培训和教育：对设计师进行针对性的培训和教育，使其了解和掌握CAD图纸的标准化要求。
培训内容可以包括标准的具体规定、绘图工具的使用以及标准符号和图例的应用等方面。
3.制定文档流程：建立清晰的文档流程，规范CAD图纸的编制、审查、修改和发布等环节。
包括工作流程的设计、权限的划分以及文件命名等方面的规定。
4.软件工具支持：选择合适的CAD软件，并配置相应的模板、图块以及工具插件等辅助工具。
这样可以提高图纸标准化的效率和准确性。
5.监控和评估：建立监控机制，定期对CAD图纸的标准化管理进行评估和检查。
根据评估结果，及时调整和优化标准，以适应组织的需求和变化。
三、CAD图纸标准化管理的好处1.降低错误率：标准化管理可以减少因个人差异和不规范操作导致的错误。
图纸打印管理制度
图纸打印管理制度一、总则为了规范图纸打印流程，提高工作效率，保护环境资源，特制定本管理制度。
二、适用范围本管理制度适用于公司内所有部门图纸的打印、复印和使用。
三、图纸打印流程1. 各部门需根据实际需求制定图纸打印计划，明确打印目的、数量和时间。
2. 需要打印图纸的部门应向行政部门提交打印申请，申请内容包括图纸名称、数量、打印用途等。
3. 行政部门收到打印申请后，核实申请内容，审核通过后将图纸发送至打印部门进行打印。
4. 打印部门收到图纸打印任务后，按照申请要求进行打印，同时保证打印质量。
5. 打印完成后，打印部门将图纸送至申请部门，申请部门验收无误后方可领取。
6. 打印部门需及时记录打印图纸的数量、类型和用途，并报告行政部门备案。
四、图纸使用管理1. 申请部门在收到图纸后，应按照实际需求合理使用，避免浪费。
2. 使用过程中如发现图纸使用不当或遗失，应及时汇报至行政部门，尽快补领或重新打印。
3. 图纸使用完毕后，需妥善保管或交回行政部门统一处理，禁止私自处理或丢弃。
五、图纸打印注意事项1. 打印部门应定期检查打印设备的工作状态，保证打印效果和效率。
2. 使用高质量的打印纸和墨盒，保证图纸打印质量和稳定性。
3. 打印过程中如出现问题，应及时处理并记录原因，避免再次发生。
4. 打印部门需定期清理和维护打印设备，确保设备正常运转。
六、违规处理1. 如发现有部门私自打印图纸或浪费图纸资源的行为，行政部门有权对其进行警告或处罚。
2. 如发现有员工私自擅取公司图纸或私自处理图纸的行为，需承担相应的法律责任。
七、附则本管理制度由行政部门负责解释和修改，经主管领导审批后执行。
以上即为我公司的图纸打印管理制度，希望各部门认真执行，确保图纸打印流程的规范和高效，共同维护公司的利益和形象。
CAD图纸绘制规范与标准
CAD图纸绘制规范与标准在工程设计和制造领域中，CAD（计算机辅助设计）软件被广泛应用于绘制图纸和完成设计任务。
为了确保图纸的可读性、准确性和一致性，制定了一些图纸绘制规范与标准。
本文将介绍一些常见的CAD图纸绘制规范与标准，帮助读者更好地使用CAD软件进行图纸绘制。
1. 绘图单位：在开始绘制图纸之前，需要确定绘图单位。
常见的单位有毫米、厘米和英尺等。
选择合适的单位是为了方便计量和尺寸标注。
2. 图层设置：图层是CAD软件中非常重要的概念，通过为不同的图元（如线条、文字、尺寸等）分配不同的图层，可以对图元进行分类管理和控制显示。
在进行图层设置时，应尽量遵循以下原则：- 命名规范：图层的命名应具有一定的规范性，例如"墙体"、"窗户"等，避免使用无意义或重复的名称。
- 颜色和线型：可以根据需要为图层设置不同的颜色和线型，以区分不同的图元。
- 不要过多图层：尽量避免创建过多的图层，以免混乱和管理不当。
3. 尺寸标注：在CAD图纸中，尺寸标注是非常重要的，它能够准确描述构件的尺寸和位置。
在进行尺寸标注时，应注意以下几点：- 标注位置：尺寸标注应尽可能放置在图纸的正视图上，并避免遮挡关键的构件细节。
- 标注线和箭头：标注线应直接指向所描述的尺寸，箭头应清晰可见且与标注线相连。
- 尺寸单位：标注应使用合适的单位，通常是与绘图单位一致的单位。
4. 坐标和比例尺：CAD软件提供了坐标系统和比例尺的设置功能，通过设置合适的坐标和比例尺，可以精确绘制图纸和测量构件尺寸。
在进行坐标和比例尺设置时，应注意以下几点：- 坐标原点：应选择合适的坐标原点，使其易于理解和应用。
- 比例尺的选择：根据图纸的实际大小和显示需求，选择合适的比例尺，例如1:100、1:50等。
5. 图纸布局：图纸布局是指在纸张上合理分配图纸的位置和比例，以及添加必要的边框和标题信息。
在进行图纸布局时，应注意以下几点：- 图纸大小：选择合适的纸张尺寸，以便在图纸上能够容纳所需的构件和标注信息。
2024版(完整版)天正建筑CAD制图规范与技巧
03
绘制门窗洞口
在建筑轮廓的基础上，绘制门 窗洞口，注意门窗的定位和尺 寸。
04
完善细部构造
包括阳台、雨篷、台阶等细部 构造的绘制，使立面图更加完 整。
05
添加标注和说明
对建筑立面图中的各元素进行 尺寸标注和文字说明，方便理 解和施工。
06
2024/1/24
20
外墙、屋顶等元素的绘制
外墙绘制
根据建筑设计要求，选择合适的 外墙材料和颜色进行绘制，注意 表达墙体的层次和细节。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
5
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件，后来逐渐发展成为独立
的建筑设计软件。
发展壮大阶段
随着软件功能的不断完善和扩展，天正建筑CAD逐渐在建筑设计领域占据重要地位， 成为行业内知名的建筑设计软件之一。
屋顶绘制
根据屋顶的形式和设计要求，利 用CAD的多段线、圆弧等工具进 行绘制，注意表达屋顶的坡度和 排水方向。
材质填充
使用CAD的填充功能，为外墙和 屋顶等元素添加材质填充，增强 图纸的视觉效果。
2024/1/24
21
立面细部处理及标注
立面细部处理
对建筑立面上的细节部分进行精细处理， 如窗框、窗台、檐口等部分的绘制和表
2024/1/24
4
天正建筑CAD应用领域
建筑设计领域
天正建筑CAD广泛应用于各类建筑设计项目， 包括住宅、公共建筑、商业建筑等。
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具， 支持室内设计师快速完成设计方案。
ABCD
CAD制图标准与规范

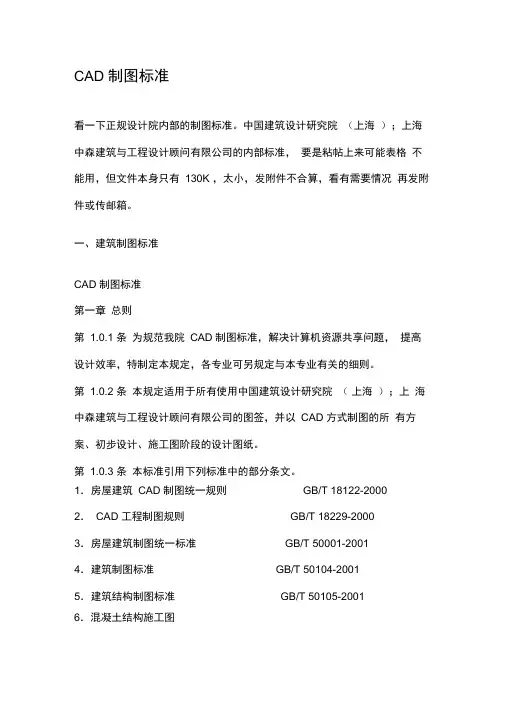

CAD 制图标准看一下正规设计院内部的制图标准。
中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K ，太小，发附件不合算，看有需要情况再发附件或传邮箱。
一、建筑制图标准CAD 制图标准第一章总则第 1.0.1 条为规范我院CAD 制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第 1.0.2 条本规定适用于所有使用中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第 1.0.3 条本标准引用下列标准中的部分条文。
1．房屋建筑CAD 制图统一规则GB/T 18122-2000 2．CAD 工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图GB/T 50106-2001GB/T 50114-2001 GB4728.1-85 DBJT08-97-2002A0 以及 A1 图框允许加长，但必须按基本幅面的长边（ L ）成 1/4 倍增 加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和 修改通知单采用 A4 ，其余应尽量采用 A1 图幅。
每项工程图幅应统一， 如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏 中国建筑设计研究院 （上海 ）；上海中森建筑与工程设计顾问有限公司的第二章 基本设置要求第 2.0.1 条 图框图框采用竖版形式。
1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度X 长度 841 X 1189594 X 841420 X594297 X 420210 X 297图框边距 C 105DBJT08-96-2002平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准8．采暖通风与空气调节制图标准 9．电气制图10．住宅弱电设计标准图11．住宅建筑信息通讯设计安装图图框统一格式已制成标准图块。
CAD最全的制图规范技巧（大院告诉你图是怎么画出来的）
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。
制图规范CAD图纸规范要求
目录 一、总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图规范 2、图纸目录 3、图纸深度 4、图纸字体 5、图纸版本及修改标志 7、图纸幅面 8、图层及文件交换格式 9、补充说明 一、总 则 工作目标 1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 工作范围 本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图 及软件开发。 工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的 表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制：
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立 面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室 结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
Romans.shx 3.0mm 0.8 注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。 5、图纸版本及修改标记 5.1图纸版本 图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.2图面修改标记 图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。 简单或单一修改仍使用变更通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图框文件放在单位的计算机网络服 务器上（具体位置\\server1\software\standard\bord）。 图纸尺寸规格 表2 图纸种类 图纸宽度（mm）
cad制图规范标准
cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。
下面将介绍一些常见的CAD制图规范标准。
1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。
布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。
2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。
常用的绘图比例有1:1、1:2、1:5、1:10等。
3. 字体规范字体应使用标准的宋体、楷体或黑体。
字号一般选择5号或7号字。
标题的字号可以适当增大。
4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。
5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。
应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。
6. 标注规范标注应准确明确，字体清晰可读。
标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。
7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。
8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。
比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。
9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。
10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。
综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。
在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。
同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。
CAD室内设计制图规范
比例尺
标注
节点详图的比例尺应根据实际情况选择， 通常采用较大的比例尺以便更好地展示细 节。
节点详图上应标注各部位的材料、尺寸、 连接方式和工艺要求。
视图
材料和工艺
节点详图应选择合适的视图角度，以便更 好地展示细节和层次关系。
节点详图上应标注材料的材质、颜色及质 感，并说明施工工艺要求，以便施工时准 确还原设计效果。
文字标注的规范
字体选择
选择清晰易读的字体，常 用的有宋体、黑体等。
文字大小
根据标注内容的重要程度 选择合适的文字大小。
文字颜色
根据设计需要选择合适的 文字颜色，以提高标注的 可读性和美观度。
尺寸标注的规范
尺寸线长度
尺寸线的长度应与标注的长度成比例，不宜过长或过短。
尺寸数字精度
尺寸数字应精确到小数点后两位，特殊情况下可以精确到小数点后 三位。
特殊工艺说明
对于设计中的特殊工艺要求，应在图纸上详细说明施工方法和注意事项，确保 施工质量和效果。
图纸修改和完善的规范
修改记录
对于图纸的修改，应做好详细记录，包括修改时间、修改内容、修改原因等信息 ，以便追溯和审查。
完善标准
图纸完善应有统一的标准和规范，如字体、线型、标注等应保持一致，确保图纸 的专业性和规范性。
常见错误类型
01
列举常见的CAD制图错误，如线段不闭合、尺寸标注不准确、
图层管理混乱等。
错误原因分析
02
深入分析这些错误产生的原因，如操作不规范、缺乏经验等。
纠正方法
03
提出针对这些错误的纠正方法，如加强操作规范、提高绘图技
能等。
制图优化的案例分析
01
优秀图纸特征
2024年CAD施工图制图规范课件
包括建筑细部构造、材料做法、尺寸标注、 标高、索引符号等。
比例适当
根据细部构造的复杂程度和表达需要，选择 合适的比例。
2024/2/28
表达清晰
详图应准确表达建筑细部的构造和做法，方 便施工人员理解和实施。
标注完整
应包括必要的尺寸、标高、索引符号等，方 便查找和定位。
23
大样图内容组成及要求
材料标注
标明各部位或构件所使用的材料名称、规格和型 号等。
连接方式标注
清晰标注各部位或构件之间的连接方式，如焊接 、螺栓连接等。
26
06
CAD施工图输出与打 印规范
2024/2/28
27
输出文件格式选择及设置
常用输出文件格式
DWG、DXF、PDF
DWG
AutoCAD原生格式，包含所 有图层、线型、文字等信息 。
2024/2/28
9
文字注释及字体规范
文字内容
准确、简洁地表达图形元素的名称、规格、数 量等信息。
字体选择
使用标准字体，确保文字在不同平台和设备上 显示一致。
2024/2/28
字号与字高
根据图形比例和文字重要性设置合适的字号和字高，保证文字清晰可读。
10
符号与图标使用规范
符号选择
使用规定的符号表示不同类型的图形元素， 如门、窗、设备等。
2024/2/28
01
室内设施如家具、电器等应用细实线表示，并注明 设施的编号、名称和尺寸。
02
室外设施如道路、绿化等应用细实线表示，并注明 设施的编号、名称和尺寸。
03
标注室内外高差、楼层高度等关键尺寸信息。
15
平面图标注规范
2024/2/28
cad绘图规章制度有哪些
cad绘图规章制度有哪些第一章总则第一条为了规范CAD绘图工作，提高绘图质量，保证工程设计成果的准确性和可靠性，特制订本规章制度。
第二条本规章制度适用于公司内所有从事CAD绘图工作的相关人员。
第三条绘制图纸应遵守国家和行业规定的相关标准，保证图纸的准确性、完整性和规范性。
第四条 CAD绘图工作应当遵循“精益求精、一丝不苟”的工作态度，不得存在侥幸心理和马虎草率的情况。
第五条任何违反规章制度的行为都将受到相应的纪律处理，严重者将追究法律责任。
第二章 CAD绘图工作原则第六条 CAD绘图工作应遵循以下原则：（一）准确性原则：绘图结果应准确无误，确保设计的准确性和可靠性。
（二）规范性原则：绘图应符合相关标准和规范，保证图纸的规范性和统一性。
（三）完整性原则：绘图应包括全部必要信息，保证图纸内容的完整性和全面性。
（四）合理性原则：绘图应合理布局，简洁清晰，易于理解和使用。
（五）保密性原则：绘图应保密合规，严格按照公司和国家有关规定处理图纸资料。
第三章 CAD绘图责任第七条 CAD绘图相关人员应当履行以下职责：（一）绘图人员：负责按照设计要求进行CAD绘图工作，确保绘图质量和准确性。
（二）审核人员：负责对绘图结果进行审核，确保绘图符合相关标准和规范。
（三）质量检查人员：负责对绘图结果进行质量检查，及时发现和纠正错误。
第八条 CAD绘图人员应当具备专业的绘图技能和知识，熟练掌握CAD软件的操作技巧，保证绘图工作的高效率和质量。
第九条 CAD绘图人员应当不断学习和提升自己的绘图能力，积极参加培训和交流，不断完善自己的绘图技术。
第四章 CAD绘图流程第十条 CAD绘图工作应按照以下流程进行：（一）设计要求确认：绘图人员应仔细审阅设计要求和相关资料，确保对设计要求的了解清晰。
（二）图纸布局设计：根据设计要求进行图纸布局设计，确定图纸比例和格式。
（三）CAD绘图设计：按照设计要求进行CAD绘图设计，确保绘图符合规范和标准。
机械工程系CAD图纸规范要求
机械工程系毕业设计图纸CAD规范根据我系有关毕业设计旳规定，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，以便CAD文献旳打印输出，特制定本规范规定。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定旳参数。
表1 图层设置阐明：a. 0层一般不容许放任何东西，是做块用旳；b 不要在“定义点”（DEFPOINTS）层上画图，由于该层默认不打印；c 每个CAD文献中对层旳定义应当一致，否则出图时多张图纸拼接到一种文献里会有干扰；d 打印出图时线宽旳实现一般有两种措施：按颜色、按线宽。
若图层中线宽旳设置为“默认”（如表1）则打印时按照图形对象旳颜色设置不一样线宽出图；若图层中设置了详细旳线宽则可按线宽出图。
习惯在图层上设置线宽旳可按照下述措施设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在一般状况下，粗线旳宽度采用0.5或0.7 mm，对应旳细线宽度采用0.25或0.35 mm。
机械工程旳CAD制图所使用旳字体，应按GB/T13362.4~13362.5中旳规定：字体旳号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；中文旳高度h不应不大于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，中文在输出时一般采用正体。
字体高度与图纸幅面之间旳选用关系参见表2，以防止出现打印后图面字体过大或者过小旳状况。
表2 字高与图幅旳关系表3 文字样式旳设置阐明：a 每个CAD文献中对文字样式旳定义和使用应当一致，否则多张图纸拼接到一种文献里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，有关文字如：标题栏中图名高度为10，“技术规定”和标题栏中单位名称高度为7；c 文字样式中旳字体文献应选用矢量字体（见表3），防止使用“仿宋_GB2312”这样旳填充字体。
建立一种名为“机械1”旳标注样式，详细设置如表4。
CAD多年经验总结及常见问题解决办法、CAD制图规范(不看后悔)
一、本人多年的cad心得说心得之前先把常用的快捷键写在下边：Auto CAD 快捷键绘图修改Ⅰ修改ⅡPO 点E 删除SHA 着色C 圆CO 复制PLOT 打印L 直线MI 镜像AL 对齐ML 多线AR 阵列UNI 并集T 文字O 偏移SU 差集REC 矩形M 移动IN 交集A 圆弧RO 旋转Z 缩放EL 椭圆SC 比例P 实时平移DO 圆环S 拉伸LA 修改图层REG 面域LEN 拉长LT 修改线型RAY 射线TR 修剪ST 文字样式XL 参照线EX 延伸AIM 图层转换PL 多段线BR 打断UCS 坐标旋转I 插入块CHA 倒角MV 布局消隐 B 创建块 F 圆角HI 模型消隐POL 多边形X 分解DV 三维透视SPL 样条曲线ED 文字修改H 图案填充DI 测量长度PE 编辑多段线G 对象编组LE 快速引线EXT 二维拉伸三维标注DIV 定数等分REV 二维旋转三维ME 定距等分U 放弃前次操作D 标注样式V 视图转换SPE 编辑样条曲线DLI 线性标注AA 测量周长、面积3DO 三维动态观察器DCO 连续标注捕捉NON 无捕捉DAL 对齐标注QUA 象限捕捉DDI 直径标注END 端点捕捉TAN 切点捕捉DRA 半径标注MID 中点捕捉PER 垂直捕捉DAN 角度标注INT 交点捕捉NEA 最近捕捉DBA 基线标注CEN 圆心捕捉DS、SE 设置捕捉DCE 圆心标记<span lang="EN-US" style=好了言归正传：工程制图大体上分为，机械工程制图和建筑工程制图。
我在此说的是机械制图之AutoCAD。
（以AutoCAD2007版本为例）命令的简称一些命令的简称在网上都很容易查到，我在此就不多说了，只写出一些常用的简称：ⅰ.绘图命令；点（PO）、直线（L）、射线XL、多段线PL、圆c 、圆弧 A 、圆环 DO、椭圆EL、矩形REC 、正多边形POL；ⅱ.编辑命令：输入文字T、编辑、修改文字ED、图形单位菜单 UN、删除 E（或Ｄｌｅｔｅ键）、复制CO、镜像MI、偏移O、阵列AR、移动M、旋转RO、拉伸S (可以拉伸，缩短，移动实体。
cad室内设计图层规范
cad室内设计图层规范随着数字技术的不断发展，CAD（计算机辅助设计）已经成为了室内设计的重要工具之一。
在通过CAD进行绘图的过程中，图层的规范化对于绘图的效率与质量都有着非常重要的影响。
下面，我们将从图层的定义、图层的类型、集成图层、打印图层等方面详细探讨CAD室内设计图层规范的问题。
一、图层的定义在CAD绘图中，图层是一个固定的画布，可以将绘图的各个元素按照需要分配在不同的图层上，在完成绘图后，可以对每个图层进行隔离、隐藏或者编辑等操作。
二、图层的类型CAD在绘图的过程中支持许多不同类型的图层，具体包括：1. 外边框图层：一般用于绘制整个绘图的范围，通常情况下会使用虚线、粗实线等线型进行标识。
2. 背景图层：用于绘制绘图的底色，一般使用纯色或渐变。
3. 墙体图层：用于绘制房间的墙体，通常使用一些标准线型进行标识。
4. 地面图层：用于绘制房间的地面与地砖等装饰材料。
5. 顶面图层：用于绘制房间的顶面，可以绘制出吊顶等。
6. 几何图形图层：用于绘制家具、工程构件和装饰品等几何图形。
7. 标注图层：用于绘制文字、标注、标记等图形和文字。
8. 线型图层：用于定义其他各个图层所使用的线型。
三、集成图层在使用CAD进行室内设计的过程中，我们还需要考虑如何进行图层的集成。
通过将不同的图层集成到一个文件中，可以有效地管理大量的绘图信息，并方便针对不同的设计需求进行调整。
同时，集成图层还可以大幅降低文件的数量，提升整个绘图过程的效率。
四、打印图层最后，我们需要考虑如何对绘制的图层进行打印。
在打印的过程中，需要根据实际需要选择合适的图层，以便输出所需的图形。
对于线型较为密集的图层，应该选择较高的灰度值进行打印；而对于颜色较为单调的图层，可以选择较浅的灰度值或者纯黑色进行打印，使得整个图形具有更好的视觉效果。
总之，CAD室内设计图层规范涉及到许多方面，包括图层的定义、类型、集成以及打印等。
在进行室内设计时，必须严格遵守这些规范，以确保绘制出高质量的图形，并提高整个设计过程的效率。
建筑工程CAD制图规范(2024)
2024/1/29
7
常见问题及解决方法
图层管理混乱
合理设置图层，遵循一定的命名规则，方便图层 的管理和查找。
图形比例失调
在绘制图形时，注意保持适当的比例关系，避免 出现比例失调的情况。
ABCD
2024/1/29
字体和标注不规范
统一使用规定的字体和标注样式，保证图纸的规 范性。
忽视打印输出效果
在制图过程中要考虑打印输出的效果，合理设置 打印参数，确保图纸的清晰度和可读性。
建筑工程CAD制图规 范
2024/1/29
1
• CAD制图基本概念与原则 • 建筑工程CAD制图基础设置 • 建筑工程各类图纸绘制要点 • 建筑工程CAD制图中的协作与沟
通
2024/1/29
目录
2
• 建筑工程CAD制图审核与修改流 程
• 总结：提高建筑工程CAD制图水 平
目录
2024/1/29
3
制定明确的反馈流程和时间节点，确保审核 人员能够及时将修改意见反馈给制图人员。
执行情况回顾
定期对修改意见反馈机制的执行情况进行回 顾和总结，发现问题及时进行调整和改进。
2024/1/29
32
持续改进，提高制图质量
加强培训和学习
定期组织制图人员进行CAD制图规范和技能的培训和学习，提高制图 人员的专业水平。
03
线型、线宽使用不规范，导致图纸难以辨认
28
审核过程中常见问题及处理方法
文字标注不清晰，字体大小不合适
尺寸标注错误或遗漏
2024/1/29
图框、标题栏等不完整或格式不正确
29
审核过程中常见问题及处理方法
01 处理方法
02
CAD制图标准规范
CAD制图标准规范一、引言CAD制图是现代工程设计中不可或缺的一项技术，它能大大提高设计效率和质量。
为了确保CAD制图的准确性和一致性，制定制图标准规范是必要的。
本文将介绍CAD制图标准规范的基本原则和具体要求。
二、基本原则1. 一致性：CAD制图标准规范应确保图纸在不同的环境中具有相同的表现形式，以便于不同人员的交流和理解。
2. 可读性：图纸应具备良好的可读性，包括清晰的字体、符号的准确性和标注的清晰度等。
3. 简洁性：图纸应尽量简洁明了，避免冗余的信息和复杂的图形。
三、CAD制图标准规范的要求1. 绘图单位：根据具体需求确定绘图单位，包括英制和公制两种，同时应在图纸上清晰标注单位。
2. 图纸布局：图纸的布局应合理，包括标题栏、比例尺、图框、边框等，确保图纸整体美观且易于操作。
3. 图层管理：合理使用图层，确保图层分明，不同元素分别放置在不同的图层上，并遵循命名规范。
4. 字体和文字：选择适合的字体，并确保文字清晰可辨，统一使用字高和字宽，标注文字应与图形相对应。
5. 尺寸标注：尺寸标注应准确表达设计意图，包括尺寸箭头的位置、标注线的长度等细节要求。
6. 符号和标记：选择合适的符号和标记，确保符号的一致性和准确性，避免难以理解或产生歧义。
7. 图形绘制：图形应准确无误，包括线型、线宽、实体填充等细节，确保图形清晰可辨。
8. 图纸编号和版本控制：每个图纸应有唯一的编号，并按照版本进行管理，确保制图的正确性和追溯性。
9. 文件保存和传递：图纸应以标准格式进行保存和传递，确保图纸的稳定性和兼容性。
四、总结CAD制图标准规范对于保证制图质量和效率非常重要。
准确遵守制图标准规范可以提高图纸的一致性和可读性，方便设计人员之间的交流和理解。
合理的图纸布局、图层管理、字体和文字、尺寸标注、符号和标记、图形绘制等方面的要求都是确保制图准确性和规范性的重要环节。
因此，制图人员应深入了解和掌握CAD制图标准规范，并在实践中不断总结提高，以确保CAD制图的质量和效率。
CAD制图标准参考
CAD制图标准参考在当今的工程和设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
然而，要确保 CAD 图纸的准确性、规范性和可读性，遵循一定的制图标准是至关重要的。
这些标准不仅有助于提高工作效率，减少误解和错误，还能方便不同团队之间的交流与协作。
接下来，让我们详细了解一下 CAD 制图的一些关键标准。
一、图层管理图层就像是图纸的不同“页面”，用于分类和管理不同类型的图形元素。
合理的图层设置可以使图纸更加清晰、易于编辑和打印。
1、图层命名应采用简洁明了且具有描述性的名称，例如“轮廓线”“中心线”“标注线”等，以便于识别和区分。
2、图层颜色为每个图层分配特定的颜色，以增强图形的可读性。
通常，轮廓线使用黑色，中心线使用红色，尺寸标注使用绿色等。
但颜色的选择也要考虑到打印效果和视觉差异。
3、图层线型根据图形元素的性质选择合适的线型，如实线、虚线、点划线等。
例如，轮廓线为实线，隐藏线为虚线。
4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
二、图形绘制1、线条线条应粗细均匀、光滑连续，避免出现断点或毛刺。
直线应保持笔直，曲线应流畅自然。
2、尺寸标注尺寸标注应清晰准确，符合国家标准和行业规范。
标注的文字大小、箭头样式、尺寸线间距等都应统一。
3、文字使用统一的字体和字号，文字的高度和宽度比例要协调。
文字应清晰易读，避免使用过于花哨或难以辨认的字体。
4、图案填充在需要表示特定区域的材质或剖面时，应使用合适的图案填充。
填充的比例和角度要适当，以确保清晰表达意图。
三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点，选择最能清晰表达其形状和尺寸的视图组合。
2、视图比例视图的比例应根据实际需要选择，确保图形能够在图纸上合理布局，同时又能准确反映物体的尺寸关系。
3、剖视和局部视图对于内部结构复杂的物体，可以使用剖视和局部视图来展示细节。
剖切线的位置和标注要清晰准确。
CAD总平面图制图标准
CAD总平面图制图标准在建筑设计、城市规划以及各类工程项目中，CAD 总平面图是至关重要的设计文件。
它能够清晰地展示整个项目的布局、功能分区、交通流线以及与周边环境的关系等重要信息。
为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套统一的制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2 等，应优先选用标准幅面，以方便打印、装订和保存。
2、比例总平面图的比例应根据项目的实际尺寸和图纸的表达需求来确定。
常用的比例有 1:500、1:1000、1:2000 等。
在同一套图纸中，比例应保持一致。
3、单位制图单位应采用国际标准单位，如长度单位为米（m），面积单位为平方米（㎡）。
二、图形内容1、地形地貌准确表示项目所在地的地形起伏、等高线、水体等自然地理信息。
2、建筑物清晰绘制建筑物的轮廓、层数、出入口位置、屋顶形式等。
建筑物的形状和尺寸应符合实际设计。
3、道路与交通标注道路的宽度、类型（车行道、人行道、消防通道等）、转弯半径、出入口位置等。
同时，要表示出停车场、停车位的布局。
4、绿化景观画出绿地、花坛、树木等绿化元素的位置和范围。
5、管线设施包括给排水管道、电力线路、通信线路等的走向和位置。
6、坐标与尺寸标注标注出建筑物、道路、场地等重要元素的坐标和尺寸，确保尺寸的准确性和完整性。
三、图层管理1、分层原则根据图形内容的不同性质和用途，将其分别放置在不同的图层中。
例如，地形层、建筑物层、道路层、绿化层等。
图层名称应简洁明了，能够准确反映图层所包含的内容。
如“地形_等高线”、“建筑_主体”、“道路_车行道”等。
3、图层颜色为每个图层设置不同的颜色，以便于区分和识别。
颜色的选择应符合行业习惯和视觉效果。
四、文字标注1、字体样式使用统一的字体样式，如宋体、黑体等。
字体大小应根据标注内容的重要性和图纸比例进行合理选择。
2、标注内容包括建筑物名称、道路名称、尺寸标注、标高标注、技术说明等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四步：右击“退出”，在出现的页面中点击“确定”，完成打印。
三、横向打印
操作步骤如上，但是第二步的页面设置”的名称选为“横向”，其他相同。
·，
点击确定。
第五步：点击“新建”，“新页面设置名 Nhomakorabea为“横向”，按照以上步骤设定，其中“图纸方向”选择为“横向”
二、纵向打印
第一步：点击“文件”——“打印”
第二步：在弹出的窗口里面设置，“页面设置”的名称选为“纵向”——“打印机”名称选择“Brother DCP-1510 series .pc3”，点击“窗口”
一、设置参数
第一步；打开图纸之后，点击“文件”——“页面设置管理器”
第二步：打开“页面设置管理器”——点击“新建”
第三步：在打开的新建页面设置里面，对“新建页面设置”里的“新页面设置名”写成“纵向”，点击“确定”
第四步：在新弹出以下对话框，在“打印机名称”里面选择“Brother DCP-1510 series .pc3”——“图纸尺寸”选择“A4”——“打印样式表”选择“monochrome.ctb”——“图形方向”选择“纵向”——“打印范围”选择“窗口”——“居中打印”和“布满图纸”前面打对勾。
